Расчет радиаторов отопления: как рассчитать мощность батарей и их количество

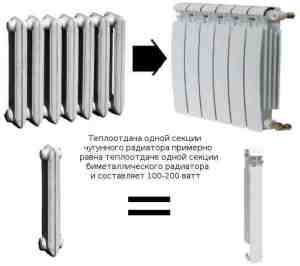

Влияние материала на количество секций

Сравнение тепловой мощности

Перед застройщиками часто встает вопрос, какие радиаторы лучше греют в контексте материала, из которого они изготовлены. Ведь сталь, чугун, медь, алюминий имеет свой показатель теплоотдачи, а это тоже необходимо учитывать при проводимых расчетах.

Как уже было сказано выше, данный параметр можно найти в паспорте изделия.

Так, например:

Чугунный радиатор обладает теплоотдачей, равной 145 Вт.
Алюминиевый – 190 Вт.
Биметаллический – 185 Вт.

Из этого списка можно сделать вывод, что количество алюминиевых секций будет использовано меньше, чем, скажем чугунных. И больше, чем биметаллических. И это при всех одинаковых остальных параметрах, о которых говорилось выше.

Почему незамерзающая жидкость для систем отопления лучше обычной воды, в каком виде её покупать (концентрат или готовый раствор) и как использовать в бытовых целях.

Обзор трех способов подключения радиаторов.

Дизайн шкафа-купе для спальни

Используя современные технологии можно значительно преобразить дизайн будущего шкаф-купе. Например, на фасаде можно разместить любую фотографию, узор или понравившейся пейзаж. Если вы решили создать шкаф в японском стиле, то вы можете на фасадах разместить изображение Сакуры или Фудзиямы.

Большим спросом пользуются двери из зеркала, причем, они могут быть выполнены полностью из зеркала или частично, формируя какой-нибудь узор. С недавних пор стало популярно декорировать фасады шкафов бамбуковыми или ротанговыми вставками. При создании дизайна шкафа стоит подбирать материалы для шкафа-купе в тон к остальному интерьеру помещения, к остальной мебели, к обоям и межкомнатным дверям.

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

где Q – показатель теплоотдачи;
S – общая площадь помещения;
k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

одна – k1=1,0;
две – k1=1,2;
три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

север, северо-восток или восток – k2=1,1;
юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

простые, не утепленные стены – 1,17;
кладка в 2 кирпича или легкое утепление – 1,0;
высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

-35°С и менее – 1,4;
от -25°С до -34°С – 1,25;
от -20°С до -24°С – 1,2;
от -15°С до -19°С – 1,1;
от -10°С до -14°С – 0,9;
не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

до 2,7 м – 1,0;
2,8 — 3,0 м – 1,02;
3,1 — 3,9 м – 1,08;
4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

холодное, неотапливаемое помещение/чердак – 1,0;
утепленный чердак/мансарда – 0,9;
отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

обычные (в том числе и деревянные) двойные окна – 1,17;
окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

менее 0,1 – k8 = 0,8;
0,11-0,2 – k8 = 0,9;
0,21-0,3 – k8 = 1,0;
0,31-0,4 – k8 = 1,05;
0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

диагональный, где подача сверху, обратка снизу – 1,0;
односторонний, где подача сверху, обратка снизу – 1,03;
двухсторонний нижний, где и подача, и обратка снизу – 1,1;
диагональный, где подача снизу, обратка сверху – 1,2;
односторонний, где подача снизу, обратка сверху – 1,28;
односторонний нижний, где и подача, и обратка снизу – 1,28.

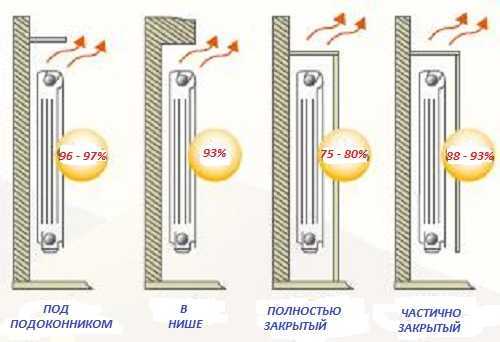

k10 – учет расположения батареи и наличия экрана:

практически не прикрыт подоконником, не прикрыт экраном – 0,9;
прикрыт подоконником или выступом стены – 1,0;
прикрыт декоративным кожухом только снаружи – 1,05;
полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

батареи из алюминия — 190 Вт;
биметаллические — 185 Вт;
чугунные приборы обогрева — 145 Вт;

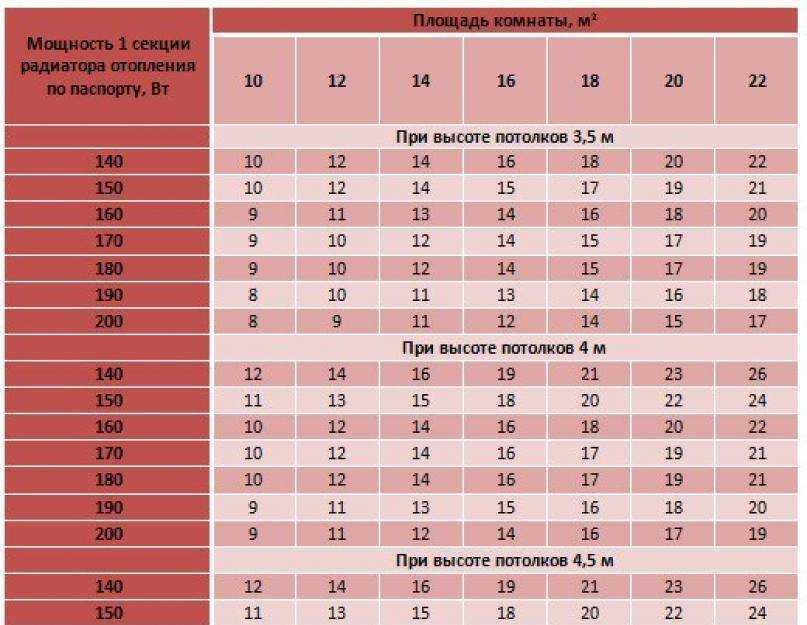

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

алюминий — 1,9-2 м кв.;
алюминий и сталь — 1,8 м кв.;
чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов

Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

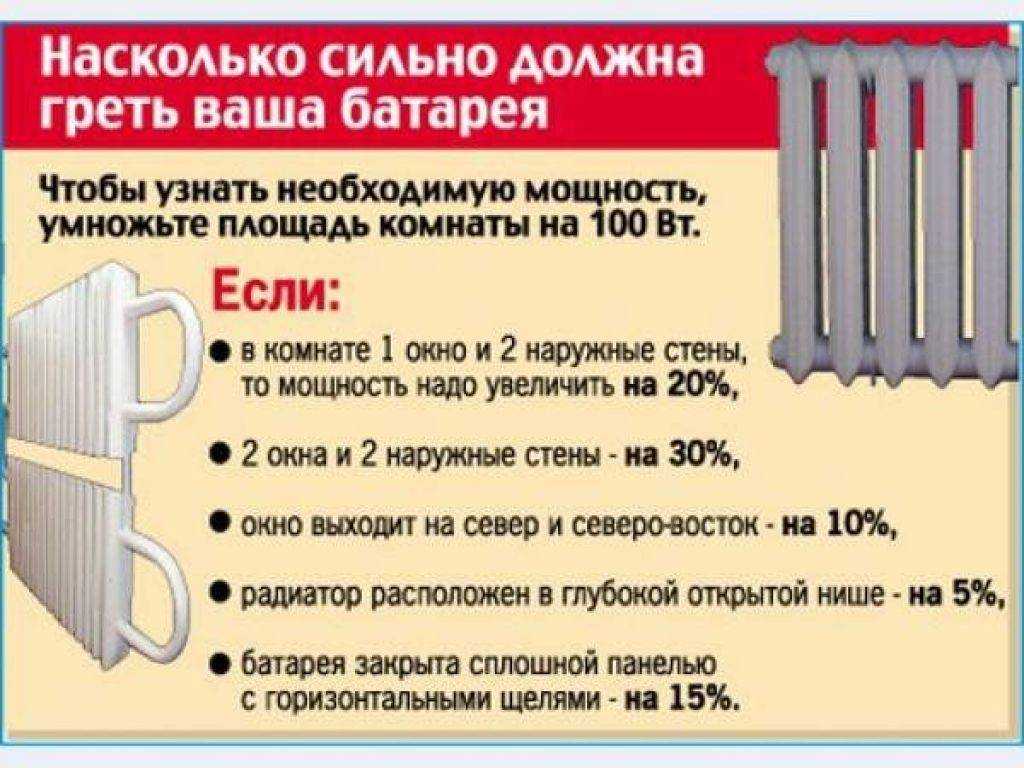

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
посчитайте коэффициент 50см/40см = 1,25;
подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

Площадь жилья.
Высота потолков.
Число и площадь дверных и оконных проёмов.
Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки. Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

толщина и материал стен и перекрытий;
площадь остекления;
материал напольного покрытия;
наличие или отсутствие утеплителя на полу;
занавески и гардины в оконных проёмах.

Расчет по площади

Предыдущий метод расчета – прекрасное решение для помещений, у которых высота более 2.7 м. В комнатах с более низкими потолками (до 2.6 м) можно воспользоваться другим способом, приняв за основу площадь.

В этом случае, рассчитывая общее количество тепловой энергии, потребность на один кв. м. берут равной 100 Вт. Каких-либо корректировок в него покуда вносить не требуется.

Формулы расчета количества секций по площади помещения, с примером

На первом этапе определяется общая площадь помещения: * (5х4=20 кв. м.)
Следующий шаг – определение тепла, необходимого для обогрева всего помещения: * (100х20=2000 Вт)
В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
Для определения необходимого количества секций следует воспользоваться формулой: / (2000/170=11.7)
Вносим поправочные коэффициенты (рассмотрены далее)
Округление рекомендуется делать в большую сторону – получаем 12 секций

Основные варианты расчетов

Теперь разберемся, как подобрать количество секций радиатора отопления для той или иной комнаты, существует множество методик, мы рассмотрим лишь те из них, которые проще всего в реализации и дают относительно точный результат.

Упрощенная методика

Если использовать данный вариант, то нужно руководствоваться следующим принципом: для помещения в средней полосе России, расположенного в многоэтажном здании, в котором есть одна наружная стена и одно окно, необходима тепловая мощность 100 Вт на м2. При этом высота потолков не должна превышать 2,8 метра.

Простая формула позволит вам без труда провести расчеты

Рассмотрим на конкретном примере, вам нужно лишь знать, сколько м2 в помещении:

Допустим, у нас есть комната площадью 15 кв м с одним окном и одной наружной стеной, высота потолков в ней 2,5 метра;
Для обогрева будут использоваться чугунные радиаторы с межосевым расстоянием в 50 мм;
Тут все очень просто: количество секций радиатора на 1 м2 равно 1, то есть, на 15 метров нужно 15 секций. Конечно, если у вас в системе температура теплоносителя равна 90 градусам, то теплоотдача батарей будет примерно 150 Ватт, и вам хватит и 10 ребер, но на практике таких случаев почти не бывает, в среднем жидкость нагревается всего до 70 градусов;

Чугунный радиатор на 15 секций позволит не опасаться даже самых сильных морозов

Если у вас угловое помещение или высота потолков 3 метра и выше, то полученный результат необходимо умножить на 1,2-1,3 в зависимости от качества утепления стен и вида используемых оконных блоков.

Так располагаются варианты присоединения в порядке их предпочтительности, если первые два обеспечивают отличную эффективность, то в третьем теряется около 10% мощности, а в четвертом и вовсе 15-20%

Использование онлайн-калькуляторов

Инструкция по проведению данного вида расчетов также очень проста, самое главное – найти качественный ресурс с хорошей программой, которая учитывает максимальное количество дополнительных факторов. Только так можно гарантировать, что вы точно определите, на сколько кв м хватит того или иного варианта радиаторов.

Для частных домов существуют отдельные версии программ

Что касается расчетов, то они просты:

Вводите в поля программы все запрашиваемые данные, чем достовернее и точнее они будут, тем лучше, ведь это влияет на правильность вычислений;
Если каких-либо критериев в калькуляторе нет, то вы просто перемножаете полученный результат на определенный индекс (например, расположение радиаторов учитывается не всегда, но при определении, сколько секций радиатора нужно, упускать данный фактор нельзя).

Как видите, от варианта установки зависит очень многое

Расчет с учетом объема

Очень популярный вариант ввиду того, что он позволяет рассчитать количество секций весьма точно, некоторые утверждают, что полученное значение получается завышенным, но лучше поставить радиатор на 12 секций вместо требуемых 10 и с помощью регулятора поддерживать нужную температуру, чем установить радиатор на 8 секций и при больших морозах пользоваться дополнительными обогревателями.

Что касается данной методики, то она проста: необходимо измерить фактическую длину, ширину и высоту помещения и перемножить значения между собой, полученный результат и будет объемом в кубических метрах. Это значение умножается на 41 – именно столько Ватт нужно на кубометр воздуха, при качественном утеплении и использовании энергосберегающих стеклопакетов достаточно и 34 Ватт на кубический метр.

При расчетах учитывайте размер секции радиатора отопления, иногда приходится ставить радиаторы ниже чем планировалось из-за особенностей помещения.

Чем выше используемые секции, тем больше их теплоотдача

Некоторые застройщики спрашивают, что делать, если расчет был произведен неправильно и требуется установка дополнительных секций радиаторов отопления? Решения может быть два – либо добавить элементы к уже установленной конструкции (при этом ее ширина не должна быть больше 16 ребер), либо поставить отдельную батарею, все зависит от того, какой вариант проще в реализации и лучше подходит к той или иной комнате.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

угловая комната: +20%;
батарея задекорирована решеткой или экраном: +20%;
дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
помещение находится на последнем или первом этаже: +10%;
в комнате больше одного окна или оно одно, но очень большое: +10%;
рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

Двойное остекление: 1,27.
2-слойный стеклопакет: без коррекции.
3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
Высокая: 0,85.

X3: отношение площади окон и пола

50%: 1,2.
40%: 1,1.
30%: без коррекции.
20%: 0,9.
10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

-35 и менее: 1,5.
От -35 до -25: 1,3.
От -25 до -20: 1,1.
От -20 до -15: 0,9.
От -15 до -10: 0,7.

X5: внешние стены

Одна: 1,1;
Две: 1,2;
Три: 1,3;
Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

Чердак, лишенный принудительного отопления: без коррекции.
Отапливаемый чердак: 0,9.
Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

Менее 2,5: без коррекции.
От 2,5 до 3: 1,05.
От 3 до 3,5: 1,1.
От 3,5 до 4: 1,15.
От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

1 комната: 3077,87 / 170 = 19 (18,1051).
2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Паспортная и реальная теплоотдача радиатора

Параметры любого отопительного прибора указываются в техническом паспорте. Обычно производители заявляют мощность 1 стандартной секции межосевым размером 500 мм в пределах 170…200 ватт. Характеристики алюминиевых и биметаллических радиаторов примерно одинаковы.

Фокус в том, что паспортный показатель теплоотдачи нельзя тупо использовать для подбора числа секций. Согласно п. 3.5 ГОСТ 31311-2005, фирма-изготовитель обязана указывать мощность батареи при следующих условиях эксплуатации:

теплоноситель движется через радиатор сверху вниз (диагональное либо боковое подключение);
температурный напор составляет 70 градусов;
расход воды, протекающей через прибор, равен 360 кг/час.

Поясним суть проблемы, для этого подставим в формулу известные значения ΔT = 70 °C и температуры помещения – плюс 20 °C, произведем обратный расчет:

tподачи + tобратки = (ΔT + tвоздуха) х 2 = (70 + 20) х 2 = 180 °C.
Согласно нормативам, расчетная разница температур теплоносителя между подающей и обратной линией должна составлять 20 градусов. Значит, идущую от котла воду нужно нагреть до 100 °C, обратная остынет до 80 °C.
Режим работы 100/80 °C недоступен бытовым отопительным установкам, максимальный нагрев составляет 80 градусов. Вдобавок поддерживать указанную температуру теплоносителя невыгодно экономически (вспомните, мы взяли средний показатель 65 °C).

Вывод. В реальных условиях батарея отдаст гораздо меньше теплоты, нежели прописано в инструкции по эксплуатации. Причина – меньшее значение ΔT – разницы температур воды и окружающего воздуха. По нашим исходным данным, показатель ΔT равен 130 / 2 — 22 = 43 градуса, почти вдвое ниже заявленной нормы.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
Мощность 5-го прибора увеличьте на 10%.
К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Расчет по площади

Расчет радиаторов отопления на квадратный метр уже был чуть затронут. Но он подходит не всегда. Это максимально простой и быстрый способ подсчета. Не рекомендуется его использовать, если потолок не соответствует 2,40 – 2,60 м. Учитывается также норма, согласно которой 1м² достаточно 100 Вт.

Пример расчета количества секций радиаторов по площади помещения

Допустим, площадь спальни — 24м². Рассчитывается мощность умножением площади на 100 Вт. Выходит 2400 Вт либо 2,4 кВт.

После этого следует вычисление количества частей. Последнее число делится на теплоотдачу секции. Допустим, изготовитель указал 185 Вт. Получается 12,97. Округляя, выясняется, что для спальни необходимо 13 штук.

Расчет радиатора отопления по площади является нежелательным, поскольку пропускает ряд важных моментов. А если дом обладает балконом, то дополнительно стоит добавить 20%. В случае необходимости скрытия любого вида радиатора прибавляется 15%.

Подробный расчет с учетом особенностей помещения

Загородный дома зачастую обладают сложностями, где требуется более тщательный подход. С квартирами такое случается реже. По сути, этот метод лучше использовать всегда, потому как именно здесь раскрывается наибольшее количество нюансов.

Итак, потребуется следующая формула: КТ = 100 × S × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9.

КТ – необходимое тепло;
S – площадь комнаты;
К с числом – коэффициент.

Как рассчитать теплопотери

Алюминий лучший проводник тепла. Чтобы подобрать корректный объем радиатора отопления нужно, в первую очередь, учесть любые теплопотери.

K1 – внешняя стена. Большее количество этих стен навлекает большую теплопотерю. Если она одна, то K1 составит 1,0. Две – 1,2. Три – 1,3. Четыре – 1,4.

К2 – проникновение солнечных лучей. Больше всего страдают восточная и северная стороны, поскольку в этих случаях Солнце задерживает свой свет короткий промежуток времени. K2 тогда будет равен 1,1. Западная с южной таких проблем не испытывают.

Оконные проемы

К3 – выбранные конструкции. Еще один фактор теплопотерь. В данном случае учитывается 3 разные ситуации:

Двойное остекление деревянной рамы, К3 равен 1,27;
Однокамерный стеклопакет, коэффициент не учитывается (равен 1);
Двойной стеклопакет, К3 = 0,

К4 – площадь окон. Это также влияет. Здесь расчет сложнее. Площадь окна делится на площадь комнаты. Пример пяти возможных случаев:

Отношение	Коэффициент
Менее 0,1	0,8
0,11/0,2 = 0,55	0,9
0,21/0,3 = 0,7	1,0
0,31/0,4 = 0,775	1,1
0,41/0,5 = 0,82	1,2

Стены и кровельное покрытие

К5 – утепление стен. Термоизоляция стен напрямую влияет на степень теплопотерь. Можно разделить на 3 уровня:

Утепление отсутствует. К5 = 1,27;
Средний – утепляются другим материалом либо имеется кладка из 2 кирпичей. Коэффициент — 1,0;
Высокий – K5 = 0,85.

К6 – высота. Стандартом является 100 Вт/ м². Если высота выше 2,7м, он меняется:

Высота (м)	Коэффициент
2,8 – 3	1,05
3,1 – 3,5	1,1
3,6 – 4	1,15
4,1 и далее	1,2

К7 – верхнее помещение. То, что располагается наверху, также влияет на сохранение тепла. Например, что-либо неутепленное или неотапливаемое дает К7 — 1,0. Утепленная кровля или чердак снижает его — 0,9. Ну а расположение над комнатой отапливаемого помещения равняет коэффициент 0,8.

Погодные условия

Климат (К8) тоже многое решает. Его ни в коем случае нельзя не учитывать. В основном используются средние температуры местности в самую холодную десятидневку января.

Температура	Коэффициент
От -35 °C	1,5
От -25 до -35°C	1,3
-20°C	1,1
-15°C	0,9
-10°C	0,7

Зависимость от режима системы отопления

Последний и, пожалуй, один из наиболее важных факторов. Существует множество вариаций подключения, и каждая из них так или иначе влияет на теплоотдачу. Подача и обратка также играет свою роль.

Диагональное. Если соотношение подача-обратка идет сверху вниз, то K9 = 1,0. В противоположном случае — 1,25;
Одностороннее. Снизу вверх – 1,28. Сверху вниз – 1,03. Если и подача, и обратка располагает внизу, то K9 = 1,28;
Двустороннее нижнее – 1,13.

Расчет количества секций биметаллического радиатора

Установка биметаллических батарей — тренд последних годов. Многочисленные испытания и пользовательский опыт показывают, что устройства подходят для разных отопительных систем и демонстрируют хорошую продуктивность обогрева помещений. Внутри биметаллического радиатора стальной сердечник, а внешняя конструкция сделана из алюминия. Контакт теплоносителя только со стальным сердечником позволил сделать батареи малочуствительными к качеству воды в системе, а использование алюминия — еще и сравнительно легкими.

Стоит отметить и другие преимущества биметаллических радиаторов:

высокая теплоотдача — порядка 185 Вт на 1 секцию;
небольшие размеры;
стойкость к высокому давлению и гидравлическим ударом;
стильный дизайн;
возможность применения в автономных и центральных системах.

Плюсы приборов очевидны. И тем людям, которые собираются купить такие радиаторы, желательно задуматься об одном моменте: грамотном расчете секций. Какое количество будет оптимальным для конкретного помещения? Как произвести расчеты правильно?
