Установка теплового счётчика

Тепловой счётчик без проблем может быть установлен при лучевой схеме разводки в квартире. Как правило, в современных домах уже имеются приборы учёта. Что касается существующего жилого фонда с типовыми системами отопления, такая возможность есть отнюдь не всегда. Это зависит от конкретной схемы и конфигурации трубопроводов, консультацию можно получить в местной эксплуатирующей организации.

Поквартирный прибор учёта тепла можно установить при лучевой и двухтрубной схеме разводки, если на квартиру идёт отдельная ветка

Если установить прибор учёта на всю квартиру не удаётся, можно разместить компактные тепловые счётчики на каждом из радиаторов.

Альтернатива квартирному счётчику — приборы учёта тепла, размещаемые непосредственно на каждом из радиаторов

Отметим, что установка приборов учёта, замена радиаторов, внесение иных изменений в устройство отопления в многоквартирном доме требуют предварительного согласования и должны выполняться специалистами, представляющими организацию, обладающую лицензией на проведение соответствующих работ.

Подключение батарей

Секционный радиатор можно подключить тремя разными способами.

Три возможные схемы подключения секционного радиатора.

Боковое подключение оптимально при количестве секций не более 7. Все они будут равномерно прогреты, но концевые секции будут требовать периодической промывки;
Диагональное подключение подойдет для длинных радиаторов и уравняет температуры первых и последних секций. Промывка требуется и выполняется через кран, установленный вместо глухой нижней пробки;
Нижнее подключение выгодно отличается от диагонального тем, что радиатор не требует промывки вообще. Ил уносится циркулирующим через нижний коллектор теплоносителем. Однако из-за неравномерного распределения циркуляции между нижним и верхним коллекторами прибор теряет 10-15% тепловой мощности.

При нижнем подключении можно забыть про промывку.

Температурные нормы

Отрегулировать отопление в жилом многоквартирном доме достаточно сложно. Даже если у жильцов есть доступ к системе и возможность увеличить/уменьшить подачу тепла, не всегда удается найти общий язык с соседями. В этом случае стоит ориентироваться на действующие нормативы.

Температурные нормы регулируются в соответствии с ГОСТ Р 51617-2000, утв. . Согласно этому документу, минимальная температура в квартирах в отопительный сезон должна составлять:

в жилых комнатах, туалете, на кухне – не менее 18˚С;
в ванной комнате – не ниже 25˚С;
в угловых комнатах, независимо от назначения, а также для семей, где проживают инвалиды, – на 2˚С выше установленной нормы.

Если показатели в вашей квартире ниже, можно смело требовать повышения температуры.

Классификация систем централизованного отопления

Современная сеть обогрева насчитывает множество схем внедрения центральной сети в помещения различного назначения.

Ранжирование отопительных систем происходит по:

графику работы,
типу теплоносителя;
способу подключения к источникам тепла и горячей воды.

По режиму потребления тепловой энергии

Данная классификация разделяет системы отопления на сезонные и круглогодичные. Сезонная схема подразумевает обогрев помещений исключительно в холодное время года, с середины осени до середины весны. График уточняется в зависимости от региона и среднесуточной температуры. Круглогодичная схема предполагает обогрев помещений в течение 12 месяцев.

По виду используемого теплоносителя

В этом случае системы отопления разделяют по типу теплоносителя, который используется. Различают водяные, паровые и воздушные отопительные системы. Еще встречаются радиационные, газовые, огневоздушные и электрические сети, но они не слишком распространены в многоквартирных домах.

Водяные системы являются наиболее оптимальными для обогрева жилых помещений. Состоят они из нагревательного оборудования (чаще всего применяются котлы), труб, по которым циркулирует вода, и радиаторов, обогревающих комнаты.

Главное достоинство водяных сетей заключается в безопасности эксплуатации: пыль на них не спекается и не горит, да и получить ожоги почти невозможно. Паровые сети похожи на водяные, только циркулирует по трубам пар, а не вода. Применяются паровые сети для обогрева больших зданий промышленного или складского типа.

Воздушные сети используются крайне редко. Такая сеть может служить для обогрева офисных, жилых и производственных зданий.

По способу подключения отопительной системы к теплоснабжающей

Ранжирование по этому принципу выделяет зависимые и независимые сети отопления. В независимой сети тепловая энергия поступает в тепловой узел, который находится в доме, затем с помощью циркуляционных насосов, которые повышают давление в системе, распределяется равномерно по квартирам. В зависимой системе теплоноситель поступает в квартиры непосредственно с центральной котельной.

По способу присоединения к системе теплоснабжения горячего водоснабжения

По этому принципу ранжирования получают открытую и закрытую системы. В открытых системах забор воды производится из теплосети в горячем виде. В закрытых сетях вода набирается из общего водопровода и нагревается уже в тепловом узле.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Что это такое

Начнем с определений.

Однотрубная система отопления — простое кольцо между запорной арматурой подачи и обратки в элеваторном узле или между выходом и входом котла. Одна труба, параллельно которой (или размыкая ее, что в корне неправильно, но практикуется) врезаны отопительные приборы.

У многоэтажного дома таких колец может быть несколько, по одному на каждом этаже или даже в каждой квартире. Чаще, однако, таким образом отапливаются одноэтажные коттеджи.

2-х трубная система отопления подразумевает наличие двух трубопроводов по всему отапливаемому периметру помещений. Отопительные приборы врезаются между ними, создавая гидравлические перемычки и гася перепад давления.

Это порождает ряд проблем; однако при правильно сконфигурированной системе отопления даже при очень большой площади дома и огромном количестве отопительных приборов их температура может быть примерно одинаковой. Именно поэтому в многоквартирных домах чаще всего мы видим эту схему.

Однотрубные и двухтрубные системы отопления различаются сложностью разводки и расходом материала. Понятно, что две трубы обойдутся дороже.

Виды систем отопления многоквартирных домов

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Опрессовка системы отопления

Некоторые мероприятия, например, опрессовка, позволяют своевременно выявить неисправности. Для начала обсудим, что такое опрессовка системы отопления. Под этим термином подразумевают комплекс действий, направленных на контроль состояния отопительного оборудования и его пригодности к эксплуатации.

С этой целью специально создается избыточное давление, которое максимально приближают к предельному. Последнее определяется расчетным путем. Далее имитируют гидравлический удар, который может возникнуть в системе в любой момент.

Опрессовку необходимо проводить:

по завершении монтажа во время сдачи системы в эксплуатацию;
после ремонта отопительных приборов;
в случае замены части трубопровода;
при подготовке к отопительному сезону.

Стоит упомянуть, как проводится опрессовка системы отопления в многоквартирном доме. Этот процесс состоит из нескольких этапов:

Наполнение системы водой.
Повышение в ней давления.
Контроль показателей приборов, которые измеряют давление.
Осмотр на предмет наличия течи.
Устранение неполадок в случае обнаружения.
Составление акта о проведение опрессовки.
Наполнение системы водой.

Проводит опрессовку предприятие, учреждение или организация, эксплуатирующие систему отопления.

Для чего промывается система отопления

На стенках системы собирается накипь, которая может вызвать проблемы в работе оборудования. В частности, она приводит к износу труб и уменьшению теплоотдачи. Предотвратить негативные последствия призвана промывка системы отопления в многоквартирном доме.

Батареи и горизонтальные участки труб из-за медленного движения теплоносителя через какое-то время заиливаются. Без промывки снижается скорость циркуляции воды, а механический износ труб и арматуры наоборот ускоряется.

В многоквартирных домах промывка проводится в случае обнаружения недогрева отдельных батарей.

Важно знать не только когда следует проводить данное мероприятие, но и как правильно промыть систему отопления. Так, необходимо учитывать следующие условия:

для промывки можно использовать водопроводную, техническую или сетевую воду;
процедуру нужно проводить до тех пор, пока вода не посветлеет и из нее не станет выходить грязь, окалина и шлам;
в открытой системе следует сначала сделать промывку, потом дезинфекцию и еще одну промывку. Это повторяется до тех пор, пока вода не будет соответствовать питьевым нормам.

Нормативные документы предписывают ежегодное проведение данной процедуры.

Разные способы промывки

Выделяют несколько способов промывки системы отопления дома:

Механический. Главная его цель – очистка радиаторов от грязи и внутренней поверхности контура от накипи. Повысить эффективность позволит предварительный демонтаж батарей и прочистка радиаторов и труб.
Гидродинамический. Для проведения процедуры понадобится специальное оборудование. Вода подается не из крана через шланг, а с помощью насоса под высоким давлением. Это позволяет быстро справиться с грязевыми и солевыми отложениями.
Химический. Во избежание механического вмешательства используют химические соединения/растворы. Демонтаж радиаторов необязателен. Такой метод подойдет, если нужно восстановить работоспособность отопительной системы, которая эксплуатировалась десятилетиями, а также когда необходимо удалить отложения из стальных труб.
Гидропневматический. Суть этого способа заключается в подаче воздуха внутрь отопительного контура под высоким давлением. Достигается такая цель путем использования компрессора.
Электрогидроимпульсный. В основе работы метода лежит использование энергии электрического импульса. Она направлена на разрушение солей, осевших на стенках трубопровода. Сами трубы никакому воздействию не подвергаются.

Двухтрубная вертикальная система

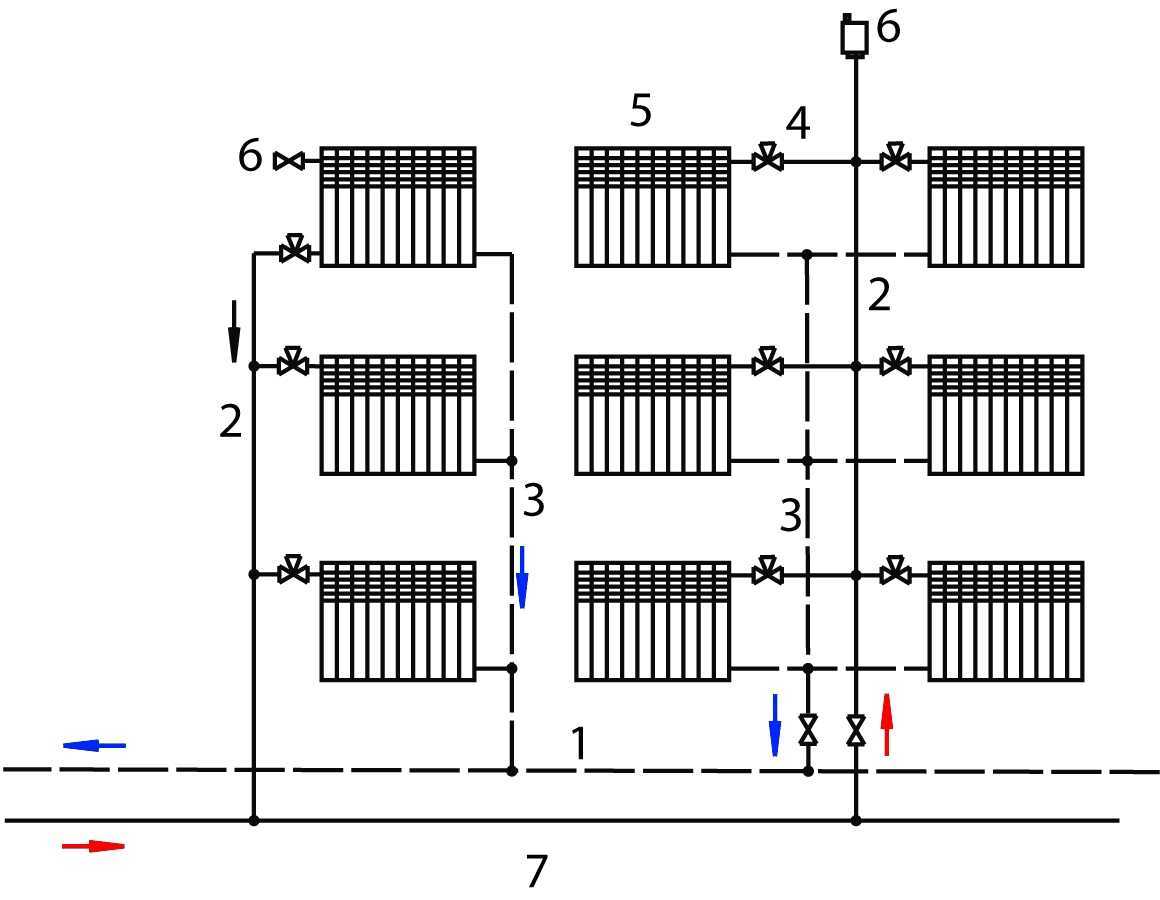

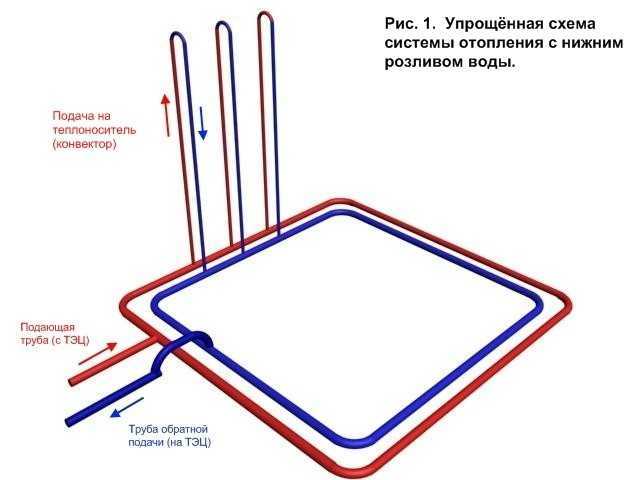

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление. Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

Разводка отопления – это схема расположения нагревательных приборов и соединяющих их труб. От вида разводки существенно зависит эффективность работы отопительной системы, ее экономичность и эстетичность.Основные виды разводки отопления:

Однотрубные и двухтрубные
Горизонтальные и вертикальные
Тупиковые и со встречным движением теплоносителя
Отопление с верхней и нижней разводкой

Конкретная система отопления должна иметь по одному из двух признаков из всех четырех групп характеристик. К примеру, разводка может быть однотрубной горизонтальной с верхней разводкой отопления и тупиковым движением теплоносителя, а может быть двухтрубной горизонтальной с нижней разводкой и встречным движением теплоносителя и т.д.Рассмотрим эти схемы исходя из возможности установки теплосчетчика для квартирного учета тепла.
