Строительные леса: виды размеры и сборка

Традиционные виды изделий

Наша компания готова предложить множество разных видов строительных лесов. Прежде чем выбирать подходящие леса для своих целей, рекомендуем ознакомиться с основными преимуществами и недостатками каждого типа.

Основными видами считаются следующие конфигурации:

штыревые;
клиновые;
хомутовые;
подвесные;
рамные.

Строительные леса штыревого вида — самый старый и простой тип леса. В основании конструкции используются трубы разного диаметра. Преимущества конструкции: надежность и устойчивость, способны выдерживать нагрузку свыше 200 кг. Леса этого типа могут использоваться на фасадах любой сложности. Из недостатков стоит отметить немалый вес из-за большого количества металла в основании и относительно долгий процесс сборки.

Еще один вид универсальной конструкции — строительные леса клинового типа. Изделия достаточно легкие и простые для монтажа. Для этого вида строительного леса характерно клиновое крепление, обеспечивающее надежную площадку для самых разных работ. Применяется внутри помещения и со стороны фасадов. Не оказывает нагрузки на несущие стены здания и часто применяется для реставрационной деятельности. Этот тип леса практически лишен недостатков и используется повсеместно.

Хомутовые леса получили название благодаря особой системе сборки. Все детали соединяются между собою хомутами глухого и поворотного типа. Подобные строительные леса могут принимать любую конфигурацию, поэтому считаются самыми эффективными. Первоначальная форма строительного леса хомутового типа легко изменяется в зависимости от цели применения. Меняя положение хомутов, можно изменять конструкцию по ширине, высоте. К недостаткам этого типа леса относится немалая стоимость и длительный процесс сборки.

Строительные леса подвесного типа не нуждаются в опоре на земле, а крепятся непосредственно на перекрытии здании. Этот тип леса не уступает в прочности и надежности другим типам конструкций. Однако используется в основном для реставрационных работ.

Строительные леса рамного типа могут иметь разные типы креплений. Для надежности модель укреплена горизонтальными и вертикальными стяжками. Эта разновидность строительного леса отличается высокой скоростью сборки. Из недостатков можно выделить возможность работы только на стандартных фасадах.

Штыревые леса

Горизонтальные элементы моделей стоек снабжены приваренными штырями, вставленными в трубки, которые крепятся к вертикальным стойкам с помощью сварки. Нижние концы стоек вставляются в башмаки. Жесткость повышается за счет диагональных скоб. Это устройство часто используется при кладке. Номинальная нагрузка составляет до 250 кг/м2. Максимально допустимая высота для кладки составляет 50 м, а для отделочных работ — до 100 м.

Оптимальный выбор конструкции зависит от высоты здания, поверхности, на которой предстоит работать, конфигурации фасада, наличия монтажных платформ и требуемой грузоподъемности.

Рекомендации по оборудованию для конкретных областей применения в зданиях:

Работы по облицовке стен и кирпичной кладки на сравнительно небольшой высоте — подходят каркасные модели.
Для ремонтных и строительных работ на большой высоте — модели со штифтом, клином или зажимом.
Для композитных фасадов, арок и куполов — зажимные модели.

При выборе конструкций следует учитывать затраты. Для экономии средств при проведении разнородных работ рекомендуется заранее планировать последовательность мероприятий и сочетание различных типов конструкций.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

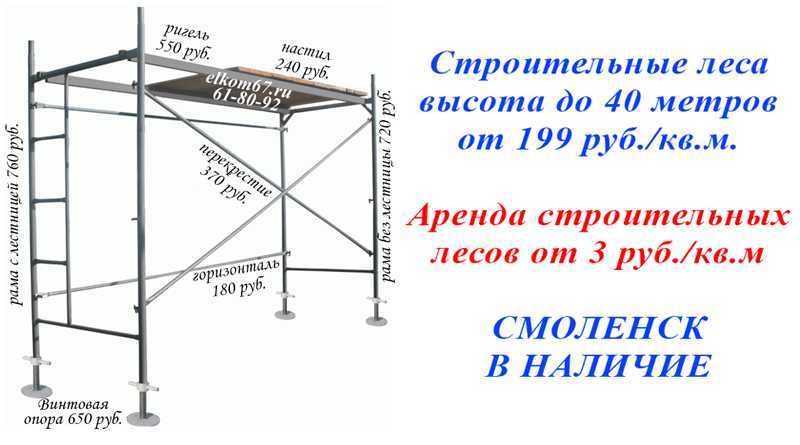

Комплектующие детали к строительным лесам

Стойки.
Связи.
Ригели.
Анкерные соединения.
«Башмаки».
Ограждения.
Настилы.
Лестницы.
Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Леса строительные

Развитие обычно происходит в различных сферах жизни человека. Это можно сказать и про такую деятельность, как строительство. Возведение зданий и сооружений, как известно, невозможно осуществлять без строительных лесов.

Многие считают, что современные конструкции такие же, как и несколько десятков лет назад. Конечно, это не так. Если раньше строительные леса являлись одноразовыми сооружениями, а для их изготовления использовались бревна и доски, то сегодня ситуация обстоит совсем иная.

Рамные строительные леса

Они представляют собой конструкции многоразового пользования, поскольку для их изготовления применяют металл. Рамные строительные леса можно сколько угодно разбирать и собирать. В плане конструктивного исполнения они довольно просты, что в основном и обеспечивает им большой срок службы. Строительные леса рамного типа востребованы прежде всего при выполнении отделочных и монтажных работ на высоте, не превышающей 100 м. Для таких конструкций характерна оперативность сборки и разборки. Рамные строительные леса способны выдерживать нагрузку до 200 кг на 1 м, благодаря чему в одном месте может работать сразу два человека.

Вышки-туры

Это строительные леса сборно-разборного типа, внешне напоминающие обычную башню. Они незаменимы при обработке высоких потолков и выполнении фасадных работ. Вышки-туры оборудованы специальными колесными опорами, благодаря которым конструкции можно удобно и легко передвигать в нужное место.

Леса строительные

Рамные строительные леса

Вышки-туры

Хомутовые строительные леса

Их главная сфера применения — это возведение и реконструкция нестандартных архитектурных сооружений. К таким постройкам относятся, например, церкви, храмы, театры, башни и другие исторические здания.

Особенности выбора строительных лесов

При выборе строительных лесов учитываются прежде всего высота, на которой планируется работать, и предполагаемая нагрузка. Что касается стоимости конструкций, то она определяется параметрами фасада сооружения, такими как рельеф, высота, длина и прочие. Цена на строительные леса также зависит от их площади и количества конструктивных элементов, из которых они состоят. Имеется ввиду число ригелей, стоек, лестниц, горизонтальных и вертикальных связей, рам и других компонентов конструкций. В качестве дополнительных элементов строительных лесов могут выступать молниезащита, опоры (винтовые, колесные), металлические настилы и так далее Как видно, строительные леса — это незаменимая составляющая любого строительства или реконструкции здания, особенно если выполняются фасадные работы. С течением времени такие конструкции становятся более надежными и удобными в использовании, что, конечно, не может не радовать!

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Виды строительных лесов

В зависимости от способа соединения составляющих элементов все строительные леса делятся на такие виды:

леса с использованием клинового соединения;
леса с соединением элементов по рамному принципу;
леса с хомутовыми соединениями;
леса с использованием штыревых соединений.

Данная таблица позволяет сложить наиболее полное представление о видах строительных лесов, их области применения и параметрах.

Виды строительных лесов
Вид строительных лесов	Параметры	Область применения
Клиновые леса	Максимально возможная высота 100 м	Применяется при монтаже эстрад и сцен, при проведении наружных и внутренних строительных и отделочных работ, в судостроении при реставрации фасадов и выполнении кирпичной кладки
Рамные леса	Позволяют работать на высоте до 60 м	Их область применения ограничивается работами по отделке, реставрации или ремонту фасадов любых зданий
Строительные леса на штыревых соединениях	Могут монтироваться высотой до 100 м	Применяются при любых видах отелочных работ, при выполнении кирпичной кладки
Хомутовые леса	Неограниченной высоты	Подходят для ремонтных и реставрационных работ на объектах любой сложности и высотности, а также для зданий с наклонными основаниями

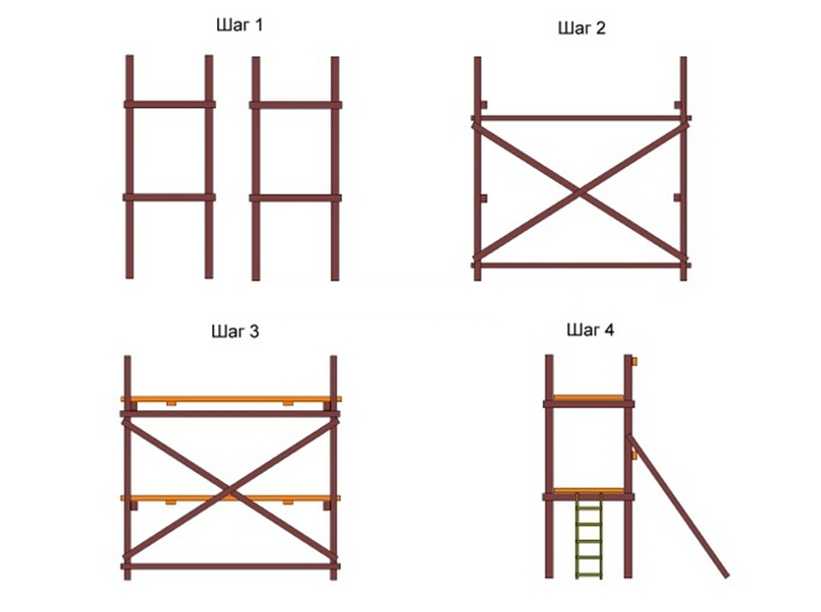

Монтаж лесов (начало сборки)

Второй этап монтажа лесов

Третий этап сборки лесов

Четвёртый этап монтажа

Пятый этап монтажа

Шестой этап сборки

Завершающий этап сборки

Леса готовы

Строительные леса с соединением по клиновому принципу позволяют добиться довольно жёсткой пространственной конструкции. Клиновые соединения способствуют большой универсальности лесов. Они очень быстро собираются и также быстро демонтируются. Воздействие больших нагрузок леса стойко выдерживают благодаря высокой прочности и надёжности.

Строительные леса, собирающиеся на рамных соединениях, также отличаются быстротой монтажа и демонтажа. Жёсткость металлического каркаса таких лесов обеспечивается за счёт диагональных и горизонтальных связей, скрепляющих несущие вертикальные элементы конструкции. В отличие от других видов лесов рамные конструкции монтируются быстрее всего. Их устройство не требует специальных знаний от рабочих, поскольку за счёт дополнительных связей параметры каркаса жёстко фиксированы.

Самая большая прочность конструкций достигается у лесов со штыревыми соединениями. Такие строительные леса рассчитаны на нагрузку в 250 кг/м.кв. Именно предельно высокая прочность и способствует такой широкой области применения данного вида лесов.

Вся конструкция хомутовых лесов также состоит из связей, придающих дополнительную жёсткость конструкции. Но в отличие от рамных конструкций все элементы данного вида лесов соединяются при помощи хомутов. Такой вид соединения позволяет использовать хомутовые леса на объектах повышенной сложности.

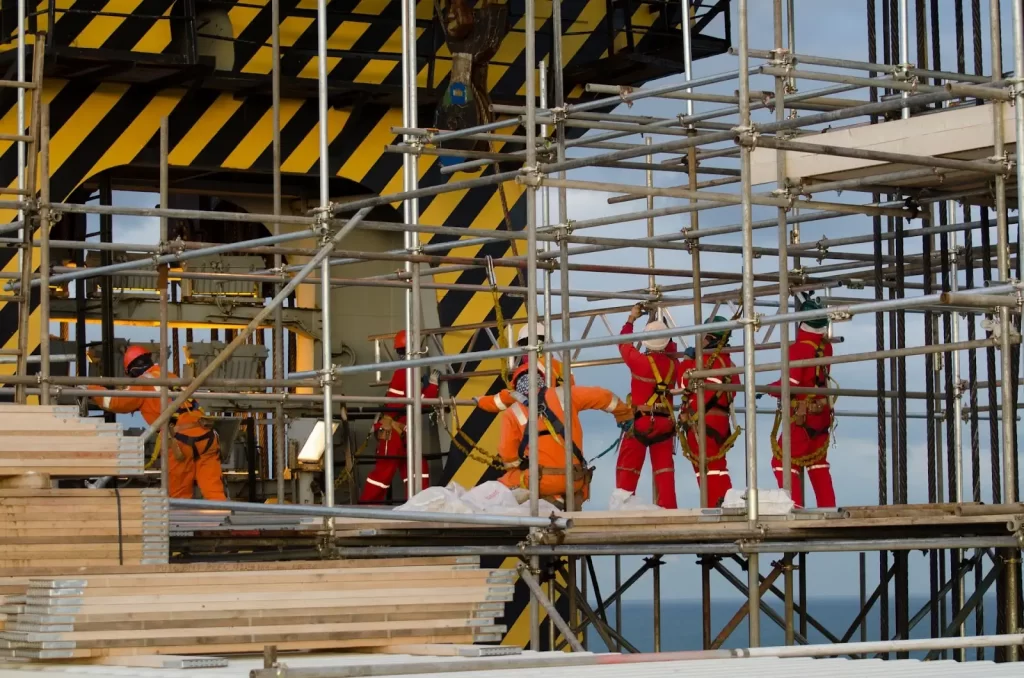

Леса с хомутовыми соединениями

Конструкция и исполнения

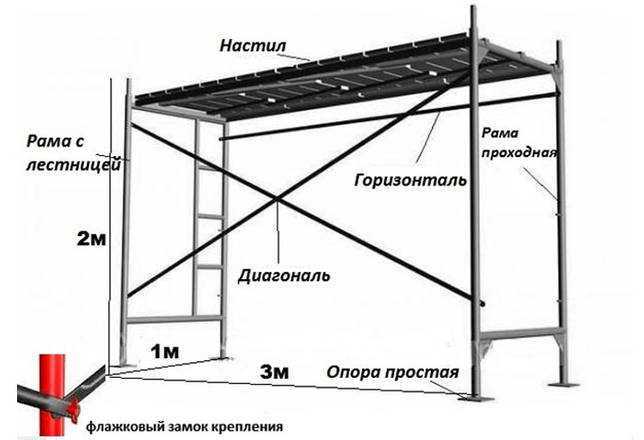

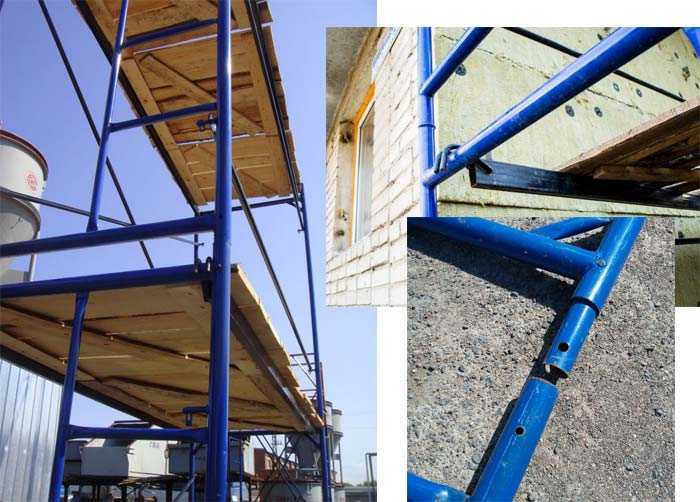

Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.

Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.

Классификация рамных лесов может быть выполнена по следующим параметрам:

По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.

Это интересно: Как выбрать компрессор воздушный электрический на 220в

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

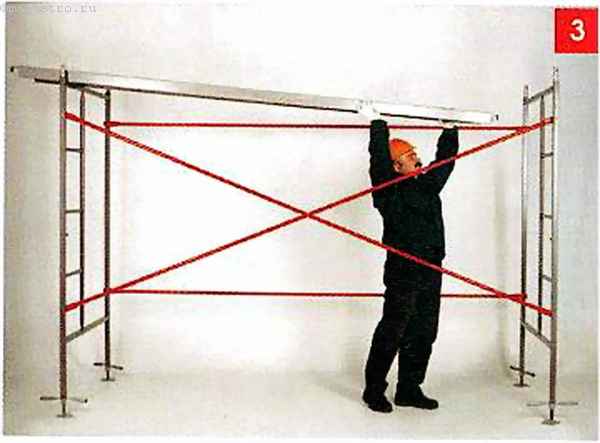

Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Передвижные подмостки и вышки-туры

Благодаря вариативности размеров и возможности быстрого передвижения в нужное место вышки и подмостки позволяют выполнять работы в самых труднодоступных местах. Конструкция состоит из замкнутых облегченных профилей. Передвижение осуществляется с помощью колес рояльного типа, которые снабжены тормозами и стопорами. Рабочие площадки бывают 4 типоразмеров. Вышки и подмотки возможно наращивать до нужной высоты.

Основные параметры вышек-туров:

• максимальная высота вышек – до 22 метров;

• ширина 13, метра;

• рабочая площадка 2,2 кв2;

• длина 2,5 метра;

• максимальная нагрузка 200кг/м2.

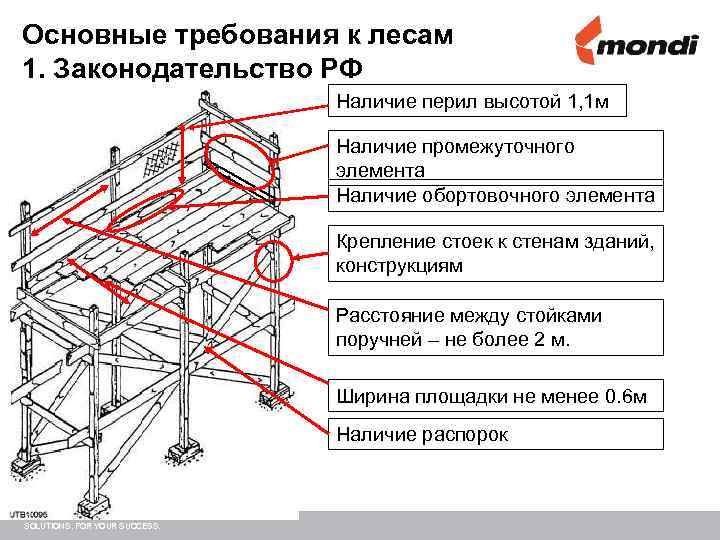

Главные правила монтажа строительных лесов

1. Выбор и подготовка площадки

Работы по сборке и установке строительных лесов начинаются с подготовки места. Определившись с площадкой, необходимо произвести ее подготовку: уборку мусора, а в зимнее время — снега и наледи. В зависимости от будущего размера оборудования, ширина площадки не может составлять менее одного метра.

В случае наличия перепадов поверхности необходимо предварительное выравнивание (доски, бетон, блоки) и утрамбовывание грунта (рыхлый и влажный грунт требуется присыпать щебнем или битым кирпичом). Для осуществления данного вида подготовительных работ нужно использовать строительный уровень (продольное и поперечное горизонтальные направления).

Если существует угроза подмыва основы грунтовыми водами, обязательна организация отвода стока.

Также при осуществлении любых работ по правилам безопасности следует разместить ограждающие приспособления и предупреждающие знаки.

2. Непосредственный монтаж

До начала сборки и установки необходимо определить ответственных лиц за выполнение каждого этапа (приемка комплектующих, сборка, контроль и сдача в эксплуатацию).

При монтаже строительных лесов рекомендуется соблюдать следующие правила:

началу работ предшествует изучение схемы, определение этапов сборки, конструктивных особенностей здания;
установка осуществляется исключительно в соответствии с инструкцией или схемой;
начинать монтаж необходимо с угла сооружения;
для установки башмаков и опор требуется использовать прокладки из досок (толщиной в четыре и более сантиметра);
соединения вертикальных деталей выполняются по схеме «папа-мама»;
в зависимости от типа лесов определяются виды соединения горизонтальных и вертикальных связей;
начальные четыре стойки и рамы монтируются без лестницы (проходные);
контроль сборки по вертикали производится с помощью отвеса;
следующий ярус устанавливается аналогично первому и закрепляется анкерами и заводскими трубками в шахматном порядке с шагом в четыре метра;
снаружи леса поэтапно затягиваются строительной сеткой.

Эксплуатировать оборудование можно только после получения от компетентной комиссии акта приема-сдачи выполненных работ.

Монтаж лесов

Размеры хомутовых и клиновых лесов

Клиновые и хомутовые леса используются для проведения работ на фасадах с различной поверхностью, а возможность их комбинации позволяет выполнять строительство на объектах любой сложности. Строительные леса с клиновым замком имеют два типовых размера, определяющих рабочую высоту:

ЛСК -60 (максимальная высота 60 м) производятся из труб диаметром 48 и толщиной стенок 2мм;
ЛСК -100 имеют трубчатые элементы диаметром 48 и толщиной стенки 3 мм.

Леса клинового типа образуют секции высотой 2м, шириной прохода от 1.0 до 3.0 м. Длина секции составляет 2.0 или 3.0 м.

Хомутовые леса имеют самый высокий показатель прочности и надежности, их используют не только в строительстве, но и при сооружении зрительских трибун. Размеры оборудования также определяются рабочей высотой:

ЛХ-30 собирают из вертикальных труб диаметром 42 и толщиной стенки 3 мм. Ригеля и диагональные связи производят из труб того же размера и толщиной 2 мм. Конструкция образует секции высотой 2, длиной 3 и шириной 1 метр;
ЛХ-60 производят из труб с аналогичным размером, высота и ширина секции неизменна, длина составляет 2.5 м;
ЛХ-80 собирается из труб 57/3 мм, высота и длина секций составляет 2.0, ширина прохода – 1.5 м.

Клиновые и хомутовые леса являются профессиональным оборудованием, требуют соответствующей квалификации исполнителя при сборке и демонтаже.

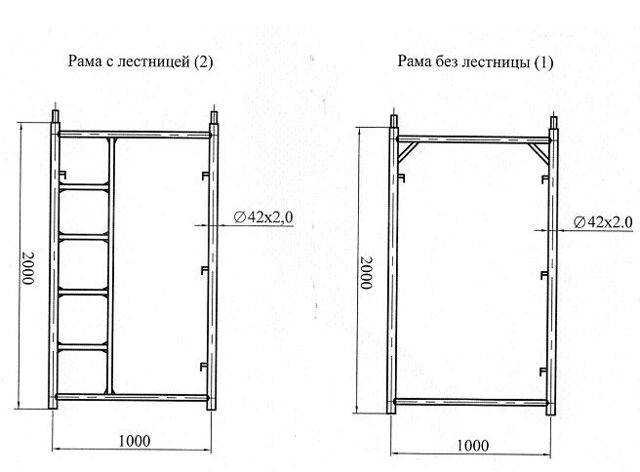

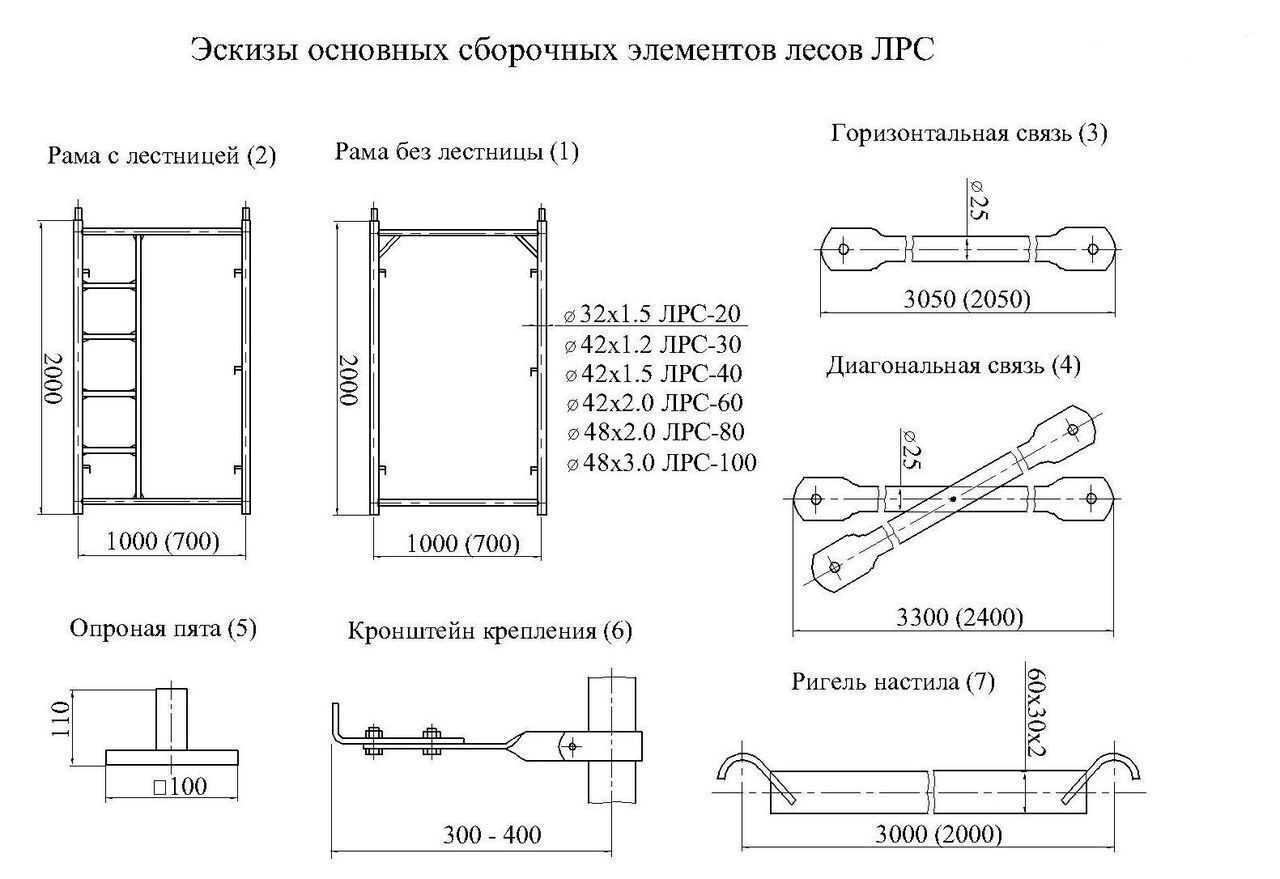

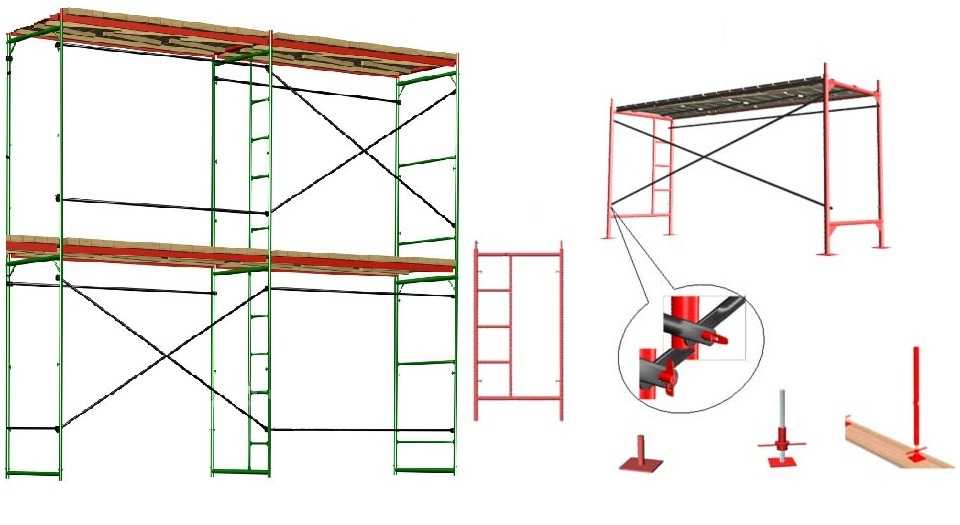

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям)

Маркировка лесов рамного типа включает в себя буквенную аббревиатуру ЛРСП (либо ЛСПР), что означает (с перестановками отдельных слов) «леса стоечные приставные рамные». После чего следует число. Оно может обозначать предельную осевую нагрузку на леса в килограммах (и тогда будет трёхзначным: например, ЛРСП-200 допускает нагрузку не более 200 кг), а может указывать и предельную высоту фасада, к которому может присоединяться конструкция (в частности, леса ЛРСП-60 рассчитаны на высоту в 60 метров).

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

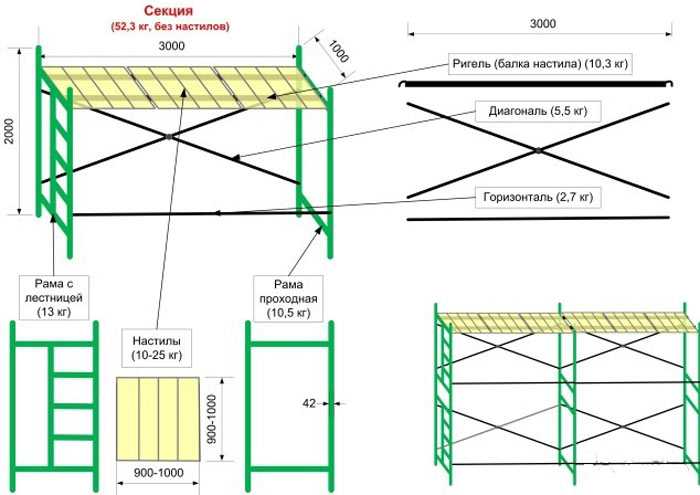

Остальные технические характеристики лесов линейки ЛРСП составляют:

Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
Вертикальный размер каждого яруса, мм – 2000;
Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
Ширина каждой секции, мм – 1000;
Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.
