Внутренняя канализация
Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:
- Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
- Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
- Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
- Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
- Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
- Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.
Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать
Это особенно важно при частичной замене трубопровода
Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:
- ПВХ-трубы,
- ПЭ-трубы,
- ПП-трубы,
- асбестоцементные,
- бетонные,
- чугунные,
- керамические.
Способы соединения труб
Соединение канализационных пластиковых труб производится вручную без использования специального оборудования одним из нижеследующих способов:
- Клеевое соединение, осуществляемое посредством специальных фитингов и клея.
- Состыковка с помощью уплотнительных манжет или колец.
- Муфто-раструбное соединение.
- Муфто-клеевое соединение.
Решение об использовании того или иного метода принимается исходя из специфики строения труб, которые могут быть:
с раструбом под уплотнительное кольцо:
с раструбом без уплотнительного кольца (под клеевое соединение):
с фаской (под клеевое соединение):
без фаски (под муфто-клеевое соединение):

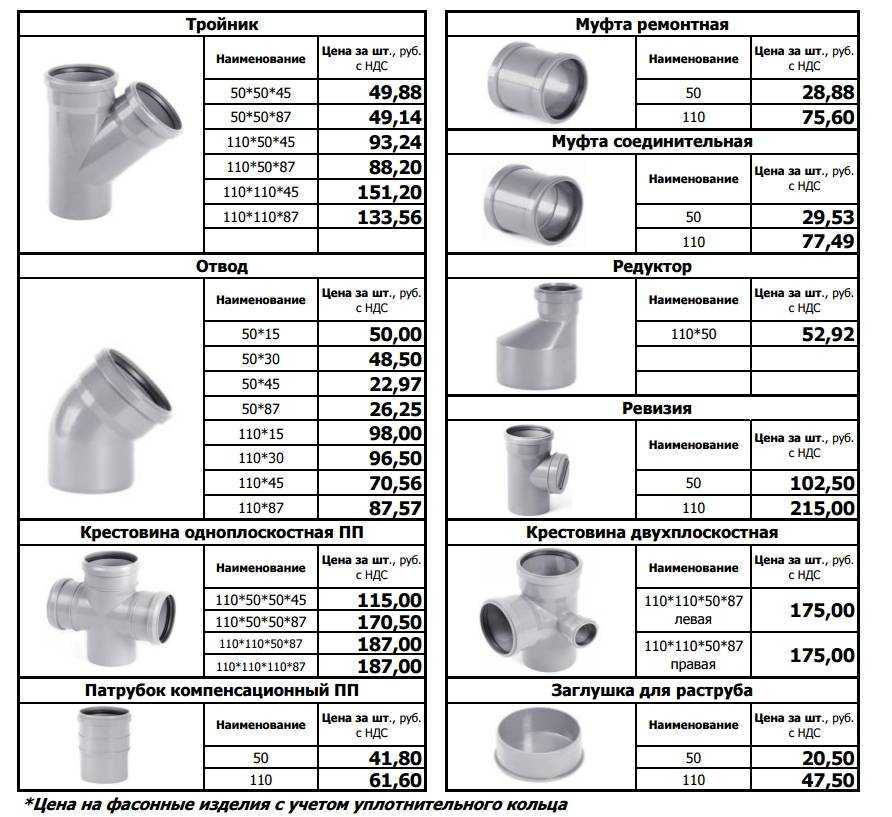

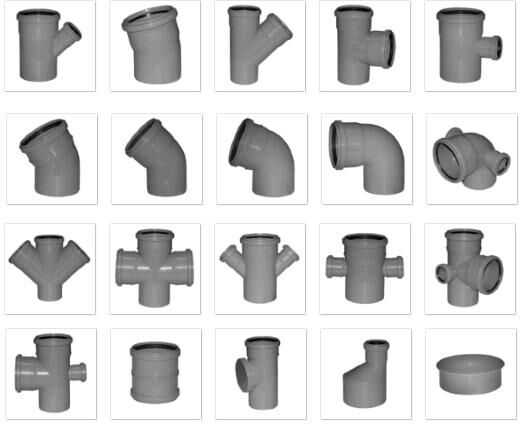

Большой выбор фасонных элементов обеспечивает не только разветвление канализационной магистрали (крестовины и тройники), направление движения потока в нужном направлении (уголки), но и облегчает монтаж трубопровода:
- редукторы, предназначенные для состыковки труб разного диаметра;
- компенсационные патрубки, уменьшающие воздействие линейного расширения;
- соединительные муфты, хомуты и пр.
Соединение канализационных ПВХ-труб в раструб (уширение части трубы) происходит в несколько этапов:
- Из раструба вынимается уплотнителя (при наличии оного) и производится пробная стыковка. На вставляемой вовнутрь трубе помечается граница вхождения с обозначением компенсационного зазора в 1 см.
- Уплотнитель устанавливается на место.
- Контактируемые плоскости промазываются тонким слоем герметика.
- Монтажные элементы состыковываются между собой.
- Проводится дополнительная герметизация стыкового шва.
Алгоритм склеивания:
- Производится предварительная стыковка элементов с обозначением монтажных границ.
- Для улучшения адгезии места, подлежащие склеиванию, обрабатываются наждачкой и обезжириваются.
- На оклеиваемые плоскости равномерным слоем наносится клеевой состав.
- Трубы состыковываются и до полного схватывания фиксируются струбцинами. Излишки клея зачищаются.
Источники
- https://bez-santehnika.ru/articles/kanalizacziya/standartnye-razmery-plastikovykh-i-chugunnykh-kanalizaczionnykh-trub.html
- https://santl.ru/diametr-kanalizatsionnyh-trub-pvk/
- https://pro-kanalizaciju.ru/truby/kanalizatsionnye-truby-pvh.html
- https://trubtraid.ru/prednaznachenie-trub/kanalizacionnye/tablica-razmerov.html
- https://vseotrube.ru/kanalizatsiya/pvh
Физические характеристики ПВХ (поливинилхлорида)
Трубопроводы систем канализации из ПВХ пользуются очень широким спросом. Однако, несмотря на все видимые преимущества, нельзя забывать, что эксплуатационные показатели таких труб зависят от физических свойств поливинилхлорида. Этот пластик достаточно популярен в промышленности и имеет много других названий: хосталит, весталит, винил, корвик, виннол, джеон, сикрон, сумилит, ниппеон, луковыл, норвик, хелвик. Пускай вас не смущают громкие названия – по сути, это все тот же старый добрый НПВХ.
Схема канализационного трубопровода из ПВХ
Чистый поливинилхлорид является бесцветной прозрачной пластмассой. Он может долго не реагировать на воздействие химически агрессивной щелочной среды, не разлагается под воздействием моторного масла и даже сопротивляется действию многих кислот и растворителей.

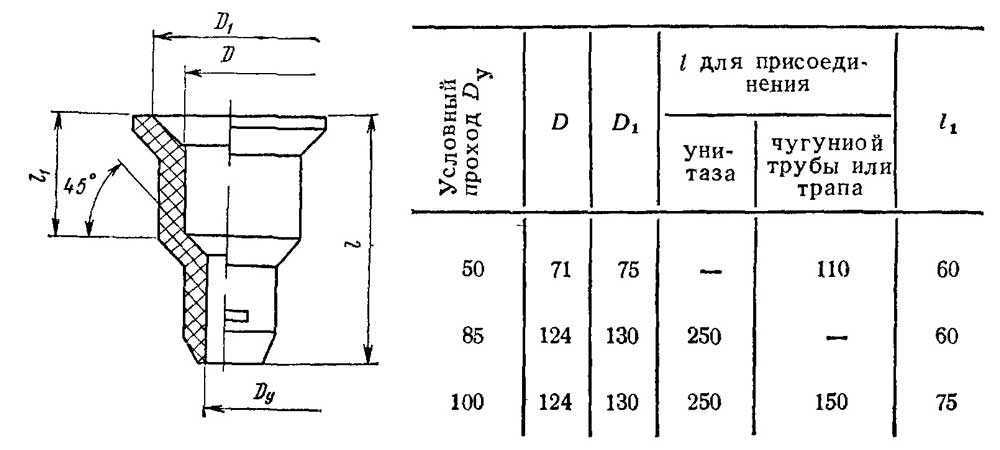

Фитинги для канализационных труб
Поливинилхлорид и изделия из него не горят на воздухе. Плавиться этот материал начинает уже при 65 градусах Цельсия, так что использование его в качестве труб горячего водоснабжения нецелесообразно. Также трубы из поливинилхлорида отличаются сравнительно небольшой морозостойкостью. Они начинают разрушаться уже при минус 15 градусах. Таким образом, использование ПВХ труб на открытой местности в зимнее время исключается.
Трубы канализационные из поливинилхлорида, изготовленные на заводе
Область применения
Изделия диаметром 50 мм можно эксплуатировать для перемещения хозяйственных и фекальных стоков от сантехнических узлов к стоякам внутри помещений. Универсальность, демократичная стоимость и экологическая безопасность позволяют использовать их:
- для монтажа внутренней разводки или реконструкции существующих канализационных систем в жилых, промышленных и административных зданиях высотой до 10 м;
- при обустройстве водоснабжения и отопления;
- при обустройстве фонтанов, бассейнов, аквапарков;
- на заводах пищевого производства для линий транспортировки газированных напитков, молока, иногда — алкогольных напитков и т.д.;
- в химической промышленности — для отведения газов и жидкостей, включающих агрессивные соединения;
- в сельском хозяйстве — для обустройства поилок для скота, полива и т.д.
С помощью ПВХ-труб монтируют как безнапорную канализацию, в которой стоки перемещаются самотеком, так и водонапорные системы. Это удачное решение и в новом строительстве, и при реконструкции действующих объектов. В жилых помещениях изделия с диаметром 50 мм используют для отвода стоков от раковины, душевой кабины или ванны, организации разводки и комбинированного слива.
Применять канализационные трубы 50 мм для работы на внешних участках сточных систем не рекомендуется. Небольшой диаметр способен привести к засору трубопровода. Запрещено использовать изделия для монтажа системы пожарного трубопровода.
Размеры
Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.
Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.
По классу прочности классифицируют:
- легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
- средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
- тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.
Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.
Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.
Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.
В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.
Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.
Источник
Области применения
Напоследок давайте узнаем, где используются канализация разных диаметров.
Диаметр 50 мм употребляется для подключения всех сантехнических устройств, не считая унитаза. Помимо этого, в зданиях некоторых проектов этим диаметром монтировались стояки кухонной канализации.
90 мм употребляются при подключении некоторых видов унитазов (в первую очередь — скрытого монтажа). https://topcasinorating.pro
110 мм — самый ходовой типоразмер: от подключения унитаза до прокладки стояков а также лежневок, объединяющих пара стояков.
150 — 200 мм используются при укладке выпусков на колодец в многоквартирных зданиях.
250 — 600 мм — трубы, соединяющие колодцы дворовой канализации.
600 и выше — коллекторы, собирающие стоки с целых районов.
Труба канализационная 50 мм длина. Максимальная длина канализации
Все чаще, сосенно с возникновением пластиковых трубопроводов , люди прибегают к самостоятельной установке канализационной системы , и это не удивительно, потому что при детальном рассмотрении вопроса монтаж трубопровода не вызывает особых сложностей, однако и имеет свои особенности. При установке либо реконструкции канализационного трубопровода, в первую очередь составляется план трубопровода, с учетом всех точек подключения, длины труб, повторов и так далее
Длина канализации как внутренней, так и внешней имеет немаловажное значение в системе стоков
В первую очередь длина канализации учитывается при расчете уклона безнапорного трубопровода, что немаловажно для создания самотека в системе труб канализации. При этом как несоблюдение, так и превышение требуемого угла может привести к быстрому засорению трубопровода
При малом уклоне создаются низкие скорости движения сточных вод, и происходит отложение осадка на стенках труб, который не уносится с потоком воды. Также и большой уклон канализационных труб приведет к тому, что вода будет стекать раньше, чем осадок. Уклон рассчитывается в размере 2-3 сантиметров на каждый метр длины канализации.
ПЭ-трубы КОРСИС и КОРСИС Эко
Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.
Преимущества:
- долговечность,
- лёгкость,
- эластичность,
- устойчивость к морозам до −60°С,
- устойчивость к кислотам и щёлочам,
- звукоизоляция,
- полированная внутренняя поверхность.
Недостатки:
- чувствительность к солнечному свету,
- максимальная температура транспортируемого вещества: 80°С.
Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.
Компания «Современные идентификационные системы» продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.
Основные характеристики
В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.
Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.
Размеры , таблица:
| Наружный диаметр | Толщина стенки, мм | ||||
| Поливинилхлорид | Полипропилен | Металлопластик | ПНД | Сшитый полиэтилен | |
| 10 | 1,38 | 1,80 | 1,35 | — | 1,28 |
| 12 | 1,38 | 2,00 | 1,65 | — | 1,40 |
| 16 | 1,79 | 2,70 | 2,18 | 3,00 | 1,80 |
| 20 | 2,28 | 3,40 | 2,76 | 3,38 | 2,27 |
| 25 | 2,65 | 4,16 | 3,46 | 4,17 | 2,80 |
| 32 | 3,56 | 5,38 | 4,36 | 5,37 | 3,58 |
| 40 | 4,50 | 6,65 | 5,50 | 6,67 | 4,50 |
| 50 | 5,58 | 8,30 | 6,87 | 8,30 | 5,57 |
| 63 | 7,10 | 10,50 | 8,60 | 10,50 | 7,10 |
| 75 | 8,40 | 12,50 | 10,30 | 12,50 | 8,40 |
| 90 | 10,10 | 15,00 | 12,30 | 15,00 | 10,10 |
| 110 | 12,30 | 18,30 | 15,10 | 18,30 | 12,30 |
Весовые
Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.
С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.
Диаметры водопроводных труб.
Прочностные
Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.
Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации — старению.
Температурные
Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
Виды водопроводных труб.
ПВХ трубы для наружной канализации и поверхностных стоков
Потребитель должен знать, что оранжевые канализационные трубы ПВХ предназначены для наружных сетей водоотведения. Оранжевый и коричнево-оранжевый цвета для них указаны в ГОСТ 32413-2013. Это в равной степени относится и к серому цвету труб ПВХ для внутренних канализации, который рекомендован в ГОСТ 32412-2013. Разные цвета обеспечивают простую идентификацию продукции.
Оба ГОСТа готовились и вводились в действие одновременно. Они очень схожи между собой, в том числе имеют идентичную структуру. Трубы канализационные ПВХ по ГОСТ 32413-2013 отличаются не только цветом. Мы собрали их характеристики в сводную таблицу:
| Разновидности | Номинальный диаметр по наружному обмеру | Толщина стенок (диапазоны) | Эффективная длина изделий |
| Прямые с фасками и без них класса SN 2 SDR 51 | 160 – 1 000 мм, всего 13 типоразмеров | от 3,2–3,8 до 19,6–21,8 мм, 13 вариантов толщины | Измеряется от торца до торца трубы |
| То же класса SN 4 SDR 41 | 110 – 1 000 мм, 15 типоразмеров | от 3,2–3,8 до 24,5–27,2 мм, 14 вариантов толщины | |
| То же класса SN 8 SDR 34 | 110–800 мм, 13 типоразмеров | от 3,2–3,8 до 23,4–26,8 мм, 13 вариантов толщины | |
| С раструбом под обычное уплотнительное кольцо | 110–1000 мм по размерам прямых труб соответствующих классов | Толщина стенок соответствует типоразмерам прямых труб с учётом их класса | Измеряется от торца до начала раструба в высшей точке |
| С раструбом под уплотнительное кольцо «О» | 110–710 мм по размерам прямых труб соответствующих классов | ||
| С раструбом под склеивание | 110–200 мм по размерам прямых труб соответствующих классов |
Все размеры канализационных труб ПВХ по каталогу вы найдёте в упоминавшихся здесь ГОСТах. Первая колонка обеих таблиц с видами продукции даёт подсказку, как соединить канализационные трубы ПВХ между собой. Для этого используют клей, специальные соединительные муфты для прямых труб и упругие свойства уплотнительных колец.
Уточнить размеры и цены труб ПВХ для канализации
Обращаем ваше внимание, что трубы канализационные ПВХ 110 мм в диаметре являются начальным типоразмером для наружных сетей. Трубы меньших диаметров используют для систем внутренней канализации
Наружные и внутренние трубы соответствующих типоразмеров полностью совместимы между собой.
Мастер-класс. Как резать трубы ПВХ
При монтаже ПВХ труб (детальнее об этом мы поговорим несколько позже) их потребуется разрезать. Как уже отмечалось выше, этот материал легко режется различными инструментами, что существенно упрощает работу с ним. Вам не потребуются сложные инструменты или специальное оборудование. Как же резать такие трубы? Сейчас мы расскажем об этом.
Вариант No1. Ножовка по металлу
Шаг 1. Вначале нужно зажать трубу тисками, дабы она не сдвигалась, а вы не поранились во время резки. Если тисков нет, можно применить иное зажимное устройство для фиксации изделия на верстаке. Пользуйтесь тем, что есть под рукой. Также рекомендуется зажимать изделие в паре-тройке сантиметров от будущего разреза для обеспечения достаточного зазора.
Резка с помощью ножовки
Шаг 2. Размечается место будущего разреза. Используя маркер, нужно обозначить место, в котором труба будет разрезана. Не стоит беспокоиться, что после окончания работ останутся следы – если внешняя привлекательность так важна, чернила можно будет легко удалить медицинским спиртом.
Шаг 3. Ножовку нужно приставить к отметке и, надавливая одной рукой на верхнюю часть инструмента, начинать резать. Старайтесь сразу начинать резку в требуемом месте, чтобы не оставались лишние запилы.
Шаг 4. Во время распила необходимо пристально следить за процессом, стараясь не уходить от поставленной вначале отметки. Резать нужно довольно быстро, однако не настолько, чтобы зубы перескочили выполняемый разрез.
Вариант No2. Труборез
Шаг 1. Труборезы для пластиковых труб могут быть запорными/ножничными (вторые подходят для изделий диаметром 10-25 миллиметров).
Применение трубореза
Шаг 2. Установите изделие в нижнюю часть инструмента, выполненную в виде полумесяца. Предварительно стоит обозначить место будущего отрезка.
Шаг 3. Затем нужно нажать ручку спускового механизма на инструменте, чтобы лезвие вышло, и разрезать трубу. Рекомендуется держать ее второй рукой для пущей устойчивости. Перенапрягаться в это время не стоит.
Вариант No3. Торцовочная пила
Шаг 1. Если на ПВХ трубе необходимо сделать мелкие специфические разрезы, можно воспользоваться стуслом. Применяйте зубчатую пилу, учитывая доступность торцовок и вид разреза.
Шаг 2. Труба устанавливается в требуемом месте разреза. Главное преимущество применения стусла состоит в том, что с ним вы уж точно не промахнетесь.
Шаг 3. Теперь можно резать трубу, желательно – предварительно зафиксированную. Если требуется, можно выполнить и другие разрезы, под другими углами.
Характеристики
Одна из особенностей труб ПВХ — различие в их диаметре. Диаметр трубы — основная характеристика, которую учитывают при монтаже внутренней или наружной канализации. Для работы удобны стояки, имеющие калибр 75 мм. Для удаления канализационных стоков применяют оборудование с поперечником 100 мм, а очистку промышленных объектов производят, установив стояки с калибром 300 мм. Для обслуживания сетей крупных жилых зданий применяют оборудование, имеющее диаметр 250 мм.
Схема укладки канализационных труб.
Важнейшим критерием при выборе материала является его плотность, составляющая 1,35-1,43 на 1 см³. Канализационное оборудование плавится при температуре свыше 120˚С. Материал плохо проводит электрический ток, обладает упругостью, устойчив к воздействию щелочей и кислот.
Сопротивление удару составляет 10% и определяется по глубине трещин. Относительное удаление сетей при разрыве составляет 25%, температура их размягчения не превышает 80˚С, предел текучести при растяжении равен 44,1 МПа. Труба, имеющая калибр 160 мм, используется для монтажа безнапорной сети. Длина стояка составляет от 1 до 3 м, а глубина укладки равна 5 м.
Выбирая трубы для монтажа системы по очистке и транспортировке нечистот, руководствуются действующими стандартами, регламентирующими производство. Пластиковая труба изготавливается согласно требованиям ГОСТа 26996-86, в которых указан состав полипропилена. К большому сожалению, пластик намного хуже, чем чугун, поглощает акустические волны и предотвращает вибрацию. Основная причина этого явления состоит в том, что материал очень легкий и тонкий.
Удельная теплопроводность изделий из ПВХ соответствует аналогичным показателям изоляционных материалов.
