Теплый пол от газового котла: как подключить, схемы, расход газа

Кирпичный камин

Кирпичный или каменный камин – это классика.

Ошибка №2
Казалось бы, это самый энергоэффективный вид, который за счет нагрева кирпича, способен хоть как-то прогреть пространство вокруг себя.

Однако на самом деле классический открытый камин (не путайте с закрытой печью-камином) больше выхлаждает дом, чем нагревает его.

Во время горения образуется большая тяга, которая поднимая горячий воздух стремительно вверх, вытягивает с собой и теплый воздух из комнаты. В результате в доме создается разряженное давление.

Чтобы компенсировать такое давление, с улицы в дом начинает ускоренно поступать свежий холодный воздух, тем самым выхолаживая помещения.

1кг дров вытягивает из дома 12,5м3 нагретого воздуха. Всего три полена способны за час “высосать” до 40 кубометров!

Поэтому современные камины в основной своей массе и делают с подачей воздуха не с дома, а с улицы. Встраивая ее на изначальном этапе строительства в фундамент.

Также не забывайте про пожарную опасность. Открытый огонь нельзя надолго оставлять без присмотра.

Ошибка №3
Никогда не используйте деревянное или полимерное напольное покрытие перед камином (даже с защитной сеточкой).

Вдобавок ко всему он очень тяжелый и может весить несколько тонн.

Ошибка №4
Мало кто изначально задумывается, что под него требуется отдельный фундамент.

Такая нагрузка на локальную точку чревата последствиями.

Но самая большая проблема – дефицит настоящих мастеров для укладки шамотного кирпича.

В современном мире их становится все меньше и меньше, а грамотные специалисты имеют как правило заказы на месяцы вперед.

Ошибка №5
Как показывает практика, при найме работника с недостаточной квалификацией, камин приходится перекладывать даже не два, а ТРИ раза!

Современные кирпичники мало знакомы со всеми тонкостями работы – как рассчитать правильную толщину стенок, как оштукатурить и облицевать поверхность, секреты укладки металлических деталей, футеровка внутренних каналов, прокладка дополнительных прямых вертикальных каналов и многое другое.

По итогу нужного эффекта тяги добиться не удается и у вас начинает тупо все выдувать в трубу.

Ну и последний недостаток – цена. Чтобы вы понимали, нормальный кирпичный камин, который по-настоящему будет работать, на сегодняшний день начинается от 1 млн. рублей.

Тратить такие суммы, чтобы попользоваться им три раза за всю жизнь…. ну, такое.

Схемы подключения теплых полов к газовому оборудованию

Перед тем как подключать теплый пол к коллектору, следует найти подходящее место для него. К этому элементу должны беспрепятственно подводиться подающие и обратные трубы контуров всех подключаемых систем. Перед этим на коллекторы следует поставить запорные вентили. В конструкцию вентиля может входить термометр для удобного контроля за температурой в каждом из контуров.

Укладывают «теплые полы» обычно по спирали, начиная от центра комнаты.

Для удобства и быстроты сборки коллекторной установки можно купить готовый набор со всеми необходимыми составляющими. Такой коллектор дает возможность выключить один из контуров для ремонта, в то время как остальные будут продолжать работу.

Все элементы системы соединяются между собой компрессионными фитингами. Трубопровод системы «теплый пол» с коллектором соединяется с помощью специальных крепежей, в состав которых входит: зажимное кольцо, опорная втулка и латунная гайка.

В коллекторную систему должны входить следующие элементы:

• трехходовый смеситель;
• запорные вентили;
• сливной кран;
• циркуляционный насос;
• воздухоотводчик.

Запорные краны иногда заменяют термостатическими регулировочными вентилями. Они имеют термобаллон с парафином, с помощью которого регулируют пропускную способность вентиля.

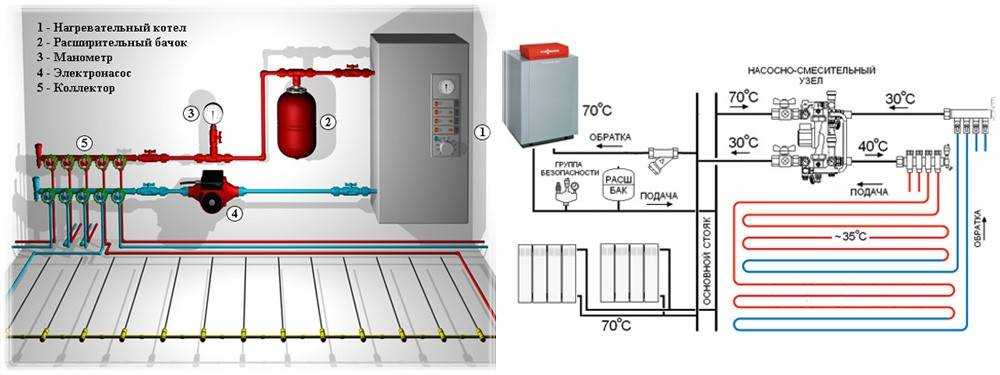

Трехходовый смеситель и циркуляционный насос представляют собой насосно-смесительный узел, необходимый для подачи остывшего теплоносителя из обратки в горячую воду подающего трубопровода. Таким образом, снижается температура чрезмерно горячего теплоносителя, и он становится пригодным для поступления в низкотемпературную систему обогрева.

Другая схема предполагает использование вместо насосно-смесительного узла только трехходовый смеситель. Он выполняет аналогичную функцию без насоса. Трехходовый смеситель устанавливается на выходе обратки «теплого пола» из коллектра и на пути подачи теплоносителя в систему «водяной пол». Данный элемент имеет три раструба: через боковые отверстия проходит жидкость на подачу в «теплый пол», а в третье заходит остывший теплоноситель из обратки. В смесителе два потока воды смешиваются, и на подачу к системе подогрева полов идет уже жидкость с температурой 40-50°C.

К коллектору с одной стороны подводят трубопроводы всех контуров, а с другой устанавливают разветвитель. С его верхней стороны подключают воздухоотводчик, а с нижней – кран для сброса жидкости.

Если смеситель не нужен и водяной напор недостаточно сильный, то можно установить циркуляционный насос — его обычно включают в обратку. Если поставить насос на подачу, то он будет забирать часть теплоносителя из отопительной системы, и батареи будут давать меньше тепла.

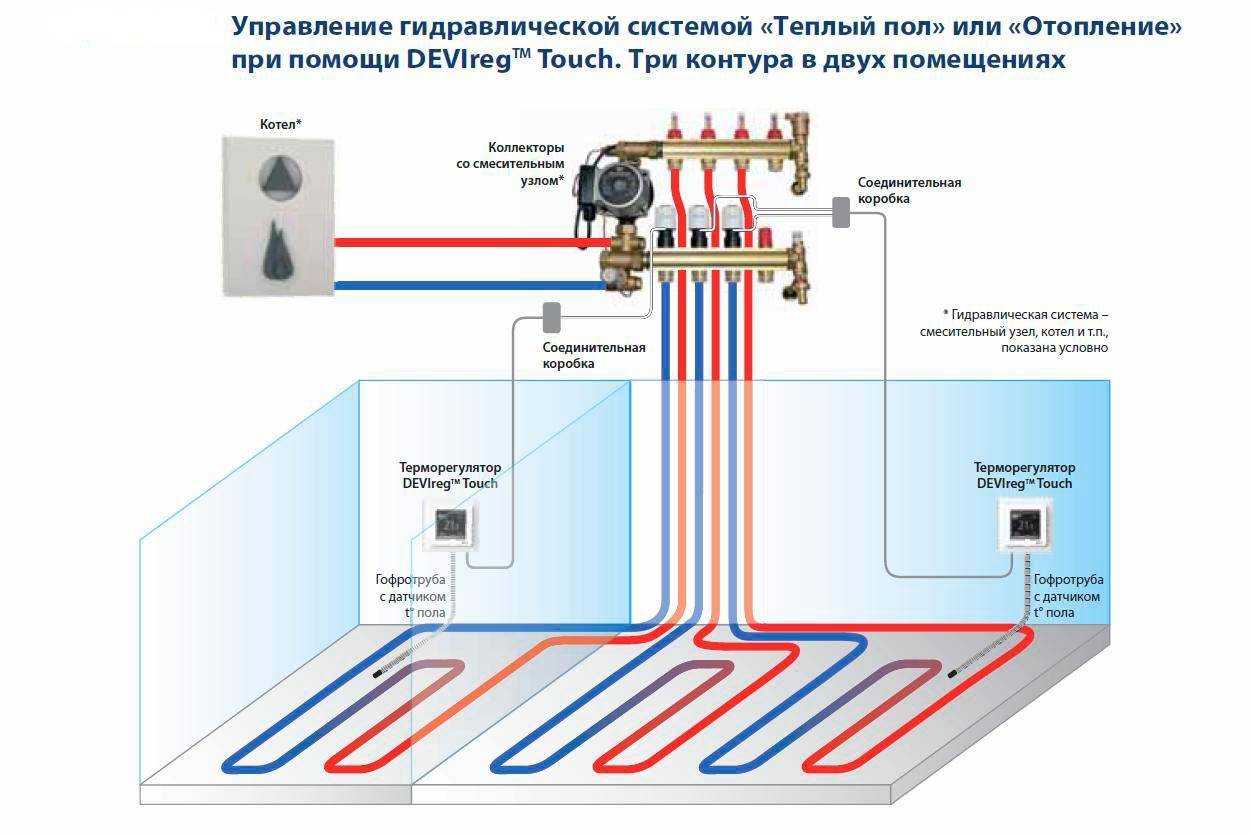

Еще одним важным элементом системы «теплый пол» является регулятор температуры. С помощью него можно менять интенсивность обогрева и, соответственно, регулировать расход энергии. Он может устанавливать необходимую температуру как в помещении в целом, так и в отдельных секциях.

После того как все контуры подключены, проводят проверку работоспособности всех систем. Если все работает хорошо, и нет утечек, можно приступать к заливке бетонной стяжки или укладке напольного покрытия.

Обратите внимание! После заливки цементнопесчаной стяжки включать «теплые полы» можно только тогда, когда они полностью застынут. Система водяных полов достаточно эффективно обогревает помещение и при этом расходует мало топлива

Оптимальным типом котла для таких низкотемпературных систем является агрегат конденсационного типа

Система водяных полов достаточно эффективно обогревает помещение и при этом расходует мало топлива. Оптимальным типом котла для таких низкотемпературных систем является агрегат конденсационного типа.

Подключение к котлу теплого пола

Обычно для домов с теплыми полами выбирают газовое оборудование с двумя контурами. Агрегат ставят в помещение при обустройстве водяного контура. Подключение к котлу выполняется в несколько шагов, в ходе которых формируется контур теплого пола и его соединение с котлом.

Когда обустраивается тёплый пол водяной от газового котла в доме, то пошаговое выполнение работ будет следующим:

1. вычисление максимальной длины водяного контура;
2. выбор основания под теплый пол;
3. укладка теплоизоляции;
4. крепеж демпферной ленты;
5. армирование;
6. укладка труб;
7. установка коллектора;
8. подключение созданного контура;
9. опрессовка системы;
10. подача воды в трубопровод;
11. заливка стяжки.

Выбор основания и теплоизоляции

Основание важно для монтажа системы обогрева напольного покрытия. Это может быть сухой пол или стяжка из песчано-цементного раствора

Иногда применяют бетонные плиты в основание. Общая толщина слоя стяжки – около 7 мм.

Поверх стяжки для защиты от пагубного воздействия влажности укладывается слой гидроизоляционных материалов в 0,1-0,2 мм.

Для теплоизоляции подойдет пенополистирол – 35 кг на кубический сантиметр. Практичный и удобный в монтаже, этот материал укладывается на часть стен, не менее 0,15…0,20 м от основания. Каждый стык между листами материала нужно проклеить скотчем. В некоторых случаях используется минеральная вата.

Монтаж демпферной ленты и дополнительное армирование

Демпферную ленту проклеивают между основанием и стенами по всему периметру помещения. Эта лента способна компенсировать тепловое расширение, которое свойственно стяжке, она ограничивает и регулирует процесс сжатия и расширения.

По высоте лента составляет до 0,15 м и крайне эффективна от трещин или деформации бетонного раствора.

Выбор труб и их монтаж

Выбор труб осуществляется после изучения дополнительной информации по каждому виду или на основе рекомендации профессионала. Трубы бывают РЕХ (сшитый полипропилен), медные (самые популярные), полипропиленовые или алюминиевые в оболочке из пластика.

Укладка трубопровода выполняется на расстоянии 15 см от стен, рядами с шагом в 15 см. Петли в контуре делают частыми, а все изгибы надежно фиксируются крепежными скобами (якорными).

Как выполнить подключение к газовому котлу?

После проведенной опрессовки системы в 4 бара начинается подключение контуров. Устанавливается коллектор из двух труб, подачи и возврата, с боковыми отверстиями для входа и выхода.

Эти отверстия нужно соединить с вентилями теплых полов и нагревателем. Петля получается замкнутой, внутри контура соединяются все ветки.

В торце коллектора есть краны для выпуска воздуха и слива воды. Когда подключение выполнено, система заливается водой и спускается воздух. Если нет утечки теплоносителя, включается газовый котел и проверяется подача тепла в каждый контур.

Особенности подключения теплого пола к газовому котлу

В первую очередь необходимо определить помещение, в котором будет размещаться прибор для отопления пола. Это может быть хозяйственная пристройка с довольно крепкой стеной (большинство моделей настенные) и обязательным наличием окна. Если такого нет, нужна хотя бы форточка. При этом рядом с механизмом (в радиусе 2 м) не должно быть никаких работающих приборов, в том числе газового счетчика.

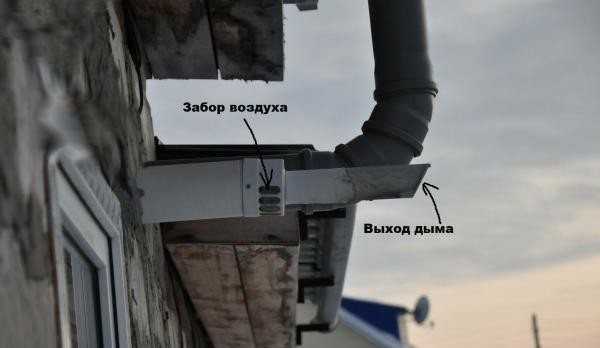

Помещение, в котором располагается прибор для отопления пола, обязательно должно быть оборудовано естественной или искусственной вентиляцией

К тому же важно точно понимать, следует ли обращаться к специалисту или нет. Обычно все работы можно выполнить самостоятельно

Прибор крепят кронштейнами на расстоянии минимум 80 см от пола (по технике безопасности). Далее он соединяется с водопроводом и газовой трубой. Именно последний этап является наиболее ответственным. Во многих случаях лучше обратиться к профессиональным работникам.

Водяной теплый пол

Одной из самых эффективных и популярных систем отопления является водяной теплый пол. Он представляет собой змеевик, расположенный под стяжкой пола и подключенный к замкнутому контуру во главе с котлом. Циркуляция теплоносителя по змеевику осуществляется за счет насоса.

Особенность водяного теплого пола в том, что для него не требуется теплоноситель с высокой температурой, достаточно 40-45°С. Однако за счет большой площади теплообмена, нагрев воздуха осуществляется равномерно и эффективно. Ведь змеевики расположены в самой нижней точке помещения, как раз там, где скапливается холодный воздух.

Камины, печи – старо как мир, но и надежно

Печами топили еще наши предки – этот способ оказался эффективным даже в самых холодных регионах. У такого вида отопления дома без газа имеются явные преимущества:

• дрова и уголь для печи можно приобрести относительно недорого в любых регионах;
• строительство печи также не требует больших финансовых затрат;
• печи будут уместны в любом интерьере, они даже придают некий колорит загородному дому.

Но есть у такого типа отопления и свои недостатки:

• Во-первых, топить печь в холодное время года приходится практически круглосуточно. Хорошо, если кто-то постоянно находится дома – эта проблема снимается автоматически. Но если утром все члены семьи уходят на работу, а собираются все к вечеру, то шанс находиться 1-2 часа в холодном, выстуженном доме равняется 100%.
• Во-вторых, от печей помещения прогреваются неравномерно – очень тепло и даже жарко в комнате, где непосредственно расположена печь и рядом находящихся помещениях и прохладно в отдаленных спальнях.
• В-третьих, если в доме осуществляется топка печью, то придется регулярно чистить дымоход, мириться с копотью и сажей, которая может оседать на мебели и вещах.

Важно: основная проблема с печью – не забывать о заслонке: ее нужно задвигать только когда все дрова/уголь прогорели и остались лишь угольки. В противном случае есть риск отравиться угарным газом – случаев смертельного исхода по причине не вовремя задвинутой заслонки очень много

Камины стали альтернативой русским печам – смотрятся они стильно, могут быть выполнены и в русском, и в английском стиле. Топятся они исключительно дровами – приятно в холодный вечер расположиться перед камином с бокалом вина и наблюдать, как пляшет огонь, чувствовать волны тепла, исходящие от камина. Но такой романтический настрой улетучивается, когда приходится заниматься растопкой каминов ежедневно – проблемы с ними практически те же, что и с печью.

Камины и печи могут стать альтернативным отоплением дома без газа – для их работы не нужно даже электричество. Но есть и другие способы отопить дом без газа – они могут стать выше по популярности.

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Цена топлива и его характеристики

Для обогрева помещения не важна сама конструкция, будь самая большая магистраль или минимизированная установка, при которой можно проводить отопление без котлов, батарей и труб, поменяются различные виды топлива: газообразное, твердое или жидкое.

И стоит отметить, что выбор традиционных топливных материалов не всегда будет экономически выгодным и удобным для пользователя.

• Электричество применять проще всего, однако такой способ является самым дорогим.
• Если говорить об употреблении газа, то это обойдется в разы дешевле, однако не стоит забывать, что газ, подающийся от магистрали и сжиженный газ в баллонах – принципиально разные. В общей газовой магистрали потребляется метан, а баллоны наполняют смесью пропана с бутаном, которая стоит в 5 раз дороже.
• Применение солярки в качестве топлива тоже нельзя назвать дешевым удовольствием. Помимо этого данный вид топлива при сгорании неприятно пахнет, поэтому не каждому подойдет, хоть по своим характеристикам вполне способен заменить централизовано подводимые виды топлива.
• Печное отопление с применением угля может обогреть помещение без труб, батарей и котлов, при этом стоит в 3 раза дешевле солярки.
• Торф также идеальное решение для печного обогрева, но спрессованные брикеты торфа стоят в полтора раза дороже угля и являются экономически не выгодным выбором.
• Самым дешевым выбором топлива для печной системы станет дровяное. Хоть они и стоят не дорого, но нужно учесть что дрова довольно быстро перегорают (быстрее чем уголь) и не всегда есть возможность поддерживать огонь. Поэтому рекомендуется начинать розжиг дровами, а потом добавлять уголь. Такой комбинированный метод отопления является недорогим и очень эффективным.
• Еще одним эффективным способом является (который идеально подходит для котлов с автоматической загрузкой топлива и ее подачей по необходимости) – пеллеты. Это спрессованные гранулы, состоящие из отходов древесины.

Какие схемы укладки использовать?

Схем укладки водяного теплого пола существует несколько. Их подбор зависит от таких факторов:

• размер и форма помещения;
• расстановка мебели, массивной бытовой техники;
• наличие внешних стен, выходящих на улицу.

Сегодня используются спиральные схемы укладки, когда труба выкладывается в виде одинарной спирали, при этом подающая и забирающая стороны идут параллельно. Есть вариант сдвоенной спирали, который применяется, если одна из стен помещения выходит на улицу. В этом случае небольшой участок отдельной спиралью монтируется около стены, после чего труба от него выкладывается в виде большой спирали. Вариант укладки водяного теплого пола в виде петель или змейки применяется для больших комнат.

https://youtube.com/watch?v=Wmp2j9TgTGo

После того как монтажные работы окончены, необходимо провести тестирование пола, заполнив его водой. Вода начинает подаваться в полость труб под давлением в 5-6 бар. Подобная процедура проводится примерно в течение суток. Если никаких протечек не обнаружено, сама система работает исправно, то можно начинать производить заливку цементной стяжки.

Выполняются работы по заливке, когда вся система теплого пола наполнена водой, ее нельзя сливать ни в коем случае. После заливки пол оставляется минимум на 28 дней, в течение которых он будет высыхать. Когда поверхность готова, можно укладывать выбранный тип напольного покрытия.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

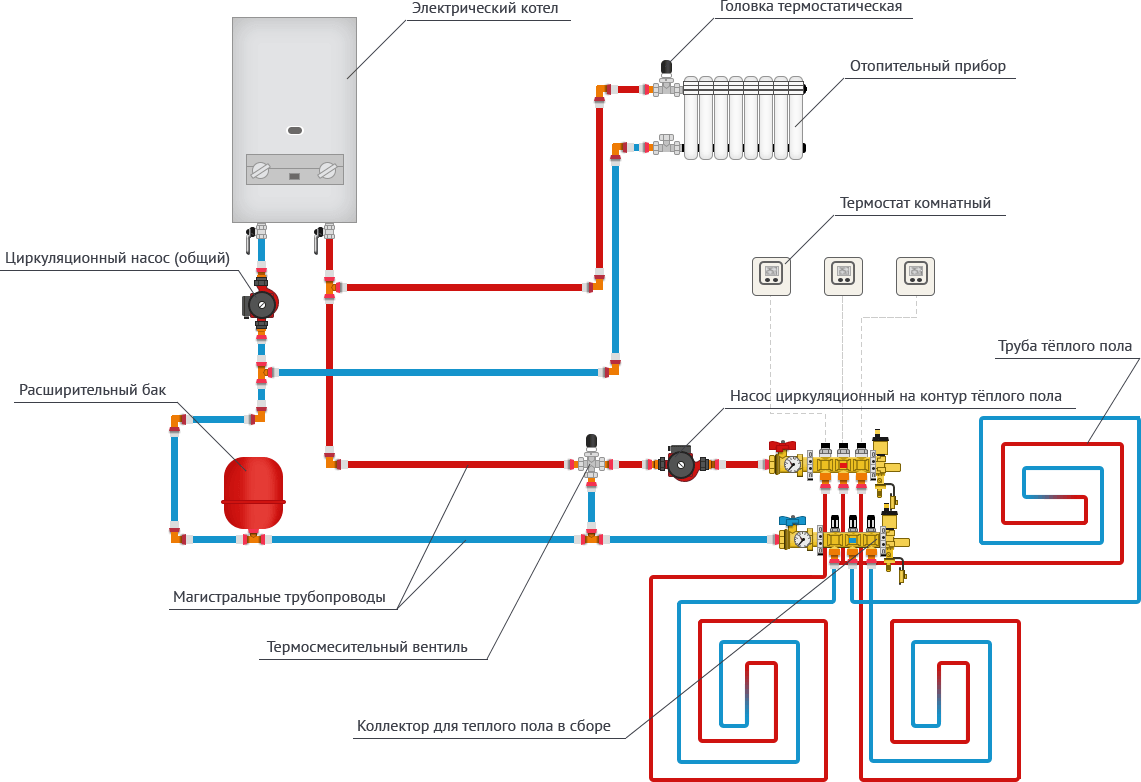

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

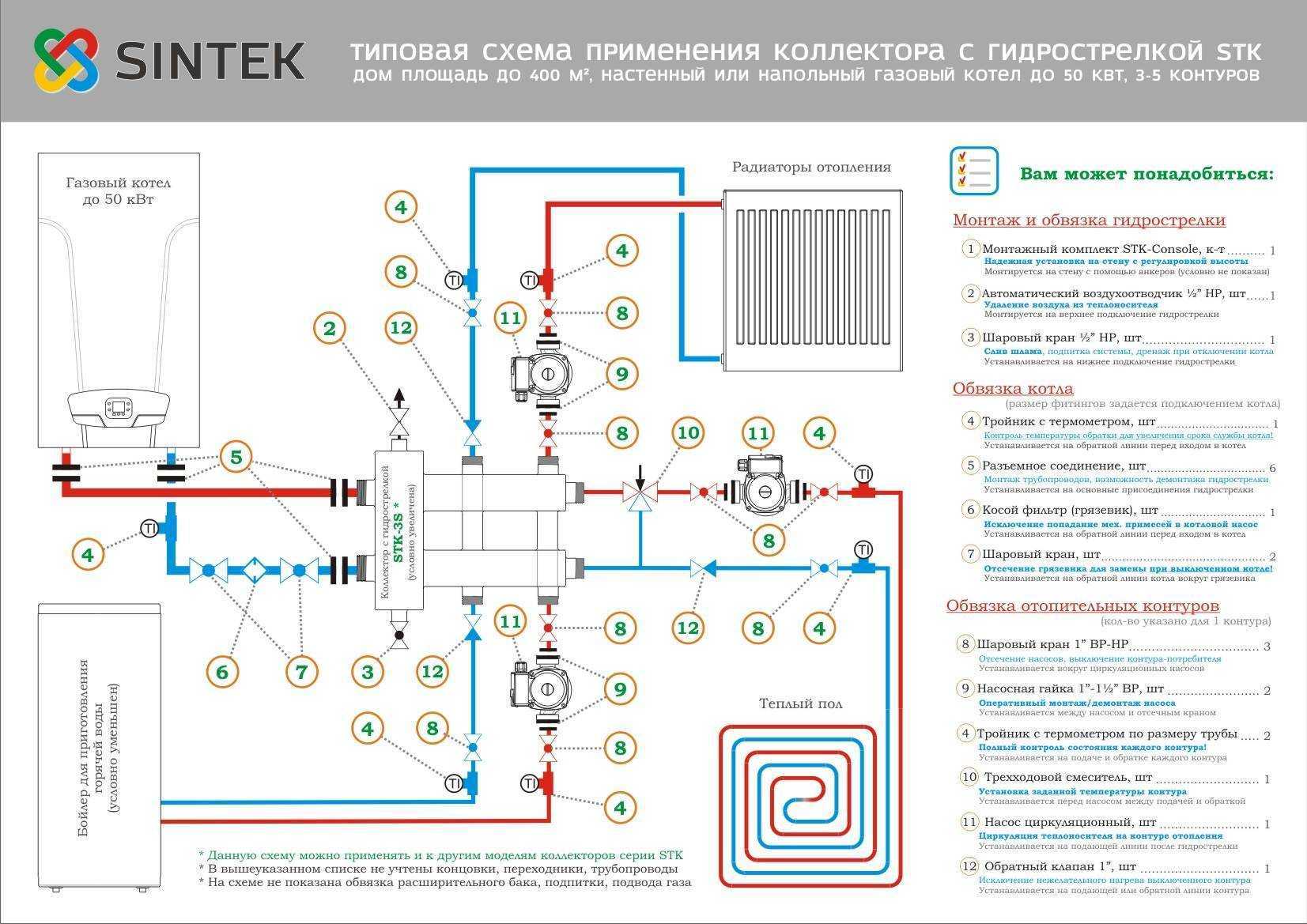

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством. Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Если не газ, то что же?

Самое доступное, дешевое и эффективное отопление загородного дома без газа — отопление дровами. В сельской местности этот способ наиболее актуален в силу доступности материала. Дрова также требуют складирования и хранения, что в деревне не представляет трудности. Устройства для топки дровами – обычные печи и твердотопливные котлы. Печь имеет то преимущество, что на ней можно готовить пищу, а на русской печи можно даже спать!

Принцип работы котла на дровах или другом твердом топливе — нагрев теплоносителя, который циркулирует по системе отопления и обогревает дом. Для концентрированного выделения тепла используются радиаторы, батареи или регистры. Котлы на твердом топливе также развиваются в нескольких направлениях – есть газогенераторные модели, пиролизные агрегаты и классические устройства, работающие по упрощенной схеме.

Электрокотлы, которые предлагают отечественные и зарубежные производители, надежны в эксплуатации, долговечны в работе, ремонтопригодны и имеют высокий КПД. Недостаток этих устройств в том, что стоимость электричества в свете его расходования котлом будет высокой, и чем больше дом, тем выше будут затраты.

Альтернатива привычным и традиционным печам и котлам – использование инновационных, экологически чистых технологий. Это топливо, которое приготовила нам сама природа, и его почти не нужно перерабатывать. Например, тепловой насос, который работает на разнице температур между слоями грунта на разной глубине и температурой окружающей среды на поверхности.

Тепловой насос все больше используется в загородных домах, так как не требует заготовки топлива на зиму, экологичен, технологичен, долговечен и сравнительно дешев. Недостаток теплового насоса — стоимость устройства и его установки, но она сопоставима с экономией при эксплуатации отопительной системы, так как не несет никаких дополнительных расходов – на ремонт, обслуживание и профилактику оборудования.

Солнечные аккумуляторы, ветряные генераторы и геотермальные источники – прерогатива горных районов, но и в горах живут люди, поэтому процент использования таких необычных источников тепла очень велик. Например, в России электроэнергию, производимую от таких природных источников, используют около 15% населения.

Итоги выбора

Если же рассуждать более приземленно, то нужно отметить, что для отопления загородного дома без газа есть несколько вариантов:

1. Электрическое – да, дорогое, но весьма эффективное. Только нужно точно быть уверенным в том, что в доме не отключат свет (в некоторых регионах при определенных климатических условиях такое случается). Электричеством можно отопить довольно большую площадь дома, но сразу приготовьтесь заплатить за это удовольствие большую сумму денег.
2. Дровяное/угольное. Наиболее приемлемый вариант, только рассматривайте не установки печи или камина, а разводку отопительной системы по всему дому, покупку радиаторов и труб, насоса для принудительной циркуляции жидкости в системе. Еще один момент – вместо воды можно залить в систему для твердотопливного котла специальную незамерзающую жидкость – тогда не будут страшны даже самые сильные морозы.
3. Пропановое. Такое отопление можно использовать только в том случа, если в загородный дом вы приезжаете исключительно на выходные. Если же в строении кто-то постоянно проживает, то пропан для отопления обойдется очень дорого.

Даже если в частном доме не предвидится подключение магистрального газа, можно подобрать альтернативу такому типу отопления. Нужно только внимательно изучить информацию о каждом варианте, проконсультироваться со специалистами и сделать окончательный выбор.
