Разновидности трехпроходных кранов
Классификация трехходовой арматуры выполняется по 3-ем основным признакам: типу привода, способу монтажа на трубопровод и размеру пропускного отверстия. По последнему параметру краны делятся на :
- полнопроходные;
- редуцированные.
В редуцированных конструкциях сечение пропускного отверстия составляет 70-80% от диаметра трубы, к которой присоединяется арматура. В сравнении с полнопроходными аналогами такие изделия стоят значительно дешевле, что обуславливает их широкое применение в бытовых системах, где некритичны потери давления рабочей среды. В полнопроходной арматуре размер пропускного отверстия идентичен диаметру трубопровода, гидравлические потери в системе с таким краном минимальны.
Полнопроходные трехходовые краны с электроприводом
В зависимости от типа управляющего механизма трехпроходной кран может быть:
- с ручным приводом (рычаг либо ручка-бабочка);
- с ручным приводом + механическим редуктором (редуктором комплектуется арматура средних диаметров с целью уменьшения необходимых для управления затвором усилий);
- с автоматическим приводом (электрическим, гидравлическим либо пневматическим);
- с автоматическим приводом + терморегулятором.
Арматура в последнем варианте исполнения способна функционировать в полностью автоматическом режиме — терморегулятор позволяет задать требуемую температуру рабочей среды на выходе, для достижения которой контроллер будет самостоятельно изменять режим работы крана.
Трехходовой фланцевый кран
По способу установки на трубопровод трехпроходная арматура классифицируется на следующие разновидности:
- фланцевая;
- муфтовая (резьбовая);
- под приварку.
В быту чаще всего применяются муфтовые краны, среди преимуществ такого соединения — простота установки и возможность быстрого демонтажа. В зависимости от типа муфты арматура может иметь внутреннюю (ВР) либо наружную (НР) резьбу. Конструкции для радиаторных систем отопления часто выполняются с накидной гайкой типа «американка«, что значительно облегчает их монтаж поскольку снимается необходимость вращения крана вокруг своей оси при затяжке резьбы.
Резьбовое соединение подлежит обязательному уплотнению такими материалами как лен, пакля либо ФУМ-лента. Уплотнитель наматывается на резьбу трубопровода тонким слоем (толщина до 1 мм), обеспечивая герметичность соединения и полное отсутствие протечек. Арматура должна быть затянута на резьбу трубы не менее чем на 5 полных витков.
Уплотнение льном при установке муфтовой арматуры
В промышленной сфере наиболее востребованным является фланцевый способ монтажа. На присоединительных патрубках такой арматуры размещены фланцы, представляющие собой стальные пластины (форма круглая, реже — квадратная), по периметру которых расположены отверстия под крепежные элементы — винты либо шпильки.
При установке крана на торцевую часть стыкующейся трубы наваривается ответный фланец, размеры и конфигурация которого соответствуют исполнению арматурного фланца. Между пластинами укладывается прокладка из паронита либо резины, и фланцы стягиваются между собой винтами.
Трехпроходной кран под приварку применяется на трубопроводах с повышенным уровнем ответственности — сварочное соединение способно выдерживать максимальное рабочее давление. Также данный метод стыковки используется при монтаже трубопроводов подземной укладки.

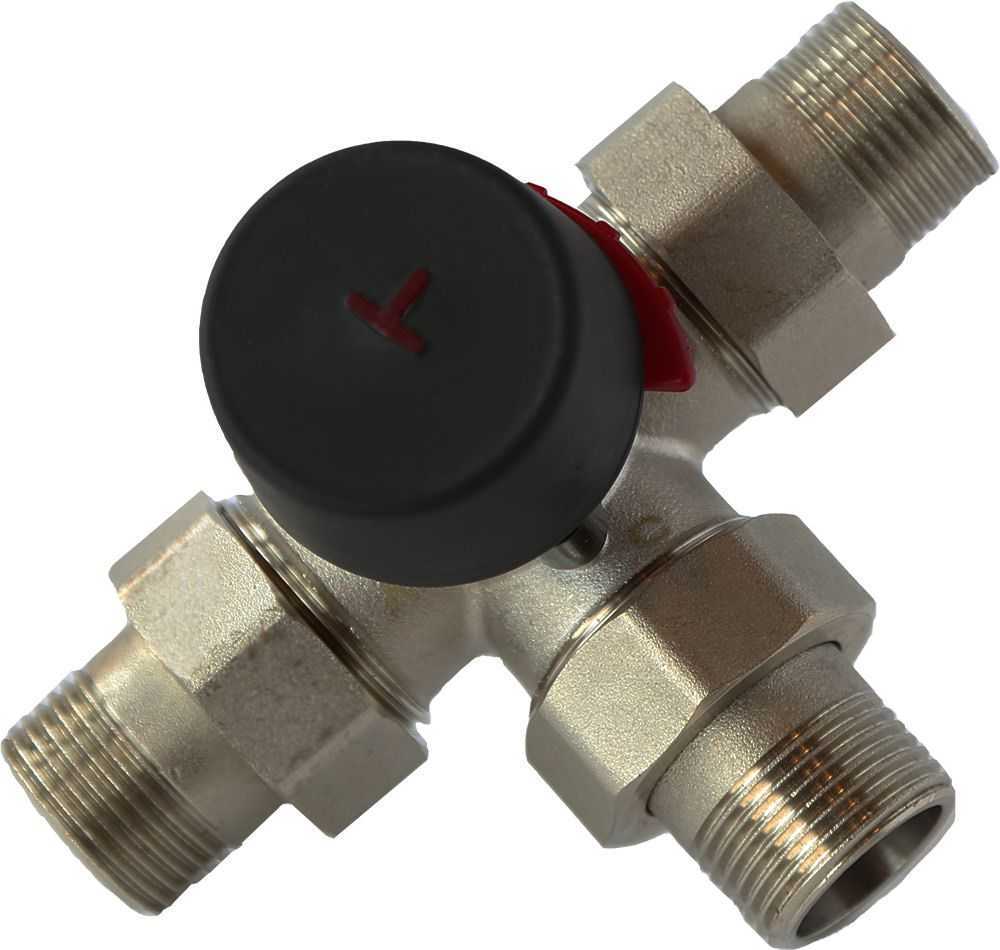

Что такое трехходовой кран?
По-другому механизм именуют тройником. Его основные задачи:
- Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
- Разделять поток воды по разным веткам и разводить по направлениям.
Устройство трехходового крана
По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:
- Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
- Затвор, имеющий несколько проходных каналов.
- Несколько отверстий – входное и для холодной, горячей воды.
Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:
- смешивает два потока в один;
- разделяет один поток на две линии.
Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.
Плюсы и минусы трехходовых кранов
| Достоинства | Недостатки |
| Компактность и эргономика | Ограниченный функционал |
| Удобное управление. Мягкое плавное движение затвора при переключении режимов | |
| Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором | Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения |
| При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы | |
| Высокая герметичность затвора | |
| Низкий уровень гидравлического сопротивления | Быстрый износ и частое заклинивание при работе в режиме регулировки |
| Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды | |
| Простая понятная конструкция и принцип работы | |
| Легкость монтажа | Ограниченный температурный режим: максимум 200 °C |
| Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности | |
| Длительный срок эксплуатации |
Выбор крана
Чтобы купить правильный тройник следует:
Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов
Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия
Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.
При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов
Основные преимущества
Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:
Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности
- Трёхходовой кран не нуждается в индивидуальном контроле.
- Длительный эксплуатационный срок.
- Для монтажа не нужно прилагать больших усилий.
- Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
- Минимальный показатель гидравлического сопротивления.
- Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
- Отсутствуют зоны, в которых могла бы застаиваться жидкость.
Что такое трехходовой кран?
По-другому механизм именуют тройником. Его основные задачи:
- Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
- Разделять поток воды по разным веткам и разводить по направлениям.
Устройство трехходового крана
По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:
- Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
- Затвор, имеющий несколько проходных каналов.
- Несколько отверстий – входное и для холодной, горячей воды.
Принцип работы трехходового крана
Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:
- смешивает два потока в один;
- разделяет один поток на две линии.
Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.
Изделия из легированной стали (кран хладостойкий)
Такие краны выпускают из легированной стали (как правило, марки 09Г2С) и используют при температурах ниже -60С. По остальным характеристикам изделия идентичны стальным.
Кран шаровой нержавеющий
Изделие изготавливается из нержавеющей стали (марки 12Х18Н10Т и подобных) и широко используется в промышленности.
Ключевые преимущества:
- широкий диапазон рабочих сред;
- применимость при температуре ниже -60С.
Недостатки:
- высокая стоимость;
- ограниченный выбор моделей – в продаже преимущественно с Ду 8-300 мм;
- длительная поставка большей части изделий.
Чугунный кран
Шаровый кран из чугуна стоит дороже, поскольку стальной выпускается массово. Вот почему большинство производителей отказались изготавливать чугунные изделия, и с 2010 года в нашей стране чугунные краны выпускает единственный производитель.
Кран полипропиленовый
Пластиковые изделия выпускаются, как правило, из полипропилена и устанавливаются на пластиковых трубах.
Ключевые преимущества полипропиленовых кранов:
- долговечность – изделия долго служат подобно латунным;
- доступная стоимость;
- легкий вес.
Ключевой недостаток изделий – возможность установки лишь на пластиковые трубы.

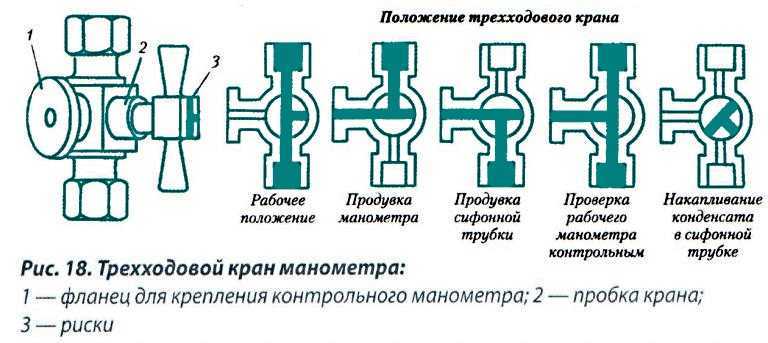

Трехходовой кран для манометра: цели применения, варианты
Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.
Цели
Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.
Его установка преследует следующие цели:
Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр.
- 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним. Считается, что это значительно снижает возможность отказа (залипания стрелки).
- Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды. При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.
Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.
В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.
Варианты выполнения
Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.
Пробковый натяжной
Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:
Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.
- Одна трубная и одна метрическая резьба плюс дренажное отверстие.
- То же, но с рукояткой (рычагом либо бабочкой).
- Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.
Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:
- Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
- Постоянный риск оторвать хвостовик пробки при подтяжке гайки.
Конструктивные особенности
В общем виде регулировочные краны для радиаторов отопления состоят из трех элементов. Это наружный герметичный корпус из металла, затвор с проходными каналами, отличающимися по показателю внутреннего сечения и патрубки. При этом в зависимости от спецификации регулировочный кран на радиатор отопления может отличаться по некоторым критериям.
Они подразумевают специфические характеристики, которые варьируются в зависимости от модели крана, это:
- механика затвора (сальниковая или натяжная);
- форма заглушки (встречается S-, L- и Т-образная форма);
- тип затвора (шаровидный, цилиндрический или конусный);
- принцип подсоединения к контуру (муфтовый, фланцевый, сварной, штуцерный и пр.);
- способ управления (автоматика, полуавтоматика, ручное управление).

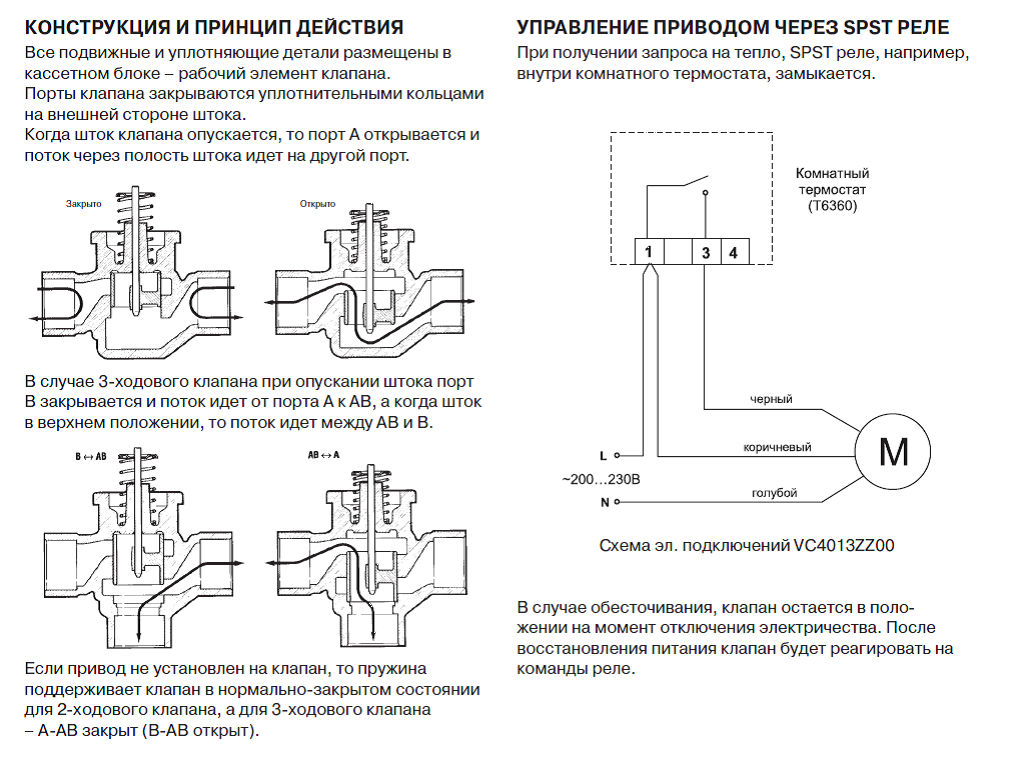

Как это работает
Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:
- с переменным гидрорежимом;
- с постоянным.
В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.
Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу
Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.
Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.
И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.
Преимущества и недостатки изделий
Кран шар обладает следующими преимуществами:
- легкий вес;
- небольшая строительная длина;
- невысокое гидравлическое сопротивление рабочего вещества;
- возможность монтажа в любом положении в пространстве;
- превосходное соотношение стоимости и качества;
- высококлассная герметичность;
К недостаткам изделий относятся:
- высокая величина крутящего момента, необходимого для поворота рукоятки;
- появление гидравлических ударов в водопроводе, когда быстро открывается кран;
- необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
- плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.
Краны шаровые латунные – особенности
Преимущества:
- широкий выбор моделей разных производителей;
- доступная стоимость;
- высокая скорость поставки;
- эксплуатационные качества, оптимальные для воды и газа;
- стойкость к механическим воздействиям.
Недостатки:
- небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
- нестабильная работа, если рабочая температура превышает 200С;
- невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
- отсутствие приварной модели.
Краны шаровые стальные – особенности
Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.
Преимущества:
- низкая стоимость;
- широкий выбор моделей разных производителей;
- высокая скорость поставки;
- эксплуатационные качества, оптимальные для воды и газа;
- широкий ассортимент
- стойкость к механическим воздействиям.
Недостатки стальных кранов:
- возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
- невозможность использовать изделия на слабоагрессивных средах;
- нестабильность при рабочей температуре ниже -40 град С;
Сферы применения
Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.
Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!
Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно

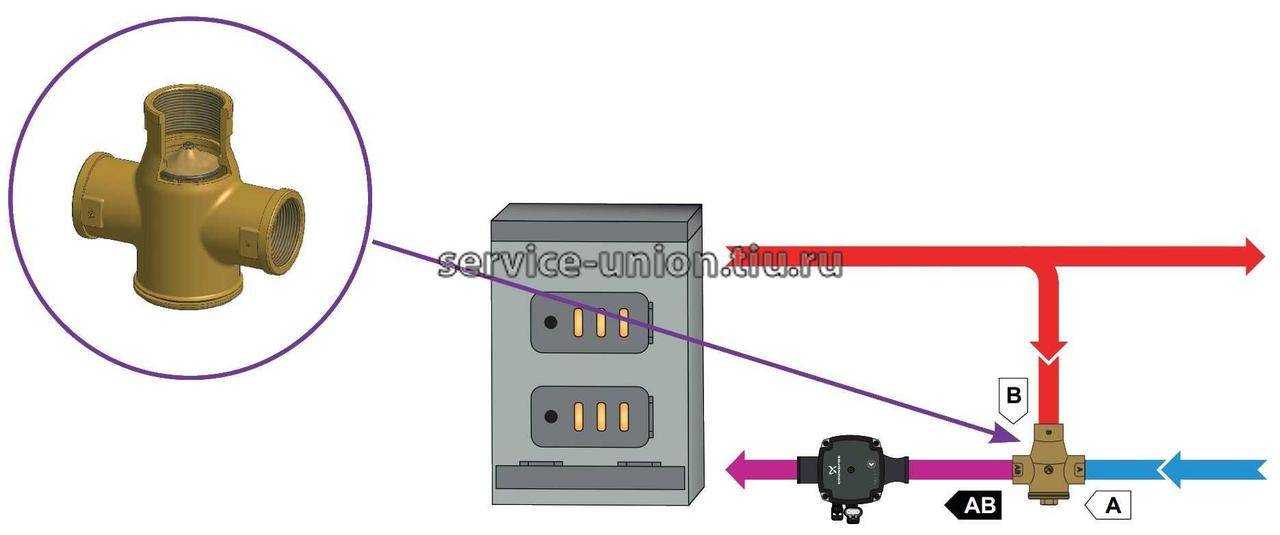

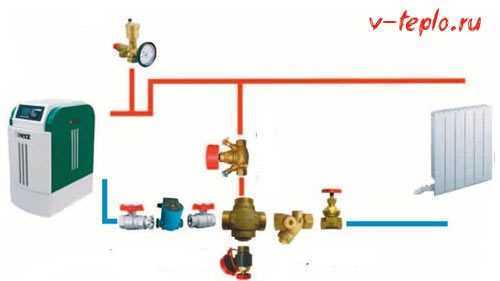

В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений
Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.

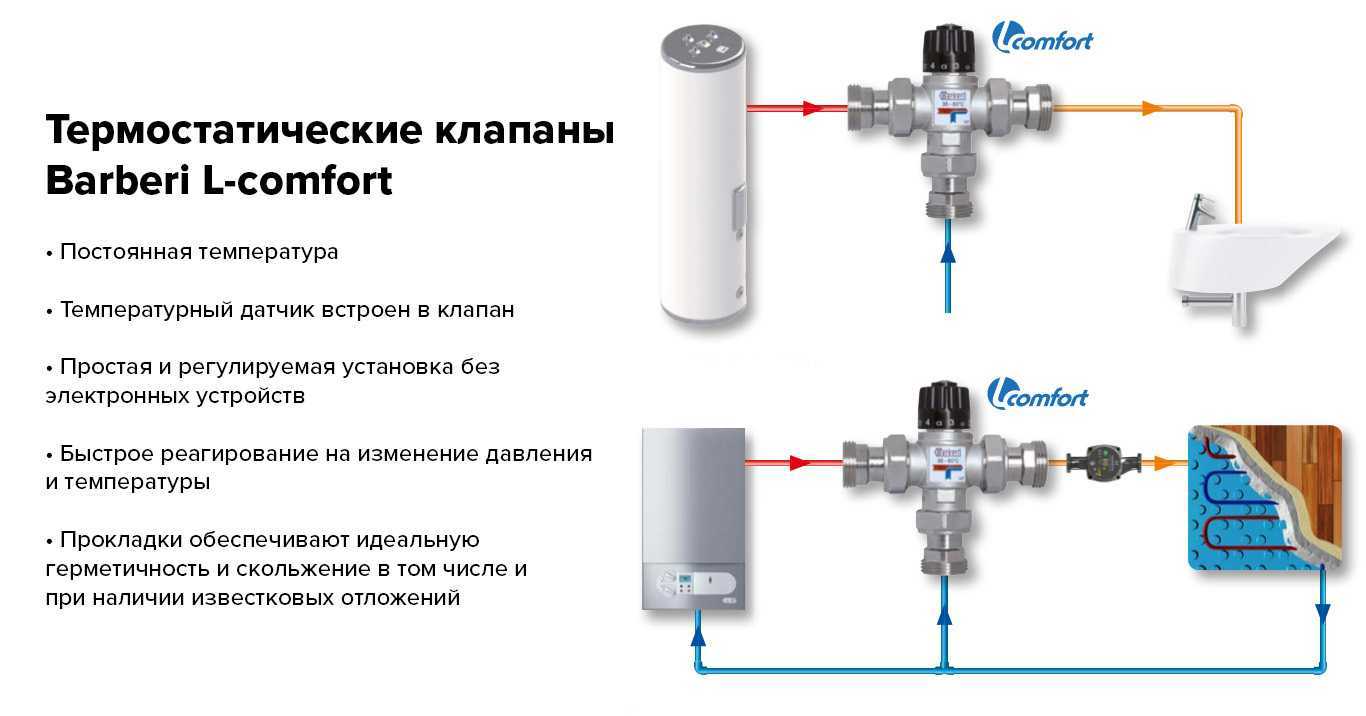

Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.
Предохранительный клапан для бойлера
Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут
Критерии выбора
На рынке представлено несколько сотен разновидностей шаровых кранов от отечественных, китайских и европейских производителей, для оптимального выбора следует учитывать следующие факторы:
а). Условно шаровые краны по сфере применения в быту можно разделить на несколько групп в зависимости от конструктивного исполнения их корпуса и ручки:
Консольные краны с ручкой в виде рычага всегда ставят около стояка рядом со счетчиками воды для общего отключения водоснабжения в квартирах или домах. Благодаря длинному рычагу в условиях ограниченного доступа, особенно при наличии лючков малого размера, ими намного удобнее пользоваться из-за малого приложения усилий. Также одноручные краны устанавливают в любых других местах с затрудненным доступом, к примеру, около гибкой подводки унитазов.
Для подключения шлангов стиральных, посудомоечных машин используют специальные краны, имеющие эстетичный внешний вид благодаря одинаковому покрытию всех элементов. Обычно их ручка выполнена в виде плоского короткого рычага.
В остальных случаях, к примеру, для подвода воды к смесителю под мойкой, ставят краны с ручкой-бабочкой, которая занимает небольшое пространство. Также краны с бабочками ставят в случае их расположения на открытых местах трубопроводов, возле которых проходят люди и есть возможность контакта пользователя с арматурой.

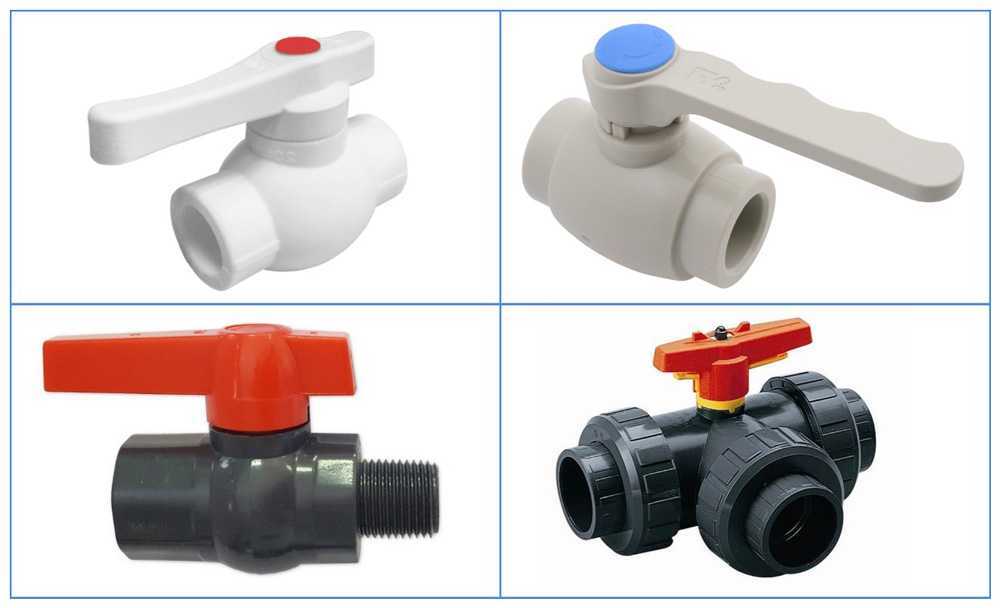

Рис. 10 Краны из полимерных материалов
a). Номинальное давление, указанное на корпусе прибора, соответствует его рабочему при определенной фиксированной температуре, обычно ее значение принимают равным 20 °С. При эксплуатации запорной арматуры в среде с более высокими температурными параметрами, показатель выдерживаемого напора падает – это следует учитывать при выборе прибора для работы в экстремальных условиях.
b). На отечественном рынке представлено немалое количество дешевых подделок китайского производства продукции известных мировых брендов. Основной признак оригинального товара — литье с выступающими буквенно-цифровыми обозначениями номинальных давления и диаметра проходного канала, логотипа фирмы, иногда даты выпуска изделия. Если отсутствует одно из буквенно-цифровых обозначений или маркировка выгравирована на корпусе — это одни из явных признаков подделки.
c). Если приобретается дорогой, бюджетный кран для условий интенсивной эксплуатации, лучше отдать предпочтение разборным видам. Так как их вторая часть в виде муфты во время всего периода эксплуатации находится в неподвижном состоянии, то кольцевая прокладка прослужит довольно долгий срок и корпус вряд ли даст какую-либо течь. В этом случае в самом кране при износе прокладок можно заменить седельные и штоковые кольца.
e). Пластиковые краны удобны для использования снаружи домов в трубопроводах холодной воды, особенно в зимнее время года. Они не подвержены коррозии, не промерзают при отрицательных температурах, их поломка или протечка не грозят катастрофическими последствиями.

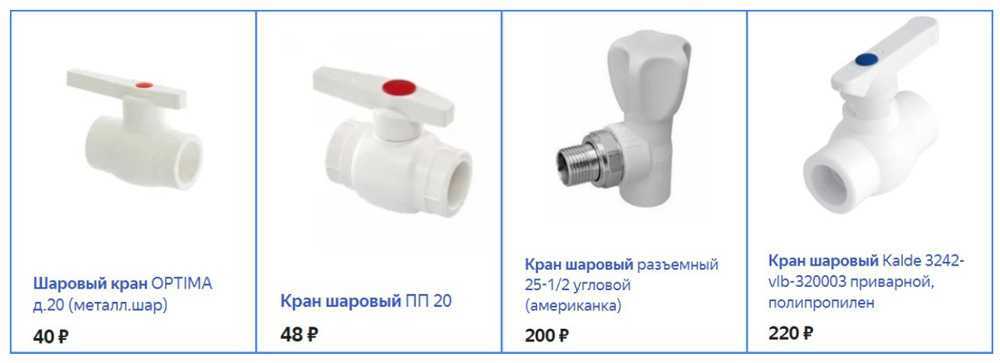

Рис. 11 Полимерные краны — стоимость
https://youtube.com/watch?v=d6hbpRwzlok
Для чего необходимо регулировать тепловой поток в системе отопления?
Во время составления проекта отопления дома необходимо выполнить расчет тепла, благодаря которому подбирается оптимальная производительность оборудования, мощность магистрали и тепловое равновесие во всем доме. В процессе функционирования режим может меняться вследствие многих причин:
- изменение температуры на улице;
- солнечная активность;
- порывы ветра;
- тепловые излучения от бытовых приборов.
В результате происходит нарушение расчетного температурного баланса. Но нельзя же снять или заглушить отдельные секции отопительных батарей. Чтобы исключить такую ситуацию требуется установка дополнительных элементов, с помощью которых регулируется температура теплоносителя.

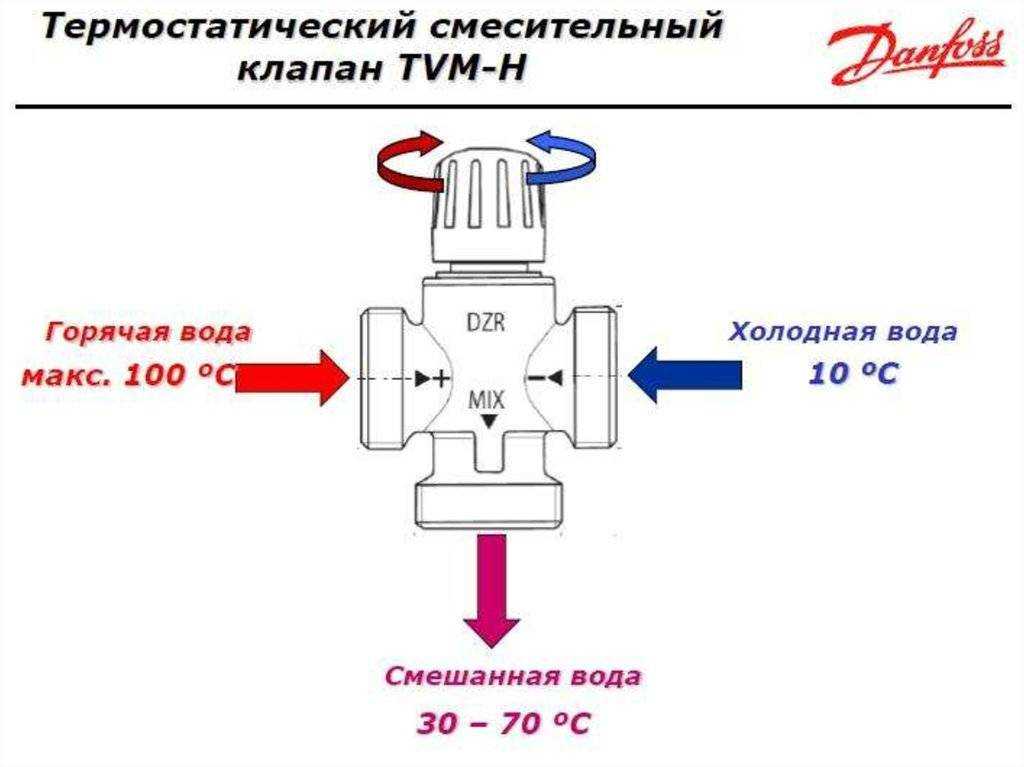

К достоинствам трехходового смесительного клапана можно отнести:
- простой монтаж;
- долгий срок эксплуатации;
- функциональные особенности;
- практичность;
- возможность самостоятельного изменения температуры жидкости.
Из отрицательных моментов нужно выделить: высокую стоимость и невозможность функционирования с загрязненными потоками
Как выбирать трехходовый кран
Перед покупкой трехходового смесителя нужно решить такие вопросы:
- Сфера использования.
- Максимальная температура нагрева транспортируемой среды.
- Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
- Рабочее давление системы.
- Способ управления. Для «теплого пола» лучше брать модели с приводом.
Основные технические характеристики трехпроходного крана можно увидеть на корпусе.
Популярные производители трехходовых кранов
Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:
- Немецкий бренд Danfoss.
- Шведского производителя ESBE.
- Австрийскую компанию HERZ.
- Русско-итальянский бренд Valtec.
Примерные цены на трехходовые краны
Стоимость запорно-регулирующей арматуры зависит от:
- Габаритов.
- Материала, из которого она изготовлена.
- Технических параметров.
Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.
Монтаж трехходового крана
Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:
Обеспечить свободный доступ к месту монтажа. Установить тройник рычагом вверх или наружу. Главное, чтобы этот элемент мог свободно двигаться в заданном направлении
Обращать внимание на стрелки, которые есть на системе. Они указывают, в каком направлении будет перемещаться поток
Установить фильтры на теплоносители низкого качества. Трехходовый кран в отопительном контуре монтировать перед циркуляционным насосом. Уплотнить резьбовые соединения герметиком или войлоком. При сваривании соединений необходимо избегать образования окалин.
Как вам статья?
Мне нравитсяНе нравится
Обслуживание
Перечень неисправностей кранов, каковые смогут быть самостоятельно устранены, более чем мал.
- Протечка при закрытом пробковом вентиле свидетельствует недостаточный прижим либо попавший под пробку мусор. Разберите вентиль, протрите седло и пробку и соберите его заново. Гайку на хвостовике стоит подтягивать только в том случае, если течь сохранится по окончании прочистки.
- Течь по штоку шарового вентиля говорит о выработке уплотнительного кольца. В случае если у вентиля имеется обжимающая шток гайка, ее возможно подтянуть на один-два оборота.
https://youtube.com/watch?v=bXU1AJ9qIR0
В случае если уплотнитель прижат рукояткой и проложенной под нее шайбой — при закрытом вентиле снимите их и уложите поверх уплотнения пара витков ленты ФУМ.
Установка
Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?
Инструкция, в неспециализированном-то, в полной мере стандартна:
- На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.
- Для тёплой и холодной воды лучше применять полимерную герметизирующую нить (ТангитУнилок и аналоги). В ее отсутствие хорошей итог дает сантехнический лен, пропитанный любой быстросохнущей краской, герметиком либо олифой.
https://youtube.com/watch?v=zvZTPoZ5P4M
Варианты работы
Для этого его одновременно подсоединяют к холодной и горячей воде
Схема подключения располагается на самом устройстве, вы сможете понять ее, обратив внимание на стрелки, которые указывают направление движения теплоносителя. В этом случае горячая вода, которая идет от котла, называется подачей, тогда как остывшая холодная вода носит название обратки
Если кран будет полностью открыт, в него одновременно станут поступать обратка и подача, смешиваясь при этом. В конечном итоге удается добиться того, чтобы температура теплоносителя на выходе имела усредненное значение.
Трехходовой кран для отопления может быть и полностью открыт. В этом случае к радиаторам поступает вода, которая сразу же идет от котельного оборудования. В результате этого можно добиться максимального нагрева батарей. Когда кран закрывается, к приборам поступает лишь обратка. Частично закрытый кран позволяет добиться усредненного значения, ведь подача и обратка будут смешиваться.
Виды трехходовых клапанов и особенности их работы
Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:
У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.
К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.
По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.
Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.
| Автономный смесительный трехходовой клапан | |
| Плюсы | Минусы |
| Низкая цена | Необходимость подбора клапана под температурный режим обратки теплогенератора |
| Контроль температурного режима теплоносителя | Нельзя изменить установленный заводом-изготовителем температурный режим |
Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.
| Смесительный трехходовой клапан ручного управления | |
| Плюсы | Минусы |
| Относительно низкая цена | Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды |
| Контроль температурного режима теплоносителя | |
| Возможность изменения температурного режима в процессе эксплуатации | Неравномерное прогревание отопительного контура |
Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.
Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.
Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.
Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.
| Смесительный трехходовой клапан с терморегулятором | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменить температурный режим | Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы |
| Равномерное прогревание отопительного контура |
Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.
При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.
| Смесительный трехходовой клапан с электроприводом | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменения температурного режима | Повышенный расход электроэнергии |
| Точная регулировка температуры потока теплоносителя | Увеличенный расход теплоносителя |
| Равномерное прогревание отопительного контура |
