Как измерить диаметр трубы - все доступные и недоступные способы

Численная величина диаметров стальных труб

Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:

условный проход (или номинальный диаметр);
наружный диаметр трубы;
толщина стенки.

Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.

Табличные значения диаметров стальных труб

Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.

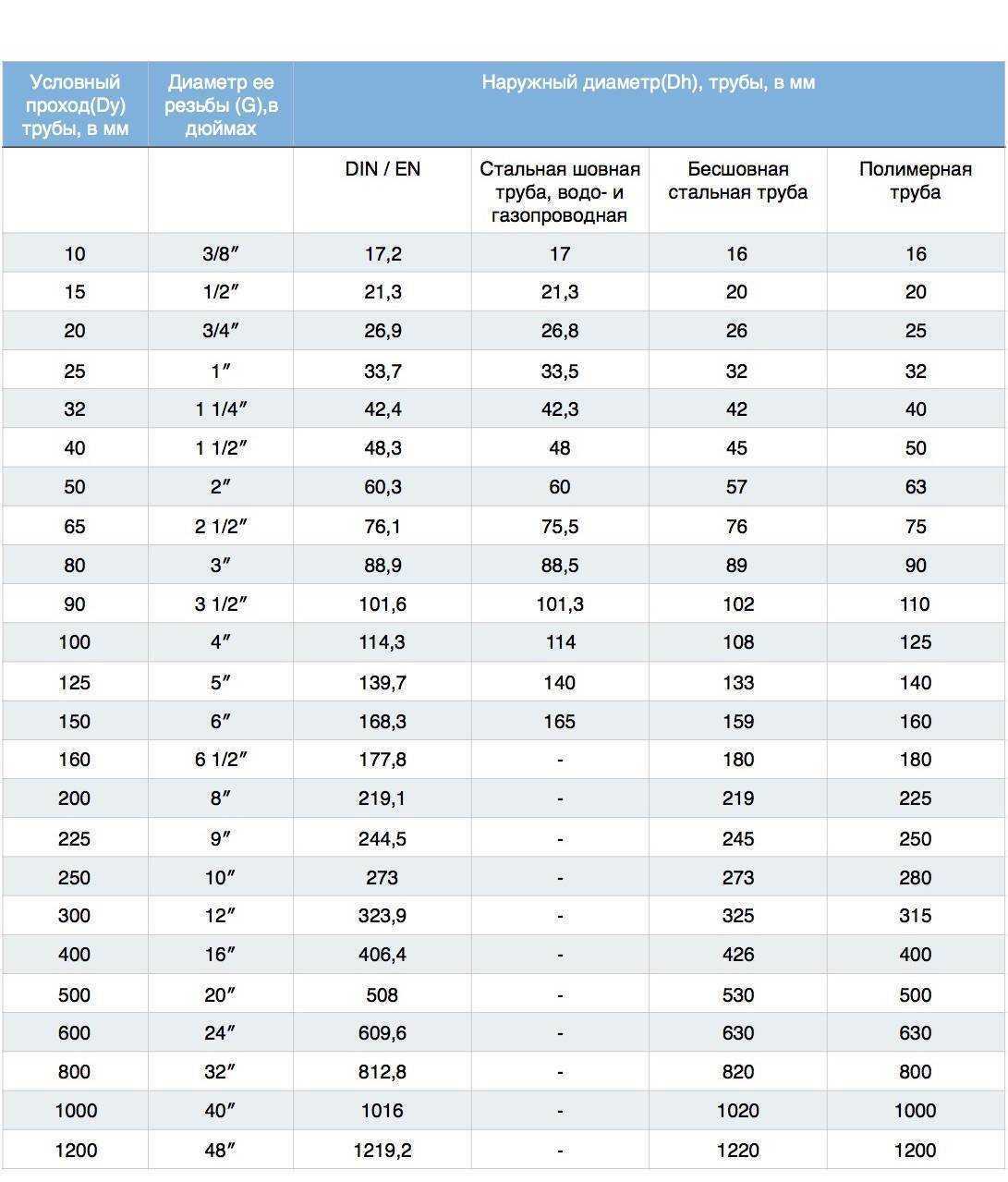

Таблица 1. Типоразмеры стальных сварных и бесшовных труб
Условный проход трубы (Dy) мм	Диаметр резьбы (G), дюйм	Наружний диаметр трубы (Dнар),мм
Водогазопроводная труба стальная	Бесшовная стальная	Полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах

Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм

Как правильно перевести дюймы в миллиметры

Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?

Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.

Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц

При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр

Таблица 2. Значения диаметров стальных труб в соответствии с дюймовой размерностью
Диаметры, дюйм	Диаметры, мм
1/2	d15
3/4	d20
1′	d25
1’/1/4	d32
1’/1/2	d40
2′	d50
2’/1/2	d65
3′	d89
4′	d100

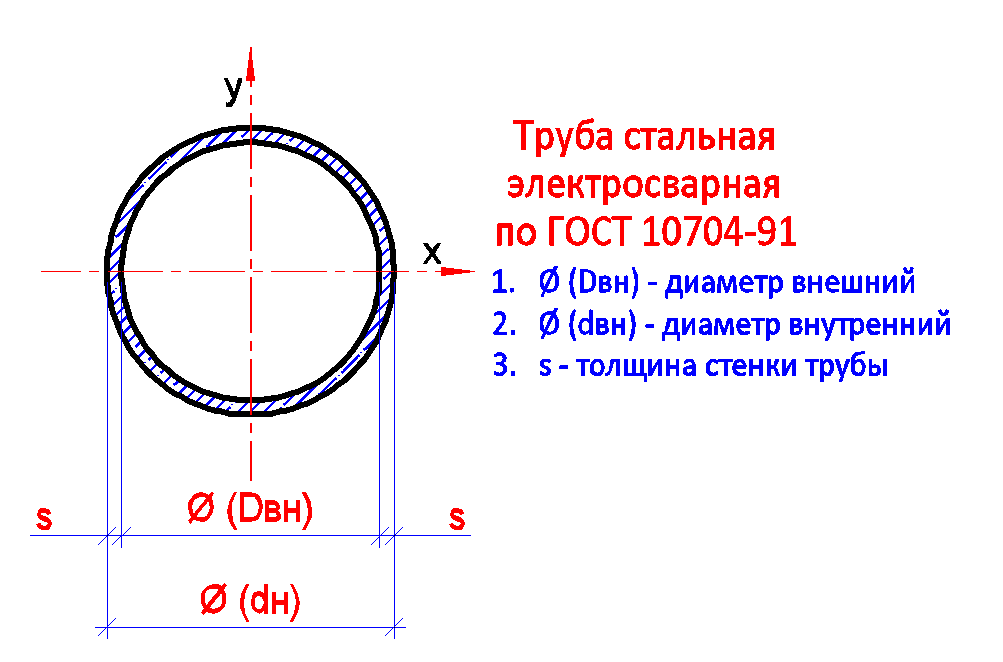

Диаметр — это…

Диаметр – это в первую очередь, хорда. Так называют отрезок (что это?) прямой, который соединяет две определенные точки. В нашем случае эти точки располагаются на максимально отдаленном друг от друга расстоянии на окружности, благодаря чему хорда проходит через ее центр.

В то же время диаметром еще называют и длину это самой хорды. Кстати, аналогичные определения применимы не только к окружностям, но и к другим геометрическим фигурам, таким как шар или сфера.

Графически это выглядит вот так:

Само слово «диаметр», как и многие термины в нашем языке, пришло из Древней Греции. Ведь именно в этой стране жили прославленные математики, такие как Евклид, Пифагор, Архимед, Платон. Так вот, греческое слово можно перевести как «поперечник».

Интересно, что во многих современных языках есть также похожие слова. Например, на латыни это «diametrus». А в русском языке мы нередко употребляем слово «диаметральный».

Например, говорим «диаметральные взгляды» или «диаметральные точки зрения», подразумевая совершенно противоположное отношение к чему-либо. Ну, точно как противоположные точки на окружности, разделенные диаметром.

Измерение труб с помощью фотосъемки (метод копирования)

Измерение фотосъемкой

Этот нестандартный метод применяется при полной недоступности к трубе любого размера.

К измеряемой трубе прикладывают линейку или любой другой предмет, размеры которого заранее известны любому мастеру (часто в этом случае используют спичечный коробок, длина которого составляет 5 см, или монету). Далее этот участок трубы с приложенным предметом фотографируют (кроме фотоаппарата в современных условиях доступно использование и мобильного телефона). Следующие вычисления размеров производятся по фотоснимкам: на снимке измеряют визуальную толщину в мм, а затем переводят ее в реальные значения, учитывая масштаб фотографий.

Обмер крупного изделия рулеткой, линейкой, штангенциркулем и без него

Обмер крупного изделия потребует тщательных расчетов

Трубу с солидными габаритами обмерить несложно. Для этого определяют окружность посредством рулетки либо шнура и находят диаметр заготовки по формуле D = L/число Пи. Первое значение – это диаметр трубы, второе – окружность. К примеру, окружность составляет 35,2 см, тогда D равняется 11, 2 сантиметра или 112 мм (35,2:3,14).
Что делать при полной недоступности элемента

Не найден доступ к трубам? Обмеры осуществляют методом копирования. Небольшой объект с известными габаритами приставляют к поверхности изделия и фотографируют. По полученному фотоснимку производят вычисления. Видимая толщина элемента определятся до миллиметра. Подсчеты переводят в реальный размер, ссылаясь на масштаб съемки. Диаметр труб необходимо измерять с большой точностью, так как от этого показателя зависят многие функции трубопроводных коммуникаций.

Размеры металлических труб из чугуна

В сравнении со стальными трубами, чугунные детали для монтажа коммуникаций не отличаются таким сортаментом. Для изготовления чугунной трубной продукции используют только один метод — прокат. Рассмотрим основные геометрические параметры чугунных изделий, полученных посредством проката:

Наружный показатель сечения трубы варьирует от 50 до 150 мм.
Показатель толщины стенки чугунного проката может составлять от 4 до 5 мм.
Минимальная длина чугунных труб составляет 0,75 м, а максимальная не превышает 2,2 м.

Чугунные трубы имеют свои размеры, отличные от стальных изделий

Вышеперечисленные геометрические характеристики определяют и эксплуатационную область чугунных труб. Как правило, такие изделия используются для монтажа канализационных коммуникаций. В большинстве случаев канализационные линии, выполненные из чугуна, являются безнапорными (самотёчными). Это означает, что они отводят сточные воды от потребителей без участия специального насосного оборудования.

Измерение труб с помощью фотосъемки (метод копирования)

Измерение фотосъемкой

Этот нестандартный метод применяется при полной недоступности к трубе любого размера. К измеряемой трубе прикладывают линейку или любой другой предмет, размеры которого заранее известны любому мастеру (часто в этом случае используют спичечный коробок, длина которого составляет 5 см, или монету). Далее этот участок трубы с приложенным предметом фотографируют (кроме фотоаппарата в современных условиях доступно использование и мобильного телефона). Следующие вычисления размеров производятся по фотоснимкам: на снимке измеряют визуальную толщину в мм, а затем переводят ее в реальные значения, учитывая масштаб фотографий.

Стандартная маркировка стальных труб

Все необходимые данные наносятся на трубы по определенному стандарту.

Расположение обозначений

Ручная маркировка стальной трубы печатается на определенном расстоянии от конца изделия: не менее 2 см и не далее 50 см. При механизированном нанесении обозначений это значение увеличивается и составляет 0,1 м и 1,5 м.

Размер обозначений

Буквенные и числовые обозначения трубы должны иметь определенный размер, который также регламентирован определенным нормативным документом. Знаки должны иметь высоту не меньше 0,5 см и не больше 3 см, а ширину — от 0,3 см до 1,2 см. Размер обозначений определяется в соответствии с параметрами трубы.

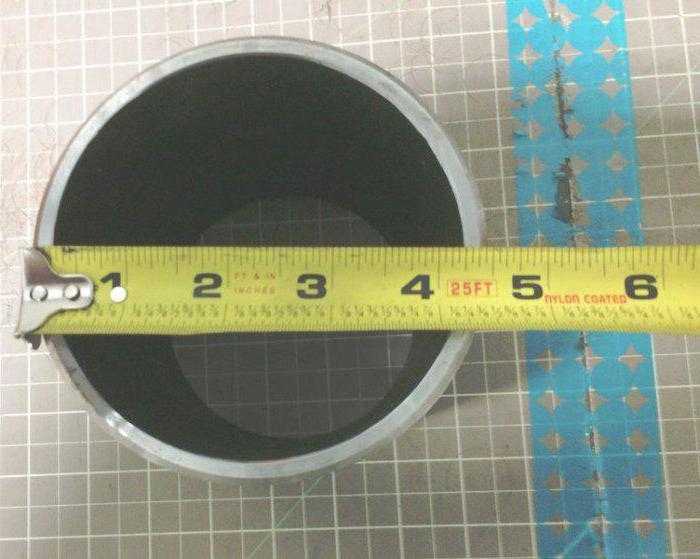

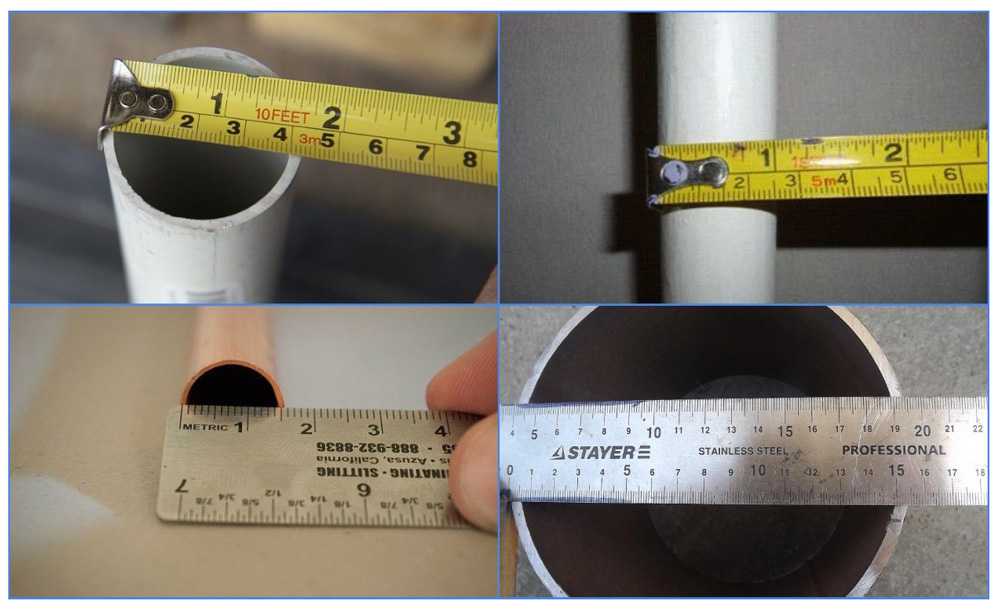

Замеряем линейкой и рулеткой

Если на трубе видно сечение, то диаметр можно замерить обычной линейкой. Прикладываем ее к области среза так, чтобы шкала проходила ровно по центру.

Берем расстояние между нужными точками (для внутреннего или наружного диаметра). Расстояние между крайними точками будет наружным диаметром. Если нужен внутренний размер, то можно узнать толщину стенок и вычесть их из получившейся цифры.

С линейкой все ясно, а как измерить диаметр трубы рулеткой?

Этот инструмент подойдет для сплошных и больших конструкций, к которым сложно подобраться. Оборачиваем изделие так, чтобы лента со шкалой плотно прилегала, и находим место ее пересечения. Получившаяся цифра – это длина окружности.Чтобы получить диаметр, разделим ее на число Пи(3,14).

Измерение маленьких и больших изделий

В домашнем хозяйстве проще всего пользоваться штангенциркулем, если элемент доступен для измерения. Им можно измерить трубу Ø до 150 мм. Инструмент прикладывается к торцу изделия, измерительные ножки плотно прижимаются к внешним стенкам изделия, результат считывается по шкале. Если трасса недоступна, то штангенциркуль прижимается не к торцу изделия, а к боковой плоскости перпендикулярно к самому изделию.
Измерение штангенциркулем

Большой диаметр меряется при помощи рулетки или гибкого шнура – замеряют длину круга изделия и рассчитывают сам диаметр.

Дистанционный замер параметра

Если нет ничего под рукой, или труба недоступна, измерить Ø можно при помощи телефона с камерой или электронного фотоаппарата. Метод основан на сравнении размеров: около трубы размещают предмет с известными габаритами, например, зажигалку (ее длина – 8 см), или монету, делают снимок, а диаметр вычисляют позже, или прямо на экране телефона (согласно табличным спецификациям ближайшего размера), или в компьютерной программе, например, в фотошопе.

Измерение внутреннего диаметра

Параметр D_внутр изделия узнаётся по ее срезу тем же штангенциркулем. Реже применяют способ, при котором из D_наротнимают толщину стенок трубы, умноженную на 2.

Измерение внутреннего диаметра

Контроль параметров в промышленности

В промышленном производстве D_нарбольших трубных изделий измеряется незаменимой рулеткой, но формула для вычисления результата используется другая:

D_нар= L / π – 2∆p – 0,2 мм, где:

L – длина окружности;
D_нар – наружный диаметр трубы;
∆p – толщина линейки рулетки.

Отклонения (в нашем примере – 0,2 мм) часто выражают в %. Для изделий Ø 820-1020 мм предельно допустимое отклонение не должно быть ≤ 7%. Измеряют большие трубы в промышленности ультразвуковыми измерительными приборами.

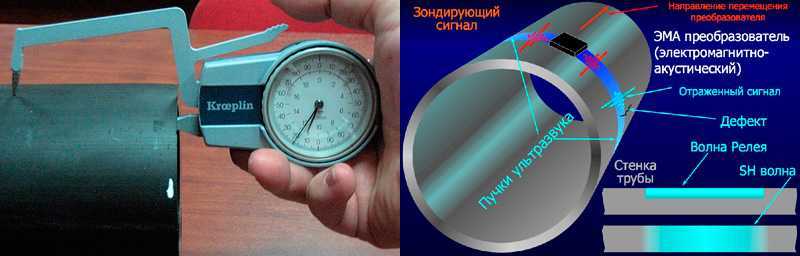

Контроль параметров

Толщина стенок труб большого диаметра в промышленности измеряется штангенциркулем. Предельно допустимое отклонение толщины стенки изделия от номинального параметра должно быть ≤ 5%. Кроме контроля диаметра, в промышленности регулируются кривизна и овальность изделий:

Кривизна предполагается ≤ 1,5 мм на 1 м. пог. Общая кривизна изделия – ≤ 0,15%;
Овальность – ≤ 0,8%-1%. Минимальный и максимальный диаметр овала получают измерением нутромером D_внутр по перпендикулярным осям изделия.

Если необходимо измерить диаметр заменяемой трубы в домашнем трубопроводе, пользуются подручными приспособлениями.

Сферы использования

В сфере отопления и снабжения горячей водой, как правило, применяются трубы, диаметр которых находится в пределах 40-47 миллиметров.
Трубы с диаметром 150 миллиметров – это элементы, которые идеально подходят для систем водоснабжения домов.
273-миллиметровые изделия используют в различных отраслях промышленности: нефтяная, газовая, химическая и т.д.
325-миллиметровые трубы – это материал крупных магистралей и отводов котельных и систем городского водоснабжения.
В системах транспортировки топлива, а также в канализационных системах, используются трубы, диаметр которых может составлять от 530 до 1020 миллиметров.
650-миллиметровые трубы активно применяются в строительстве. Из них, например, изготавливают опоры для мостов.

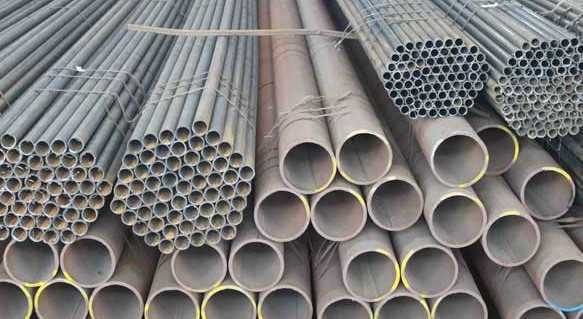

Стальные трубы разных диаметров

Таким образом, можно говорить что, чем крупнее труба, тем в более ответственных направлениях она применяется. Если для бытового водоснабжения используются трубы с небольшим диаметром, то для транспортировки нефти нужны толстостенные трубы большого диаметра.

Измерение смонтированной трубы

Если ваше изделие смонтировано, а сам торец недоступен для замера, то на помощь опять приходит штангенциркуль. Для измерения необходимо приложить ножки агрегата к боковой поверхности в самом широком месте. Данное измерение возможно провести, если сама длинна ножек больше половины диаметра измеряемой трубы.

Если по каким-либо причинам нет доступа к трубам, то замеры можно производить методом копирования. Для этого к самой поверхности изделия прикладывают любой предмет с заранее известными параметрами и производят фотосъемку. После, по полученной фотографии проводят нужные измерения. Для этого производится определение видимой толщины изделия вплоть до миллиметра. Далее полученные результаты переводятся в реальный размер по масштабу съемки.

Как работать со штангенциркулем

Процесс измерения начинают с подготовки инструмента. Его очищают от пыли и смазки, совмещают губки для наружных измерений. Шкала на штанге и первая отметка на нониусе должны совпадать с нулевой риской. 10 отметка на нониусной шкале – с риской 19 мм на шкале штанги.

Цифровой штангенциркуль готов к работе, если стрелка показывает на «0». Нулевой показатель должен быть на дисплее электронного прибора. Как пользоваться штангенциркулем? Видео поможет новичкам правильно пользоваться прибором, измерять толщину стенок деталей, диаметр изделий, глубину отверстий.

Как проводить измерения штангенциркулем

Для определения параметров наружных поверхностей работают с большими губками.

Раздвинуть губки на необходимую ширину, передвигая рамку.
Зафиксировать между ними деталь так, чтобы лезвия плотно прилегали к её поверхности: используют регулировочный винт.
Проверить точность установки прибора: перекосы губок недопустимы.
Отложить деталь, расшифровать информацию.

Как правильно измерить штангенциркулем внутреннюю поверхность детали?

Выставить шкалу на «0».
Малые губки помещают внутрь детали.
Раздвигают губки: они должны коснуться внутренней поверхности.
Зафиксировать с помощью винта положение штангенциркуля.
Проверить точное прилегание лезвий губок.
Изучить параметры.

При измерении штангенциркулем глубины отверстия, используют глубиномер. Его выдвигают из штанги, передвигая рамку. Считывают параметры после того, как планка достигает дна отверстия.

Как определить показания на штангенциркуле

При считывании информации размеров наружной, внутренней поверхности детали, её глубины, принимают во внимание показатели на основной и дополнительной шкале

Основной размер детали определяют по разметке на штанге прибора там, где находится нулевая отметка нониуса.
Доли миллиметра высчитывают по рискам шкалы нониуса или на циферблате стрелочного механизма.
Основной показатель и размеры на дополнительной шкале складываются.

Если нулевая отметка нониуса на штанге находится между цифрами 22 мм и 23 мм, то размер детали 22 мм. Чтобы определить показатель нониуса, необходимо установить, какая риска дополнительной шкалы совпадает с разметкой на штанге. Точное взаиморасположение даёт показатель доли миллиметра.

Если риска нониуса находится между двумя штрихами основной шкалы, то принимают во внимание наименьшее число. Риска нониуса находится между показателями 4 и 5 линейки штанги, доли миллиметров будут составлять «4». Общий размер детали — 22,4 мм

Общий размер детали — 22,4 мм.

Подобным образом считывается информация с циферблатного устройства. Электронный прибор показывает на дисплее уже общий результат: скорость измерения 60 сек. Прибор подключают к компьютеру, выводят данные на жёсткий диск для дальнейшего анализа информации.

После завершения работы штангенциркулем регулировочный винт на приборе ослабляют, губки раздвигают на 2 мм. Все составляющие детали протирают ветошью от пыли и масла, устройство укладывают в футляр.

Штангенциркуль не относится к сложным измерительным приборам. Он прост в использовании. Точность показателей удовлетворит самых требовательных мастеров. Прибором измеряют не только параметры деталей. Его используют, чтобы мерить диаметр сверла, отверстий, камней в ювелирной промышленности.

https://youtube.com/watch?v=Nobw6s9k4dQ

Сортамент труб «холодного» проката

В категорию холодного проката входят стальные трубы с диаметрами от 5 миллиметров и до 250 миллиметров. Таких изделий с оригинальным наружным диаметром в ГОСТ 8734-75 насчитывается более семи десятков. Ну, а если рассматривать еще и такой параметр, как внутренний диаметр стальных труб, то количество оригинальных изделий в сортаменте холоднокатаных труб перевалит за несколько сотен. Ведь у таких труб толщина стенки изменяется от 0,3 миллиметра до 24 полновесных миллиметров!

Существует около двух десятков вариантов трубы с наружным диаметров в 50 мм: со стенками от 1,2 мм., до 8 мм.

Сортамент сварных изделий со швом прямого типа

Таблица диаметров стальных труб с прямым швом стартует от значения 10 миллиметров и заканчивается на отметке 1420 миллиметров. Поэтому ГОСТ 10704-91 описывает самый обширный сортамент в мире трубной продукции. В него входят более 80 оригинальных изделий.

А ведь у сварных труб есть еще и градация по толщине стенки, которая колеблется между 1 и 32 миллиметрами. Поэтому в сортаменте существует 12 разновидностей только 60-миллиметровых труб.

Сортамент сварных труб со швом спирального типа

Сортамент сварных труб со спиральным швом регламентирует ГОСТ 8696-74, состоящий из 21 изделия с диаметрами от 159 до 2520 миллиметров. В данный сортамент входят самые габаритные стальные трубы.

Толщина стенок у таких изделий относительно небольшая.

В итоге, несмотря на внушительные габариты, сортамент сварных изделий со спиральным швом состоит из очень небольшого количества оригинальных экземпляров.

Как вычислить диаметр трубы с помощью фотоаппарата и коробка спичек?

Как узнать внутренний диаметр трубы, если все вышеперечисленные способы не подходят? Например, когда к половине трубы нет прямого доступа или невозможно измерить окружность по каким-либо причинам. В этом случае используют метод копирования, который основан на сопоставлении размеров трубы и контрольного объекта. Параметры последнего должны быть известны (хорошо подойдет обычный спичечный коробок, кредитная карта или другой предмет со стандартными размерами).

Далее с помощью фотоаппарата делаем снимок участка трубопровода с коробком. Переносим фото на компьютер, так как по нему будут проводиться все последующие вычисления. С помощью линейки необходимо измерить спичечный коробок и толщину трубы на фотографии (в миллиметрах). Зная размеры коробка, можно быстро посчитать масштаб фотографии. Затем переводим замеренную на фото ширину изделия в соответствии с масштабом и получаем его внешний диаметр.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

наружный диаметр изделия 76 мм;
толщина стенки 3 мм;
внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

крупного диаметра – от 508 мм;
среднего – 114-530 мм;
мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

½» — 12,7 мм;
¾» — 19,0 мм;
1» — 25,4 мм;
1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

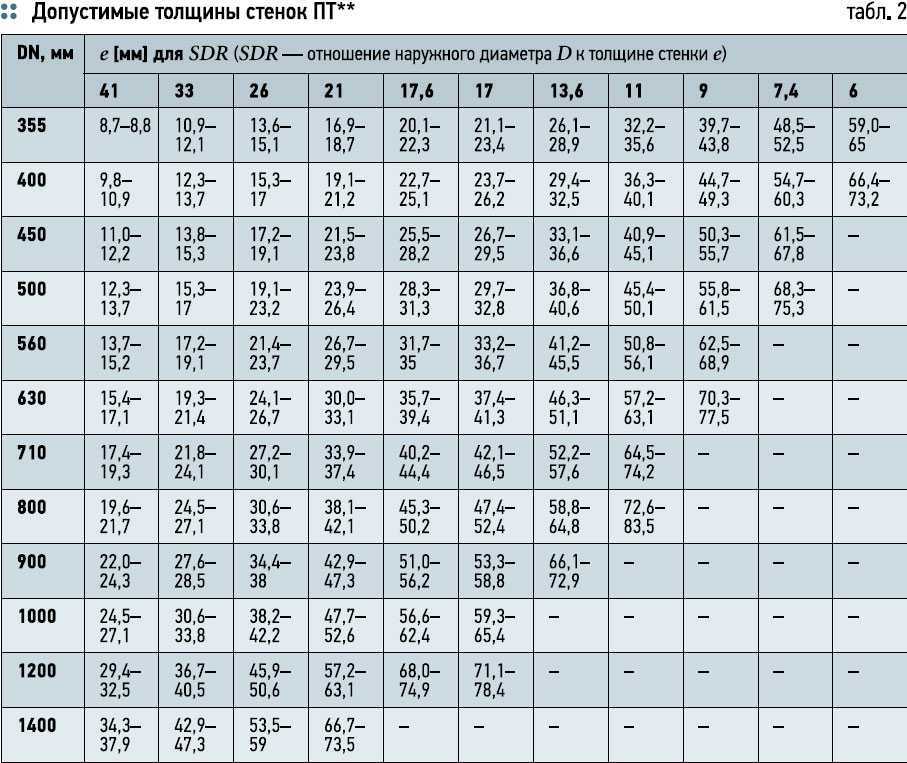

Таблица размеров пластиковых труб

полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы. Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

Как вычислить диаметр трубы с помощью фотоаппарата и коробка спичек?

Этот метод основан на сопоставлении известных размеров любого объекта с диаметром (наружным, внутреннем) трубы. Дополнительно потребуется фотоаппарат или аналогичный цифровой девайс (веб-камера, смартфон) с хорошим разрешением.

Причина – для вычислений рекомендуется максимально увеличить размеры фото, чтобы рассчитать диаметр, имея короб спичек со стандартными габаритами.

Этапы:

К торцу трубы вплотную поставить коробок спичек, но так, чтобы осталось воображаемая линия сечения трубопровода по центру.
Установить фотоаппарат напротив, центр объектива должен располагаться на одной линии с центром трубы.
Сделать несколько снимков.
Увеличить снимки на экране компьютера (ноутбука, планшета), чтобы был максимальный масштаб.
Исходя из известных размеров коробка рассчитать наружный диаметр трубы.

Способ с максимальной погрешностью, так как есть множество факторов – точность экспозиции, соответствие реальных размеров эталонного объекта с паспортными, возможные искажения снимка.

Как быть, если труба недоступна для обычного измерения

Бывают случаи, когда подступиться к торцу трубы просто нет никакой возможности. К примеру, она уже смонтирована в ту или иную трубопроводную систему. Разумеется, разбирать всю систему и даже какой-то один ее участок только для того, чтобы измерить диаметр трубы, будет нерационально. Но в этом случае диаметр также можно измерить при помощи штангенциркуля. Для этого потребуется прижать ножки прибора не к торцевой, а к боковой части трубы, стараясь удерживать измерительный прибор максимально перпендикулярно трубе.

Труднодоступные участки трубы.

При этом длина ножки штангенциркуля должна быть больше половины диаметра той трубы, которая подвергается измерению.

Разновидности параметров и измерений

Теория вопроса состоит в том, что размер окружности не всегда отображается в сантиметрах, да и система измерения может быть не линейной (метрической), а дюймовой. Один дюйм – это 2,54 см. Но это не все: любой размер трубы имеет наружное и внутреннее значение параметра, и узнать эти величины можно в домашних условиях чаще всего только измерением детали.

Внутренний параметр Dвнутр – это математическое отражение пропускной нагрузки отверстия трубы

Для работы с трубами в плане монтажа или ремонта трассы более важно будет значение наружного Dнар, так как в сравнении с этим параметром выбирается резьба и тип резьбового соединения при сочленении изделий. Разный материал – это разная толщина стенок изделия, а значит, и разные значения окружности, параметры которых в каждом конкретном случае нужно будет узнавать отдельно

Общедоступные методики, которые позволяют в домашних условиях провести измерение Ø труб, это:

Штангенциркуль (раньше любой уважающий себя хозяин имел такой инструмент);
Гибкая синтетическая линейка, швейный сантиметр или мягкая рулетка.

Кроме инструмента, нужно знать значение π – оно равняется 3,1415, и иметь под рукой любой калькулятор. Перечисленными инструментами измеряется не только Ø сантехнических, водных, газовых или сточных трубопроводов, но и диаметры любых остальных цилиндрических изделий и узлов: архитектурных колонн, стержней гладкой арматуры, пилястров, и др. Для пользования рулеткой или мягкой синтетической линейкой необходимо провести только одно измерение – замерить общую длину измеряемого круга, для чего оборачивают рулетку вокруг изделия, и полученный результат по шкале приспособления делят на число π. Это и будет Ø элемента, выраженном в сантиметрах.

Если кому-то необходимо получить значение Ø в дюймах (такой подход актуален для водопроводов или газопроводов), то ранее полученный в сантиметрах результат умножают на коэффициент 0,398. Если же требуется обратный перевод – из дюймов в сантиметры – то берется коэффициент 2,54. Ниже представлена таблица классификации металлических цилиндрических изделий по внешнему Ø (D_нар):

Ø	Значение в миллиметрах
Маленький	10, 10.2, 12, 13, 14, (15), 16, (17), 18, 19, 20, 21.3, 22, (23), 24, 25, 26, 27, 28, 30, 32, 33, 33.7, 35, 36, 38, 40, 42, 44.5, 45, 48, 48.3, 51, 53, 54, 57, 60, 63.5, 70, 73, 76, 88, 89, 95, 102, 108.
Среднего размера	114, 127, 133, 140, 152, 159, 168, 177.8, 180, 193.7, 219, 244.5, 273, 325, 355.6, 377, 406.4, 426, (478), 530.
Большого размера	530, 630, 720, 820, 920, 1020, 1120, 1220, 1420.

Замеры труб подручными средствами

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль.

Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);рулетка;школьные знания числа Пи (оно равно 3,14).Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки.Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14.

Для более точных размеров применяют значение — 3,1416.Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Способы как можно измерить наружный и внутренний объем

До того, как приступать к работе, и выяснить, как меряется диаметр, придется установить, какой именно объем нужен для конкретной задачи. Весь трубопрокат для любых магистралей меряется и классифицируется по величине внутреннего диам-ра. Он носит название «условный проход», потому, что именно он отвечает за пропускные возможности сети.

Если меряется диаметр внутри, то он обозначается Dу, а внешний – Dн. Толщину стенки при этом указывают как h. С этими обозначениями удобно мерить и выполнять расчеты, и составлять проекты различных магистралей для жилых и производственных зданий.

Что касается способов замера размера объема трубных изделий, то первое, что важно отметить – это отличие их особенностей зависимо от условий. Их необходимо учитывать, иначе можно сделать много ошибок

Определять выбор того, или иного варианта, приходиться зависимо от того, насколько в доступном месте расположили объект, который меряется. Теперь о некоторых из способов более детально.

Классификация по диаметру

Необходимо разобраться, какие бывают диаметры стальных труб, чтобы знать, из чего придется выбирать. В зависимости от диаметра трубы специального назначения также делятся на несколько видов:

Трубы малого диаметра имеют сечение не более 114 мм.
Изделия среднего диаметра — свыше 114 мм, но не более 480 мм.
Трубы большого диаметра отличаются сечением больше 480 мм.

Трубы малого диаметра

Изделия такого вида не имеют маркировки, они транспортируются в специальных упаковках, на которой имеется сопроводительный ярлык. Аналогичным способом наносятся данные на трубы, полученные в процессе холодной деформации, диаметром не более 450 мм.

Изделия должны сопровождаться следующей информацией:

Данные о производителе и номер заказа.
Дату изготовления и данные о смене.
Номер упаковки.
Номер партии.
Размеры, включая обозначение толщины стенки трубы.
Регламентирующий документ.
Номер плавки.
Количество единиц в одной упаковке.
Теоретическая масса (указывается при заказе в метрах).
Фактический вес.
Общий метраж.
Код получателя.

Трубы среднего диаметра

Изделия, толщина стенок которых превышает 3,5 мм, а диаметральное сечение свыше 159 мм, имеют индивидуальную маркировку. Трубы холодной деформации диаметром более 159 мм и менее 450 мм имеют обозначение на трех единицах из всей упаковки, а также сопровождаются специальным ярлыком.

Трубы большого диаметра

Изделия, диаметр которых превышает 530 мм, могут иметь маркировку внутри трубы.

Если толщина стенки составляет больше 10 мм, то наносить обозначения можно на торце изделий. В зависимости от марки стали, используемой при производстве труб, выбирается цвет маркировки. Чаще всего обозначение труб имеет яркий цвет, чтобы простить его поиск.

Трубы для котельных в соответствии с маркой стали имеют обозначения следующих цветов:

Обозначения зеленого цвета наносятся на сталь марки 20.
Маркировка голубого цвета — на сталь марки 20ПВ.
Коричневые буквы и цифры соответствуют стали 15ГС.
Желтые обозначения можно увидеть на стали марки 15ХМ.
Оранжевую маркировку наносят на сталь 12Х1МФ-ПВ.
Данные о трубе, нанесенные белым цветом, соответствуют стали 15Х1М1Ф.
Синие буквы и цифры наносятся на трубы 12Х2МФСФ.
