Как работают солнечные коллекторы различных видов

Изготавливаем водяной коллектор

Водонагреватель вакуумного типа сделать в домашних условиях не выйдет по понятным причинам. Поэтому беремся за плоскую конструкцию с теплообменником и собирающим солнечные лучи абсорбером. В идеале нужно рассчитать площадь приемника и температуру воды на выходе, зависящую от многих факторов:

• регион проживания и уровень инсоляции;
• температура окружающей среды, особенно в зимний период;
• площадь теплообменной поверхности, воспринимающей облучение солнцем;
• материал и покрытие змеевика;
• температура теплоносителя на входе;
• угол наклона панели по отношению к солнечным лучам;
• скорость течения воды по трубам теплообменника.

Пример. За основу принимается факт: в ясный день на 1 м² поверхности попадает 500—800 Вт энергии солнца. Дальше по школьной формуле m = Q / 1.163 х Δt определяем массу воды, нагретую на 40 °С теплообменником 1 м²: 500 / 1,163 х 40 = 10.7 литра в час. При инсоляции 800 Вт/м² удастся нагреть 17.2 л/ч. Но дьявол кроется в деталях: изначальный показатель 0.5—0.8 кВт на квадратный метр – цифра очень приблизительная.

Приемник тепла из ПНД труб (слева) и бухт садового шланга, помещенных внутрь оконных рам (справа)

Мы предлагаем упрощенный подход к вопросу, изложенный в пошаговой инструкции:

1. Определите место и площадь, которую вы готовы отдать под коллектор.
2. Ориентируясь по ценам на материалы, выберите подходящий вариант для сборки змеевика и корпуса.
3. Изготовьте опытный образец, подключите к отоплению либо водоснабжению по правильной схеме. Способы обвязки мы покажем в следующих разделах данной статьи.
4. Испытайте греющий контур в домашних условиях и сделайте дальнейшие выводы о наращивании / уменьшении мощности, изменении конструкции и так далее.

Теперь пройдем каждый этап по отдельности, заостряя внимание на подводных камнях

Размещение тепловой установки

Собственно, вариантов расположения самодельного коллектора всего два: на крыше здания либо открытой площадке придомового участка. Выбирая место, соблюдайте простые правила:

1. Площадка должна быть максимально освещена в течение дня, не затеняться деревьями и другими хозяйственными постройками.
2. При установке на крышу выбирается более пологий скат, куда всегда попадает солнечное излучение. Понятно, что крутая часть ломаной мансардной кровли не подойдет.
3. Водогрейную установку, предназначенную для отопления либо горячего водоснабжения, не относите далеко от жилища. Увеличится длина подающих трубопроводов, теплопотери и стоимость монтажа.
4. Наземный коллектор ориентируйте таким образом, чтобы солнце, визуально движущееся с востока на запад, постоянно освещало теплоприемник. Угол установки панели – 60±15°.

Изготовление коллектора из пивных банок

Это практичная и дешевая альтернатива описанным выше моделям гелиосистем. Она характеризуется низкой себестоимостью, ведь главное – запастись достаточным количеством жестяных банок (это будет нетрудно для любителей «коки» или баночного пива).

Солнечный коллектор из алюминиевых банок

Технология изготовления

Первый этап. Сначала проделайте в дне каждой банки по три отверстия, каждое размером с ноготь. Сверху сделайте вырез в форме звезды и отогните края наружу – это улучшит турбулентность подогретого воздуха.

Как сделать солнечный коллектор

Второй этап. Далее обезжирьте банки и сложите их в трубы соответствующей длины (в зависимости от размеров стены). Дно и крышка будут почти идеально прилегать друг к другу, а незначительные зазоры между ними обработайте силиконом.

Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений.

Солнечный коллектор из алюминиевых банок

Третий этап. Далее приступите к сборке корпуса. Для задней стенки используйте лист обычной фанеры необходимого размера. Можете сверху и снизу короба установить специальные деревянные планки с отверстиями под трубы – так вы добьетесь более надежной фиксации.

Как сделать солнечный коллектор

Четвертый этап. Уложите трубы в короб и закрепите все тем же силиконовым герметиком. Потом выкрасите их черной краской – темные цвета, как известно, притягивают солнечные лучи. Между трубами проложите минеральную вату. Когда краска высохнет, закройте коллектор листом сотового поликарбоната.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

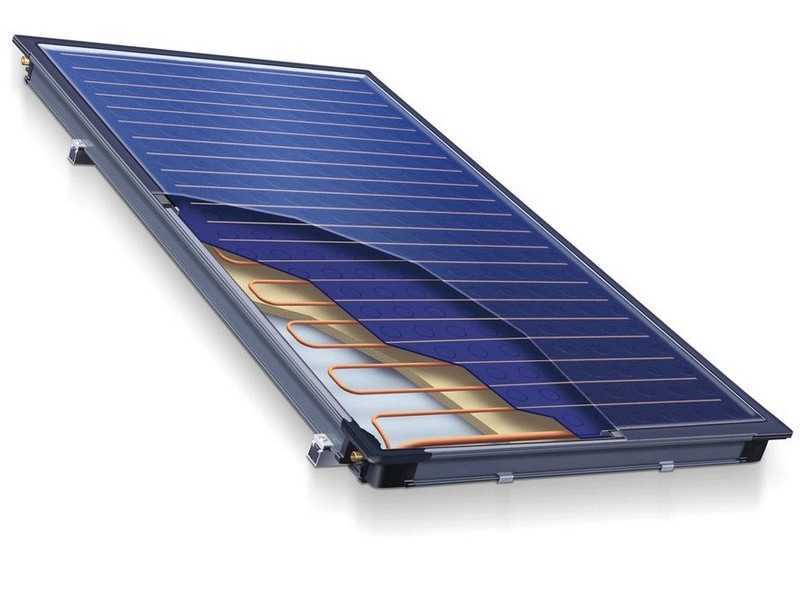

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

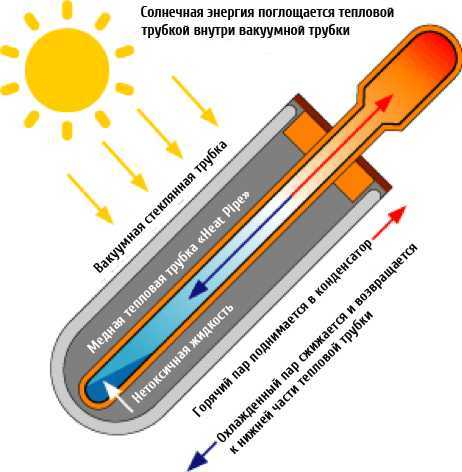

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Плюсы и минусы

Коллекторы имеют немало как достоинств, так и недостатков – многие из них уже были разобраны, но стоит кратко подытожить сказанное. Начнём с достоинств:

Сокращение потребления энергии из других источников, а значит одновременно сокращение расходов и увеличение автономности дома.
Смонтировать коллектор на крыше несложно, сделать это можно даже своими силами.
Длительный срок службы: работать устройство может десятилетиями, так что окупит своё приобретение несколько раз.
Простота эксплуатации – не нужно постоянно контролировать работу коллектора, достаточно обращать на него внимание изредка.
В случае поломки почти всегда повреждённый элемент можно заменить быстро и недорого.
Экологичность и безопасность – солнечные коллекторы не загрязняют окружающую среду.

Недостатки коллекторов:

• Довольно высокая стоимость и длительный срок окупаемости. В последнее время цены на коллекторы падают, так что эта проблема становится всё менее актуальной.
• Зависимость от погоды и времени года, необходимость ориентироваться или на летнюю, или на зимнюю производительность. Как следствие, значительную часть года энергии будет либо слишком много, либо слишком мало, и обе проблемы придётся решать.
• Требовательность к расположению, ориентации и углу наклона – не на каждом доме коллектор можно разместить так, чтобы он выдавал близкую к заявленной производительность.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей

Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

• По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
• По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
• Соотношение общей и апертурной площади.
• Коэффициент полезного действия.

Параболическое зеркало своими руками: немного теоретической подготовки

Внешне параболическое зеркало напоминает спутниковую тарелку, внутренняя поверхность которой изготовлена из фрагментов зеркал. Попадающий на нее солнечный свет полностью отражается. При этом угол падения равен углу отражения, поэтому отраженный поток света концентрируется в одной точке на небольшом расстоянии от конструкции. Несложные расчеты, касающиеся диаметра и угла наклона стенок зеркала, позволяют увеличить температуру в месте схождения лучей до 2000° С. Этого вполне достаточно, чтобы приготовить вкусное и ароматное мясное блюдо на несколько человек в небольшой металлической кастрюле.

Ложка дегтя в огромной бочке меда от солнечной печи – проблема сборки зеркальной поверхности. Отдельные фрагменты здесь неприемлемы: их будет непросто разместить под одинаковым углом на выпуклой емкости конструкции. А многочисленные швы и стыки ослабляют отраженный солнечный поток, что дает уменьшение объема полученной тепловой энергии. При конструировании сборных параболических зеркал значительных размеров такой проблемы не возникает, т.к. на большой поверхности работать проще. А вот при попытке создать небольшую модель приходится либо собирать тарелку из отдельных зеркальных фрагментов, либо использовать вакуумную технологию наклеивания отражающей пленки.

Виды солнечных коллекторов

Виды солнечных коллекторов

Существует своя классификация данных устройств, которая базируется на их конструкции:

• Плоский,
• Воздушный,
• Вакуумный.

Плоская конструкция внешне похожа на ящик, выполненный из алюминия, внутри которого находятся трубки из медных материалов. На дне ящика находится довольно толстый теплоизоляционный слой. Сверху изделие закрыто специальными материалами, например, закаленным стеклом или пропиленегликолем. Именно данная поверхность и будет поглощать в себя тепло солнечных лучей. Среди всех видом изделий эта конструкция является наиболее прочной и долговечной, поэтому она рекомендована для установки в регионах, где регулярно выпадает дождь или снег.

Однако у плоского коллектора имеется один довольно существенный недостаток: если он выходит из строя, то это будет касаться всей отопительной системы. Ремонту, как правило, не подлежит, его придется сразу менять и устанавливать новый. Его можно применять не только для обогрева, но и для горячего водоснабжения, однако его производственной мощности хватит лишь для того, чтобы прогреть температуру всего на 20-30 градусов выше по сравнению с температурой окружающей среды. Данная модель является самой дешевой среди всех других видов.

Конструкция воздушного коллектора функционирует по принципу парникового эффекта. Солнечные лучи, притянутые рабочей поверхностью, будут полностью поглощаться. Эта тепловая энергия прогревает массу воздуха, которая находится внутри конструкции. В ней может быть предусмотрен специальный вентилятор, передающий горячий воздух дальше в жилые помещения, однако имеются устройства, обеспечивающие естественную циркуляцию. Данный коллектор представляет собой прочную, надежную и очень долговечную конструкцию, которая практически не будет нуждаться в проведении ремонтных работ. Их недостаток заключается в том, что диапазон прогрева воздуха не слишком большой.

Вакуумный коллектор состоит из системы медных трубок, размещенных в стеклянном сосуде довольно большого объема. Между стенками воздуха нет, он полностью откачан. Вакуум в данном случае выполняет функцию теплоизолятора и одновременно проводника.

Все элементы располагаются в ряд, что позволяет поглотить как можно большее количество солнечной энергии. В зависимости от того, какой протяженности будут трубки, можно будет рассчитать, сколько тепла они станут давать. Для не слишком большого дома вполне подойдут трубки, длина которых не будет превышать два метра с внутренним диаметром 6 см. Стекло, используемое в данной конструкции, отличается хрупкостью, поэтому такие осадки, как град, а также упавшие ветки и прочие физические воздействия могут привести к тому, что она выйдет из строя.

Ремонтные работы в этом случае связаны с необходимостью замены трубки, которая вышла из строя, что является несомненным плюсом, так как нужды в полной замене системы не будет. В зимний период эффективность от использования такого солнечного коллектора значительно выше по сравнению с плоскими устройствами. Это связано с его возможностью лучше прогревать воду и сохранять тепло в течение долгого времени. Коллекторы вакуумного типа, используемые для прогрева дома, обычно имеют только самые положительные отзывы со стороны потребителей, так как можно приобрести изделия различных размеров, поэтому они подойдут даже для достаточно больших домов. Это позволяет хорошо сэкономить на отоплении, не снижая при этом показатели коэффициента полезного действия.

Стоит отметить, что коллекторы могут быть сезонного использования и круглогодичного применения. Первая разновидность может функционировать только в том случае, если температура окружающей среды не ниже ноля градусов. Круглогодичные являются универсальными конструкциями, однако их стоимость будет значительно выше.

Осуществляя выбор солнечного коллектора, следует учитывать не только собственные финансовые возможности, но и ряд других параметров:

• Требуемая мощность,
• Площадь крыши, так как коллектор устанавливается обычно именно там.

Расчет мощности системы

У солнечного коллектора и электростанции принципы действия сильно отличаются. Если первая система нагревает теплоноситель, то вторая предназначена для получения электроэнергии. Рассмотрим каждый из этих расчетов.

Расчет мощности солнечного коллектора для частного дома.

При расчете мощности солнечного коллектора для частного дома необходимо использовать показатель инсоляции – сколько солнечной энергии попадает на 1 м2 площади в год. Для каждого региона он свой. К примеру, для Москвы – 1020 кВт*ч/м2, для Владивостока 1289 кВт*ч/м2. Если для расчетов брать инсоляцию в самый холодный месяц года, то система летом будет сильно перегреваться. Возникнут потери антифриза, потеряют свойства уплотнения, и система может выйти из строя. Поэтому применение системы обогрева, основанной только на солнечном коллекторе, не будет эффективной.

Оптимально соединить стандартную систему отопления, и солнечную, это поможет сократить затраты на электроэнергию до 45% за год, в зависимости от региона.

Трубчатый коллектор для частного дома

Также, в расчетах применяется апертура – эффективная площадь поглощения инфракрасного излучения под прямым углом. Рассчитывается она просто – длина трубки умножается на её диаметр, в метрах.

А(апертура) = L(длина трубки)*D(диаметр)

Приведем пример. Одна трубка длиной 1,6 м, и диаметром 58 мм. Апертура будет составлять:

А = 1,6 * 0,058 = 0,0928 м2

Возьмём среднегодовую инсоляцию для Москвы – 101 кВт*ч/м2, и зная эффективную площадь трубки, посчитаем, сколько энергии она может получить от Солнца в год, в этом регионе

W = 0.0928 * 1020 = 94.656 кВт*ч

При этом, примерный КПД трубки 80%, следовательно, показатель уменьшится, и станет равным 75,72 кВт*ч. В день:

W = 75.72 / 365 = 0.207 кВт/день

Данный расчет приблизительный, так как вырабатываемая мощность также зависит от климатических условий, угла наклона, особенностей монтажа коллектора, потерь тепла в трубопроводах.

Зимой уровень солнечной активности низок, а энергии на отопление требуется больше. Летом обратная ситуация. При использовании гибридной системы отопления, потребуется меньше затрат на покупку мощной гелиосистемы, но при этом жители дома не рискуют остаться без тепла, и система останется устойчивой в любое время года. Для отопления рекомендуется закладывать пропорцию: 30% мощности – солнечное отопление, 70% — стандартное отопление, газом или электричеством.

Допустим, для отопления дома требуется 5кВт/день. Посчитаем количество трубок в коллекторе:

С = 5000/207 = 24 шт

То есть для отопления дома, потребуется примерно коллектор из 24 трубок, эффективной длины 1,6 м, диаметром 58 мм. Расчеты примерны, и для каждого отдельного дома, производителя оборудования, климатической зоны, цифры будут разниться.

Изготовление прибора из водосточных труб

Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.

Что потребуется в работе

1. Доска толщиной 3,5–4 см.
2. Хомуты для крепления.
3. Минвата для утепления.
4. Влагоустойчивая фанера толщиной не более 1 см (на заднюю стенку).
5. Лист алюминия небольшой толщины.
6. Алюминиевые водосточные трубы (желательно с прямоугольным сечением – так будет удобнее).

7. Пенополистирол – с его помощью вы изолируете торцевые поверхности.

   Пенополистирол

Технология изготовления

Для создания коллектора выполните следующие процедуры.

Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.

Сначала сделайте небольшой деревянный короб в виде открытого ящика

Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.

По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.

Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.

Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.

Сотовый поликарбонат

Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.

Назначение.

Первая функция солнечных воздушных коллекторов это обогрев помещения. Холодный воздух находящийся в нижней части помещения или снаружи попадает в коллектор, где нагревается и через верхний вытяжной блок возвращается в помещение (Рис.4).

Рис.4

Одновременно с выполнением обогрева помещения при использовании наружного воздуха воздушный солнечный коллектор выполняет вторую функцию – вентиляция помещения и приток свежего воздуха. На выходе из воздуховода коллектора в помещение устанавливается фильтр, тогда даже при рециркуляционном режиме, можно получить очистку воздуха в помещении.

Рис.5

Теперь рассмотрим третью функцию солнечного воздушного коллектора, за что его полюбили дачники и прочие владельцы строений, в которых проживание осуществляется не постоянно.

Солнечный воздушный коллектор не дает отсыревать помещениям, система отопления в которых работает периодически. Эту проблему не решить простым проветриванием помещений, так как влажность холодного воздуха выше, а его влагоабсорбционные свойства ниже. Достаточно взглянуть на Психометрическую диаграмму Молье и мы увидим, что когда воздушный коллектор забирает с улицы воздух с температурой -10°С и влажностью 70%, он нагревает воздух на 15°С-40°С, пусть до температуры +10°С, то влажность этого воздуха уменьшается до 15%, а влагоабсорбционные свойства подаваемого в помещение воздуха увеличиваются в 7-9 раз (Рис.5).

Соответственно СВК предохраняет дом от появления плесени, неприятного запаха, от промерзания и соответственно преждевременного разрушения отсыревших конструктивных элементов.

Очень актуальна эта функция воздушного солнечного коллектора так же для бань (Рис.6) и крытых бассейнов (Рис.7).

Рис.6

Рис. 7

Необходимо упомянуть и об еще одной функции воздушных солнечных коллекторов, которая не сильно актуальна для частного домовладения в наших широтах, но всё же.

Помимо генерации тепла солнечный воздушный коллектор может выполнять барьерные и теплозащитные функции.

В этом случае коллектор занимает всю поверхность стены или крыши. Наружная поверхность коллектора и стена здания образуют так называемый фасад с двойной оболочкой. Таким путем можно «накрыть» стены, крыши и наклонные элементы зданий (Рис.8).

Рис. 8

Наружная часть такого фасада выполняет с одной стороны барьерную функцию (защита внутренней части – т.е. собственно стены здания от намокания), с другой – это теплопоглощающая поверхность, хорошо пропускающая тепло на свою внутреннюю сторону. Ее обычно выполняют гофрированной с мелкой перфорацией.

Такой фасад с двойной оболочкой внутри разделен на вертикальные секции. Наружная поверхность фасада нагревается солнечным теплом и передает это тепло воздуху между наружной и внутренней стенками. Нагретый воздух активно поднимается вверх, где его отбирают внутрь помещений для подогрева здания. Очень часто, как и в обычных солнечных воздушных коллекторах, горячий воздух здесь используется в сочетании с системой вентиляции – непосредственно или косвенно. Восходящий поток горячего воздуха в полости фасада с двойной оболочкой одновременно подсушивает стену здания и улучшает его теплоизоляционные характеристики.

Эти свойства высоко оценили в странах с холодным и/или сырым климатом. Солнечный воздушный коллектор типа «солнечная стена» здесь не столько используется для отопления или подогрева воздуха в системе вентиляции, сколько выполняет энергосберегающие функции.

У нас в стране распространение получили индивидуальные солнечные воздушные коллектора не большой площади в применении к сезонным, периодически посещаемым и потому не постоянно отапливаемым объектам: дачи, бани, гаражи, мастерские, студии, склады.

В конце текста необходимо сказать немного о недостатках солнечного воздушного коллектора:

• воздушный солнечный коллектор работает только при наличии солнца, эффективность его в пасмурные дни будет около нулевой.
• при низкой температуре, даже в солнечный день, лучше переключать коллектор на режим внутренней циркуляции.
• при установке коллектора необходимо сверлить одно-два больших отверстия в несущей стене или в крыше (в зависимости от места установки).

Рис.9 Примеры различных вариантов крепления коллекторов на стене дома.

Однако, применяя воздушный солнечный коллектор, мы можем решить следующие проблемы (Рис.9):

• Вентиляция и фильтрация воздуха в помещениях.
• Поддержание сухой атмосферы в помещениях, в которых не постоянно работает отопление.
• Дополнительное отопление помещений.

Вам также может быть интересно:

При монтаже солнечной электростанции или установке одной панели…

Вопрос отопления, как мы не раз уже указывали…

1. Главная
2. Статьи
3. Солнечный воздушный коллектор

Как рассчитать площадь коллектора

Площадь рабочей поверхности системы рассчитывают, учитывая ее вид и особенности расположения. Следует помнить, что КПД коллектора зависит от температурного режима и количества солнечной энергии.

Примерные значения для лета в России на 1 м²: до 160 кВт*ч в месяц, в остальное время – от 20 до 80 кВт*ч.

Для горячего водоснабжения потребуется приблизительно 100*1,16*30=3,48 кВт*ч. При этом 1,16 Вт*ч – это та энергия, которая понадобится для нагрева 1 кг воды на 1 °C.

Для регулирования выработки энергии в жаркую погоду используют тепловые насосы. Также летом конструкции накрывают плотным тентом, если генерируют много энергии. План установки и площадь светочувствительных элементов определяются индивидуально.
