Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Новое – переделанное старое

Схема гранулятора для пеллет.

Есть и более простые и дешевые способы сделать конструкции, работающие на пеллетах. Например, переделать обычный дровяной котел не составит труда. Для этого вам понадобится: собственно дровяной котел; небольшая лопата или совок; металлическая корзина для пеллет или решетка из перфорированного уголка, для изготовления необходимо:

Перфорированный профильный лист или уголок 20×20,
Дрель,
Сварочный аппарат, электроды.

Не стоит думать, что можно просто засыпать пеллеты в котел вместо дров, и они будут гореть. Нет, в этом случае воздух не будет поступать внутрь насыпи, и вместо эффективного сгорания гранулы будут бесполезно тлеть. Поэтому нужна такая конструкция, которая позволит воздуху равномерно поступать внутрь насыпи гранул.

Простое и очень эффективное решение этому – небольшая решетка размером 25×25 см. Тут вы можете воспользоваться одним из вариантов на выбор:

Сварить корзину размером примерно 25×25×10 см из перфорированного профилированного настила, размер корзины определяется размером топочной камеры. К днищу корзины можно приварить две опоры из уголка 40×40, но можно их установить стационарно в топочной камере.
Сварить решетку из перфорированного уголка 25×25 с размером отверстий 8-10 мм, такой уголок можно изготовить самому, просверлив отверстия в полках и вершине уголка из нержавеющей стали с шагом 50 мм. Решетка должна свариваться так, чтобы уголки были расположены вершиной кверху. Для изготовления решетки понадобится 10 отрезков уголка длиной 20-25 см.

Как это сделать:

Расположить три отрезка параллельно с расстоянием примерно 10 см, на них перпендикулярно уложить следующие три отрезка.
Прихватить точечной сваркой.
Установить следующий ряд из двух отрезков, расположив их параллельно первому ряду уголков, но со смещением относительно них, прихватить точечной сваркой.
Аналогичную операцию проделать с оставшимися двумя отрезками уголков, установив их параллельно уголкам второго ряды, но со смещением, прихватить сваркой.

Очистите дровяной котел от пепла и древесных остатков. Удалите все решетки, колосники и другие вставки. Поместите гранулы в корзину и вставьте ее в дровяную печь так, чтобы она находилась в передней части топки, однако дверца при этом должна свободно закрываться

Если часть гранул будет просыпаться, не обращайте на это внимание

Откройте вентиляционные отверстия и дымоход полностью для создания воздушного потока. Разожгите огонь в топке и закройте дверцу после того, как пламя установится. Отрегулируйте тягу с помощью вентиляционных отверстий, когда верхний слой гранул разгорится достаточно. Если происходит избыточное выделение дыма, нужно увеличить вентиляционное отверстие.

Средства автоматизации

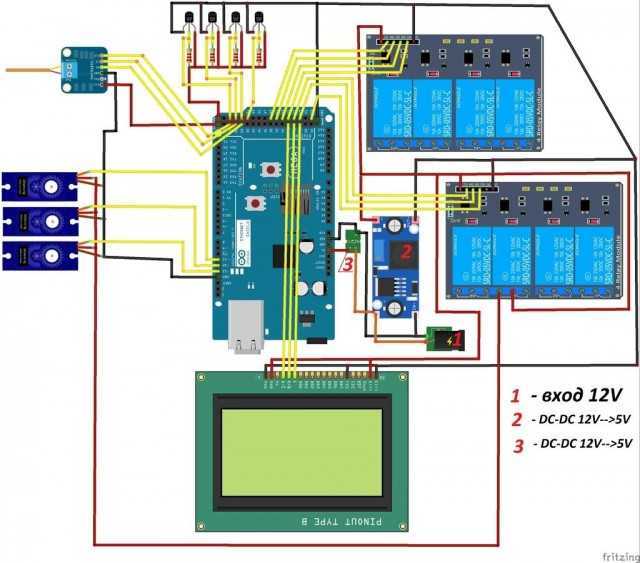

Для автоматизации требуется специальный блок управления – автоматика твердотопливного котла не имеет соответствующих возможностей. К контроллеру подсоединяются двигатели шнека и нагнетающего вентилятора, а также температурные датчики. Получая сигнал от датчиков, контролер будет управлять работой двигателей, регулируя подачу топлива и тягу.

Самоделка также может быть оснащена устройством для автоматического розжига и контроля пламени с фотодатчиком, которые также управляются контроллером. Датчик заполнения в патрубке с топливом позволит контролировать подачу сыпучего энергоносителя.

Использование средств автоматизации заметно удорожает агрегат, но делает его максимально удобным в эксплуатации.

Автоматизация работы котла с помощью пеллетной горелки

Стоимость котла на опилках

Схема работы твердотопливного котла.

Отопление опилками довольно выгодно. Необходимо уточнить, что сама конструкция обычно имеет приличную стоимость, но в процессе эксплуатации она себя оправдывает. Ведь обогревать квартиру можно будет любым мусором, котел длительного горения переработает все. Постоянно искать топливо не придется, оно расходуется весьма экономно. Такой котел может согревать пространство вокруг себя около недели в зависимости от того, сколько сырья будет в него заложено. Конечно, выгоднее всего будет не покупать его в магазине, а сделать своими руками.

Если говорить о том, как долго может работать печь длительного горения нельзя не упомянуть котел Попова. Он имеет очень высокий коэффициент полезного действия, так как способен из 100 г опилок выработать 1кВТ энергии в час. Это довольно приличное количество тепла. На практике такая цифра вызывает множество споров. Некоторые владельцы таких отопительных приборов убежденно заявляют, что они не способны вырабатывать более 500 Вт в час. Верно это утверждение или нет, но на рынке котел длительного горения стоит очень дорого.Как сделать своими руками котел длительного горения?Теперь уже никто не сомневается что , работающий на опилках, очень выгодно использовать в хозяйстве. Сделать его своими руками не так сложно как кажется. Хотя необходимо хорошо понимать принципы его работы. Сырье, которое попадает в печь, должно быть хорошо утрамбованным, оно закладывается в несколько слоев. Чем прочнее оно будет утрамбовано, тем лучше, тем самым повысится кпд устройства. Ведь даже обычная печь может показать хорошие результаты, если использовать тщательно высушенные дрова (но сушить их придется не менее 2-х лет). Это слишком трудоемкий процесс, поэтому никто так не делает.

Самый простой самодельный котел на опилках внешне может напоминать привычную всем печку буржуйку. Но такая печь будет способна проработать добрую половину дня только с одной заправки. Использовать подобную конструкцию можно не только для отопления, но и для копчения мяса или рыбы.

Перед началом работы нужно подготовить все материалы:

Схема котла длительного горения.

резервуар для сырья;
листы стали толщиной 2-3 мм;
листы стали толщиной 4-5 мм;
сварочный аппарат;
болгарка;
кирпич;
цементный раствор;
прямоугольные трубы с профилем 60х40 мм;
круглые трубы с диаметром 40 и 50 мм.

Первым делом нужно изготовить из стальных листов 2 цилиндра. Диаметр одного цилиндра должен быть немного побольше, чем у второго. Меньший цилиндр необходимо будет вставить в тот, что побольше, и сверху приделать крышку. Крышку тоже можно сделать своими руками из той же стали. Снизу обязательно приваривается дно. Толщина дна и крышки должна быть вдвое больше, чем у стенок резервуара (примерно 5 мм).

Трубы нужно подбирать так, чтобы они идеально входили друг в друга: тогда собирать конструкцию будет легче. Прямоугольные трубы будут находиться в вертикальном положении, а все остальные должны в них входить. Поэтому в прямоугольных трубах нужно сделать отверстия соответствующего диаметра. К котлу должны подсоединяться 2 трубы. Одна для вывода горячей воды, а вторая для холодной обработки. Поэтому в стенках котла также делаются отверстия диаметром 5 мм.

Теперь можно начинать приваривать трубы. Это нужно делать очень аккуратно, чтобы не оставалось никаких щелей. Трубы для воды должны быть приваренными в самую последнюю очередь. Открытые торцы труб хорошенько завариваются небольшими кусками стали.

Самодельный котел на опилках не должен пропускать воду или дым. Поэтому его необходимо проверить на герметичность. Это легко сделать при помощи обыкновенной воды. Ее просто нужно залить в трубы. Если утечка будет обнаружена, то отверстия нужно будет заделать.

Теперь, когда вся конструкция полностью собрана, ее нужно будет вмонтировать в каркас печи. Этот каркас может выглядеть как обычная коробка. Чтобы ее собрать, потребуется кирпич и цементный раствор. Лучше всего собрать такой каркас заранее, а не в последний момент.

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Пеллетная горелка своими руками: изготовление

November 27, 2015

В последнее время потребители считают оправданным приобретение всевозможных отопительных приборов, которые способны функционировать на альтернативном виде топлива. Таким образом, популярность приобретает пеллетная горелка, своими руками ее можно изготовить довольно просто. Такая конструкция может быть установлена без особого труда, а при эксплуатации она проявляет свои положительные характеристики. В особенности такой подход актуален в том месте, где нет газопровода, а электричество оказывается довольно дорогим ресурсом. В качестве основного минуса такого котла выступает довольно внушительная стоимость, что верно для заводских моделей. Именно поэтому мастера рекомендуют изготовить такое отопительное устройство самостоятельно. Если есть необходимость, то взамен упомянутого топлива можно использовать каменный уголь, дрова и иные растительные отходы

Если будет изготавливаться пеллетная горелка своими руками, то важно рассмотреть и ее дополнительные преимущества

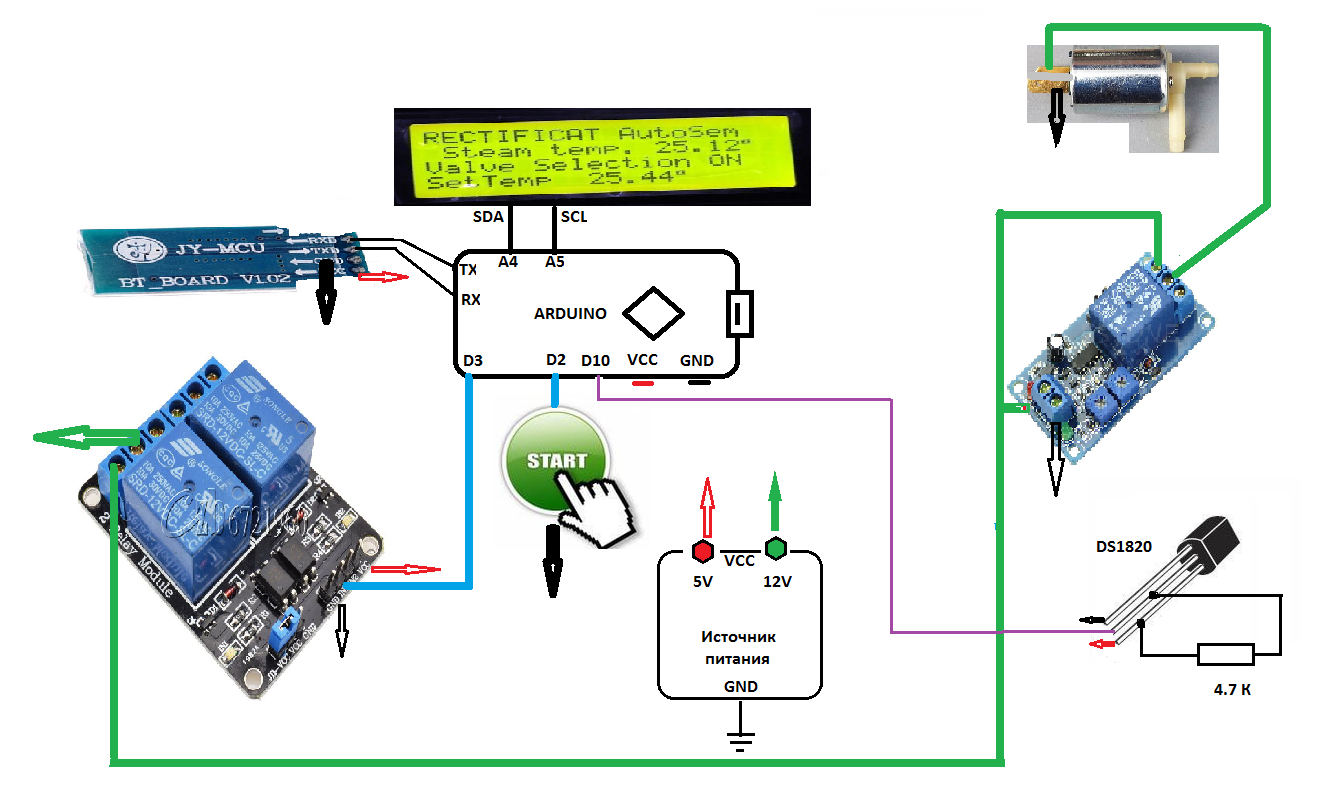

Автоматика пеллетной горелки

Современные котлы не работают без автоматического блока управления. В настоящее время в торговой сети можно его можно подобрать по тепловой мощности горелочного устройства.

Кроме того такой блок возможно изготовить самостоятельно для мастеров-электронщиков с использованием комплектующих, которые также в большом количестве представлены на рынке.

Важно при выборе системы автоматики понимать какие процессы и с какими параметрами нужно регулировать, чтобы котел надежно работал. Базовые параметры автоматической пеллетной горелки:

Базовые параметры автоматической пеллетной горелки:

дозировка объема часовой подачи топлива;
регулировка скорости шнекового транспортера;
автоматическое включение/отключение котла;
регулирование воздухоподачи изменением скорости вращения дутьевого вентилятора;
диагностика работы котла;
диагностика параметров теплоносителя.

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Принцип работы пеллетного прибора

Как правило, стандартная горелка пеллетного типа реализуется заводами-изготовителями уже укомплектованной дополнительными приборами:

шнековое устройство на топливную подачу;
контроллер для автоматического регулирования процесса функционирования;
бункерный короб для топлива;
лямбда-зонд, измеряющий остаточное количество кислорода и автоматически регулирующий горение.

Устройство пеллетного котла

На участке от горелки до шнека иногда монтируется пластиковая гофра, которая позволяет при образовании тяги обратной направленности, предотвратить распространение огня.

К основным элементам пеллетной горелки также относятся:

вентилятор на подачу воздуха, располагаемый в нижней части устройства или позади горелки и регулируемый посредством специального контроллера;
термоэлектрический нагревательный элемент, задействованный в автоматическом розжиге пеллет.

Автоматическая загрузка пеллет в топку из бункера осуществляется без непосредственного вмешательства оператора отопительного оборудования.

Подача топлива осуществляется посредством шнека с электрическим приводом, а также проверяется контроллером с температурными датчиками и индикаторами, отражающими работу пеллетной горелки.

Схема управление температурным режимом теплового носителя в системе отопления очень простая.

При достижении определенных температурных значений, горелка переводится контроллером в режим «ожидание» с продолжительным тлением топлива. После того, как тепловой носитель охлаждается до необходимого уровня, датчиком подаётся сигнал на включение вентилятора горелки, что вызывает загорание пеллет и перевод оборудования в стандартный рабочий режим. Для розжига может быть задействован ТЭН.

Работоспособность пеллетной горелки зависит от скорости подачи топлива в топку и его количества, поэтому только грамотная настройка этих параметров способствует обеспечению оптимальной эффективности функционирования оборудования.

Подготовительные работы

Перед тем, как приступить к самостоятельному изготовлению отопительного оборудования, требуется определиться с площадью обогрева, что позволит максимально точно выполнить расчёт требуемой мощности котла.

Основополагающими факторами, которые обязательно должны учитываться при расчёте, являются:

среднегодовые температурные режимы в регионе;
площадь отапливаемого помещения и высота потолка;
количество дверей и окон;
материал стен, пола и потолка.

В соответствии со справочной литературой необходимо выполнить определение коэффициентов сопротивления тепловой передачи материалов, а затем выполнить стандартные расчёты тепловых потерь. Мощность отопительного котла обязательно должна быть выше тепловых потерь примерно 10-15%.

При необходимости самостоятельно вычислить оптимальные показатели мощности для отопительного оборудования можно воспользоваться специальным калькулятором. В этом случае погрешность выполненных расчётов будет минимальной.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов :

камера сгорания (в виде трубы круглого или прямоугольного сечения);
загрузочный бункер для топлива;
шнековый конвейер для подачи сыпучего топлива;
вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу :

Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами :

В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит :

экономное расходование топлива;
минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Ретортная пеллетная горелка: изготовление

Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

Небольшие габаритные размеры;
Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
Упрощённая эксплуатация;
Повышенная надёжность;
Можно сжигать пеллеты низкого качества.

Небольшая мощность по сравнению с другими горелками;
Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.
