Как сделать трубогиб своими руками: примеры лучших самоделок

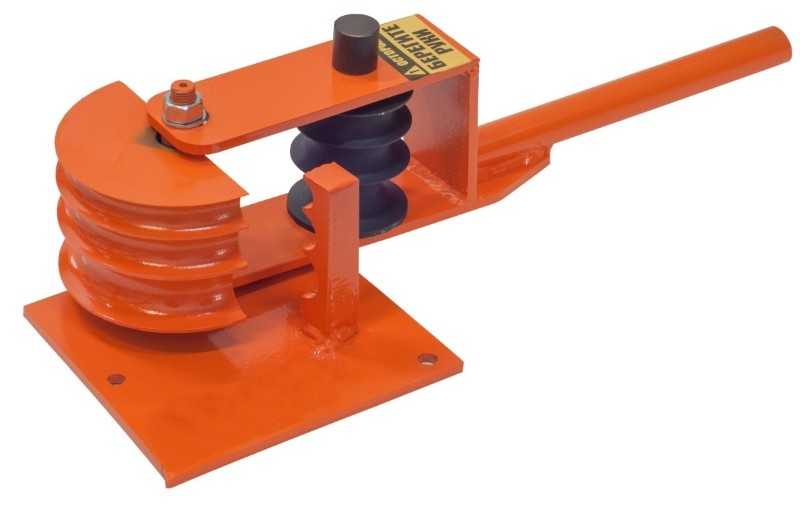

Трубогиб с прижимающим роликом

Обладает рядом преимуществ и технологических возможностей. Благодаря этому обеспечивается увеличенная точность сгибания. Отличия конструкции:

Сменный ролик профилированного типа вращается без препятствия на вертикальной либо горизонтальной оси;
Используется поворотный рычаг снабженный рукояткой;
На противоположном плече рычага закрепляется гибочный ролик, который можно по мере необходимости заменять;
Применяется упорная проводка;
Станина.

Каждая пара применяется для осуществления изгиба трубы с разным диаметром. Потому такие ролики обязательно должны легко сниматься и устанавливаться с другим размером, если потребуется.

Как собирать:

Важно осознать какая будет нагрузка. Это определяющий момент в процессе выбора материала — дерево либо металл;
Создаётся неподвижное основание

Оно требуется для монтажа стационарного ролика;
Крепится прижимной механизм или скоба;
Следует прикрепить ручку в виде п-образного рычага для закрепления подвижного ролика с монтажом у основания того самого неподвижного ролика. Эта конструкция позволит сгибать даже жёсткие трубы. Но для мягких можно сделать немного проще.

Для эксплуатации труба вставляется между роликами. Она фиксируется прижимным устройством либо скобой. Передаётся усилие к рычагу, и осуществляется сгибание трубы. Всё просто, но процесс изготовления выгодно изучить по фото схеме или на видео.

Трубогиб намоточного типа

Функционально практически не отличается от версии с прижимным роликом, но вместо него для изгиба применяется перемещающийся упор. Он выполняет работу, благодаря скольжению по горизонтальной направляющей.

Как устроен намоточный трубогиб:

Обладает профилированным сектором. С углом, который определяет возможное направление изгиба;
Добавлена короткая вертикальная ось. Она не фиксируется и свободно вращается в шариковом подшипнике;
Два ролика расположены перпендикулярно и формируют подвижный упор;
Стоит выделить односторонние направляющие;
Благодаря ограничителю движения упора можно исключить произвольное перемещение в процессе работы;
Профилированная вилка, необходима для охвата профилированного сектора, чтобы увеличить надёжность и точность установки трубы.

Конструкция данной модели значительно усложнена, но комфортна, поскольку помогает выполнять работу на основе компактного пространства. Угол меняется не заменой роликов, а регулированием прижимного упора.

Можно добавить гидравлический либо электрический привод. Процесс изготовления следует изучать по фото примеру или видео.

Изготовление трубогиба своими руками: 3 популярных способа

Трубогиб – полезный и нужный в хозяйстве инструмент. Особенно если вы являетесь владельцем частного дома. Он поможет в обработке заготовок для тепличных конструкций, монтажа трубопровода или водоснабжения и пр.

Проще всего, конечно, будет приобрести его в магазине, но стоимость его нельзя назвать дешевой. Поэтому самым простым и экономичным вариантом станет изготовление устройства своими руками. Можно выделить три основных способа изготовления трубогиба в домашних условиях.

Вариант №1. Простой способ. Вам потребуется изготовить полукруг из небольшого куска дерева.

Из несколько прочных досок выпилить полусферу по необходимому шаблону.

Получившиеся заготовки зафиксировать на устойчивой основе. Для этого вполне подойдет стена либо стол

Важно, чтобы доски были шире параметров трубы. Это делают для того, чтобы она не выскочила из шаблона.
На другом конце полукруга крепится упор

Труба должна полностью входить по габаритам между шаблоном и деревянным упором.

Конструкция трубогиба

Трубогиб готов к работе. Но как им пользоваться?

Разместите трубу в центре между упорным брусом и шаблоном.
Давите на противоположный край пока не получите желаемого угла изгиба конструкции.

Внимание! Этот вариант прекрасно подойдет для работы с такими металлами, как алюминий и сталь. Если вы работаете с трубами различного диаметра, то есть смысл изготовить несколько шаблонов.. Вариант №2. Несложный и экономичный способ

Вариант №2. Несложный и экономичный способ.

Приобретите в магазине обычные крючки из металла

Важно, чтобы они отличались большой прочностью.
Зафиксируйте их на крепкой основе таким образом, чтобы расстояние между ними не превышало 50 мм.
Должен получиться полукруг.. Из чего состоит трубогиб

Из чего состоит трубогиб

Принцип работы этого трубогиба схож с вышеуказанным вариантом. На конце полукруга нужно закрепить упор. Это устройство универсально, т. к. позволяет выполнять работы с материалами различных диаметров.

Вариант №3. Более сложное устройство в изготовлении – трубогиб профильной трубы, посредством которого вы сможете изогнуть изделие на все 360 градусов. Он абсолютно не уступает гидравлическому аналогу.

Принцип его работы состоит в том, что цилиндр и ролики выполняют загиб материала. Цилиндр должен постоянно свободно двигаться. Именно благодаря ему возможно изменить угол требуемого изгиба. Чтобы сделать такой трубогиб самостоятельно вам понадобится:

Пластины из стали толщиной от 0,5 до 1 см и длиной около 0,3 м — 2 шт.
Уголки из стали 50 х 50 мм – 4 шт.

Также вам потребуется деревянный шаблон. Используйте доски толщиной не более 30 мм. Изготовление деревянного шаблона аналогично предыдущим вариантам.

Профильная труба в трубогибе

На основании зафиксируйте уголки, длина которых до 0,3 м.
Сверху приварите оставшуюся пластину из стали.
Просверлите в ней отверстие с диаметром немного больше, чем у винта, который будет устанавливаться в него.

К той пластине, которая находится сверху, прикрепите уголки, направленные внутрь конструкции.
Трубогиб готов. Вы сможете изменить угол изгиба практически любой профильной трубы.

Благодаря этим трем несложным вариантам изготовления трубогибов, можно значительно сэкономить деньги и время на проведении монтажных работ. Материалы и инструменты, которые понадобятся в процессе изготовления, есть у любого хозяина. Какой именно трубогиб сделать своими руками зависит от ваших возможностей и потребностей.

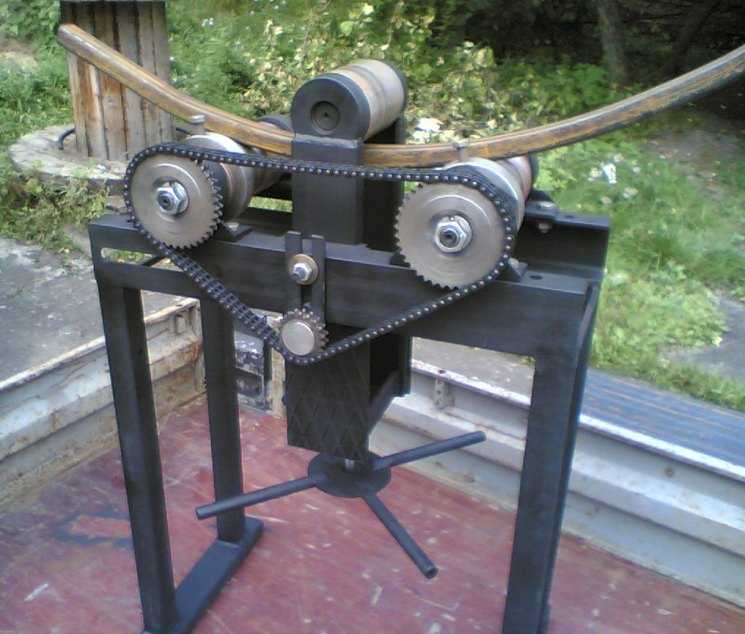

Пошаговый план сборки

Ручной трубогиб, позволяющий изменять форму профильной трубы, собирается путем выполнения следующих действий:

подготовка каркаса, части которого соединены посредством сварки и болтов;
установка оси вращения и роликов в соответствии с выбранным чертежом;
работа механизма гибочного инструмента осуществляется посредством цепной передачи;
также необходима ручка, крепящаяся к одному из роликов, с помощью которой будет обеспечиваться крутящее усилие.

Конечно при сборе следует руководствоваться и типом материала, с которым предстоит работать. Легкий, самый простой агрегат отлично подойдет для труб малого диаметра.

Технологическая последовательность изготовления аппарата выглядит следующим образом:

с использованием шпонки на прижимном валу размещаются шестерни, подшипники и кольца;
в кольцах проделываются отверстия, необходимые в установке прижимного ролика;
после окончания подготовительных работ все детали конструкции собираются в соответствии с заранее подготовленным чертежом;
в конечном этапе подвешиваются полки с закрепленными на них пружинами, а также устанавливаются боковые ролики, к одному из которых прикреплена ручка.

Существуют также некоторые нюансы при сборке. Так, прижимной ролик необходимо не только фиксировать с помощью шпонок, но и дополнительно прикручивать к полке. Данный вал следует монтировать к полке с приваренными заранее гайками для пружин.

Натянуть цепь поможет магнитный уголок, использующийся в качестве держателя. Домкрат необходимо устанавливать на подвесной платформе с применением болтовых соединений и сварки.

Чертеж трубогиба.

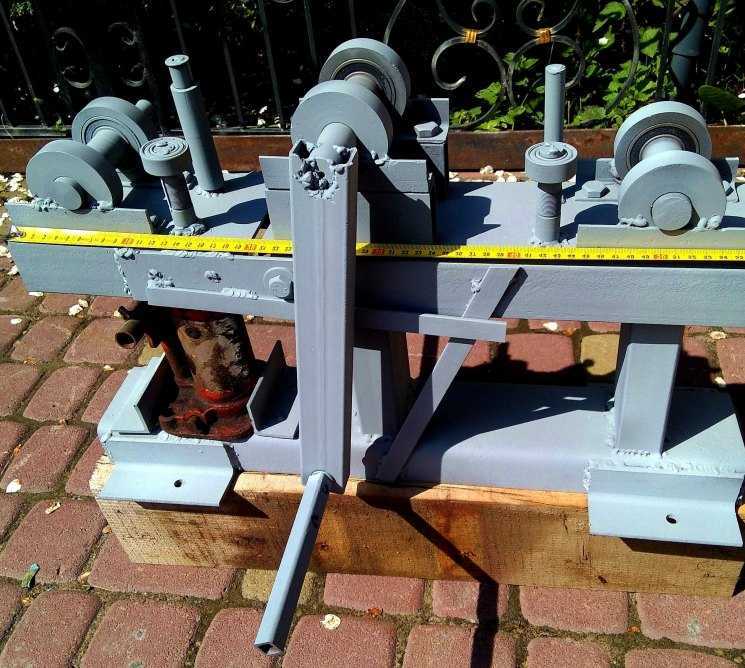

В интернете можно найти большое количество фото и видео, посвященных изготовлению трубогиба с гидравлическим приводом. Подобный агрегат оснащается гидроцилиндром, нагнетателем и упорами. Стоит сразу отметить, что данная сборка является более сложной и трудоемкой.

Обычно конструкция инструмента включает в себя:

гидравлический домкрат с большой грузоподъемностью;
башмак;
два-три ролика;
швеллер;
толстые металлические пластины.

Выше приведены лишь самые главные составляющие, на самом деле сборка потребует большего количества деталей в зависимости от выбранной конструкции.

Сделать подобный агрегат можно по схемам из интернета.

В основном они включают в себя следующие технологические процессы:

изготавливается каркас, на который будут установлены ролики и башмак;
на нижнюю платформу, выполненную из металлической пластины, монтируется домкрат;
самая трудная часть сборки – это подбор вальцов необходимого размера, чтобы они плотно прижимались к трубе;
ролики и башмак фиксируются с помощью болтов, закручивающихся в заранее проделанные отверстия в соответствии с выбранной схемой.

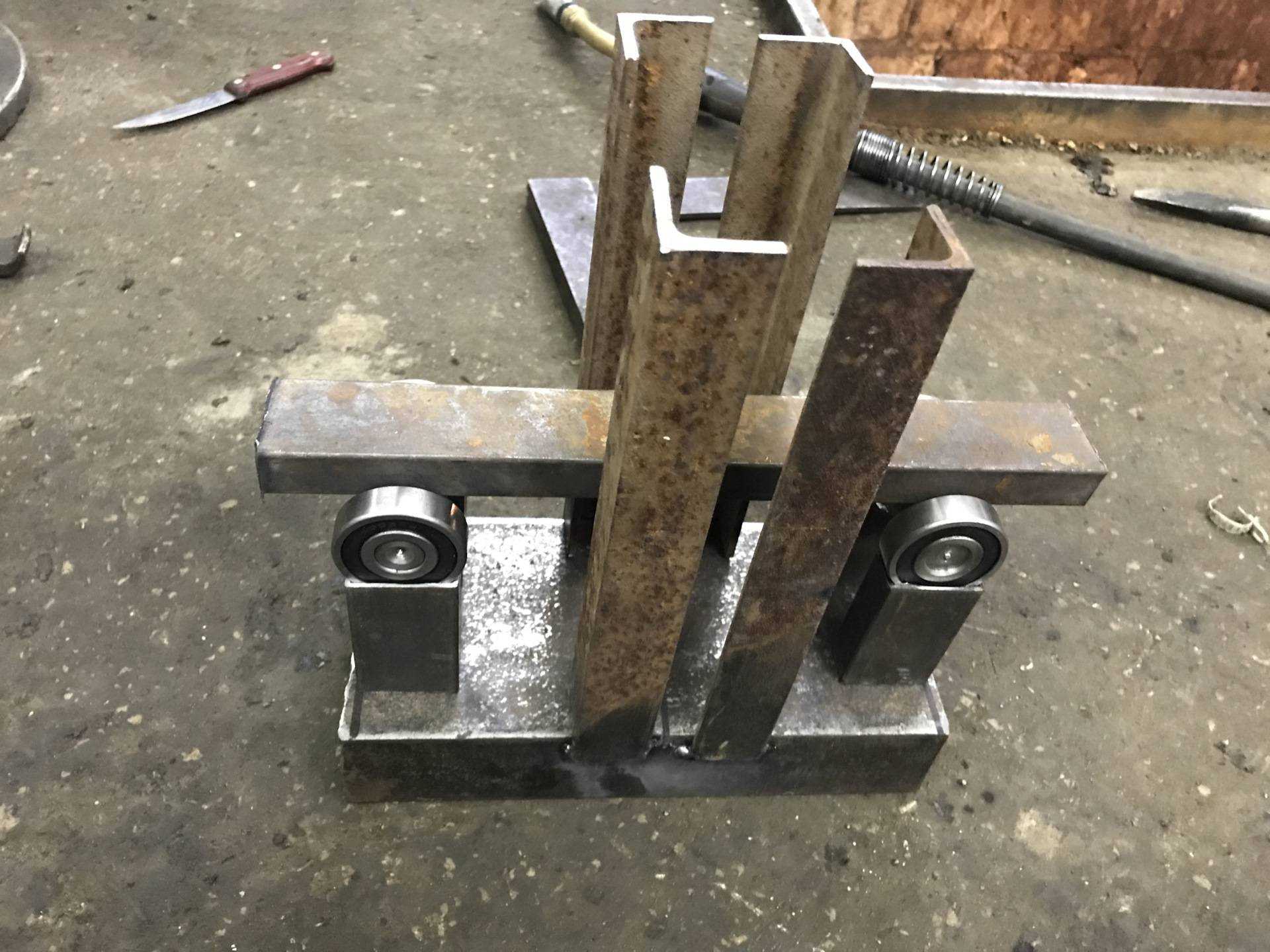

Простое приспособление для гибки металлических труб

Конструкция самодельного трубогиба зависит от объема и сложности работ, которые планируется выполнять с его помощью. Если устройство необходимо для одноразового использования (например, для строительства домашней теплицы), то нет необходимости в создании сложного трехвалкового механизма с гидравлической регулировкой радиуса загиба.

Срочно нужно ставить теплицу. Хочу арочную, но ни на базе металлов, ни у знакомых нет трубогиба. Строить трубогиб на валах и роликах? Для этого нет ни времени, ни надобности. Считаю, что на одно строительство подходит приспособление для ручной гибки.

Да, действительно, чем проще трубогиб, тем меньше мороки с его изготовлением. Главное – правильно определить размеры приспособления, которые напрямую будут зависеть от радиуса гиба.

Представляем вашему вниманию устройство, изготовленное пользователем moning. Оно предназначено для работы исключительно с тонкостенными трубами, ведь гибка труб вручную – это тяжелый физический труд.

Эту штукенцию я делал под квадратную трубу 30*30. Радиус, который удалось получить, был примерно 1метр. По бокам приспособления можно приварить что-то вроде распорок или лапок, чтобы не кидало из стороны в сторону, когда давишь на трубу. По поводу перемычек внизу трубогиба: вначале труба подкладывается под верхнюю перемычку (для первоначального загиба), потом труба перекладывается под следующую перемычку (для дальнейшего продвижения).

Последовательная гибка нужна для того, чтобы при резком перегибе труба не пошла на излом.

Рассчитать размеры приспособления очень просто: для этого достаточно знать радиус гиба, который требуется получить на готовой детали. Полоса (шириной 40 мм), которая служит оправкой для сгибаемой заготовки, изначально имеет кривизну, обеспечивающую заданный радиус гиба (R).

Учитывая наличие упругих деформаций, радиус оправки должен быть чуть меньше, чем требуемый радиус гиба заготовки.

Как утверждает автор изобретения, радиус заготовки получается хоть и не значительно, но больше радиуса самой оправки.

Умея пользоваться сваркой, болгаркой и вспомогательными инструментами, данное приспособление можно изготовить менее чем за 1 день.

Каждая металлическая труба имеет свой предел упругости, следовательно, радиус гиба нельзя уменьшать ниже определенных значений. Допустимые минимальные радиусы можно взять из соответствующих таблиц.

Представляем пример таблицы допустимых радиусов для труб круглого сечения.

Наружный диаметр трубы, мм	Радиус загиба, мин
45	35	20	10
R загиба, мин
18	74	62	56	43
24	95	79	65	55
32	115	96	79	67
38	156	131	107	91
50	197	165	136	115
60	238	199	165	139
75	280	260	194	173
80	324	270	224	190
90	362	302	250	213

Изготовление простейшего трубогиба шаблонного типа

Простой прокатный станок для гибки труб можно изготовить даже из дерева. Естественно, это будет ручной трубогиб, в конструкции которого можно даже не предусматривать прижимной ролик, если использоваться он будет для тонкостенных изделий. Шаблон для такого устройства изготавливается из деревянной доски, толщина которой должна быть такой, чтобы превышать диаметр самой трубы.

Деревянный шаблон для простейшего ручного трубогиба

Для удобства работы имеет смысл озадачиться профилированием шаблона со стороны его торца, дабы избежать соскакивания трубы в процессе сгибания. В этих целях можно сложить две доски, у которых предварительно спилить по одной грани, создав таким образом своего рода желоб. Сделанный предварительно выполняется чертеж поможет избежать ошибок.

При использовании подобного трубогиба шаблон крепят к надежному основанию, а с левой стороны от него (для правшей) закрепляют упор. Трубу, которую необходимо загнуть по требуемому радиусу, заводят между шаблоном и упором и аккуратно гнут ее, следя за тем, чтобы она не соскочила с шаблона.

Разборный шаблон из крюков

С помощью такого трубогиба, сделанного из подручных материалов, можно выполнять сгибание по большому радиусу изгиба. Можно избежать изготовления деревянного шаблона и упростить приспособление, заменив его на зафиксированные на основании металлические крюки, расположенные по окружности с требуемым радиусом загиба. Удобно такое устройство тем, что размеры загиба в любой момент можно изменить, расположив крюки-упоры по окружности с другим радиусом.

Вооружившись ручной лебедкой, можно значительно расширить диапазон производимых работ за счет заметного увеличения тягового усилия для сгибания труб.

Лебедка поможет расширить функциональность простейшего ручного трубогиба

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Варианты трубогибов

Другой способ – получение сегмента требуемой окружности посредством металлических крючков, прибитых на плоскость, как на фото. Это самый дешевый метод гибки, правда, нужны надежные крючки и податливая труба. Преимущество данного приспособления в том, что эти крючки всегда можно перебить по другой линии, чтобы гнуть заготовки другого радиуса.

Трубогибы для преобразования профильных труб намного сложнее – нужно больше сила для деформации. Зато мощным приспособлением с прижимными роликами, не уступающим гидравлическому аналогу, в бытовых условиях можно получить любую кривизну, даже идеальную окружность.

Гибка заготовки выполняется посредством роликов и цилиндра – производится намотка или прокатка, а цилиндр свободно перемещается.

Чтобы соорудить трубогиб, нужны детали, как на чертеже – пластины и уголки, упор и рукоять.

О том, как сделать трубогиб более сложноготипа, смотрите видео.

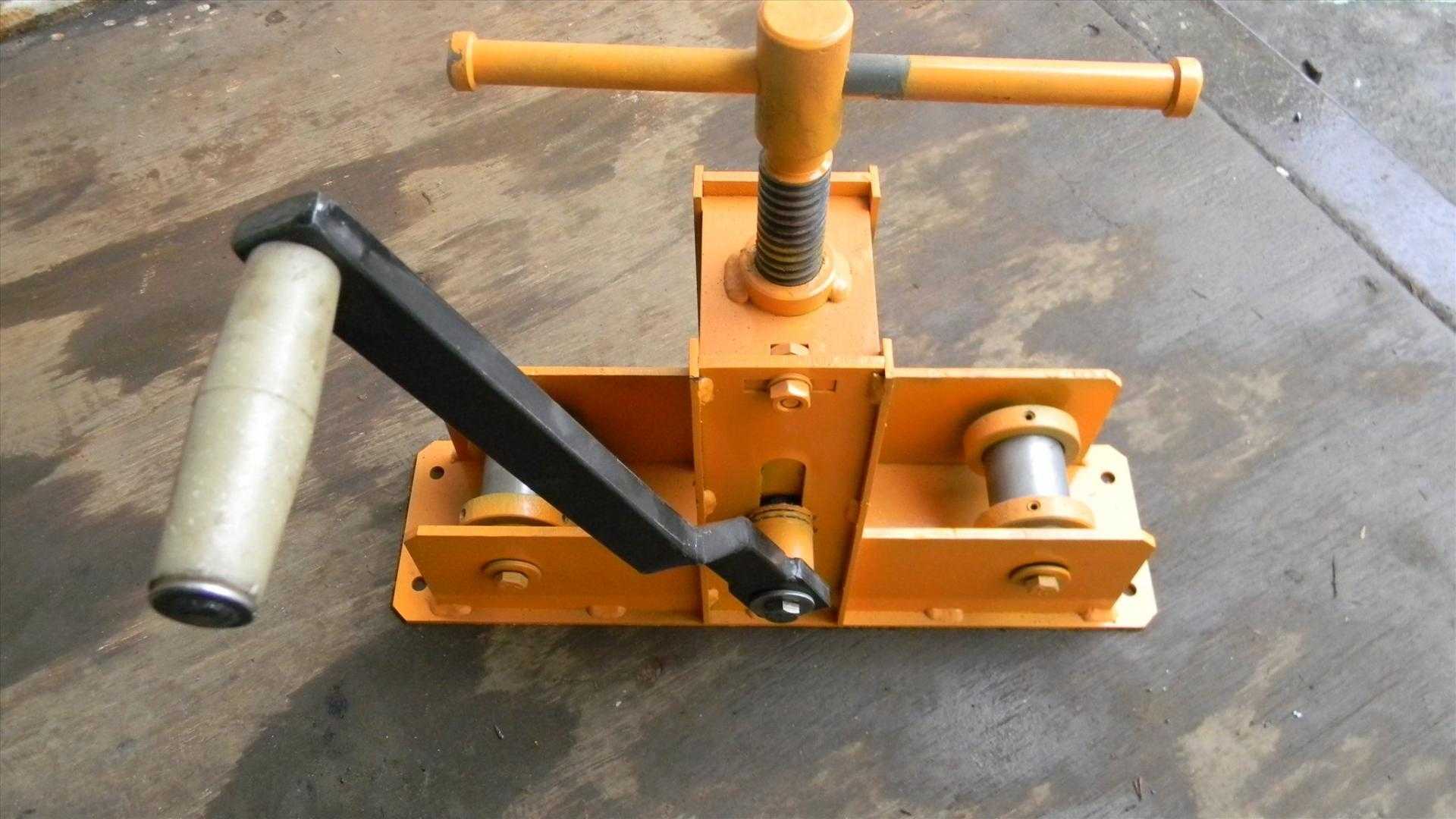

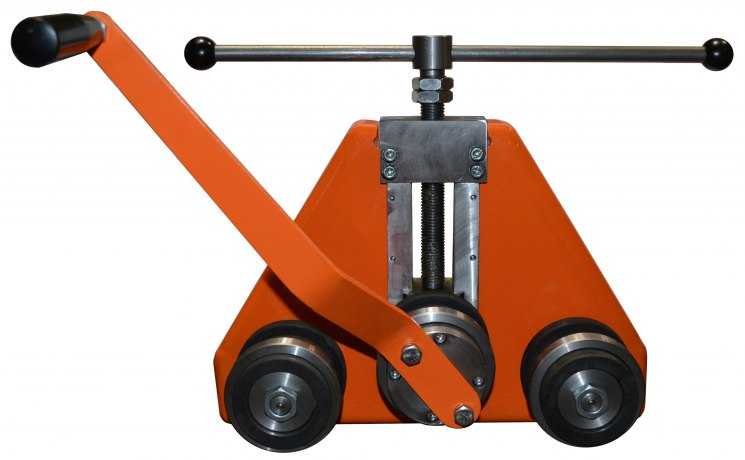

Роликовый трубогиб

Наиболее сложной конструкцией считается самодельный трубогиб роликового типа. В данном случае для передачи усилия применяется прижимной ролик. При изготовлении конструкции может использовать металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана. К особенностям подобной конструкции можно отнести нижеприведенные моменты:

Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала подходит дерево. Оно может использоваться при изготовлении ролика. Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.
Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
Радиус гибки во многом зависит от размеров применяемых роликов. Именного поэтому подвижный ролик должен при необходимости быстро демонтироваться для установки варианта исполнения с другим диаметром.
Устанавливаемый держатель также должен иметь возможность вращаться.
На установленном держателе крепится рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выступает в качестве рычага. Именно поэтому от ее длины зависит то, какое усилие можно будет передать.

Подобный станок подходит для производства большими партиями, так как ролики для трубогибов изготовить своими руками достаточно сложно. Устройство подходит для работы с трубами круглого сечения.

Распространенным вопросом можно назвать, насколько проблематично изготовление подобного механизма. При использовании гибочного станка подобного типа следует учитывать нижеприведенные моменты:

Для начала следует подробно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно создать эффективное оборудование с широкой сферой применения.
Основных элементов у данной конструкции относительно небольшое количество. Примером можно назвать два шкива, которые могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик

Довольно важном создать надежное основание, которое будет принимать часть прилагаемого усилия.

Принцип действия достаточно прост:

Заготовка помещается в желоб неподвижного ролика.
Труба фиксируется в нужном положении при помощи хомута.
При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

Для того чтобы существенно повысить эффективность конструкции может применяться электрический привод. Однако, стоит учитывать, что при электрическом приводе довольно сложно контролировать показатель диаметра закругления. Кроме этого, установленный электродвигатель должен передавать вращение через понижающий привод, так как скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.

Процесс изготовления

Прежде, чем начать изготовление станка для гибки круглой трубы, нужно запастись всем необходимым:

гидравлическим домкратом от машины или трактора (можно использовать и более мощные, если есть такая возможность);
башмаком (пуансоном);
швеллером (около 3-ех метров);
3-мя роликами с осями;
металлическими пластинами.

При изготовлении ручного трубогиба следует придерживаться простого алгоритма:

Рулеткой замерять необходимую длину швеллера для основания и болгаркой отпилить 2 равных куска, благодаря которым основание будущего гидравлического трубогиба, а вместе с ним и каркас (1), будет более устойчивым.
Разместить отрезанные куски швеллера плотно друг к другу, сварить снизу и сверху вдоль линии стыка. Такая платформа будет основой станка для гибки труб.
Приварить с обеих сторон основания боковые швеллеры под углом 110⁰.
К верхней части боковых швеллеров приварить более длинные куски, в которых предварительно необходимо высверлить несколько (от 2 до отверстий, размещенных симметрически с обеих сторон будущего станка для гибки труб. Они предназначены для установки в них осей с прижимными роликами, переставляя которые можно будет регулировать радиус изгиба стояков.
Закрепить пластинами с отверстиями под болты (2) диаметром 10-12 мм, домкрат (3) на основании таким образом, чтобы он не двигался при выполнении работы со стальными или другими трубами. Для этого нужно просверлить основание в определенных местах и закрепить гидроустройство планками с болтами.
Надежно закрепить на штоке домкрата башмак (4), чтобы в случае необходимости его можно было легко снять и поменять на другой.

Схема для изготовления ручного трубогиба

Все, конструкция готова к работе, а необходимые размеры, указаны на чертеже трубогиба сделанного своими руками хотя на фото, в верхних швеллерах (их 2, по одному с каждой стороны боковых швеллеров) не высверлены отверстия. Поэтому, изображенный ручной гидравлический трубогиб рассчитан на сгибание деталей только с одним радиусом сгиба.

Высота станка для гибки определяется параметрами домкрата и расстоянием «а». Это значит, что для сгиба пол-дюймовой стальной трубы этот отрезок должен равняться примерно 2 см (если домкрат находится в нерабочем состоянии).

Как видим, ничего сложного, а конструкция для сгибания круглой трубы – надежная, прочная и прослужит не один десяток лет. А главное, что для ее изготовления использовались только подручные материалы, что очень удешевило такое устройство.

Трубогиб ручной: модели с прижимным роликом

Для сгибания труб большого сечения можно сделать станок с неподвижным и подвижным (его называют прижимным) роликом. Такие механизмы изготавливаются из металла либо из древесины. Деревянные гибщики идеальны для работы с медными трубами. Древесина является достаточно мягким материалом, поэтому она не деформирует изделия из меди. Металлические трубогибы с роликами больше годятся для работы со стальными изделиями.

Ручной трубогиб с роликами

На видео хорошо видно, как осуществляется изготовление подобных устройств. Процесс пойдет быстрее, если вы будете придерживаться следующих рекомендаций:

Ролики необходимо монтировать на металлический держатель П-образной формы.
Основу трубогиба допускается выполнять из прочных листов фанеры либо досок, можете использовать и листовую сталь.
Держатель для роликов обязательно должен вращаться. При этом его нужно качественно зафиксировать на основе самодельного станка.
На держатель с обратной стороны от неподвижного ролика ставится рычаг. Чем больше будет его протяженность, тем выше усилие сгибания вы сможете создавать.

На следующем видео показано, как сделать самостоятельно ручной намоточный станок для изгибания трубных изделий. Его главными элементами являются прочное основание, прижимной ролик, специальная рамка с рукояткой и два шкива. Работает этот станок по далее приведенной схеме. Берете трубу, которую хотите согнуть, располагаете ее в неподвижный шкив (точнее – в его желобок) и фиксируете заготовку хомутом. Теперь просто-напросто начинаете наматывать трубное изделие (используя рукоятку) вокруг шаблона. На выходе получаете требуемый изгиб.

Привод — ручной. Материал — дерево и металл (или только металл). Способ — обкатка.

Для трубы из мягкого металла дерево для роликов хорошо еще и тем, что оно не деформирует трубу. Ролики можно изготовить самому, а еще проще их сделать из дерева и фанеры, как на этой фотографии.

В этом случае при помощи неподвижного ролика и подвижного прижимного, изготовленного из дерева, гнут даже трубы большого диаметра.

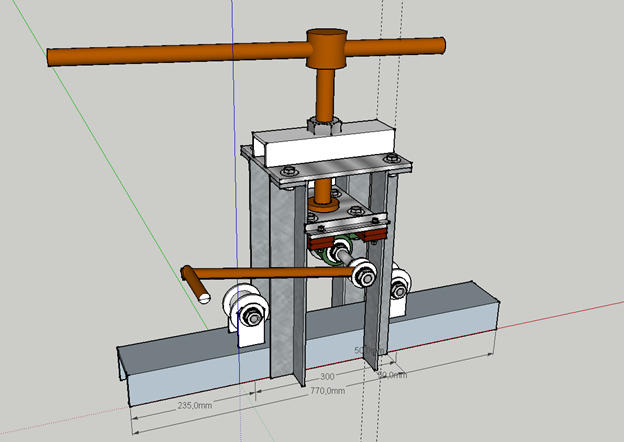

Трубогиб своими руками чертеж

В качестве основания берут лист металла или плотной фанеры (зависит от предполагаемых нагрузок). Затем из металлической П-образной заготовки делают держатель для центрального ролика (шаблона) и прижимного. Держатель должен свободно вращаться вокруг оси шаблона, который крепится к основанию. На основание крепят упор, к держателю — ручку, чем она длиннее, тем больше рычаг.

Самый простой пример намоточного трубогиба из металла (без упора на основании), который можно изготовить самому, потребует два шкива, рамку с рычагом и прижимным роликом, мощное неподвижное основание. Труба закладывается в неподвижный шкив, зажимается хомутом, при помощи рычага и подвижного ролика изгибается вокруг шаблона.

Можно еще сделать ручной трубогиб для профильной трубы своими руками для небольших труб (даже трубочек) с одним прижимным роликом на два разных радиуса изгиба. Шаблон выполнен в виде пластины с закругленными углами, каждая со своим радиусом.

Какие нужны материалы и нюансы конструкций

Чтобы разобраться с тем, как изготовить трубогиб для круглой трубы из подручных материалов своими руками, необходимо в первую очередь понять основные принципы его работы.

Как правило, станки функционируют на основе вальцовки или прокатки. Это позволяет свести к минимуму вероятность излома или повреждения трубы.

Деформирование профтруб на тубогибочном станке подобного рода осуществляется достаточно просто. Деталь вставляется между роликами и поворачивается ручка. В результате несложных действий можно получить изгиб заданных параметров.

Если же необходимо работать с более прочными материалами, например, арматурой, тогда понадобится трубогиб электрический с электроприводом. Данное оборудование с легкостью справится практически с любыми задачами.

Составные элементы трубогиба.

В сборке самого простого инструмента потребуется следующий набор деталей:

домкрат;
профили из металла;
высокопрочные пружины;
три вала;
приводная цепь;
некоторые дополнительные детали.

Процесс изгиба на таком станке выгладит достаточно просто. Труба укладывается на боковые валы, а третий опускается сверху, обеспечивая необходимую нагрузку. Затем следует покрутить ручку, приводящую с помощью цепи валы в движение.

Сфера применения трубогибов

Рассматриваемое приспособление широко применяется в различных сферах промышленности и народного хозяйства. Это и строительство, нефтяная и газовая промышленность, производство сантехники, сфера жилищно-коммунального хозяйства, а также его используют для бытовых потребностей. Это может быть изготовление садовой мебели, навесов, беседок и др.

При помощи трубогиба можно создавать самые разнообразные конструкции из профильных труб

Однако, чаще всего данное оборудование применяется для деформирования и гибки труб при прокладке трубопроводов или возведении зданий (когда профильные трубы используют как часть арматурных конструкций). Трубные изделия могут иметь самую разную форму и материал, но в любом случае необходимо использовать для их сгибания трубогибочные станки.

Как согнуть профильную трубу – простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого способа например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, предпочтительно мелкий речной. Песок предварительно просеивается и сушится. Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг шаблона требуемой формы.

При необходимости место сгиба можно предварительно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус – труба сложится, как карточный домик

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно. Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда. Замерзшую профтрубу гнут на шаблоне

Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5%!м(MISSING)еньше внутреннего сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг шаблона. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.

Популярное: Что такое матрица и пуансон, в чем главное отличие?

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия которых рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, а сомкнутые края вырезов завариваются любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного профиля небольшой прочности. Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

В промышленных масштабах профилированный погонаж гнут с помощью специальных станков, многие их которых оснащены ЧПУ. Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с довольно большим сечением и малыми радиусами изгиба.

Выводы

Трубогиб ручной принципиально несложен. Вся его работа основана на общих законах механики.

Но это, если не использовать электрический привод. Хотя есть интересные схемы с использованием электродвигателей — надо только добавить редуктор и предусмотреть безопасную эксплуатацию (в том числе от поражения электрическим током). Такой привод обычно делают люди, которые постоянно используют эту операцию в силу профессиональной деятельности.

Обычно ограничиваются простыми, но эффективными схемами — достаточно сделать рычаг побольше и согнуть можно практически любую трубу, используемую в бытовых целях. Ускорить и уточнить все замеры позволит лазерная рулетка.

Если нет сварочного аппарата, то можно подобрать сборную конструкцию с резьбовым крепежом. А для простых случаев несущую раму и ролики (или шаблоны) совсем просто изготовить из дерева.

Информация на заметку: Бытовка своими руками, Эркер.

ТРУБОГИБ своими руками или Как сделать ТРУБОГИБ в домашних условиях
