Печь для беседки своими руками: полезные советы новичку

Атрибут для дачного уюта

Замечательной идеей будет построить печь для беседки своими руками. Печка на протяжении многих лет считается полезным и даже необходимым атрибутом дачного участка. Наличие этого сооружения позволяет провести прекрасный семейный отдых на свежем воздухе.

Беседка с печью с красивым дизайном — это довольно удобное сооружение, самостоятельное строительство которого не отличается какими-то сверхсложными действиями и задачами. Печь в беседке станет настоящим украшением, домашним очагом Вашего участка.

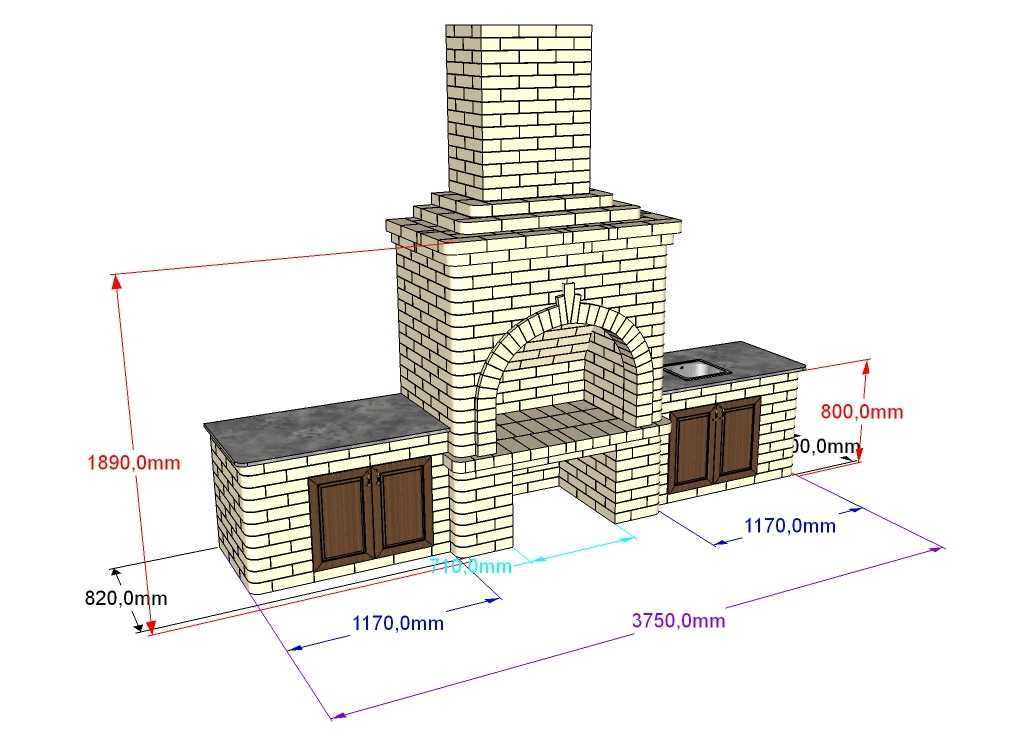

Первое, о чем стоит позаботиться, это правильно разработать проект, просчитать все до мелочей, дабы не столкнуться в дальнейшем с непоправимыми ошибками и серьезными проблемами с выполнением заданного плана. Составление проекта поможет четко определить размеры и визуально представить себе, как будет выглядеть будущая печь на том или ином месте.

Лучше всего выбрать место в тени, которое удалено от ветровых порывов. Далее, что необходимо сделать, это произвести разметку под фундамент, тип которого можно определить весом сооружения.

Застывает фундамент, как правило, пять-семь дней. Рекомендуется класть плитку из металла в том месте, где будет в перспективе располагаться беседка с печкой.

Однако беседки с печкой отличаются разнообразными вариантами, каждому из которых характерно что-то свое. Строительство печки требует индивидуального подхода.

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

Работа с 1 по 11 ряд

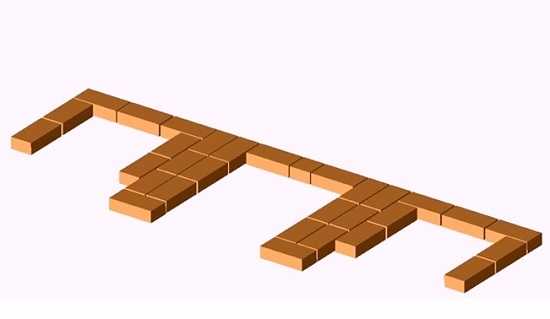

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

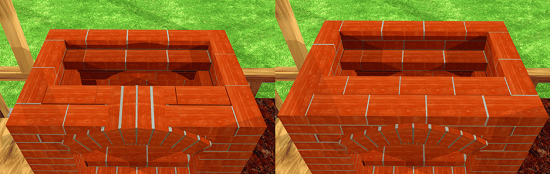

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Готовая печка-барбекю

Если нужен комплекс

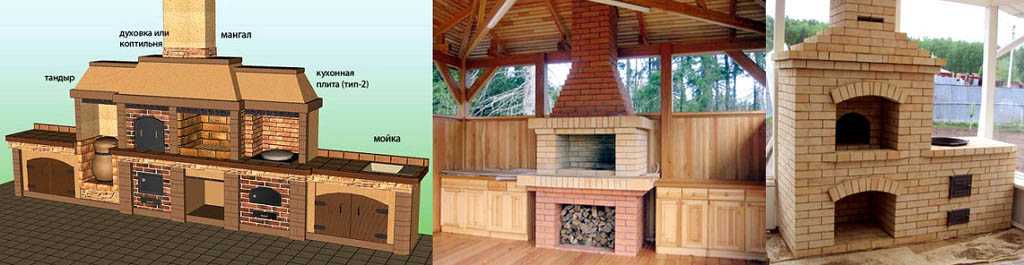

Полный летний кулинарный печной комплекс для беседки, сада, дачи (слева на рис. ниже) не просто громоздок, сложен и дорог. Строить его для индивидуального пользования имеет смысл только на приусадебном участке, когда семья в теплое время буквально живет в беседке.

Кулинарные комплексы для беседок, сада и дачи

Видео: печь-мангал для беседки с варочной плитой своими руками

Положение меняется, когда нужна коптильня. Простые конструкции обеспечивают стабильные условия в коптильном шкафу в лучшем случае на время горячего копчения в тихую теплую погоду. Если коптить в беседке предполагается регулярно, в строительстве печи не обойтись без шамота. Технологически строительство упрощается, а комплекс получается долговечнее, если строить его заодно с капитальной беседкой на нормально заглубленном фундаменте, т.к. вследствие большого размаха крыльев комплекса он намного чувствительнее к сезонным подвижкам грунта, чем компактная в плане печка.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В таком случае шатер над жаровой камерой уже не поместится. Для обеспечения требуемой стабильности тяги нужно, во-первых, вывести дымовую трубу не ниже 4 м над подом жаровой камеры. Во-вторых, дымоход делается 2-х или 3-х канальным, см. рис. Этот прием широко используется в домах с печным отоплением. Вероятность задувания ветром сразу 2-х дымовых ходов мала, а 3-х практически равна нулю.

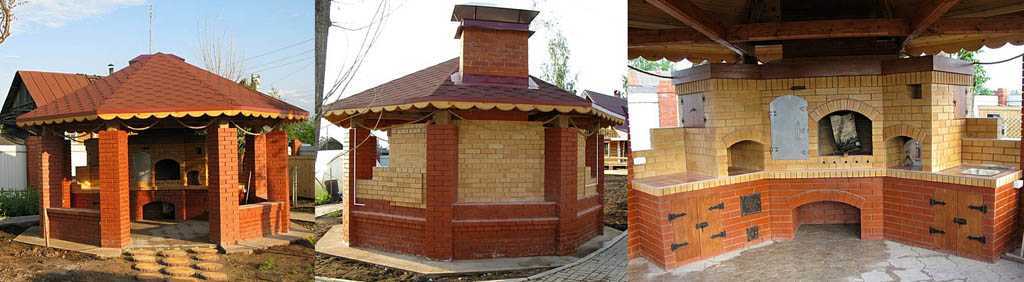

Беседка, построенная заодно с печным кулинарным комплексом

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Особенности печей для разных видов копчения

В зависимости от температурного режима печи-коптильни имеют отличия в конструкции.

Кирпичная коптильня горячего копчения

Это компактные сооружения, в которых камера с продуктами находится над топкой. Конструкция этих аппаратов не зависит от предполагаемых продуктов, однако необходимо учитывать, что мясо обрабатывается при более высокой температуре, чем рыба.

Возможны разные принципы работы подобных печей:

• Огонь горит под дном коптильни. На него насыпаются опилки и щепа. Они нагреваются, дым выделяется и коптит продукты.
• Дым из топки поступает прямо в коптилку. Фактически, она является расширением дымохода.

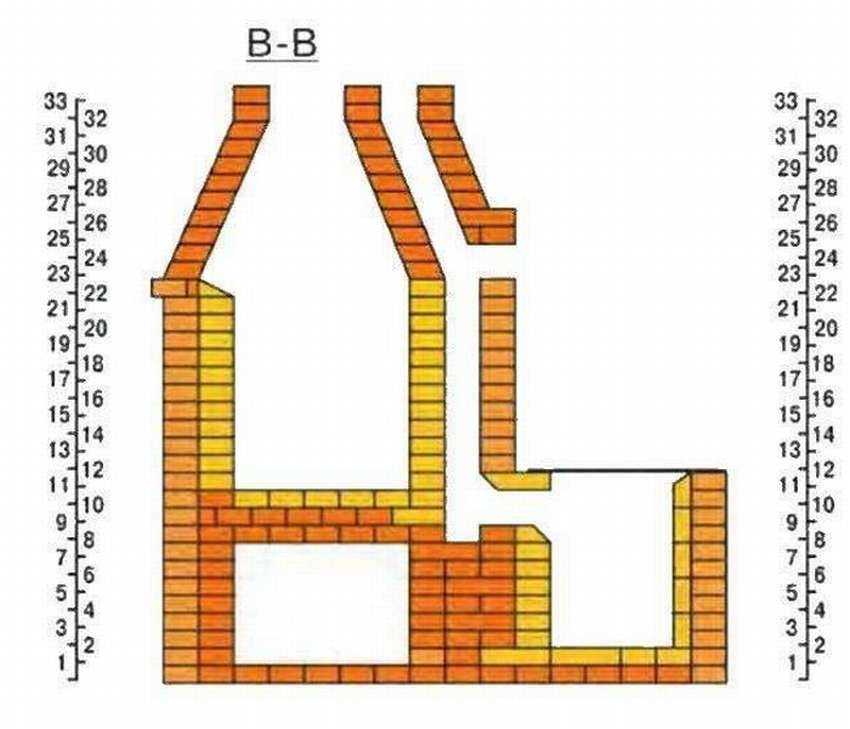

Схема кирпичной коптильни горячего копчения

Печь для холодного копчения на естественной тяге

Холодное копчение производится при температуре дыма до 60°С. Поэтому в печах для этого типа обработки генератор дыма находится отдельно от коптильной камеры. Движение дыма от топки к продуктам возникает за счёт естественной тяги.

Есть разные варианты таких конструкций:

• Топка, в которой производится дым, находится на расстоянии от коптильни. В этом случае печь для холодного копчения должна находиться ниже коптилки, чтобы при горении дров возникала тяга. Движению дыма способствует также дымоход в верхней части коптильной установки.
• Дымогенератор с камерой являются одним сооружением. От генератора к продуктам идёт дымовой канал с несколькими поворотами, проходя по которым дым остывает. В таких печах целесообразно устройство двух камер, одна из которых находится над топкой и предназначена для горячей обработки.
• Коптильная камера является пристройкой к дымоходу. В этом случае она сооружается после постройки основной печи горячего копчения.

Схема печи для холодного копчения на естественной тяге

Кроме кирпича или металла для холодной обработки используется коптильня из дерева. Своими руками она изготавливается из досок или фанеры.

Универсальная печь коптильня для холодного и горячего копчения

Возможна постройка печи, в которой будет производиться копчение мяса и рыбы обоими — холодным и горячим способом. В этих сооружения есть две камеры — под предназначенной для горячего копчения находится топка, вторая камера соединена с ней дымоходным каналом. В холодном режиме дым направляется в неё при помощи заслонок.

Схема универсальной печи-коптильни для холодного и горячего копчения

Такая печка является украшением приусадебного участка и позволяет готовить закуски непосредственно перед употреблением.

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание: от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Основание для печи

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет: первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание: для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.

Выкладывание топки печки

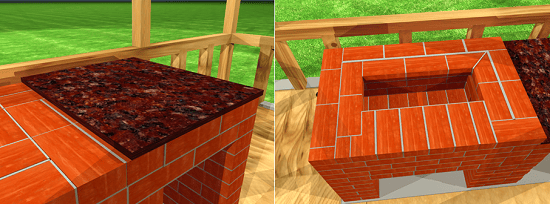

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

Установка столешницы

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание: решетка должна быть съемной, чтобы ее периодически можно было чистить.

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

Совет: чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.

Оформление жарочного шкафа

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет: ровность кладки периодически проверяют строительным уровнем.

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание: при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Порядовка кирпича – ряды 18-29

Внимание: в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.. Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции

По ее периметру можно установить ограждения – парапет, декоративные решетки

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет: при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

Варианты оформления печи в беседке, фото

Особенности деревянной конструкции

Древесина, в отличие от металла и кирпича, является природным материалом и обладает следующими особенностями:

• Небольшой вес. Благодаря этому строительством беседки можно заняться своими силами, без привлечения дорогостоящих специалистов. Кроме того, благодаря тому, что конструкция легкая для нее не нужно сооружение монолитного фундамента, достаточно монтажа свайных опор.
• Привлекательный внешний вид и экологическая безопасность материала, что позволяет вписать конструкцию в любой ландшафтный дизайн в независимости от его стиля и бюджета.
• Высокая прочность.
• Длительный срок службы, которого можно достичь при правильной подготовке и обработке материала.
• Быстрота возведения конструкции и возможность ее переоборудования. Беседку из бруса можно построить за 3-5 дней, при этом ее можно видоизменять, превращая из открытой террасы в закрытую веранду и наоборот.

Разновидности по месту расположения

Установка допустима как в помещении, так и вне его. С учетом этого фактора мангалы бывают двух типов.

Уличный (садовый)

Монтируется под небольшим навесом, чтобы осадки и влага не попадали внутрь дымохода, а готовить можно было в любую погоду.

Другой вариант – сделать его под открытым небом, в саду, вблизи беседки, возле дома. В любом из случаев под конструкцию заливается надежный фундамент. Оптимальным считается монолитная плита.

Кладка мангала выполняется из огнеупорного кирпича, облицовка – из влагоустойчивых материалов.

В беседку (веранду или террасу)

Устанавливается в открытых и закрытых постройках. На этапе разработки проекта учитываются требования пожарной безопасности, тщательно продумывается место для вывода дымовой трубы. Нуждается в заливке отдельного фундамента.

Напольное покрытие вблизи печи рекомендуется выкладывать из невоспламеняемых материалов:

• тротуарной, керамической плитки;
• клинкерного кирпича;
• искусственного, натурального камня.

Альтернатива – набить на пол на расстоянии 1,5 м от печи лист железа или стали.

Разновидности печей для беседок

Различные стационарные и переносные конструкции позволяют оборудовать беседку всем необходимым для ценителей кулинарных изысков.

Полноценная летняя кухня в беседке с печкой и мангалом Источник prokuhni.info

Печь-мангал

Традиционный вариант для оборудования небольшой беседки – это переносной мангал, на котором размещается необходимое количество шампуров. Более эстетичный и долговечный вариант – стационарная печь-мангал, возводимая из кирпича. В основе подобной конструкции – ёмкость для угля и металлические ограничители, на которые устанавливаются шампуры. Устройство стандартного мангала с высоким дымоходом позволяет также встроить коптильню, превращая просторную беседку в полноценную кухню для заготовок и кулинарных экспериментов.

Проект каменной беседки с печью-мангалом Источник doma.life

Печь-барбекю

Внешний вид функциональной части печи барбекю для беседки почти неотличим от мангала, но процесс жарки мяса производится на металлических решётках, а не шампурах. Подобная технология позволяет готовить большие куски мяса или рыбы, дополняя блюда обильными порциями специй и соусов. В использовании печь-барбекю более удобная, чем мангал, но регулярная чистка решётки прибавит работы хозяйке. Традиционные переносные печи имеют круглую форму и устанавливаются в центре беседки, а навесная вытяжка поддерживает тление углей. Стационарные конструкции удобно оборудовать раковиной и рабочей зоной для постоянного приготовления пищи.

Классическое расположение печи-барбекю в центре беседки Источник black-budget.com

Русская печь

Полноценная русская печь – сложная конструкция, для правильной работы которой необходимо соблюдение технологии сборки и впечатляющая площадь. Поэтому для установки в беседках используются мини-версии, представляющие собой миниатюрный вариант с коротким подом (пространством, расположенным под топкой с дровами и углём). Конструктивно подобная русская печь представляет собой стилизованный мангал или барбекю, а полукруглый свод топки придаёт всей беседке оттенок традиционного русского дома.

Мини-версия русской печи легко уместится в просторной беседке Источник th.aviarydecor.com

Печь с коптильней

Устройство любой коптильни сочетает высокий дымоход, в котором над поддоном с помощью крюков или решёток размещаются куски мяса и рыбы. Дно установки посыпается опилками или щепой лиственных деревьев, дым от которых и пропитывает сырое мясо, придавая ему аромат. Визуально печи с коптильней легко отличить по высокому дымоходу, на котором оборудованы подвесы, крюки или полки для размещения продуктов. Подобная модификация требует просторной беседки, а также установки массивного фундамента.

Отличительная черта коптильни – массивный, высокий дымоход Источник pinterest.ru

Печь-казан

Особенностью приготовления блюд в казане является равномерный прогрев продуктов со всех сторон. Фактически, пища «томится», то есть тушится в посуде, напитываясь ароматами специй. В самой печи, по аналогии с тандыром, можно запекать различные блюда. Как правило, беседки для дачных участков оборудуют комплексами из установки для барбекю, мангала, казана и духового шкафа (для заядлых кулинаров – даже вертела).

Небольшая печь с мангалом и казаном для беседки Источник popgun.ru

Печь-камин для зимних беседок

В отличие от рассмотренных выше типов, печи-камины хорошо обогревают помещение, но при этом в них не представляется возможным приготавливать пищу. Отдельные архитекторы конструируют камин в качестве разновидности русской печи, и владельцы получают возможность готовить в специальной посуде. Чаще всего печи-камины используются для протапливания помещения и придания уюта в холодную зимнюю пору.

Зимняя беседка с печью, покрытой изразцами – дополнительное жилое помещение на дачном участке Источник ar.decoratex.biz

Печные комплексы

Если бюджет и свободное пространство беседки позволяют, лучше всего оборудовать печной комплекс. Подобные сооружения из кирпича представляют собой мини-версию обычной кухни. Например, беседки для барбекю с камином и печью оборудованы мойкой, иногда – коптильней или мангалом. Конструкция требует создания мощного фундамента, при этом хозяева смогут не только принимать гостей, но и делать кулинарные заготовки с помощью подобной установки.

Небольшой кулинарный комплекс легко уместится в просторной зимней беседке Источник karaganda.plot.kz

Материалы для строительства

Приступив к планированию установки, необходимо заранее учесть все детали и составить чертеж. На нем отмечаются размеры будущей конструкции и обозначается количество необходимых стройматериалов.

Если позволяет площадь территории, барбекю-комплекс можно соорудить вместе с русской печкой, плитой и мойкой.

Перед началом строительства обязательно нужно запастись следующими материалами:

1. Гравий. С его помощью выравнивают поверхность перед постройкой комплекса.
2. Песок.
3. Кирпич. Подойдет только огнеупорный и стойкий к перепадам температур материал.
4. Цемент.
5. Строительная сетка или металлические прутья диаметром 10-12 мм для укрепления стяжки.
6. Крепежное оборудование: гвозди и саморезы.
7. Бруски.
8. Прямые деревянные доски (размером 2,5 мм, толщиной и высотой по 100 мм). Они нужны для формирования опалубки.

Позаботившись о материалах, необходимо подготовить инструменты. Для работы понадобятся:

• строительные защитные очки;
• уровень;
• болгарка;
• простой карандаш для наметки контуров;
• рукавицы для работы с раствором;
• строительный миксер.

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

Модель	Описание	Цена с учетом материалов в рублях
Кирпичный барбекю – мангал с собственной крышей.	Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик. Ширина мангала – 850 мм, общая длина конструкции – 2050 мм. Наружные поверхности обработаны защитным термостойким лаком. Срок строительства – 5 дней.	230 000.
Барбекю с варочной плитой с возможностью установки казана.	Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров. Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива. Ширина – 770 мм. Общий размер – 2040 мм. Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode». Минимальный срок строительства – 10 дней.	348 000.
Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.	Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов. Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой. Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки. Срок постройки – 14 суток.	398 000.
Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.	Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком. Отсек для хранения дров оборудован деревянной дверцей. Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.	385 000.
Арочная конструкция мангала и большим духовым шкафом.	Дверца выполнена из огнеупорного стекла. Мангал оборудован для установки шампуров и жарки мяса на решетке. Дополнительно установлен электровертел. Ширина – 680 мм. Общий размер 1700 мм. Полный цикл строительных работ – 14 дней.	315 000.
