Дымоход из асбестоцементной трубы: не пожалете ли после установки

Инструкции по установке труб из асбестоцемента для дымохода

При монтаже дымохода трубы из асбеста устанавливают на кирпичную кладку или бетонную плиту. Конструкцию вставляют в отверстие, сделанное заранее. Под трубу устанавливают плиту из железобетона квадратной формы. Вместо нее можно использовать сборную или монолитную плиту.
Для формирования распушки монтируют борта необходимой высоты по бокам железобетонной, сборной или монолитной плиты. Зазоры, которые образовались в процессе установки, заполняют каким-либо твердым материалом, например, песком, кирпичом или шлакобетоном. Затем трубу закрепляют в перекрытии чердака.
Затем необходимо сделать выдру, то есть провести расширение дымоходной системы в виде напуска над кровлей. Это предохранит помещение от различных атмосферных осадков, которые могли бы попасть через зазоры между дымоходной трубой и крышей.
Для того, чтобы выдра была надежно зафиксирована, формируют муфту из цемента. Под выдрой нужно установить слезняк.

Работы по установке системы проводят исключительно на вертикально расположенных частях дымоходного канала, которые сопровождаются некоторыми проблемами из-за большой длины труб.

Установку отдельных труб из асбестоцемента проводят с использованием специальных хомутов и огнеупорного герметика для скрепления между собой. Во время процесса монтажа нужно тщательно следить за тем, чтобы стыки были достаточно крепкими, потому что именно в них может начаться разгерметизация системы. Перед началом установки нужно провести все необходимые расчеты, чтобы дымоходная труба обладала хорошей тягой.

Варианты утепление асбестовых труб

Утепление или изоляция — это совокупность тех материалов, которые находятся между асбестовой трубой и кирпичом. Этот слой защищает трубу от неблагоприятных факторов окружающей среды, а окружающие трубу материалы — от конденсата. Существует несколько вариантов утепления:

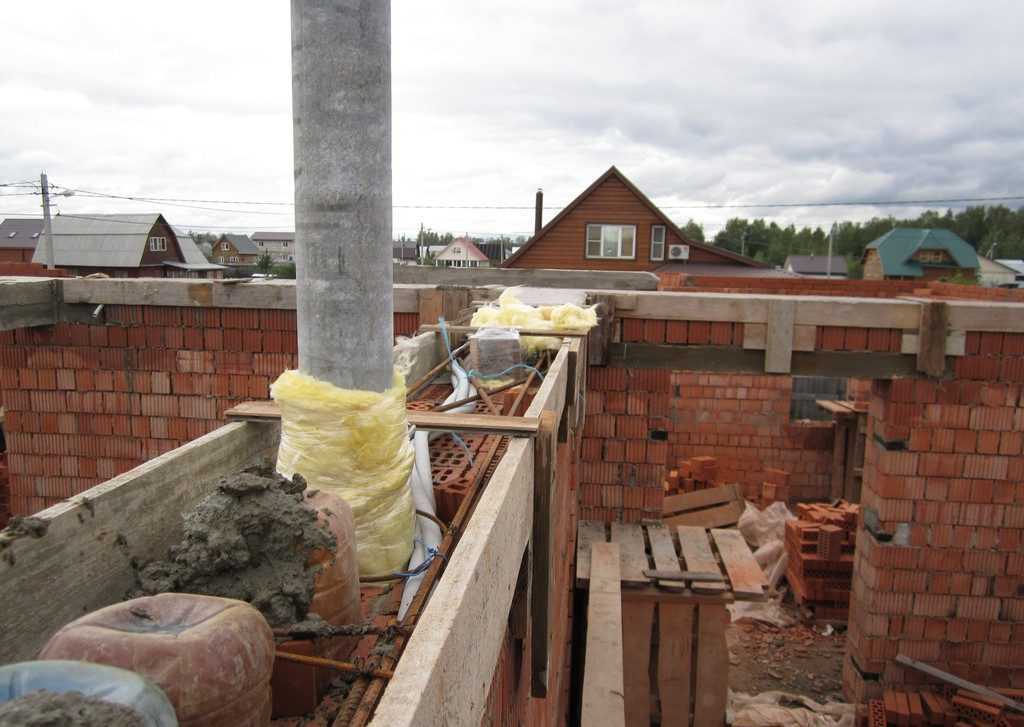

С помощью базальтовой ваты и фольги. Всё просто: вата обматывается вокруг и закрепляется хомутами. Затем вату изолируют с помощью фольгированного полиэтилена. Последний защищает всю конструкцию от воды. Такой вариант прост, но менее надежен.
Этот вариант еще называют “сэндвичем”. Для его сооружения необходима стальная труба, диаметром на 10 см больше, чем асбестоцементная. Стальная труба помещается снаружи асбестовой, а пространство между ними заполняется базальтовой ватой или другим негорючим утеплителем. В районе оголовка трубы конструкция изолируется цементом.

Рекомендуем ознакомиться: Как правильно выбрать и ставить кран для радиатора системы отопления?

Затем труба с утеплителем крепится к кирпичному сооружению для дымохода

Важно, чтобы асбестоцементная труба выступала из кирпичного сооружения на несколько сантиметров. Чем больше трубы останется снаружи, тем меньше времени прослужит дымоход

Как сделать дымоход из асбестовой трубы

Одной из причин широкого распространения асбестовой трубы является тот факт, что установка самодельного дымохода из асбестовой трубы легко выполняется своими руками

Во процессе монтажа важно соблюдать ряд правил и требований, а также противопожарные нормы, действующие СНиП

Необходимо прочно закрепить трубу, произвести тепло- и гидроизоляцию, а также, в случае, если треснула труба, важно не допустить попадание дыма в помещение. Осуществляя установку дымохода из асбестовой трубы своими руками, необходимо произвести точный расчет, а также правильно обустроить наружный дымоход из асбоцементных труб. Нормы четко определяют требования к размеру трубы, позволяющие обеспечить необходимую тягу и возможность давать сопротивление ветровой нагрузке

Нормы четко определяют требования к размеру трубы, позволяющие обеспечить необходимую тягу и возможность давать сопротивление ветровой нагрузке

Осуществляя установку дымохода из асбестовой трубы своими руками, необходимо произвести точный расчет, а также правильно обустроить наружный дымоход из асбоцементных труб. Нормы четко определяют требования к размеру трубы, позволяющие обеспечить необходимую тягу и возможность давать сопротивление ветровой нагрузке.

Для того, чтобы закрепить асбестовую трубу на дымоходе, применяются специальные хомуты и растяжки. В процессе установки отдельно стоящей трубы или ее надкровельной части, нужно соблюдать следующие правила:

Необходимо произвести расчет диаметра и высоту дымохода из асбестовой трубы. Чем выше дымоход, тем большую ветровую нагрузку он испытывает. Для закрепления трубы на крыше, поднятую выше конька более чем на 2 метра, необходимо зафиксировать крышные растяжки. Высота рассчитывается исходя из того, насколько далеко дымоход расположен от конька здания, диаметр по объему топочной камеры (рекомендуемое сечение не менее 120 мм).

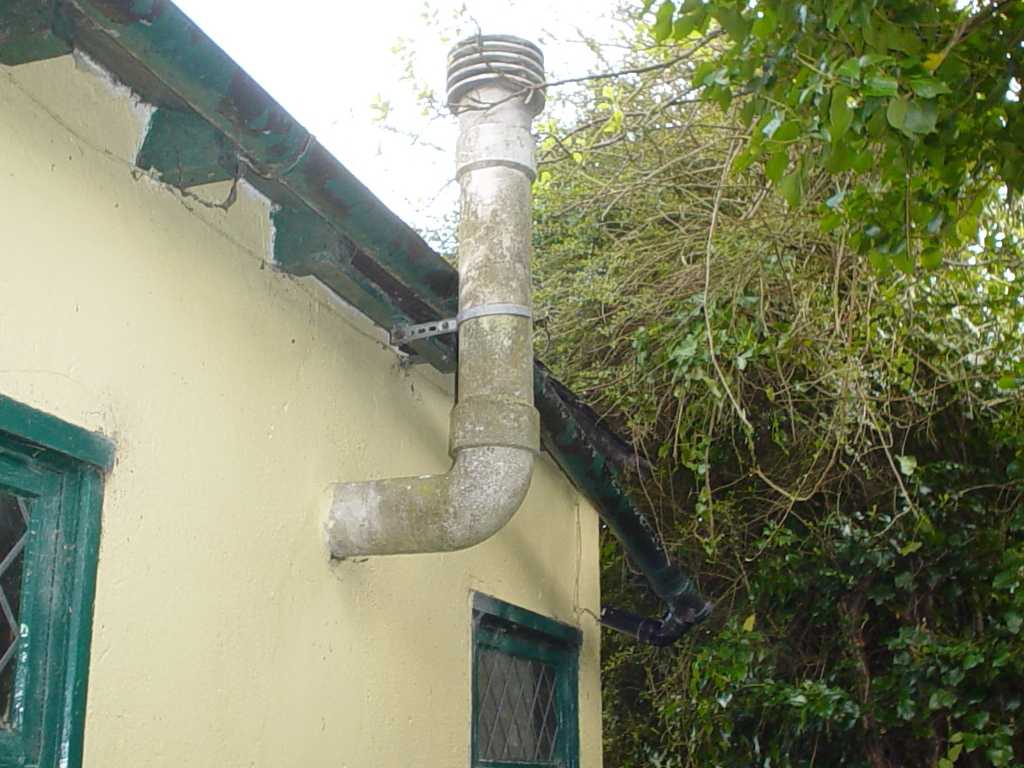

Отдельно стоящий дымоход, через каждые полметра крепится к стене посредством специальных хомутов. Чтобы максимально прочно и надежно зафиксировать трубу на крыше, нужно воспользоваться надкровельным основанием. Ключевым условием является осуществление герметизации. Эта процедура защитит изделие от протечек.
Осуществляя установку асбестовой трубы в кирпичном канале, труба крепится с помощью специальной распорной арматуры. Минимальная дистанция между трубами многоканального дымохода, выполненного из асбоцементных труб составляет 10 см. Сверху на конструкцию необходимо поместить плиту, которая будет защищать каналы от попадания влаги. Если не закрепить асбестовую трубу в кирпичном дымоходе, то с течением времени труба на стыках лишится герметичности, и как итог — появляются окислы и стенки начнут разрушаться.

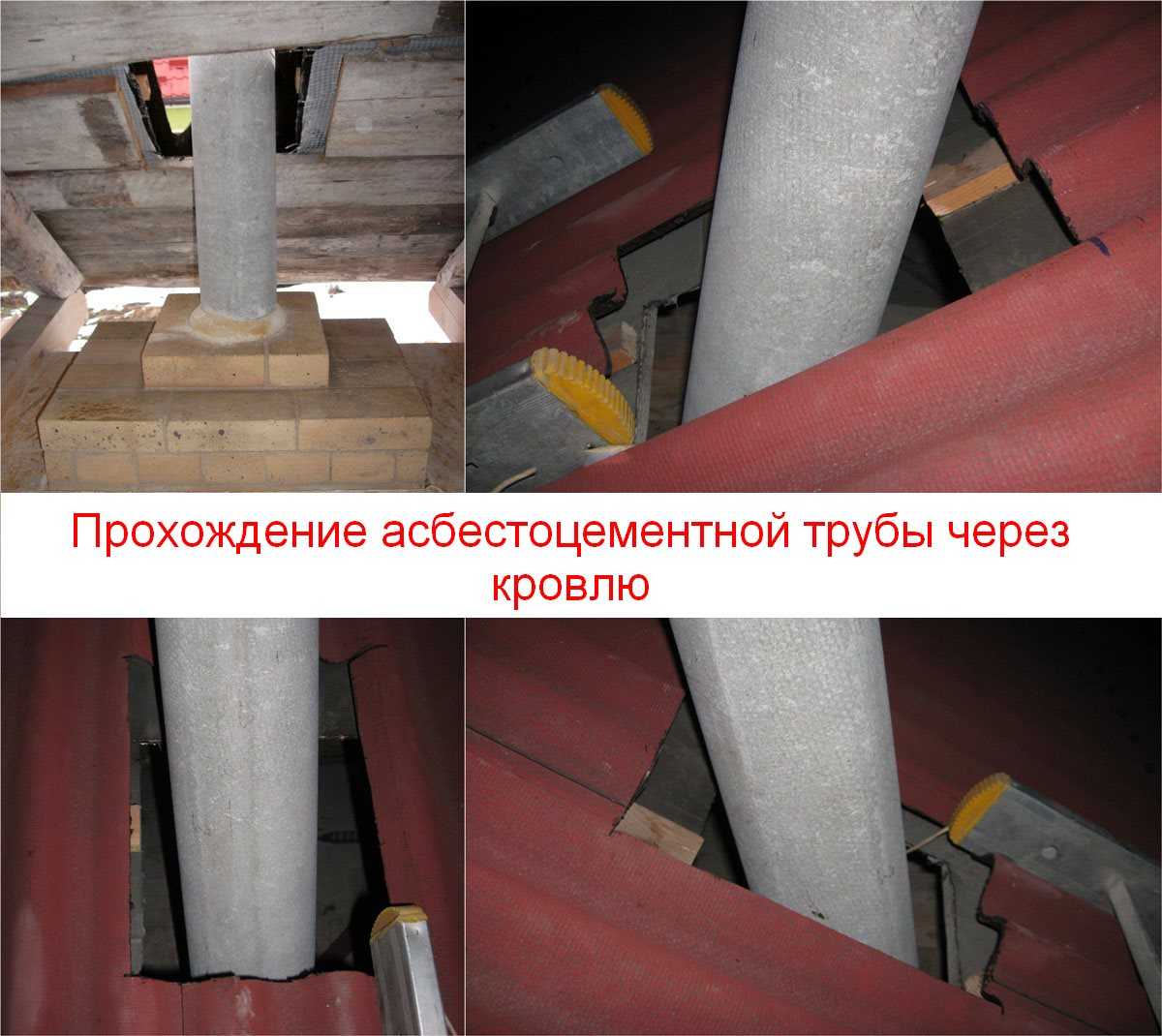

В процессе прохождения через кровлю и межэтажные плиты перекрытия, применяется кронштейн крепления, который выполнен непосредственно из асбестоцемента. Между горючими материалами и сильно греющейся поверхностью, нужно выдержать дистанцию не менее 10 см, на деревянном перекрытии устанавливается негорючая опора дымохода.
В доме из газобетонных блоков не рекомендуется установка отдельно стоящих дымоходов. Стене, к которой крепится труба, не удастся выдержать ветровую нагрузку. В такой ситуации лучше всего произвести монтаж внутренней системы дымоотведения.

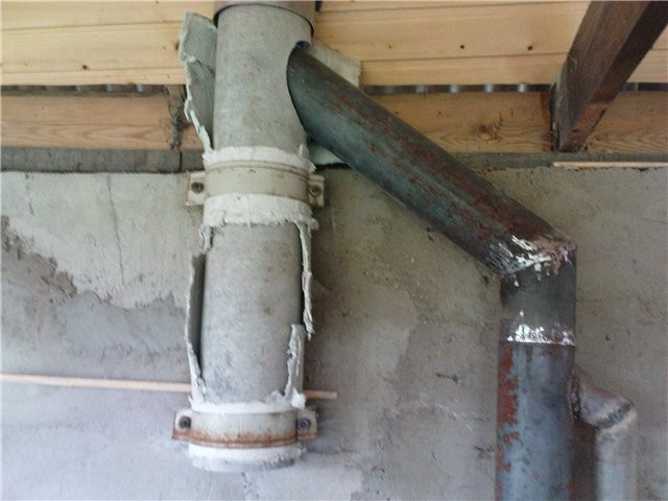

Соединение асбестового дымохода металлической трубой

Недостатки и риски

При привлекательности относительно цены и простоты монтажа асбестоцементные трубы для дымохода не могут быть универсальным и долговечным решением проблемы отвода продуктов горения. Материал не отличается высокими эксплуатационными характеристиками, имеет ряд свойств, которые заставляют застройщиков задуматься о целесообразности экономии времени и средств.

С такими недостатками асбестоцементных труб необходимо считаться:

Небольшой срок службы. Под воздействием газов, влаги и ультрафиолета происходит постепенное расслоение уплотненной массы. Через 15 лет в воздух начинают выделяться мелкие волокна, вдыхание которых провоцирует развитие онкологических заболеваний.
Низкий температурный порог. После установки воздуховода над газовым котлом малой мощности уже нельзя менять его на более мощный прибор. Это ограничит возможности владельцев недвижимости по ее обогреву.
Пористость. На стенках изделий образуется конденсат, который впитывается в стенки шахты. При последующем замерзании происходит разрыв внутренних связей и возникновение трещин.
Трудность прочистки. На мокрых внутренних стенках оседает сажа и пыль. Образуется вязкая и плотная субстанция, не поддающаяся ершу и химическим растворителям. В больших количествах скопившаяся в шахте сажа при нагревании загорается, выделяя большое количество тепла.
Хрупкость. При транспортировке, хранении и монтаже звенья требуют бережного отношения. Они лопаются от слабого давления и ударов. В прогонах трудно проделать ревизионные отверстия. Для этого нужно использовать дорогостоящее оборудование для алмазного бурения.
Высокая теплопроводность. При топке печи от стенок дымохода исходит сильный жар, температура которого может достигать 100°С. Из-за этого возрастает вероятность возгорания окружающих предметов.

Существуют такие риски возникновения нештатных ситуаций при использовании асбестоцемента для обустройства отопительных систем:

Утечка угарного газа. Перепады влажности и температуры приводят к появлению трещин. Опасность состоит в том, что углекислота тяжелее воздуха и опускается, отравляя все живое.
Засорение канала. Это распространенное явление, возникающее при неправильном монтаже и эксплуатации трубопровода. Плохая тяга или ее отсутствие — это мелочь по сравнению с возможными фатальными последствиями.
Разрыв магистрали. Материал взрывается при повышении температуры газа выше предельной. Осколки могут стать причиной травмы, а открытое пламя вызвать пожар.

Избежать нежелательных и трагических последствий при использовании асбестоцементных изделий можно. Для этого необходимо соблюдать технологию монтажа и эксплуатации вытяжной конструкции.

Можно ли использовать асбестоцементные трубы в вентиляции и дымоходах

Монтаж систем отопления предполагает выбор материала для канала, по которому будут отводиться продукты сгорания топлива.

Такой материал должен быть негорючим, долговечным, а также желательно, чтобы и цена на него не «кусалась».

Именно последняя причина привела к высокой популярности труб из асбоцемента для организации отвода дыма.

С чем же связаны нарекания на подобные конструкции? Ведь, казалось бы, материал, состоящий из асбестовых волокон и цемента, удовлетворяет всем критериям: он огнестойкий, служит долго и стоит мало.

Всему виной – масса недостатков, которые значительно перевешивают положительные качества.

Регламентирующие документы

Строительные нормы и правила, согласно которым проектируются системы вентиляции, определяют запрет на использование асбестоцементных конструкций в приточной вентиляции. В то же время вытяжка – возможна.

Правила производства трубо-печных работ допускают применение асбоцементных дымоходов, но только если температура отходящих газов не выше 300 градусов, а для печей на угле, котлов на твердом топливе – вовсе запрещается использовать материал в устройстве отводящего канала. Также на трубе не должно быть сколов и трещин.

Пожарная опасность: от выполнения строжайшего требования об ограничении температуры отходящих газов зависит пожарная безопасность.

Какие процессы происходят в трубе

Шероховатая внутренняя поверхность дымохода позволяет скапливаться на ней саже, которая может загореться. Температура в этом случае поднимется выше допустимого уровня. В результате перегревания может образоваться трещина, через которую угарный газ поступит в помещение.

Канцерогенность материала

Споры о том, есть ли в асбесте вредные для здоровья человека примеси, ведутся до сих пор.

Стоит отметить, что во многих странах некоторые виды данного материала запрещено использовать в бытовом строительстве – к примеру, амфиболовый асбест с высокой биологической агрессивностью.

Для производства труб в России применяют хризотил-асбест. Считается, что он не оказывает выраженного канцерогенного влияния на организм человека, хотя этому нет убедительных доказательств.

Образование конденсата

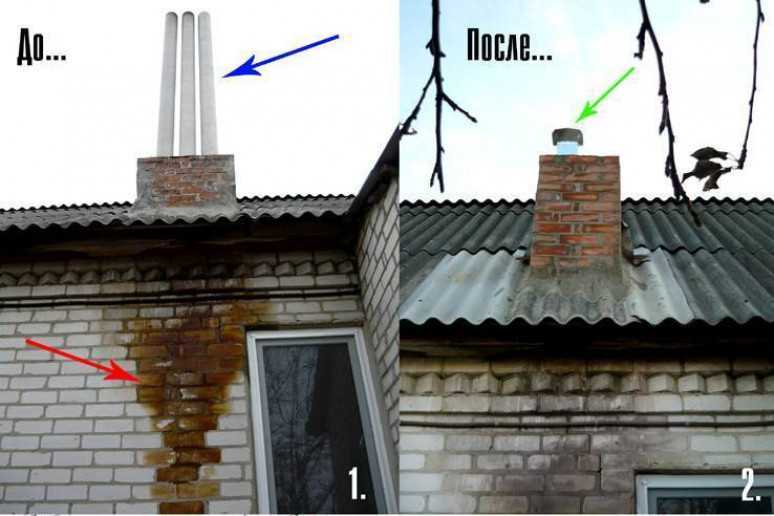

Впитывание асбестом влаги приводит к образованию пятен на прилегающих стенах, а также к появлению неприятного запаха.

Скептики обычно задают вопрос о том, что же агрессивного в обычной воде. Так вот, конденсат в системе отопления – это не вода в чистом виде, а раствор, в состав которого входят окислы, обладающие сильным разрушительным действием.

Менее существенные недостатки:

асбестоцементную трубу можно монтировать только на строго вертикальных участках газоотвода, кроме того, она тяжелая и неудобная из-за длины;
в подобной системе нет возможности обустроить ревизионные люки;
существуют также определенные трудности с прочисткой от сажи – ведь хрупкий материал легко повредить.

Некоторые достоинства

Справедливости ради, стоит отметить, что асбестоцементная труба обладает и некоторыми достоинствами, кроме вышеназванных низкой стоимости и длительного срока службы, – это хорошие теплоизоляционные качества асбеста и простота обработки.

С большой осторожностью допускается использование данного материала для дымоотводов маломощных газовых отопительных агрегатов, а также в верхних участках дымовых каналов. Чтобы уменьшить образование конденсата, применяется утепление дымохода с помощью теплоизоляционных и гидроизоляционных материалов

Главный вывод

Ставить под угрозу жизнь и здоровье членов семьи, а также нажитое годами имущество, выгадывая лишнюю копейку на применении технологически устаревших конструкций, просто нет смысла.

К пониманию основного посыла этого тезиса приходит большая часть владельцев частных домов и дач с ненадежными дымоотводящими каналами, ввиду продолжающегося роста статистики пожаров.

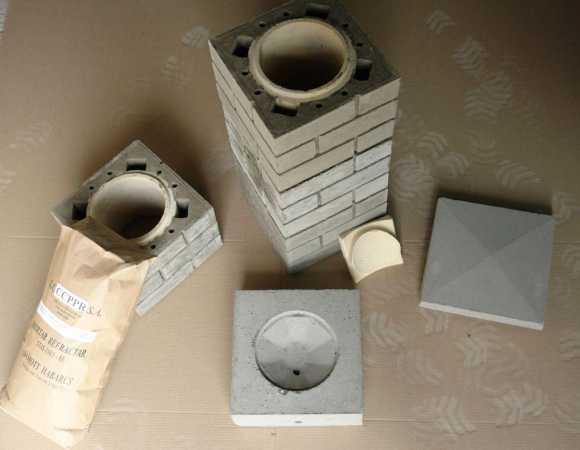

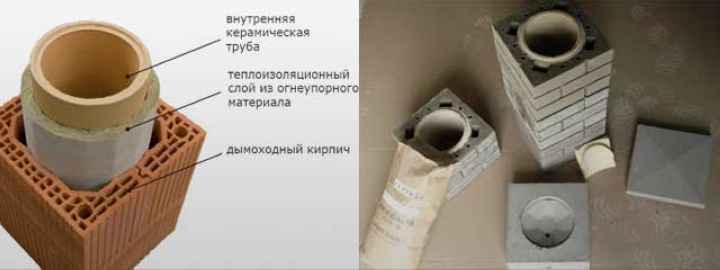

Асбестоцементные трубы постепенно вытесняются современными безопасными видами дымоходов – к примеру, хорошие отзывы специалистов и потребителей имеет коаксиальная конструкция, а также огнеупорная керамика.

Если все составляющие отопительной системы будут выполнены из надлежащих материалов, это сыграет важную роль в эффективной работе котла или другого прибора.

Область применения

Выше уже отмечалось, что асбестоцементные трубы часто используются для изготовления современных дымоходов, так как выдерживают высокую температуру, но только в том случае, если она не превышает 300 градусов. Но на это ограничение не следует обращать внимания, так как температура не бывает больше 300 градусов.

Чтобы понять, чем может быть опасно такое изделие, необходимо понять, какие процессы совершаются внутри дымоходной трубы. В результате сгорания твердого топлива, на стенках изделия скапливается сажа. Если поверхность негладкая, то ее скапливается гораздо больше, так как созданы все условия для хорошего сцепления. Из этого можно сделать некоторые выводы:

Внутренние стенки трубы из асбестоцемента имеют негладкую поверхность, поэтому со временем на них скапливается большое количество сажи, что может привести к воспламенению.
Если скопленная сажа загорится, то внутри дымохода увеличится температура. В результате чего появляется риск образования взрыва.

https://youtube.com/watch?v=szmulHvRejU

Проблемы обслуживания

Чтобы избежать воспламенения, дымоходную трубу необходимо периодически чистить. Но асбестоцементная конструкция сложно поддается чистке, по сравнению с аналогами, выполненными из других материалов.

Конденсат

Некоторые специалисты утверждают, что взрыв может произойти только на старом отопительном оборудовании. Ведь современные устройства имеют достаточно высокий КПД, поэтому температура не превышает 100 градусов. Отсюда можно сделать вывод, что асбестоцементная труба подходит для изготовления дымохода. Но необходимо учитывать все процессы, которые происходят внутри конструкции при определенных условиях.

Действительно, КПД современного печного оборудования гораздо выше, поэтому, тепло уходит на отопление помещения, а не в трубу.
Чтобы поддерживать огонь, при использовании любого вида топлива, необходим кислород, поступающий снаружи. Поэтому нужно понимать, что влияет на тягу.
Некоторые люди ошибочно полагают, что дымоходная труба предназначена только для того, чтобы через нее выходили все продукты горения. Но она предназначена еще для подачи воздуха, чтобы обеспечить горение дров. В результате чего образуется нормальная тяга.
Чем больше разница в температуре трубы и наружного воздуха, тем меньше и хуже тяга.

Причиной этому является конденсат. Асбестоцементная труба устойчива к влаге, но нужно понимать, что конденсат не является водой. Он представляет собой раствор, который образуется из воды и окислившихся продуктов сгорания топлива.

Повреждения дымоходов из асбестовых труб

В окислившихся продуктах содержится соляная кислота, приводящая к разрушению материала, не исключением является асбест и кирпичная кладка.
В результате разрушения на трубе появляются углубления, где скапливается большое количество сажи. Эти нарушают гладкую поверхность.
В результате чего тяга значительно ухудшается, так как нет нормального притока воздушных масс.
Это приводит к тому, что топливо не способно полностью сгорать. Поэтому оборудование не функционирует должным образом и образуется конденсат на трубе.

Последствия применения

Асбестовая конструкция впитывает конденсат, что негативно влияет на постройку. В результате чего на поверхности стены появляются пятна с неприятным запахом

Если не обращать на это внимание и продолжать эксплуатировать неисправное оборудование, то дымоходный канал, может полностью разрушиться. Чтобы устранить проблему необходимо заменить асбестовые трубы и разрушенную часть строения

Правильно выполненный дымоход из асбестовой трубы

Ошибочное мнение о том, что установка асбестовой трубы в качестве дымохода не представляет трудности, может привести ко многим нежелательным последствиям. Котельное оборудование разное, у каждого свой КПД.

Поэтому прежде чем приступить к монтажу, нужно тщательно изучить все технические условия. То, к чему должен быть готов частный застройщик, выполняя дымоход своими руками – надежное крепление конструкции, обустройство теплоизоляции трубы, соблюдение противопожарных норм.

Изоляция дымохода

Крепление дымохода из асбестовой трубы

Осуществлять монтаж трубы асбестовой в общей системе дымохода можно с того участка, где температура продуктов сгорания не превышает 300 градусов по Цельсию. Допустимо выводить как отдельно идущий стояк (наружный дымоход), так и канал, проходящий через кровлю. При обустройстве необходимо придерживаться таких правил:

При вылете трубы над коньком свыше 2 метров требуется применять для фиксации дополнительные хомуты и растяжки;
Отдельно идущий дымоотвод крепят к несущей стене трубными хомутами с промежутками не реже чем полметра;
При помещении асбеста внутрь канала из кирпичной кладки применяют дополнительные распорки из арматуры;
Крепление дымохода в месте его прохождения через кровлю должно осуществляться через кронштейн из асбоцемента.

Наращивание дымохода асбестовым каналом

Безнапорные трубы из асбеста, которые используют для организации дымохода, как правило, наращивают на уже готовую часть дымохода из другого более жаропрочного материала. Переход от металла к асбесту можно осуществить через специальную гильзу из нержавеющей стали.

Соединение асбестовой трубы муфтой

Если происходит наращивание одной асбестовой трубы другой такой же, то соединение осуществляют муфтой модификации САМ. Муфта имеет две внутренние проточки под жаростойкий уплотнитель. При наращивании кирпичного дымохода муфту САМ фиксируют внутри кладки. Ее подпирают закладными из арматуры, а пространство между кладкой и муфтой заливают бетоном.

Наращивание кирпичной кладки асбестовой трубой для дымохода при отсутствии муфты можно осуществить другим способом. Для этого на последний ряд кирпича устанавливают плиту из того же асбоцемента или стали с отверстием, не превышающим диаметр асбестового канала. Последний устанавливают сверху на отверстие и фиксируют раствором.

Устройство теплоизоляционной подушки

Асбоцемент имеет пористую структуру. Он обладает плохими теплоизоляционными качествами, поэтому сильно нагревается, до температуры выводимых наружу газов. Асбестоцементные трубы для дымохода должны быть утеплены материалом, стойким к возгоранию по следующим причинам:

Во избежание нагрева и воспламенения горючих материалов, из которых состоит конструкция дома;
Во избежание образования конденсата, который является одним из факторов, разрушающе воздействующих на дымоход.

Базальтовая вата

Классический вариант утепления построен на применении базальтовой ваты, которую несколькими слоями наматывают на дымоотвод и закрепляют специальными хомутами или вязальной проволокой. Поверх ваты организуют слой фольги. Это необходимо делать для гидроизоляции трубы и обеспечения дополнительного барьера от возгорания.

Выполнить защиту утеплителя можно при помощи металлического каркаса. Для этого подойдет листовой тонкий оцинкованный металл либо с заводским лакокрасочным покрытием. Такой каркас целесообразно применить для труб, выступающих над кровлей, где фольга будет смотреться неэстетично.

Врезка тройника в трубу асбоцементную

Если дымоход устраивается так, что необходимо вывести его через боковую стену, добавить конденсатоотводчик либо вмонтировать ревизионный люк для контроля и чистки дымохода, применяют тройники с системой соединения по типу муфт. После подрезки труб, надевания тройника стыковочная щель должна быть залита составом на основе кислотоустойчивых и жаропрочных компонентов.

Участки дымохода из асбоцементной трубы запрещено выполнять в строго горизонтальном положении. При выходе канала вбок он должен идти под уклоном не менее 3 градусов в сторону котельной установки.

Как выбрать дымоход из асбестоцементной трубы

Поскольку этот стройматериал относится к бюджетным, не стоит пытаться сэкономить ещё больше и искать самые дешёвые асбоцементные трубы. Лучше купите их в надёжном магазине, который предъявляет гарантии качества изделий. Иначе есть риск, что дешёвые трубы даже не доедут до места монтажа и пойдут трещинами уже в пути.

Ржавый налёт и грязь на поверхности асбоцементных труб — показатель их неправильного хранения и неудовлетворительного качества

При покупке трубы рекомендуется:

тщательно осмотреть каждое изделие, убедиться в отсутствии трещин и сколов, выделяющихся сгустков и нехарактерных включений в материале;
проверить (как минимум визуально) ровность трубы и равномерность толщины стенки;
подобрать асбестовый шнур для герметизации стыков;
удостовериться, что сечение трубы точно соответствует диаметру патрубка котла.

Ассортимент асбестоцементных труб не ограничит вас в выборе

Производители предлагают асбоцементные трубы диаметром от 10 до 50 см, поэтому подобрать оптимальный вариант для вашего котла не составит труда. Чтобы минимизировать количество стыков, стоит приобрести трубу длиной 5 м, но если её невозможно перевезти, можно взять и 3 м (это минимально допустимая длина дымохода). Непосредственно для подключения к патрубку рекомендуется приобрести переходник или газоотводную трубу из нержавеющей стали, способную герметично соединяться как с металлическим патрубком, так и с асбестоцементным дымоотводным каналом.

Выбор материала для теплоизоляции

Особой разницы между тем, в доме или изоляция дымохода в бане, нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае, не приобретать дешевых материалов, которые не смогут прослужить положенный срок. Главные требования, чем изолировать, нужно ориентироваться на два фактора:

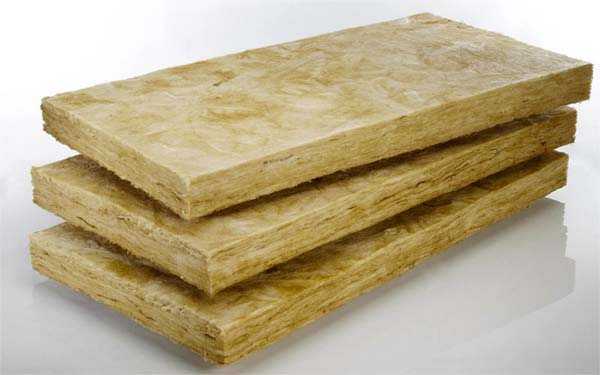

Выбор можно остановить на базальтовой, каменной или минеральной вате (стекловате). Данные типы утеплителя ввиду своих особенностей могут переносить достаточно серьезные перепады температуры, кроме того, такой материал стойко переносит даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.

Почему они были популярны в прошлом?

В советское время был острый дефицит на все виды строительных материалов. Трубы из асбеста были настоящей находкой для частных застройщиков. Прогоны отвечали всем стандартам безопасности, не имели достойной альтернативы, отличались прочностью, герметичностью и доступною ценою. Звенья использовались в печном деле, обустройстве водопроводов, канализаций и строительстве колодцев.

Со временем требования ГОСТ были заменены на ТУ. В технологию производства были внесены изменения, негативно сказавшиеся на качественных характеристиках продукции.

Их можно использовать только для газового котла, устанавливая в середине и конце дымоходов саун и бань. Но, лучше от этой идеи отказаться и трубы, сделанные по ТУ, использовать для обустройства коммуникаций низкого давления и защитных конструкций для прокладки кабелей.

https://youtube.com/watch?v=GqNRrJpJGWE

Технические характеристики и производство изделий

На практике асбестоцемент представляет собой фибробетон. Его производство включает такие этапы:

размельчение асбестового сырья, полученного с добывающих предприятий;распушка асбеста с дальнейшей разделкой волокон;добавление воды к соотношению цемента с асбестом 85:15;изъятие полученной пульпы на барабан с сетчатой структурой;наматывание пленки на скалку для придания изделию требуемой толщины стенок.

Производство изделий происходит только под строгим контролем согласно ГОСТ. Вес асбестоцементной трубы на 1 м составляет от 6 до 11 кг. Например, вес 300 мм изделий меньше 500 мм.

Напорная труба выпускается в отрезках по 3,95 или 5 метров. Ее проходное сечение имеет следующие размеры: 100, 150, 200, 250, 300, 400 и 500 мм. Вес изделия варьируется от 45 кг для изделия на 100 мм до 67 кг для изделия на 150 мм или 19 кг – для 300 мм.

Также, как другие изделия, напорная труба 300 водонепроницаемая. Диаметр 300 мм позволяет выполнить быстрый и дешевый монтаж системы.

Безнапорные изделия выпускаются в отрезках длиной 3.95 м, диаметр которых составляет от 100 до 200 мм.

БНТ 100 имеет вес 24 кг. Изделия 150 имеют вес 37 кг. Безнапорная труба асбестоцементная 200, вес которой не превышает 64 кг, обеспечивает чистую подачу воды по трубопроводу, поэтому ее монтаж популярен в хозяйственной сфере.
