Потолочная разделка для бани проводим дымоход правильно

О расстояниях до горючих конструкций

Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия. Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:

• Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;
• Между перекрытием и поверхностью керамической трубы без изоляции должно быть выдержано расстояние не менее 250 мм, а между трубой с теплоизоляцией – 130 мм.

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.

Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм. В этом случае допускается увеличить сечение до 315-320 мм

По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см

В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см.

Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).

Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.

Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

Для перегородок, оборудованных защитным покрытием:

• Для труб толщиной 120 мм – 200-260 мм;
• для труб толщиной 65 мм — 380 мм.

Для перегородок, не имеющих специальной защиты:

• Для труб толщиной 120 мм — 260-320 мм;
• Для труб толщиной 65 мм — 320-500 мм.

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.

Факторы влияющие на разделку дымохода

На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.

Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.

Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.

Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.

Правила кладки дымохода из кирпича

Кладку следует начинать сверху печки. Предварительно на печь устанавливается насадная труба. Кладка кирпича ведется, как при возведении стен, но существует ряд нюансов:

• Чтобы печь исправно давала тепло, а дым уходил по каналам, требуется внимательно следить за уровнем конструкции. Использовать измерительный прибор нужно после каждого выложенного ряда.
• Строя дымоход из кирпича, впрочем, как и печь, необходимо использовать не стандартный раствор, в который входит цемент и песок, а добавлять в смесь глину. Пропорции раствора таковы: 2: 5: 1.
• Толщина слоя раствора должна варьироваться в пределах от 5 до 10 мм. Показатель, равный сантиметру, является критичным. Если превысить его, то кладка довольно быстро разрушится;
• Стыки между кирпичами должны быть тщательно заделаны. Если пренебречь этой процедурой, то искры могут попасть в помещение.
• Монтаж должен производиться исключительно из целых кирпичей. Использование четвертей и половинок может привести к необходимости увеличения расхода раствора, что недопустимо.

Из вышесказанного следует сделать следующий вывод: дымоход из кирпича имеет массу несомненных преимуществ, но его монтаж осложнен многими факторами. Поэтому установить его своими руками, не имея соответствующего опыта, вряд ли получится.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

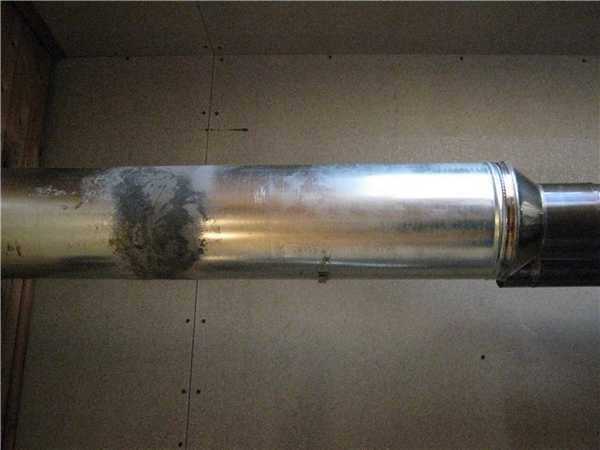

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

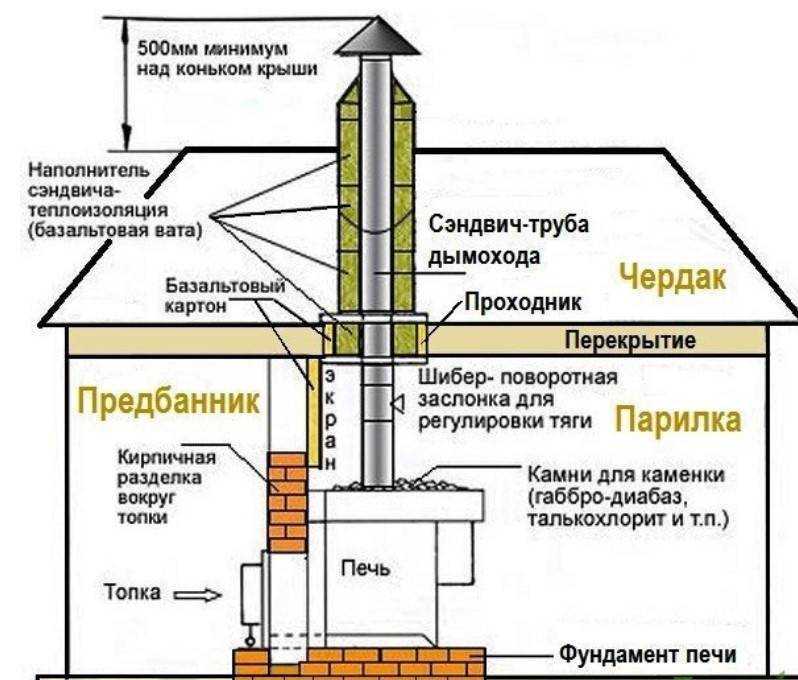

Как сделать дымоход в бане через потолок

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать.

Если Вы решили построить баню, то не забудьте о качественной изоляции печи, дымохода, стен и потолка. Так чем обложить трубу от печки сегодня? Ошибочно мнение, что для изоляции от огня будет достаточно нескольких металлических листов, которыми оббивают потолок вокруг дымохода. С помощью теплоизола можно качественно изолировать печную трубу, причем − самостоятельно. Сэндвич-трубу легко собрать самостоятельно и применять для сауны с железной печью или бани. Как поступить, если построили русскую парилку с печкой из кирпича? Выполнить короб вокруг трубы в местах ее прохода через потолок.

Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек. Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Информация. Для изоляции стен от раскаленной печи лучше не использовать железные листы, поскольку они довольно сильно подвержены коррозии. Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

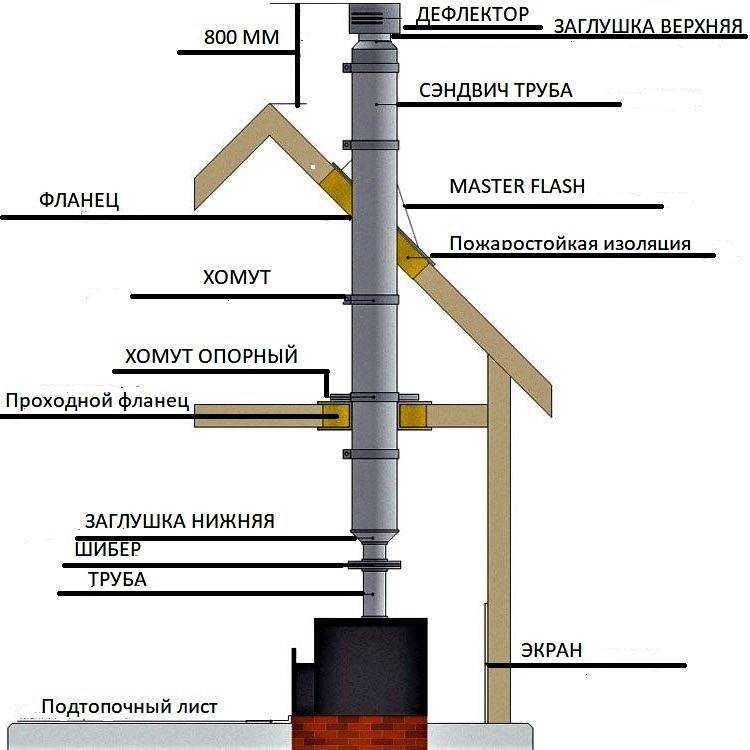

Дымоход в бане необходимо делать разъемным, то есть из двух частей: нижней и верхней. Соединение частей стояка необходимо производить на середине чердака бани. Это позволит произвести должную теплоизоляцию верхней части дымохода. В месте прохода трубы в крыше бани нужно установить уплотнитель, используя заводской герметик. К верхушке следует приварить жестяной колпак, защищающий отверстие дымохода от атмосферных осадков.

Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность.

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Нормативные требования и правила пожарной безопасности

Точные требования и цифры, регламентирующие правила установки дымохода и его прохождения через кровельно-стропильную систему, содержатся в СНиП 41-01-2003, а именно – в разделе 6.6. Ключевое условие, определяющие безопасность провода трубы дымохода через кровлю – максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50°C.

При прямом контакте с трубой этого достичь невозможно.

Поэтому основные способы защиты кровельного пирога, стропильной системы и потолка от возгорания – защитить их с помощью изоляционного слоя либо оставить пустое пространство между дымоходом и составляющими кровельной конструкции.

Если используется металлический дымоход заводского изготовления, необходимо изучить документацию производителя и придерживаться данных в ней рекомендаций относительно установки проходного узла.

Традиционно для защиты перекрытий и стропильных систем при использовании металлической трубы дымохода используют специальные защитные гильзы из негорючего материала. Ее диаметр должен быть больше площади сечения дымохода.

Независимо от расстояния между наружной стенкой дымохода и окружающими конструкциями, участок прохода через кровлю необходимо заделывать негорючими материалами. В идеале, класс изолирующего материала должен быть НГ, на крайний случай – Г1.

Защита разделки

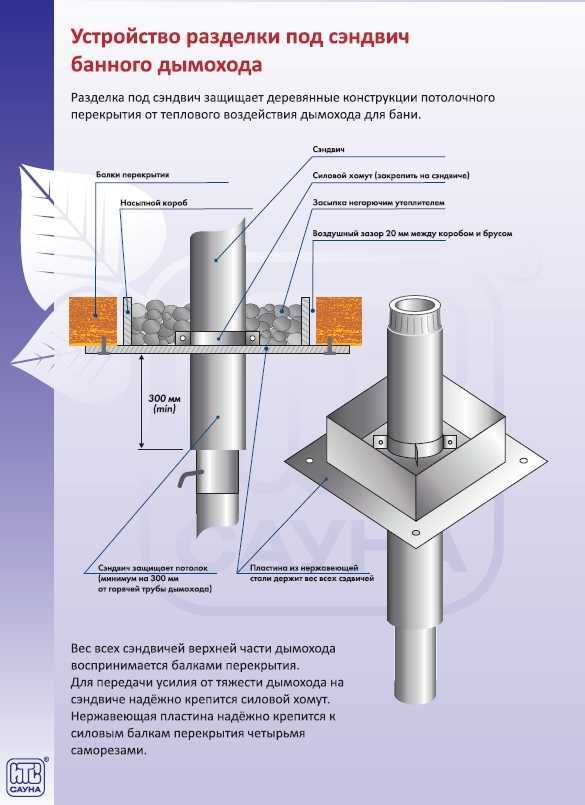

Для защиты от перегрева перекрытие на участке прохождения дымохода должно иметь утолщение, которое на профессиональном жаргоне называется разделкой:

• Толщина разделки при прохождении трубы на участке с горючими материалами (в первую очередь, с деревом), должна быть не менее 500 мм.
• Если же конструкция защищена негорючими материалами (например, слоем штукатурки 25 мм, армированной стальной сеткой), то толщину разделки можно сократить до 380 мм.
• В высоту разделка дымохода должна быть больше толщины перекрытия не менее чем на 70 мм.

Величина отступки

СНиП регламентирует также расстояние между наружной стенкой дымохода и стены или перегородки. Это расстояние на профессиональном жаргоне называют отступкой.

• Величина отступки для горючих материалов должна составлять от 260 до 500 мм (в зависимости от материалов, из которого изготовлены стенки дымохода).
• Для материалов, защищенных от возгорания, СНиП предусматривает величину отступки от 200 до 380 мм.

Кислотостойкие и термостойкие вкладыши для дымохода

Если мы используем в качестве топлива газ или мазут, для обогрева здания, мы используем кислотоупорную листовую вставку. Он содержит слой теплоизоляции, который изнутри покрыт специальной стальной или алюминиевой оболочкой.

Однако, если мы хотим отапливать наш дом твердым топливом, мы должны инвестировать в термостойкие вставки

При горении дерева или угля температура может подниматься 400 С, поэтому так важно выбрать правильные кабели, которые выдерживают такую ​​температуру

Так для чего же предназначены вкладыши дымохода из кислотоупорной и жаропрочной стали?

• Они идеально подходят для систем отопления, в которых используется, например, эко-горошек.
• Все отопительные системы, и дымоходы, как правило, приспособлены для использования только одного вида топлива. Неправильный выбор может нанести значительный ущерб.
• Если, например, трубы из жаропрочного листового металла содержат дымовые газы от жидкого топлива, мы рискуем, что поломка горелки в котле может привести к разрушению части трубы.
• Помимо внезапного отсутствия отопления в доме, резкое изменение температуры может привести к появлению трещин в стене.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

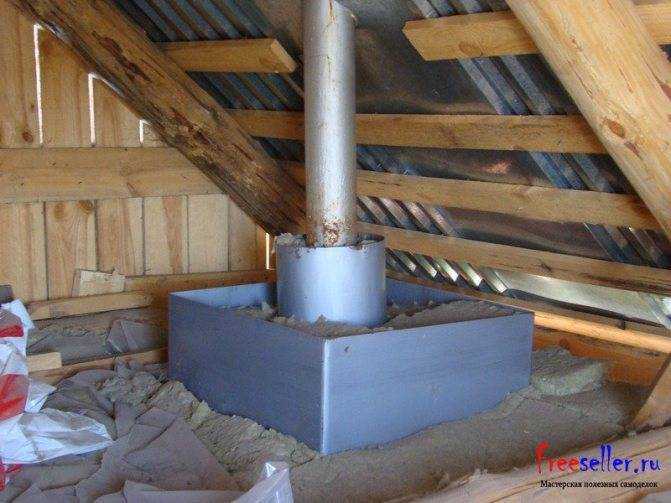

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

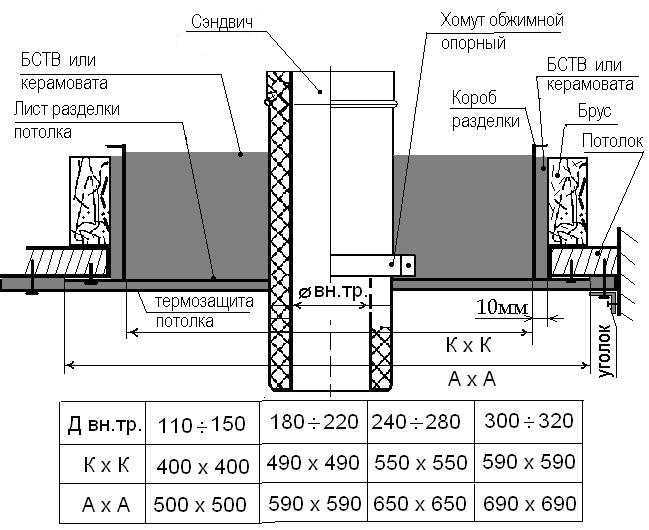

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

Возможные ошибки

Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:

1. Во время работ использовалась одностенная конструкция, а не сэндвич труба.
2. Стыковочные узлы не герметичны.
3. Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
4. Потолочная разделка не предполагает наличие короба.

В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.

Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.

Как монтировать самый пожароопасный участок дымохода: проходной узел

Поиск записей по тэгам: просто нажмите на интересующую тему!

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

4) Сделать все ошибки из первых трех пунктов одновременно!

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.

ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие

СП — Отопление, вентиляция и кондиционирование
СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

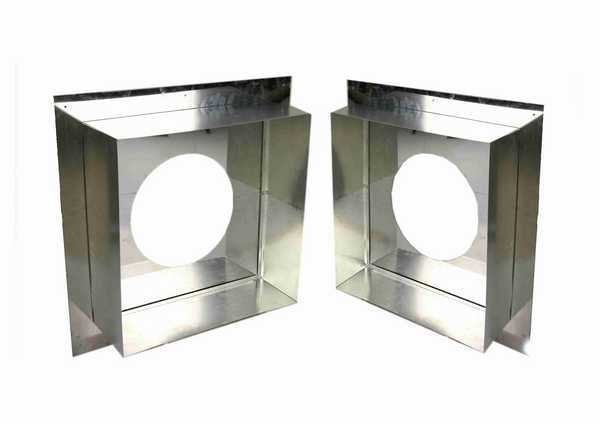

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

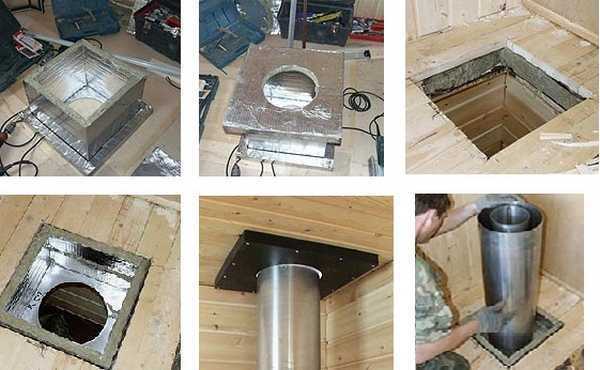

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!. Тоже самое на фотках:

Тоже самое на фотках:

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Если не нашли, лучше перечитайте всё заново, целее будете.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Проход трубы квадратного или прямоугольного сечения через металлочерепицу

Для обеспечения герметичности мест примыкания трубы к металлочерепице на скате крыши обустраивают внутренний и наружный фартук. Монтаж начинается с внутреннего фартука путем установки нижней и верхней планки, а также боковых элементов. Нижняя планка прикладывается к стенам и проводится линия карандашом. Все остальные элементы так же используются в качестве шаблонов для разметки остальных линий. Отмерив линию по всему периметру трубы, необходимо проделать штробы. Выполняют их болгаркой глубиной не менее 15 мм. После этого промывают водой от кирпичной пыли и дают хорошо просохнуть.

Недопустимо, чтобы штроба проходила по месту шва кладки кирпича. Правильный проход штробы должен осуществляться по поверхности кирпича!

Монтаж планок начинается с нижней стенки дымохода, далее две боковые и верхняя планка. Нахлест планок должен составлять около 150 мм, исключая таким образом, возможность протечек. Края доборных элементов вставляются в штробу и заливаются герметиком. К трубе планки крепятся кровельными саморезами. Под низ фартука устанавливают «галстук», который необходим для стекания воды и может быть направлен в ендову или к карнизному свесу. По краю кровли делают бортик с помощью плоскогубцев и молотка.

Когда внутренний фартук выполнен и крышная разделка дымохода завершена, продолжается укладка листов металлочерепицы вокруг дымохода. Далее обустраивают наружный фартук, который выполняет декоративную роль. Планки примыкания наружного фартука крепятся в таком же порядке, как и планки внутреннего фартука. Края планок уже не заводят в штробу, а крепят к стенкам дымохода.
