Кладочные печные растворы – какими они должны быть?

Перед тем как сложить печь своими руками, следует разобраться с составами, которые обеспечат надежную фиксацию кирпичей и всей конструкции. Обычно используют кладочные растворы на основе песка и глины (белый каолин или шамотный мергель для обычного кирпича, серую кембрийскую или молотую огнеупорную глину для керамического).

Компоненты состава для кладки печки нужно подбирать очень тщательно. Например, если вы ощущаете, что от шамотной глины идет какой-либо запах (неприятный или приятный), не берите ее. Аромат свидетельствует о наличии в сырье органики. Для кладки печи такая глина не подходит. Песок берут любой, главное, чтобы в нем не было посторонних примесей.

Глина с песком

Пропорции в растворе глины и песка определяют опытным путем, проводя специальные пробы по такой схеме:

заливают 1 кг глины обычной водой и оставляют на 24 часа, пока состав не закиснет;
вымешивают глину до состояния пластилина (доливая в закисшую смесь воды);
делят замес на 3–5 частей и добавляют в разные его порции песок (от 10 до 100% по объему);
вымешивают растворы (максимально тщательно) и сушат их примерно 3,5 часов.

Затем пробы нужно аккуратно раскатать в 30–40-сантиметровые по длине «колбаски» сечением около 1,5 см и обернуть их вокруг какой-либо круглой заготовки большего диаметра. После этого ждут засыхания составов (около получаса). Осталось только проанализировать качество растворов.

Проверка качества раствора для кладки

Если на «колбаске» образовались микроскопические трещинки либо их нет вовсе, смело смешивайте глину и песок в пропорциях, использованных для этой пробы. С трещинами глубиной не более 2 мм раствор можно применять для кладки тех участков отопительной конструкции, которые не прогреваются выше 280–300 °С. Если же «колбаски» покрылись разрывами и глубокими трещинами, это означает, что в подготовленной смеси слишком много песка. Ее использовать для сооружения печи запрещается.

Еще более простой вариант – приобрести в строительном магазине готовую смесь для выполнения печных работ. Не желаете возиться с созданием «идеального» раствора самостоятельно, просто покупаете ее и приступаете к сооружению печи из кирпича.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

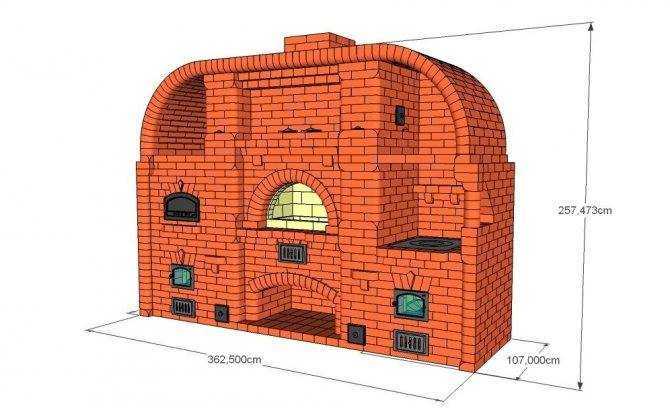

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

полнотелый красный кирпич – 1610 штук;
вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
сухой глиняный раствор в растворенном виде;
самоварник 14х14 сантиметров – 1 штука;

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

кельма – для укладывания и выравнивания раствора;
кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
уровень пузырьковый для кладки и гидравлический для первого ряда;
правило – служит для выравнивания кирпичей каждого ряда;
отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
кисть – нужна для затирки швов;
шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Конструктивные особенности и виды

Печи из кирпича имеют несколько разновидностей, которые существенно отличаются по принципу действия и конструктивному исполнению.

Эти различия вызваны, прежде всего, назначением сооружений. В этом направлении выделяются такие печные типы:

отопительная печь. Она используется только для обогрева помещений;
варочная разновидность. Такая печь отдает мало тепла в окружающее пространство, а предназначена для приготовления пищи, в т.ч. путем запечки в духовке;
универсальная или варочно-отопительная конструкция. Этот тип совмещает в себе функции обоих предыдущих вариантов и может иметь некоторые дополнительные возможности.

Исторически сложились определенные народные традиции в печном строительстве. Кроме того, добавились современные тенденции для расширения возможностей печей.

Это привело к тому, что в настоящее время используются разные конструктивные исполнения, которые имеют свои плюсы и минусы. Следует отметить наиболее популярные виды печей для кирпичных домов.

«Голландка»

Это характерный представитель отопительной печи. Принцип ее работы основывается на длительном удержании дыма внутри конструкции, что повышает отопительную способность. С этой целью в печи предусматриваются трубы, по которым он циркулирует какое-то время до выведения наружу.

КПД установки достигает 80 процентов. Основное отличие «голландки» — малая занимаемая площадь (как правило, не более 1 м²). Такая небольшая печь способна хорошо прогревать помещение площадью 45-50 м².

В конструкции предусматривается большая топливная камера, а поддувало и колосники отсутствуют. За счет специфической циркуляции дыма обеспечивается равномерный прогрев стенок, а значит, и равномерная теплоотдача.

Шведская печь («Шведка»)

Она относится к варочно-отопительному варианту. Ее конструкция достаточно компактна. Типовые размеры – основание в виде квадрата 1х1 м и высота порядка 2 м.

Конструкция включает топку, перекрытую чугунной плитой с двумя конфорками, а также духовку сбоку от топочной камеры. На наружной стороне предусматривается полка, исполняющая роль сушилки.

Колпаковая печь

Данная конструкция разработана не очень давно и учитывает некоторые современные тенденции. В ней изменен принцип использования нагретых газов. Их движение происходит самотеком, независимо от тяги.

Циркуляция обеспечивается таким образом, что газы (воздух) нагреваются и поднимаются вверх, где остывают и направляются вниз, нагреваясь там и обеспечивая повторение цикла. Наружу отводится только холодный поток, за счет наличия специальной трубы.

Такая печь используется для отопления и приготовления пищи. Широко применяется при строительстве бань.

Русская печь

Классический вариант – достаточно массивное сооружение, выполненное на основе специфической кирпичной кладки, с лежанкой. Печь предназначена для отопления и приготовления пищи. Стандартные габариты – 1,5х2,5 м и высота – 2 м.

Такая конструкция легко прогревает помещение 50-55 м². Особенностью является приготовление пищи внутри печи, а основной жар поддерживается в глубине сооружения. Массивная конструкция обеспечивает длительную теплоотдачу после прекращения топки.

Выбор конструкции печи обуславливается многими факторами. Прежде всего, учитываются климатические условия. Для суровой зимы наиболее подходит классическая русская печь, где можно погреться на лежанке. Кроме того, надо принимать в расчет размеры помещения, сезонность его использования, реальное назначение сооружения.

Советуем почитать: Печь для бани из кирпича своими руками

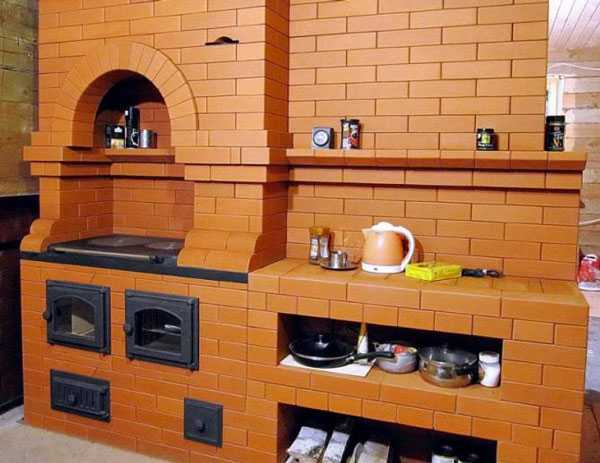

Универсальная шведка — модификации печи

Универсальность шведский печей привела к тому, что на основе этой простой и эффективной конструкции было создано множество модификаций. Шведки представлены следующими типами:

Печь может иметь разное расположение духовки, полку и встроенные ниши. К ней может пристраиваться лежанка или камин. В последние годы появились модификации шведок со встроенным водяным контуром.

Это только часть вариантов, которые могут быть построены на основе классической конструкции.

Шведка с лежанкой

Шведка с лежанкой — один из самых интересных и удобных вариантов. Наличие лежанки характерно для русских печей. Классическая шведка ее не имеет. Тем не менее, построить подобную модификацию можно без труда своими руками. Началом кладки, как обычно, является обустройство фундамента. Сама кладка также не имеет особых отличий от традиционного варианта. Сделать отопительно-варочную печь с лежанкой, способной долгое время сохранять тепло, позволяет колпаковая конструкция. Для этого по мере формирования дымовых каналов выполняется футеровка, которая постепенно сужается кверху, образуя колпак или купол.

Еще одна особенность таких печей — наличие технологических пустот, заполняемых, как правило, песком. Песок в пустоты можно и не засыпать, поскольку это не является обязательным требованием

Но все же рекомендуется сделать это, так как песок является хорошим аккумулятором тепла, что немаловажно для лежанки. В отличие от традиционной русской печи, сложить шведку с лежанкой значительно проще, но по полезному воздействию последняя ничуть ей не уступает

Шведка с камином

По мотивам русской сказки

Шведка с камином — еще одна очень интересная вариация традиций. Камин всегда был атрибутом аристократизма, но он имеет один существенный недостаток — наличие открытой топки и прямого дымохода делает его плохим отопительным прибором. Камин греет, лишь пока горит, так как дымовые газы уходят в трубу, не успев отдать свое тепло. КПД каминов крайне низкий. Объединение в одной конструкции теплой и эффективной шведки, а также роскошного камина позволило получить уникальный отопительный прибор — многофункциональный и интересный.

При кажущейся неожиданности решения возвести шведку с камином очень просто. Для ее создания своими руками не требуется серьезных навыков печника, как, например, при строительстве классического камина. Сама печь строится в соответствии с выбранной порядовкой. Отличие заключается в наличии каминной решетки. С этой целью примерно с пятого ряда выполняется кладка стенки с напуском. В этой части и будут объединяться классическая отопительно-варочная печь и камин. Полка камина может быть любой высоты.

В такой конструкции, по сути, объединяются два совершенно разных отопительных прибора, имеющих общий дымоход. Они должны иметь индивидуальные задвижки, чтобы была возможность закрыть их во время топки любой из частей. Минимальное сечение дымохода составляет 130×260 мм.

Преимущества и недостатки

С очень давних времен кирпичные печи имеют широкую популярность во многих странах мира, а для русского человека они всегда являлись обязательным элементом собственного дома. Этому обстоятельству способствуют такие их преимущества:

Высокая теплоемкость кирпича. Хорошо протопленная печь длительное время сохраняет тепло после прекращения топки. Даже в суровую зиму можно обеспечить тепло, проводя растопку не более 2-х раз в сутки.
С внешней стороны кирпичная стенка не разогревается до такой степени, чтобы возникал риск получения ожогов.
Кирпичная конструкция не сушит воздух в помещении в отличие от металлических установок.
Достаточно экономичный расход топлива (дров или угля).
Высокая надежность и долговечность при правильной эксплуатации.
Универсальность использования

На кирпичной печи можно нагреть большой объем воды, что особенно важно при обустройстве собственной отопительной системы.
Возможность гармоничного сочетания с интерьером дома. Облицованная печь имеет достаточно привлекательный, особый внешний вид.

Следует отметить и определенные недостатки:

Высокая трудоемкость и сложность сооружения.
Повышенные затраты на строительство при использовании качественного материала.
Необходимость наличия достаточно большой площади для установки.
Большая инерционность при протапливании после длительного простоя. Первая протопка требует много времени и повышенного расхода топлива.
Достаточно серьезные последствия при ошибочной кладке, нарушении конструкции или неправильной эксплуатации. Серьезные ошибки могут вызвать отравления угарным газом и пожар.

В целом, достоинства кирпичных печей многими поколениями людей оценено по заслугам. При соблюдении всех норм строительства и эксплуатации они будут совершенно безопасны и прослужат много десятилетий.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
Колосниковая решетка;
Металлические задвижки;
Вьюшка;
Заслонка горнила;
Водогрейная коробка;
Плита;
Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
При применении шамотного кирпича используют растворы из огнеупорной глины;
В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

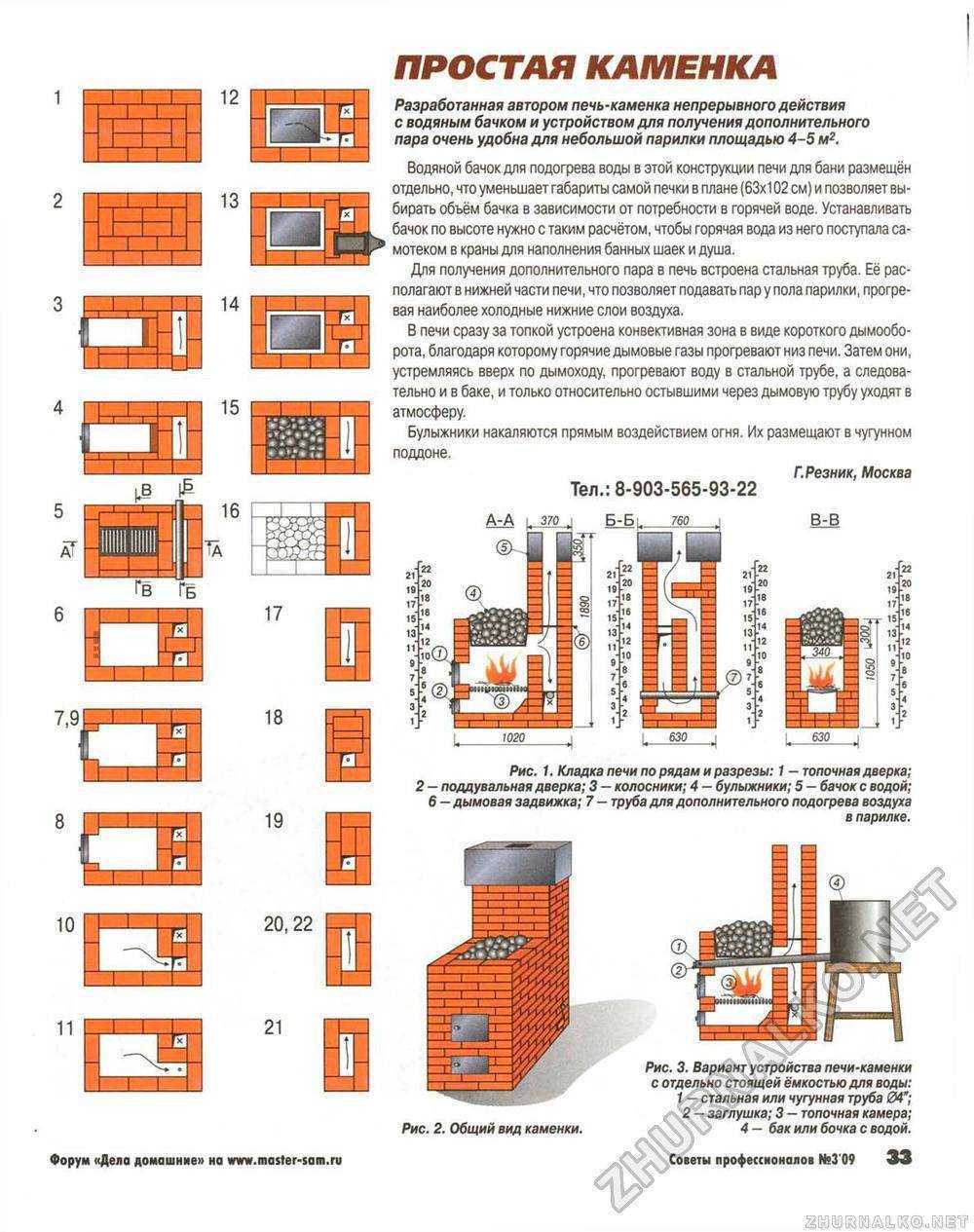

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
Тепловой канал, расположенный над шестком.
Место, где находится заслонка.
Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.
