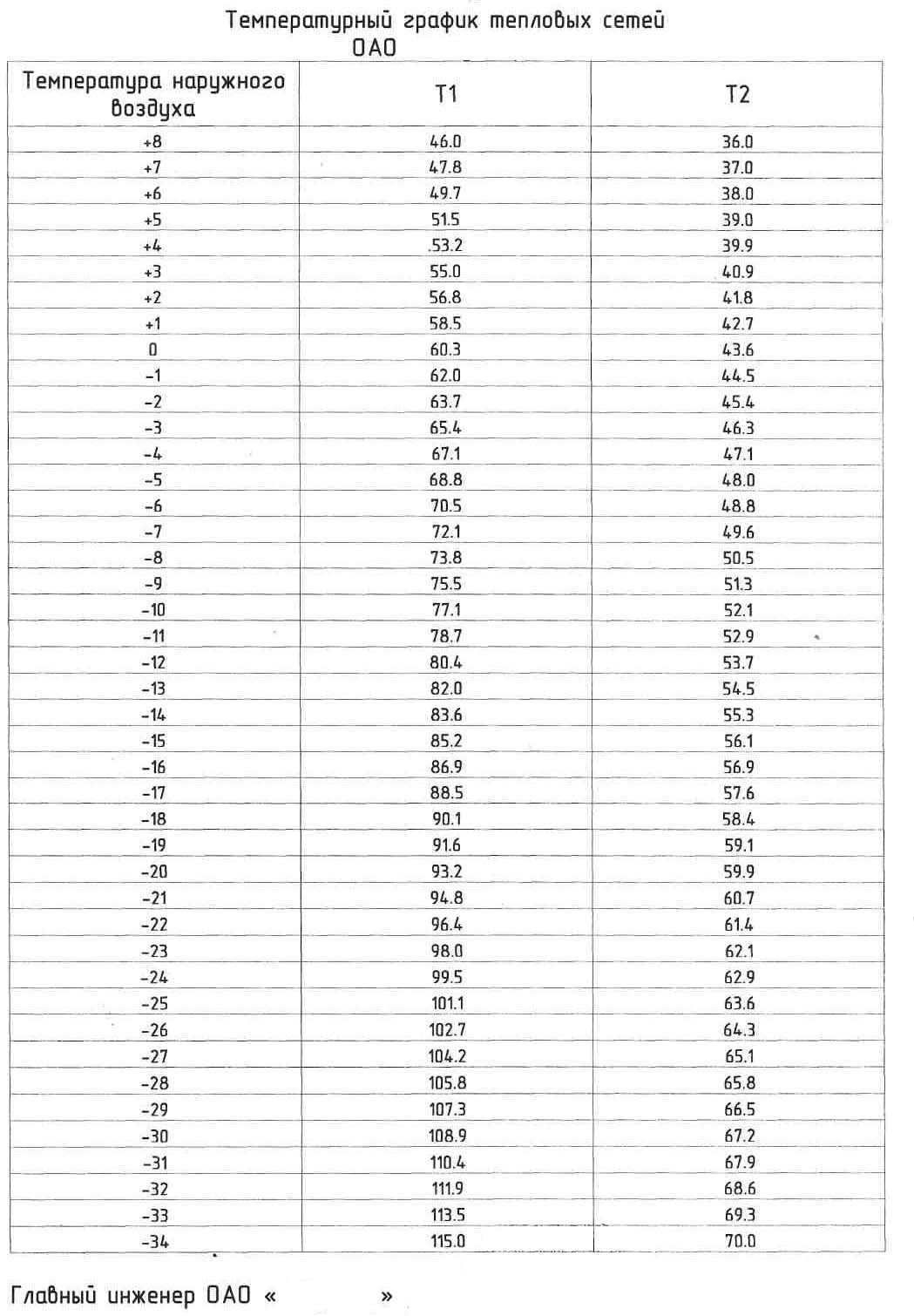

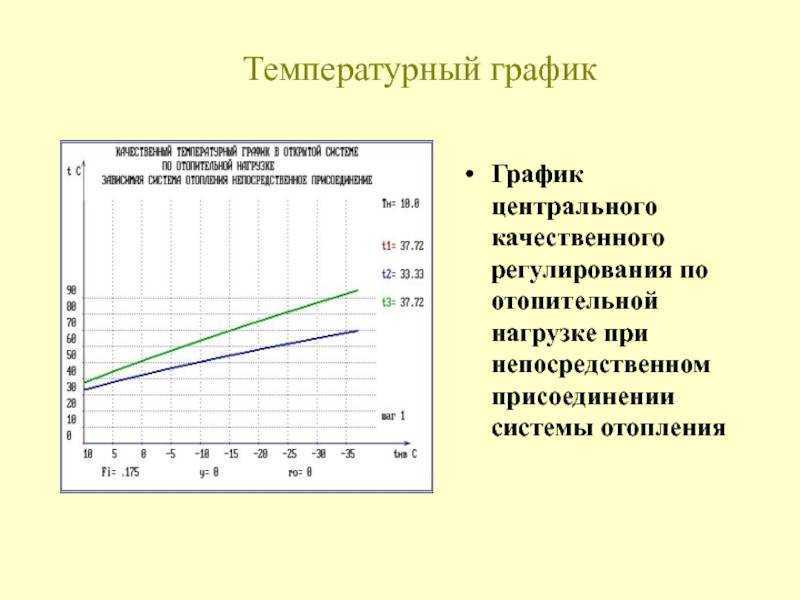

Температурный график системы отопления

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Как правильно измерить температуру батареи

Когда вопрос с теплоносителем выяснен, можно задумываться над тем, как измерить температуру батареи в квартире. Это несложно сделать следующими способами:

Использовать обычный бытовой термометр. Его нужно приложить к батарее и дождаться момента, когда он нагреется. Для учета погрешности лучше прибавить к полученным данным 1-2 градуса.
Применить спиртовой термометр, прикрепив его к радиатору при помощи скотча, а затем утеплив изоляционным материалом, например, поролоном. Информация, полученная таким методом, показательна в динамике. Прибор можно оставить на длительный период для постоянного мониторинга ситуации.
Воспользоваться инфракрасным термометром. На практике они отличаются маленькой погрешностью, к тому же не требуют непосредственного контакта с отопительным прибором. И результат выдается мгновенно.
Использовать электрический измерительный прибор с терморампой и датчиком. Датчик устанавливается на батарею, а прибор при выборе функции «измерить температуру» показывает ее значение.

Что влияет на скорость движения для системы: таблица

На скорость циркуляции жидкости в системе влияют параметры труб системы и теплоносителя.

Вычислить скорость движения жидкости можно самостоятельно, используя формулу:

V= m/pf, где:

V — скорость,

m — расход теплоносителя на участок (кг/с),

f — площадь сечения трубы (кв.м),

p — плотность (кг/куб).

Измерив скорость циркуляции на всех участках системы, можно получить их общую сумму. Контрольными данными в этом случае считаются значения от 0,25 до 1,5 м/с. При увеличении этих цифр трубы будут шуметь, а при понижении есть риск образования воздушных пробок.

Немаловажное значение имеет правильный подбор труб. Пример приведен в таблице

Труба (мм)	Минимальная мощность (кВт)	Максимальная мощность (кВт)
Металлопластиковая труба 16 мм	2,8	4,5
Металлопластиковая труба 20 мм	5	8
Металлопластиковая труба 26 мм	8	13
Металлопластиковая труба 32 мм	13	21
Полипропилен 20 мм	4	7
Полипропилен 25 мм	6	11
Полипропилен 32 мм	18	10

Давление

Нормы гидронапора в централизованной системе отопления прописаны в СНиПе. На него влияют: диаметр и тип труб, характеристики отопительных приборов, этажность здания.

Давление бывает трёх видов:

Статическое — подразумевает показатель напора в радиаторах, арматуре, трубопроводе. Чем больше этажей в доме, тем выше должен быть показатель.
Динамическое — возникает при включении циркуляционного насоса и зависит от его характеристик.

Фото 3. Прибор манометр с циркуляционным насосом, необходимый для того, чтобы знать давление в системе отопления.

Допустимое — суммарное значение двух первых типов давлений.

На гидронапор влияют параметры и состояние отопительной системы. При установке труб большего диаметра в одной из квартир может снизиться общий показатель давления.

Внимание! Изношенный трубопровод также требует своевременной замены, во избежание непредвиденных аварий

Как рассчитать объем?

Чтобы вычислить объем воды в системе отопления, посмотрите паспортные данные каждого прибора.

Так в секции современного радиатора помещается 0,45 литра, а в старом чугунном агрегате это показатель вырастает до 1,45 литра.

Если нет возможности вычислить путём суммирования объёмов, то отталкиваются от мощности отопительной системы. Принято, что на один кВт тепла расходуется 15 литров жидкости.

Значит, если мощность 75 кВт, то объем жидкости 75х15=1125 литров. Этот метод имеет свои погрешности и не отличается высокой точностью.

Когда начинается отопительный период?

Рассматривая нормы включения отопления, становится понятным, что отопительный сезон начинается с того момента, когда среднесуточная температура за окном на протяжении 5 дней не превышает +8 градусов. Подача же тепла прекращается, если наружная температура воздуха находится выше отметки +8 градусов, и данная ситуация длится более пяти дней.

Как правило, отопительный сезон продолжается с середины октября и до начала апреля.

Но стоит отметить, что объекты социальной сферы, учебные заведения могут подавать заявки на запуск отопления ранее срока. Обычно за 1,5-2 месяца до начала отопительного периода осуществляется проверочный пуск отопления в городских домах. На всех подъездах расклеиваются объявления о сроках проведения проверочного запуска. Делается это с целью проверки исправности системы.

В указанное время жильцам квартир лучше остаться дома. Ведь во время пробного запуска может случиться протечка системы. В обязательном порядке проводят пусконаладочные работы системы отопления и после монтажа системы теплоснабжения либо ее ремонта и модернизации. Это позволяет проверить готовность инженерных систем. А также вывести их на нужные рабочие параметры.

Назначение температурного графика

Система центрального отопления и значение графика работы тепловых сетей определяются температурным графиком. Он показывает зависимость показателей величин теплоносителя в системе отопления (например, воды) от наружной температуры воздуха.

Специалисты вычисляют величины нагретости подающей и обратной воды-теплоносителя с помощью абонентского ввода на основе информации о температуре окружающей среды. Собственники каждого многоквартирного дома наравне с владельцами частных домов всегда подходят с ответственностью к составлению плана расчета температурного графика. Грамотные подсчеты помогают достигнуть значительного снижения расходов на отопление помещения.

Советуем ознакомиться:

Норматив и допустимое отклонение температуры горячей воды
Какая должна быть температура в квартире зимой
Жалоба на отсутствие отопления в квартире: образец
Куда обращаться, если батареи в квартире чуть теплые?

Достичь оптимальных цифр на счетах не так уж сложно — главное составить температурный график, в значениях которого будет отражена зависимость степени нагревания теплоносителей от погодных условий на улице. Для каждого населенного пункта составляется индивидуальная отопительная диаграмма. Ее значение состоит в определении наиболее оптимальной для данного конкретного случая работы системы отопления. Любой хозяин может добиться предпочтительного распределения горячей воды-теплоносителя. Для этого нужно руководствоваться основным принципом составления температурного графика, суть которого в том, что чем холоднее на улице, тем выше уровень потери тепла.

Преимущества индивидуального температурного графика:

Нормализация тепловых потерь во время подачи горячей воды в здания со среднесуточной температурой наружного воздуха;
Предотвращение недостаточного уровня нагрева помещений;
Тепловые станции обязуются поставлять потребителям услуги, которые соответствуют установленным технологическим условиям.

Все показатели утверждаются соответствующими нормативными документами. За основу берется информация о пяти самых холодных днях в году. Также рассматриваются данные последних пятидесяти лет, из которых выбираются восемь зим с наиболее низкими температурами. Система отопления подобного рода позволяет заранее подготовиться к морозам. Согласно статистике, их можно ждать как минимум раз в несколько лет. Именно по этим причинам температурный график позволяет значительно сэкономить средства во время разработки отопительной системы.

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

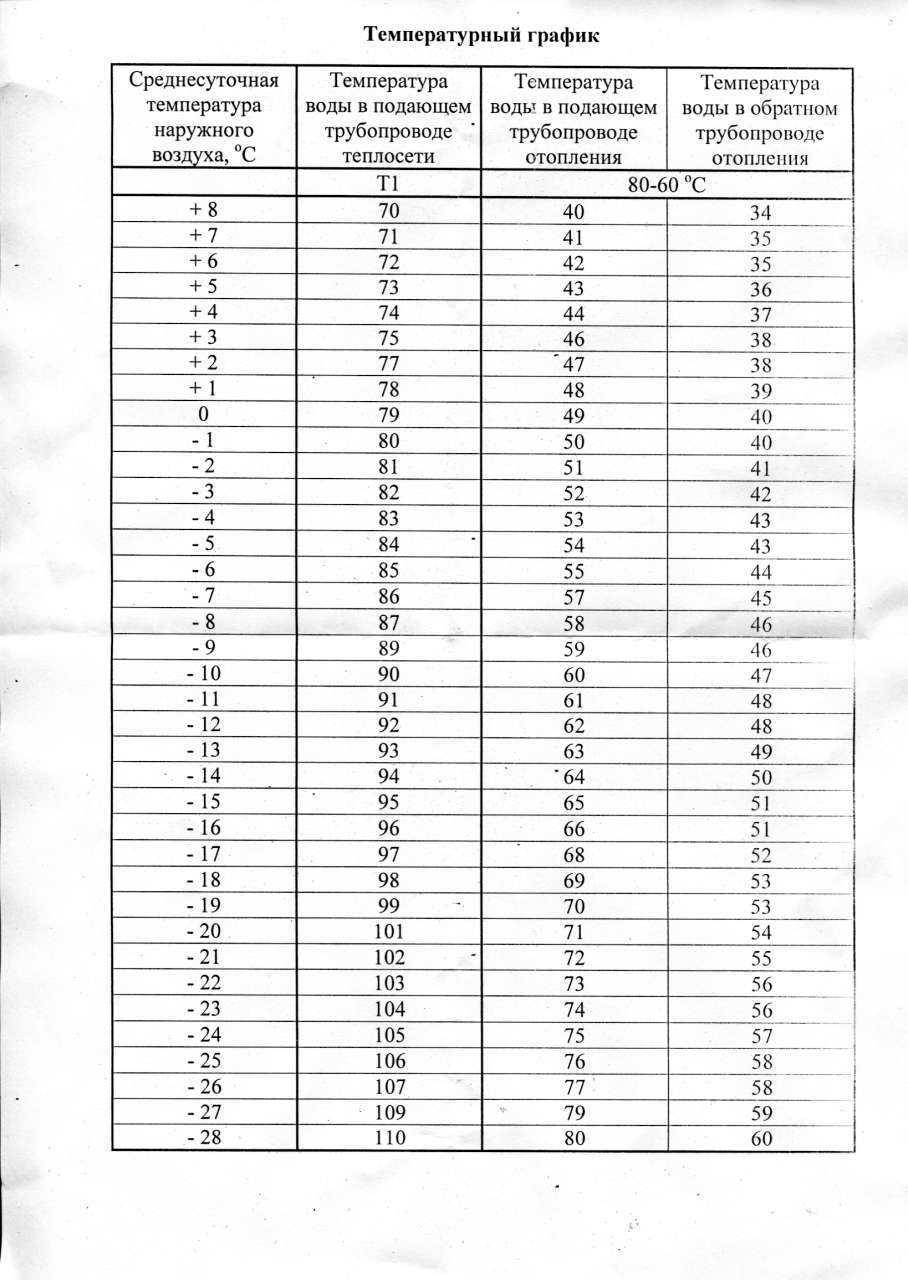

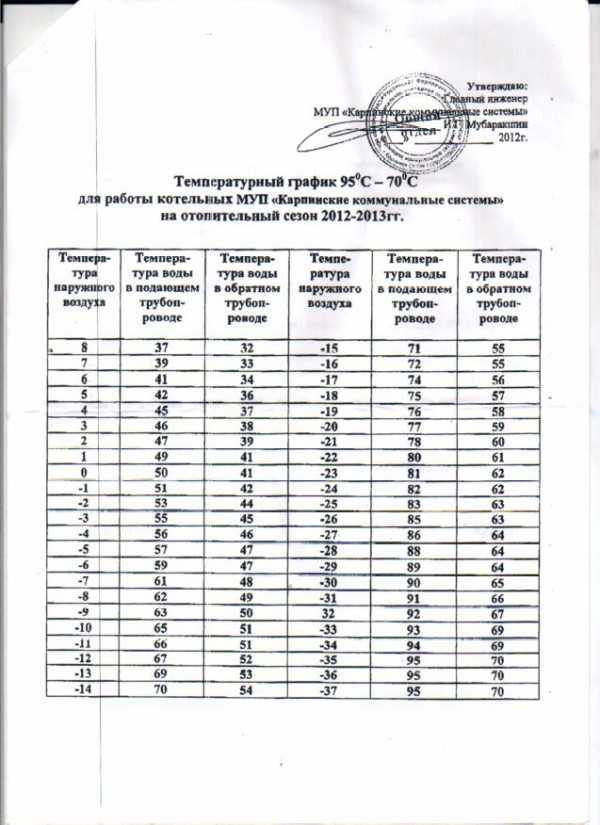

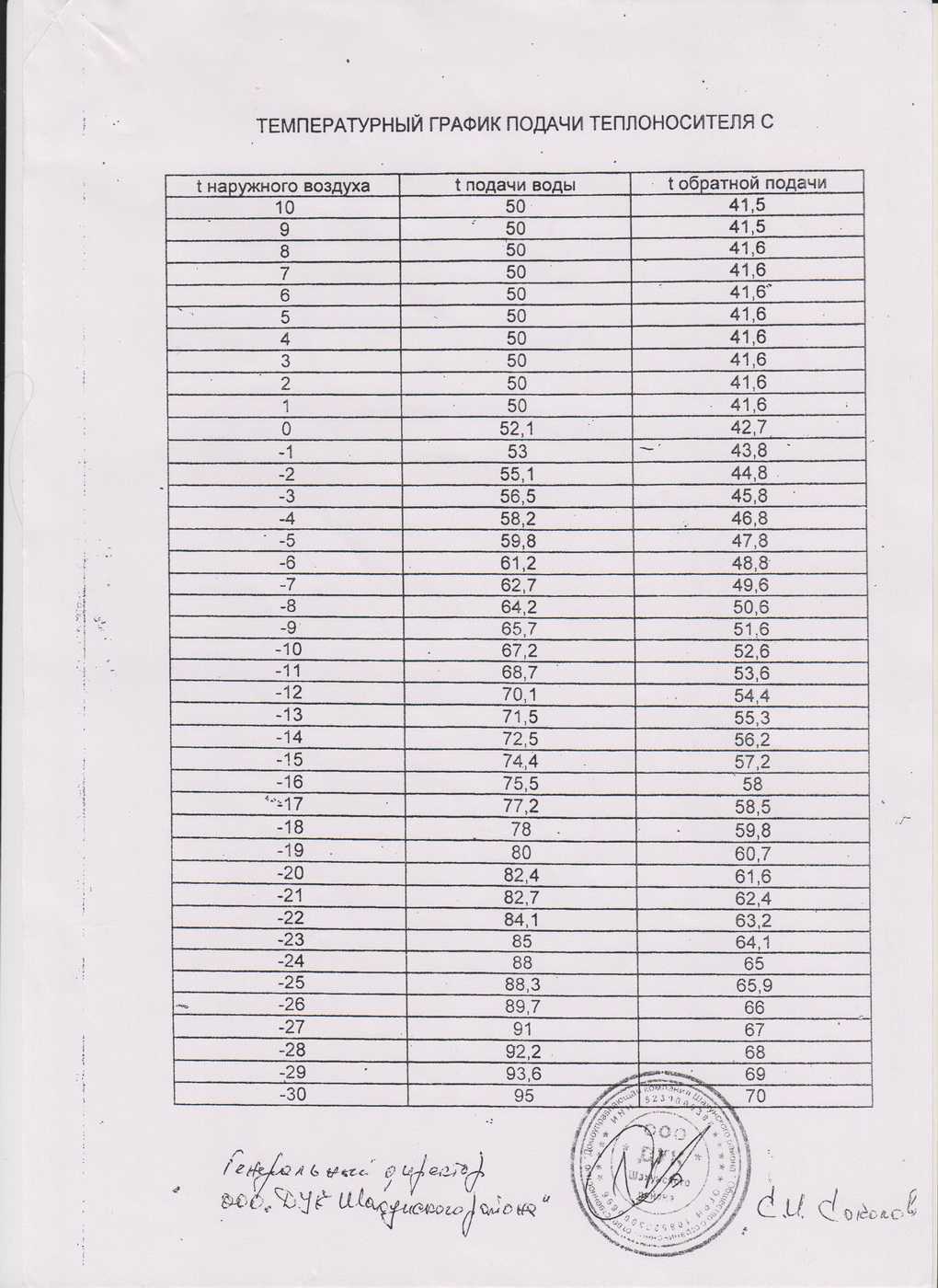

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.

Согласование температуры теплоносителя и котла

Согласовать температуру теплоносителя и котла помогают регуляторы. Это – устройства, которые создают автоматический контроль и корректирование температуры обратки и подачи.

Температура обратки зависима от количества прошедшей по ней жидкости. Регуляторами прикрывают подачу жидкости и увеличивают разницу обратки и подачи до того уровня, который нужен, а необходимые указатели устанавливают на датчике.

Если нужно увеличить поток, то в сеть может быть добавлен насос повышения, который управляется регулятором. Для снижения нагрева подачи применяют «холодный пуск»: ту часть жидкости, какая прошла по сети, из обратки опять переправляют на вход.

Регулятор перераспределяет потоки подачи и обратки соответственно данным, которые снял датчик, и обеспечивает строгие температурные нормы сети отопления.

Расчет температурного режима работы отопления

Во время расчета теплоснабжения необходимо учитывать свойства всех компонентов. В особенности это касается радиаторов. Какая оптимальная температура должна быть в батареях отопления – +70°С или +95°С? Все зависит от теплового расчета, который выполняется еще на этапе проектирования.

Пример составления температурного графика отопления

Сначала необходимо определить тепловые потери в здании. На основе полученных данных выбирается котел с соответствующей мощностью. Затем наступает самый сложный этап проектирования – определение параметров батарей теплоснабжения.

Они должны обладать определенным уровнем теплоотдачи, которая повлияет на график температуры воды в системе отопления. Производители указывают это параметр, но только для определенного режима работы системы.

Если для поддержания комфортного уровня нагрева воздуха в комнате потребуется затратить 2 кВт тепловой энергии – значит радиаторы должны обладать не меньшим показателем теплоотдачи.

Для определения этого необходимо знать следующие величины:

Допустимо максимальную температуру воды в системе отопления – t1. Она зависит от мощности котла, температурным пределом воздействия на трубы (в особенности полимерные);
Оптимальная температура, которая должна быть в обратных трубах отопления – t Это определяется типом разводки магистралей (однотрубная или двухтрубная) и общей протяженностью системы;
Необходимая степень нагрева воздуха в помещении – t.

Имея эти данные можно рассчитать температурный напор батареи по следующей формуле:

Тнап=(t1-t2)*((t1-t2)/2-t3)

Далее для определения мощности радиатора следует воспользоваться такой формулой:

Q=k*F*Тнап

Где k – коэффициент теплопередачи прибора отопления. Это параметр должен быть указан в паспорте; F – площадь радиатора; Тнап – тепловой напор.

Варьируя различные показатели максимальной и минимальной температуры воды в системе отопления можно определить оптимальный режим работы системы

Важно правильно изначально рассчитать требуемую мощность отопительного прибора. Чаще всего показатель низкой температуры в батареях отопления связан с ошибками проектирования отопления

Специалисты рекомендуют к полученной величине мощности радиатора прибавить небольшой запас – порядка 5%. Это понадобится в случае критического снижения температуры на улице в зимний период.

Оптимальная температура для котельной

Для обеспечения эффективной теплоотдачи в котлах отопления должна быть более высокая температура, поскольку, чем больше тепла может перенести определенный объем воды, тем лучше степень обогрева. Поэтому на выходе из теплогенератора стараются приблизить температуру жидкости к максимально допустимым показателям.

Помимо этого, минимальный нагрев воды или другого теплоносителя в котле нельзя опускать ниже точки росы (обычно данный параметр равен 60-70 градусов, но он во многом зависит от технических особенностей модели агрегата и вида топлива). В противном случае при горении теплогенератора появляется конденсат, который в соединении с агрессивными веществами, имеющимися в составе дымовых газов, приводит к повышенному износу прибора.

Кто должен менять батареи в квартире: собственник или управляющая компания?

Кто должен менять трубы в приватизированной или муниципальной квартире? Большинство владельцев приватизированных квартир даже не задумываются о том, что не вся квартира является их собственностью. Например, согласно положениям Жилищного кодекса РФ, стены, крыша и транзитные коммуникации (в том числе и батареи) являются общедомовым имуществом. А это значит – что материальная ответственность за их состояние ложится на плечи управляющей компании, обслуживающей дом.

Так что собственники жилья вовсе не обязаны оплачивать необходимую замену радиаторов. Однако есть здесь небольшая тонкость: радиатор перестает считаться общедомовым имуществом, если он может отделяться от стояка при помощи запорного устройства – перемычки. А вот если перемычка отсутствует, то жилец может рассчитывать на бесплатную замена батарей отопления в квартире.

Важно! Перед тем как отправиться в магазин за новой батареей, проверьте, есть ли на ответвлении от стояка внутридомовой системы отопления отключающее устройство — кран. Если его нет – смело обращайтесь в управляющую компанию. Помимо этого, по причине принадлежности общедомового имущества всем собственникам, последние могут коллективно принять решение о замене батарей за дополнительную плату, что должно быть указано в соответствующем пункте договора управления

Помимо этого, по причине принадлежности общедомового имущества всем собственникам, последние могут коллективно принять решение о замене батарей за дополнительную плату, что должно быть указано в соответствующем пункте договора управления

Обязан ли квартиросъемщик оплачивать замену радиаторов?

Что касается, граждан, нанимающих жилье у государства, то на них распространяется то же правило, а точнее — те же «Правила содержания общего имущества в многоквартирном доме», утвержденные постановлением Правительства РФ от 13 августа 2006 г. №491, пунктом 6.

В нем перечисляются предметы общедомового имущества: внутридомовая система обогрева, включающая стояки, обогревающие элементы и регулирующую их запорную арматуру, а также другое оборудование на этих сетях.

Этот юридический акт относит систему отопления к категории общего имущества, ремонт и замена которого, согласно тому же закону, оплачивается управляющей компанией из средств, начисляемых по статье «Текущий ремонт и содержание дома», за исключением работ, производимых в рамках капитального ремонта системы теплоснабжения дома в целом.

Поэтому, если у радиатора отопления нет отключающего вентиля, то наниматели жилья не должны оплачивать приобретение радиатора и его замену.

В случае наличия вентиля, замена батарей отопления в квартире будет относиться к текущему ремонту, а он, согласно пункту 4 договора о социальном найме, осуществляется на средства нанимателя. В частности, в договоре говорится, что наниматель обязан следить за исправностью и сохранностью оборудования внутри квартиры и делать текущий ремонт помещения «за свой счет».

В перечне ремонтных работ значится и «ремонт внутридомового инженерного оборудования», включающего систему теплоснабжения.

3 Особенности монтажа

Для выполнения операции по обустройству или замене стояка горячего или холодного водоснабжения в многоквартирном доме следует пройти несколько этапов:

составление схемы нахождения водопровода;
отключение подачи воды;
демонтаж старых труб (если они имеются);
собрать, выполнить монтаж нового стойка;
подключение водопровода к системе многоквартирного дома;
установка аксессуаров: фильтров, кранов и прочих.

Отметим, что отключение подачи воды необходимо возложить на сотрудников коммунальных служб.

Материал нужно использовать максимально качественный. Для горячего водоснабжения рекомендуется использовать полипропиленовую трубу, предназначенную для эксплуатации в системе отопления.

Для холодного водоснабжения можно задействовать изделия, рассчитанные для использования в качестве горячего трубопровода.

Этапы проведения работ следующие:

После перекрытия подачи воды необходимо выполнить отключение сантехнических приборов.
Для обрезания трубопроводов используется болгарка. Следует оставлять над полом и под потолком расстояние около 10 см.
На оставшихся кусках трубопровода необходимо нарезать резьбу, на которую затем наматывается ФУМ-лента, а после них – муфты. Эти изделия подбираются с металлической внутренней втулкой и накидной гайкой. Сборка выполняется снизу.
Трубы следует нарезать, используя специальный труборез, учитывая разработанную схему монтажа. Срезы должны быть выполнены под прямым углом. При этом нужно учитывать глубину фитинга. Следовательно, длина куска трубы должна быть больше на 3 см.
Используя паяльник, следует выполнить соединение труб.
Шаровые краны необходимо разместить как можно ближе к стояку.
В конце выполняется разводка труб. Для закрепления их на стенах используются специальные пластиковые клипсы.
Отверстия следует сделать, используя перфоратор.
Закрепление клипс выполняется с помощью пластиковых дюбелей и шурупов.

В конце нужно сделать тестирование, тщательно проверяя стояк на наличие течи. Аккуратно нужно обращаться с трубопроводом горячего водоснабжения, чтобы не обжечься.

Как видим, процедура замены стояка в многоквартирном доме может оказаться довольно простой, несмотря на существование определенных нюансов.

3.1
Монтаж стояка (видео)

В домах старой постройки выход системы водоснабжения из строя – нередкое явление. И установка внутриквартирного трубопровода из современных материалов либо же приобретение новых сантехнических приборов проблемы не решает. Помогает лишь полная замена стояков водоснабжения в квартире. Какие требования следует соблюдать при выполнении замены и какие этапы включает установка с подключением системы, рассмотрим подробнее.

Водопроводный стояк представляет собой вертикальный участок трубопровода, оснащенный у основания запорным вентилем. Он является общедомовым имуществом.

А потому замена его должна выполняться управляющей организацией (ЖЭУ или ЖЭКом) без дополнительной оплаты со стороны нанимателя.

Стояки оборудуют кранами, с помощью которых увеличивают либо же полностью перекрывают подачу воды; их меняют вместе с заменой трубопровода

Владельцу квартиры необходимо лишь написать заявление на имя управляющего ТСЖ, указав в нем проблему, которую необходимо решить. Исключение составляет лишь тот случай, если дом не является собственностью ЖЭУ. В этой ситуации ремонт общего имущества осуществляется за счет жильцов.

К числу общего имущества относится и все то, что расположено на участке от стояка до первого запорного вентиля. В случае если запорное устройство не предусмотрено до самого смесителя, то и этот участок включительно принадлежит к числу общего имущества.

За свои собственные деньги наниматель должен ремонтировать и заменять лишь то, что располагается после запорного вентиля

Если же владелец квартиры планирует провести капитальный ремонт и при этом сделать скрытую прокладку трубопровода, либо же он решил в связи с перепланировкой перенести стояк на новое место – все работы будут производиться за его счет.

Любую перепланировку, связанную с задействованием домового имущества, включая квартирные стояки, необходимо согласовывать с управляющими организациями. Лишь поручив на руки соответствующее разрешение в письменной форме, он может пригласить для проведения работ монтажников управляющей организации или частной фирмы.

Зависимость от вида эксплуатационных жидкостей

Чаще всего, в качестве теплоносителя используется вода (как работает электромагнитный клапан, написано тут) или антифриз для отопления.

В проточной воде содержится значительное количество сторонних примесей, негативно сказывающихся на работоспособности и сроках эксплуатации системы теплоснабжения.

Поэтому, целесообразно, применять полностью очищенную воду или дистиллят:

показатели массовой плотности 1000 кг на кубометр при температуре 4оС, с уменьшением удельной плотности в процессе нагрева;
уровень теплоемкости составляет 4,2 кДж/кг*С;
температура кипения 100оС с повышением под воздействием увеличения давления.

Вода не токсична и безвредна, не изменяет свойств при перегреве, доступна по стоимости, не ограничивается сроком эксплуатации и сочетается с трубопроводом, изготовленным из любого материала.

Антифриз характеризуется пониженными температурами замерзания и имеет в составе этиленгликоль или пропиленгликоль.

Основное преимущество, по сравнению с водой, представлено морозоустойчивостью:

большинство видов характеризуются токсичностью;
при перегреве наблюдается вспенивание и выделение осадка, оседающего на стенках отопительного оборудования;
высокая стоимость, по сравнению с водой, и невозможность применения в некоторых видах трубопроводов;
ограниченный срок эксплуатации, не превышающий в стандартных условиях использования, пять лет.

Чтобы добиться максимального эффективного обогрева помещения и получить долговечную отопительную систему, требуется правильно выполнить расчет теплоносителя (таблица объема воды в стальной трубе опубликована здесь).

Сечение трубы отопительной	Объём теплоносителя в мл.
15 мм	177
20 мм	314
25 мм	491
32 мм	804
40 мм	1257
50 мм	2467
65 мм	3318
80 мм	5026
100 мм	7854

Зависимость температуры теплоносителя от погоды

Составляется график в тепловой сети по простому принципу – чем ниже температура на улице, тем выше должна быть она у теплоносителя.

Такое соотношение является важным основанием для работы предприятий, которые обеспечивают город теплом.

Для расчета был применен показатель, в основе которого лежит среднедневная температура пяти наиболее холодных дней в году.

График, в котором указывается температура теплоносителя в зависимости от наружной температуры, позволяет самым оптимальным образом распределить между потребителями многоквартирного дома не только тепло, но и горячую воду.

Как происходит регулировка системы отопления?

Погодозависимая автоматическая регулировка по температурному графику зависимости температуры теплоносителя от температуры наружного воздуха;
Регулировка теплопотребления для поддержания заданных параметров температуры воздуха в помещениях с центральным отоплением.
Программное снижение расхода теплоносителя на отопление в ночное время, выходные и праздничные дни.
Ограничение температуры обратной сетевой воды по графику ее зависимости от температуры наружного воздуха в соответствии с требованиями теплоснабжающей организации в системах отопления

Теплоноситель от системы центрального теплоснабжения поступает к вам в ИПТ, на узел управления. Далее теплоноситель поступает в систему отопления дома. Пройдя по всем батареям, теплоноситель со всех стояков собирается в трубу обратки и попадает вновь в ваш узел управления. Контролер автоматики анализирует параметры температуры на улице, подающем трубопроводе (подаче), обратном трубопроводе (обратке) и в автоматическом режиме производит регулировку потребления теплоносителя, определяя, какой объём теплоносителя и какой температуры необходимо подать в систему отопления дома, согласно выстроенным ПИД-коэффициентам. ПИД-коэффициенты настраиваются инженерами сервисной службы, при настройки системы.

ПИД коэффициент – Пропорционально-интегрально-дифференцирующий коэффициент. Используется в системах автоматического регулирования для расчёта управляющего сигнала с целью получения высокой точности процесса.

Схемы автоматизации тепловых сетей.

Первый контур отопления – 150/70 °C

Варианты расположения датчиков температуры САР.

Оптимальный вариант установки датчиков температуры

Не корректный вариант установки датчиков температуры

Сервисное и техническое обслуживание САР, АСУ ТП.

корректировка настроек день/ночь, выходной/рабочий день
смазка подвижных механизмов клапанов
проверка работы обратных клапанов, запорной арматуры
в ручном режиме контрольное управление клапанами, насосами
сверка показаний датчиков температуры с эталонным
анализ архивных данных
поддержание настоек системы автоматики в заданных техническими условиями пределах
диагностика технического состояния и предупреждение отказов систем управления и оборудования

Рядом с узлом располагается схема теплового пункта формата А3 и инструкция по эксплуатации САР.

При грамотной организации процесса обслуживания АСУ ТП возможен переход от системы планово-предупредительных ремонтов к проведению работ в соответствии с реальным состоянием оборудования.

Основные параметры

Наиболее значимый параметр – температура теплоносителя в отопительной системе, что определяет показатели эффективности обогрева помещения.

Также, необходимо, учитывать уровень вязкости, объем теплового расширения и оптимальную скорость теплоносителя, минимальные значения которой, составляют 0,2 м/с.

При выборе теплоносителя нужно обращать внимание на следующие характеристики:

скорость теплоносителя в системе отопления (указана здесь) и перенос максимального объёма тепла втечение минимального временного отрезка и с низкими потерями по всему периметру отопительной системы;
жидкость не должна вызывать коррозийные изменения в трубопроводе;
показатели вязкости, влияющие на скорость теплоносителя и КПД, должны быть незначительными;
в составе должны отсутствовать токсичные или вредные вещества;
отсутствие горючести при слишком высоких температурных показателях.

Теплоноситель должен быть доступным по стоимости, а его приобретение для доливок не должно вызывать сложностей.

Дорогостоящие теплоносители, как правило, эксплуатируются более длительное время, и без замены.

Следует отметить, что температура внутри помещения, во многом, зависит от наружной температуры и ветровых нагрузок, а также степени утепления и показателей герметизации стыков помещения.
