Принцип работы трехходового крана

Конструктивные особенности

Трехходовой кран для отопления обладает регулирующим элементом, в качестве него выступает шар или шток. Последний передвигается по вертикали, тогда как первый – вокруг оси. Регулирующий элемент двигается таким образом, что поток жидкости не может быть перекрыт полностью, поэтому вода смешивается и перераспределяется.

Самые простые модели представляют собой обычные краны. В качестве их основных плюсов выступает конструктивная простота и низкая стоимость. Однако есть и недостатки, которые выражены в невозможности получения стабильной температуры теплоносителя на выходе.

Но такой трехходовой кран, принцип работы которого был описан выше, может быть установлен в системе теплый пол. Если к вышеописанной конструкции будет добавлен электропривод, то она окажется более функциональной, ведь сможет регулировать режим автоматически. Простой кран является балансировочным. В роли его основной функции выступает настройка сечения для рабочего потока. На рынке сегодня множество модификаций клапанов, однако принцип их работы остается одинаковым. Положение регулируется вручную, что позволяет добиться баланса между двумя потоками.

Монтаж и эксплуатация

Монтаж крана нужно осуществлять в соответствии с инструкцией. Только так можно осуществить успешную установку устройства

Дополнительно следует обращать внимание на некоторые нюансы:

1. На корпус механизма всегда нанесена схема со стрелками. Они показывают направление хода воды. Эта схема позволяет безошибочно подключить патрубки к системе водоснабжения или отопления, а еще это просто ускоряет работу.
2. Если изделие предполагает монтаж с помощью сварки, то нужно следить, чтобы внутрь не попали грязь и окалина. В ином случае устройство может выйти из строя.
3. Для монтажа (по возможности) следует выбирать такое место, куда всегда можно будет легко добраться для обслуживания.
4. В тех случаях, когда крану нужно пропускать некачественную воду, узел желательно дополнить фильтром грубой очистки.
5. Фиксацию можно осуществлять как горизонтально, так и вертикально. На качестве работы это не отразится.

Чтобы распределительный тройник прослужил максимально долго, следует учитывать правила монтажа. Также необходимо регулярно им пользоваться, иначе на внутреннем шаре и прокладках будет образовываться накипь, из-за чего кран постепенно придёт в негодность. От правильной эксплуатации напрямую зависит срок службы устройства.

Принцип работы и особенности монтажа

В систему обогрева, трёхходовой кран для отопления принцип действия которого предполагает подсоединение к источникам горячей и холодной воды, монтируется особым образом.

Схема отопления показывает с помощью стрелок необходимое движение горячего и холодного теплоносителя в контуре и согласно ее указаниям, строители осуществляют врезку крана в контур.

Предполагается, что источник горячего теплоносителя – это подача, идущая от котла. А источник охлажденного теплоносителя – это обратка. Таким образом, при частичном открытии вентиля, кран выступает в роли смесителя и в батареи поступает вода из обратки и подачи со средними температурными показателями. Если цилиндрические, конусные или шаровые краны для радиаторов отопления полностью перекрыть, то в радиаторы попадет только остуженный теплоноситель из обратки. Открытый кран способствует максимальному нагреву контура, поскольку в отопительные приборы подается горячий теплоноситель, циркулирующий напрямую от котла.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Подробная схема установки клапана в контур ТТ-котла

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Смешивание воды трехходовым клапаном

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Схема подключения буферной емкости к СО

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

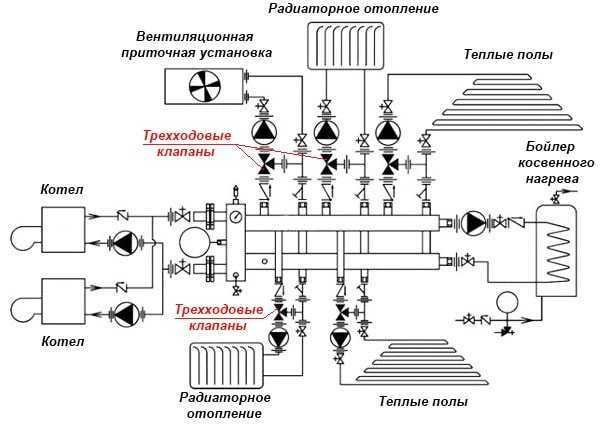

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Схема отопления коттеджа с теплым полом, радиаторами и бойлером

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

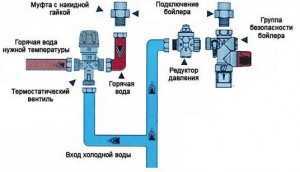

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Подключение термостата для загрузки бойлера

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

https://youtube.com/watch?v=2Y2N2p-8M0s

Из чего делают шаровые краны

Долгое время после изобретения устройство не пользовалось популярность потому что материалы, из которого их делали не были достаточно прочными, и при установке часто возникали проблемы с герметичностью соединения.

Благодаря появлению современных материалов, таких как фторопласт или синтетический каучук, качество устройства улучшилось. Детали в новых модификациях кранов шарового типа перестали так быстро выходить из строя в том числе и потому, что появились качественные смазочные составы, которые уменьшают трение.

Запорные детали сегодня изготавливают из различных видов материалов: бывают стальные, чугунные, никелированные, латунные, титановые, керамические и пластмассовые устройства.

Шары выполняются из хрома, а уплотнители — из фторопласта и каучука синтетического, резины или металла, в качестве материала для изготовления прокладки используют тефлон. Ручки для приведения в действие запорного устройства выполняют из алюминия, часто используя дополнительное покрытие.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

• к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
• степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
• в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
• оба потока смешиваются внутри;
• после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

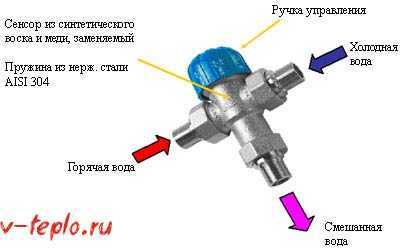

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

• при необходимости перенаправлять потоки с разных трубопроводов;
• смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
• динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
• в водопроводной системе, это получение потока с заданной стабильной температурой;
• в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

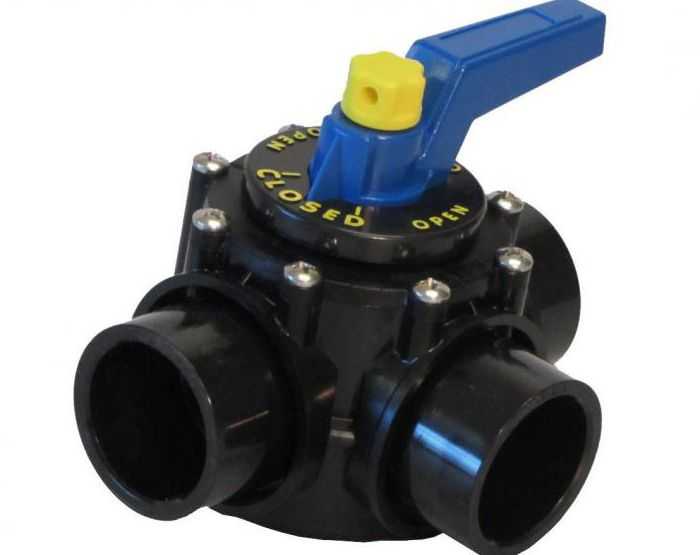

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Типы трехходовых кранов на системе отопления

По функциям краны различают:

1. Запорные.
2. Регулировочные.

Вообще, и тот, и другой вид может выполнять и полное перекрытие воды и смешивание. Но запорными кранами регулировать температуру сложнее, ведь основная его роль – подавать или перекрывать воду.

В регулировочных кранах имеется шток, управлять которым можно вручную или автоматически. Шток никогда не выбьет сильным давлением воды, т.к. он вставляется изнутри.

Регулировочные краны

Трехходовой кран на системе отопления может быть:

1. С переменным гидравлическим режимом.
2. С постоянным.

Как правило, постоянный режим выбирают потребители, у которых есть качественный теплоноситель определённого объёма. Он регулируется в зависимости от качественных показателей.

Переменный режим подходит тем объектам, где важно количество. Т.е

регулировка производится по требуемому количеству воды.

Присоединяться к трубам краны могут:

• муфтами;
• фланцами;
• на сварку.

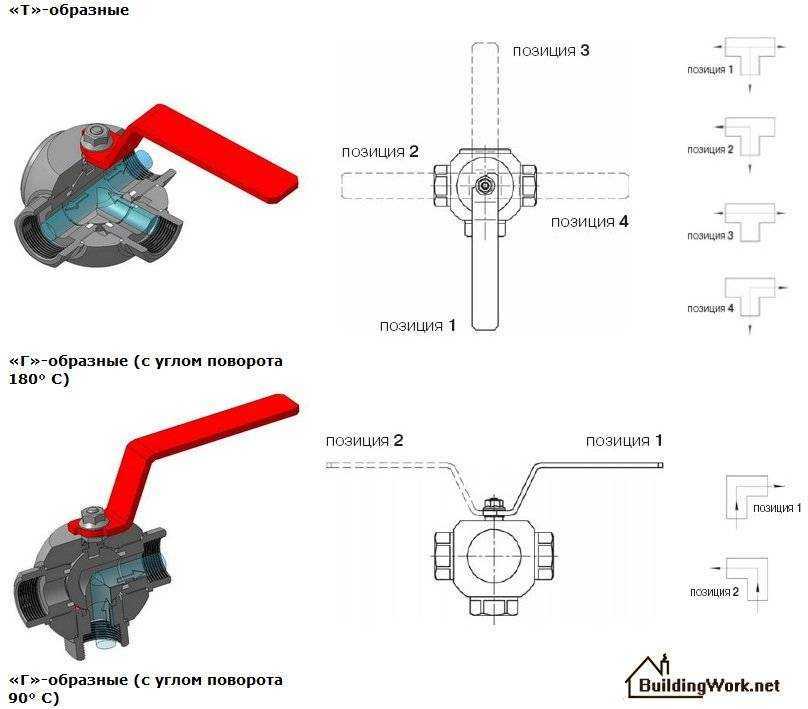

Другие разновидности трёхходовых кранов. В зависимости от:

• Формы поворотной части — Г, S, T- видные.
• Способа посадки затворного элемента – натяжные и сальниковые.
• Типа проточной части – полнопроходные и пробно-спускные.
• С обогревом корпуса и без.

Контроль работы механизма бывает:

1. Ручной (смешивание в приблизительных пропорциях, самый дешёвый, похож на обычный шаровой вентиль).
2. Электропривод (применение дополнительного устройства с двигателем или магнитный вариант, есть риск удара током).
3. Пневмопривод (наиболее оптимальный).

При помощи электрического привода в частном доме можно распределить тепло так, чтобы не страдали комнаты, расположенные дальше всего от котла.

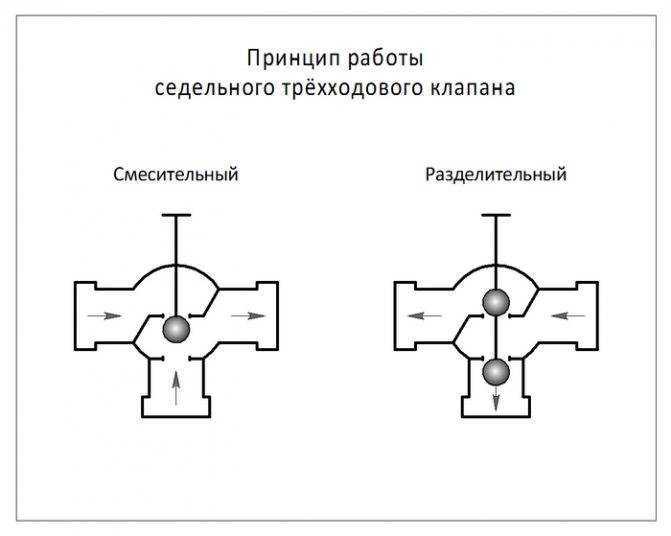

Смесительный и разделительный

Разделительный трёхходовой кран на системе отопления не смешивает, а разбивает потоки. Здесь есть один вход и два выхода. Его устанавливают в обвязках воздухонагревателей и в системах с бойлерами. Смесительные и разделительные краны внешне одинаковы.

Смесительные узлы с трехходовым клапаном

Отличая во внутренней конструкции:

• Смесительный – в центре шток с одним клапаном.
• Разделительный – два клапана в выходных патрубках. Пока первый открывает один проход, второй перекрывает другой проход.

Конструкция кранов – неразборная! Не пытайтесь открутить его части, этим вы испортите прибор.

Как это работает

Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.

Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу

Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.

Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.

И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.

Принцип работы

Трехходовой кран для отопления имеет вид тройника, в котором посредством запорного механизма осуществляется перераспределение воды в системе. Этот элемент устанавливается там, где требуется регулировка подачи тепла, а температура воды при этом должна быть увеличена или уменьшена.

В этом случае в качестве примера можно рассмотреть вариант, когда теплоноситель, двигаясь по длинной системе отопления, имеет более высокую температуру в начале пути. Это становится причиной интенсивного нагревания батареи, помещения перегреваются, но для устранения этой проблемы можно использовать трёхходовой клапан.

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба.. Схема отопления трехходового крана с котлом

Схема отопления трехходового крана с котлом

Особенности выбора

При выборе трехходового клапана для установки в технологическом трубопроводе, необходимо сначала определиться с его назначением. Это обусловлено тем, что устройства для смешивания или разделения потоков среды отличаются принципом действия и особенностями конструкции

Кроме того, нужно обращать внимание на следующие параметры:

• условный проход;
• пропускную способность;
• вид и характеристики исполнительного механизма;
• рабочие и максимально допустимые показатели температуры и давления.

Основные характеристики клапанов указываются в сопроводительной документации и на корпусе изделий. Маркировка осуществляется согласно требованиям ГОСТ 4666-2015 и предусматривает следующие виды:

• Литым способом на лицевой стороне корпуса с указанием материала, условного диаметра и давления. На обратной стороне должен находиться товарный знак изготовителя.
• На прикрепленной к поверхности корпуса табличке указывают схему, по которой происходит подача транспортируемой среды.
• В табличке, зафиксированной на крышке, должна быть отражена следующая информация — наименование производителя, маркировка согласно таблице фигур и заводской номер. Кроме того, указывают условное давление и диаметр, дату изготовления и знак обращения на рынке стран, входящих в Таможенный союз.

Наружные поверхности клапанов окрашивают в цвет, который выбирают в соответствии с ГОСТ или с учетом пожеланий оптовых покупателей. Каждому виду материала обычно соответствует свой цвет.

Популярные производители

На отечественном рынке присутствует множество изготовителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:

• вида механизма (а он, напомним, может быть механическим либо электрическим);
• сферы использования (ГВС, ХВС, «теплый пол», отопление).

Самым популярным прибором по праву считается Esbe – шведский клапан от компании, существующей уже более сотни лет. Это надежный, качественный и долговечный продукт, отлично зарекомендовавший себя во многих сферах. Сочетание европейского качества и современных технологий.

Другой популярной моделью является американский Honeywell – истинное детище высоких технологий. Простой управление, удобство и комфорт, компактность и надежность – вот отличительные особенности этих клапанов.

Наконец, относительно «юными», но перспективными приборами являются клапаны линейки Valtec – результат совместного сотрудничества инженеров Италии и России. Все изделия качественны, продаются с гарантийным сроком в семь лет. Отличаются тем, что имеют вполне доступную стоимость.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

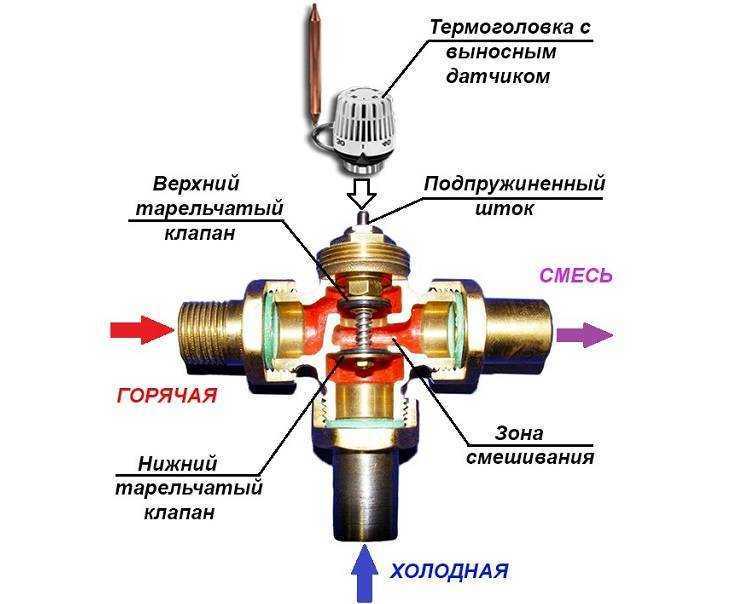

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

• Как видно, внутри сервопривода расположены следующие составные части:
• Электрический мотор.
• Редуктор, состоящий из нескольких шестеренок.
• Выходной вал, которым привод вращает клапан или другое устройство.
• Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
• Управляющая электроника, которая расположена на печатной плате.
• Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

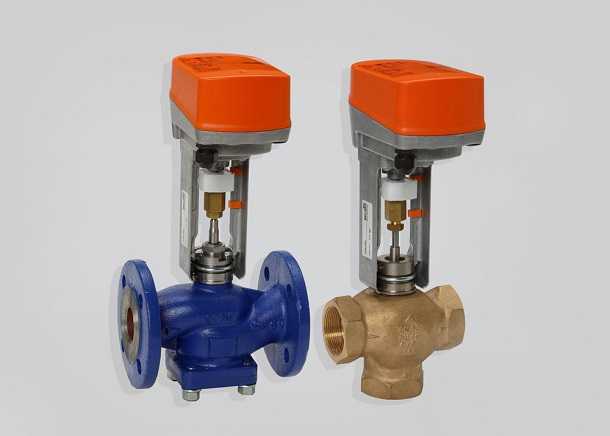

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

1. Существует две разновидности:
2. трехходовые краны для отопления с электроприводом в виде электрического магнита;
3. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления
