Воздушно-пенные огнетушители овп: описание, принцип действия

Применение по классу пожара

Перечисленные выше характеристики и параметры современных огнетушителей определяют их использование для тушения пожаров, которые различаются классами опасности. Самыми универсальными являются порошковые и углекислотные модели. Они могут быть задействованы для тушения практически всех типов пожаров.

А какие классы вообще существуют?

Класс «А» — пожары, в которых горят различные твёрдые вещества и материалы;
Класс «В» — возгорания, охватившие жидкие вещества;
Класс «С» — пожары, в которых необходимо тушить газообразные материалы;
Класс «D» — возгорания, которые охватили металл и металлосодержащие компоненты;
Класс «Е» — происшествия, затрагивающие исключительно электроустановки под большим напряжением.
Класс «F» — горение радиоактивных материалов и отходов

Разберём несколько видов огнетушителей, которые могут использоваться при пожарах.

Углекислотные устройства чаще всего задействуются для локализации огня на пожарах класса «В», «С» и «Е». Они не могут использоваться пожарными для ликвидации возгорания класса «А». Заряд данных моделей состоит из диоксида углерода и углекислого газа. Через сопло подаётся очень холодная газовая струя, которая может образовать туман, иней или небольшие снежные хлопья. С помощью углекислотных моделей можно легко вытеснить кислород и существенно снизить температуру горения.
Порошковые огнетушители одновременно задействуют для борьбы с огнём газ и порошковые соединения. С помощью последнего смесь ОВД выталкивается и взрыхляется. Серьёзным недостатком ОП можно считать частые повторные возгорания, после тушения очага.

Назначение

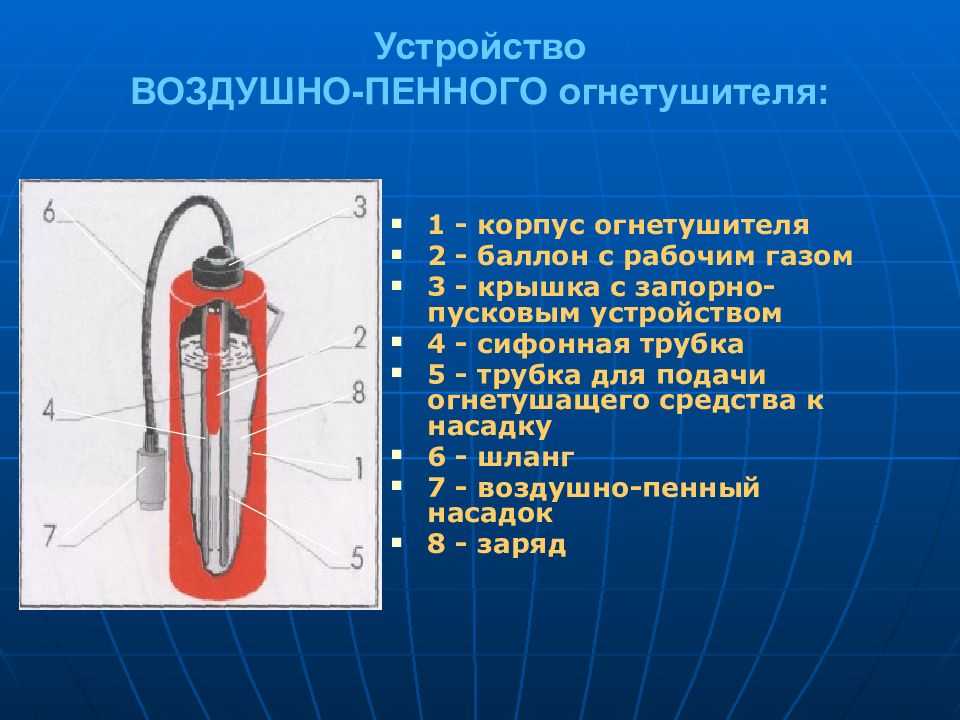

Огнетушитель воздушно-пенный – это огнетушитель, с зарядом водного раствора пенообразующих добавок и специальным насадком, конструкция которого за счет эжекции воздуха обеспечивает получение и применение воздушно-механической пены низкой или средней кратности для тушения пожаров.

Как и любое устройство такого типа современный пенный огнетушитель предназначен для тушения первичных очагов пожара:

Тлеющих веществ, например, опилок; твердых материалов (класс пожара А), горючих жидкостей (класс В) – например, изделий из древесины, проливов ГСМ, в помещениях цехов промышленных предприятий, складских комплексов, гаражах, автомастерских, за исключением АЗС.
Веществ твердой, густой консистенции, которые в процессе горения, плавясь, превращаются в жидкости, растекаясь по большой поверхности. Например, пластики, полимерные покрытия, эмали, технологические смазки.
Твердых веществ и материалов в общественных зданиях любого назначения.
Запрещено использовать их для тушения каких бы то ни было электроустановок, а также щелочных металлов, веществ, горящих без доступа кислорода.

Воздушно-пенные огнетушители Вам также будет полезно ознакомиться с информацией: Опасные факторы пожара воздействующие на людей

Согласно требованиям приложения № 1 (на момент написания статьи) к «ППР в РФ», переносные (ручные) пенные огнетушители предназначены для комплектации пожарных шкафов, отдельной установки:

В производственных зданиях категории пожарной опасности А, Б, В, при классе пожара А – 2 ОВП-10; В – 4 ОВП-10 на каждые 200 кв. м.
Категории В, класс А – 2 ОВП-10; В – 2 ОВП-10 на 400 кв. м.
Г, класс А – 2 ОВП-10 на 800 кв. м.
Г, Д, класс А – 4 ОВП-10 на 1800 кв. м.
Внутри общественных зданий при классе пожара А – 4 ОВП-10 на 800 кв. м.

Приложения № 2 (на момент написания статьи) для передвижных устройств:

Категорий А, Б, В на каждые 500 кв. м. – 1 ОВП-100 при классе пожара А; 2 ОВП-100 – В.
В, Г на 800 кв. м.: класса А – 1 ОВП-100; В – 2 ОВП-100.

Разработчики закона по поводу комплектации помещений оставили свободу творчества для ответственных за приобретение, установку таких огнетушителей, ведь существующие модели изделий воздушно-пенных огнетушителей не ограничиваются только ОВП-10 и 100.

Порядок действий при использовании ОВП

Во время чрезвычайной ситуации и возникновении пожара, необходимо следовать следующему плану:

Обесточить находящееся под напряжением электрооборудование.
Сообщить о чрезвычайном происшествии в службу спасения и/или в ближайшую пожарную часть.
По мере необходимости поспособствовать эвакуации людей из горящего здания.
Приступить к подавлению пламени своими силами, используя средства противопожарной защиты включая огнетушители.

Пользоваться воздушно-пенным огнетушителем нужно так:

Устройство необходимо снять с места постоянного расположения и транспортировать в область возгорания.
Затем срываются пломба и защитная чека, после чего огнетушитель готов к использованию.
Раструб устройства направляется на огонь в очаге возгорания, и нажимается рычаг, подающий тушащее вещество на пламя.

Сам огнетушитель нужно держать в строго вертикальном положении. Одного заряженного устройства хватает на 20-60 секунд непрерывной подачи рабочего пенного вещества. Это зависит от общего объема емкости огнетушителя.

Процесс тушения пламени нужно осуществлять с неветряной стороны, на расстоянии не менее трех метров от эпицентра возгорания. Оставшийся после тушения пожара заряд огнетушителя выпускается в пустую, а само устройство отправляется на станцию для перезарядки.

Что регламентирует свод правил 9.13130.2009?

Наиболее эффективное средство тушения электрооборудования, возгорание которого происходит из-за неисправной электрической сети, — различные огнетушители. Положения их эксплуатации задает свод правил 9.13130.2009. Этот документ:

устанавливает базовые положения по выбору стационарного и передвижного оборудования, в т.ч. автоматического пожаротушения;
задает положения по его размещению;
определяет технические параметры источников давления для выбрасывания огнегасящих смесей;
фиксирует периодичность обслуживания и иные аналогичные свойства.

Положения свода обязательны для выполнения исключительно в отношении многоразовых автоматических установок пожаротушения.

Установлено, что тушение загорания обесточенных электроустановок можно осуществлять огнетушителями любого типа.

Документ рекомендован для использования при проектировании и строительстве объектов недвижимости различного назначения.

ЧТО ТУШИТ ОГНЕТУШИТЕЛЬ ОВП-10

Пожар класса «A» — горение твёрдых веществ
Пожар класса «B» — горение горючих жидкостей

Принцип действия ОВП-10 основан на двух факторах: 1 — блокирование доступа к воздуху, 2 — охлаждение. Распылив пенное огнетушащее вещество, на материалах горения образуется плёнка из пены, которая блокирует огню доступ к кислороду, без которого вышеуказанные классы пожаров не могут себя поддерживать. Дополнительным эффектом является охлаждение горящей среды, который образуется за счёт огнетушащего вещества, состоящего из воды и пенообразователя. Высокая теплопроводность воды как нельзя лучше проявляет себя в качестве одного из компонентов воздушно-пенных огнетушителей, уменьшая тепловое излучение и мощность пожара.

ЧТО НЕ ТУШИТ ОГНЕТУШИТЕЛЬ ОВП-10

Пожар класса «C» — горение газов
Пожар класса «D» — горение металлов
Пожар класса «E» — горение электроустановок под напряжением

Любые материалы, которые могут гореть и тлеть без доступа к воздуху, не поддаются тушению воздушно-пенными огнетушителями. И это вполне логично, т.к. основной принцип действия устройств данного типа, выраженный в блокировании огню доступа к кислороду, ни к чему не приведёт.

Учитывая наличие воды в составе огнетушащего вещества, тушить оборудование, находящееся под напряжением, категорически запрещено. Во-первых, это почти наверняка приведёт к замыканию рабочих цепей и вывода оборудования из строя. Во-вторых, есть риск получить удар током, подвергнув свою жизнь опасности.

ГДЕ ПРИМЕНЯЕТСЯ ВОЗДУШНО-ПЕННЫЙ ОГНЕТУШИТЕЛЬ ОВП-10

На предприятиях деревообрабатывающей промышленности. На складах хранения твёрдых и горюче-смазочных материалов. На заправочных станциях.

Характеристики


Габаритные размеры	660×180 мм
Тип	Воздушно-пенные
Срок годности	10 год/лет
Масса заряда	10 кг
Выход заряда, не менее	30 сек
Длина струи, не менее	4 м
Огнетушащая способность	144 В
Масса с зарядом	15 кг
Диапазон рабочих температур	от + 5°С до +50 °С
Рабочее давление	1.5 Мпа

Дополнительная информация

ПЛЮСЫ И МИНУСЫ ОВП-10

+ Не требуется специального обучения для эксплуатации устройства. + Значительно дольше распыляет струю ОТВ, чем огнетушители других типов. + Нет необходимости в ежегодной перезарядке, это достаточно делать 1 раз в 5 лет.

— Не эффективен при отрицательных температурах. — Обладает повышенной коррозийностью, приводит к порче объектов тушения.

К этому товару пока нет . Ваш комментарий будет первым!

Углекислотные огнетушители.

Эти огнетушители предназначены для тушения жидких и газообразных веществ, горение которых не может происходить без доступа воздуха, загораний на транспорте, в том числе и на электрифицированном транспорте, пожаров электрооборудования, находящегося под напряжением не более 10кВ, пожаров в музеях, картинных галереях, вычислительных центрах и компьютерных классах. Двуокись углерода (CO2) не справляется с тушением веществ, горение которых может происходить без доступа кислорода (алюминий, магний и их сплавы, натрий калий), и материалов горение которых сопровождается тлением (дерево, бумага, ветошь).

Огнетушащее вещество.

Заряд этих огнетушителей — двуокись углерода СО2. Благодаря отсутствию загрязнений после тушения углекислотой, эти огнетушители успешно применяются для борьбы с возгораниями в вычислительных центрах, электрощитовых, помещениях с электронным оборудованием, архивах, музеях, картинных галереях, компьютерных залах, электроустановках с напряжением до 10 кВ, в местах где недопустимо применение воды или порошка.

Устройство углекислотного огнетушителя.

На рисунке изображено устройство переносного углекислотного огнетушителя. Он состоит из:

Ручки для переноски огнетушителя
Запорно-пускового устройства
Раструба
Сифонной трубки
Стального баллона

Принцип действия.

Заряд двуокиси углерода вытесняется из корпуса огнетушителя под действием собственного избыточного давления, которое создается при заправке огнетушителя на заводе. Углекислоту закачивают в огнетушитель под высоким давлением 5,7 МПа (58 кгс/см2) при температуре окружающего воздуха 20°С. Максимальное рабочее давление в баллоне при температуре +50°С не должно превышать 15 МПа (150 кгс/см2). При приведении огнетушителя в действие заряд СО2 по сифонной трубке поступает к раструбу. Расширяясь, сжиженная двуокись углерода переходит в снегообразное (твердое) состояние с резким понижением температуры до минус 70°С. Огнетушащее действие углекислоты основано на охлаждении зоны горения и заполнении зоны возгорания инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Сроки перезарядки и обслуживание ОВП

Временные рамки проверок и перезаправки (СП 9.13130.2009):

смена заряда с полной проверкой и гидравлическими испытаниями баллона:
- с фторированными добавками (баллоны из стали покрыты внутри полимерами и смолами) – частота процедуры специальная и указывается изготовителем, но не реже 1 раза в 5 лет;
- с многокомпонентным углеводородным ОТВ и стабилизаторами – не реже 1 раза в 2 года;
после каждого использования при обнаружении понижения давления, утечки, иных неполадок, отклонений от ГОСТ Р 51057 или Р 51017;
ежеквартальная: осмотр, проверка манометром (норма: Мпа от 8 – 10 до 12 кгс/см²), взвешивание.

ОВП не дозаправляется – заряд меняется полностью. Общая норма для всех моделей: полная проверка раз в 5 лет со сменой заряда (освидетельствование, диагностика баллона по РД 14-001-99).
Срок годности – не больше 5 лет.
1. У разных устройств период гарантии отличается, например, для ОВП-1 – 18 мес.
Баллоны не пригодны, если не прошли испытания, и не восстанавливаются, а заменяются новыми.

ТО проводится персоналом специализированных профильных организаций и зарядных станций. Результаты заносят в акт, техпаспорт, наклеивают на корпус емкостей.

Устройство и принцип действия ОВП

Технические термины для насадка (сопла) ОВП:Элементы конструкции огнетушителя с пенным составом:Другие элементы возможных модификаций (например, ОВПУ-250):Для огнетушителей со вспененным гасящим составом конструкция раструба имеет решающее значение. В стволе пеногенератора смесь приобретает готовую консистенцию вследствие эжекции воздуха.Принцип работы:

Этап	Что происходит
Задействование пускового узла (кнопки)	шток пробивает заглушку, мембрану ИХГ; у закачных ОВП – пропуск состава для тушения ниппелем.
Активируется сила давления	Сжиженный CO₂, азот или воздух высвобождается.
Заряд выбрасывается	Тушащее вещество выталкивается по сифонному внутреннему шлангу наружу.
Пенообразование	ОТВ поступает в ВПС, где и трансформируется в пену различной (стандартно средней или низкой) степени кратности, именуемой «воздушно-механической» из-за способа образования. Консистенция готового ОТВ густая. Смесь похожа на «снег» как у некоторых углекислотных средств пожаротушения, но менее воздушная, в меньшей мере подвержена сдуванию ветром. Представляет собой обволакивающую массу.

Природа действия
: склонная к образованию пузырьков смесь поступает в воздушно-пенный ствол, одновременно происходит эжекция (засасывание) воздуха, вспенивание, калибровка сеткой. Прекращение горения основано на принципе изолирования поверхности от воздуха пленкой и слоем состава, способствованию самозатуханию под влиянием химических добавок и охлаждения очага.
ОТВ содержит воду с поверхностно-активными веществами (ПАВ), пенообразователь и химдобавки:

Порошковые огнетушители

Являются самым распространенным видом огнетушащих устройств. Этот вид используется в быту, на транспорте, на промышленных предприятиях, в складских помещениях, на предприятиях торговли. Сложнее сказать, где этот вид огнетушителей не используется. Устройство может применяться при борьбе с пожарами следующих категорий:

возгорание твердых веществ (А);
жидких веществ (В);
газообразных субстанций (С);
возгорание электрооборудования (Е).

Порошковые огнетушители можно применять в широком диапазоне температур окружающего воздуха, нижний предел использования составляет -40 °С. Применение огнетушителя возможно в различных условиях и обстановке. Единственным его недостатком являются загрязнения, оставляемые действующим веществом.

Изделие сильно варьируется по массе заряда ОТВ, а длина выброса огнегасящей струи достигает 6 метров. В зависимости от размерных характеристик время работы конструкции может варьироваться от 6 до 30 секунд.

Среди потребителей этот вид устройства снискал широкую популярность благодаря невысокой стоимости, небольшому весу и малым габаритам. Особенно часто им комплектуют личный транспорт и бытовые объекты. Помимо высокой степени загрязнения в ходе борьбы с огнем, к числу недостатков этого вида причисляют сильное влияние на обзорность и неспособность охлаждать обрабатываемую поверхность.

✎ Используемое ОТВ

В качестве огнетушащего вещества применяются мелкие фракции минеральных солей: натрия, фосфорно-аммонийные, калия. В качестве вспомогательных добавок добавляют тальк, нефелин, кремнийорганические составы. Эти вещества препятствуют превращению ОТВ в твердую массу.

✎ Конструктивные особенности

Основными узлами порошкового огнетушителя являются:

зарядно-пусковой механизм;
шланг с распыляющим устройством;
манометр для измерения внутреннего давления;
сифонная направляющая трубка;
корпус в виде цилиндра, предназначенный для хранения огнетушащего вещества и газа, создающего внутреннее давление.

Действие устройства основано на выталкивании с помощью газа тушащего вещества на очаг пожара. Как правило, в огнетушитель закачивают азот либо углекислый газ. Порядок приведения в действие изделия прост:

необходимо сорвать пломбу и выдернуть чеку;
крепко удерживая корпус устройства, направить на огонь распылитель;
сжать скобу рычага пуска.

✎ Механизм действия конструкции

После приведения в действие порошкового огнетушителя находящийся в колбе газ выдавливает в сифонный патрубок огнетушащий порошок. Находящиеся в смешанном состоянии газ и ОТВ перемещаются в резиновую трубку и выбрасываются через распылитель.

✎ Контроль и применение

Необходимо помнить об обязательности периодических осмотров и проверки работоспособности порошкового устройства. Прежде всего, это касается проверки внутреннего давления в корпусе-колбе огнетушителя. Для этого конструкция оснащена манометром. При активации прибора вне помещения следует помнить, что порошковый огнетушитель должен использоваться с учетом направления ветра.

✎ Характеристики огнетушителя порошкового и примерная стоимость

В качестве примера можно рассмотреть ТТХ огнетушителя ОП-2, рассчитанного на тушение огня на объекте площадью 20 м²:

масса ОТВ 2 кг;
вместимость корпуса 2,3 л;
внутреннее рабочее давление 1,4 МПа;
общая масса устройства до 3 кг;
длина струи не менее 2 м;
период подачи вещества не менее 6 сек;
диапазон эксплуатационных температур от -40 до +50 °С.

Этот вариант чаще всего используется на личном автотранспорте и в быту. Стоимость порошковых устройств является наименьшей среди огнетушителей. Так компактный огнетушитель ОП-2 стоит не более 400 рублей, а объемный ОП-80 – около 13500 рублей. Цены на огнетушащие устройства порошкового вида напрямую зависят от их объема.

Характеристики

Огнетушитель ОВП-5 изготовлен в виде металлического, герметично закрытого, красного сосуда с вмонтированным запорно-пусковым механизмом. На горловине имеется резьба для установки ниппеля с дозирующим ограничителем, фланцем и штуцером.

Зарядом ОВП является 4-6%-ный раствор пенообразователя, он выбрасывается под давлением газа из корпуса через сифонную трубку в распыляющее устройство. В раструбе с сеткой происходит смешивание раствора с воздухом. Гибкий шланг и специальная насадка распыляют огнетушащее вещество, преобразовывая его в пену. При попадании на горящий материал она охлаждает его и ограничивает доступ кислорода.

Выброс 60-кратной пены осуществляется на расстояние 4,5 м за 25 секунд. Максимальное рабочее давление, которое выходит из корпуса и выдавливает раствор пенообразователя, достигает 1,2 МПа.

Для переноса и подвешивания вверху аппарата предусмотрена рукоятка с прорезью. В нижней части разработан башмак, который обеспечивает устойчивость на полу, для защиты от случайного срабатывания — пломба с чекой.

Масса огнетушителя составляет:

с зарядом — 7,5 кг;
без заряда — 3 кг.

Габариты:

радиус корпуса — 78 мм;
высота — 410 мм;
ширина с раструбом — 220 мм.

Емкостные параметры:

огнетушащего средства — 4,5 л;
зарядной пены — 0,25 л;
пены на выходе — 270 л;
газового сосуда — 0,05 л;
полная вместительность — 5 л.

Воздушно-эмульсионные огнетушители

Применение

Сокращенное название воздушно-эмульсионного огнетушителя – ОВЭ. Он применяется для тушения возгораний следующих классов:

Класс «А», при котором горят твердые вещества. Тление может сопровождать или не сопровождать процесс горения, то есть для тушения допустимы и текстиль, и пластмасса.

Класс «В», что означает горение жидких веществ, растворимых или нерастворимых в воде. Примеры таких объектов: спирт, бензин, глицерин.

Класс «Е», то есть горение электрооборудования, которое находится под напряжением в момент возгорания.

Устройство

Работа ОВЭ основывается на закачном принципе. Главный компонент устройства – огнетушащее вещество на водной основе.

Оно безопасно и для людей, и для окружающей среды.

К остальным важным компонентам относятся баллон, изготовленный из сварного листопроката, и запорно-пусковое устройство, подающее заряд по сифонной трубке и резиновому шлангу с распылителем на конце.

Принцип работы воздушно-эмульсионных огнетушителей

Основа работы ОВЭ – эффект тонкораспыленной струи эмульсии, которая угнетает процессы горения, создавая микропленку на поверхности горящего объекта. Данный эффект значительно сокращает расход вещества, применяемого для тушения, что положительно сказывается и на состоянии горящих и соседних объектов после тушения: вторичные повреждения при проливе тушащего вещества минимальны.

При тушении пожара с помощью ОВЭ следует выдернуть чеку, а затем нажать кистью руки на ручку соответствующего запорно-пускового устройства, предварительно направив рукав на очаг возгорания. Когда из гибкого шланга будет выходить тушащее вещество, можно регулировать его направление, перемещая гибкий шланг.

Если возгорание происходит на открытом воздухе, важно отслеживать направление ветра, поскольку направлять тушащее вещество необходимо только с наветренной стороны.

Если пожар оказался потушенным до полного израсходования заряда, его остаток следует выпустить, а затем перезарядить огнетушитель.

Правила эксплуатации и меры предосторожности

ОВЭ обязательно должны храниться на объектах, где постоянно находится большое количество людей, например, в офисах и гостиницах, больницах и торговых центрах, ресторанах и кафе, а также в общественном транспорте. Нелишним будет наличие ОВЭ в квартирах и автомобилях.

Для оптимального хранения и использования ОВЭ необходимо соблюдать следующие правила:

Не допускаются удары по устройству.
Запрещено использовать ОВЭ с механическими повреждениями: трещинами на корпусе и на гайке ЗПУ, а также при нарушении герметичности соединений.
Направлять струю огнетушителя в сторону людей.
Недопустимо использовании ОВЭ без пломбы и чеки завода-изготовителя.
Хранить устройство следует на видном месте, защищенном от перегрева и прямого солнечного света.

Преимущества воздушно-эмульсионных огнетушителей

Экономный расход тушащего вещества.

Сохранение ясной видимости. Заряд ОВЭ не увеличивает задымленность и не снижает видимость, а даже понижает эти факторы благодаря охлаждающему эффекту тонкораспыленной воды.

Снижение риска вторичного возгорания.

Безопасность для присутствующих людей. Использование ОВЭ допускается без средств индивидуальной защиты и в присутствии людей.

Универсальность. ОВЭ не обладают ограничениями в использовании. Они годятся для тушения пожаров и в закрытом помещении, и на открытом воздухе, и в транспортном средстве.

Даже отрицательная температура (не ниже -40оС) не является помехой для тушения возгорания с помощью ОВЭ.

Длительный срок хранения. Поскольку заряд ОВЭ отличается высокой стабильностью, этот вид огнетушителя способен сохранять рабочее состояние в течение 10 лет без необходимости перезарядки.

Возможные неисправности и их решения

При четком соблюдении всех правил эксплуатации и своевременной перезарядке неисправности ОВЭ исключены. Чтобы удостовериться в качестве имеющегося устройства, можно провести его техническое обслуживание, доверив его специалистам.
