Колосник своими руками: материалы, конструкция, этапы работ

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

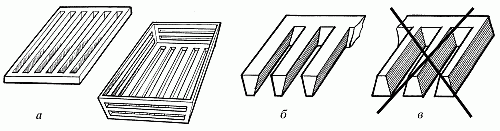

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун

Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше

Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Пошаговая инструкция по изготовлению колосника

Перед тем, как сделать колосники своими руками, необходимо уточнить исходные данные. Подрамник проёма топки сделан из уголка 50×50 мм с внутренним периметром 265×335 мм. Следовательно, рама колосника должна быть сделана размером 260×330 мм по внешнему периметру. Имея подготовленный инструмент и материалы, проводятся следующие работы:

Угловой машинкой отрезают уголок длиной 1180 мм.
Сторону уголка 40×40 мм последовательно размечают карандашом на отрезки: 260, 330, 260 и 330 мм.
В местах разметки проводят перпендикулярные линии. От верхней точки откладывают по 20 мм в обе стороны. Боковые стороны равностороннего треугольника будут линиями разрезов.
Угловой машинкой вырезают треугольные фрагменты уголка.
Поочерёдно зажимая стальную заготовку в тисках, молотком сгибают её в раму.
Стороны сгибов соединяют сваркой. Прямые углы рамы проверяют угольником.
Оставшийся отрезок уголка делят угловой машинкой на 5 отрезков, длиной 322 мм каждый.
Уголки вваривают в рамку перьями наружу с зазорами между ними 10 мм.
Шлифмашинкой убирают все заусенцы и наплывы металла после сварки.
Отрезок полосы приваривают к одной из сторон рамы, предварительно сделав дрелью в нём отверстие ø 6 мм. Это делается для того, чтобы при чистке колосниковой решётки можно было легко извлечь ее из подрамника.
Готовый колосник опускают в подрамник.

Изготовление колосников своими руками

Своими руками можно сварить колосниковую решетку из металлических уголков

Чтобы сделать колосники для печки своими руками, потребуются такие инструменты и материалы:

сварочный аппарат;
болгарка;
угольник;
рулетка;
струбцины;
керн.

Методика сборки решетки одинакова для всех видов стального проката:

Провести замеры, составить схему с учетом проемов для тепловой деформации.
Изготовить упоры. После зачистки металла приварить их к внутренним стенкам топки.
Выпилить боковины колосника. Затем нарезать перекладины нужной длины.
Если топка имеет круглое или овальное сечение, выгнуть отрезки, чтобы заполнить проемы.
Закрепить боковины и перекладины струбцинами. Сварить детали между собой.

Осталось установить готовый колосник на место и провести контрольную топку. Если планируется использовать все доступные виды горючего, целесообразно сделать сменные решетки для угля и древесины.

Разновидности колосников для печи

По материалу изготовления наиболее распространены чугунные изделия

Несмотря на свою узкую функциональность, колосники для печки различаются по нескольким направлениям. Сырьем для изготовления деталей служит железо с определенным содержанием углерода, что делает его устойчивым к высоким температурам. Наиболее распространен чугун, реже применяются сплавы жаростойкой стали.

Поскольку твердотопливные имеют различные конструкции, формы и размеры, зольники для печи характеризуются разнообразием вариантов изготовления.

Можно выделить такие категории изделий:

Цельные. Представляют собой монолитные детали, полученные путем ковки или отливки. Разобрать их нельзя, есть только возможность точной подгонки к конкретному установочному месту.
Наборные. Наличие замковых соединений на деталях дает возможность собрать решетку нужной формы и размера практически для любой топки.
Неподвижные. После установки в камере сгорания занимают неподвижную позицию, которую невозможно изменить, если того требуют обстоятельства.
Подвижные. Изделия могут менять положение в пространстве для чистки, некоторые модели имеют функцию регулировки ширины просветов между перекладинами.

Правила установки поддувальных и прочистных дверей

Прежде чем приступить к установке дверок, нужно проверить плотно ли прилегает полотно к раме и свободно ли вращение полотна в шарнирах. Также проследите за тем, чтобы не было перекосов и проверьте, будет ли возможность зафиксировать или закрыть их крепления в кладке. Если обнаружите какие-либо дефекты, сразу устраните их или поменяйте дверку.

После этого вставьте в отверстие дверки вязаную проволоку, длина которой должна быть от 50 до 60 см. Сложите ее вдвое и скрутите.

В месте, где устанавливаете дверку, нанесите раствор. Установите дверь, а затем проверьте горизонтальный и вертикальный уровень. Зафиксируйте ее кирпичами, а потом заложите концы проволоки в шов кладки.

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Мангал своими руками. Идеи + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль. Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна, но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

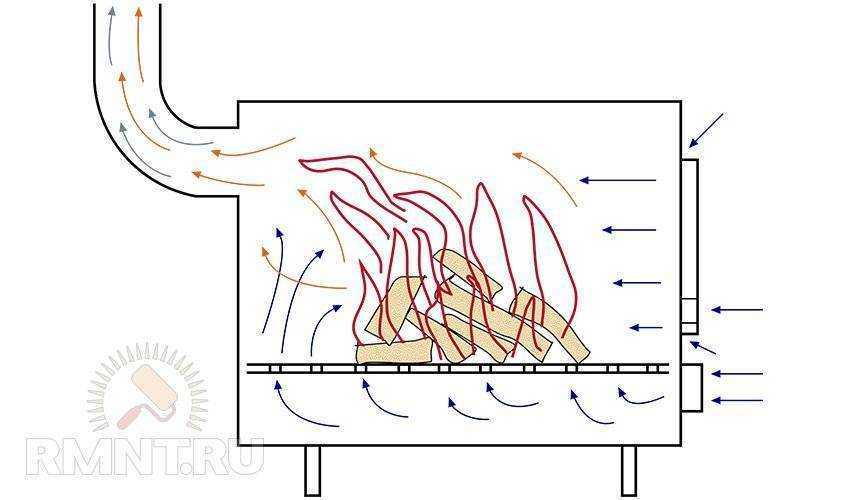

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Основные функции колосников

Колосники устанавливаются в топку, по мере сгорания отходы пересыпаются в зольник Любой котел представляет собой конструкцию, где каждая деталь выполняет определенную задачу, обеспечивая бесперебойную работу всего устройства в целом.

Колосники в печи выполняют следующие функции:

Размещение топлива — угля, дров, брикетов, других горючих предметов. Через поддувало поступает воздух, обеспечивая наличие необходимого для термической реакции кислорода.
Удаление золы и пепла. По мере выгорания загруженного материала он переходит в состояние порошка и просыпается вниз сквозь решетки. Топливо оседает на поверхность металла, к нему улучшается приток кислорода. Освобождается место для загрузки следующей порции горючего.

От конструкции решеток зависит эффективность работы котла, правильный выбор металла для его изготовления обеспечивает долговечность эксплуатации устройства.

Колосник для печи: виды, размеры, правила установки

Конструкции современных печек всё время совершенствуются, изменяются, дополняются. Однако есть элементы, без чьих функций обойтись сложно. В пример можно поставить колосники для печи (решётка).

Колосниковая решётка – это деталь топочной камеры, которая поддерживает поленья, уголь, топливные брикеты. Через щели в ней зола опадает вниз, высвобождается место для свежей порции топлива. Существуют разные конструктивные решения этих элементов, их выполняют из разных материалов. Из статьи вы узнаете, как выбрать и как правильно поставить колосник в печь.

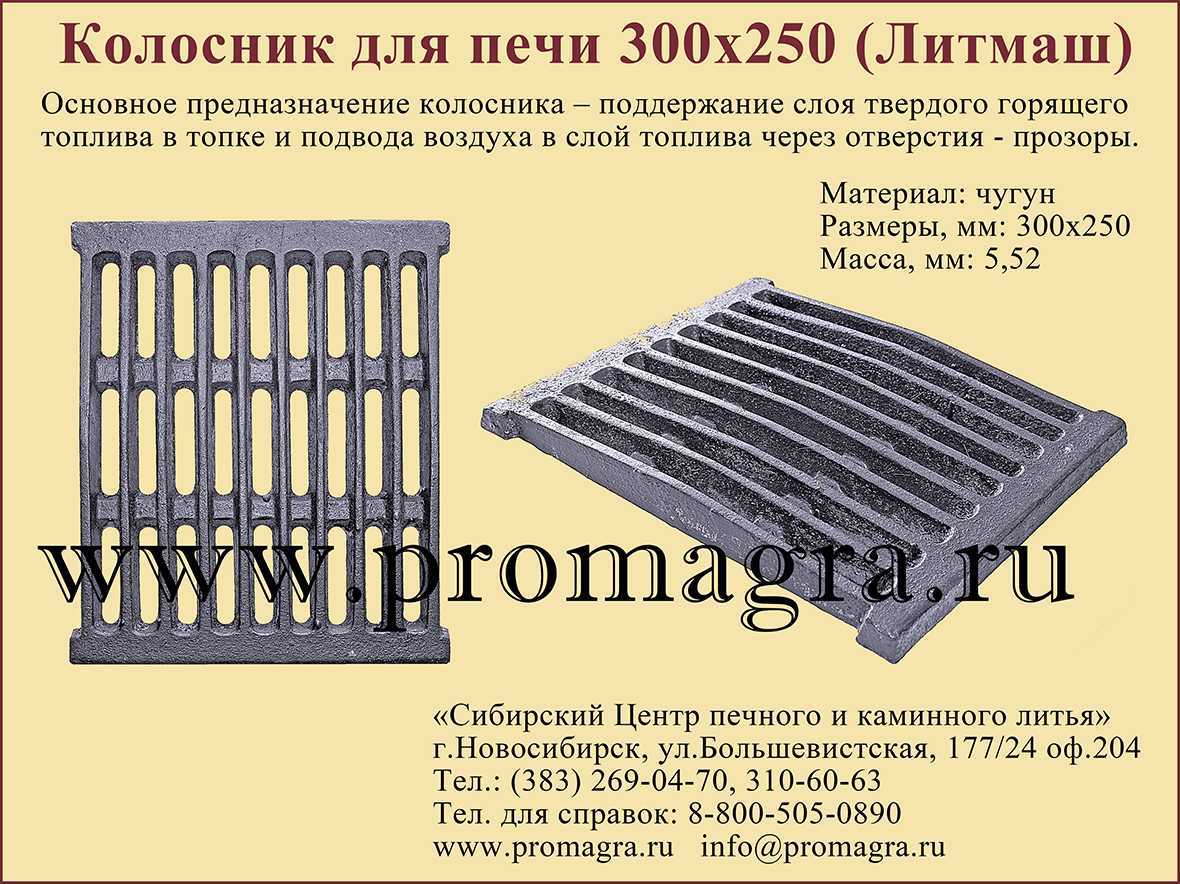

Чугунный колосник для печи плоский

Зачем нужен?

Как уже стало ясно, колосник – это решётка, позволяющая воздушному потоку проникать прямо к очагу горения внизу, а золе удаляться через отверстия в специально отведённое для неё место. Так для чего нужны колосники в печи? Установка колосника в печи позволяет решить ряд задач:

Разделяет топочную камеру на две зоны – саму камеру горения и нишу для золы.
Применяется для размещения и сушки топлива.
Осуществляет распределение воздушного потока из зольника .
Способствует хорошей тяге.
Вкупе с дверцей даёт возможность контролировать и регулировать пламя.

Выполнять колосник, который предназначен для установки в печку, можно не из любого металла. Так как он постоянно находится в среде высоких температур и под воздействием кислорода, он может очень быстро начать окисляться. Достаточно долгое время продержаться в данной среде может лишь чугун

Особенности конструкции и типы

Колосниковая решётка представляет собой решётку с раздельными элементами, выполняющими функцию поддержания топлива в топочной камере. Исходя из конструкции, принято выделять следующие её типы:

1. Плоская плиточная решётка. Данный колосник для печи является самым распространённым. Используется также в котлах и каминах. Его отличие в определённых габаритах. Этот нюанс нужно учитывать при кладке печки вручную. Для монтажа в прибор отопления требуется установочная площадка. Должен легко выниматься, а зазор должен составлять минимум 50 мм. Ведь практически все колосники выполняются из чугуна, а при расширении он может нанести вред топочной камере и зольнику .
2. Балочная решётка. Этот колосник чугунный для печи является наборным. Число элементов должно соответствовать габаритам топки. Балочный вариант является наилучшим для обустройства нестандартной печи, выполненной вручную. Однако необходимо помнить про стандарты его длины.

Балочная решетка для печи

1. В форме корзинки. Такие колосники могут применяться в топках открытого типа. В последнее время их довольно редко устанавливают, потому что прибор отопления данного типа потерял свою актуальность.

Колосник в форме корзины

Подвижная решётка. Главная функция в данном случае заключается в ограничении размеров зазора между колосниками через сдвиг подвижной части в горизонтальной плоскости. Это довольно удобно для осуществления автоматической работы печек длительного горения.

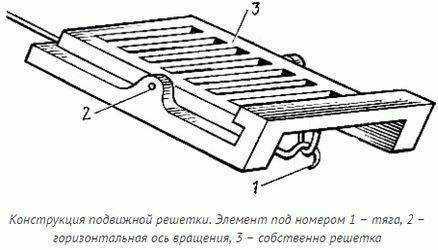

Конструкция подвижного колосника

Выбираем правильные колосники

Чтобы выбрать определенную модель нужно учитывать тип топлива. который планируется использовать чаще всего. К примеру, для угля идеальной будет конструкция, имеющая габариты 350-300х205 мм. для брикетов или дров лучше определить размерные рамки 140х120 — 330х252 мм. Решетка должна выбираться с таким расчетом, чтобы она могла выдержать максимальный вес единичной закладки топлива .

Чтобы уточнить максимальный вес лучше обратиться за советом к квалифицированному продавцу. Чтобы с очисткой от золы не возникало проблем, просветы должны составлять не меньше 40% от площади общей конструкции .

В случае несоблюдения указанных пропорций установка печи не будет настолько эффективной, ввиду того, что объем поступаемого воздуха будет недостаточным для интенсивности горения. Кроме этого, недостаточная вентиляция может привести к скапливанию газов, чего допускать нельзя ни в коем случае. Если площадь просветов сделать больше, то совместно с золой будут осыпаться не догоревшие остатки топлива .

Ценовая политика

Качественный товар не может иметь низкую стоимость. Качественные чугунные детали, которые прослужат не один год, являются дорогостоящими. И наоборот, легкие и дешевые, изготовлены из смеси неизвестных материалов, быстро придут в негодность.

Примерные цены на колосники для печи:

Размер	Стоимость
800х200 мм	1200-1600 руб.
915х250 мм	1100-3000 руб.
260х540 мм	400-500 руб.

Покупать данную продукцию лучше в специализированных магазинах. Они предоставляют широкий выбор моделей с различных материалов и ценовых категорий. Консультанты помогут сделать правильный выбор основываясь на ваших предпочтениях, характере топлива, частоте эксплуатации отопительного прибора.
