Чугунные радиаторы и расчёт их мощности для помещения

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

• особенности погодных условий региона, где расположено строение;
• температурные климатические показатели на начало и окончание отопительного сезона;
• материал, из которого возведено строение и наличие качественного утепления;
• количество окон и материал, из которого изготовлены рамы;
• высота отапливаемых помещений;
• эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

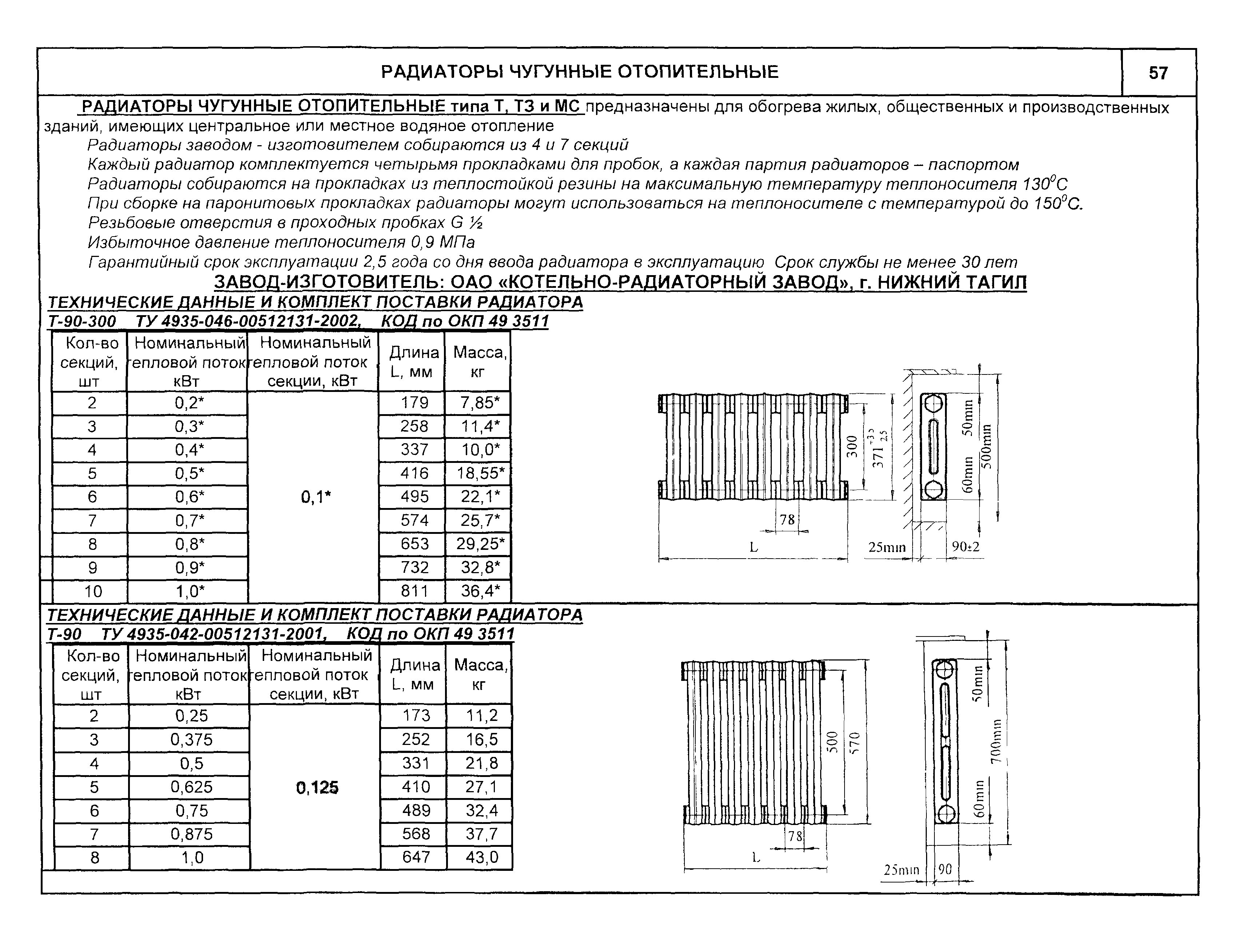

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Тип радиатора	Поверхность нагрева, м2	Теплоотдача, Вт м2 (90/20°С)
М-140-АО	0,299	175
М-140-АО-300	0,17	108
М-140	0,254	155
М-90	0,2	130
РД-90с	0,203	137

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн.);

при этом

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Тепловой напор	50-60	60-70	70-80	80-100
Коэффициент теплопередачи (К)
Радиаторы чугунные высокие	7.0	7.5	8.0	8.5
Радиаторы чугунные средние	6.2	6.4	6.6	6.8

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип

Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Подготовка

Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.

В первую очередь нужно определить, как устроена система отопления:

• однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
• двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

Однотрубная и двухтрубная разводка системы отопления.

Значение имеет и тип подсоединения батарей к системе отопления:

Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.

Типы подсоединения батарей к системе отопления

• Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
• Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.

Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.

Также есть возможность обратиться к коммунальной службе, которая отвечает за обслуживание дома. Можно нанять специалистов, которые учтут все нюансы и понесут ответственность в случае аварийных последствий. В системе отопления отдельного жилого дома скачки давления и загрязненность циркулирующей воды довольно низкие, поэтому монтаж своими руками не доставит особых проблем.

Лучшие чугунные радиаторы отопления

Отопительные приборы на основе чугуна – это проверенная временем советская классика, которая представлена сегодня самым современным дизайном. Они обладают достаточной устойчивостью к коррозийным изменениям, высокому давлению в системе, а также наличию примесей в теплоносителе. Чугунные радиаторы имеют очень высокую тепловую инертность, долговечны и надёжны в использовании.

STI Нова 500

9.3

Рейтинг На основе отзывов покупателей

Дизайн 10

Качество 9

Цена 9.5

Надежность 9

Отзывы 9

Современная модель из серии чугунных радиаторов совмещает в себе преимущества материала и стильный внешний вид. Такие батареи успешно используются в системах водяного отопления городских квартир и частных домовладений, промышленных объектов и общественных зданий. Разработанное с учётом всех требований ГОСТ оборудование полностью адаптировано к самым сложным условиям эксплуатации. При соблюдении правил монтажа срок службы составляет 30 лет.

Размеры чугунного радиатора (В×Г×Ш): 580×80×60 мм. Масса батареи отопления составляет 4,2 кг. Максимальный уровень мощности – 124 Вт. Объём теплового носителя – 0,52 л, а показатели рабочего давления не превышают 12 атмосфер.

ПЛЮСЫ:

• гарантия производителя;
• долговечность;
• надежность.

МИНУСЫ:

относительно долгий прогрев.

RETROstyle DERBY M 200

9.0

Рейтинг На основе отзывов покупателей

Дизайн 9.5

Качество 9

Цена 9

Надежность 8.5

Отзывы 9

Чугунный радиатор отопления, выполненный в старом английском стиле, имеет межосевое расстояние 200 мм, отличается боковым типом подключения к системе. По умолчанию модели этой серии секционных радиаторов комплектуются прочными ножками. Перед отгрузкой все радиаторы проходят процедуру испытательной опрессовки в условиях избыточного давления. По желанию заказчика поверхность оборудования может окрашиваться в соответствии со шкалой RAL. Очень оригинально также смотрится эффект искусственного состаривания батареи.

Стандартные габариты секционного чугунного радиатора (Ш×Д×В) составляют 174×1638×360 мм. Максимальные показатели рабочей температуры батареи не превышают 110°С. Уровень тепловой отдачи – в пределах 1430 Вт.

ПЛЮСЫ:

• стильный дизайн;
• прочность;
• высокая мощность.

МИНУСЫ:

значительная масса радиатора.

Viadrus Styl 500/130

8.8

Рейтинг На основе отзывов покупателей

Дизайн 10

Качество 9

Цена 7.5

Надежность 8.5

Отзывы 9

Модели этой серии полностью адаптированы для использования в отечественных отопительных системах. Радиаторы Viadrus Styl 500/130 покрыты высококачественной термостойкой краской, не трескающейся и не выгорающей в процессе долгой эксплуатации. Конструктивные особенности позволяют батареям легко выдерживать довольно высокие показатели рабочего давления (в пределах 8 атмосфер). Помимо практичности, чугунные радиаторы имеют довольно красивый дизайн, полностью лишённый ненужных деталей и слишком сложных элементов. Гарантия на Viadrus Styl 500/130 составляет пять лет.

Габариты чугунного радиатора (Ш×Д×В) составляют 120×60×80 мм, при тепловой отдаче 70 Вт, массе 3,8 кг и объёме теплоносителя – 0,8 л.

ПЛЮСЫ:

• энергоэффективность;
• простота обслуживания;
• долговечность.

МИНУСЫ:

недостаточная тепловая отдача.

Iron Lion Azalia 660

8.7

Рейтинг На основе отзывов покупателей

Дизайн 9.5

Качество 9

Цена 7.5

Надежность 8.5

Отзывы 9

Ретро-радиатор с лаконичным и стильным дизайном имеет средние габариты, поэтому может монтироваться в небольших по площади помещениях. Максимальные показатели рабочего температурного режима составляют 110°С при давлении – не более 15 атмосфер. Эти параметры позволяют устанавливать Iron Lion Azalia 660 при обустройстве отопительной системы не только в коттеджах, но и многоквартирных домах. Базовый цвет поверхности реализуемых радиаторов этой серии – «Чёрный грунт».

Особенность дизайна представлена рельефным орнаментом и миниатюрными декоративными «ушками». Межцентровое расстояние – 500 мм. Размеры одной секции радиатора (Ш×Д×В) составляют 140×70×110 мм, при тепловой отдаче 90 Вт и весе 8 кг.

ПЛЮСЫ:

• высокая износостойкость;
• длительное поддерживание тепла;
• лёгкость монтажа.

МИНУСЫ:

не слишком современный внешний вид.

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Особенности стен и потолков

Теперь рассмотрим три коэффициента, которые связаны с особенностями стен и потолков отапливаемого помещения: D – число внешних стен, E – уровень теплоизоляции стен, F – высота потолков.

Важно учесть площадь окон и качество их остекления

Чем активнее комната контактирует с внешней средой, тем выше ее теплопотери:

• если одна внешняя стена, D = 1;
• две – 1,2;
• три – 1,3;
• четыре внешних стены – 1,4.

Чем качественнее утеплены стены, тем ниже теплопотери помещения:

• если теплоизоляция профессиональная, E = 0,85;
• поверхностная теплоизоляция – 1;
• отсутствие теплоизоляции – 1,27.

Чем выше потолки в комнате, тем большая мощность батарей потребуется для ее комфортного обогрева, поэтому, чтобы получить правильный показатель теплоотдачи приборов, учитывается корректирующий коэффициент F:

• высота 2,7 м и меньше – 1;
• 2,8-3 м – 1,05;
• 3-3,5 м – 1,1;
• 3,6-4 м – 1,15;
• 4 и выше – 1,2.
