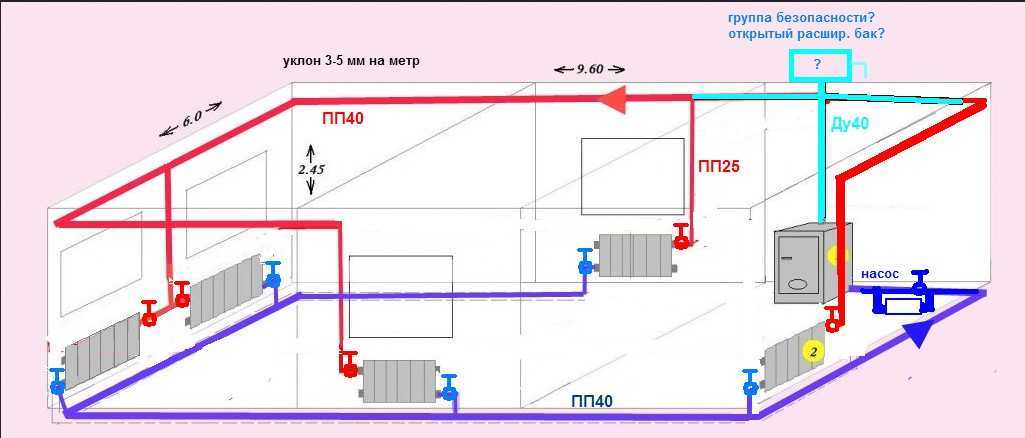

Разгонный коллектор в однотрубной системе отопления

Характеристики однотрубной схемы отопления

Однотрубное отопление характеризуется высокой гидравлической устойчивостью. Сравнительно с двухтрубными схемами, однотрубные значительно проще при монтаже, более простыв гидравлической регулировке, а также в самой эксплуатации. Они не могут быть несанкционированно разрегулированы.

Благодаря таким своим свойствам, именно однотрубный тип отопительных систем был широко распространен в странах бывшего Советского Союза и ряде европейских государств (Италия, Греция и Испания).

Основным недостатком такого способа соединения труб для отопления жилых домов является довольно затруднительный процесс регулирования мощности нагрева отдельных радиаторов.

В таких системах, по сравнению с двухтрубной схемой, существует более высокий уровень давления, создаваемый циркуляционным насосом, необходимым для работы однотрубной системы отопления.

К преимуществам однотрубной схемы подключения можно отнести:

1. большую экономию на соединительных трубах;
2. из-за работы вентилей регулирования, количество оборачиваемой воды остается на постоянном уровне;
3. такой способ монтирования — самый простой и дешевый из всех видов отопительных систем.

Варианты однотрубной разводки

При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.

Назначение и принцип действия гидравлической стрелки для отопления

Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.

Схемы с гравитационной и принудительной циркуляцией

Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).

В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.

Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом

В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла

Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.

Системы открытого и закрытого типа

Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.

Разница между баками открытого и закрытого типа:

1. Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
2. Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.

Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Двухтрубная схема с горизонтальной разводкой

Она также подходит к одноэтажным домам. Однако ее можно реализовывать своими руками в домах с площадью, большей 100 кв. м. Количество радиаторов может превышать цифру 5.

Ее особенности (их можно увидеть на разных фото) таковы:

1. Линия подачи находится либо под потолком, либо проходит под подоконником. В первом случае в разводку труб не нужно включать разгонный коллектор, ведь горячая вода итак находится на большой высоте. Во втором варианте такой коллектор необходим.
2. Линию подачи теплоносителя и радиаторы соединяют вертикальные трубы. В зависимости от варианта схемы они могут быть длинными или очень короткими.
3. Обратная магистраль находится внизу над полом. Она также соединена с батареей отдельной трубой.
4. Обе линии размещены под углом. Подающая имеет наклон в сторону батарей, вторая — в сторону котла.

Основные принципы работы

Основным отличием однотрубной отопительной системы от двухтрубной, которые бывают с нижней или верхней разводкой, считается тот факт, что однотрубная система не имеет трубы обратного направления.

В двухтрубной отопительной системе по этой трубе остывший теплоноситель возвращается обратно в генератор тепловой энергии.

Использовать однотрубные отопительные системы можно, как для отопления одноэтажного, так и двухэтажного дома. Такая система имеет одно неоспоримое преимущество. Разводку труб с теплоносителем можно разместить под полом, что довольно благоприятно влияет на внешний вид жилого помещения и упрощает отделочные работы.

При таком варианте расположения нагревательных труб не стоит забывать про тепловую изоляцию.

Расположенные под полом трубы должны быть спрятаны в специальный термоизоляционный материал. Это поможет сберечь максимальное количество тепловой энергии в радиаторах, а главное предотвратит губительный обогрев некоторых материалов, которые используются в качестве отделки полового покрытия.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Однотрубные системы отопления с принудительной и естественной циркуляцией: основные отличия

Способ циркуляции горячей воды в системе определяет её тип: принудительный или естественный. Система отопления с принудительной циркуляцией работает за счет насоса, который устанавливается в обратной части магистрали перед входом в котел. Циркуляционный насос создает оптимальный уровень давления, благодаря которому температура горячей воды сохраняется на всех участках системы.

Отопление с естественной циркуляцией использует физические свойства воды. Горячая жидкость, имеющая меньшую массу и плотность, поднимается по трубам, попадая в радиаторы. В это время более тяжелая холодная вода попадает в котел, где снова нагревается. Преимуществом отопления с естественной циркуляцией является бесперебойная работа системы, не зависящая от подачи электричества.

Основным недостатком, в связи с которым тип отопления с естественной циркуляцией не получил широкого распространения, является ограниченность длины системы. Протяженность контура, при которой система будет работать оптимально, не должна превышать 30 метров. Установка системы с естественной циркуляцией возможна только при использовании маломощного котла, тяги которого будет хватать для отопления небольших помещений.

В системе с принудительной циркуляцией за движение теплоносителя по трубам отвечает насос, который устанавливается поблизости от котла

Применение естественной циркуляции в больших одноэтажных домах становится невозможным также по причине требования к уклону магистральной трубы. Минимальным уклоном является 3-5 градусов. Это значит, что на каждый метр трубы необходимо осуществить перепад высоты в 5-7 см.

Помимо этого, принудительная циркуляция позволяет решить следующие вопросы:

• обеспечение полного контроля над рабочими процессами в системе отопления;
• применить более простую нижнюю разводку системы (при естественной циркуляции возможна только верхняя разводка);
• увеличить протяженность отопительного контура.

Однотрубная система отопления с естественной циркуляцией может быть переоборудована в сеть с принудительной подачей воды.

Определение потерь давления в трубах

Сопротивление потерь давления в контуре, по которому циркулирует теплоноситель, определяется как их суммарное значение для всех отдельных составляющих. К последним относят:

• потери в первичном контуре, обозначаемые как ∆Plk;
• местные издержки теплоносителя (∆Plм);
• падение давления в особых зонах, называемых “генераторами тепла” под обозначением ∆Pтг;
• потери внутри встроенной теплообменной системы ∆Pто.

После суммирования этих величин получается искомый показатель, характеризующий полное гидравлическое сопротивление системы ∆Pсо.

Помимо этого обобщенного метода существуют другие способы, позволяющие определить потери напора в трубах из полипропилена. Один из них основан на сравнении двух показателей, привязанных к началу и концу трубопровода. В этом случае вычислить потерю давления можно простым вычитанием начального и конечного его значений, определяемых по двум манометрам.

Еще один вариант вычисления искомого показателя основан на применении более сложной формулы, учитывающей все факторы, которые влияют на характеристики теплового потока. Приводимое ниже соотношение в первую очередь учитывает потерю напора жидкости из-за большой длины трубопровода.

• h – потери напора жидкости, в исследуемом случае измеряемые в метрах.
• λ – коэффициент гидравлического сопротивления (или трения), определяемый по другим расчетным методикам.
• L – общая длина обслуживаемого трубопровода, которая измеряется в погонных метрах.
• D –внутренний типоразмер трубы, определяющий объем потока теплоносителя.
• V – скорость тока жидкости, измеряемая в стандартных единицах (метр за секунду).
• Символ g – это ускорение свободного падения, равное 9,81 м/сек2.

Потери давления происходят из-за трения жидкости о внутреннюю поверхность труб Большой интерес представляют потери, вызванные высоким коэффициентом гидравлического трения. Он зависит от шероховатости внутренних поверхностей труб. Используемые в этом случае соотношения справедливы лишь для трубных заготовок стандартной круглой формы. Окончательная формула для их нахождения выглядит так:

• V – скорость перемещения водных масс, измеряемая в метрах/секунду.
• D – внутренний диаметр, определяющий свободное пространство для перемещения теплоносителя.
• Стоящий в знаменателе коэффициент указывает на кинематическую вязкость жидкости.

Последний показатель относится к постоянным величинам и находится по специальным таблицам, в больших количествах опубликованным в Интернете.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

• К ним относятся:
• расширительный бак для компенсации объема теплоносителя при изменении температуры;
• группа безопасности, включающая манометр, термометр, предохранительный клапан;
• радиаторы, подключенные по одной из схем разводок;
• краны Маевского или сепаратор воздуха;
• обратный клапан;
• краны заполнения и слива системы;
• фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Варианты схем устройства однотрубного отопления

Перед монтажом схемы отопления частного дома, нужно определиться, какой ее тип подойдет в каждом конкретном случае.

Системы с естественной и принудительной циркуляцией

Каждая система обладает своими особенностями:

1. Естественная. Передвижение жидкости по контуру осуществляется благодаря физическим законам без применения дополнительного оборудования. Для хорошей работы в одноэтажном здании система дополнительно оснащается разгонным коллектором.
2. Принудительная. Для эффективной ее функциональности требуется насос, приводящий жидкость внутри контура в движение. Преимуществом является беспроблемное преодоление гидравлического сопротивления, равномерное прогревание по все системе, возможность использования сложных схем разводки труб. Использовать этот вариант можно в двухэтажных домах.

Выбор типа циркуляции теплоносителя зависит от особенностей конструкции и размеров сооружения.

Открытая и закрытая отопительная система

Расширительная емкость открытого типа устанавливается на самой высокой точке системы и представляет собой бак, в который выходит лишняя часть теплоносителя при его увеличении его объема. Так как вода испаряется, то периодически жидкость доливают избежание закипания котла. Кроме того, в воду попадает кислород, что увеличивает риск развития коррозии.

При обустройстве закрытой ленинградки применяется мембранная емкость, отличающаяся высокой герметичностью. При увеличении объема жидкости мембрана просто выгибается в сторону воздушной полости. При охлаждении теплоносителя гидравлическое давление снижается, и приспособление возвращается на место. Тут, вместо воды разрешено использовать другие жидкости (антифриз, масло).

Такую систему нужно оснащать группой безопасности, так как небольшое избыточное давление все-таки остается.

Верхняя и нижняя разводки

При обустройстве однотрубного отопления схему и порядок монтажа определяет тип разводки труб:

1. Верхняя. В этом случае жидкость по стояку поднимается вверх и поступает непосредственно к радиатору. Чаще всего циркуляция при этом естественная. Для эффективной функциональности магистраль нужно укладывать под определенным углом наклона (3-5 градусов). Единственный недостаток конструкции — применение труб большого диаметра.
2. Нижняя. Подающий стояк в этой схеме отсутствует. Труба, по которой жидкость поступает в радиаторы, тоже должна быть монтирована под правильным уклоном.

Нижняя разводка ленинградки используется чаще, так как смонтировать ее проще. Но тут обязательной является принудительная циркуляция.

Вертикальная и горизонтальная

Вертикальная конструкция чаще всего применяется в многоэтажных сооружениях. Жидкость в этом случае подается на верхний этаж, откуда распределяется по трубам, спускаясь вниз. Горизонтальная схема приемлема только для одноэтажного дома. В ней радиаторы подключаются последовательно.

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.
2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.

   Трубы отопления легко прятать в домах из современных пористых материалов, например, газобетона

4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

1. Энергонезависимость.
2. Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

• длительная раскачка;
• необходимость применять трубы большого диаметра;
• работа котла на предельном режиме (теплоноситель успевает сильно остыть);
• необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.
