Как и чем лучше промыть теплообменник газового котла

Как очищают теплообменник

Перед тем, как почистить газовый котел от накипи, его нужно отсоединить от котла. Как правило, с этим затруднений не бывает, так как соединяется теплообменник с помощью переходников, которые легко откручиваются. Очень аккуратно надо обращаться с температурным датчиком.

Сначала промывают теплообменник снаружи. Для этого в большой таз наливают воду, в которой разведено средство для промывки теплообменников от накипи. Вода подогревается до 70 градусов. Чем промыть котел отопления, если средства от накипи нет под руками? Можно обойтись обычной лимонной кислотой. Теплообменник замачивают в этом растворе примерно на 30-45 минут. Смывают налёт под сильным напором воды.

Иногда для того, чтобы качественно промыть теплообменник, используют бесконтактную автомойку. Мощность струи нужно выставить щадящую, чтобы не повредить пластины.

Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел:

• первым делом демонтируется горелочное устройство;
• от газового клапана требуется отсоединить все провода;
• из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
• отсоединяется патрубок подачи топлива;
• откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

О вреде накипи в теплообменнике

Нагрев водопроводной воды для системы горячего водоснабжения (ГВС) в двухконтурном газовом котле или в газовой колонке производится в проточном теплообменнике.

Известно, что при нагревании выше 54 оС происходит кристализация растворенных в воде солей химических элементов, в основном кальция и магния. Твердые кристаллы соли оседают на поверхностях нагрева теплообменника и образуют на них прочную корку.

Кроме солей жесткости, в состав отложений накипи попадают другие твердые частицы, которые содержатся в воде. Например, частицы ржавчины, окислы других металлов, песок, ил и пр.

Количество соли в воде определяет степень её жесткости. Различают воду жесткую, которая содержит много соли, и мягкую, с небольшим количеством соли.

Если источником водопроводной воды является река или другой природный водоем, то жесткость такой воды, как правило, небольшая. Вам повезло, вода в вашем доме мягкая.

Водопроводная вода из скважины обычно содержит больше солей жесткости. И чем глубже скважина, тем больше соли в воде.

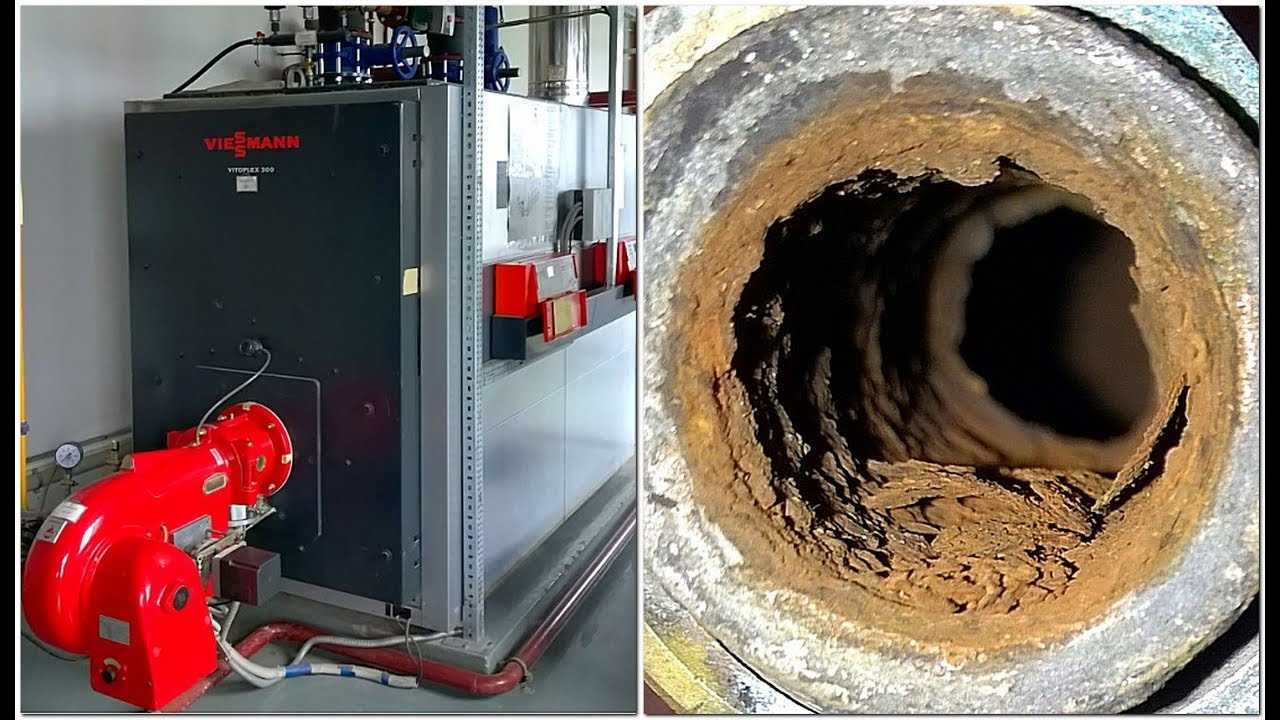

Твердая корка из солей жесткости, ржавчины, песка, ила на поверхности нагрева теплообменника препятствует передаче тепла через его металлические стенки. Кроме того, отложения уменьшают просвет каналов теплообменника. В результате температура нагрева и напор горячей воды постепенно снижается, а стенки теплообменника перегреваются, что снижает срок его службы.

Внутреннее устройство двухконтурного газового котла на примере Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера). Вторичный теплообменник ГВС расположен в нижнем отсеке.

Двухконтурные газовые котлы чаще всего имеют два теплообменника. Один — первичный, в котором газом нагревается вода для отопления. Другой — вторичный теплообменник ГВС, в котором отопительная вода из первичного теплообменника нагревает воду из водопровода для ГВС.

Встречаются также двухконтурные котлы, в которых и вода для отопления и вода для ГВС нагреваются газом в одном комбинированном битермическом теплообменнике. Битермический теплообменник быстрее накапливает накипь, а чистить его от накипи труднее.

Газовая колонка имеет один теплообменник ГВС, в котором водопроводная вода сразу нагревается газом.

Регулярная очистка от накипи необходима только для теплообменника ГВС, в котором происходит постоянное накопление отложений солей жесткости.

В каналах теплообменников с отопительной водой накопление накипи происходит только при замене или добавлении в систему свежей воды. Происходит это достаточно редко и в малых объемах.

Если на входе в котел отопительной воды стоит фильтр, то в котел не попадает другая грязь из системы отопления и необходимости в чистке каналов теплоносителя котла может не быть за весь срок его службы. Очистка от накипи первичного теплообменника с той же периодичностью, что и теплообменника ГВС, не требуется. Однако «сервисмены» без должных оснований часто настаивают на чистке от накипи и первичного теплообменника, заодно, на всякий случай. Естественно, берут за это плату.

Вторичный пластинчатый теплообменник ГВС двухконтурного газового котла. Два отверстия служат для циркуляции через теплообменник отопительной воды. Через другие два — входит холодная и выходит нагретая вода ГВС. Требуется регулярная очистка от накипи внутри.

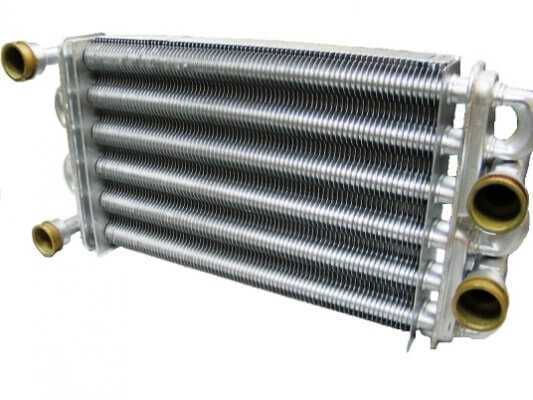

Теплообменник битермический двухконтурного газового котла. Справа патрубки для отопительной воды. Слева — патрубки для воды ГВС.Требуется регулярная очистка от накипи внутри и от сажи снаружи.

Теплообменник газовой колонки ГВС. Требуется регулярная очистка от накипи внутри и от сажи снаружи.

Способы удаления загрязнений

Для удаления накипи и сажи используются механический, гидравлический, химический и другие способы или их сочетания.

Механическая чистка теплообменного оборудования выполняется с помощью шомпола, проволочной щетки, скребка. Применяются как ручные инструменты, так и на электро- или пневмоприводе.

Применение гидравлического способа возможно только при наличии аппарата высокого давления, который обеспечит подачу мощного потока жидкости, способного сбить отложения и вывести их наружу.

Химический способ предусматривает использование специальных средств, которые разрыхляют и растворяют загрязнения.

При промывке теплообменников химическим способом можно использовать насосные установки для подачи реагента в водяной контур, это эффективней простого замачивания

Магнитные, электромагнитные, ультразвуковые способы являются относительно новыми и предусматривают применение фильтров-преобразователей и других технических средств.

Для очистки теплообменников бытовых водонагревателей и котлов отопления чаще всего используется сочетание механического и химического способов. После замачивания (травления) в моющем средстве остатки накипи очищаются механическим способом. Также набирают популярность современные методики, о которых говорилось выше.

Основные способы промывки

Начать следует с того, что теплообменник, прежде всего, является трубной системой с двигающейся внутри жидкостью. Но вода, которая используется в системах, обычно не отличается высоким качеством. Разные соли металлов, присутствующие в ней, оседают на стенках конструкции, становятся накипью и сужают проход. Существует три способа борьбы с накипью:

• механический;
• химический;
• посредством закачивания в систему жидкости под сильным напором.

В статье рассматривается только чистка своими руками, в связи с чем о третьем способе мы говорить не будем. В одиночку с ним точно не справиться, так как потребуется специальный компрессор, способный создавать давление примерно в 10 атмосфер. Только с помощью этого устройства можно разбить отложения на железных поверхностях.

Обратите внимание! С двумя другими же способам вполне можно справиться собственноручно. Сразу оговоримся, что это достаточно трудно, да и навыки соответствующие потребуются

Видео – Чистка теплообменников

https://youtube.com/watch?v=Ljjkd_IrQQg

Способ №1. Механическая промывка

Если используется эта промывка теплообменника газового котла, не забывайте, что сам обменник занимает много пространства в теплогенераторе. Он расположен над камерой сжигания, поэтому туда непросто добраться. Алгоритм действий должен быть следующим.

Шаг первый. Снимается верхняя часть корпуса. Чтобы это сделать, необходимо отключить электрическое питание и подачу газа (если все это предусмотрено конструкцией котла).

Шаг второй. Обменник отсоединяется от отопительной магистрали.

Шаг третий. Крепления прибора снимаются.

После этого можно извлекать теплообменник из теплогенератора и приступать непосредственно к процедуре промывки. А что можно увидеть после демонтажа? Как правило, все внутренние полости забиты накипью – солями металлов, кальция или же натрия, а еще трехвалентным ферумом.

Для чистки придется использовать металлические инструменты – штыри, скребки и так далее

В ходе работы следует проявить особую осторожность, дабы не повредить поверхности конструкции

В некоторых случаях прибор смачивается в какой-либо емкости, заполненной несильным раствором соляной кислоты. И как только накипь размякнет, можно начинать удалять ее. По окончании процедуры все внутренние пустоты промываются водой под незначительным давлением. В этих целях можно приложить шланг, подключенный к системе водоснабжения.

Вы сможете лично убедиться, сколько грязи при этом выльется. Нужно дождаться, когда начнет течь чистая вода. Дополнительно можно простукать поверхности прибора киянкой (это специальный молоток, выполненный из древесины или резины).

Полная инструкция по промывке газового котла

Ранее мы рассказывали о том как полностью промыть и прочистить газовый котел своими руками, советуем вам ознакомится с данной информацией

Способ №2. Химическая промывка

Сразу оговоримся, что такая промывка является достаточно сложной процедурой. В ходе работы понадобится специальный прибор, именуемый бустером. И, невзирая на то, что данный вариант предельно упрощен, для его воплощения все равно следует знать о ряде важных нюансов.

В чем же упрощенность методики? Прежде всего, нет необходимости в извлечении теплообменника и демонтаже некоторых элементов газового котла. Необходимо лишь отсоединить пару патрубков (к одному из них нужно подключить специальный шланг, посредством которого внутрь корпуса будет подаваться чистящее средство). Пройдя через корпус, средство выйдет наружу посредством второго патрубка, к которому также будет подключен шланг. Следовательно, как в обменнике, так и в бустере средство будет перемещаться по кругу.

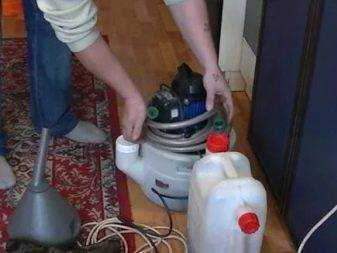

А теперь рассмотрим, из каких компонентов состоит сам бустер. К таковым относится:

• емкость для химического вещества;
• электрический нагреватель (он есть далеко не на всех моделях, но люди с опытом советуют приобретать именно такие модели; так реагент будет нагреваться, а будучи теплым, он более быстро и качественно удаляет накипи соли и грязи);
• насос.

Обратите внимание! Такими химическими реагентами могут быть разного рода растворы, находящиеся в свободной продаже на отечественном рынке. И вопрос выбора правильного реагента является наиболее актуальным

В каждом конкретном случае необходимо учитывать не только степень засорения, но и его тип, а также материал, использованный при изготовлении теплообменника.

Далее мы выясним, с помощью каких средств может выполняться промывка теплообменника газового котла.

Печь с теплообменником для бани

Ранее мы рассказывали о том как выбрать хорошую печь с теплообменником для бани, советуем вам ознакомится с данной информацией

Полезная информация

Чтобы процедура удаления известковых отложений прошла эффективно и безопасно для здоровья, нужно придерживаться простых правил:

1. Нельзя пить воду с чайника, сразу после проведения процедуры. Для начала нужно его прокипятить с чистой водой и слить ее. Только после этого прибором можно пользоваться полноценно.
2. Всех домочадцев нужно предупредить о том, что в чайнике залита жидкость для удаления накипи. Это позволит избежать отравления.
3. После закипания чистящего раствора нельзя сразу же сливать его в раковину. Чем дольше он будет находиться внутри, тем выше эффективность чистки.

О способах и методах удаления накипи можно узнать здесь.

Разборка и удаление сажи

Для эффективной работы оборудования необходимо почистить газовую колонку. Образующиеся на стенках отложения способны нарушить бесперебойную работу устройства, поэтому не надо ждать полного отказа оборудования, следует периодически проводить профилактическую чистку.

Перед началом демонтажа необходимо перекрыть доступ газу и воде. Чистка газовой колонки своими руками начинается со снятия дверей котла и отсоединения провода авторозжига. Затем снимается термопара, пьезоэлемент и трубка горелки

Осторожно достаются форсунка и сама горелка

Вынимаются гильза термометра, крышка котла, и газоход. Чистка газовой колонки производится с помощью ершика и щеток, которыми очищаются все внутренние и внешние элементы. Отверстие форсунки прочищается иглой с меньшим диаметром во избежание увеличения отверстия и нарушения режима горения. Внутренние каналы теплообменника продуваются пылесосом и протираются влажной тканью.

Одновременно можно провести мелкий ремонт теплообменника своими руками: заменить прокладку под пилотной горелкой, проверить термопару, которая склонна к поломкам из-за специфики эксплуатации, и прочее. Такие работы не требуют больших вложений, но поддерживают производительность котла на высоком уровне, а устройство термопары довольно простое, и замена элемента не представит труда.

Строение газового котла

Сборка производится в обратном порядке. При подсоединении пьезоэлемента рекомендуется не использовать инструмент во избежание повреждения керамической основы, лучше закрутить руками.

При установке необходимо проверить термопару на газовом котле, надо знать, что окончание проводников должно находиться на уровне того места, где появляется пламя .

Как часто требуется промывка?

Многие популярные производители газовых котлов такие как Navien, Baxi, Ariston, Vaillant в инструкции по эксплуатации указывают периодичность промывки теплообменника. Однако реальные условия эксплуатации часто вносят свои корректировки. Практика подключения газовых котлов к системе отопления с жесткой водой показывает, что промывать теплообменник следует каждый сезон. Чтобы не сталкиваться с этой проблеммой посреди холодной зимы, рекомендуется производить промывку непосредственно после или перед началом отопительного сезона. Ниже перечислены характерные признаки, по которым можно судить о том, что теплообменник вашего газового котла нуждается в очистке:

Возросло потребление газа

Образовавшаяся накипь снижает теплопроводность теплообменника, тем самым вынуждая газовый котел сжигать больше топлива для достижения установленной температуры.

Постоянно включенная горелка

Увеличение времени работы горелки может также свидетельствовать о наличии накипи препятствующей нормальному прогреву теплоносителя.

Гул и перебои в работе циркуляционного насоса

Уменьшение эффективного диаметра каналов теплообменника, затрудняет прокачку теплоносителя циркуляционному насосу. Его работа в предельном режиме может сопровождаться гулом и перебоями в работе.

Снижение напора в контуре ГВС

Признаком наличия слоя накипи во вторичном контуре двухконтурного котла может служить снижение напора в линии горячего водоснабжения.

Если один или несколько перечисленных выше признаков прослеживаются в работе вашего газового котла, необходимо срочно провести промывку, дабы избежать поломок дорогостоящих узлов системы отопления и высоких затрат на их ремонт или замену.

Лимонная кислота от накипи

Теперь поговорим про лимонную кислоту от накипи, как она действует и как работает. На теплогрейных поверхностях слой накипи ведет себя намного эффективнее в плане перегорания, реле то защитного тут нет. И металлы не выдерживают нагрузок. Металл плавится, трещит, рвется и это всего от какого-то полумиллиметра накипи! В промышленности, в металлургии и теплоэнергетике такие факты не редки. Поэтому очистку от накипи там проводят, чуть ли не по графику и терпят простои оборудования, когда слой накипи достиг предельных значений. Так, если не сделать чистку накипи во время, то можно получить отдулины на трубах и взрывы котла в котельной. А перед этим еще коэффициент полезного действия прибора упадет, как можно ниже.

Если на предприятии нет водоподготовки, приходится проводить постоянные очистки от накипи и промывки от накипи. Также известковый налет вызывает резкое повышение расходов топлива или электричества. Ведь для того, чтобы нагреть весь котел, например, а потом еще нагреть накипь, придется затратить очень много энергии.

Из всего вышесказанного можно сделать вывод, что лимонная кислота от накипи не последняя ведь в любом промышленном производстве. Причем, даже система умягчения воды может стоять на предприятии, но она может быть изношенной или устаревшей и в результате работать малоэффективно. Тогда лимонная кислота от накипи снова обретает свою актуальность.

Кроме этого, удаление накипи сказывается на любой поверхности. А вы знаете как очистить накипь лимонной кислотой или нет? На нагревательных элементах эту процедуру нужно проводить особенно тщательно

Не важно используете вы кислоту от накипи или обычную соду, но следы на поверхностях будут всегда. Сколы, надрезы, царапины, трещины.

И именно в эти мелкие зазубринки новая накипь и набьется. И причем, куда быстрее, чем в первый раз, откладываясь на идеально гладких поверхностях.

И вот устранить подобную накипь, выковырять их из всех щелей становится мало возможным. Но главное, такая старая застрявшая накипь – это место для образования коррозии. То есть придется бороться не просто с накипью, придется решать вопросы коррозии.

Но, увы, лимонная кислота от накипи на сегодняшний момент далеко не всем по карману, а потом в качестве защиты от накипи сегодня могут применять только средства от нее же. Хотя если вы все же постараетесь и выберете какой-то даже самый простой фильтр от накипи, то попользовавшись им немного, вы сразу поймете, что для вас выгоднее.

Какие же варианты лимонных кислот от накипи можно увидеть на наших рынках и магазинах? Тут сразу стоит заметить, что варианты лимонных кислот от накипи можно смело разделить на простейшие вещества, которые можно легко достать и использовать дома, они есть у каждого под рукой. И вторая группа более обширная – это лимонные кислоты от накипи, которые применяются специально для очистки от накипи сложного промышленного оборудования.

В домашних условиях из применяемых лимонных кислот от накипи можно выделить лимонную кислоту и уксусную кислоту. Это самые доступные и примитивные средства для устранения известкового налета.

Как работают такие лимонные кислоты от накипи? Лучше всего использовать не просто кислоту, а стакан 70-процентной уксусной эссенции, который разводиться в 5-6 стаканах холодной воды. Если эссенции нет, то тогда воспользуйтесь столовым уксусом, который имеет концентрацию 3-5 процентов. Это и есть уксусная кислота от накипи. Полученный раствор (тот, что с эссенцией) заливают в чайник, например, и кипятят. Потом дают раствору остыть и потом очень легко размягченную накипь устраняют с нагревательного элемента или стенок оборудования. Для такой процедуры лучше взять деревянную лопаточку, чтобы не испортить поверхности оборудования.

Две лимонные кислоты от накипи действуют на нее одинаково. Это кислота уксусная и лимооная. Последняя, кстати, самая популярная по применению в промышленности. Они вступают в реакцию с солями жесткости и превращают их в растворимые соли, в виде ацетатов и хлоридов. При такой реакции, кстати, образуется углекислый газ, он помогает разрушать слой накипи. И именно за счет его действия накипь можно снимать с поверхностей. Одно плохо, что отстает накипь неравномерно.

Возможности, которыми должен обладать насос бустера

Для работы устройства требуется насос с такими свойствами:

1. устойчивость к кислотам;
2. надежность всех соединений, исключающая утечку перекачиваемого реагента (опасен для здоровья);
3. способность перекачивать горячие жидкости (в обычном насосе перекачиваемая среда обеспечивает охлаждение);
4. наличие системы контроля давления. Процесс растворения накипи в кислоте сопровождается выделением газов, отчего давление в системе возрастает. Чутко реагируя на такие изменения, насос предотвращает аварийные ситуации;
5. способность перекачивать среду в двух направлениях. Реверсное необходимо для удаления реагента из системы;
6. предусмотрено подключение к водопроводу для заключительной промывки;
7. продумана нейтрализация промывочного раствора для последующей утилизации (слив в канализацию).

Выбирают бустер по следующим критериям:

• объем бака;
• максимальная температура;
• развиваемый насосом напор.

От напора зависит максимальная длина участка, обрабатываемого за один подход. Чем он длиннее, тем выше его гидравлическое сопротивление, а значит и напор требуется больший. При использовании маломощного насоса контур приходится разбивать на несколько участков и промывка осуществляется дольше.

Самый дешевый бытовой бустер стоит 600 руб., цена профессиональной модели может достигать 160 тыс. руб. При наличии насоса в кислотоустойчивом исполнении бустер можно изготовить самостоятельно, применив в качестве бака пластиковую канистру. Подойдет даже циркуляционная помпа.

Как очистить котел от сажи

Чистка котла от сажи

Хотя газ является топливом чистым, все равно при его сжигании выделяются несгоревшие тяжелые нефтепродукты, которые представляют собой черные слоистые пленки. Это и есть сажа, которая налипает на поверхности камеры сгорания, на теплообменник, тем самым снижая тепловую проводимость металлов. То есть сажа является барьером для проникновения тепла в теплообменник. А значит, от нее необходимо избавляться, что входит в процедуру чистки газовых котлов.

Как и в случае с теплообменником, чистку можно проводить своими руками. Как правило, чистят внутренние поверхности топки, внешние теплообменника и дымоход.

С топкой и теплообменником все просто. Если слой сажи не превышает 2 мм, то удалить его можно скребком или влажной губкой. Если слой превышает этот показатель, то без химических растворов не обойтись. Для этого, как и в случае с внутренними полостями теплообменника, лучше использовать растворы на основе кислоты.

Что касается дымохода, то это тема отдельной статьи. Единственное скажем, что способов чистки этой трубы достаточно много — ведь этим занимались наши предки много веков подряд, так что опыт здесь накоплен колоссальный.

Способы

Существует несколько способов очистки газового котла.

Их условно разделяют на два основных варианта:

• разборный;
• неразборный.

Название разборного метода говорит само за себя. В данном случае подразумевается разборка отопительного агрегата. При этом загрязненные элементы демонтируются и укладываются в отдельную емкость с реагентами (может использоваться и другой вариант очистки деталей). В выделенной емкости детали должны полежать на протяжении нескольких часов, после чего их чистят механическим способом. Далее все запчасти устанавливаются обратно на свои места.

При разборном способе очистки не нужно вынимать детали из котла. Промывка осуществляется непосредственно на месте. Проводятся такие работы при помощи бустера. А теперь рассмотрим более детально – какими методами можно очистить теплообменник в котле на газу.

Ручная очистка

Для проведения ручной очистки надо осторожно снять тепловой обменник, иначе у вас просто не будет открытого доступа к неочищенным поверхностям. После этого необходимо выбрать либо механическую очистку, либо промывку специальными растворами. Для механической ликвидации загрязнений вам нужно использовать скребок, жесткую щетку и пылесос

Если же вы обратились к промывке, которую чаще всего применяют в отношении двухконтурного агрегата, то лучше использовать специальную жидкость для растворения солей

Для механической ликвидации загрязнений вам нужно использовать скребок, жесткую щетку и пылесос. Если же вы обратились к промывке, которую чаще всего применяют в отношении двухконтурного агрегата, то лучше использовать специальную жидкость для растворения солей.

Химический раствор через бустер

В данном случае предполагается использование специальной техники, называемой бустером. Благодаря такому устройству в тепловой обменник накачивают специальный кислотный состав для промывки. Он на протяжении длительного времени много раз проходит по трубам, из-за чего налет просто растворяется и покидает систему вместе с самой промывкой. В результате проведения данной операции пропускная способность и тепловая проводимость агрегата существенно возрастают.

Кислотный состав в силах разрушить даже самые старые и стойкие загрязнения, такие как налет карбоната, или трехвалентного железа. Остатки кислот в трубах, нейтрализуют благодаря специализированному раствору – его просто запускают в тепловой обменник в конце его очистки.

Гидродинамический способ

Существует еще один популярный вариант промывки теплообменника в оборудовании, работающем на газу – гидродинамический. Если вы решили провести очистку таким методом, то вам следует знать, что при этом происходит закачка воды (иногда вместо воды применяют абразивный наполнитель), а после этого производится нагнетание давления. Очень быстрое передвижение жидкости в данной ситуации способствует выведению лишних отложений за пределы системы. Однако при использовании гидродинамического способа промывки возникает риск превышения максимальных параметров давления. Это может привести к негативным последствиям – разрыву труб.

Специалисты не советуют промывать теплообменники самостоятельно, особенно если вы ни разу не сталкивались с такими процессами и слабо представляете их принцип действия. Желательно обратиться к опытным мастерам, которые имеют соответствующие допуски к работе с газовой техникой.

Как промыть теплообменник двухконтурного котла

Способ удаления накипи из тракта ГВС зависит от типа теплообменника, установленного в вашем теплогенераторе. Их всего два:

• битермический, в нем совмещен нагрев теплоносителя и воды для ГВС;
• вторичный нагреватель из нержавеющей стали.

Очистку агрегатов первого типа лучше делать с помощью бустера, поскольку снять такой узел бывает довольно сложно. Шланги, ведущие от емкости, присоединяются вместо подачи холодной воды и выхода горячей, после чего запускается циркуляционный насос и сам котел. Температуру нагрева следует ограничить 50—55 градусами.

При наличии в двухконтурном котле вторичного теплообменника последний в большинстве случаев можно снять. Для этого снимается передняя панель, а затем откручивается блок управления и отодвигается в сторону. Вторичный теплообменник находится в нижней части и крепится 2 болтами. После снятия его погружают в кастрюлю с растворенной в воде лимонной кислотой и кипятят на газовой плите, о чем подробно рассказано на видео:

Порядок действий при промывке газового котла

Итак, вы определились, чем мыть, поэтому далее выполняем следующую последовательность действий.

1. Отглушаем промываемый объект. По-русски – перекрываем краны, подающие воду в котёл и на выходе из котла. В идеале (и это нужно учитывать на стадии проектирования!), чтобы потом не мучиться с подключением, нужно предусмотреть два шаровых крана на входе и на выходе из котла, к которым можно без труда подключить химический насос.

Один умный человек, например, сделал вот что:

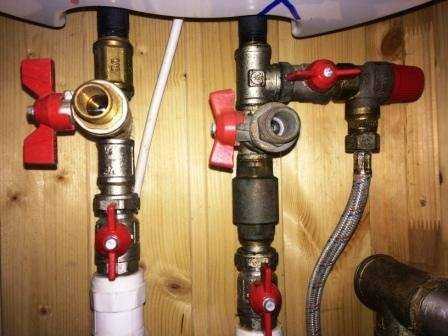

На снимке вы видите две группы кранов и один кран сбоку (предохранительный клапан). Для промывки перекрываются нижние два крана (прямая, обратка), а насос подключается к верхним двум кранам. Всё! Элементарно и гениально! Подключение – 5 минут. И не нужно сливать воду из бойлера на 50 литров, которая уже горячая и готова к применению…

На снимке: показан бойлер AEG 50

Итак, если у вас предусмотрены краны под промывку, подключаете к ним насос, если краны не предусмотрены, смотрите. Как правило, на настенных котлах нужно отсоединять подачу и обратку. Будьте аккуратны, иногда установщики делают всё так впритык, что можно повредить трубы, соединения, особенно, если они пластиковые. Надеюсь, вы не забыли перекрыть подачу воды перед отсоединением трубы!

На напольных котлах, внизу в задней части котла, как правило, есть слив (дренаж), куда можно подключить обратку, а на котле есть предохранительный клапан с манометром, куда подключается шланг подачи.

Смотрите, например, как это реализовано на котле Viessman Vitogas 050:

Будьте аккуратны, система работает под давлением, поэтому, прежде всего, остановите насосы, перекройте прямую и обратную магистрали, стравите давление и только после этого начинайте подключение.

Итак, в конечном счёте, у вас должно получиться вот что:

Да, кстати, почему насос стоит выше котла? Дело в том, что когда работает один человек и емкость расширительного бака составляет всего 14 литров (против 67 литров объем воды в котле), приходится быть очень осторожным, чтобы удерживать расширяющуюся жидкость в пределах расширительного бачка. И установленный выше котла насос с бачком в этом помогает…

Проверяем герметичность – заливаем в расширительный бак насоса воду и включаем насос, пока без химии. Смотрим, как работает, не течёт ли в местах подключения.

Осуществление механической промывки теплообменника газового котла

Чтобы промыть газовый котел путем механического промывания, необходима обязательная разборка всей отопительной системы для отсоединения загрязненной детали. Для этого нужны ручные и автоматизированные приспособления, можно воспользоваться также специальными установками для механического промывания. Разборка системы необходима для обеспечения прямого доступа к поверхности, которую следует очистить.

Проще всего при механической очистке после разборки системы убрать налет с внутренней поверхности с помощью специального скребка или щетки. Если детали очень загрязнены, их можно положить на некоторое время в кислотную промывку, что поможет удалить самый мелкий и тонкий налет.

Схема подключения котлов с целью снижения интенсивности загрязнений.

Механическая очистка — достаточно затратный способ, так как связан с разборкой системы, но, с другой стороны, благодаря промывке можно исключить замену оборудования и его капитальный ремонт в случае высокого процента налета и накипи. Необходимо соблюдение техники безопасности при осуществлении промывания теплообменника своими руками.

Например, прежде чем включить газовый котел, промыв его химическим реагентом, необходимо несколько раз пропустить через него чистую воду, чтобы удалить весь кислотный остаток, иначе это может разрушить теплообменник и потребуется ремонт всей системы в целом. Используют также гидродинамическую промывку газовых котлов. По данной методике механическое удаление налета и накипи осуществляется воздействием водных струй с высоким давлением. Это один из самых эффективных методов промывки, так как при его использовании нет опасности повреждения системы, а налет удаляется с любых видов и типов газовых котлов.

Для того чтобы промыть газовый котел, необходимо полностью отключить систему отопления. Чтобы упростить процедуру, нужно установить специальную запорную арматуру во время монтажа отопительной системы. Для этого можно воспользоваться задвижками или кранами на обратных или подающих трубопроводах. К ним будут подключены шланги от промывочного устройства. Если возможности подключения шлангов нет, следует выполнить работы по организации узлов промывки. Эти работы могут стать причиной дополнительных расходов.

Source: teplosten24.ru

Заключение

Для очистки деталей газового котла от сажи не обязательно звать мастера, эту процедура при желании выполняется своими руками без особых проблем. Труднее с промывкой теплообменников, тут нужно иметь некоторые навыки и уверенность, что у вас все получится. Если вы открыли панель отопительного агрегата и потеряли уверенность в успехе мероприятия, то на первый раз лучше вызовите специалиста и внимательно проследите за выполнением процедуры. Тогда в следующий раз вы сможете ее проделать самостоятельно.
