Кирпичные печи для дома на дровах своими руками

Изготовление печи на дровах своими руками

На самом деле сделать печь самому не особенно сложно. Главное – аккуратность, тщательность и «прямые» руки.

Буржуйка

Проще всего сделать устройство из пропанового баллона – это максимально готовая заготовка для гаражной буржуйки. Главное, чтобы толщина стенок была 2-5 мм.

Есть горизонтальная и вертикальная конструкции. Вертикальная наиболее компактна, в горизонтальную можно закладывать большие поленья.

Горизонтальная буржуйка на дровах.

Для вертикальной конструкции потребуется вырезать 2 дверцы для топки и поддувала. Между ними вваривается решетка из прутьев 12-16 мм с отверстиями 10-15 мм.

В верхней части вваривается патрубок для присоединения трубы. В нижней – 3-4 ножки длиной 10-12 см.

Вертикальная буржуйка.

Плюсы буржуйки:

Легкость изготовления.
Минимум инструмента.
Практически не используется сварка.

Минусы буржуйки:

Для нормального монтажа решетки нужно разрезать баллон посередине между топкой и поддувалом, а потом сваривать обратно.

Буржуйка с водяным контуром

Проще всего установить змеевик. Для этого придется просверлить два отверстия в топке – сверху и снизу.

Через них будет выходить концы змеевика. На них нужно сделать резьбу. Герметизируются отверстия асбестовым шнуром.

Буржуйка с водяным контуром.

Плюсы буржуйки с водяным контуром:

Змеевик можно выгнуть из толстостенной трубы.
Простота установки.

Минусы буржуйки с водяным контуром:

Монтаж водяной системы достаточно трудоемкий.

Кирпичная

Конструкция в целом похожа на буржуйку, но только общим принципом.

Первым делом делается прочный фундамент из бетона с парой рядов кирпича. Затем ряд за рядом укладывается кирпич самой печи.

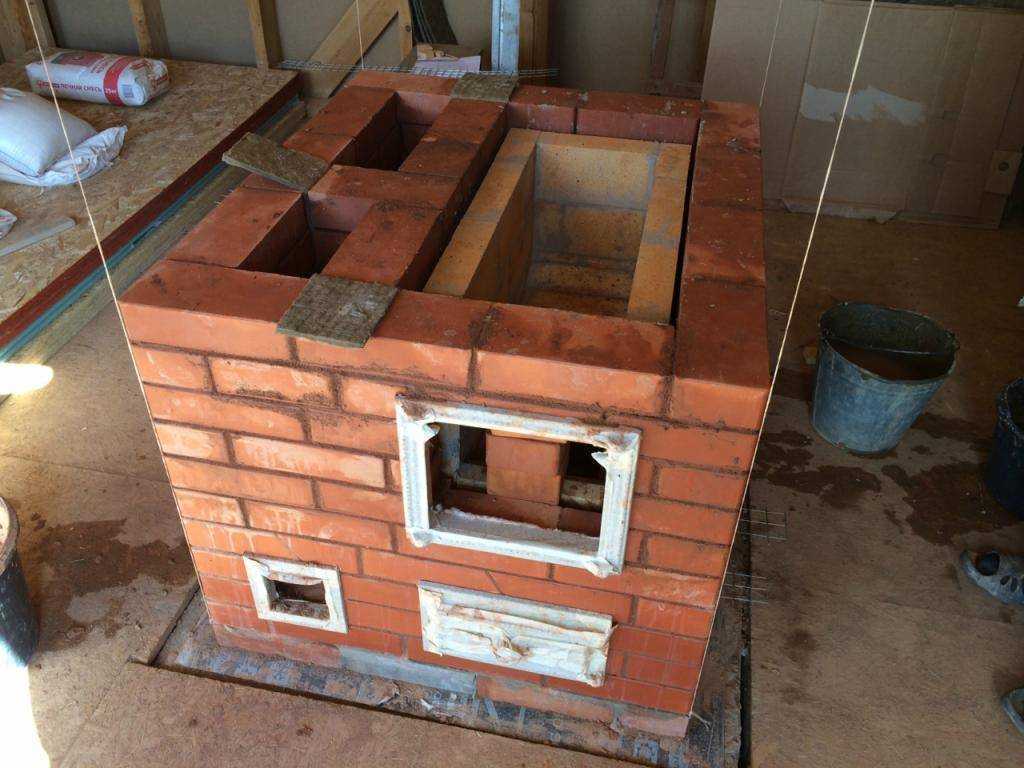

Первые ряды укладки печи.

Устраивается топка с дверцей и зольник под ней. Каждый слой кирпича кладется строго по схеме, чтобы не нарушить работу дымовых каналов.

После самой печи также из кирпича делается труба. Ее канал можно сделать из трубы из керамики или нержавеющей стали.

В верх печи может быть вмонтирована чугунная плита, закрывающая сверху топку. Она служит для приготовления пищи.

Пример кирпичной печи в гараже.

Плюсы кирпичной печки:

Используются материалы, которые легко достать.
В интернете и справочниках много схем.
Укладка кирпича несложна, если не получается, легко переделать.

Минусы кирпичной печки:

Требует фундамента.
Большие габариты.
Строительство занимает много времени, так как делается послойно.

Длительного горения

Патрубок дымовой трубы переносится на боковую сторону и делается как можно выше к верхней части устройства.

В верхней крышке устраивается круглое отверстие по размеру трубы диаметром примерно 60-70 мм.

В нижней части ее приваривается диск с ребрами внизу, его диаметр чуть меньше внутреннего сечения самой печи, что позволяет диску свободно перемещаться вверх-вниз.

Печь длительного горения.

Плюсы печки длительного горения:

Количество работы не больше, чем при устройстве обычной буржуйки.
Подойдет газовый баллон.
Вертикальная, а потому компактная конструкция.

Минусы печки длительного горения:

Сложно будет чистить.
Для переворачивания печки нужно будет отсоединять от трубы.
Требуется сварить «поршень».

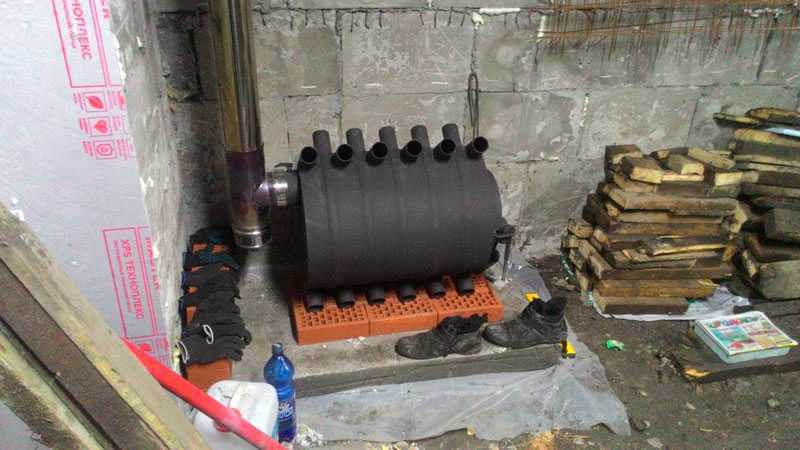

Конвекторная печка

Можно сделать из горизонтально установленного баллона. Нужно будет нарезать куски трубы. И загнуть их по внешнему диаметру баллона.

Выгибаются они так, чтобы охватывать половину диаметра печки. Трубы привариваются в шахматном порядке с одной и с другой стороны.

Плюс концы труб должны торчать вверху и внизу примерно на 10-20 см. Трубы нужно аккуратно приварить к корпусу печи.

Обязательно нужны ножки такого размера, чтобы нижние концы труб находились не ниже 10 см над полом.

Плюсы конвекторной печки:

Подойдет газовый баллон.
Простое устройство.
Можно устроить зольник под днищем печи.
Возможна установка водного контура.

Минусы конвекторной печки:

Требуется гнуть трубы.
Устройство только горизонтального типа.

Виды печей на дровах из кирпича

Отопительные;
Для приготовления пищи (предшественники современных плит);
Варочно-отопительные (сочетание двух предыдущих моделей);
Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

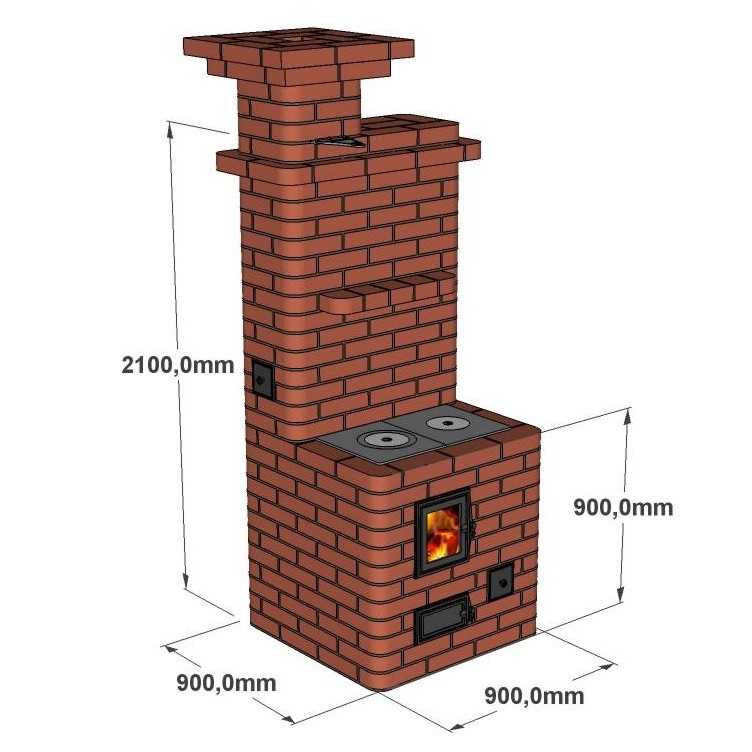

Печь отопительная с духовкой — пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Кладка топки и монтаж вертикального теплообменника

Змеевик котла монтируется на надежном основании из бетона. Но сначала на фундаменте нужно своими руками выложить зольник (поддувало), на котором будет стоять колосник. Установив теплообменник, приступают к кладке стенок топки из шамотного или печного камня. Толщина стенок равняется половине кирпича. Устанавливаются дверки:

Внизу у решетки колосника. Через нее чистят топливник от золы, а также используют для розжига.
Через верхнюю загружают топливо и тоже используют для удаления золы.

Твердое топливо допускается закладывать в котел в любом положении. Конструкция котла увеличивает время сгорания и уменьшает теплопотери. Высота дымохода от основания печи должна быть не менее 5 м.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

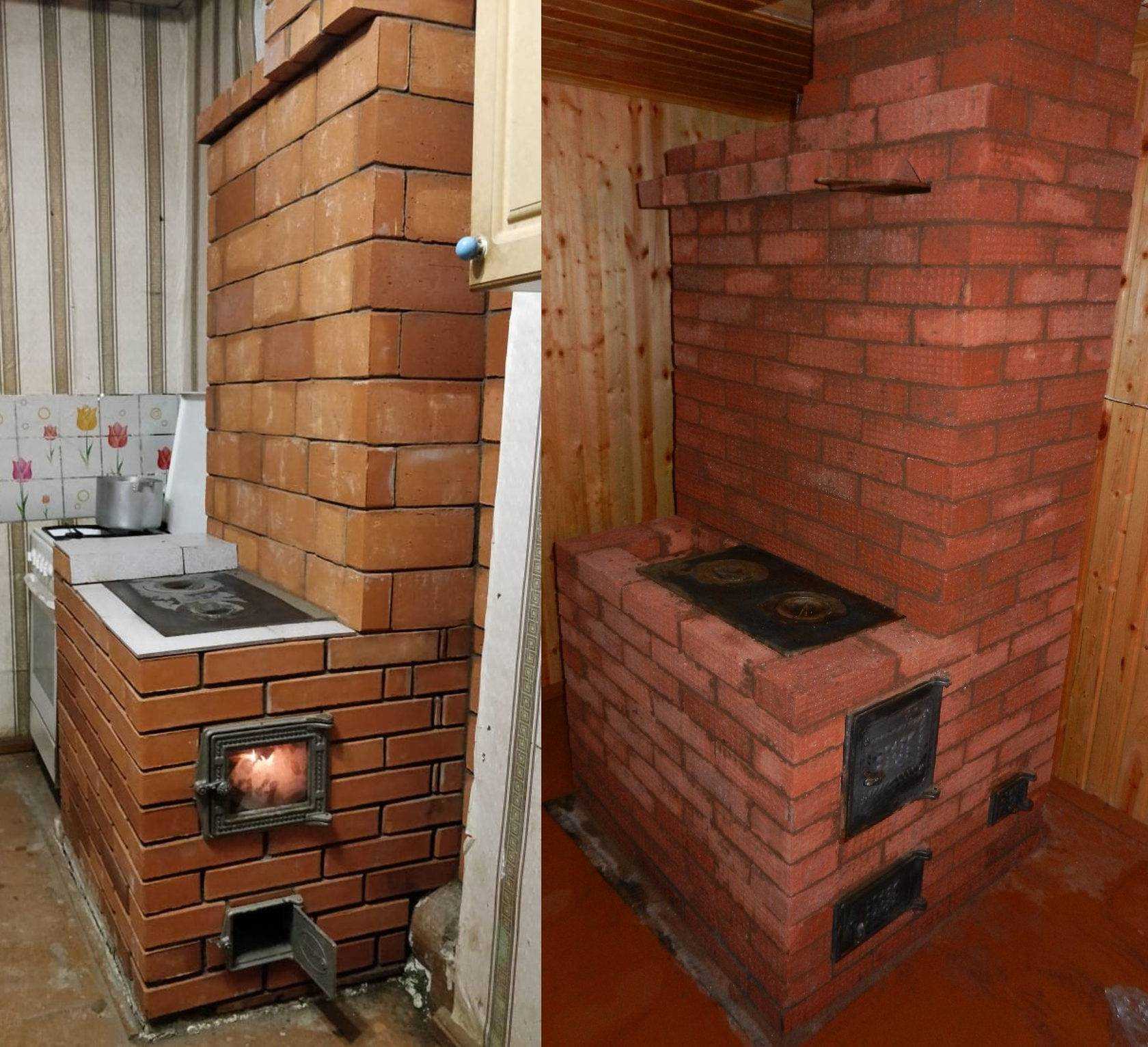

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Особенности конструкции дровяной печи

В состав любой дровяной печки длительного горения для дома входят следующие элементы:

Топочная камера. В нее закладывается топливо для последующего поджигания.
Колосник. Обычно имеет вид чугунной решетки, поверх которой находятся угли сгорающих дров.
Приемник золы. В этой небольшой камере происходит накопление золы. Оснащается специальной дверкой для чистки накоплений.
Каменка. Этим элементом оснащены печи для бань и саун. На лотке размещаются нагретые камни, после выливания на которые, вода превращается в пар.
Дымоотводная труба. Это обязательный элемент для любой печи, обеспечивающий выведение газообразных продуктов сгорания за пределы жилища.

Конструкции печей

На сегодняшний день имеется огромное количество проектов конструкций различных отопительных устройств на дровах и другом твердом топливе. Это и не удивительно — каждый народ или этническая группа привносили свои «изюминки» в столь необходимый в быту агрегат. Многие люди, заставшие времена СССР, помнят сложенные грубы в домах — тогда газификация была не во всех районах, да и сейчас не все деревни и дачные участки газифицированы. Поэтому, все конструкции можно разбить на несколько типов:

Камин не только обогревает помещение, но и создает уют и теплую атмосферу в доме.

Камин. Это самый распространенный тип отопительных приборов в Европе. Причиной его появления стали отсутствие затяжных зим и нехватка топлива. Топились они редко, по праздникам и при приемах гостей. Находились, в основном, в усадьбах и замках дворян. Они обладают низкими функциями обогрева — почти все тепло «улетает» в трубу, на них нельзя готовить еду. Основные функции каминов — декоративные, ими украшают помещения и релаксируют у открытого огня.
Устройства для отопления. Наиболее распространены, в этой категории, грубы. Грубы имеют длинный и извилистый дымоход, что позволяет им обогревать большие площади. Их часто складывали для выполнений функций обогрева, иногда оснащали чугунными поверхностями для готовки. Однако не все печи подобного рода приспособлены к готовке еды. Их конструкция позволяет малым объемом топлива отопить довольно большие здания.
Варочно-отопительные конструкции. К ним относятся русские национальные печи. Они позволяют не только обогревать помещения, но и без лишних затрат и неудобств приготовить пищу. Приготовление может осуществляться как на специально предусмотренном приспособлении, так и в основном отделении.
Различные варианты комбинаций. Так, например, многие строят печи, соединяя грубы с русской печкой. В конечном результате получается качественный обогрев с возможностью приготовления еды. Другой вариант — объединение камина и грубы. Есть проекты объединения всех трех конструкций.

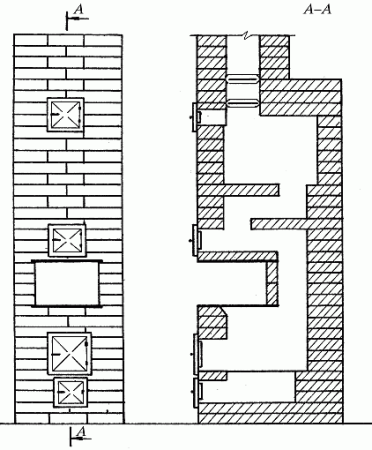

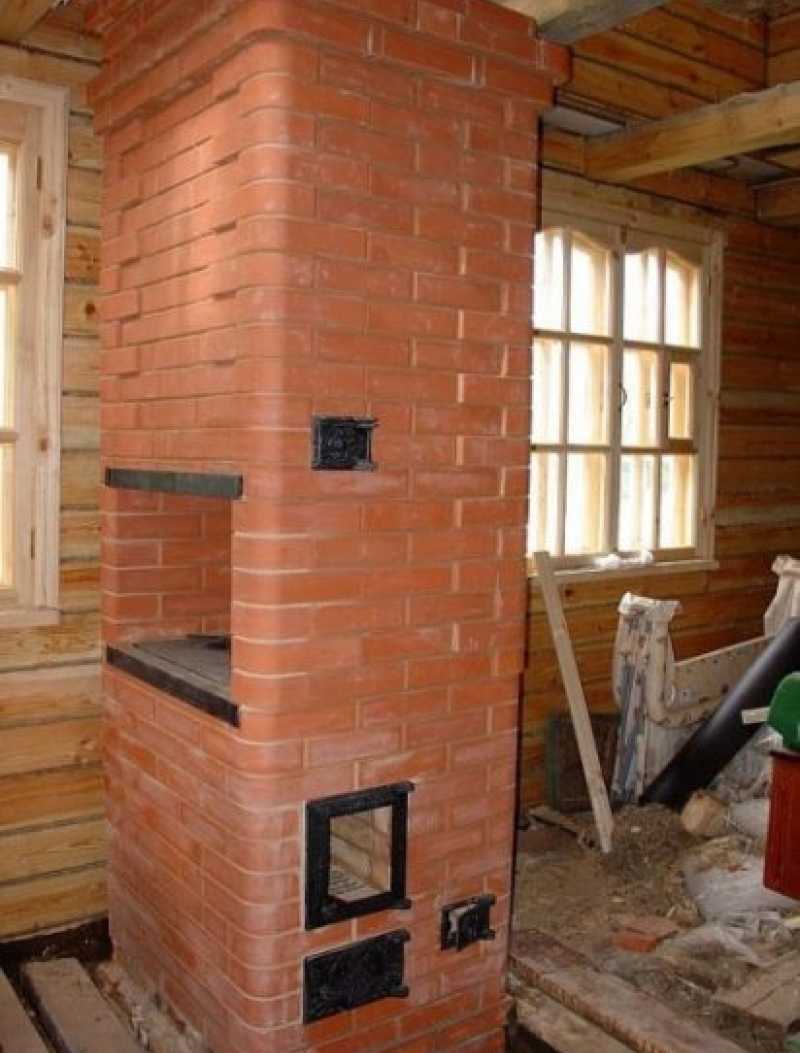

Схема варочно-отопительных конструкций

Выбор конструкции должен быть осуществлен не только по личному желанию, но и с учетом возможностей здания, помещения (где планируется постройка) и финансов. Так для дома с малой площадью камин не подойдет — он будет «вытягивать» тепло (если его регулярно не топить в холодное время). В маленькой комнате серьезно усложниться эксплуатация русской печи, что может привести к возгоранию.

Стоит отметить, что в последнее время стали довольно часто строить печки с водяным контуром. Фактически, водяной контур повторяет обычную водяную систему отопления, только в качестве котла выступает груба. Строя кирпичные грубы, в них закладывают металлический бак определенной емкости, где и происходит нагрев воды. От него идет разводка отопления по комнатам.

Такая система имеет довольно сомнительное преимущество перед обычной грубой, т.к. вода остывает быстрее стенок грубы.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Разновидности печей

Варианты конструкций печей

Разные печки для одной семьи

Кирпичные печи для дачи или дома разделяют на такие типы в зависимости от их функций: отопительные – предназначены для обогрева жилых помещений.

Могут использоваться в комбинации с другими отопительными приборами:

варочные – используются для приготовления пищи;
варочно-отопительные – используются как для обогрева здания, так и для приготовления пищи;
русские – особый тип печей на дровах, который оборудован лежанкой;
печи-камины – сочетают в одном агрегате функции закрытой печки и открытого камина;
специфические приборы – предназначены для сушки белья, ягод, для подогрева большого объема воды.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

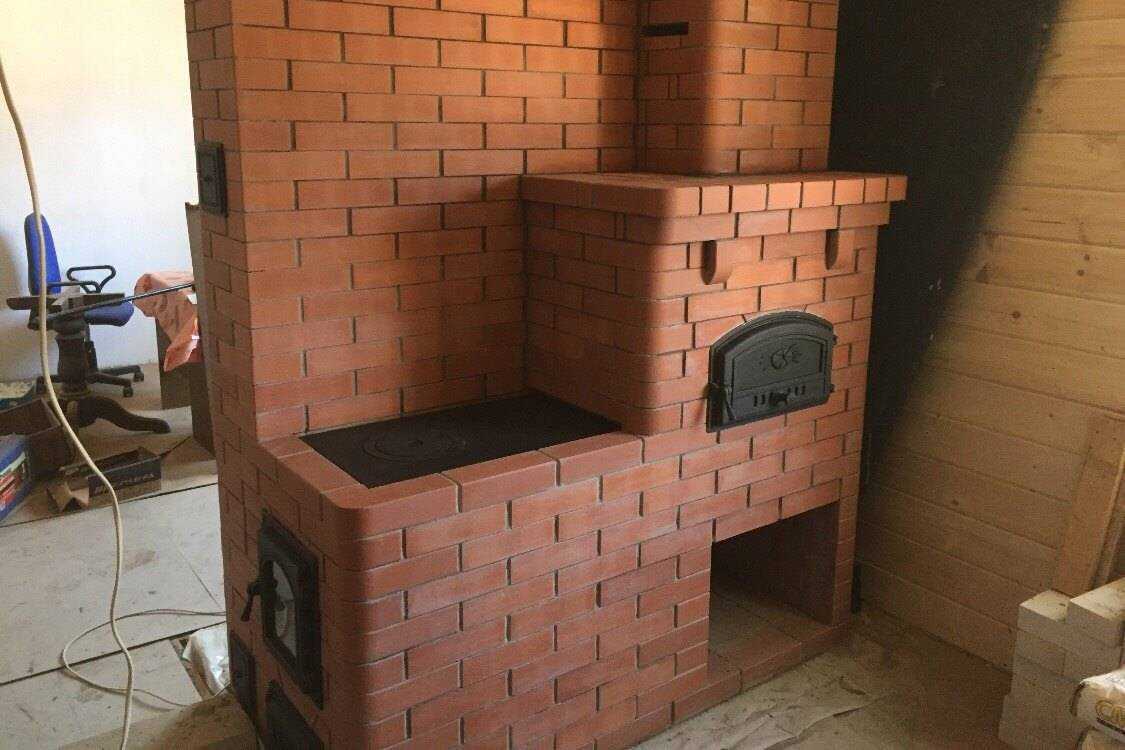

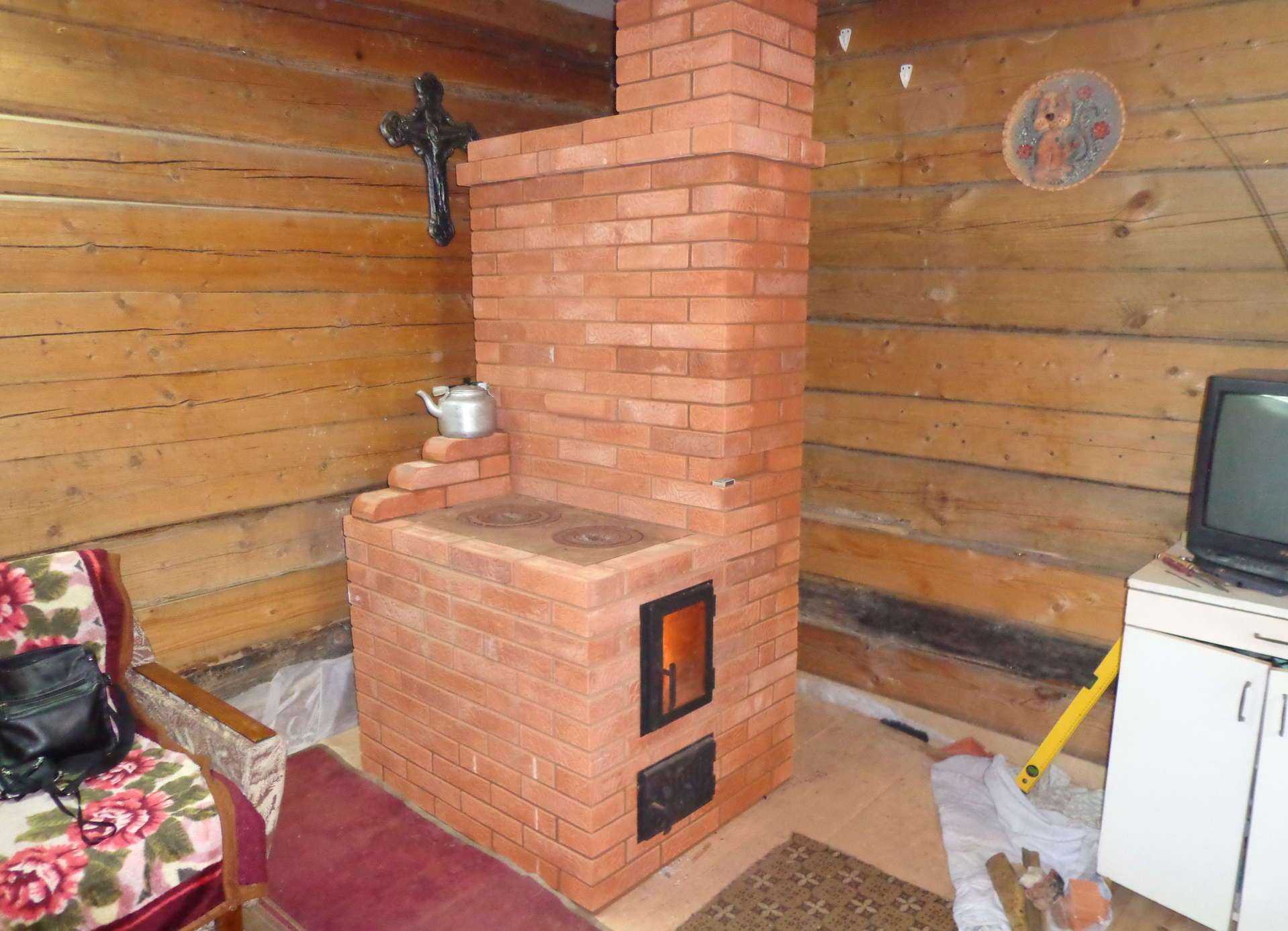

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

поддувало;
колосниковые решётки;
дверцы топочной;
промежуточный колпак;
труба для дымохода.
