Простой обогрев салона автомобиля зимой своими руками: самодельный тепловентилятор на 12 вольт

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Стандартная электрическая схема устройства масляного радиатора.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Особенности и характеристики

Встречаются и такие конфигурации (змеевик сферический в вакууме).

Регистры отличаются некоторыми уникальными свойствами:

• За счет интенсивного теплообмена с окружающей средой могут отапливать помещение значительного объема при достаточно скромных и компактных размерах самого прибора;
• Не требует высокотехнологичного производства, достаточно наличия электросварки и угловой шлифмашины с отрезным диском;
• Изготавливается из достаточно дешевого материала — стали, чугуна или нержавейки;
• Выдерживает значительное давление (10 кгс/м²) и способен работать не только на воде, масле и других жидкостях, но и на пару;
• Возможно изготовление по чертежам заказчика, самостоятельное изготовление и использование различных конфигураций, заглушек, материалов покрытия и фурнитуры;
• Цена прибора с учетом эффективной теплоотдачи значительно ниже, чем у других теплообменников.

Технические характеристики различных вариантов комплектации приборов можно найти в многочисленных таблицах, приведенных на нашем сайте.

Очевидно, что эффективность теплообмена будет зависеть от площади поверхности нагрева. Площадь, в свою очередь, прямо пропорциональна диаметру трубы и длине секции.

Чаще всего используют приборы с такими характеристиками:

1. Материал, из которого изготовлен теплообменник — электросварная стальная труба из углеродистой стали;
2. Типы соединений — фланцевое, резьбовое с внешней резьбой и под приварку;
3. Максимальное рабочее давление — 10 кгс/м²;
4. Диаметр секционных и S-образных труб — от 32 до 219 мм;
5. Рекомендуемое минимальное расстояние между трубами — от 50 мм;
6. Соединительная арматура — перемычки от 32 мм.

Какой обогреватель стоит делать для дома

В домашних условиях можно изготовить практически все виды обогревателей. Исключение составляет инверторный, ведь его конструкция очень сложная. Большинство из современных устройств создают тепло с фактически 100-% эффективностью. Все они имеют электрический нагревательный элемент, основной частью которого является нихромная проволока.

Самый простой самодельный обогреватель для гаража и дома из этой проволоки имеет такое строение:

1. Горизонтальная керамическая труба диаметром 12 см.
2. Четыре опоры.
3. Намотанная на трубу проволока.
4. Подключен к проволоке провод с вилкой.

Такой обогреватель небезопасен, ведь кроме того, что проволока может разогреться до 1 000 °С, она еще и остается открытой. Контакт с ней грозит не только ожогом, но и поражением током. Также такое устройство может сжечь часть дома.

Он в отличие от большинства отопительных устройств не нагревает воздух вокруг себя, а отдает тепло окружающим предметам. Он греет только то, что нужно.

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

• труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
• стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
• водопроводная труба для пропускных каналов;
• два сгона диаметром 2,5 см;
• арматура для усиления жесткости;
• резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта. А можно радиатор изготовить своими руками, тем самым решить проблему.

Как украсить отопительный прибор?

Самодельный радиатор отопления не отличается изяществом. Если он размещается в жилой комнате, придется закрыть. При этом учитывают, что снижается мощность.

Комната прогревается тем хуже, чем больше площади занимает поверхность без отверстий. Требуется оставить доступ к прибору, для этого декоративный элемент делают съемным.

Самый простой способ маскировки радиатора – установка короба, прикрывающий регистр со всех сторон. Он способен украсить помещение, если верхняя часть выполнена в виде подставки или небольшого столика. Там располагают вазы, статуэтки, картины. Чтобы всякий раз при необходимости не отодвигать конструкцию, в ней делают дверцу, открывающую доступ к крану.

Красивый декор получается с применением техники декупажа. Обычная бумага удивительным образом вписывает унылые и скучные приборы отопления в интерьер любого помещения.

Для работы понадобятся:

• салфетки с рисунком или обои;
• столярный клей ПВА;
• белая и акриловая краска;
• кисти;
• термоустойчивый лак.

Тщательно вымывают поверхность, зачищают наждачной бумагой, окрашивают белой эмалью. Вырезают из салфеток узоры, примеряют на месте расположения. Оклеивают, начиная сверху. Затем при необходимости и наличии художественных способностей корректируют рисунок акриловыми красками, покрывают после высыхания бесцветным термостойким лаком.

О технике декупажа применительно к батареям отопления смотрите видео.

https://youtube.com/watch?v=PrYB-QK4a8I

Теперь радиатор будет не только отапливать комнату, но и станет ее украшением. Понадобилось совсем немного средств и усилий, чтобы смастерить эффективный и красивый обогревательный агрегат.

Подбор материалов

Как ясно из вышесказанного, для получения самодельного обогревателя потребуется где-то раздобыть следующие составные части:

• корпус;
• масло;
• ТЭН;
• мобильную подставку;
• устройства управления и автоматики.

В качестве корпуса можно заимствовать старый радиатор из системы центрального отопления, листовой или секционный. Вполне подойдет и автомобильный, или любое похожее изделие, конструкция которого позволит жидкости циркулировать внутри естественным или искусственным (при помощи электромотора) образом. Можно также изготовить своими руками замкнутый контур из стальных труб.

Главное – не забывать, что непременным условием нормального функционирования системы будет обеспечение герметичности корпуса. Если жидкость станет подтекать, то едва ли такой самодельный прибор принесет больше пользы, чем доставит хлопот.

Что касается масла, то, во-первых, его количество должно закладываться исходя из расчета

85 % от объема корпуса. Остальная часть полости заполняется воздухом. Эта 15 % область сохраняется для того, чтобы во время работы масло вследствие температурного расширения не раздавило корпус.

Во-вторых, качественные характеристики жидкости должны удовлетворять как минимум двум критериям: чистота и термостойкость. Грязь и примеси будут сокращать срок службы нагревательного элемента, вызывая оседание на нем накипи. А приличная температура ТЭН говорит о том, что следует подбирать техническое масло соответствующей марки. Подходящим вариантом будет, например, трансформаторное.

Количество и характеристики ТЭН выбираются в зависимости от требуемой мощности обогревателя (и с учетом габаритных размеров корпуса). Условно можно считать, что для создания комфортной атмосферы в помещении с обычной высотой потолков требуется

1 кВт на 10 кв. м. Для комнат с высокими потолками, плохо утепленных, расположенных в холодных районах и т. п. необходимы в несколько раз более мощные изделия.

Разумеется, должны учитываться и возможности питающей электросети в месте, где планируется использовать созданный своими руками прибор

В плане долговечности немаловажно также рассмотреть возможные сочетания металлов ТЭН и корпуса. Скажем, не рекомендуется применять нагреватели с магниевым анодом

комбинировать алюминий и обычную сталь (не нержавеющую) с медью

комбинировать алюминий и обычную сталь (не нержавеющую) с медью.

Установка ТЭНа в корпус обогревателя

Поскольку конструкция, по всей вероятности, будет иметь внушительную массу, то мобильная платформа на колесах, если таковая планируется к включению в состав самодельного прибора, должна выдерживать возложенную на нее нагрузку. Ее можно изготовить, например, из стального проката – уголков, швеллеров и т. п. материалов.

Переключатели или реостат подбираются в соответствии с общей мощностной нагрузкой прибора.

В качестве термостата следует применять пластину из биметалла (взятую, например, из старого утюга). Подбирая для него настройку с оптимальными температурными характеристиками, исходить нужно не только из соображений экономии электроэнергии, но и из того, что чрезмерный нагрев может спровоцировать повышение давления внутри корпуса до слишком высокого уровня.

Для лучшей гарантии безопасности дополнительно можно предусмотреть термопредохранитель. Или аналогичный выключатель, срабатывающий при определенном давлении.

Элементарный расчет отопительного регистра

Если у покупной батареи уровень теплоотдачи можно узнать из ее паспорта, то в случае с самодельными нагревателями все приходится рассчитывать самому. Иначе эффективно и равномерно прогреть помещение не получится.

Подсчет необходимой мощности радиатора для обогрева помещения

Для расчета пользуются формулами, может, и несложными, но требующими определенных математических навыков. Еще вариант – онлайн-калькуляторы, которых сейчас более чем достаточно в сети. Строго говоря, тема довольно обширна и заслуживает отдельной статьи, поэтому воспользуемся простыми способами подсчета

В любом случае, этому вопросу стоит уделить пристальное внимание, иначе ваши домашние будут жаловаться, что батареи плохо греют и в комнате холодно

Упрощенная методика вычисления необходимой тепловой энергии заключается в подсчете площади обогрева с последующим умножением на 100. Почему так? Потому что для комфортного проживания на квадратный метр нужно 100 Вт тепла. Чтобы быть точнее в расчетах, учтем количество оконных проемов и стен:

• Помещение с одним окном и одной внешней стеной – 100 Вт на 1 м² площади.
• Помещение с одним окном и двумя наружными стенами – 120 Вт на 1 м².
• Помещение с двумя окнами и двумя внешними стенами – 130 Вт на 1 м².

Простой расчет тепловой мощности радиатора из стальных труб

Зная, к чему стремиться, остается подобрать конструкцию отопительного прибора, которая удовлетворяла бы вашим потребностям. Как это выполнить?

Есть элементарное решение – воспользоваться таблицей. В ней уже рассчитаны показатели теплоотдачи трубного проката. В значениях учитывается температурный режим, при котором на подаче температура теплоносителя составляет +90℃, а на обратке +20℃.

Итак, нижеприведенная таблица позволяет узнать тепловую мощность одного погонного метра трубы регистра на квадратный метр отапливаемой площади.

Внешнее сечение трубы, мм	Обогреваемая площадь помещения, м²
25	0,5
32	0,57
42	0,69
57	0,94
76	1,19
89	1,37
108	1,66
133	2,0
159	2,43

Какие еще величины нужно знать?

Итак, с вариантом определились – осталось составить чертеж. На этом этапе часто забывают такой параметр как расстояние от секции до секции – h.

При сборке радиатора змеевикового типа из стальных труб эта величина определяется габаритами используемых отводов

Здесь стоит уделить внимание значению F – это так называемая высота отвода. Без сомнений, межсекционное расстояние здесь будет выражено формулой:. h = 2F-D

h = 2F-D

Если решено собирать простой секционный радиатор, то промежуток между трубами может задаваться самостоятельно, но с одним условием:

H = D+50 мм

Такой же принцип и при работе с профильным прокатом, только вместо диаметра ставят высоту квадратного или прямоугольного профиля. Разумеется, при этом учитываются конструктивные особенности прибора.

Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

• Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
• Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
• Осевые вентиляторы в количестве двух штук.
• Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
• Провод сечением не менее 2,5 мм2.
• Разъем для прикуривателя.
• Кнопка-выключатель.

Спираль

При выборе ферронихромового спирального элемента необходимо руководствоваться его сечением. Не рекомендуется выбирать изделия диметром более 0,6 мм. Оптимальной диаметральной характеристикой является 0,6 мм – и в продаже можно свободно найти, и схема соединения проста. Этого совета будем придерживаться при проектировании электрической части.

Кулер

С функцией рассеивания тепла могут справиться малогабаритные вентиляторы. Конкретный размер зависит от габаритов распределительной коробки. Например, для коробочки 88х88х60 подойдет два кулера 30х30х15. Разумеется, электродвигатель должен быть рассчитан на 12 Вольт.

Изготовление

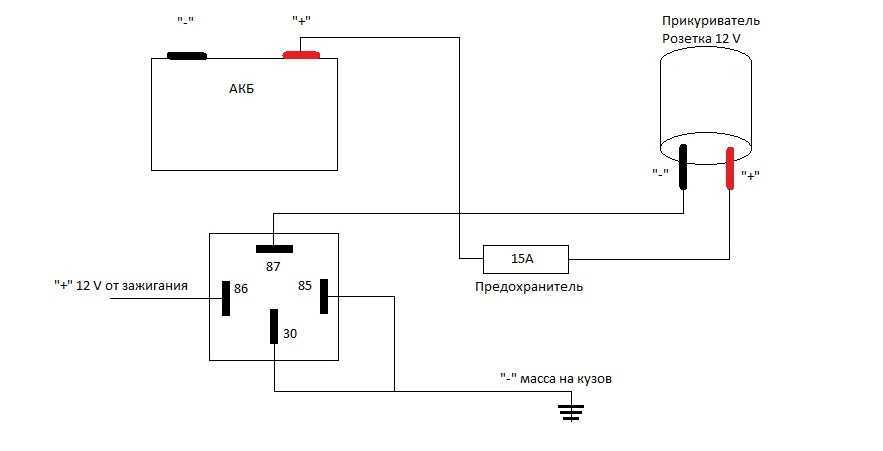

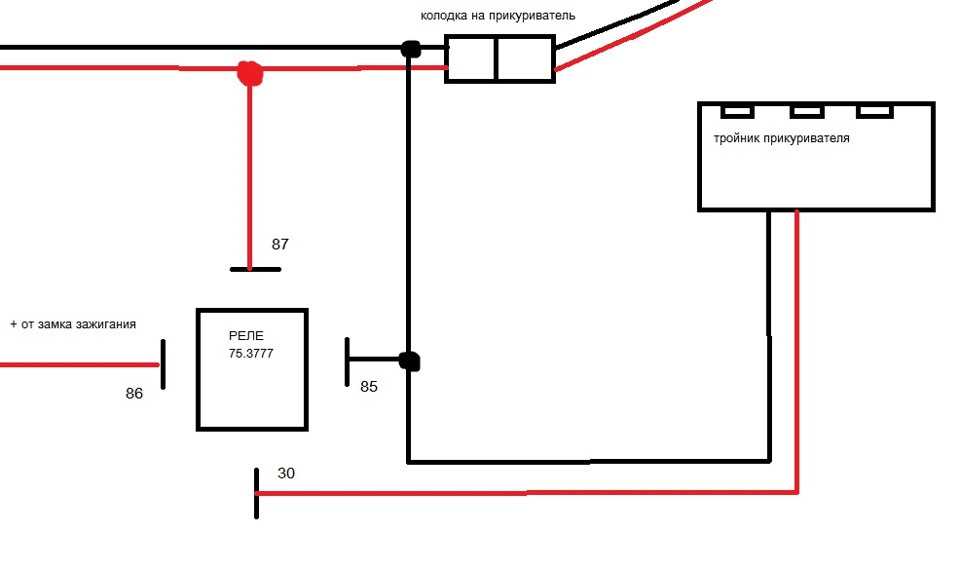

При создании схемы обогревателя для машины своими руками с запиткой от прикуривателя важно понимать, что от длины участка из нихромовой спирали зависит его электрическое сопротивление, влияющее на величину потребляемого тока и, как следствие, количество отдаваемого тепла. Чем больше длина и сечение, тем меньше сопротивление проводника и больше мощность установки

Здесь важно не переоценить схему. Штатная цепь питания прикуривателя рассчитана не более, чем на 15-20 Ампер нагрузки

Исходя из этого конструируем схему, учитывая такие аспекты:

• Количество спиралей – 5.
• Длина спирального элемента – 20 см, диаметр – 0,6 мм.
• Параллельно запитываются два участка: один состоит из двух последовательно соединенных спиралей, другой – из трех. Первый располагается ближе к вентиляторам.

Монтаж спиральных элементов осуществляется в «клеммники», соединение между собой производится также через отверстия клеммных зажимов отрезками проводов. На одном из торцов распределительной коробки делается вырез под вентиляторы, которые склеиваются между собой и приклеиваются к корпусу. На противоположной стороне оформляется окошко, через которое из изделия будет выходить воздух. В качестве наглядного пособия можно использовать рисунок.

На деле мощность устройства получается около 150 Вт. Ток потребления – 13 А. Более мощное устройство предполагает использование спиралей диаметром 0,8 или 1,0 мм подобной длины. Подключение в разъем прикуривателя таких установок невозможно – изделие подключается напрямую от аккумулятора через предохранитель и реле на 30А.

Чиним радиатор в домашних условиях

Радиатор относится к одним из самых уязвимых деталей автомобиля. При его неисправности не обязательно обращаться к специалистам, его можно подремонтировать самостоятельно. Чтоб запаять радиатор своими руками, надо иметь помещение и нужные инструменты.

Для ремонта радиатора достаточно пройти следующие пункты:

• снимите радиатор с автомобиля и слейте жидкость;
• найдите нужные инструменты;
• запаяйте повреждение;
• проверьте результат работы;
• поставьте радиатор на место.

Чтоб добротно устранить проблему, обязательно, демонтируйте ее. При этом будет возможность, обследовать все поломки радиатора и качественно запаять разрывы. Трещины находим с помощью полиэтилена, посудины и воды. Дыры закрываем пленкой, после опускаем в воду. Над трещинами из воды появятся мелкие пузырьки.

Следующим шагом будет обезжиривание, потом запаивание, оно зависит от выбора необходимых инструментов.

Для запаивания радиатора понадобятся инструменты:

• электропаяльник;
• горелка работающая на газу;
• смесь из свинца и олова;
• флюс;
• растворенная спиртом канифоль.

Выбор инструментов для запаивания зависит от материала радиатора, например, медный радиатор паяют припоем с низким градусом расплавления и т.д.

Вариант №3: «грелка» для рук

Для того чтобы спастись от холода при помощи этого обогревателя, достаточно иметь заряженный автомобильный аккумулятор.

Приготовьте следующие изделия:

• большую металлическую банку из-под кофе (диаметром около 100 мм и высотой примерно 200 мм);
• патрон от автомобильного стоп-сигнала с лампочкой для него мощностью 25 Вт (имеет фиксатор байонетного типа);
• плавкий предохранитель на 2 А;
• провода;
• деталь в форме буквы «П» от детского конструктора;
• два винта М2,5 с гайками (можно позаимствовать из того же конструктора).

Инструментарий понадобится более чем скромный:

• дрель с набором сверл;
• паяльник и припой для него.

1. Банку из-под кофе превращаем в решето – высверливаем в ее стенках множество отверстий диаметром 3 мм. Подобное отверстие нужно просверлить в самом центре днища емкости.
2. Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после чего другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
3. В стенке банки напротив патрона просверливаем еще одно отверстие, диаметр которого должен составлять примерно 7 мм. В нем следует закрепить гильзу из любого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил не менее 1 кв. мм, который нужно подключить к патрону (кронштейн для этого придется временно открутить).
4. Вернув кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
5. Остается подключить обогреватель к аккумулятору через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет примерно 10 мин

Греть на нем руки следует с осторожностью, так как температура металлической банки становится достаточно высокой

Разумеется, самодельным электрообогревателем, пусть даже таким маломощным, нельзя пользоваться в помещении, наполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Следите за уровнем заряда аккумулятора. Если напряжение на его клеммах упадет до 10 В, обогреватель нужно срочно отключить. Если этого не сделать, аккумулятор необратимо испортится.

На сегодняшний день многообразие обогревателей настолько велико, что покупателю сложно определиться с выбором прибора. В данной статье рассмотрим керамические обогреватели для дома – принцип действия и критерии выбора.

В чем преимущества и недостатки потолочных инфракрасных обогревателей, вы узнаете в этом материале.

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.
