Теплый пол от полотенцесушителя в квартире

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

• к централизованному отоплению – это крайне редкий вариант;
• к магистральному стояку;
• к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

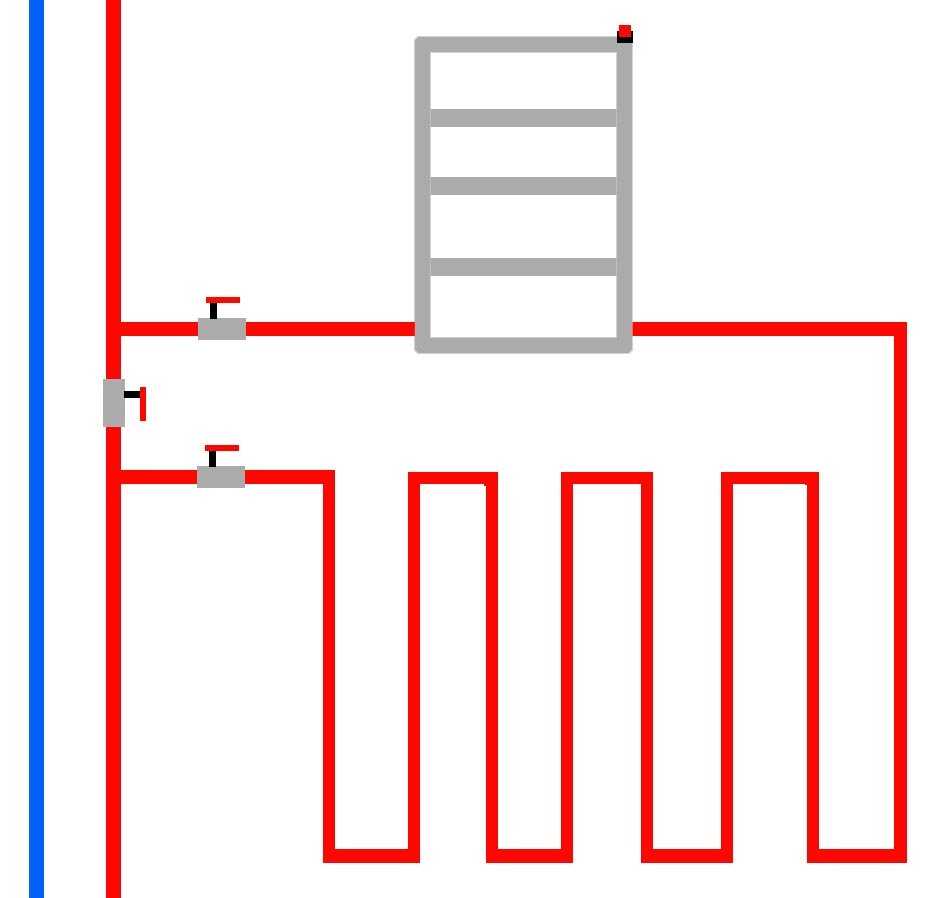

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

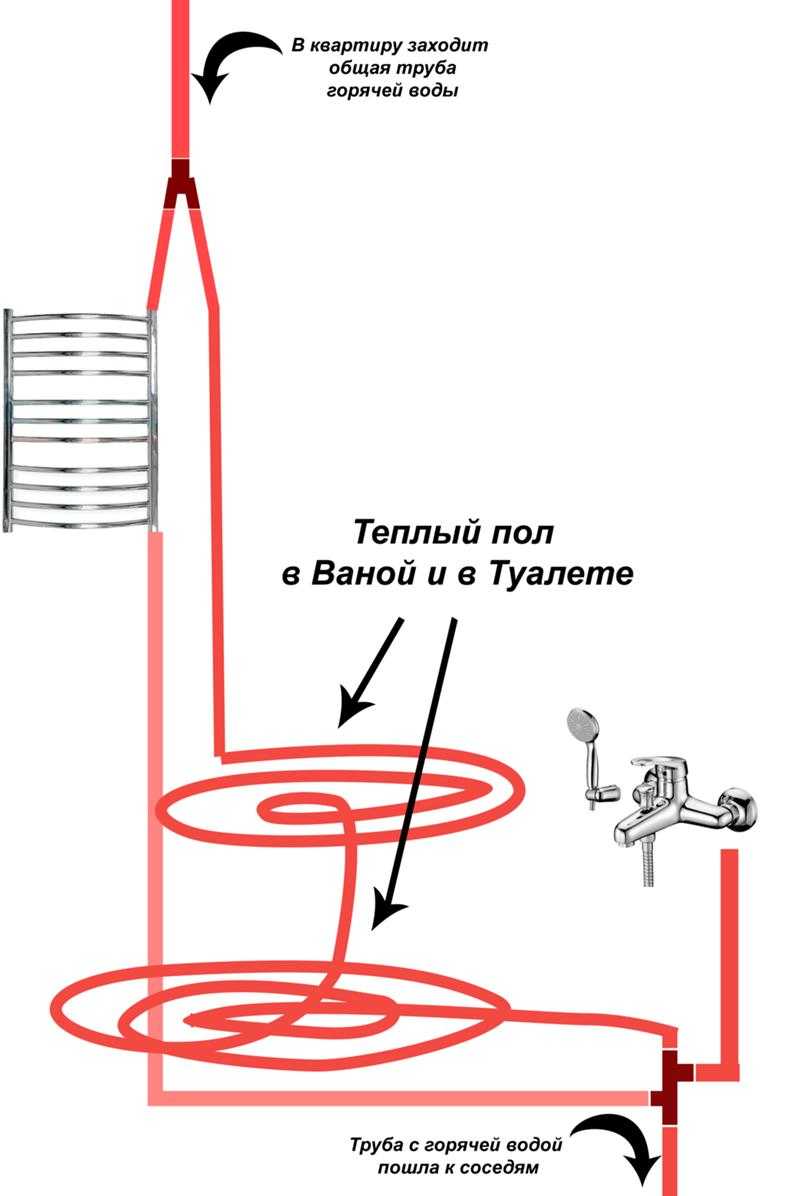

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

• Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
• Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
• Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
• Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

• высота помещения и площадь пола;
• материал перекрытия и стен;
• вид и степень теплоизоляции;
• тип напольного покрытия;
• диаметр и материал труб;
• мощность централи ли котла;
• желаемая температура.

Для более точного расчета лучше использовать онлайн-калькулятор.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Варианты

Несмотря на незаконность данной процедуры, народный опыт располагает различными методиками укладки тёплого пола от полотенцесушителя:

1. Для присоединения можно использовать последовательное подключение, подробная схема которого обязательно имеется на строительных форумах. Для того, чтобы оградить такой пол от перегрева, используется фольгированный пенофол, который укладывается двумя слоями, под конструкцией, и над ней. Также можно задействовать термоизоляционную сухую смесь для стяжки пола. Снизить температуру поможет использование трубы из материала с меньшей теплопроводимостью. Проще говоря, подойдёт любой способ, который поможет физически изолировать теплоноситель от поверхности.
2. Нередко в ход идёт схема параллельного подключения. При маленькой площади допустимо задействовать количественную регулировку подачи теплоносителя с помощью специального клапана, который имеет термостатирующую головку. Тут понадобится только один слой пенофола.
3. Самым правильным и экономически целесообразным считается устройство насосного узла с термосмесительным клапаном. Такой способ подходит для помещения с любой площадью и в этом основной его плюс. Конечно, понадобится детальная схема и качественный проект, иначе есть риск наделать крайне неприятных ошибок.
4. Еще один альтернативный способ – устройство так называемой гидрострелки. Это коротко-замкнутый гидравлический узел, который представляет из себя кусок трубы размером 2х2. Он изготавливается из нержавеющей стали или оцинковки.

Система теплого пола от полотенцесушителя

Это все основные методики установки системы тёплого пола с помощью такого прибора, как полотенцесушитель.

И всё-таки, для тех, кто обитает в многоэтажке и желает обогреть в ванной пару-тройку квадратных метров пола, лучше обратиться к специалистам, чем испытывать судьбу. Ведь качественная, а главное – профессионально выполненная система тёплого пола позволит устранить проблему недостаточного обогрева помещения раз и навсегда, и к тому же сэкономит массу нервов и времени.

Вопрос задал: jok

Раз уж мы все про теплый пол, то может заодно подскажете и такое: хотел себе в контур теплого пола в ванной подключить полотенцесушитель (специально выводил кусок трубы из стяжки возле стены), но сейчас в сомнениях – неясно как стыковать его с контуром – паять пластик с резьбами что-ли.. да и один монтажник сказал что не рекомендует, мол неизвестно как это на контуре отразиться, хотя по-логике насосу все равно куда воду качать.. развейте мои сомнения, после Ваших советов я успокаиваюсь )))

Вариант — конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

Схема	Описание
	Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный. Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.
	Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией. Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена pe-rt.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

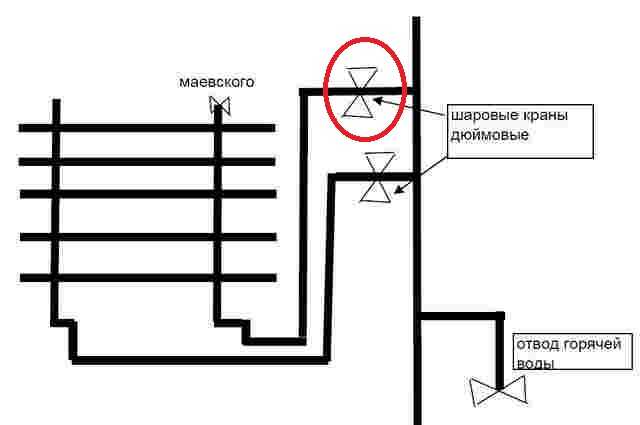

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

1. При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
2. Ошибки при монтаже чреваты нарушением подачи горячей воды.
3. Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
4. Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

1. Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
2. Фиксация к поверхности пола выполняется хомутами.
3. Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
4. Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
5. На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
6. По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
   1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

Технологические аспекты выбора, существующие между двумя способами обогрева

Начнем с того, что радиаторы уже используются в качестве обогревательных приборов очень давно. Практическое применение этого способа обогрева доказало достаточно высокую эффективность батарей для создания в помещении комфортной температуры. К тому же, следует не забывать о том, что монтаж отопительной системы в жилом доме с помощью радиаторов не так сложен, с технической точки зрения. Прикрутить к основной магистрали батарею сегодня может практически каждый человек, который имеет необходимые знания и минимальный набор инструментов. Батарея может быть из стали, из чугуна или из новых композитных материалов (биметалл). Способы подключения остаются такими же, как и много лет назад: резьбовое соединение и зажимная муфта.

Бесспорным является безопасность и надежность радиаторного обогрева. На сегодняшний день практически в каждом жилом доме и в многоквартирном доме можно встретить батареи. Эти обогревательные приборы стали привычными элементами интерьера нашего жилья. Благодаря современным материалам удалось усовершенствовать внешний вид изделий, увеличить нагревательную поверхность. Эти новшества позволили существенно улучшить эстетические характеристики и повысить производительность. Что касается других способов обогрева, то здесь радиаторному водяному отоплению серьезную конкуренцию сегодня создают теплые водяные полы.

Напольный обогрев стал распространенным явлением в современном малоэтажном жилищном строительстве. Многие владельцы коттеджей и загородных домов отдают предпочтение теплым полам. Устанавливать радиаторы или оборудовать теплый пол в помещении, решать вам. Другое дело, насколько будут оправданы масштабные монтажные работы по укладке водяного пола с экономической точки зрения.

Другое дело, что радиаторы в квартире или в доме обойдутся дешевле, чем теплые полы, в комплект которых входит масса дополнительного обслуживающего оборудования и сотни метров труб. Экономически  теплые полы считаются дорогим удовольствием, поэтому к такому мероприятию, как укладка водяных полов следует быть  готовым.

Водяное отопление принципиально отличается от других видов отопительных систем. Главный рабочий инструмент системы —  жидкий теплоноситель. Это может быть обычная,  подготовленная вода или химически содержащиеся вещества (антифризы и их производные). Что в первом случае, с радиаторами, что во втором, с теплыми полами, монтаж системы отопления предполагает прокладку целой сети трубопроводов.

Для справки: длина отопительного контура для снабжения батарей отопления в жилом доме площадью 150 м2 составляет около 100 метров. В случае с греющими полами речь идет уже об общей длине водяных отопительных контурах на сотни метров. Все дело в том, что принцип работы водяных систем отопления – это доставка горячего теплоносителя в нагревательные приборы. В первом варианте эту роль будут играть радиаторы, во втором варианте нагревательным прибором выступает вся поверхность пола в отапливаемых помещениях.

Часто можно слышать мнение о том, что лучше использовать комбинированные варианты отопления. Такая постановка задачи освободит вас от дилеммы, батареи или теплый пол.

В одних помещениях ставятся радиаторы, а в других идет монтаж отопительных контуров водяного пола. Такой вариант решения проблемы отопления выбирают те, кто хочет повысить уровень комфорта в своем доме. Обычно так поступают в старых домах и в городских квартирах, не желая устраивать грандиозную реконструкцию или не имея для этой цели технологических возможностей. В квартире прекрасно уживается такой способ обогрева, когда по все квартире стоят радиаторы, а в ванной комнате или в детской комнате уложены в пол водогрейные трубы.

Все остальные аспекты, которые следует учитывать при выборе системы отопления, лежат в психологической плоскости.  Комфорт – самый важный критерий, на который сегодня многие потребители обращают внимание. В отличие от радиаторов, теплые полы можно устроить таким образом, что вы забудете о том, что ваш дом вообще отапливается и в полу лежит целая инженерная конструкция

Теплая и комфортная температура будет всегда в пределах нормы. Наличие автоматической регулировки избавит вас от потребности контролировать работу отопительного комплекса. Греющие полы открывают уникальные возможности для дизайнеров, создавая новые и оригинальные элементы интерьера жилых помещений.

Параллельное включение

Такой вариант подключения можно выполнить при помощи тройников. Трубка, которая идет к напольной системе, подключается при помощи крана. Обязательно нужно устанавливать вентиль, который позволяет регулировать расход теплоносителя. У такого варианта подключения имеется один недостаток – вероятность того, что через систему будет проходить недостаточный объем жидкости, крайне велика.

Это происходит по причине того, что сопротивление контура оказывается выше, нежели у полотенцесушителя. Чтобы обеспечить полноценную циркуляцию воды, необходимо существенно ограничить расход полотенцесушителя. Для этого нужно прикрывать входной или выходной вентили. Вот только такие действия могут сказаться на общем напоре в доме.

Неплохое решение – это установка циркуляционного насоса низкой мощности (хватит 50 Вт). С его помощью вся система сможет наполняться теплоносителем. Только придется затрачиваться на электроэнергию.

Разбор заблуждений

Равномерное отопление теплыми полами.В ногах температура выше, над головой – ниже, и это хорошо, т.к. равномерно и физиологично. Полный бред! Наша задача – обеспечить не равномерный, а наоборот локальный нагрев помещения в зонах окон, наружных стен, углов, уличных дверей. Нам нужно остановить холодные потоки от этих поверхностей.

Экономичность теплого пола?! Как может быть экономичной система, которая медленно реагирует на изменения? В комнате стало жарко – а теплый пол сбавит мощность только через пару часов. Где экономия?

Теплый пол для аллергиков – полный бред!Явление «сухой возгонки пыли» начинается при температурах более 90 о С. Запах пыли от радиаторов идет только потому, что их забывают мыть в принципе. С температурой в данном случае это не связано.

Теплый пол сохраняет влажность.Зимой воздух на улице сухой сам по себе: 0,39г/кг. Летом – влажный – 10г/кг. Влажность воздуха не зависит от температуры теплых полов или радиаторов.

Если есть заблуждения, которые я упустил – наберите мне, обсудим и добавлю в статью.

Виды полотенцесушителей

Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.

Водяной

Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:

• простота исполнения,
• безопасность,
• неприхотливость в обслуживании,
• лояльный ценовой диапазон и разнообразие моделей,
• эффективное выполнение поставленной задачи.

Но есть и слабые стороны:

• полная зависимость от подачи горячей воды или отопления,
• образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.

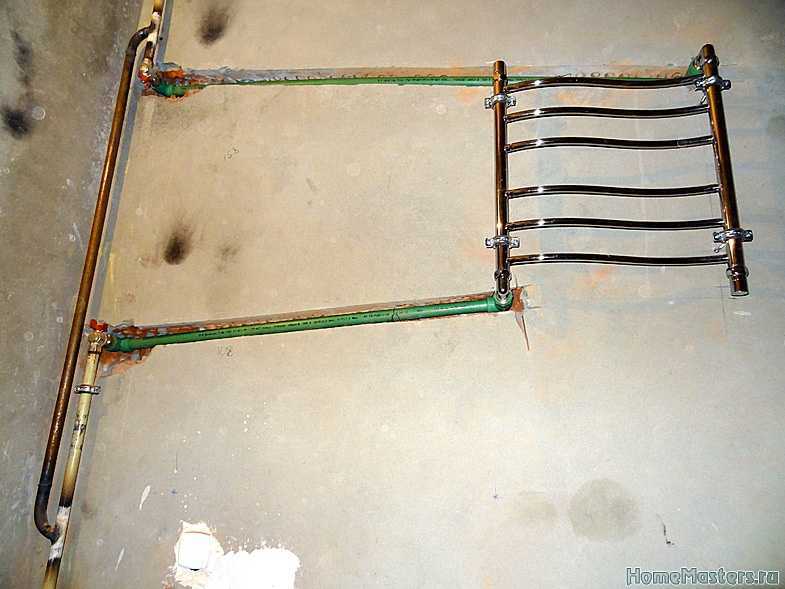

Водяной полотенцесушитель

Нельзя забывать, что в таких системах часто образуются воздушные пробки.

Электрические

Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» — в них нет рабочей жидкости, проложен кабель.

Преимущества линейки:

• длительный эксплуатационный ресурс,
• надежность в использовании,
• умеренное энергопотребление,
• прибор можно включать и выключать по мере необходимости.

Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

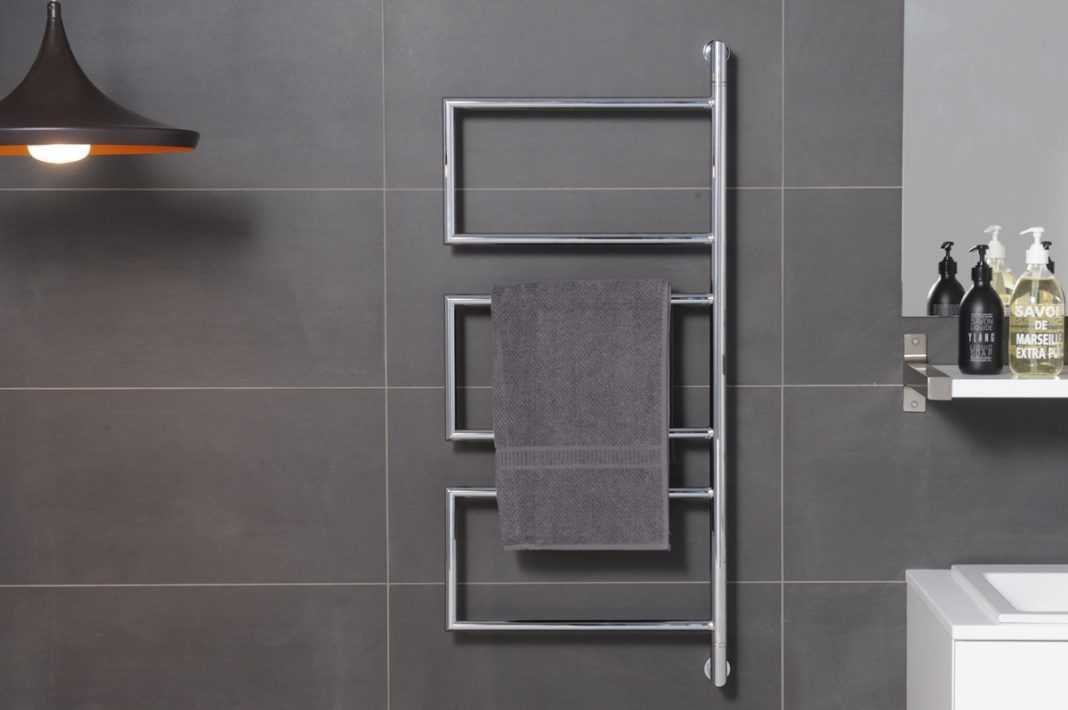

Электрический полотенцесушитель

На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.
