Система отопления ленинградка: для чего нужна, схема и особенности монтажа

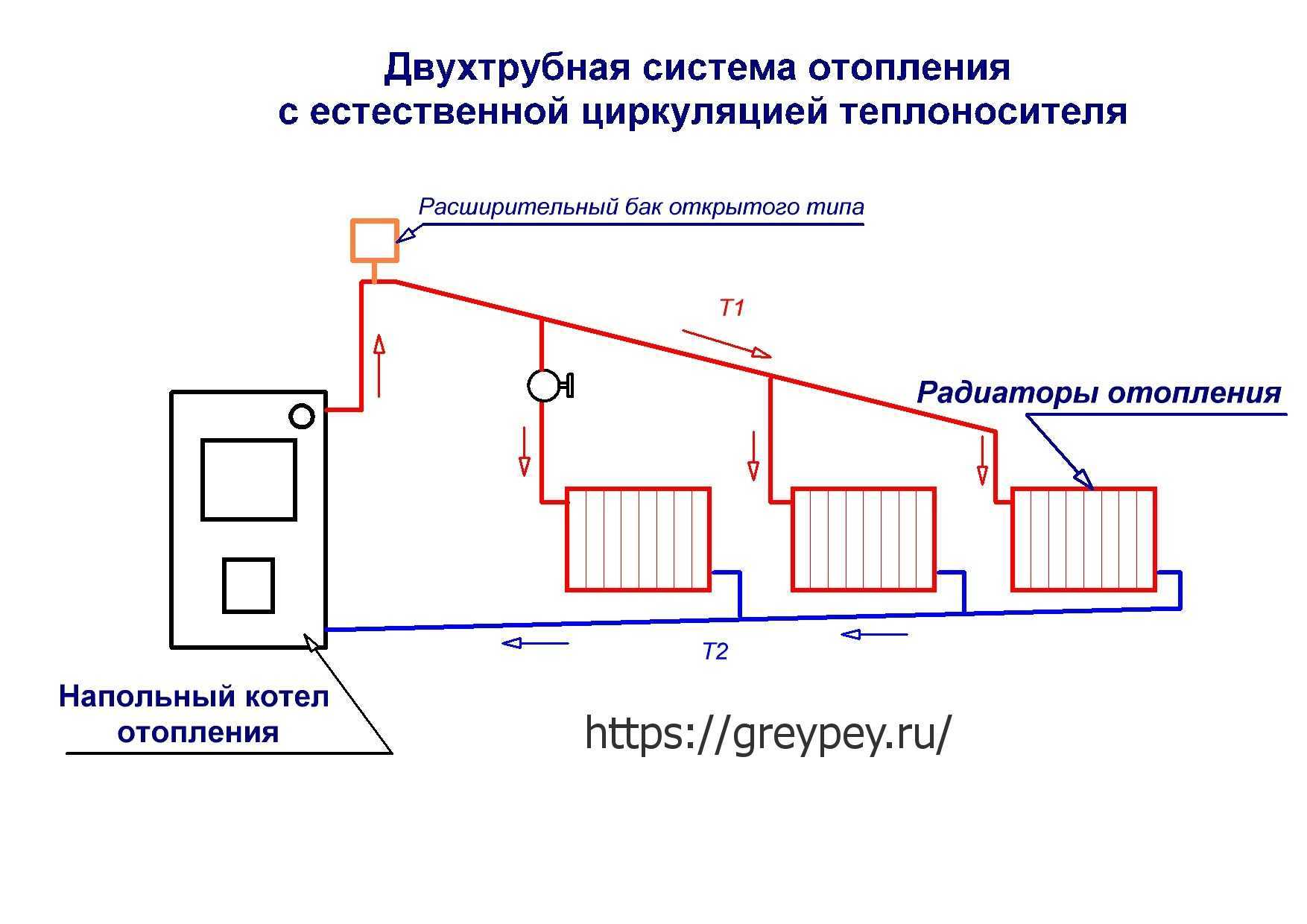

Однотрубная система с естественной циркуляцией (без насоса)

Естественная циркуляция тем сильнее, чем больше перепад температур в верхней и нижней части системы. Потому больше отдачи и скорости теплообмена можно получить, распределяя трубы от котла под потолком или на чердаке, а обратку понизу. Однако ленинградка строится и в горизонтальном исполнении без насоса.

Трубы общего контура распределяются по периметру здания с обязательным и неизменным уклоном, котел полностью расположен ниже уровня подключения радиаторов. Сами теплообменники подсоединяются выше магистральной трубы. Уклон нужен не менее 2-3 градусов. Первый участок от котла к радиатору укладывается с подъемом на два-три градуса, чтобы повысить циркуляцию.

Вода нагревается в котле и стремится вверх под действием сил гравитации, выталкивая себя в магистраль. Начиная с самого начала, вода начинает терять тепло. Доходя до радиатора, горячая вода заменяет собой холодную и выталкивает последнюю вниз. Так повторяется на каждом теплообменнике, пока остывший теплоноситель не вернется в котел и снова доберет температуру.

Расширительный бак открытого типа устанавливается как можно выше, притом с подключением на обратке перед насосом или перед первым радиатором в самой верхней точке контура для отвода воздуха.

Мембранный расширительный бак для системы закрытого типа устанавливается перед насосом. Давление в системе регулируется давлением в воздушной камере бака и количеством теплоносителя. В обязательном порядке система комплектуется пятивыводным штуцером с подключением воздухоотводчика, защитного взрывного клапана и манометра, по которому настраивается и контролируется состояние всего контура.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

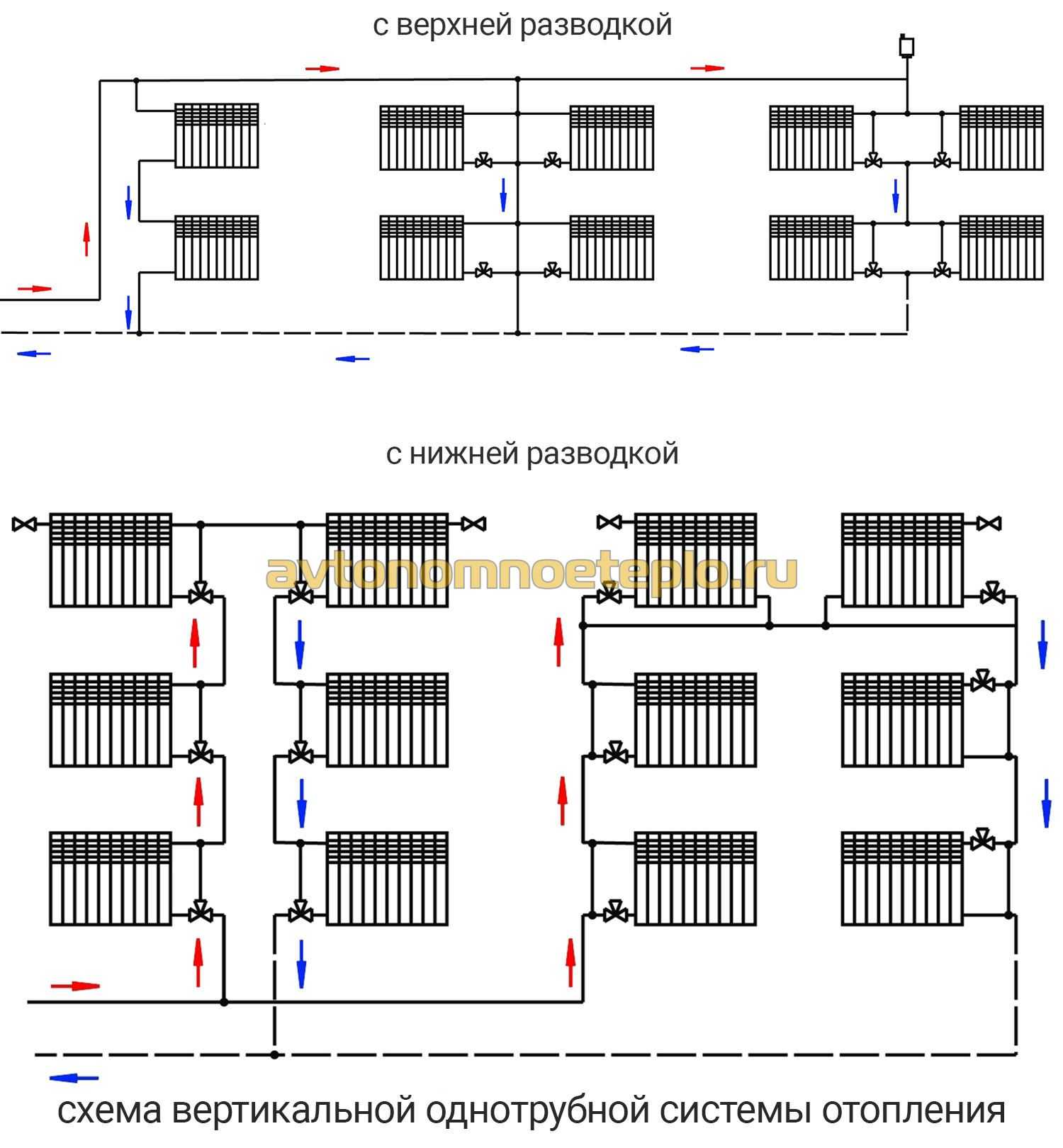

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Схема отопления ленинградка и ее особенности

Фактически система отопления ленинградка для двухэтажного дома или одноэтажного использует единственный контур. Этот однотрубный способ подачи основан на последовательном расположении радиаторов и других элементов отопления.

В качестве дополнительных элементов монтируется запорная арматура, байпасы, термостатические клапаны и пр. Как и все схемы, ленинградская система отопления имеет плюсы и минусы.

Разберемся в них по порядку. Одним из существенных отрицательных факторов может служить для жителей домов с ленинградкой отсутствие возможности контроля индивидуального уровня нагрева для каждого радиатора. Даже, если слегка приглушить степень нагрева в одном из них, то от этого пострадают расположенные дальше по цепи потребители, которым не достанется дополнительной тепловой энергии. Полноценная работа с высоким КПД осуществляется при высоком давлении в системе.

Однако, вводя в цепь дополнительное оборудование, можно получить уменьшение времени эксплуатации всех звеньев. Также повысится вероятность возникновения порывов, при этом актуальным станет вопрос подпитки системы водой, проведения регулярных ремонтов, замены вышедших из строя магистральных участков и пр. Для системы необходим исключительно вертикальный разлив.

Это значит, что бак должен быть смонтирован в одной из верхних точек домостроения. Хотя даже в одноэтажных конструкциях такое расположение не всегда бывает удобным.

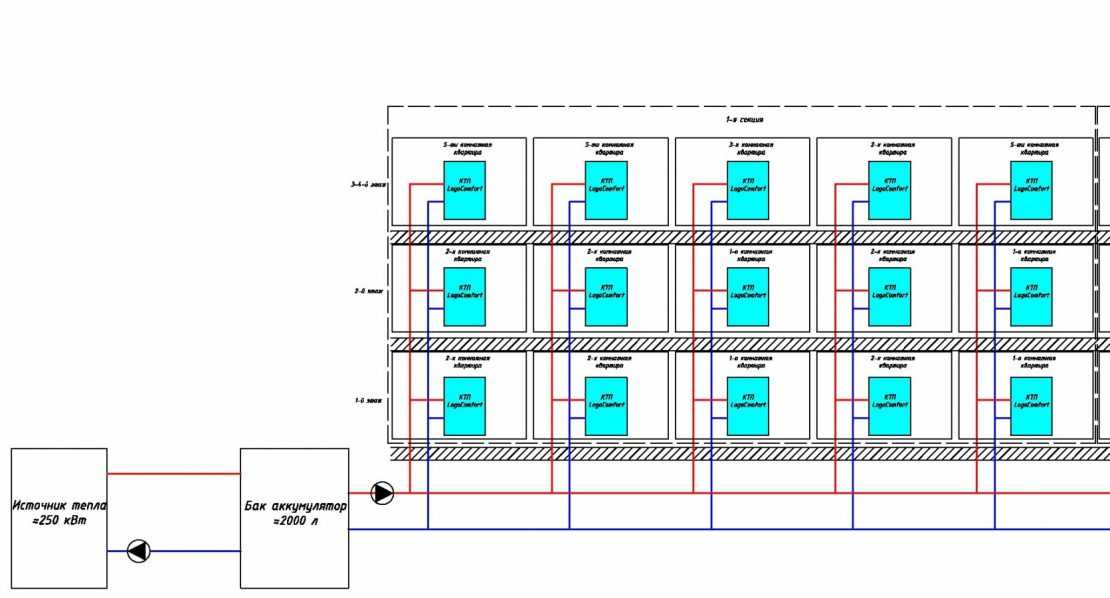

Для многоэтажных строений присутствует еще один минус, который заключается в том, что в цепи из радиаторов на одном стояке наименее горячими будут батареи на верхних этажах, а при опускании вниз температура теплоносителя будет понижаться.

Эффективным выходом из ситуации станет монтаж перемычек и повышение количества радиаторных секций внизу здания. Необходимо учесть, что многие негативные факторы, которыми наделена однотрубная система, были присущи ранним схемам этого типа отопления.

В современных условиях удается успешно минимизировать отрицательные явления, а также в отдельных случаях полностью избавиться от них.

Вы просматриваете раздел Ленинградка , расположенный в большом разделе Системы. Обходится дешевле других отопительных контуров и доступно к монтажу своими руками. Труба подачи и возврата воды — одна , отсюда и название — однотрубное.

В этом помогают современные технические средства. Основным преимуществом, за счет которого владельцы частных домов обращаются к данному типу разводки, является невысокая итоговая стоимость всей конструкции. Этого удается достигнуть благодаря меньшему количеству используемых материалов, в отличие от громоздких двухтрубных систем.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Григорий Астапов, Москва.

Олег Егоров, Санкт-Петербург.

Алексей Чижов, Екатеринбург.

Как можно регулировать температуру в ленинградке

Создать в помещении наиболее благоприятные условия позволяет регулировка батарей. Например, в детской требуется больше тепла, чем в кухне или гостиной. температура. Можно ли в однотрубной системе сделать нечто подобное?

Способ 1

Регулировать ленинградку вполне возможно. Для этого в байпас, проходящий под батареями, встраивается игольчатый кран. Он предназначен для плавного регулирования расхода теплоносителя. При повороте вентиля можно увеличить или уменьшить его прохождение через батарею.

При открывании крана вода будет проходить по пути наименьшего сопротивления, то есть по байпасу. Соответственно, радиатор нагреется меньше. И наоборот, при перекрывании крана, поток теплоносителя через батарею будет максимальным.

Способ 2

Есть еще один вариант регулирования температуры в комнатах, но, к сожалению, не дающий 100%-ной гарантии. Для увеличения теплоотдачи последних радиаторов к ним присоединяются дополнительные секции. Причем температура теплоносителя может даже несколько снижаться. Но иногда наращивание батареи остается единственно возможным способом, который позволяет исправить ситуацию без кардинальных изменений во всей отопительной системе.

Способ 3

В случаях, когда длина ветки очень большая, ее можно разделить на 2 отдельных однотрубных контура. Это должно привести к сглаживанию температур на первом и последнем радиаторе по ходу движения теплоносителя.

При всей простоте такого решения есть несколько подводных камней. Если трубы подключить в неправильном месте, одна из линий будет греть неэффективно или совсем не работать.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Григорий Астапов, Москва.

Олег Егоров, Санкт-Петербург.

Алексей Чижов, Екатеринбург.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Григорий Астапов, Москва.

Олег Егоров, Санкт-Петербург.

Алексей Чижов, Екатеринбург.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
Крепление расширительного бачка — он также выводится в чердачное пространство.
Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами

При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги

Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы. При необходимости — вместе с трубами в систему встраивают циркуляционный насос.

Наполнение системы водой, проверка возможных течей.
Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке
