Сколько реальных квт тепла в одной секции радиатора

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

В чём преимущество чугунного радиатора среди других типов

Радиатор из чугуна отличается улучшенной энергоёмкостью и эксплуатационной надёжностью. Для лёгкости чтения, пояснения будем давать с использованием аббревиатуры радиаторов:

• чугунная батарея – ЧБ;
• алюминиевый радиатор – АР;
• биметаллический регистр – БМР;
• конвекторы водяные – КВ.

1) После летнего ремонта и монтажа труб отопления, внутри радиатора остаются частицы металла от сварки, мелкий песок. При некачественной работе фильтров очистки воды мелкие абразивные фракции поступают вместе с теплоносителем. В секциях ЧБ частицы долго не задерживаются, проскакивая вместе с водой, в АР и БМР остатки металла и песка уменьшают проходное сечение, создают пробку, затор, из-за чего работают хуже на нагрев помещения.

2) Внутри батарей могут оставаться металлические окалины после сварки труб отопления, твёрдые частицы песка. Они работают как абразив при высокой скорости движения воды, изнашивая внутренние стенки металла. Внутренние стенки АР, БМР, КВ изнашиваются и боятся такого вида повреждений, а ЧБ – устойчивые к абразивному износу.

3) Прочность сплавов чугуна прочнее алюминия, биметаллического состава. При разгрузке, монтаже, эксплуатации наружная стенка чугунного радиатора не повредится: не будет замятия, трещин, сплющивания. Наружная стенка выполняется из толстого слоя чугуна с образованием декоративных рёбер жёсткости, что сказывается на прочности изделия.

4) Скорость подъёма температуры в помещении ЧБ достигается медленнее, но отдача тепла воздуху и сохранение тепла в помещении – в 1,5 раза выше, чем в АР, БМР, КВ.

5) Увеличение полезной площади и объёма воздуха в помещении с заменой отопительных приборов достигается дешевле с использованием ЧБ. Возможно добавление 2-5 секций, чего не удастся сделать в случае с АР, БМР, КВ: потребуется их замена новыми приборами с выбросом старых.

Что есть в ЧБ, но нет в АР, БМР, КВ

Без обзора технических характеристик ЧБ установить приоритет сложнее, поэтому рассмотрим эксплуатационные параметры таких батарей:

1. Долговечность больше в 2-4 раза, срок службы – 50-100 лет.
2. В течение 15-20 лет не наблюдается внутренней коррозии металла.
3. Прочность внешней стенки металла сохранят первозданный вид в процессе складирования, ремонта, эксплуатации.
4. Имеют больший коэффициент теплопередачи стенки металла воздуху помещения.
5. Выдерживают высокое рабочее давление: до 9 кгс/см2, при ошибках испытания сетей отопления – до 15 атм.
6. Высокая степень безопасности оборудования.

Исполнение ЧБ различается количеством каналов:

• 2-х канальные
• 1-канальные.

Особенность модификации ЧБ

Радиаторы выполняются составными частями. Секции соединяются между собой внутренними гайками, уплотняются термостойкими прокладками снизу и сверху проходного канала. ЧБ может собираться по размерам оконного проёма, на исполнение ЧБ не влияют: высота, глубина, ширина оконной нижней выемки.

ЧБ долговечнее, меньше подвержены разрушению и коррозии внутренней стенки, чугун инертен к агрессивным средам, кислотной водной среде и щелочному теплоносителю. Алюминий и изделия из стали боятся коррозии и агрессивной среды, поэтому АР, БМР, КВ не могут длительно работать в таком режиме. Слив воды на длительный межотопительный период, когда наступает перерыв в отопительном сезоне, не повреждает коррозией металл чугунной батареи изнутри.

ЧБ не реагируют на резкое повышение давления. Они не боятся внезапных гидравлических ударов, неожиданных скачков параметров рабочей среды. Радиаторы выдерживают напор воды до 9 кгс/см2, при испытании на прочность – 12-15 кгс/см2.

Эффективность обогрева помещений: выстуженных, находящихся длительное время без тепла, достигается быстрее ЧБ: они могут работать с температурой воды до 110 °С. Горячей дольше сохраняется наружная поверхность радиатора вследствие отдачи теплоты конвекцией (1/3 доли) и излучением (2/3 потока мощности).

Основные преимущества

Температура воды в батареях, тоже не всегда стабильна, то еле теплая, то наоборот очень горячая, что, взявшись за батарею, можно получить ожог. Чугунные батареи выдерживают до 110 градусов, в то время как биметаллические рассчитаны до 130 градусов. Поэтому оба вида радиаторов отлично переносят скачки температуры.

Срок службы чугунных радиаторов значительно превышает биметаллические. Они прослужат и более 50 лет. В то время биметаллические батареи прослужат не больше 20 лет. В этом плане чугун берет первенство, среди радиаторов.

В установке же, выигрывают биметаллические батареи. Все же вес чугунных радиаторов очень большой, стена из гипсокартона ее не выдержит, да и крепления нужны усиленные. Работа же с биметаллическими радиаторами, одно удовольствие. Они имеют маленький вес и их установкой, справится даже один человек. Поэтому в простоте установки, первенство достается биметаллу.

Цены на чугунные батареи существенно отличаются от биметаллических. Чугун намного дешевле, чем биметалл. Однако, если модель выполнена в стиле ретро, то цена на такие радиаторы будет высока.

Теперь можем определиться, какие батареи вам необходимы, чугунные или биметаллические. Для пятиэтажных домов хорошо подойдут чугунные радиаторы, так как давления в таких домах подается не очень высокое. Однако если есть возможность, лучше установить биметалл. Жителям высотных домов лучше поставить биметаллические батареи из-за высокого давления в системе отопления. В любом случае биметалл более эффективен, чем чугун.

Как рассчитать тепловую мощность отопительного прибора

Способ рассчитать мощность во многом зависит от того, о каком отопительном приборе идет речь.

Для всех без исключения электрических отопительных приборов эффективная тепловая мощность в точности равна их паспортной электрической мощности.
Вспомните школьный курс физики: если не совершается полезная работа (то есть перемещение какого-либо объекта с ненулевой массой против вектора гравитации), вся потраченная энергия идет на нагрев окружающей среды.

Угадаете тепловую мощность прибора по его упаковке?

У большинства отопительных приборов от приличных производителей их тепловая мощность указывается в сопроводительной документации или на сайте изготовителя.
Часто там можно обнаружить даже калькулятор расчета радиаторов отопления для определенного объема помещения и параметров отопительной системы.

Здесь есть одна тонкость: почти всегда производителем выполняется расчет теплоотдачи радиатора — батарей отопления, конвектора или фанкойла — для вполне конкретной разницы температур между теплоносителем и помещением, равной 70С. Для российских реалий такие параметры зачастую являются недостижимым идеалом.

Наконец, возможен простой, хоть и приблизительный, расчет мощности радиатора отопления по количеству секций.

Биметаллические радиаторы

Расчет биметаллических радиаторов отопления отталкивается от габаритных размеров секции.

Возьмем данные с сайта завода Большевик:

• Для секции с межосевым расстоянием подводок 500 миллиметров теплоотдача равна 165 ватт.
• Для 400-миллиметровой секции — 143 ватта.
• 300 мм — 120 ватт.
• 250 мм — 102 ватта.

10 секций с полуметром между осями подводок дадут нам 1650 ватт тепла.

Алюминиевые радиаторы

Расчет алюминиевых радиаторов отопления выполняется исходя из следующих значений (данные для итальянских радиаторов Calidor и Solar):

• Секция с межосевым расстоянием 500 миллиметров отдает 178-182 ватта тепла.
• При межосевом расстоянии 350 миллиметров теплоотдача секции уменьшается до 145-150 ватт.

Стальные пластинчатые радиаторы

А как выполнить расчет стальных радиаторов отопления пластинчатого типа? У них ведь нет секций, от количества которых может отталкиваться формула расчета.

Здесь ключевые параметры — опять-таки межосевое расстояние и длина радиатора. Кроме того, производители рекомендуют учитывать способ подключения радиатора: при разных способах врезки в отопительную систему нагрев и, следовательно, тепловая мощность тоже может различаться.

Чтобы не утомлять читателя обилием формул в тексте — просто отошлем его к таблице мощности модельного ряда радиаторов Korad.

Схема учитывает габариты радиаторов и тип подключения.

Чугунные радиаторы

И только здесь все предельно просто: все производящиеся в России чугунные радиаторы имеют одинаковое межосевое расстояние подводок, равное 500 миллиметрам, и теплоотдачу при стандартной дельте температур в 70С, равную 180 ваттам на секцию.

Полдела сделано. Теперь мы знаем, как рассчитать количество секций или отопительных приборов при известной необходимой тепловой мощности. Но откуда взять саму тепловую мощность, которая нам нужна?

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

• Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
• Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
• Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
• Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

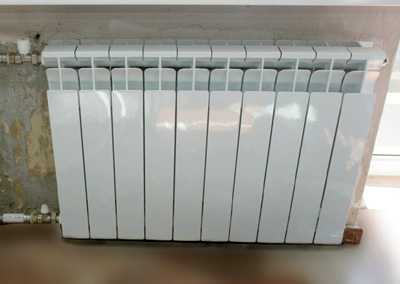

Алюминиевый радиатор без отсекателей воздуха.

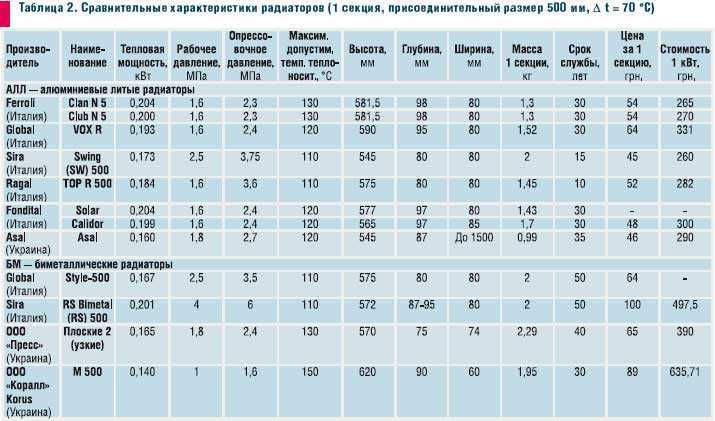

Сравнение характеристик чугунных и биметаллических батарей

Преимущества и недостатки есть как у чугунных, так и у биметаллических радиаторов

Отопительные приборы из чугуна относятся к классическим моделям. Они используются на протяжении многих десятков лет.

Биметаллические радиаторы появились на рынке не так давно. Они отличаются высоким уровнем эффективности и хорошими техническими характеристиками.

При выборе немаловажную роль играет продолжительность службы и ценовая категория изделия. Знание особенностей каждого вида помогает сравнить конструкции и сделать выбор в пользу оптимального варианта.

Конструкция и внешний вид

Современный дизайн чугунных батарей позволяет выбрать форму, размер и цвет

Современные батареи из чугуна обладают новым дизайном. На рынке представлены радиаторы от иностранных производителей. Поверхность изделий покрыта литьевыми узорами. Такие модели подходят под современные ремонты.

Чугунные батареи составлены из монолитных секций, между которыми проложены резиновые прокладки для герметичности. Радиатор можно модифицировать, убрав лишнюю секцию или добавив новую. Длина устройства зависит от числа секций. Высота составляет 0,35—1,5 м, а глубина — 0,5 м.

В некоторых отопительных устройствах между каналами устанавливаются перья. Они обеспечивают высокий уровень обогревания за счет конвекции. Уровень эффективности у таких батарей на 5—10% выше, чем у базовой модели.

Основание биметаллических моделей произведено из алюминия. Радиаторы обладают ребристой формой, которая способствует оптимальной отдаче тепла. Под корпусом расположен прочный сердечник из стали. Сплав обеспечивает устройству высокий уровень надежности. Биметаллические конструкции включают секции. Есть и монолитные конструкции. Дизайн биметаллических изделий отличается привлекательностью.

Теплоотдача

Чугун дольше нагревается и дольше остывает

Чтобы выбрать чугун или биметалл для центрального отопления, нужно учитывать их способность отдавать тепло. Теплоотдача устройств из чугуна отличается высоким уровнем инерционности. Чугуну требуется продолжительное время для прогревания, поэтому помещение становится теплым не сразу. Остывание разогретого радиатора происходит долго, что при авариях является плюсом.

Функциональность чугунных моделей основывается на конвекции и инфракрасном излучении. Происходит прогревание воздуха и находящихся в помещении объектов. Средним показателем теплоотдачи является 100—160 Вт, но в некоторых радиаторах отмечаются отклонения.

Биметаллическим моделям присуща низкая степень инерционности. Это обеспечивает быстрое прогревание помещения. При прекращении подачи тепла радиатор остывает так же быстро. Показатель теплоотдачи секции устройства составляет 150—180 Вт. Он близок к маркерам чугунных изделий, поэтому четко определиться, какие радиаторы лучше, чугунные или биметаллические, сложно.

Способность держать давление

При нестабильном давлении в системе рекомендуется выбирать биметаллические радиаторы

Давление в домах с большим количеством этажей не отличается стабильностью. Насосы для циркуляции должны приводиться в действие плавно, но условие соблюдается не всегда. При прекращении поступления горячей воды давление в системе поднимается до таких высоких отметок, что батареи начинают лопаться. Рекомендуется останавливать выбор на модели с хорошими эксплуатационными показателями по давлению.

Чугунные радиаторы выдерживают 9—12 атмосфер. Это низкий показатель при гидроударе. Биметаллические модели выдерживают до 20—50 атмосфер. Мощные гидроудары не нарушают конструктивную целостность этого типа радиатора. Модели с монолитным сердечником из стали выдерживают до 100 атмосфер.

Максимальная температура теплоносителя

Температура теплоносителя бывает нестабильной. Батареи из чугуна могут разогреваться до 110 градусов. Горячая вода, проходящая через биметаллические модели, разогревается до 130 градусов. Оба типа переносят перепады.

Из-за разницы расширения стали и алюминия биметаллические батареи при смене температуры иногда трескаются.

Долговечность

Чугунные изделия служат до 50 лет. В некоторых старых домах сохранены модели, которым свыше 100 лет. Гарантийный срок на биметаллические конструкции составляет 15—30 лет.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

• внешняя стена — лишь одна: 1,0;
• две внешние стены — 1,2;
• внешних стен — три: 1,3;
• четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

• окна выходят на восток либо на север — 1,1;
• комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

• кладка в 2 кирпича или утепленные наружные стены — 1,0;
• нет утепления снаружи — 1,27;
• очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

• до -10° — 0,7;
• до -15° — 0,9;
• не ниже -20° — 1,1;
• от -25° до -35° — 1,3;
• от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

• 1,05, если высота находится в пределах 2800-3000 мм;
• 1,1 для 3100-3500 мм;
• 1,15 для 3600-4000 мм;
• 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

• сверху чердак или другое неотапливаемое помещение — 1,0;
• утепленный чердак и кровля — 0,9;
• отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

• деревянные рамы старого образца с двойным остеклением — 1,27;
• однокамерный стеклопакет с двумя стеклами — 1,0;
• двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

• менее 0,1 — 0,8;
• от 0,11 до 0,2 — 0,9;
• 0,31-0,4 — 1,1;
• от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

• Б — 1,03;
• В — 1,13;
• Г — 1,25;
• Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

• находящиеся на стене безо всяких «ограничителей» — 0,9;
• прикрытые сверху выступом ниши — 1,07;
• имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
• батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Тепловая мощность

В комнате отопительные приспособления ставятся у наружной стенки под оконным проемом. Благодаря этого, излучаемое прибором тепло распределяется оптимально. Холодный воздушное пространство, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.

Батареи из чугуна

Чугунные аналоги имеют такие плюсы:

• владеют продолжительным эксплуатационным ресурсом;
• имеют большой уровень прочности;
• они устойчивы к поражению коррозией;
• превосходно подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
• на данный момент производители изготавливают чугунные батареи (цена их выше, чем простых аналогов), имеющие улучшенный внешний вид, благодаря применению новых технологий отливки их корпусов.

Недостатки изделий: громадная масса и тепловая инерционность.

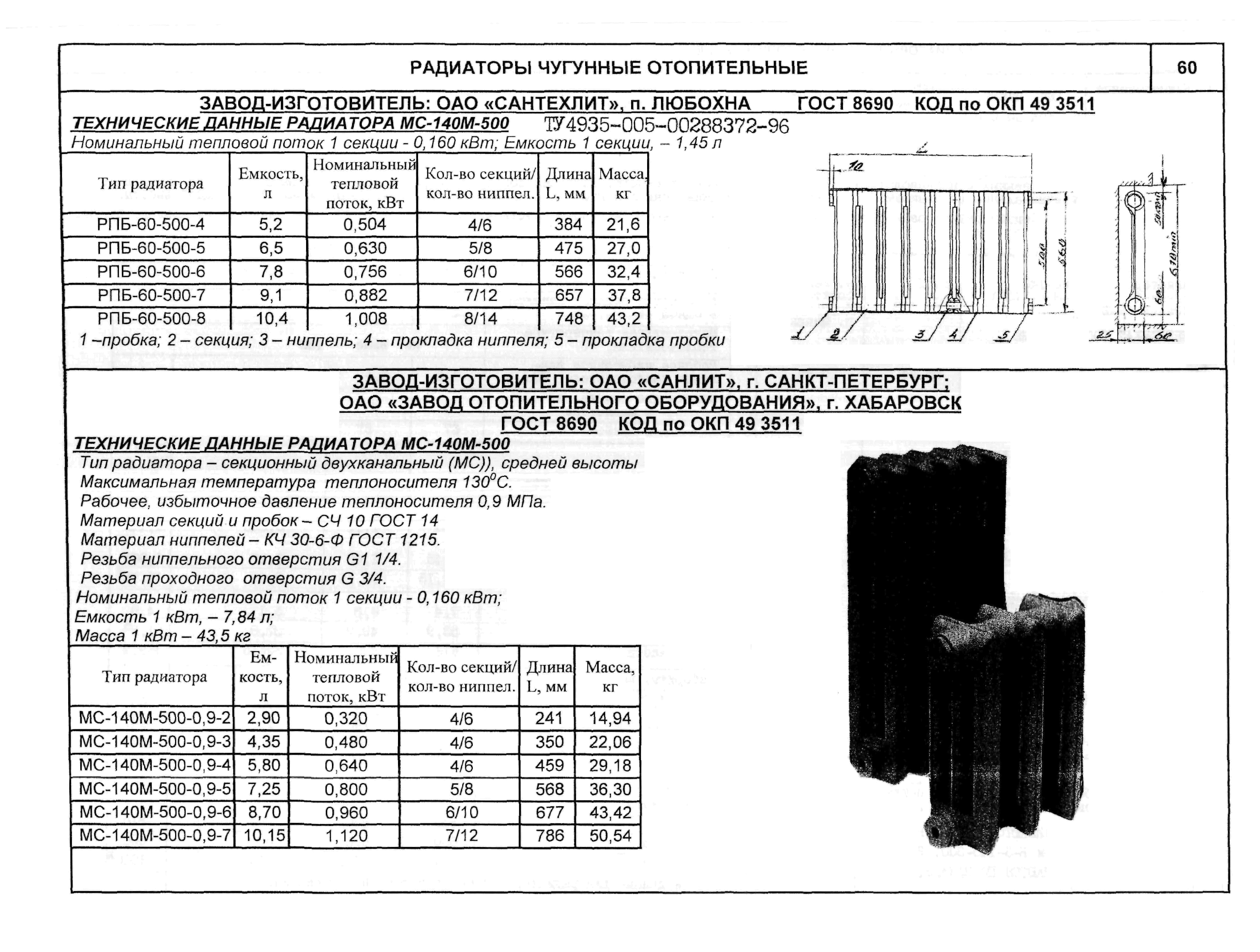

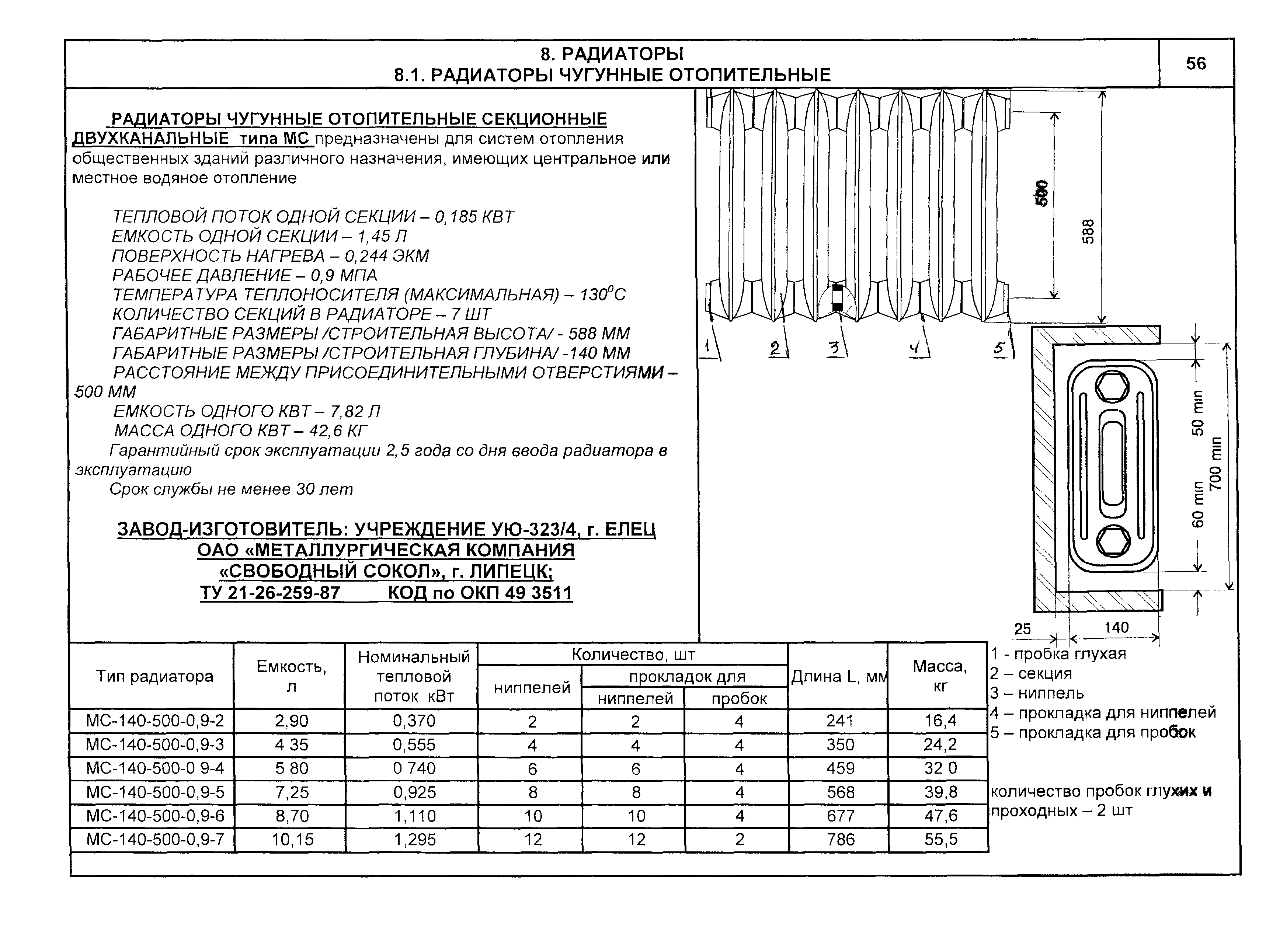

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Модель радиатора	Тепловая мощность одной секции в Ваттах
МС-140/М-2	160
МС-140/М-300	117
МС-90	130
Т-90/М	127

Радиаторы из алюминия

Изделия из алюминия имеют громадную тепловую мощность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной секции алюминиевого радиатора, эксперты отвечают, что она доходит до 0.185-0.2 кВт. В итоге для нормативного уровня прогревания пятнадцатиметрового помещения хватит 9-10 секций алюминиевых секций.

Преимущества таких устройств:

• легкий вес;
• эстетичный дизайн;
• большой уровень передачи тепла;
• температурой возможно руководить своими руками при помощи термостатических вентилей.

Но изделия из алюминия не имеют таковой прочности, как аналоги чугунные, к примеру масляный радиатор 2 кВт. Исходя из этого они чувствительны к скачкам рабочего давления в системе, гидравлическим ударам, излишне большой температуре носителя тепла.

Биметаллические изделия

Перед тем как узнать, сколько кВт в 1 секции биметаллического радиатора, направляться учесть, что такие батареи владеют похожими эксплуатационными параметрами с алюминиевыми аналогами. Но у них нет минусов, им характерных.

Это событие обусловила конструкция устройств.

1. Они складываются из бронзовых или стальных труб, по которым течет теплоноситель.
2. Трубки запрятаны в алюминиевом пластинчатом корпусе. В итоге вода, циркулирующая внутри, с алюминием корпуса не взаимодействует.
3. Исходя из этого, кислотные и механические характеристики носителя тепла на работу и состояние прибора никоим образом не воздействуют.

Благодаря стали труб приспособление имеет большую прочность. Повышенную теплоотдачу снабжают внешние ребра из алюминия. Пробуя определить, сколько кВт в стальном радиаторе, учтите, что биметалл имеет самую высокую теплоотдачу — около 0.2 кВт на одно ребро.
