Сколько весит чугунная батарея

Масса типовых устройств для обогрева помещения

И классические, и художественные экземпляры соединены материалом изготовления, которым считается чугун.

И в настоящий момент везде встречаются исправно работающие традиционные отопительные приборы в форме гармошки, установленные:

• в школах и детских дошкольных образовательных учреждениях;
• в поликлинических отделениях и поликлиниках;
• в помещениях жилищного фонда – квартирах, приватных домовладениях, общагах;
• в учреждениях общественного и государственного назначения.

В большинстве случаев это модели МС-140 или МС-90, так как в прошлом иных устройств для обогрева помещения массового производства не было. Малыми сериями продемонстрированы изделия из чугуна НМ-150, РКШ, Минск – 1110 и остальные, но на данное время их уже не делают. Так какой все таки вес одной части батареи из чугуна старого типа? И в этом случае, точной цифры нет. Это можно объяснить тем, что эта величина зависит от показателей части.

К примеру, батарея серии МС-140 бывает 2-ух модификаций в зависимости от межосевого промежутка, который равён 300 или 500 миллиметров. Если идет речь о модели МС-140-300, тогда усредненный вес части около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно повстречать изделие серии МС-90, у которого вес части радиатора из чугуна составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 состоит в различной глубине секций.

Можно ли считать, что вес отопительных приборов таких востребованных серий, равный 6,5, 5,7 и 7,1 килограммов, конечный? Ответ негативный и этому есть разъяснение. А дело все в том, что работающий ГОСТ 8690-94, он является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их ключевые размеры.

По поводу того, сколько весит секция батареи из чугуна старого типа, то этот показатель указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на отопительные приборы, которые предназначены для эксплуатации в системах отопления с температурой носителя тепла не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см?).

При изготовлении устройств для обогрева помещения изготовители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция батареи из чугуна, ГОСТ не регламентирует. В результате масса отопительных приборов, изготавливаемых на различных заводах, выделяется.

На данное время наиболее известна продукция нескольких промышленных предприятий, которые выпускают вариации серии МС-140 и приборы своей разработки. Среди них: белорусский завод оборудования для отопления, российские «Декарт» и «Сантехлит» и остальные.

Особенности монтажа чугунных батарей

Поскольку монтаж производится на стенки и перегородки, а они часто бывают выполнены из непрочного материала, то важно знать точно, сколько весит одна секция чугунной батареи. Это нужно для того, чтобы расчитать вес общей нагрузки

Если окажется, что расчетная нагрузка выше норматива, то от такой установки придется отказаться полностью, либо нужно будет делать специальные крепления, чтобы батарея не сломала стену, либо установить отопительную батарею на полу.

Обычно стандартные чугунные батареи состоят из нескольких секций — секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батареи с 20 и более секциями. Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно габариты современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи несложно, зная точный вес одной секции.

К примеру, нужно определить, сколько весит батарея. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но уже из десяти секций, окажется весом около 75 кг. Необходимо учитывать и то, что это вес батареи без учета веса теплоносителя.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть и более экономичные модели, с объемом от 1 литра. При решении вопроса о том, сколько весит старая чугунная батарея, необходимо знать, что в старых образцах чугунных батарей объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес приборов увеличивается.

Сколько весят чугунные стандартные

Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:

• Дошкольных и школьных учебных заведениях;
• Медицинских учреждениях (больницах и поликлиниках);
• Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
• Государственных и общественных организациях.

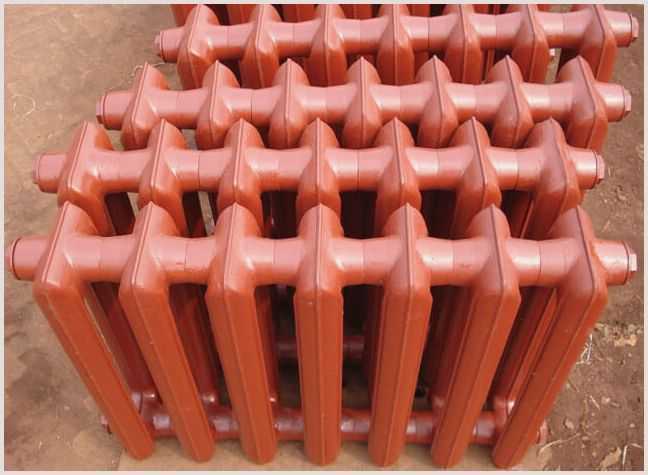

Классический пример батареи-гармошки можно встретить повсеместно.

В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.

Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.

Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):

• 300 мм;
• 500 мм.

Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.

Вес зависит от габаритов секции.

Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.

У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.

Давайте подведем промежуточный итог: мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?

Нет, и вот почему.

Нормативный документ, регламентирующий порядок производства чугунных радиаторов

Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.

Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

Чтобы демонтировать такого монстра, его предварительно нужно распилить.

По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.

По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:

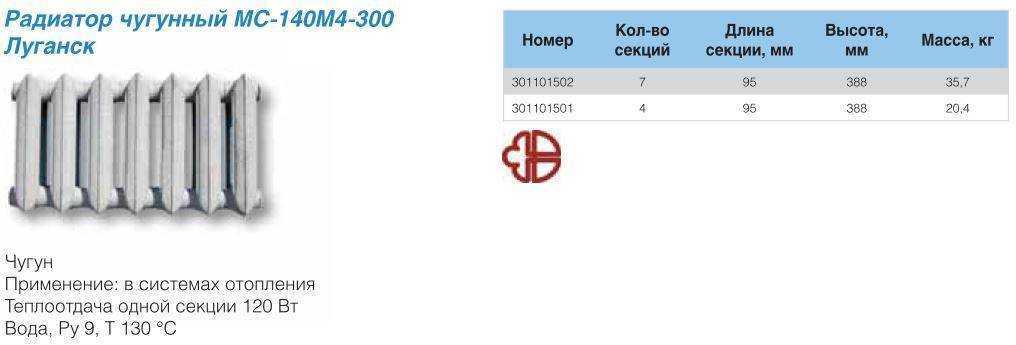

• Литейно-механический завод (Украина, Луганск);
• Завод отопительного оборудования (Республика Беларусь, Минск);
• Котельно-радиаторный завод (Россия, Нижний Тагил);
• «Декарт» (Россия, Новосибирск);
• «Сантехлит» (Россия, Брянск).

Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.

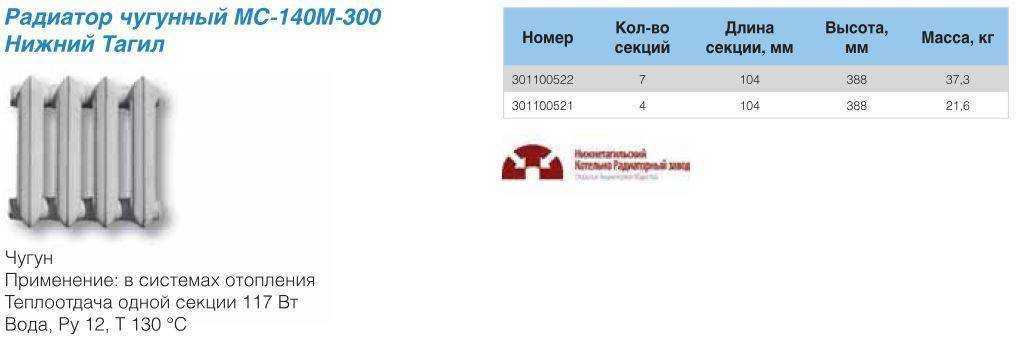

Нижний Тагил

Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.

Из чугуна предприятие выпускает 4 модели:

Изделие	Точный вес чугунной секции радиатора, кг
МС-140-М-300	5,40
МС-140-М2-500	6,65
МС-90	5,475
Т-90 М	4,575

Производитель из Белоруссии

«Барельеф» — одноканальный секционный радиатор современного дизайна.

Данный производитель предлагает 9 видов чугунных радиаторов:

Изделие	Точный вес ребра чугунной батареи, кг
МС-140М	6,7
Б-З-140-300	5,4
2К60П (двухканальный секционный)	3,7
2К60	5,1
2КП100-90-500	5,5
1К60П-60х500 (одноканальный)	3,84
2КПМ-90Х500	4,6
2К60П-300	3,7

Сантехлит

С прошлого года предприятие простаивает, но его продукция все еще продается в магазинах.

Узнаем, сколько весит одно ребро чугунной батареи у производителя «Сантехлит» — бывший «Любохонский чугунолитейный завод»:

Изделие	Точный вес, кг
МС-85	4,45
МС-140М	7,1
МС-140-300	6,1
МС-110-300	4,45
МС-110-500	5,6

Чугунные батареи Konner

Еще один «любимчик» публики – это фирма Konner, которая смогла найти свое место на российском рынке. Достаточно широкое разнообразие моделей, их цена и надежность сникали ей славу.

Основные параметры изделий:

• Тепловая мощность составляет от 120 Вт до 180 Вт в зависимости от размера. Например, радиатор чугунный 300 мм этой фирмы выдает 120-130 Вт тепла.
• Нагрев воды +110 градусов.
• Рабочее давление равно 12 атмосферам, при проверочном напоре – 20 атмосфер.

Размеры и стильный вид позволяют устанавливать батареи этого типа не только под окнами, если того требует дизайн помещения.

Сегодня на рынке присутствуют десятки производителей чугунных батарей. Все они соответствуют параметрам отечественной теплосети, имеют доступную цену, надежны в эксплуатации и отлично смотрятся в интерьере.

Мощность и вес радиаторов

Вес 1 секции чугунного радиатора отопления, конкретно зависит от габаритов и внутреннего объема. Со своей стороны размеры конструкции в сборе воздействуют на количество выделяемого тепла.

Расчет количества секций

Сейчас существует пара распространенных методик расчета. Эксперты проектировщики применяют достаточно сложные формулы, где учитывается целый комплекс черт помещения. Но на бытовом уровне все возможно сделать значительно несложнее.

Для стандартных многоэтажек, в которых высота потолков, в большинстве случаев, не превышает 3 метров, на прогрев 1м? площади необходимо затратить 100 Вт тепловой энергии. Инструкция к любой батарее содержит данные по мощности одной секции.

Так для чугунной МС-140 это значение равняется 160 Вт. Умножив квадратуру комнаты на 100 и поделив на 160, вы получите искомое количество секций. В случае если число получается дробным, округлять лучше в громадную сторону.

Для частных коттеджей на 2 и более этажа лучше отталкиваться не от квадратуры, а от объема помещения. В среднем на прогрев 1м? комнаты уходит около 41 Вт. Умножая длину, на ширину и на высоту вы получаете внутренний количество, который со своей стороны умножается на 41 Вт. Потом, как и в первом случае, полученное значение делиться на мощность 1 секции.

Принципиально важно: все эти расчеты верны для стандартных помещений с 1 окном и 1 стеной, граничащей с улицей. В случае если окон и внешних стен больше, и в то время, когда имеется выход на балкон либо не отапливаемое помещение сверху, конечная цифра возрастает на 20%

Пара слов о монтаже

какое количество весит одна секция чугунного радиатора возможно определить из инструкции либо особых таблиц, часть из которых представлены в статье. К примеру, одна секция наиболее распространенной отечественной батареи МС-140 весит 7,12 кг. Она вмещает полтора литра теплоносителя и владеет средней мощностью 160 Вт.

Сделав не хитрые вычисления возможно узнать, что вес чугунного радиатора на 7 секций МС-140 заполненного теплоносителем составит порядка 60,34 кг (8,62х7=60,34). Аналогичная, но пустая батарея будет весить 49,84 кг. По существующим нормам охраны труда такую конструкцию поднимать одному человеку не разрещаеться. Плюс не каждая стенки может выдержать эту батарею.

В соответствии с СНиП 3.05.01-85, для навешивания чугунного радиатора из 6 – 8 секций на цементную либо кирпичную стенке достаточно двух навесов сверху и одного снизу по центру. В случае повышения количества ячеек на каждые 5 – 7 штук добавляется по одному нижнему и верхнему креплению.

Стенки многих современных домов строят из легких пористых материалов. Они само собой разумеется утепленные и долговечные, но выдержать, к примеру, вес чугунного радиатора на 7 секций не могут. В этом случае употребляются напольные модели чугунных батарей, а для таких конструкций как МС-140 устанавливаются напольные стойки с фиксаторами, продемонстрированные на фото.

Совет: как нижние стойки, так и боковые навесы для чугунных радиаторов в своей маркировке в обязательном порядке имеют пометку «усиленные». Если вы выбираете кронштейны из каталогов вебмагазина, данный момент необходимо проконтролировать.

На видео в данной статье даны советы по теме чугунных радиаторов.

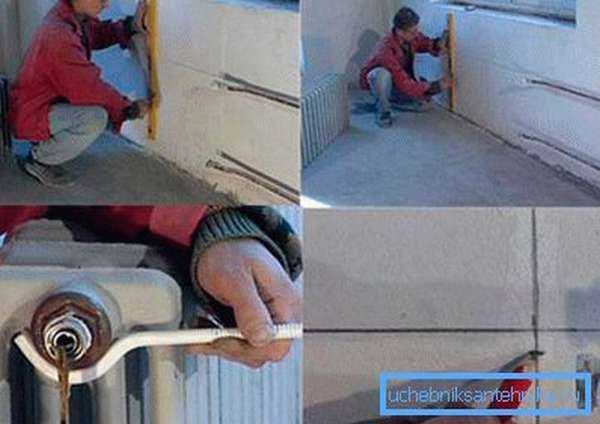

Установка радиатора МС 140 500

Монтаж осуществляется одним из двух вариантов. Либо доверяем процесс специалистам, либо делаем все своими руками. Второй вариант сподручнее.

• Первым шагом перед процессом установки радиатора МС 140 является подбор крепления. Для секционных радиаторов используют штыревые и угловые кронштейны. Первый вид применяют для фиксации радиатора на кирпичной или гипсовой стене, второй — при деревянной стене. Следует помнить, чтобы осуществить угловое крепление нужно приобрести саморезы и дюбели.
• Второй шаг – это непосредственная установка.
  • Первый этап начинается с выбора мест для монтажа кронштейнов. Один радиатор МС 140 требует их не менее трех. Затем, применяя дрель и дюбеля, крепятся кронштейны.
  • Вторым этапом становится крепление на кронштейны радиатора.

Важно! Защитную пленку снимайте только после установки чугунного радиатора, так как можно поцарапать его поверхность

Осторожно подсоедините подведенные трубы к батарее. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды

Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды

Осторожно подсоедините подведенные трубы к батарее. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды. При установке следите за расстоянием конструкции от пола и стены

Над полом радиатор МС 140 должен возвышаться примерно на 10 сантиметров. Интервал между им и стеной должен быть в пределах 2-5 сантиметров

При установке следите за расстоянием конструкции от пола и стены. Над полом радиатор МС 140 должен возвышаться примерно на 10 сантиметров. Интервал между им и стеной должен быть в пределах 2-5 сантиметров.

Итак, чугунный радиатор МС 140 500 можно смело устанавливать в своих домах. Они немногим уступают по техническим характеристикам новым приборам, но цена является их преимуществом. Ко всему прочему, за ними тянется длинный шлейф из прошлого, доказывающий их пригодность на протяжении всего 20 века как в нашей стране, так и за рубежом. Главным показателем стал длительный срок службы.

Особенности

Итак, какие выводы можно сделать, изучив технические характеристики чугунного радиатора МС-140-500?

• Медленный нагрев и столь же медленное охлаждение делают прибор прекрасным выбором для автономной системы с твердотопливным котлом. Инерционность сгладит колебания температуры теплоносителя при нечастых растопках.
• Широкие внутренние каналы секций и коллекторов вкупе с большим диаметром присоединительной резьбы позволят использовать его в гравитационных системах. Благодаря указанным особенностям МС-140 создаст минимальное гидравлическое сопротивление потоку.
• Несмотря на многолетнее использование этого отопительного прибора в системах центрального отопления, характеристики чугунного радиатора МС-140М-500 не позволяют с легким сердцем рекомендовать его для этих целей. Ключевое слово – гидроудар: на фронте распространяющейся по контуру области повышенного давления может быть и 20, и 25 атмосфер, на которые прибор не рассчитан. Да, гидроудар – ситуация нештатная, но, поверьте опыту автора, в реальном мире весьма нередкая.

Последствия гидроудара.

Типы устройств по весу

Обычно принято делить радиаторы на стандартные и нестандартные. Диапазон массы 1 ребра у первых, с характерным для них межосевым расстоянием 300 мм и 500 мм, составляет 4−5,7 кг и 5,5−7,2 кг соответственно. У нестандартных же 1 секция может весить в среднем от 3,7 кг до 14,5 кг.

Возможно применить и другую классификацию. Выпускаемые производителями в настоящий момент и пользующиеся популярностью у потребителей чугунные модели можно разделить на три основных типа

• классический (или старого образца);
• винтажный;
• облегченный.

Классические радиаторы легко узнать по наименованию. Они всегда обозначаются буквами «МС», после которых через тире следуют два числа — глубина секций и межосевое расстояние. Одни из самых распространенных стандартных моделей

• МС — 140 — 500;
• МС — 140 — 300.

Масса 1 секции первой обычно составляет 7,1 кг, а вес 1 ребра второй — 5,7 кг.

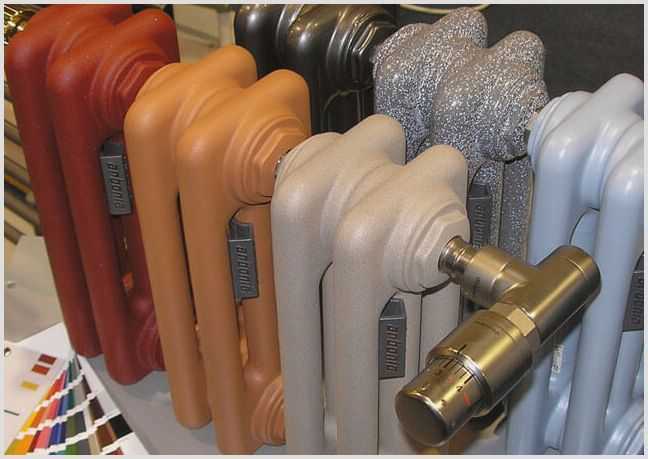

Представители винтажного типа сейчас находятся на пике популярности, несмотря на тот факт, что это самые тяжеловесные радиаторы из всех. Масса 1 ребра может составлять 12 кг. По причине большого веса винтажные устройства относятся к приборам с напольным размещением. Выглядят эти батареи очень привлекательно. Они производятся по технологии художественного литья, что делает их не просто отопительным оборудованием, а настоящим украшением интерьера комнаты.

Влияние тяжести оборудования

Как уже отмечалось, вес секции чугунного радиатора и батареи в целом предопределяет принципы установки и сложность монтажа. Только отталкиваясь от этого параметра, можно определить необходимую грузоподъемность транспорта для доставки и достаточное число грузчиков и рабочих.

Тяжелый вес батарей обусловливает некоторые затруднения при установке и монтаже

Переносить оборудование нельзя в одиночку — только вдвоем и с максимальной аккуратностью и осторожностью. Несмотря на массу и кажущуюся прочность, чугун — довольно хрупкий материал. Даже от легкого удара на нем могут возникнуть микротрещины

Впоследствии уже под влиянием теплоносителя эти микроповреждения будут увеличиваться, что в результате приведет к разгерметизации отопительного оборудования

Даже от легкого удара на нем могут возникнуть микротрещины. Впоследствии уже под влиянием теплоносителя эти микроповреждения будут увеличиваться, что в результате приведет к разгерметизации отопительного оборудования.

Но если основу стены составляют легкие пористые блоки, сделать это практически невозможно. При таких обстоятельствах будет необходимо установить отопительное устройство на пол.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

Чугунная батарея – одно из знаковых изобретений времен советской эпохи. Обычный отопительный прибор стал героем анекдотов, персонажем фильмов. Хотя что, казалось бы, может быть особенного в обычном нагревательном приборе?

С момента изобретения в Древнем Риме системы водяного отопления, человечество не очень продвинулось в качестве обогрева собственного жилища. Отопительные приборы напоминали обычные змеевики, но тепло в них надолго не задерживалось и в домах, как рядовых граждан, так и дворцовой знати было по-прежнему холодно и сыро.

В 1857 году в Санкт-Петербурге в мастерской Франца Карловича Сан-Галли был изготовлен первый экземпляр чугунной батареи, который и является прародителем современных отопительных приборов.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

По форме, он не был похож на те радиаторы, которые жильцам привычно видеть в квартирах многоэтажек. Это была труба большого диаметра, на концах которой устанавливались дискообразные выступы, не являющиеся частью системы отопления. В качестве материала для литья чугун был выбран не случайно, в ХIХ веке активное развитие получила сталеплавильное и чугуноплавильное производство, поэтому литейные мастера и инженеры знали толк в своем деле: они ценили материал за устойчивость к воздействию внешних факторов, за то, что он был «долгожителем» и обладал хорошими теплоизоляционными качествами.

Благодаря таким параметрам, чугунный радиатор «прижился» в России. Меняя форму, размер и вес, он приобрел сегодняшний неизменный вид и отработанную технологию производства.

Как выбирать чугунные обогреватели

При выборе радиаторов руководствуемся стандартным алгоритмом. Определяем потребную тепловую мощность, рассчитываем количество секций, составляем из них отопительные приборы в каждое помещение. Потом – закупка обогревателей, монтажных комплектов и регулирующей арматуры.

Какую разновидность радиаторов лучше выбрать:

1. Для обогрева технических, подсобных и хозяйственных помещений частного дома вполне сгодится серия МС-140М либо ее разновидности.
2. В жилых помещениях «гармошки» явно неуместны. Покупайте более симпатичные батареи «под алюминий».
3. Если бюджет позволяет, устанавливайте дизайнерские приборы – отечественные или импортные, разницы практически нет. Заранее узнайте массу секционного обогревателя и продумайте способ монтажа – настенный либо напольный.
4. К ретро-радиаторам чисто визуально не подойдут обычные шаровые краны и балансировочные вентили. Нужна аналогичная арматура Carlo Poletti.
5. В частный коттедж ставьте любые понравившиеся батареи, они спокойно выдержат давление автономной системы.
6. Какие приборы лучше для квартиры? Ответ зависит от способа теплоснабжения. При централизованной подаче чугун ставить не рекомендуется из-за периодических испытаний сети. Если давление «прыгнет» до 12 Бар, секции могут треснуть.

Watch this video on YouTube

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

• маркировку радиатора по технической документации;
• количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Радиаторы чугунные МС-140

http-equiv=”Content-Type” content=”text/html; charset=utf-8″>id=”breadCrumb”> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

МС-140-500 прайс-лист МС-140-300 прайс-лист

Чугунные радиаторы отопления МС-140 известны, пожалуй, каждому жителю России. Это наиболее распространенные и неприхотливые отопительные приборы, которые можно применять для комплектации систем отопления как жилых, так и производственных и складских помещений. Универсальность данного вида радиаторов объясняется их невысокой ценой, стойкостью к гидравлическим ударам, что позволяет размещать их в зданиях с любой этажностью, высокая коррозийноустойчивость, простота профилактики и обслуживания, длительный срок службы.

МС-140 – это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности. Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор – 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов. В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление – до 18атм, номинальный тепловой поток одной секции радиатора – до 175 Вт, максимальная температура теплоносителя – до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования – наиболее популярная продукция на российском рынке – минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод – предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов – завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод – выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким – 12 атм – избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод – предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм – МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 – отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Konner	Guratec	Sti	Che.Rad

	Главная | 2003 kck20

Срок службы чугунных батарей отопления

Чугунные радиаторы служат десятилетиями, зачастую без ремонта. Поэтому, установив такие обогреватели, можно в ближайшие лет 20-25 не думать о замене батарей. Давление, которое считается рабочим для чугунных батарей, составляет 9 атмосфер, это дает возможность устанавливать их и в автономных, и в центральных системах отопления.

В домах дореволюционной постройки такие батареи исправно служат и по сей день. А ведь они были отлиты более 100 лет назад.

Помимо всего прочего, чугунные батареи спокойно переносят летний слив теплоносителя и не теряют своих свойств до следующего отопительного сезона.

Зная технические характеристики и то, сколько весит батарея чугунная, из соображений практичности лучше доверить расчет и монтаж специалистам, чем пытаться самому выполнять работу. Тогда не придется расстраиваться из-за совершен ных ошибок.
