Русская печь с подтопком: порядовка и отделка

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Пошаговая порядовка

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость — 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку.

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм — на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.

Возвращение традиций

Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.

Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.

Поможет чувствовать себя в доме комфортно и уютно

Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.

Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.

Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.

Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.

Интересное дизайнерское решение

«Аля-рус» – дизайнерских хит

Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:

несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.

Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.

Подходит для домов в деревенском стиле

Это будет Вам интересно:

Русская изба – классический стиль

Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.

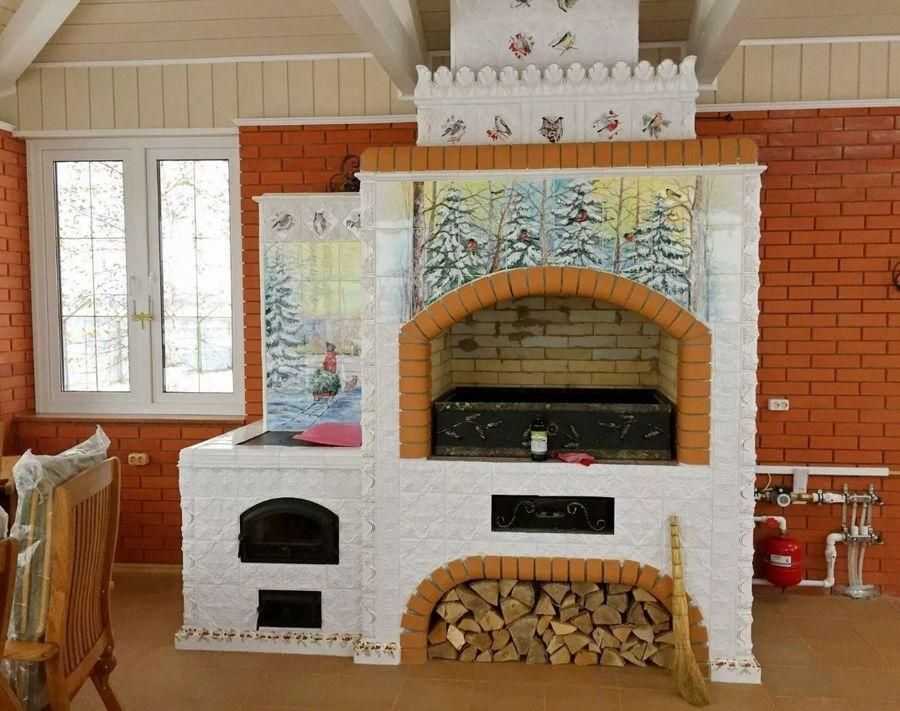

Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.

Терем – богатство и роскошь

Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.

В стиле кантри

Характерные особенности:

допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
могут использовать многие другие декоративные украшения они не перегрузят конструкцию.

Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.

Современный Дизайн квартиры-студии. 150+ Фото Идей для интерьера

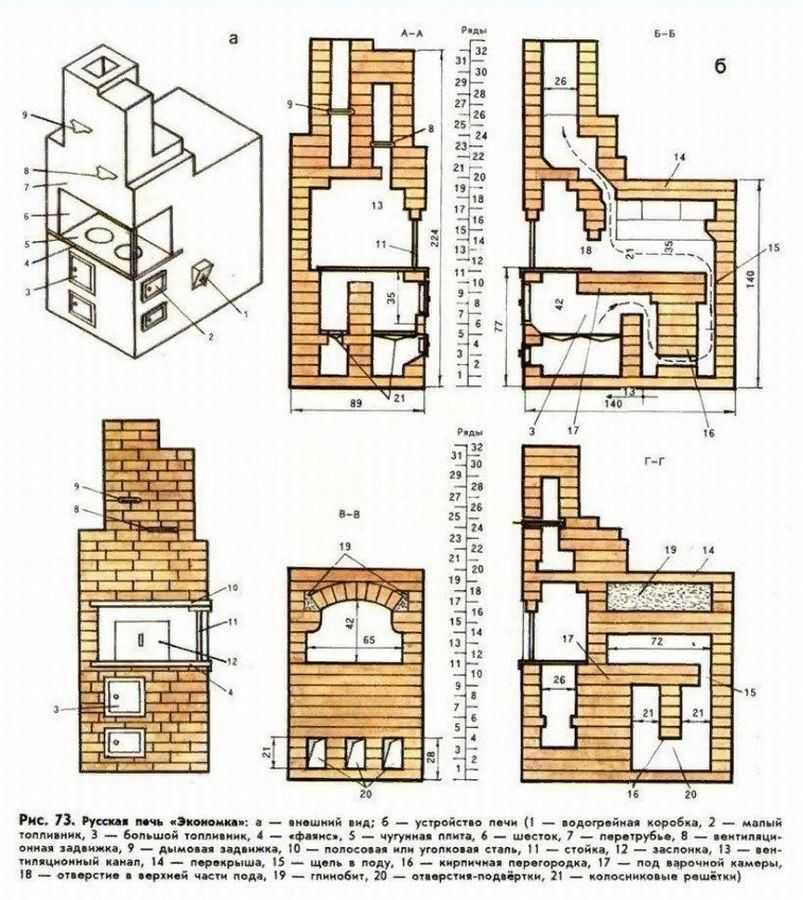

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
Тепловой канал, расположенный над шестком.
Место, где находится заслонка.
Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Современная русская печь своими руками: рекомендации

Для того чтобы печь вышла надежной, привлекательной и долго служила хозяевам, важно не только соблюдать инструкцию по укладке рядов, по и знать некоторые хитрости, которыми пользуются в работе опытные печники

Так, чтобы кладка вышла прочной и надежной, а печь эффективной и безопасной необходимо:

Подбирать качественный кирпич без сколов и трещин, который, перед кладкой, нужно вымачивать.
В местах установки литых элементов, следует оставлять технологический зазор между кирпичом и пластинами для расширения металла.
Каждые 5-8 рядов делать противопожарную разделку в половину кирпича. Если места для кирпича не хватает, то для разделки следует выбирать материалы с низкой теплопроводностью (вермикулит, суперсил, силикат кальция).
Швы в кладке следует делать не толще 7 мм.
Для организации топки лучше применять огнеупорный шамотный (желтый) кирпич, который выдерживает температуры до 1600°C.

Перед тем, как начинать класть печь самому, профессионалы советуют изучить соответствующую литературу, если есть возможность, то понаблюдать за работой печника. К подготовке к работе следует подойти ответственно и основательно, ведь неправильно сложенная печь может стать причиной пожароопасных ситуаций, поставить под угрозу жизнь и здоровье всех жильцов дома.

Современные идеи по улучшению

При кладке печей используются различные материалы (кирпич, дерево, металл, различные кладочные растворы). Многолетние наблюдения профессиональных печников позволили сделать следующие выводы.

Полностью из печного кирпича. Наличие в конструкции угловых вставок, балочек, выполненных из бетона (металла) приводило к возникновению трещин. Использование на челе изготовленных из дерева вставок (требования пожарной безопасности разрешают их применение исключительно снаружи) оканчивалось их рассыханием и выпадением. Признаков разрушений не было выявлено в печах, полностью выложенных из печного кирпича.
Деревянный настил у лежанки. Если выложить на глиняном растворе лежанку, она никогда не просядет (не провалится), если предварительно уложить поверху деревянный настил. Это повышает комфортность пользования ею при любых температурах прогрева.
Облицовка на известковом растворе. Практически не нуждались в ремонте модели с лицевой кладкой, (включая полати), которая осуществлялась с использованием известкового раствора.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Конструкции, возведённые с использованием глиняного кладочного раствора, требовали периодического оштукатуривания и подмазывания. Внутренние поверхности русских печей, на которые регулярно действуют тепловые деформации, сохраняли исходное состояние только в тех случаях, когда выкладывались на максимально жирном глиняном растворе. Это объясняется тождественностью температурного коэффициента расширения раствора аналогичному показателю красного кирпича.

Домашняя шведка

Порядовка шведской печи

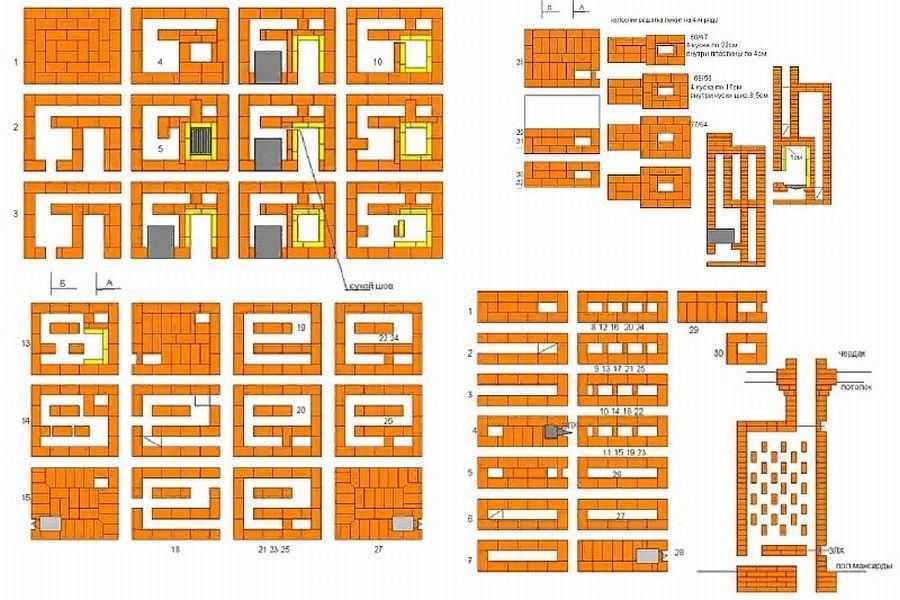

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

Кирпич керамический полнотелый М150 – 570 шт.
Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
Стальной уголок 40х40 – 1,7 м.
Стальная полоса 50х5 – 0,65 м.
Лист кровельного железа предтопочный – 1 шт.
Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Какие понадобятся материалы для строительства

красный кирпич – 750 шт.;
шамотная глина;
песок;
войлок или асбестовое волокно для изоляции;
рубероид на нижний слой также для тепло- и гидроизоляции;
крепежные элементы;
металлический уголок, лист и стальная проволока;
колосниковая решетка – 2 шт.;
дверцы для топочной камеры и поддувала – 2 шт.;
заслонка – 1 шт.;
задвижка – 1 шт.

… и инструменты:

строительный уровень;
шпатели;
мастерок;
дрель с насадкой миксер для смешивания раствора;
ведра;
сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Кладка кирпича русской печи – 10 проектов + порядовки

Основное, что хочется сказать нашим читателям, при выполнении работ по строительству печей различный конструкций, будь то печь в баню, угловой камин или же русская печь из кирпича так это то, что насадные трубы меньше других влияют на планировку постройки и, как следствие на расстояние между дымоходом и коньком. Их устанавливают непосредственно на печи они, служат, как бы их продолжением. Насадную трубу рекомендуется ставить не на кирпичную кладку печи, а на железобетонную плиту, которая укладывается на перекрытие. Это даст возможность ремонтировать печь, разбирая её стенки, по очереди. Плита, опираясь на три стены, даст устойчивую опору для трубы.

Рассмотрим порядовку первой конструкции, на которой показано, порядное выполнение работ, в деталях видно, как делается теплая стена у печи, которая обогревает дом и сохраняет тепло в печи надолго, после закрытия задвижки. Основная функция такой печи – обогрев помещения.

Следующим вариантом, представленным нами будет печь, служащая, как для обогрева помещения, так и для готовки еды, издавна русская печь служила людям сохраняя тепло на максимально возможное время, а так же участвуя в приготовлении пищи.

На всех, предложенных нами вариантах, очень хорошо видно использование шамотного – жаростойкого кирпича. Он используется в непосредственном контакте с огнем, если его не использовать, то обычный кирпич, у Вас очень быстро потрескается и такой ремонт, обойдется в кругленькую сумму.

Так же в русской печке, можно сделать встроенный духовой шкаф, в котором можно готовить очень много различных блюд. При этом открытый шкаф, во время топки печки, мгновенно нагреет даже очень большое помещение.

Все представленные нами модели и варианты строительства русских печей, наглядно показывают, как ряд за рядом, стоит выкладывать данные печи, что бы от них был максимальный эффект, по теплоотдаче. А так же, что бы не было задымления помещения. Поэтому, строго следуйте инструкциям и тогда у Вас обязательно все получиться.

Следующая печь, выглядит достаточно компактной, но будет точно так же хорошо обогревать Вас и приготовит Вам еду. Мы всегда стараемся показать весь спектр предлагаемых вариантов, отбирая для Вас лучшие из возможных. Стараемся разнообразить формы и размеры, что бы любой из Вас, смог выбрать то, что ему по душе.

Конструкция печи, представленная ниже, является одной из классических форм, русской печи. На ней можно лежать взрослым и играть детям, не боясь сквозняков и холодных полов. Она очень удобна своими двумя топками, практична в использовании и готовке пищи, на ней можно просто разогревать, поддерживая тепло в доме.

Русская печь в интерьере очень хорошо смотрится, она вносит в него нотки старины и красиво гармонирует с окружающим пространством.

Так же печь можно украсить плиткой и различными рисунками, что бы украсить её и создать дополнительный уют в доме. Русская печь дополнительно может служить и как котел отопления, встроить в нее бак и подключить его к системе отопления, совсем не сложно, помимо того, что она будет обогревать помещение теплом от кладки, так она еще будет долго сохранять его и нести тепло в помещения, который находятся за пределами комнаты, где она установлена.

Примеров декорирования русской печи существует бесконечное количество, все зависит, только от Вашего воображения и желания приукрасить Вашу печь. В таком оформлении, она будет являться центральным предметом на Вашей кухне, подчеркивая Вашу уникальность и стиль оформления кухни.
