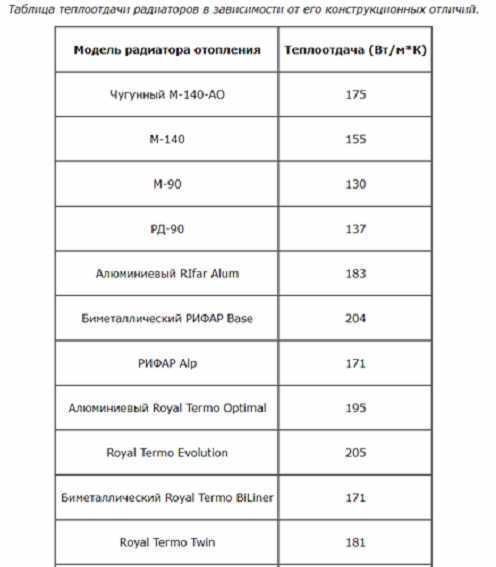

Таблицы теплоотдачи радиаторов отопления

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

соотношение площади окна к площади пола: 10% — 0,8
20% — 0,9
30% — 1,0
40% — 1,1
50% — 1,2

остекление:

трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85

обычный двухкамерный стеклопакет — 1,0
обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

-10оС и выше — 0,7
-15оС — 0,9
-20оС — 1,1
-25оС — 1,3
-30оС — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам.

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м2, составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

Пример расчёта количества секций

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

Тепловая мощность радиаторов

Некоторые особенности отопления

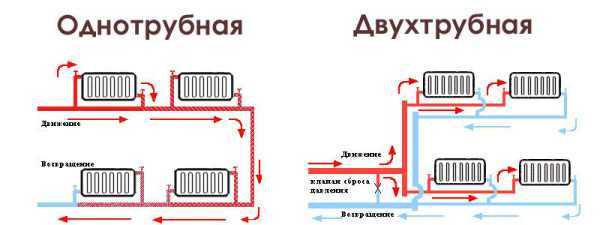

Однотрубная и двухтрубная система отопления

При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур, но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Наиболее эффективное место размещение радиатора – под окном

Сколько нужно радиаторов на одну комнату

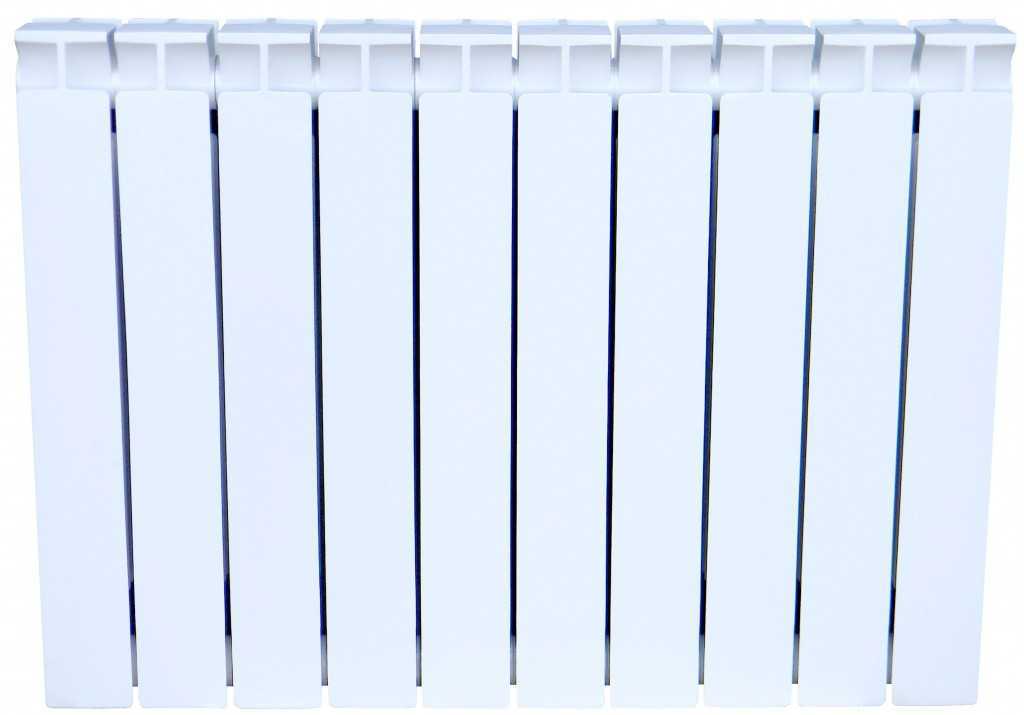

Монтаж биметаллического радиатора

Бренд	маркировка	Расстояние между осями	Параметры В/Ш/Г (мм)	Рабочее давление максимум (бар)	Тепловая мощность секции (Вт)	Объём секции (л)	Масса (кг)	Макс. ᶷC	Срок гарантии	Производитель
Global	STYLE 350	350	425/80/80	35	125	0,16	1,56	110	10	Италия
STYLE 500	500	575/80/80	35	168	0,2	1,97	110	10	Италия
STYLE PLUS 350	350	425/80/95	35	140	0,17	1,5	110	10	Италия
STYLE PLUS 500	500	575/80/95	35	185	0,19	1,94	110	10	Италия
Tenrad	TENRAD 350	350	400/80/77	24	120	0,22	1,22	120	10	Германия
TENRAD 500	500	550/80/77	24	161	0,15	1,45	120	10	Германия
Алтермо	АЛТЕРМО ЛРБ	500	575/82/80	18	169	0,15	2,5	130	5	Украина
АЛТЕРМО РИО	500	570/82/60	18	166	0,15	2,0	130	5	Украина
Grandini	GRANDINI 350	350	430/80/82	16	130	0,26	1,55	120	5	Китай
GRANDINI 500	500	530/80/80	16	167	0,38	1,85	120	5	Китай

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Мощность секции биметаллического радиатора зависит от производителя

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Перерасчет мощности батареи

Чтобы получить реальную, а не указанную в технических характеристиках к отопительному прибору, мощность секции радиатора отопления, требуется сделать перерасчет, принимая во внимание имеющиеся внешние условия. Для этого сначала определяют температурный напор отопительной системы

Если на подаче получается +70°С, а на выходе – 60°С, при этом желаемая температура, поддерживаемая в помещении, должна быть около 23°С, требуется вычислить дельту системы

Для этого сначала определяют температурный напор отопительной системы. Если на подаче получается +70°С, а на выходе – 60°С, при этом желаемая температура, поддерживаемая в помещении, должна быть около 23°С, требуется вычислить дельту системы.

Для этого пользуются формулой: температуру на выходе (60) складывают с температурой входа (70), делят полученное значение на 2, вычитают температуру помещения (23). Результатом будет температурный напор (42°С).

Искомое значение – дельта – будет равно 42°С. Пользуясь таблицей, узнают коэффициент (0,51), который умножают на указанную производителем мощность. Получают реальную мощность, которую будет выдавать секция в заданных условиях.

Дельта	Коэф.	Дельта	Коэф.	Дельта	Коэф.	Дельта	Коэф.	Дельта	Коэф.
40	0,48	47	0,60	54	0,71	61	0,84	68	0,96
41	0,50	48	0,61	55	0,73	62	0,85	69	0,98
42	0,51	49	0,65	56	0,75	63	0,87	70	1
43	0,53	50	0,66	57	0,77	64	0,89	71	1,02
44	0,55	51	0,68	58	0,78	65	0,91	72	1,04
45	0,53	52	0,70	59	0,80	66	0,93	73	1,06
46	0,58	53	0,71	60	0,82	67	0,94	74/75	1,07/1,09

Как рассчитываются стальные радиаторы

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
Двухпанельные. Число пластин сокращено до двух. Маркировка — 22.
Двухпанельные плюс одна пластина (21).
Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Требования СНиП:

В домах из кирпича на 1 м3 требуется 34 Ватт.
В панельных зданиях на 1 м3 необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41).Итог — 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.

Лучшие виды батарей для отопительных систем

Далее мы сравним самые популярные типы радиаторов, выявим их преимущества и недостатки и сравним их с возможностями лучших биметаллических радиаторов.

Чугунные батареи уже несколько десятилетий являются лидерами по популярности в нашей стране. Причем используются как хорошие старые приборы, так и современные модели, которые украсят любой интерьер (но и цена на них немаленькая). Такие радиаторы подходят как для использования в жилых помещениях, так и на производстве. Их преимуществами являются отличная теплоотдача; долговечность и прочность; выносливость и неприхотливость; высокая пропускная способность. Но есть у них и свои минусы: уязвимость к механическим воздействиям; необходимость регулярных промывов; высокая стоимость.

Радиаторы алюминиевые также пользуются сегодня большой популярностью в России. Они состоят из секций, число которых можно выбрать в зависимости от площади помещения. Система оребрения позволяет достичь высокой теплоотдачи, отличной теплопроводностью обладает и сам легкий металл. А по конструкции такие приборы бывают, как секционные, так и цельные.

Алюминиевые радиаторы

Однако главным недостатком таких устройств является то, что при центральном отоплении ставить алюминиевые радиаторы не рекомендуется. Почему нельзя? Все дело в том, что легкий металл окисляется, если в теплоносители присутствует кислород, а он там наверняка будет. При такой реакции образуется водород, который и вызывает «завоздушивание» секций, и те разогреваются неравномерно.

А потому за такими приборами нужен не только регулярный уход, но и откачка из них газа. Другими минусами алюминиевых батарей являются: деформация при гидроударах; подверженность коррозии; если в теплоносителе имеются твердые частицы, то это заметно снижает срок эксплуатации. К тому же если присоединить такой радиатор к медной трубе, то алюминий начнет быстро разрушаться.

К плюсам относится: высокая теплоотдача, прочность, привлекательный внешний вид; легкость.

Стальные батареи сейчас особенно распространены в малоэтажном частном строительстве. Однако если отопление централизованное, то это также не лучший вариант, так рабочее давление при гидроударах также превышает допустимое для таких радиаторов. А потому срок их эксплуатации в ЦО снижается значительно; к тому же металл еще и сильно подвержен коррозии. Вместе с тем плюсами стальных батарей являются: небольшие габариты и привлекательный дизайн современных устройств.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

блока окон «Вид радиатора»;
десяти строк ввода данных;
блока окон «Тип подключения»;
четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

Количество секций, в штуках.
Тепловые потери помещения, в ваттах.
Удельные теплопотери помещения, в Вт/м2.
Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Подготовка данных

Чтобы получить точный результат, следует учитывать следующие параметры:

климатические особенности региона, в котором расположена постройка (уровень влажности, температурные колебания);
параметры здания (материал, использованный для строительства, толщина и высота стен, количество внешних стен);
размер и типы окон в помещения (жилое, нежилое).

Проводя расчет биметаллических радиаторов отопления, за основу берут 2 основных значения: тепловую мощность секции батареи и тепловые потери помещения. Нужно помнить, что чаще всего указываемая производителями в техническом паспорте изделия тепловая мощность – максимальное значение, полученное в идеальных условиях. Реальная же мощность установленной в помещении батареи будет ниже, поэтому для получения точных данных делают перерасчет.

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

Качество и безопасность производства.
Соответствие температурному режиму и давлению в трубах.
Что должно быть указано в техпаспорте готового изделия.
Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

Биметаллические радиаторы пока не имеют аналогов по качеству и надежности среди аналогичной продукции. Их можно устанавливать в системах с самым нестабильным давлением и некачественным теплоносителем. Что касается моделей полу биметаллических, то стоимость их на 20% ниже, чем у их полноценных «братьев», но монтировать их можно исключительно в автономные системы обогрева. Самые дорогие варианты этих устройств – это сочетание медных коллекторов с алюминиевым корпусом, но и уровень теплоотдачи у них намного выше.

Выбирая биметаллический радиатор, следует внимательно ознакомиться не только с его техпаспортными данными, но и репутацией производителя, и помнить, что эта продукция не может стоить дешево. Это убережет от покупки подделки.

Расчет количества секций батарей для помещений

Обычно в инструкции производителем указывается мощность биметаллических радиаторов отопления. На основе ее и производят расчет необходимого числа секций батареи. Если инструкция не содержит таких данных, можно воспользоваться нашим ресурсом для выяснения мощности радиатора данной конфигурации. Для каждого помещения подобный расчет выполняется отдельно.

Формула расчета основных показателей:

А = Б х 100/В, где

А– нужное число секций батареи,

Б – площадь помещения, которое необходимо отопить,

В – собственная тепловая мощность биметаллических радиаторов отопления.

Например, нужно отопить комнату площадью 12 м кв. Высота потолка – 3,5 м. Мощность 1 секции батареи. В итоге:

А = 12 х 100/200 = 6 секций

Если окончательное значение – не целое число с десятичным показателем, желательно его округлить в большую сторону. Лучше немного больше тепла, чем если его не хватит для обогрева. Размеры биметаллической батареи отопления существуют разные, поэтому вы сможете легко скомбинировать их.

Биметаллические или стальные?

Как уже отмечалось, биметаллические радиаторы отопления объединили в себе лучшие характеристики двух металлов: стали и алюминия.

Стальные же радиаторы, исходя из названия, производятся только из стали. Выделяются панельные и трубчатые стальные батареи.

Характеристики панельных и трубчатых радиаторов отопления можно найти здесь.

Рассмотрим чем же отличаются эти два вида радиаторов:

Срок службы. Средний срок эксплуатации таких радиаторов — 20-25 лет. Стальные приборы в среднем служат 15-20 лет, поскольку сталь слабо устойчива к коррозийным процессам.
Теплоотдача. Алюминий характеризуется высокими показателями теплоотдачи. Одна секция биметаллической конструкции отдает 200 Вт тепла. Показатель теплоотдачи у стальных секции ниже вдвое.
Устойчивость к коррозии. Основным металлом о обоих разновидностей радиаторов является сталь. Это значит, что и стальные и биметаллические радиаторы чувствительны к коррозии в весенний период времени, когда сливается вода после окончания отопительного сезона. Однако если говорить о наружной стороне изделий, то биметаллические имеют явное преимущество, за счет покрытия алюминиевым слоем. Алюминий не подвергается коррозии и хорошо защищает сталь от окисления. Батареи из стали обычно покрыты лакокрасочным слоем не очень высокого качества, вследствие чего наружная часть может ржаветь.
Способность выдерживать высокое давление. Здесь лидерские позиции снова за изделиями из биметалла, которые могут выдерживать давление до 40 Атм. Стальные трубчатые — до 16 Атм, панельные — всего 6 Атм.

Подводя итог, стоит отметить, что популярность биметаллических радиаторов обусловлена рядом преимуществ, которые они имеют перед другими видами батарей.

Методы оценки теплоотдачи по габаритам помещения

Чтобы правильно провести расчёт и выбрать нужную модель по площади и размеру, предварительно узнайте, сколько секций потребуется для обогрева 1 кв. м. Проще всего рассчитать по площади комнаты.

По площади на квадратный метр

Формула расчёта такова:

N = S/P х 100.
N — количество секций.
S — площадь комнаты.
P — кВт в каждой секции.

К примеру, для комнаты площадью (3х4) 12 кв. м. нужно сделать такие расчёты: 12 кв. м.х100/200Вт = 6 (12 м2х100/200Вт).

Значит, для этой комнаты нужно 6 секций, но важно учитывать, что данные вычисления являются приблизительными. Есть факторы, которые могут повлиять на увеличение числа секций

Это наличие неутепленного балкона, две наружные стены и мостики холода, которые делают работу радиатора менее эффективной.

Для получения более точных показателей важно также учитывать высоту потолка, месторасположения окон, метод подключения, качество утепления внешних стен и их наличие. Теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, покажут, сколько секций требуется для помещения определённой площади

Теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, покажут, сколько секций требуется для помещения определённой площади.

Как показывает практика использования биметалла в квартирах с централизованным обогревом, правильно рассчитанная мощность позволяет качественно обогреть комнату и значительно сэкономить на оплате коммунальных услуг.

Внимание! Недостатком расчёта по площади является то, что показатели получаются приблизительными. Чтобы иметь точное представление, сколько секций должно быть в биметаллическом радиаторе, воспользуйтесь и другими формулами

К примеру, расчётом по объёму

Чтобы иметь точное представление, сколько секций должно быть в биметаллическом радиаторе, воспользуйтесь и другими формулами. К примеру, расчётом по объёму.

По объёму

Исходя из межосевого расстояния, объёмы радиатора могут колебаться:

200 мм — 0,1-0,16 л.;
350 мм — 0,17-0,2 л.;
500 мм — 0,2-0,3 л.

Получается, если в конструкции 10 секций и межосевое расстояние 200 мм, то объем воды равен от 1 до 1,6 литра.

Для 10 с межосевым расстоянием 350 мм объем воды составляет от 1,7 до 2 литров. Если брать 10 штук с межосевым расстоянием 500 мм, то объем воды составит 2—3 литра. Самыми популярными вариантами биметалла являются модели с 8, 10, 12, 14 секциями.

А также можно провести расчёты по объёму. На 1 кв. м. требуется 41 Вт. Рассчитывайте параметры исходя из такой формулы:

V=длина*ширина*высота (в метрах) = объем в куб. м.

В итоге можно узнать теплоотдачу батареи.

P=V*41= число в Вт.

И дальше подбирать батареи исходя из этих показателей. Если в расчёте получается не целое число, то округляйте в плюс (например: 6,3 округлять до 7).

Наиболее точная методика расчета числа секций с учетом поправочных коэффициентов

Конечно, такая методика расчета привлекает своей простотой, но рассчитывать на ее точность не приходится. Если вы хотите получить более достоверные значения, то придется учесть множество сторонних факторов, в том числе касающихся:

Состояния остекления.
Количества наружных стен.
Качества теплоизоляции наружных стен.
Климатических характеристик региона и проч.

Описание и расшифровка поправочных коэффициентов

Поправочные коэффициенты:

К1 — он учитывает конструкцию остекления в помещении. Для двойных деревянных рам этот коэффициент соответствует 1,27, для двойных пластиковых стеклопакетов — 1,0, а для тройных — 0,85.
К2 — определяет качество утепления стен. Если стены дома созданы из кирпича, то этот коэффициент принимают за 1, во всех остальных случаях — 1,27. Кстати, наличие дополнительной теплоизоляции стен дает возможность использовать понижающий коэффициент 0,85.
К3 — отражает отношение площади окон к полу. В числителе ставится процент остекления, присутствующий в помещении, а в знаменателе — коэффициент теплопотребления (то есть 50/0,8; 40/0,9; 30/1,0; 20/1,1; 10/1,2).
K4 — коэффициент, учитывающий среднюю температуру в самую холодную неделю года. Если это значение соответствует -35 градусам по Цельсию, то К4=1,5, при -25 — 1,3, при -20 — 1,1, при -15 — 0,9, а при -10 — 0,7.
К5 — учитывает число наружных стен. При наличии одной наружной стены в помещении он соответствует 1,1, а каждая последующая увеличивает это значение на 0,1.
К6 — необходим для учета влияния теплового режима помещения, находящегося на этаж выше. Если там расположен холодный чердак, то К6 принимают на 1, если отапливаемый, то за 0,6, если жилое помещение — 0,8.
К7 — коэффициент, с помощью которого выражается зависимость от высоты потолков. При стандартном значении 2,5 метра он принимается равным 1. Повышение этого значения на 0,5 метра делает К7 больше на 0,05, при 3 метрах — 1,05, при 3,5 метрах — 1,1, при 4,0 метрах — 1,15, а при 4,5 метрах — 1,2.

Таблицы характеристик радиаторов отопления
