Группа безопасности для отопления с расширительным баком

Лучшие известные производители и модели: характеристики и цены

TIM JH-1024-1,5

Одна из самых недорогих, но проверенных моделей. Несмотря на небольшую стоимость имеет латунный коллектор. Максимальная мощность СО – 50 кВт, порог срабатывания предохранительного клапана – 1,5 бар, диаметр подключения – 1″ BP. Страна-производитель – Китай.

VALTEC VT.460.0

Одна из лучших готовых групп безопасности для котла и системы отопления известного итальянского производителя VALTEC. Узел полностью из никелированной латуни, имеет дополнительный резьбовой выход для присоединения расширительного бака. Отличается высокой надежностью и качеством всех соединений и технических элементов. Допустимая мощность СО – до 44 кВт, порог срабатывания – 3 бар, диаметр присоединения к сети – 1 B.

Watts KSG 30

Группа безопасности еще одной известной немецкой фирмы с производством в Италии. На рынке представлен целый модельный ряд, где существуют модели, рассчитанные на мощность до 100 и даже до 200 кВт. Корпус коллектора изготовлен из оцинкованной стали, что, учитывая стоимость, является недостатком. Однако технические элементы – латунные, имеется термоизоляционный кожух. Максимальная мощность СО – 50 кВт, давление срабатывания – 3 бар, диаметр присоединения – 1″ (внутренняя резьба).

Caleffi 302631

Очередная надежная и качественная (по материалам и сборке) модель итальянского производства, полностью из латуни, с теплоизоляционным кожухом из полистирола в комплекте. Максимальная мощность СО – 50 кВт, давление срабатывания – 3 бар, диаметр резьбового соединения – 1″ ВР.

Стоимость: 4 500-4 750 руб.

Из чего состоит группа безопасности системы отопления?

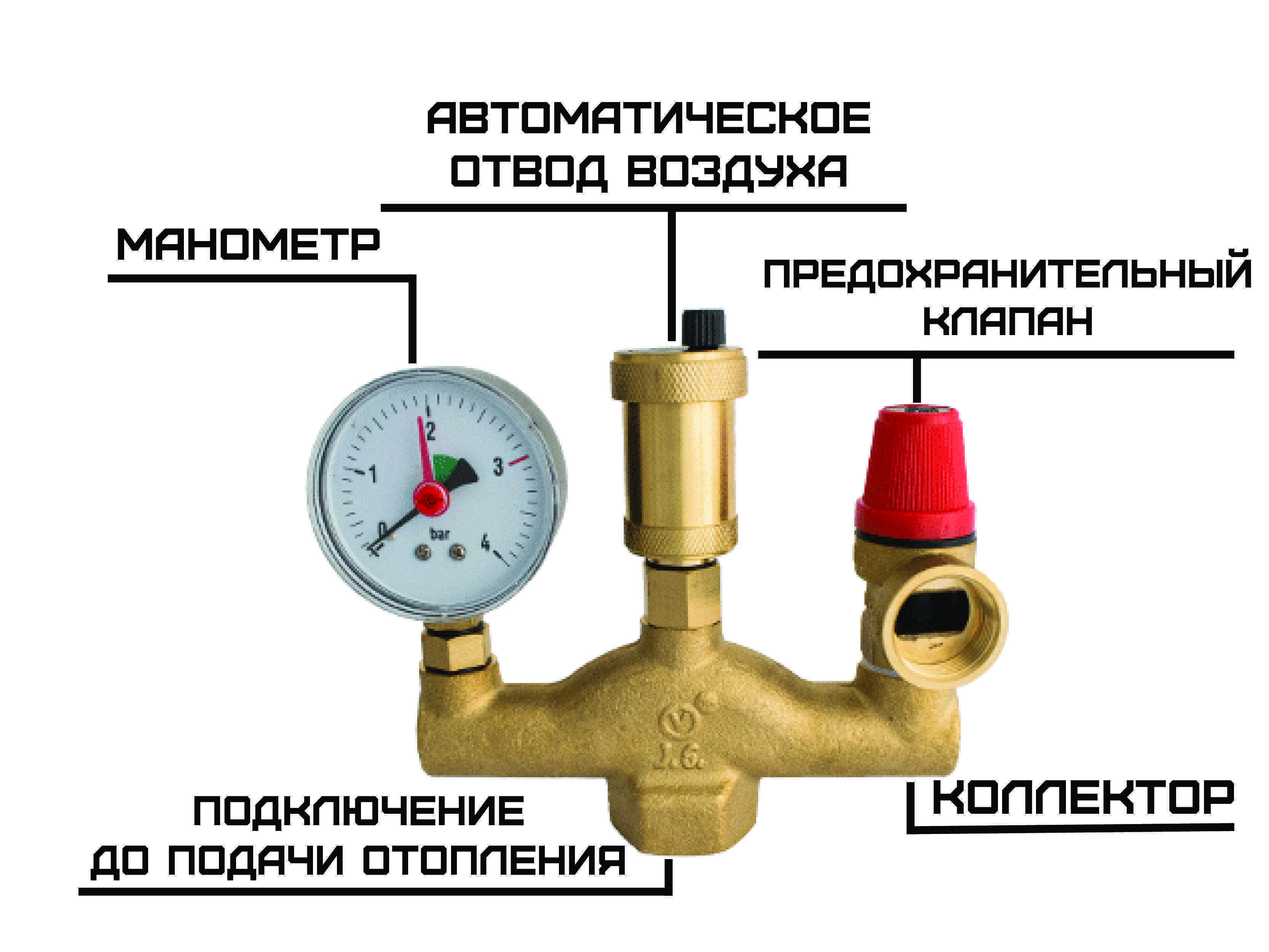

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо – предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется – её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Включение в работу котла отопления

Перед первым пуском системы отопления котел необходимо подготовить к работе в соответствии с инструкцией, прилагаемой к нему. Это лучше сделать заранее.

Включать в работу систему отопления можно только после того, как убедитесь, что теплогенератор полностью готов к работе, если это необходимо, подключен к электрической сети.

Вначале котел запускается на минимальной нагрузке. При этом основная задача состоит в предварительном нагреве теплоносителя до температуры 35-40 градусов.

Если котел оснащен терморегулятором, то на панели управления необходимо установить соответствующую температуру. Если речь идет об энергонезависимом устройстве, управлять процессом нагрева теплоносителя придется вручную, меняя расход газа на горение и контролируя визуально температуру нагрева теплоносителя.

Пока идет подогрев теплоносителя, нужно проверить, как поступает тепло к приборам отопления. Для этого нужно осмотреть все радиаторы в доме. Если прибор отопления прогрет неравномерно, и в верхней его части тепла нет, придется еще раз сбросить воздух.

В таком режиме система отопления должна проработать не менее двух часов. Затем можно увеличить расход газа и прогреть теплоноситель до 70 градусов. В этом режиме котел должен проработать не менее пяти часов.

Элементы конструкции

Схема группы безопасности отопления предусматривает использование всех элементов конструкции. В противном случае блок будет функционировать неправильно, что может привести к различным поломкам и авариям.

Точный манометр

Это прибор рассчитан на измерение давления (в атмосферах или барах) и моментальную выдачу результатов. Для этого на манометре проградуирована шкала и имеются две стрелки. Одна из них показывает давление в системе отопления, а вторая — предельное значение, которое устанавливается при настройке.

1. Для трубопроводов систем отопления, установленных в многоквартирных домах, — 1,5 бара.
2. В загородных одноэтажных строениях — от 2 до 3 бар.

Кран Маевского

Автоматический воздухоотводчик обязательно нужно устанавливать в систему безопасности отопления частного дома и городской квартиры. Делать это лучше всего на максимально возможной высоте. Такая особенность обусловлена тем, что воздух легче теплоносителя. Он движется вверх и скапливается там, препятствуя правильной работе оборудования.Читать так же: как правильно выпустить воздух из батареи отопления.Воздух может появиться из-за следующих факторов:

1. Резиновые уплотнители низкого качества или их преждевременный износ.
2. Первый пуск установки и заполнение труб теплоносителем.
3. Образование коррозии внутри магистралей прибора.
4. Неправильный монтаж или несоблюдение условий герметичности.
5. Подпитка водой.

Подобный кран защищает вашу систему отопления от попадания различной грязи Кран Маевского устроен таким образом, что мельчайшие частицы грязи никак не смогут попасть в воздушную камеру. Воздухоотводчик собирается из таких деталей:

• корпус с крышкой;
• жиклёр;
• поплавок;
• золотник;
• держатель;
• уплотнительные кольца корпуса и клапана;
• пробка;
• пружина.

Предохранительный клапан

Во время работы отопительной системы увеличение объёма теплоносителя компенсируется расширительным баком, который монтируется поверх нагревательных устройств и труб. Пользователь самостоятельно задаёт нужную температуру на выходе, что приводит к изменению уровня жидкости в расширительном баке.

В большинстве случаев работоспособность этого узла остаётся эффективной на протяжении длительного времени. По мере износа увеличивается вероятность возникновения какой-либо поломки. Определить проблему визуально абсолютно невозможно, так как её корень скрыт внутри трубопровода. Такая неисправность приведёт к быстрому повышению давления и разрушению узлов отопительной системы. Для борьбы с этим явлением применяется предохранительный клапан. Он устанавливается вместе с другими деталями группы безопасности и защищает устройство от поломки. Кроме этого, владелец жилого помещения увидит сброс жидкости, что подтвердит наличие проблемы.

Перед началом эксплуатации необходимо проверить защитный клапан на работоспособность. Сделать это можно следующим образом:

1. Рукоятка, которая находится в верхней части, поворачивается по указанному направлению и открывает воду.
2. Затем те же действия проделываются в противоположном направлении.
3. Если жидкость всё равно будет вытекать, то необходимо открывать и закрывать клапан безопасности несколько раз подряд.
4. Если выполненные манипуляции не дали нужного результата, то клапан сломан и должен быть заменён на новый.

Алгоритм срабатывания

Кратко подытожим принцип действия всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух. Однако при перегреве и достижении критических отметок давления он бессилен. Во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя, тем самым снижая давление в системе.

Для контроля работы системы в состав группы безопасности входит манометр, который показывает давление в моменте: пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки; повышенное – о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

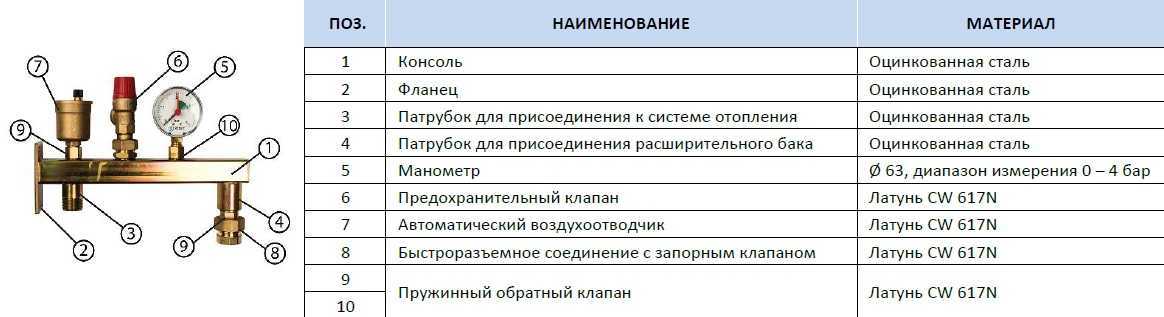

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Куда ставить группу безопасности в системе отопления

При обвязке котельных установок применяются самые разнообразные устройства, которые должны выполнять отведенную им роль. Одним из самых важных узлов является группа безопасности для отопления, ее еще называют «блоком безопасности». Этот блок предназначен для того чтобы предотвращать возникновение аварий при нештатных ситуациях. Если же убрать данный узел из системы отопления, тогда после перегрева оболочка агрегата просто бы взорвалась со всеми вытекающими после этого последствиями.

Из чего состоит блок безопасности отопления?

В группу безопасности входят следующие приборы, которые установлены на корпусе:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.

Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.

Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.

Важно! Антифриз в канализацию сбрасывать нельзя!

Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.

Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.

Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.

Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.

Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.

Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.

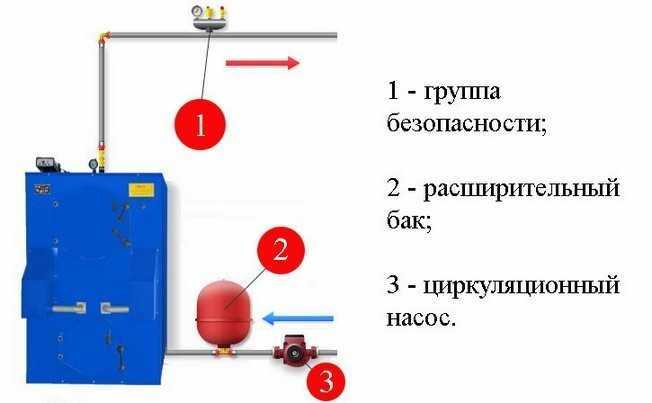

Где устанавливать группу безопасности?

По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.

https://youtube.com/watch?v=yEYZJ-kyJsg

К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.

Примечание: чаще всего на закрытых системах отопления оборудованных электрическим или газовым котлом группу безопасности монтируют для того, чтобы удобнее был мониторинг и сервис.

А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.

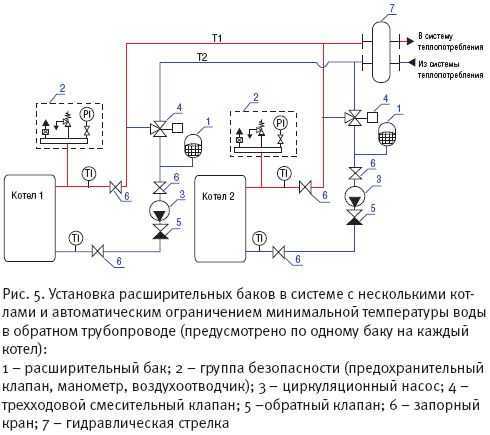

Правильное место установки блока безопасности

Можно ставить группу безопасности только для напольных тепловых генераторов – настенные модели котлов оснащены этим оборудованием изначально – оно монтируется на заводе. Правильная схема установки и комплектации ГБ имеет два решения: заводская группа приборов и самостоятельное ее изготовление. Место монтажа всегда постоянно: как можно ближе к котлу отопления, и не дальше 1,5 метров от него. Приборы визуального контроля (манометр и термометр) должны врезаться в трубопровод в таких местах, где будут хорошо видны их показания. Кроме того, предохранительный клапан должен устанавливаться в месте, которое будет доступно для свободного наблюдения и контроля за вытекающим теплоносителем.

Запорную арматуру на всем протяжении трубопровода с теплоносителем рекомендуется устанавливать шарового типа – такие вентили можно быстро отремонтировать на месте без демонтажа, или заменить на новый механизм, не останавливая работу системы и не сливая рабочую жидкость из труб. Шаровые краны – входящие и выходящие – идеально подходят для решения этой возможной проблемы.

Систему отопления, состоящую из радиаторов без шаровых вентилей для перекрытия жидкости, невозможно отремонтировать без остановки всей системы. Шаровые отсекающие вентили рекомендуется монтировать до радиаторов и после них, чтобы в случае аварии или ремонта можно было не только устранить причины помолки, но и снять батарею без отключения котла и слива теплоносителя.

Важно: Краны шарового типа желательно монтировать на все приборы отопления в схеме циркуляции теплоносителя: на насос, на радиаторы, на расширительный бачок, на коллектор, и т.д.

Как и в какой последовательности монтируется тепловой блок узла безопасности:

Группа безопасности на отопление для частного дома. Состав и принцип работы

Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.

Из каких частей состоит система отопления

Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.

Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.

1. Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
2. Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
3. Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.

Принцип работы

Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.

Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.

Как правильно установить группу безопасности

Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.

В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.

Общепринятая инструкция к установке группы безопасности

Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.

Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла

Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства. В системе, где есть горячая вода, клапаны должны устанавливаться на выходе. В большинстве случаев это верхняя точка на котле

Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

В большинстве случаев это верхняя точка на котле. Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы

Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.
