Встроенной модели
После подготовки места для встроенного шкафа определяют подходящие габариты:
Для высоты очевидно следующее правило: чтобы извлечь максимум функциональности от стены, мебель должна быть «под потолок».
Глубина у шкафа со штангой для плечиков, который планируется использовать для хранения одежды — 50–55 см. Для купе с раздвижной системой глубина составит 60–65 см
Для менее глубокого варианта (30–35 см) важно учесть, что стенки мебели понадобится крепить к стене для устойчивости.
Ширину подбирают в соответствии с длиной стены или ниши, подготовленной для встраиваемой конструкции.
Определив размеры, переходят к замерам
Тут важно понимать, как проводятся все измерения, потому что не каждая ниша или стена обладает правильной геометрией. Какие замеры понадобятся:
- Высота и ширина задней стенки в трёх местах. Вертикали измеряют посередине и с обоих краёв.
- В трёх местах также делают замеры, отступив от задней стенки длину, равную глубине будущей конструкции.
Важно
Обязательно обращают внимание на неровности стен, их завалы, а также на толщину материала. В основу берётся наименьший показатель, иначе шкаф просто не впишется в запланированное место
Но слишком большие зазоры не нужны, требуется тщательно всё просчитать. Проверке подлежит вертикальность всех поверхностей с их выравниванием, если необходимо.
Расчёт деталей очень важен при самостоятельном изготовлении мебели. Переходить к нему следует после подготовки чертежей и просчёта всех необходимых размеров. Также рассчитывать шкаф необходимо для понимания цены его изготовления. Возможно, что сэкономленная сумма окажется совсем незначительной, и лучше для хозяина будет заказать его у профессиональных изготовителей мебели.
Как сделать шкаф-купе своими руками: чертежи и этапы устройства
Можно сделать гарнитур самостоятельно, но для этого потребуются знания об особенностях проектирования. Шкафы-купе не так легко изготовить своими руками даже если есть описание, чертежи и пошаговая инструкция. Но не спешите расстраиваться. Рассмотрим все тонкости рабочего процесса.
Замеры помещения и расчёт размеров встроенного шкафа-купе своими руками
Выполнить проектирование и расчет дверей-купе поможет программа «Аристо».
Необходимо выполнить следующие измерения:
Чтобы рассчитать глубину шкафа необходимо вычислить полезное пространство, а также учесть максимально допустимые размеры. 100 мм нужно учитывать при планировании раздвижной системы для шкафов купе. Высота мебели должна быть на 100 мм меньше, чем расстояние от пола до потолка.
Распил и фурнитура
Перед тем, как самому сделать шкаф-купе, сначала нужно написать перечень всех деталей на листке. Со списком можно обратиться в цех, где сделают раскрой и порежут материал. Сделать распил можно и самостоятельно, но это более сложный вариант. Необходимо разложить детали и рассчитать количество листов ЛДСП.
Системы скольжения состоят из профиля и скользящей опоры. Роликовые механизмы могут быть осевыми или на подшипниках.
Выбор наполнения шкафа
Внутреннее наполнение помогает решить и какой будет компоновка. Не стоит секцию для верхней одежды размещать по центру, так как влага от нее может распространиться в стороны. Лучше расположить этот отсек сбоку. Ящики для постельного белья не рекомендуется размещать сразу над полом.
Как правильно скомпоновать элементы и как собрать шкаф-купе своими руками можно посмотреть в видео ниже:
Watch this video on YouTube
Количество и размеры дверей, направляющие, ролики для шкафа-купе
Лучшим решением будет использование комбинированных рельсовых направляющих, в которых опорная поверхность для роликов из металла.
Стальной профиль для дверей-купе обладает повышенной надежностью. Из алюминия делаются рельсовые опоры для мебели известных брендов.
При планировании дверей нужно рассчитать ширину створок. При этом в закрытом состоянии должна быть видна одна ручка, но она не должна закрывать дверное полотно.
Ролики делают из металла, так как пластик не отличается прочностью. Ролик содержит шарикоподшипниковый внутренний механизм, позволяющий свободно перемещать двери в горизонтальном направлении.
Сборка шкафа и двери купе своими руками
Предлагаем вам ознакомиться с процессом сборки шкафа-купе своими руками в таблице ниже:
| Фото | Описание работ |
| Чтобы выполнить сборку шкафа-купе необходимо нанести разметку. Нужно отметить габариты шкафа по ширине и место расположения вертикальной стойки. Отмечаются высоты, на которых будут фиксироваться полки. | |
| Сверлим отверстия для дюбелей. | |
| Профиль надевается перед монтажом. | |
| Устанавливаем вертикальную стойку. | |
| Наносим разметку для антресольной полки и устанавливаем её. | |
| Устанавливается боковая стенка. | |
| Выполняется разметка под полки и их установка. | |
| Размечается по размеру и устанавливается штанга для одежды. | |
| Устанавливаются фальш-панели. | |
| Одна панель фиксируется в нижней части. | |
| Крепится опорная верхняя часть. | |
| С помощью шурупа фиксируется нижняя направляющая. | |
| Аналогично крепится и верхняя направляющая. | |
| Монтируются двери. |
Более наглядно процесс представлен в этом видеоролике:
Необходимые измерения и правила расчёта
Справка Правильные замеры — это 50% успеха дальнейшей сборки и установки шкафа. К несчастью, полы, стены редко бывают ровными. А мебель как раз создаётся с прямыми углами. Выполняя замеры места для установки шкафа, учитывают все неровности стен и создают технологические зазоры.
Для определения размера будущей мебели потребуется измерить ширину и высоту сразу в нескольких зонах (ширина по отношению к потолку и полу на необходимой глубине, верх, низ, середина по стене, высота шкафчика в нескольких точках).
Чтобы готовая мебель не рухнула в силу собственной тяжести, предварительно рассчитываются размеры:
- самого шкафа;
- дверей;
- длина полок (от которой зависит, не будут ли они прогибаться при эксплуатации);
- габариты ящиков, их количество;
- полезная глубина полочек (если выбрана раздвижная система дверей, то понадобятся дополнительные 10 см глубины);
- прочее.
Как определить габариты кухни
Нужно решить задачу, обратную расчету габаритов створок с учетом следующих нюансов:
- Высота нижнего модуля = ВФ + расстояние под столешницей + расстояние от нижнего среза корпуса до пола (10 см)
- Высота верхнего модуля = ВФ + общий промежуток сверху и снизу + учет наличия декоркарнизов
- Ширина короба под одну створку = ШФ + общий боковой отступ + допуск на открывание к стене
- Ширина короба под две створки = 2*ШФ + общий боковой отступ + расстояние между дверями + допуск на открывание в сторону стены
Зная табличные значения фронтальных элементов, рассчитать размеры кухни не составит труда.
Проектируя кухонный гарнитур, старайтесь задействовать типовые размеры конкретного производителя мебели для створок или фронтов выдвижных ящиков. Разумное использование технологических промежутков позволяет сэкономить деньги и время.
Источник
Урок 19 — Как рассчитать размеры фасадов в корпусной мебели
Расчет фасадов — процедура достаточно важная, ведь именно они являются лицом готового изделия и в ряде случаев (например, фасады из МДФ) что-то изменить при ошибке уже не получится.
В данной статье я постараюсь разъяснить, как же производится расчеты для всех основных разновидностей мебельных фасадов (за исключением дверей-купе и радиусных). Разбирать будем на основании короба с наружными размерами 600 х 300 мм.
Итак, начнем с распашных фасадов. Чтобы дверки открывалась, необходимо, чтобы они не терлись друг о друга и о корпус, для этого предусмотрены технологические зазоры.
Лично я предпочитаю делать зазоры по 2 мм.
Отдельно замечу, что размеры необходимо считать для каждого модуля отдельно, то есть если вы собираете кухню в которой 3 напольных ящика и 3 навесных, то размеры нужно считать для каждого ящика отдельно, то есть 6 раз — так вы застрахуете себя от ряда возможных ошибок.
Ширина фасада рассчитывается по формуле:
где w — ширина фасада, W — ширина короба, n— количество фасадов (по ширине)
Некоторые мебельщики вычитают по 4 мм, но на мой взгляд получаются слишком большие щели.
Высота фасадов. При расчете высоты нет четко выведенных формул — следует руководствоваться здравым смыслом и некоторыми нехитрыми тонкостями.
Для примера рассчитаем размеры фасадов для нескольких кухонных модулей.
Красным цветом отмечены размеры короба, синим — зазоры, оранжевым — размеры фасадов.
Итак, размеры короба 730×450 мм
Высчитываем ширину по формуле (450/1)-3 получаем 447 мм. (с боков получаются зазоры по 1,5 мм, что позволит не цеплять за соседние шкафчики, на которых будут такие же припуски).
По высоте мы решаем сделать 3 фасада из которых 2 больших по 300 мм. Учитываем, что оптимальное расстояние между соседними ящиками составляет 2-3 мм, а между столешницей и верхним фасадом 5 мм (чтобы фасад не цеплялся за каплесборник, который имеет место на кухонных столешницах). В результате, вычтя из высоты короба данные значения получаем высоту маленького фасада 121 мм
730мм — 300мм — 2мм — 300мм — 2мм — 5мм=121 мм

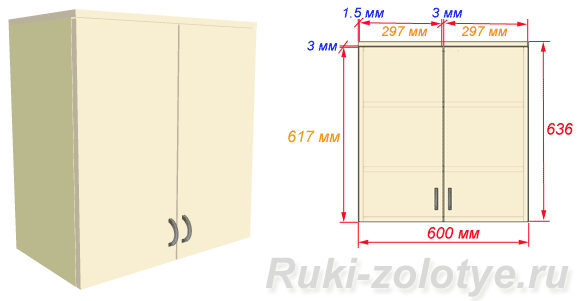

Перейдем к другому примеру: расчет фасадов для навесной тумбы. Ее особенностью является наличие двух распашных фасадов, а так же свеса верхнего горизонта, который как бы накрывает дверки, придавая всей тумбе законченный вид.
Исходя из габаритных размеров тумбы: 636 х 600 мм, высчитываем ширину фасадов. (600/2)-3 = 297.
Зная, что толщина верхнего горизонта составляет 16 мм, и сделав 3 мм зазор между ним и фасадом, мы получаем высоту фасада (636-16-3)=617
А теперь перейдем к отдельным тонкостям расчета.
1. При расчете размеров фасадов, изготовленных из ЛДСП, кромленого 2 мм ПВХ кромкой, не забудьте вычесть из размеров еще по 4 мм, как по высоте, так и по ширине (толщина кромки с двух сторон)
2. При расчете размеров распашных фасадовдля угловых шкафов, необходимо учитывать, что существует две разновидности угловых петель (+45, +30 гр). Визуально они не отличаются друг от друга, разница заметна лишь на собранном корпусе с навешаным фасадом. Поэтому схему монтажа угловых петель, которые вы приобретаете, следует уточнять у продавца. Разберем расчет для каждого на примере угловой тумбы с расстоянием между стенками (в фасадном проеме), составляющем 300 мм.
Итак, вариант 1 фасад получается вкладным его размер должен быть на 1 мм меньше ширины ниши, то есть равным 299 мм.
Вариант 2 предусматривает, наоборот накладной характер фасада. При этом фасад шире ниши на 5 мм (305 мм)
Отдельно остановимся на такой теме, как расчет дверей-купе в различных вариациях
Роликовые или шариковые направляющие, какие выбрать?
С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:
Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.
Шариковые направляющие принято крепить по центру боковины ящика.
Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.
Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.
Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).
При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.
Определение высоты и ширины двери
Начинают расчеты двери с вычисления ширины проема шкафа и его высоты.
Рассчитывается высота двери по вертикали с помощью формулы:
Высота двери купе = ВП (высота проема) — 40 мм.
Замеры габаритов проема осуществляются в нескольких точках. Уменьшение протяженности верхней направляющей на 10 мм при высоте внутреннего пространства верхнего профиля в 45 мм позволяет идеально заводить дверь в Ш-образный верхний трек и не допускать выхода роликов из полозьев. Приемлемая величина перепадов высоты не более 15 мм. Чтобы двери не скатывались, пол должен быть ровным.Либо ножки шкафа отрегулированы.
При установке дверей важно, чтобы проем шкафа был полностью закрыт. Для этого сдвижные двери монтируются внахлест с расстоянием друг от друга не более чем ширина профильной ручки. Количество перехлестов может быть таким же, как и число панелей
Вычисляется их ширина согласно следующим расчетам:
Количество перехлестов может быть таким же, как и число панелей. Вычисляется их ширина согласно следующим расчетам:
- Для двухдверного шкафа. Ширина = (Шп + 26) : 2, где Шп — это ширина проема.
- Для трехдверного шкафа. Ширина = (Шп + 26 * 2) : 3.
В формулу просвета двери-купе можно также вводить показатели щетки отбойника, с учетом величин, взятых по обеим сторонам панелей. При наличии же симметричной ручки, схема расчета по своим числовым показателям будет несколько отличаться от стандартной. В данном случае ширина сечения с 26 измениться на 32 мм.
Расчет заполнения
Створки для раздвижных конструкций изготавливаются из разных материалов – многослойной фанеры, ДСП, иногда высокопрочного стекла. Все они отличаются толщиной. Но порядок расчетов при любом заполнении дверей купе остается неизменным. Основы для всех вычислений – конфигурация профиля для окантовки (то есть особенности его разреза) и стандартные размеры плитной (листовой) продукции.
- Высота. Для проема она уже определена. Остается отнять удвоенную толщину направляющей (верх + низ). При установке дверей купе в расчет принимается и уплотнитель. У его материала своя толщина, которую необходимо умножить на 2 и отнять произведение для получения искомой величины.
- Ширина. Также ничего сложного. Если заполнение делается в металлическую «окантовку» (каркас), то учитывается толщина «ребер» жесткости. Соответственно, ее суммарное значение отнимается от рассчитанной ширины двери.
При самостоятельной сборке раздвижных конструкций используются индивидуальные чертежи, разрабатываемые применительно к местным условиям. Главное – понять принцип вычисления размеров дверей, будь-то шкаф купе или створки в проеме стены. А все остальное – лишь незначительные нюансы, которые учесть совсем несложно. К примеру, толщину перегородки планки-разделителя, конструктивные особенности ручки и тому подобное.
Что нужно учесть при расчете размеров фасадов на мебель
О том, как рассчитывать размеры фасадов углового шкафа я уже писала здесь. Сейчас речь пойдет об обычных.
Выделяют два типа фасадов – накладные и вкладные (внутренние).
По общепринятому стандарту, накладные фасады любой мебели и любого плана (распашные, выдвижные) должны быть уменьшены на 3-4 мм от габаритов шкафа/ниши, которую они закрывают. Для внутренних фасадов действует то же правило, но за основу расчета берутся внутренние размеры ниши.
Честно говоря, я спокойно отношусь к отхождению от общепринятых норм в расчете фасадов мебели. Вся прелесть самостоятельного изготовления мебели своими руками или под заказ в этом и состоит, что можно реализовать какие-то нестандартные решения.
Можно ли сделать зазоры на фасадах меньше?
На моей памяти был заказчик, который очень сильно хотел, чтобы фасады кухни очень плотно примыкали друг другу, образовывали некий эффект монолитности. Причем ему принципиально было, чтобы край фасадов был максимально прямой, без скруглений. По этой причине МДФ фасады были забракованы сразу же. Как «скругляет» край ПВХ толщиной 2 мм и даже 1 мм его категорически не устраивало.
Специально «под него» закупался ПВХ толщиной 0,4 мм.
Размер фасадов был уменьшен всего на 2мм без учета толщины кромки. Заказчик лично проверял и утверждал все размеры фасадной части, которые ушли в производство – настолько принципиален ему был внешний вид мебели. Ну и естественно, был предупрежден о минимальном люфте для открывания дверей и ящиков, во избежание их шорканья друг от друга. Самый тонкий момент был – это большие выдвижные ящики по низу кухни. Это естественно, что они немного проседают, стоит их только загрузить «под завязку». Регулируются же они при установке кухни пустые. А груженные вполне могут «зайти» друг на друга, начать шаркаться при открывании, если люфт между ними – в его случае всего 1 мм – минимален. Но заказчик клятвенно пообещал их сильно не грузить и претензий по этому поводу не предъявлять.
Можно ли сделать зазоры на фасадах больше?
Был в моей практике и обратный случай. Когда огромными зазорами между фасадами подчеркивался особый дизайн мебели. Выглядело это действительно очень интересно и стильно. У меня сохранилось только фото обувницы и не в очень хорошем качестве. Но принцип расчета фасадов шкафа по снимку виден.
Корпус мебели под такие дизайнерские приемы тоже адаптируется. Чтобы не видно было щелей между дверцами, в которые «светятся» все внутренности.
Есть один нюанс, если вы захотите воспользоваться таким же решением – уменьшить дверцы относительно корпуса, чтобы было видно боковины. Если фасады распашные, то крепятся они не на обычную петлю 90 градусов, а полунакладную, специально разработанную для открывания на «пол-торца». Более подробно о петлях можно прочитать здесь. Соответственно уменьшать дверцы надо на величину «пол-торца», то есть 8-10 мм.
Для выдвижных ящиков размер фасадов при его значительном уменьшении относительно краев ниши никак не влияет на его способность выдвигаться.
Встроенный шкаф-купе (пример расчёта)
Высота: 2500 мм.
Ширина: 1900 мм.
Глубина: 600 мм.
Обрамление дверей — Шампань (Оптима)
Цвет видимых частей шкафа-купе — под дерево, наполнение — под дерево.
Шкаф без задней стенки, без пола и без одной боковой.
Расчет дверей шкафа-купе. При расчете дверей шкафа-купе необходимо помнить, что по технологии на каждую пару дверей обязателен нахлест, который составляет в данном случае 20 мм и регулировочный зазор по высоте не менее 45 мм. Следует так же помнить, что во всех случаях необходимо учитывать толщину ДСП боковых стенок и фальшпанелей шкафа-купе (16 мм).
Формула расчета ширины дверей шкафа-купе выглядит так: Высота проема (2484 мм) — регулировочный зазор (45 мм) = 2439 мм (высота двери) Ширина проема (1884 мм) + нахлест (20 мм) / на количество дверей (2 шт.) = 952 мм (ширина двери).
Чтобы узнать стоимость данной двери, нужно найти в «Таблице расчета» соответствующую группу дверей: Дверь-купе «Оптима» (Раум+) ДСП, в графе «Размер 1» проставить высоту двери 2439 мм, в графе «Размер 2» ширину 952 мм, в графе «Кол-во» — количество, в последней графе появиться стоимость дверей = 8749 руб.
Для дверей-купе необходим комплект двухполосных направляющих, 700 р./п.м. Для расчета стоимости направляющих в строке К-т направляющих «Оптима» (Раум+) в соответствующих графах проставляем длину и количество. Получаем 1319 руб.
Расчет корпуса шкафа. В случае корпусного шкафа требуются две боковые панели, крыша, пол, задняя стенка. Рассматриваемый шкаф — «частично встроенный», из корпусных элементов требуется только одна боковая панель и крыша. Все детали из ДСП считаются по площади. Следовательно, формула расчета боковой стенки равна: Высота шкафа (2500 мм — 16 мм(толщина крыши) = 2484 мм) х на глубину (600 мм) х стоимость ДСП 16 мм «Egger» панель. 28 цветов дерева (957 руб/кв.м.) и прибавляем стоимость кромки ПВХ 2 мм (55 р./м.п.).
В «Таблице расчета» в строке ДСП 16 мм «Egger» панель. 28 цветов дерева в соответствующих графах проставляем размеры боковой панели: высота/длина, ширина/глубина, количество. В последней графе видим стоимость с учетом ПВХ 2 мм = 1563 руб. Так же рассчитывается крыша(потолок) шкафа: 1900 х 600 х 1 х (957 (+ПВХ)) = 1195 руб.
Расчет внутреннего наполнения из ДСП. Двери-купе занимают 100 мм от глубины шкафа. Следовательно, перегородка на 100 мм меньше в глубину, чем боковая стенка шкафа-купе: габаритная глубина 600 мм — 100 мм = 500 мм, высота шкафа 2500 мм — 16 мм(толщина крыши) = 2484 мм. Полки рассчитываются за вычетом толщин боковых панелей и перегородок: 1900 (габаритная ширина) — 16 (боковая панель) — 16 (перегородка) = 1868/2 = 934 мм при глубине 500 мм. В «Таблицу расчета» размеры и количество проставляются аналогично корпусным деталям, только для экономии можно изменить цвет ламината (ДСП 16 мм «Egger» БЕЛЫЙ — 736 р./кв.м.). Стоимость перегородки = 1051 руб. и 5шт. полок = 1870 руб.
Штанга. Ширина проема шкафа-купе, где установлена штанга для одежды (934 мм) х стоимость погонного метра штанги с креплением. В «Таблице расчета», строка — «Вешало труба-круг. хром с крепл.», проставляем длину и количество. Получаем 286 руб.
Сетчатая полка для обуви. Сетчатое наполнение рассчитывается по стоимости погонного метра. Ко всем сетчатым полкам требуются дополнительные крепления. В данном случае нам понадобится обувная сотовая полка с креплением. Ширина проема шкафа-купе, где установлена полка для обуви (934 мм) х стоимость погонного метра(515 р.) + комплект креплений для сотовой обувной полки (148 р.). В «Таблице расчета», строка — «Полка обувная с креплением», проставляем длину и количество. Получаем 629 руб.
Последним пунктом в расчете шкафа-купе является подсчет «шлегеля» — противопыльных щеток(55 р./п.м.), «позиционеров»(100 р./шт.) и «мебельных уголков»(14 р./шт.). В данном варианте шкафа достаточно 32 уголка(448 руб.). Эти элементы в «Таблице расчета» рассчитываются автоматически (уголки обязательны) = 1185 руб.
Общая стоимость встроенного шкафа-купе алюминиевой системы «Оптима» (Раум+), рассматриваемого в данном примере с учетом доставки и монтажа, без учета скидок, составит: 17952 руб. + Установка 12% (но не менее 1500 руб.) + Доставка = 21004 руб. Действует система скидок до 15%
Выбор и покупка системы
Покупка качественной профильной системы — залог долговечного пользования мебелью. Например, российский производитель RIAL.PRO предлагает качественные алюминиевые профили для шкафов-купе разнообразной конструкции. Фирменный профиль выполнен из легкого и прочного сплава. Такая конструкция прослужит не один десяток лет и не потеряет первоначального вида.
В зависимости от задач, выбирают один из таких вариантов систем:
- нижнеопорная. Позволяет использовать массивные и габаритные двери, создавать шкафы любых размеров;
- подвесная. Используется для создания компактных межкомнатных перегородок без порогов.
Только качественная алюминиевая система для шкафов-купе служит долгие годы без поломок и внешних изменений. Поэтому продукция RIAL.PRO имеет популярность на российском рынке.
Основные компоненты шкафа-купе
Шкафы могут быть корпусными и встроенными, прямыми, угловыми и Г-образными. Но, в любом случае они состоят из таких основных деталей:
- неподвижные детали изделия. К ним относятся направляющие вверху и внизу дверного проема. Они располагаются в один или несколько рядов, в зависимости от количества дверей.
- подвижные детали. Раздвижные двери имеют каркас из алюминиевого профиля. Вставки или наполнение дверей выполняется из различных материалов. Обычно это ЛДСП или МДФ.
Как рассчитать вес фасадов
Расчет веса фасадов важен, если заведомо берется нестандартно большой размер и есть сомнения в прочности крепежа. По умолчанию рекомендуется не делать ширину распашного фасада больше 500-600 мм. Петля может не выдержать вес дверцы и со временем ее либо вырвет, либо она перекосится без возможности регулировки. Перекосится – то есть провиснет незафиксированный край.
Но в большей мере на неспособность петли «держать» горизонтальную регулировку определяет вес
Поэтому важно на этапе проектирования все проверить, соотнести закладываемый вес фасадной части относительно несущей способности крепежа, озвученной в рекомендациях производителя. Рассчитать вес фасадов можно, опираясь на следующие примеры:
Используете в производстве ЛДСП других производителей и МДФ другой плотности и толщины? Просто узнайте исходные данные на официальных сайтах производителей и произведите аналогичные действия. Расчеты будут верны, если использовать их принцип, чтобы посчитать вес фасадов из акрила, стекла, массива, фанеры и других материалов.
Источник
Расчёт ширины дверей купе
Рассчитывая ширину дверей купе, необходимо учитывать, чтобы
получился их перехлест на ширину ручки.
| Рис. 3. Размер перехлеста дверей купе из асимметричного профиля |
Формула расчета ширины дверей купе:
|
| Рис. 4. Размеры двери купе |
Учитывать или нет
|
Какой будет расчёт ширины
дверей купе для
симметричной ручки?
Для симметричной ручки расчет будет другой, потому что её ширина, если посмотреть на сечение,
равен 32 мм
Поэтому в расчёте меняем 26 мм на 32 мм.
Для того, чтобы это понять, обратите внимание на
поперечное сечение профилей симметричной и асимметричной
ручек дверей купе (рис. 5-6) .
|
Рис. 5. Сечение профиля асимметричной ручки |
|
Рис. 6. Сечение профиля симметричной ручки |
