Система водяного отопления дома разновидности, схемы, сравнение

Угол наклона трубы отопления при естественной циркуляции

И это утверждение тоже в корне неверно. Как уже объяснялось выше, циркуляция возникает не от того, что вода движется сверху вниз «самотеком», хоть иногда систему так и называют. Движение происходит из-за разницы веса воды в закольцованной схеме. Если ее разомкнуть, вода, конечно, двигаться по горизонтальным участкам не станет. А вот при соблюдении прочих условий, циркуляция будет, даже если горячей воде придется подниматься вверх по контруклону. И это совершенно естественно. Ведь поднимается же она от котла по совершенно вертикальному коллектору. Просто снизу ее подпирает холодная вода с большим весом. Таким образом, самотечная система отопления частного дома без уклона тоже будет работать.

Однако смысл в том, чтобы делать лежаки с уклоном в сторону движения теплоносителя, все же присутствует. Дело в том, что в водяной системе с естественной циркуляцией, как и с принудительной, всегда будет собираться воздух. Он будет выделяться из воды при нагревании или будет попадать в систему при пополнении теплоносителя.

В принудительной системе насос разгонит этот воздух и теплоноситель будет двигаться вместе с ним. А в гравитационной системе скорость движения низкая. Поэтому воздух, собравшись в какой-либо точке, образует пробку, которая будет препятствовать движению воды.

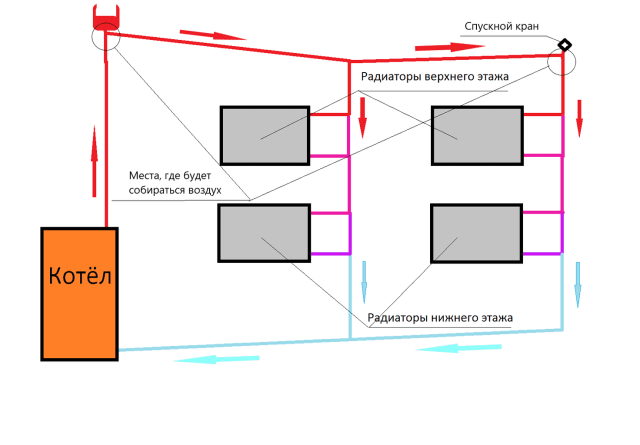

Неправильный уклон самотечной системы отопления

Такую воздушную пробку можно удалить, установив в самом высоком месте системы кран для спуска воздуха. Однако если таких мест сбора воздуха будет несколько, обслуживание системы будет затруднено.

Неправильный уклон самотечной системы отопления

Если уклоны (не обязательно их делать большими) будут равномерными и не будет контруклонов, при заполнении системы весь воздух будет выдавливаться к спускному крану.

Схемы подключения радиаторов в частном доме

Двухтрубная вертикальная схема

Этот принцип подключения отопительных приборов чаще всего используется в многоэтажных домах. Горячая вода подается по вертикальной трубе вверх (по стояку), проходит через радиаторы, а затем стекает вниз. Схема применима в системах с принудительной и с естественной циркуляцией теплоносителя, но более эффективна при наличии циркуляционного насоса.

Ее несомненным достоинством является возможность раздельного регулирования нагрева отопительных приборов. Для этого на подающей трубе устанавливается регулировочный кран, позволяющий менять расход теплоносителя. Запорная аппаратура на обратной трубе не устанавливается.

Недостатком такой разводки является двойной расход труб для подачи и для обратки.

Для одноэтажных частных домов более приемлемы двухтрубные горизонтальные схемы.

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

• количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета

Советы по расчету и монтажу закрытой теплосистемы

Не стоит устанавливать слишком мощные котлы, насосы и радиаторы. Это увеличит затраты на отопление и приведет к шуму в трубах и батареях, вызванному слишком высокой скоростью движения воды.

Для теплосистемы, работающей на воде, удобнее установить автоматическую подпитку. Соедините подающую линию с контуром холодной воды и поставьте редукционный клапан. Внутри клапанного устройства находятся мембрана и пружина, которые при повышении давления поднимаются и открывают ток воде. При падении давления эти элементы возвращаются на место и ток воды прекращается.

Многих интересует, можно ли покупать китайские расширительные баки и насосы. Сейчас компании этой страны выпускают качественные элементы теплосистем, работающие не хуже изделий известных брендов. Нужно ориентироваться на цену – слишком дешевое оборудование не может быть качественным.

Такой подход гарантирует:

• правильную и безопасную работу оборудования и всех подключенных элементов и систем
• бесперебойную подачу тепла и горячей воды
• оптимальную работу оборудования и всех подключенных к нему элементов
• долгий срок службы системы
• отсутствие необходимости ремонта оборудования и элементов
• высокий уровень безопасности
• высокий уровень функциональности и продуктивности

Отопительная и ГВС система загородного дома или дачи – это сложная и ответственная инженерная задача, которая требует специализированных знаний и определенного подхода. Поэтому специалисты отрасли настоятельно рекомендуют пользоваться только услугами профессиональных работников или монтажных компаний.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Монтаж системы отопления частного дома

Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.

В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.

Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:

монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;

трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;

исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;

обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.

Порядок выполнения монтажа системы отопления:

• установка котла;
• разводка труб;
• установка радиаторов;
• состыковка радиаторов и труб с установкой терморегуляторов;
• установка расширительного бачка и насоса;
• подключение котла к системе.

Два способа балансировки систем своими руками

Процедура предназначена для равномерного распределения теплоносителя по радиаторам. Её цель создать одинаковую температуру в каждом обогреваемом помещении.

Балансировку делают одним из двух способов:

1. По количеству теплоносителя.
2. По температуре радиаторов.

Первый тип используют при точных значениях расхода теплоносителя. Расчёт этого показателя проводят при проектировании отопления. Для балансировки понадобятся регулировочные арматуры, установленные возле радиаторов, и специальный прибор для настройки, который подключают к трубам обратного тока.

Благодаря приспособлению определяется расход теплоносителя на текущий момент, затем с помощью арматур его регулируют.

Внимание! Такой метод балансировки точен, но требует дорогого оборудования и умения с ним обращаться. Второй тип используется в случаях, когда нельзя применить первый

Для настройки потребуются регулировочные арматуры, установленные на обратках возле радиаторов

Второй тип используется в случаях, когда нельзя применить первый. Для настройки потребуются регулировочные арматуры, установленные на обратках возле радиаторов.

А также необходим термометр, желательно инфракрасный. Балансировку производят отдельно для каждой батареи. Арматуры открывают по очереди: первую на половину оборота, вторую на один, третий на полтора и так далее.

На последней, вне зависимости от количества радиаторов, вентиль открывают полностью. На каждой трубе начиная с первой замеряют температуру, а затем регулируют её при помощи арматур. Этот метод прост в исполнении, но результатом является неточно сбалансированный контур.

Предотвращение перемерзания системы отопления

Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь.

Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

Однако у идеи использования антифриза существуют свои минусы:

• антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
• удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
• у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
• при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
• пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
• пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
• при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

Причем проект с применением антифриза будет значительно дороже, чем система водяного отопления. Поэтому его использование пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

Основные элементы контуров отопления

Частные дома обогреваются системами отопления. В них применен удобный и универсальный способ доставки тепла с помощью теплоносителя. Греть теплоноситель можно различными способами. Часто владельцы используют несколько приборов нагрева воды.

Любая схема отопления в частном доме состоит из составных частей:

1. генератор тепла (котел);
2. действующая схема системы отопления частного дома, включая арматуру и оборудование;
3. контрольные и отопительные приборы.

При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Вариантов немного, их всего два:

• однотрубная схема — все батареи подключены к одной трубе, по которой идет подача и «обратка»;
• двухтрубная схема — раздельные трубы для подачи и «обратки».

Определить, какая схема частного дома отопления оптимальна, трудно, особенно для неспециалиста, поэтому обязательно стоит проконсультироваться у профессионала. Большинство специалистов по контурам отопления убеждены, что двухтрубная схема отопления частного дома оптимальна. Существует ошибочное мнение о меньших затратах на однотрубную систему.

Мнение многих специалистов обратное — однотрубная система обходится дороже и она сложнее в настройке и регулировке. Принцип ее работы — последовательное движение жидкости по радиаторам, значит, от батареи к батарее температура падает, поэтому нужно увеличивать мощность системы. Магистральная труба выбирается большего диаметра. Кроме того очень сильно взаимное влияние приборов отопления друг на друга. Это влияние затрудняет автоматическое управление.

Установка воздушного отопления

Планировка отопления должна проектироваться ещё в начале строительства жилищного помещения. Начинается она, прежде всего с выбора продукта нагревания. Зачастую, выбирают тепло-генераторы, которые работают на природном и жидком газе. Марка, размеры и технические характеристики генератора подбираются, в зависимости от площади помещения. Высококачественные тепло-генераторы производятся в Финляндии, Норвегии и Швеции.

К тепло-генератору, также необходимо приобрести следующие дополнительные устройства для безопасного и экономного отопления помещения:

1. Воздуховоды. Это специальные трубы, созданы для циркуляции теплого воздуха. Они бывают жесткие и гибкие. Жесткие воздуховоды производятся с высококачественной оцинкованной стали. Их разделяют на прямоугольные (дает возможность уменьшить размер вентиляционных каналов при установке подвесных потолков) и круглые (из-за отсутствия фланцевых соединений стоят немного дешевле, чем прямоугольные). Гибкие воздуховоды разделяют на изолированные (изолированы они специальным материалом из полиэфирных волокон, толщиной 25 мм.) и неизолированные (толщина стенки — от 180 до 200 мм.), которые изготовлены из специальных металлизированных элементов.
2. Специальные металлические решетки, которые будут служить для подачи и забора теплого воздуха.
3. Скотч, сделанный из алюминия. Он предназначен для герметизации воздуховодов.
4. Специальные инструменты для монтажа и работы с оцинкованной сталью.

Ну и, в заключении хотелось бы ещё раз подчеркнуть основные преимущества системы воздушного отопления для загородного дома и других жилищных помещений:

• поддерживает все условия комфорта, тепла и уюта в доме, выполняя поддержку температуры, влажности и чистоты воздуха в помещении, с помощью автоматизированной системы;
• отсутствие труб и радиаторов, теплый воздух подается только в встроенных системах отопления в потолках и стенах дома, маленькие решетки лишь дополнят красоту любого помещения;
• экономия денежных средств, выполняется, благодаря отсутствию в таких системах промежуточного носителя тепла, воды;
• надёжная эксплуатация, с гарантией в 20 лет;
• дополнительная установка ультрафиолетового ионизатора позволит утилизировать вредные для здоровья, бактериологические организмы;
• установка специальных, дополнительных угольных фильтров даст возможность поглощать различные неприятные запахи;
• очистка воздуха может осуществляться обычным, или же электронным фильтром;
• высокий уровень автоматизации, которая позволит только то количество тепла, которое задаст владелец дома.
