Печное отопление частного дома и дачи, выполненное своими руками, с водяным контуром и без него

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Тепловая мощность заводских изделий указана в паспортах оборудования

Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи

Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

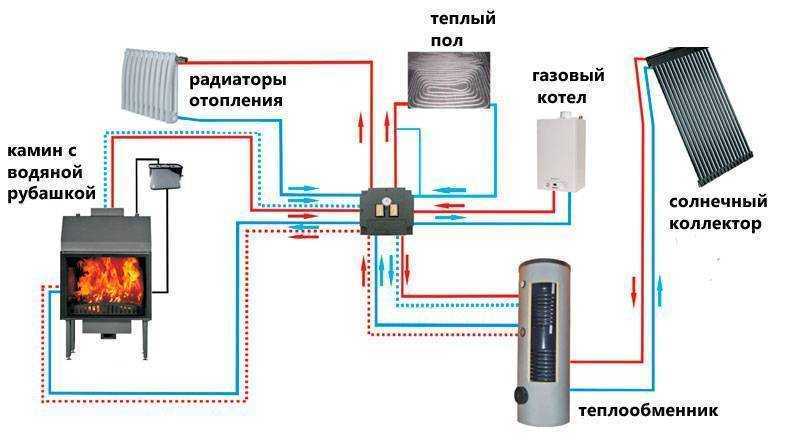

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления

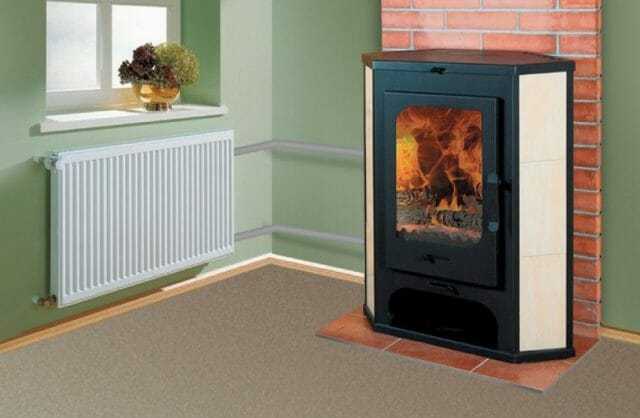

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

Требования к печному отоплению

Традиционная конструкция печи

Традиционная печь представляет собой конструкцию из кирпича, в которой есть топка, зольник и дымоотводная система. Последняя играла немаловажную роль, так как нагрев дома происходил за счет теплоты угарных газов, которые проходили по сложной системе каналов.

Однако для домов с большой площадью такая схема не эффективна. Поэтому предпочитают делать водяное отопление от печки своими руками. Для этого в топку устанавливают теплообменник для нагрева теплоносителя – воды, воздуха или для генерации пара. Такая схема позволит повысить КПД отопления и значительно увеличить площадь обогрева в доме.

Рекомендуется располагать печь не с несущей стеной, чтобы можно было обустроить систему дымоходных каналов;
Материал изготовления пола и стен в районе печи должны быть не горючими;
Обязательная установка защитной дверцы в поддувало и топку;
Составление графика очистки дымохода от сажи и копоти. Эта процедура должна проводиться не реже 1 раза в 2 месяца и перед каждым отопительным сезоном.

Как построить печку с водяным отоплением своими руками? Сначала необходимо выбрать оптимальную конструкцию, которая будет отвечать требованиям конкретного дома. Существует множество схем постройки — от самых простых конструкций до сложных с лежаками и духовыми шкафами.

Предотвращение перемерзания системы отопления

Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь. Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

Однако у идеи использования антифриза существуют свои минусы:

антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично. Причем, проект с применением антифриза будет значительно более дорогой, чем система водяного отопления. Поэтому использование антифриза пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

Особенности устройства печного отопления

При выборе печного отопления одной из самых частых ошибок становится мысль о том, что сначала нужно построить дом, а уже потом начать заниматься кладкой отопительного устройства. Дом и печь следует воспринимать как два тесно взаимосвязанных друг с другом объекта, требующих комплексного подхода и тщательного расчёта.

«Пляши от печки!» – именно так звучит девиз печников. Это значит, что прежде чем приступить к строительству, необходимо:

Понять, какая печь вам нужна;
Рассчитать ее размеры и массу;
Определить место ее установки в доме.
Рассчитать нагрузку от нее на фундамент или перекрытия.
Продумать систему дымоотвода.

Образно говоря, не печка строится внутри дома, а домик возводится вокруг печки!

Алексей Телегин:

– Бывает так: застройщик сначала возведёт дом, накроет кровлю, сделает отделку и потом вдруг вспоминает об отоплении и хочет поставить печь. Тут и выясняется, что она просто не «вписывается» в помещение. Приходится решать эту проблему, переделывать или усиливать фундамент, ломать и перестраивать перекрытия и стропильную систему.

– Только в случае, если у вас есть проект или эскиз печи, можно привязать её к плану дома.

Поэтому возведение печки следует разбить на ряд последовательных этапов. А именно:

1. Проектирование. На этом этапе:

выбираем тип и конструкцию печи;
предварительно определяем место под нее;
рассчитываем безопасные расстояния в местах пересечения и примыкания ее поверхности к полу, потолку, перекрытиям, кровле, стенам, перегородкам;
продумываем ее внешний вид, отделочные материалы, фактуру поверхности.

2. Контроль. На этом этапе нужно убедиться, что все работы ведутся в соответствии с проектом.

Также необходимо заранее подобрать правильный материал для изготовления печи и дымохода. Лучше применять полнотелый кирпич пластического формования, так как кирпич сухого прессования не выдерживает высоких температур.

3 Характеристики печей во время эксплуатации

Обустроенная печь-котел для отопления дома выполняет две важные функции — обогрев помещения и поставка горячей воды.

У отопительного оборудования есть масса преимуществ:

1. За час работы обычная печка может выделить до 7000 Ккал энергии, что будет достаточно для отопления дома с небольшой площадью. Печка-котел, в свою очередь, имеет энергии для отопления дома и бани, а также подачи горячей воды, что существенно экономит бюджет.
2. Такая система комбинации котла и печки может обеспечить максимальную производительность при минимальных затратах.
3. Основным топливом для конструкции являются дрова. Хотя можно использовать пеллеты, уголь и опилки. Все они очень дешёвые и доступные.
4. Встроив котёл в печь для отопления своими руками, не нужно будет целый день топить, чтобы в доме было тепло и постоянно была горячая вода. Потребуется всего одна закладка дров, и на одни сутки этого будет достаточно.
5. Коэффициент полезного действия по сравнению с обычными печками может достигать даже 90%.
6. Используя чертежи и современные технологии, материалы и инструменты, такое оборудование может самостоятельно сделать даже неопытный мастер.

https://youtube.com/watch?v=rkTbJntZC6Q

Выбор самого оптимального варианта

В уже построенном доме массивную кирпичную печь поставить будет сложно. Водяное отопление в этом случае лучше всего организовывать на базе металлической буржуйки, которую разрешается ставить на усиленный деревянный пол без заливки фундамента.

Однако если есть возможность сделать фундаментную основу как положено, то предпочтение стоит отдавать более надежной печной конструкции из кирпича.

Водяной контур по дому для дровяной печи лучше всего делать из толстых стальных труб и с естественной циркуляцией теплоносителя

Установка в рассматриваемый отопительный контур циркуляционного насоса и/или гидроаккумулятора – это пустая трата денег и ноль дополнительной пользы. Они лишь усложнят монтаж системы. А при отключении света эти устройства и вовсе создадут проблемы. Тогда как вариант обогрева без них при проблемах в электросети продолжит спокойно отапливать дом.

Приступаем к монтажу контура

Собирание сооружения происходит по тому же принципу, что и в других системах отапливания. Не забудьте учесть один нюанс, при таком виде обогрева, возвращающаяся масса воды поступает в печь уровнем выше.

Приступаем к монтажу контура

Движение тепловых масс при таком виде нагрева может быть трех видов:

Естественное – предусматривает монтаж труб под самым большим углом, который возможно сделать. В зоне стыковки трубки и печи нужно сконструировать разгонную часть, для этого ее направляют вверх до 1-1,5 м, а после направить вниз к батареям.
Принудительное – поднимает на 30 % КПД. При составлении схемы необходимо предусмотреть насос, который даст нужное давление. Но не рекомендуется для отопления использовать исключительно этот вид циркуляции, так как при отключении электричества или поломки насоса, носитель закипит и механизм встанет.
Комбинированное – предусматривает соединение монтажа труб из первого пункта с электрическим насосом, который нужно подключать в конструкцию так, как показано на 4 схеме. Это сочетание позволит работать от электросети насосу, а при отсутствии тока, движение внутри системы будет продолжаться естественным образом.

Недостатки

Вместе с множеством положительных моментов, конечно же, есть и отрицательные стороны использования печного отопления.

Первоначальный запуск требует значительного количества времени. Еще некоторое время потребуется для прогрева массива печи, пока он начнет отдавать тепло внутрь здания.

Для работы печного отопления требуется участие человека. Автоматизировать процесс практически невозможно. Печная система отопления имеет низкий КПД. Повышению его способствуют увеличение длины дымовых каналов – оборотов, увеличение наружной поверхности, а также правильное положение задвижки дымохода в течение процесса топки. Дрова необходимо заготавливать заранее, чтобы обеспечить просушку.

Хорошая печь должна быть массивной и иметь достаточно большой объем. Причем весь этот объем должен находиться внутри здания, уменьшая полезную площадь комнат. Решение об устройстве печного отопления должно приниматься на этапе проектирования зданий, так как печи очень часто требуют наличия фундамента.

Схемы для возведения печи отопления

Схема печи с варочной поверхностью

Прежде всего необходимо определиться с функциональными возможностями будущей печи. Будет ли она служить только для нагрева теплоносителя или иметь другие возможности. Чаще всего кирпичная печка с водяным отоплением делается вместе с варочной поверхностью, что очень актуально для загородных домов.

Также дополнительно рекомендуется сделать сложную систему дымоходных каналов. При прохождении по ним горячих угарных газов будут нагреваться стенки, а тепло передаваться в помещение. Однако они могут занимать до 70% от всего объема печи, что не всегда возможно для домов с небольшой площадью.

Порядовка простой печи

Как сделать отопление от печки «с нуля» своими силами? Прежде всего нужно определиться с ее месторасположением. Боковые стенки конструкции будут аккумулировать тепло и передавать воздуху в комнате. Только тогда отопление частного дома от печки будет по-настоящему эффективным.

Теплообменник должен располагаться в топочной камере в ее задней части. Его необходимо изготовить самостоятельно или заказать по чертежам. Увы, но отопление частного дома от печки не имеет заводских теплообменников. Их конфигурация полностью зависит от конструкции печи, ее размеров.

Пример банной печи

После выбора определенной схемы можно приступать к строительству печи. Оптимальным вариантом будет приобрести уже готовую стальную модель и обложить ее защитным слоем огнеупорного кирпича. Но если нужно действительно большие и мощные печки для дачи с водяным отоплением – рекомендуется сделать ее самостоятельно.

Строительство печки для отопления дома на дровах начинается с возведения фундамента. Он не должен быть привязан к общедомовому. Для этого нужно залить бетонную стяжку в грунте, а ее высота должна быть выше уровня пола на 5-7 см. Затем можно приступать непосредственно к возведению конструкции:

Согласно выбранной схеме укладываются первые ряды до зольника.
Устанавливается дверца поддувала и облаживается кирпичом. Ее стандартный размер равен 19,5*24 см, изготавливается из чугуна.
По такому же принципу делается камера сгорания.
Дымоход лучше всего установить готовый круглого сечения. Так паровое отопление от печки будет эффективнее – отсутствие вихревых потоков газа не скажется на тяге.

Для топочной укладки камеры и зольника лучше всего использовать шамотный огнеупорный кирпич. Облицовку печи можно выполнить обыкновенным силикатным, так как он обладает хорошей теплоемкостью.

Обязательные условия при монтировании

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см, иначе она будет кипеть, а это недопустимо.

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см

Змеевик должен быть толщиной не меньше 5 мм. Если вы используете для сжигания уголь, то стенки должны быть еще толще, в противном случае они просто прогорят.

Соблюдайте при монтаже дистанцию от стенок растопки. Оставляйте не менее 2 см, этого расстояния будет достаточно, учитывая расширения змеевика при нагревании.

С особой осторожностью отнеситесь к пажароопасности всей конструкции. Внутри печи должны быть расстояния между деревянными перегородками и стенами, так как простное соприкасание этих деталей грозит возгоранием

Оптимально сделать отделку из кирпича или другого огнеупорного материала.

Приступаем к монтажу контура

Движение тепловых масс при таком виде нагрева может быть трех видов:

Естественное – предусматривает монтаж труб под самым большим углом, который возможно сделать. В зоне стыковки трубки и печи нужно сконструировать разгонную часть, для этого ее направляют вверх до 1-1,5 м, а после направить вниз к батареям.
Принудительное – поднимает на 30 % КПД. При составлении схемы необходимо предусмотреть насос, который даст нужное давление. Но не рекомендуется для отопления использовать исключительно этот вид циркуляции, так как при отключении электричества или поломки насоса, носитель закипит и механизм встанет.
Комбинированное – предусматривает соединение монтажа труб из первого пункта с электрическим насосом, который нужно подключать в конструкцию так, как показано на 4 схеме. Это сочетание позволит работать от электросети насосу, а при отсутствии тока, движение внутри системы будет продолжаться естественным образом.

Правильное размещение печи

Как и в старину строить дом начинают с планирования размещения печи. Есть некоторые правила, которых следует придерживаться:

Площадь помещения должна быть больше 16 квадратов.
Не стоит устанавливать близко с каменной стеной, тогда большая часть тепла будет передаваться в наружную часть дома. А в деревянных домах это вовсе не рекомендуется в целях пожарной безопасности.
Тяжелая печь со временем разломает любые лаги и стропила, поэтому для кирпичной печки нужен отдельный фундамент.

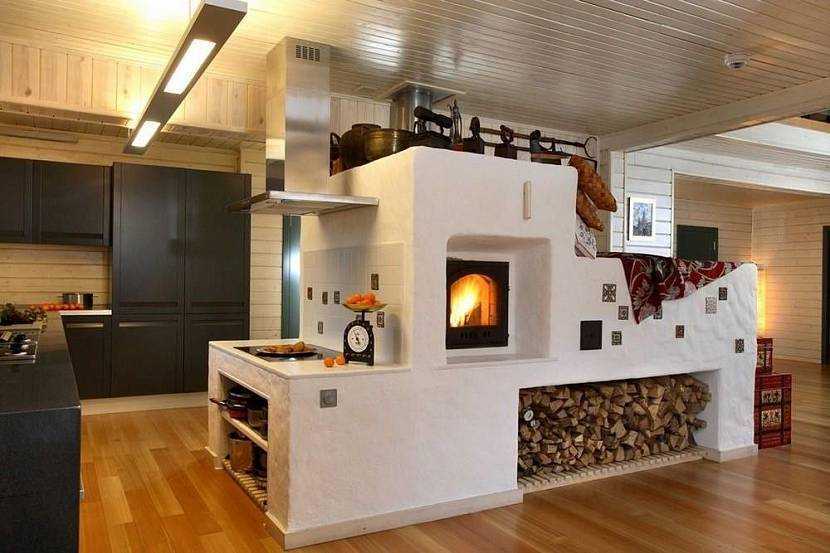

Большая печь с хранилищем для дров и с лежанкой разделяющая кухню и гостинную

Таким образом, например, ставили печи в старину, во многих деревенских избах. Печь располагается по центру, а комнаты по ее периметру. Это классический вариант размещения печи. Отапливается весь дом одновременно.

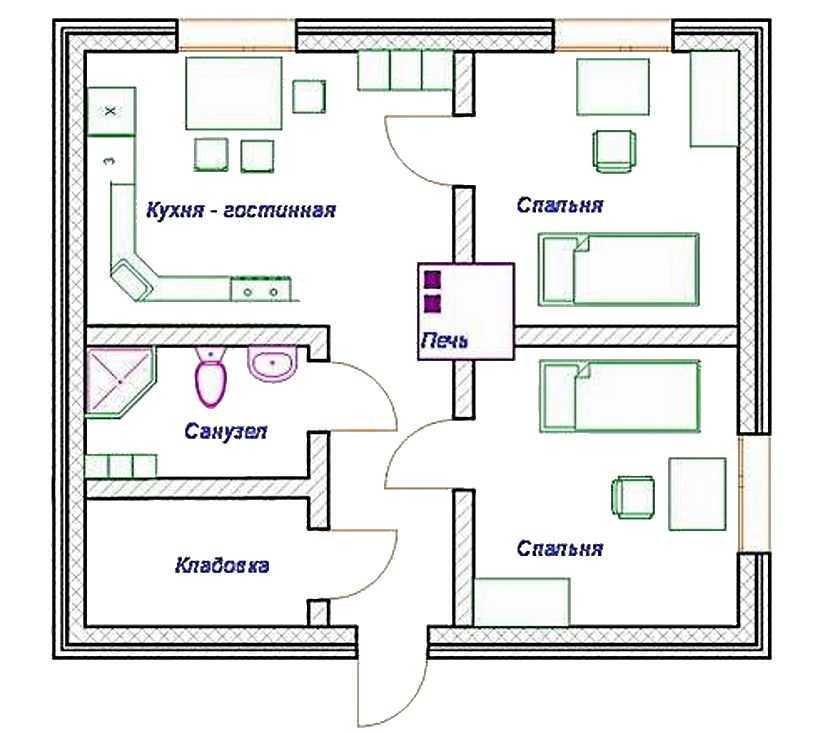

Классическая схема размещения печи

Если планировка состоит из двух комнат: общей комнаты и кухни, то разумней основную часть вынести в комнату, а варочную поверхность и топку на кухню.

Отопление с помощью воздушного контура

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в дешевизне и доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Принцип функционирования воздушного отопления на базе печи или камина заключается в передаче теплого потока, подогретого до рабочей температуры в теплообменнике или в котле. Воздух поступает либо сразу в помещение, либо через воздуховоды. Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды. Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции регулируя ее режим можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения. Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Основные преимущества воздушного отопления по сравнению с водяным:

высокий КПД;
безаварийность;
отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

Несмотря на это, системы воздушного отопления на базе печей или каминов не получили пока широкого распространения. Гораздо чаще в индивидуальном малоэтажном строительстве для обогрева помещений применяют водяной контур.

Положительные стороны

Применение печек для отопления домов имеет длинную историю. Они и до сих пор часто используются благодаря многим преимуществам, недоступным современным обогревателям:

полная автономность и независимость от внешних факторов при наличии запаса топлива. Для эксплуатации такого отопления нет необходимости в наличии электричества, газа, воды;
стоимость устройства печей в несколько раз ниже стоимости установки оборудования для использования иных видов отопления;
периодичность процесса и доступность дров в некоторых регионах в совокупности с их невысокой ценой делают такой вид отопления экономным.

При наличии достаточных навыков реально выполнение печного отопления для частного дома своими руками. В его конструкции чаще всего отсутствует жидкий теплоноситель, в качестве которого используется вода. Это делает возможным останавливать процесс топки надолго и возобновлять его в любое время, независимо от каких-либо условий. Последний фактор наиболее актуален для зданий с временным присутствием людей, например, для дач, садовых домиков. Впрочем, водяное отопление при желании можно добавить, если установить трубы и радиаторы.

При устройстве печи существует возможность различных вариантов исполнения. На стадии строительства печи можно выполнить ее в виде камина, предусмотреть в конструкции лежанки, сушилки, кухонные плиты, встроить баки для подогрева воды.

Предотвращение перемерзания системы отопления

Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Однако у идеи использования антифриза существуют свои минусы:

антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

Причем проект с применением антифриза будет значительно дороже, чем система водяного отопления. Поэтому его использование пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

Преимущество отопления дровами

На самом деле, дровяное отопление – достаточно эффективно. И следует отметить, что оно ни в чем не уступает современным типам топлива. А по сравнению с некоторыми из них имеет ряд весомых преимуществ:

использование в дачном домике дровяной печи – это не просто способ обогреть дом. На такой печи с легкостью можно приготовить точно такой же ужин, что и на плите.
дровяная печь нагревается очень быстро – и соответственно, также быстро начинает отдавать тепло в комнату.
даже если вы решили в дачном доме построить новую дровяную печь, на ее создание уйдет значительно меньше времени, чем на монтаж полноценной отопительной системы. Кроме того, строительство печи обойдется вам значительно дешевле.

Однако есть еще несколько наиболее важных достоинств дровяного отопления. Прежде всего – это стоимость самого топлива. Нередки случаи, когда владельцы дач самостоятельно заготавливают дрова, вырубая высохшие деревья, тем самым самостоятельно регулируя расход дров на отопление дома. Но даже если дрова приобретать – стоимость их весьма невелика.

Заготовление дров

Ну а наиболее важным достоинством такого топлива, как дрова, является то, что оно относится к наиболее экологичным видам. То есть, дым от такой печи не причиняет никакого вреда ни человеку, ни окружающей среде.

Кроме того, непременно следует соблюдать определенные условия хранения

В частности, дрова следует сберегать в хорошо проветриваемом помещении с минимальным уровнем важности. Ни в коем случае на дрова не должна попадать вода – иначе это крайне негативно отразится на процессе горения

Один из способов хранения дров

Если возник вопрос о приобретении котла на твердом топливе, который будет использоваться на даче, наиболее рациональным вариантом является использование модели с длительным горением – иначе вам придется достаточно часто наведываться к котлу для того чтобы набросать дрова в топку.

На самом деле, котлы, осуществляющие отопление дровами, появились достаточно давно. Но простота и надежность эксплуатации до сих пор делает их весьма востребованными. Конечно же, современные котлы на твердом топливе претерпели ряд изменений – их камеры сгорания стали более вместительными, порой они дополнены электрическими ТЭНами. Кроме того, современный рынок предоставляет универсальные отопительные котлы, которые способны работать попеременно на двух разных видах топлива (допустим, уголь и дрова).

Кроме того, при помощи такого оборудования можно наладить подачу горячей воды в дом. На сегодняшний день одним из лучших производителей котлов внешнего типа является компания Central Boiler, продукция которой отличается высоким качеством и надежностью.

Внешний твердотопливный котел на дровах

Обогрев дома дровами

Для дровяных котлов используют соответствующее топливо. Заготовив материал, его сушат, затем перерабатывают в маленькие поленья. Продукт хранят в помещении с небольшой влажностью воздуха. Килограмм дров с влажностью менее 20% способен выдать 4 кВт тепла

Важно следить за сухостью топлива, в противном случае расход увеличивается

Сколько нужно заготовить

Для выработки 1 кВт энергии с дров понадобится 360 кг топлива. Для стандартной печи с мощностью 150 кВт потребуется примерно 2,7 куб. м. леса.

Этого числа достаточно для обогрева дома площадью 150 кв. м. в течение месяца. Переводя в килограммы, получится порядка 1,3 тонны древесины влажностью 20% или менее.

Таким образом, на зиму потребуется около 4 тонн леса.

Процесс топки

Поленья поджигаются и подкладываются по мере сгорания. Дрова содержат в специальном помещении, где поддерживается низкая влажность, но часть их находится возле котла. Таким образом получают топливо, подсушенное теплом устройства.

Котёл чистят каждую неделю. Это позволит поддерживать высокий КПД печи.

Внимание! Раз в 5—6 месяцев очищают дымоход, что улучшает вывод вредных продуктов сгорания. Подставку для золы чистят по мере накопления

Подставку для золы чистят по мере накопления.

Отопительные печные обменники

На представленной ниже схеме показан один вид змеевика. Он оптимально подходит для отопительно-варочных систем, так как сверху него легко можно разместить плиту для приготовления пищи.

Для облегчения процесса создания детали, можно сделать некоторые изменения в конструкции, а именно сменить п-образные трубки вверху и внизу на профильные. Помимо прочего, если есть такая необходимость, можно заменить обычные трубы на профили прямоугольной формы.

Если в печи не предусмотрена установка варочной поверхности, то лучшим вариантом будет поставить несколько труб в горизонтальном положении, это существенно поднимет уровень КПД. В зависимости от планировки и устройства самого водного контура, смонтировать устройства для вывода воды или ее обработки можно в любом месте.
