Печи кузнецова своими руками

Как правильно поместить котел в печь?

Наиболее эффективный вариант водяного котла получается при использовании в качестве материала трубы или листового металла толщиной от 3,5 до 5 мм. В таком варианте можно расположить котел непосредственно в топке печи и тем самым обеспечить максимальную эффективность. На рисунке выше представлен вариант конструкции самого нагревательного водяного котла и его схематичного местоположения в топке. При использовании труб лучше отдать предпочтение бесшовным, если же таких нет под рукой, то имеющийся шов следует дополнительно заварить.

Подачу горячей воды от котла в систему отопления следует располагать исключительно в самой верхней точке котла. Расположение ввода обратки не регламентируется, однако логичнее всего ее расположить внизу для улучшения циркуляции воды.

При расположении любого котла в печи следует обеспечить наличие зазора между внешними стенками котла и кирпичной кладкой печи. Это необходимо для компенсации теплового расширения металла котла.

При сваривании труб следует обязательно срезать фаску по контуру среза труб. Это позволяет заполнить сварным швом всю толщину трубы и надежно скрепить детали без опасения, что они разойдутся в процессе эксплуатации.

Устанавливая котел внутри печи, следует придерживаться горизонтального уровня. Однако можно и несколько отступить от этого правила для того, чтобы обеспечить максимальную высоту точке вывода подачи из котла.

Требования пожарной безопасности к печному обогреву дома

Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003. На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.

Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.

В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.

Как обезопасить потолок и перекрытия

Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.

Мероприятия затрагивают проведение следующих работ:

При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика .

При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.

В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом. Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.

Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.

Меры по защите стен вокруг печи

Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.

Расстояние до стен можно уменьшить после проведения следующих работ:

• Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
• Утеплитель обшивают металлическим листом.

После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.

Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.

e71adf3b3dacca916e8f1fe3a6f21dc2.jpe

В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.

Что лучше для загородного дома – печное или котельное отопление

Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.

Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.

Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.

Расчет мощности и температуры тёплого водяного пола

Особенности печей Кузнецова

Кроме высокой эффективности, эти устройства отличаются следующими преимуществами:

• Простая чистка — из-за значительных температур в топочной камере сгорает даже зола, снижая количество необходимых операций по уборке.
• Многофункциональность — кузнецовки часто оснащаются варочной плитой, духовым шкафом, котлом для нагрева воды.
• Конструкция позволяет строить печи различной формы, размеров, это обеспечивает их более удобное расположение в доме, а также расширяет выбор декоративного оформления приборов.
• Равномерный прогрев стен печи положительно сказывается на прочности кладки, поэтому кузнецовки отличаются долговечностью.

Постройка такой печи окажется вполне возможной для опытного мастера — если же опыта не хватает, рекомендуется обратиться для расчета чертежа к специалисту. При самостоятельной работе по готовой схеме требуется внимательно следовать рекомендациям, не изменяя порядовку выбранного проекта по своему усмотрению.

Расчеты мощности

Самостоятельно рассчитать мощность рекуператора при отсутствии исходных данных (мощности печи, температуры и количества исходящих газов в единицу времени, площади соприкосновения теплообменника и металла дымохода, скорости прохождения воздуха или воды через устройство) практически невозможно. Можно измерить мощность уже смонтированного теплообменника.

Ориентировочно стоит рассчитывать на то, что теплообменник на дымопроводе твердотопливной печи или камина прогреет пару небольших радиаторов, повысит температуру в гараже или сделает теплее комнату в мансарде, предбанник в бане.

Технология кладки

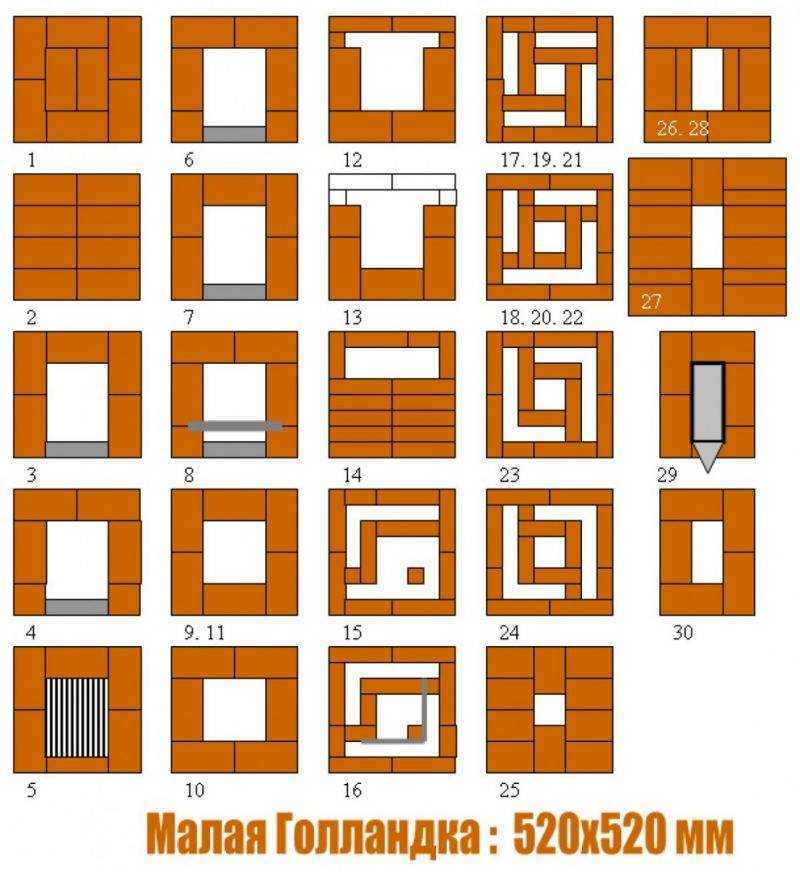

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.

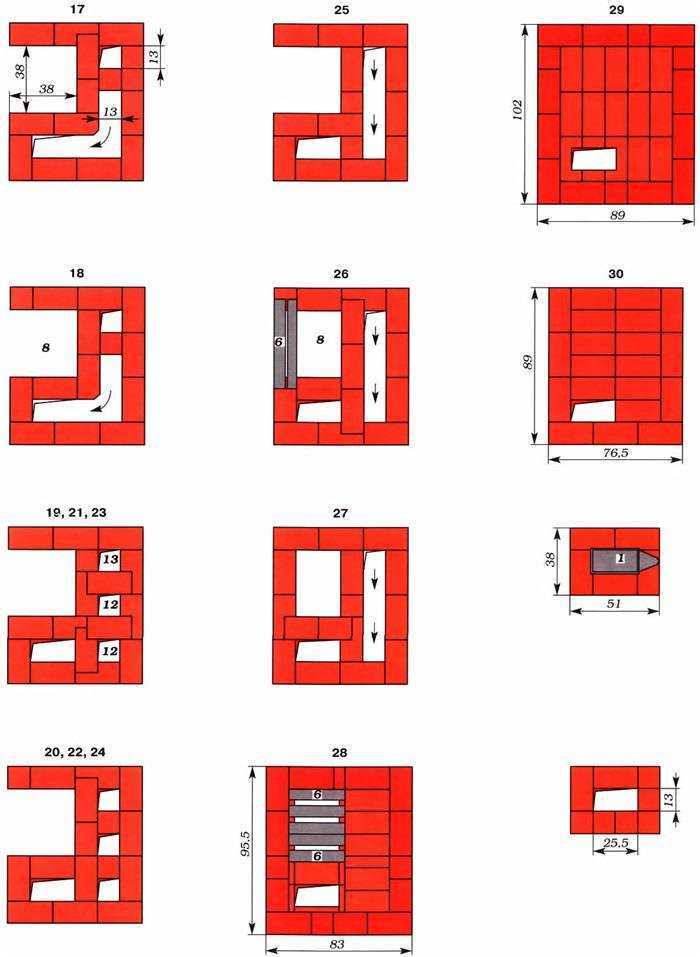

2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Предлагаем ознакомиться Котел baxi не греет горячую воду

Описание

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом.

Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Предлагаем ознакомиться: Термостойкий гипсокартон для печи

Свободное перемещение газов в печи

Котлы одно и двухконтурные

Котел из кирпича – это тоже, по сути, печь. Несомненно, печь Кузнецова с водяным контуром, которая спроектирована исключительно для обогрева теплоносителя, Игорь Викторович именовал котлом. Принципиальных схем всего три:

• на 17 кВт;
• на 34 кВт;
• на 63 кВт.

Мощность, естественно, зависит от габаритов. При этом не следует рассчитывать мощность печи, как например, мощность электрического котла, то есть 100 ватт на 1 м. кв. Ее возможности минимум в два раза превышают данную норму, значит, 17 кВт вполне достаточно, чтобы обеспечить теплом дом до 50 м. кв.

Кроме этого, купольные печи Кузнецова (они же котлы) могут быть оснащены вторым контуром для горячей воды. Что характерно инженер не стал встраивать теплообменники сразу в топку. Он предпочел иной подход и установил металлические змеевики в полость между температуростойким и обычным кирпичом. При такой схеме нагрев осуществляется дольше, но по достижении теплоносителем рабочей температуры система функционирует более стабильно, хотя и намного инертнее.

Чтобы расширить функционал котлов, Игорем Викторовичем была разработана схема с маркировкой КИКсП. Конструкция оснащена плитой, на которой можно готовить пищу. Плита – это металлическая пластина с круглыми вырезами, которые закрываются блинами, над топкой.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

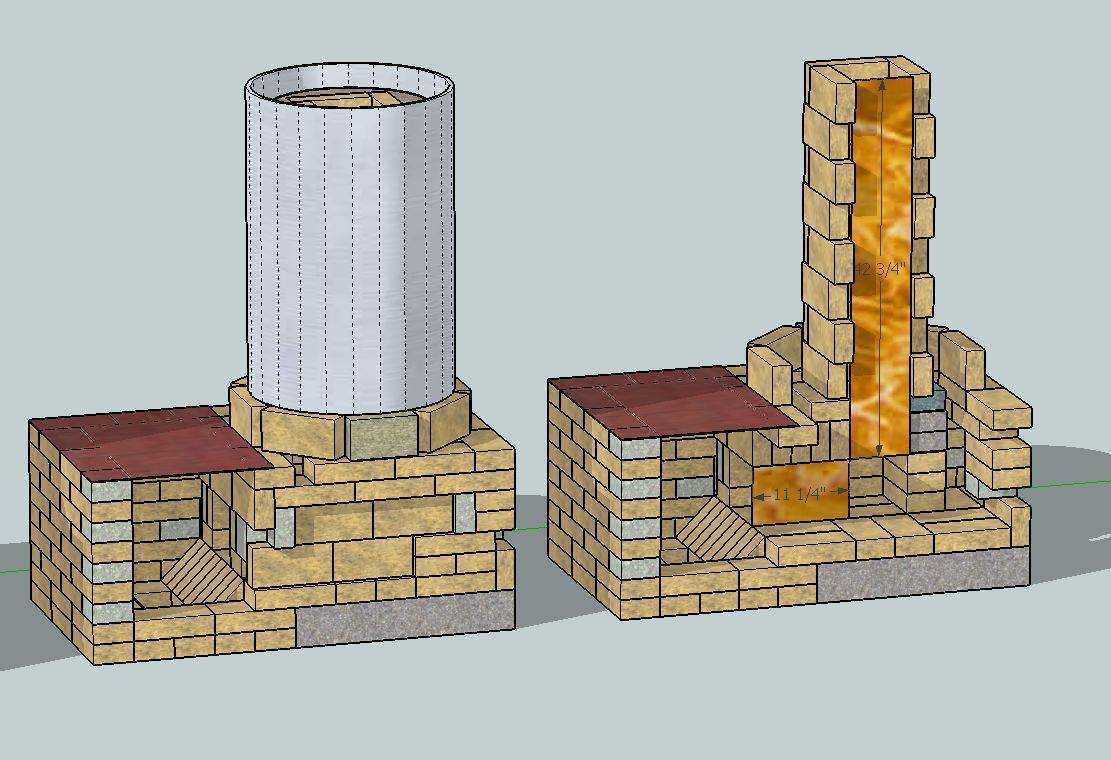

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Типы систем

Печи с водяным контуром различаются особенностями циркуляции теплоносителя. В одних системах движение жидкости обеспечивается разницей температур, а в других – с помощью насоса.

Естественная

Циркуляция жидкости обусловлена физическими процессами и не зависит от электроснабжения. При этом для корректной работы системы требуется монтаж труб с увеличенным диаметром. Разогрев печи занимает больше времени, но она медленнее остывает.

Естественная циркуляция не зависит от электроснабжения.

Принудительная циркуляция

В оборудовании установлен насос, который работает в непрерывном режиме и отвечает за постоянное перемещение теплоносителя между радиаторами. Его недостатком является зависимость от электроснабжения. Если в вашей местности часто бывают перепады напряжения или прочие сбои в сети, лучше установить блок бесперебойного питания с аккумуляторными батареями.

https://youtube.com/watch?v=j-NSSzNJ_wU

Возможные сложности

Большинство проблемных ситуаций с системой Кузнецова возникает из-за неправильной эксплуатации. На первых порах нельзя греть помещение бани на полной мощности. Факел внутри кузнецовской топки почти втрое выше, чем у обычной печи, поэтому стены и особенно свод очень быстро нагреваются. В результате появляются трещины и выкрашивается кладочный клей.

Кроме того, все металлические детали внутри топки должны иметь свободную посадку, чтобы тепловое расширение металла не разорвало шов или не выдавило камень.

Еще одна проблема может возникнуть в ситуации, когда дверца топки рамкой плотно соприкасается с раскаленным шамотом, со временем огнеупорный камень выдавит металлическую основу, и аппарат Кузнецова без видимых причин начнет дымить внутри бани.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

• Шамотный кирпич;
• Глиняный кирпич марки М150;
• Хорошего качества глина;
• Очищенный песок;
• Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.
