Печь кузнецова для бани своими руками

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

  • огромный КПД;
  • экономичность;
  • высокая стойкость печи к образованию трещин;
  • свободное отношение к форме и дизайну печи;
  • очень равномерный прогрев;
  • минимальное дымление;
  • нетребовательность конструкции к обслуживанию.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

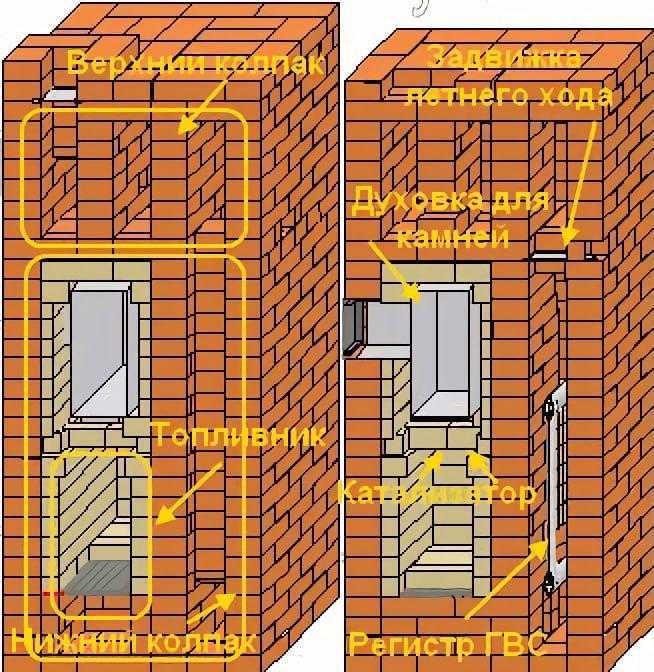

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

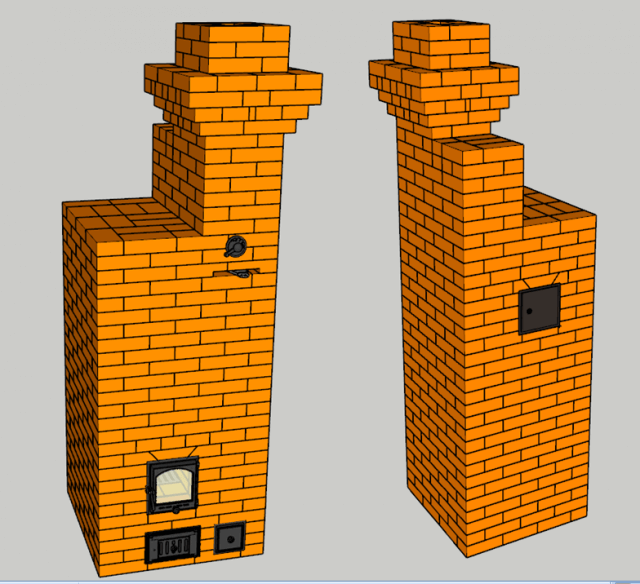

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Немного теории

Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.

Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.

Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.

Естественная тяга является внешним фактором, действующим в зависимости от:

  • перепада высот между входом в поддувало и верхним срезом трубы;
  • разницы температур наружного воздуха и дымовых газов;
  • ветровой нагрузки.

То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.

Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:

  • при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
  • если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.

По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

Многоколпаковые печи

Нередко обычная изготавливается многокаскадной. Каждый каскад представляет собой два колпака, имеющих отверстие сверху. Наличие трех каскадов позволяет назвать эту печь классической порядовкой, так как тут присутствует свободное течение газов. Практически в любом режиме топки такое оборудование имеет очень высокое КПД, достигающее 97%. При этом практически не играет роли используемое топливо. Это может быть мазут, уголь и что-либо еще.

Обычно четное количество колпаков позволяет добиться 90% КПД. При этом многое зависит от режима горения и используемого топлива. Однако основной недостаток такого метода заключается в том, что печи довольно сложны в обслуживании. Зачастую возникают проблемы во время чистки колпаков от нагара. Кроме того, первый колпак (при четном количестве) является очень маленьким, температура под ним будет порядка 1500 градусов, в результате чего металл ее не выдержит, а футеровка на весу является ненадежной.

Ну вот мы уже и разобрались с тем, что такое колпаковые печи Кузнецова. Порядовка нередко строится и в домашних условиях

Давайте посмотрим, как это сделать и на что обратить внимание

Особенности печи Кузнецова

Эффективность и экономия углеводородов – главная особенность этих разработок

Изобретатель главное внимание уделяет рациональной циркуляции газов внутри конструкции, — внутренние каналы устроены таким образом, что позволяет создать интенсивные потоки сгоревших продуктов с теплым воздухом внутри конструкции, которые передают максимально возможное тепло на стенки печи

Задержка нагретых воздушных масс в полостях – это главное и основное условие для максимальной теплопередачи от сгоревших углеводородов. Так называемая колпаковая конструкция позволяет закручивать воздушный поток внутри камер, задерживаясь там, что и отличает от всех других обогревательных устройств на дровах, где нагретый воздух не встречает сопротивления и почти вся тепловая энергия вылетает в трубу.

Принцип работы

Наиболее распространённым решение является конструкция с двумя колпаками, которые находятся друг над другом. При этом во вторую камеру воздух поступает с нулевого уровня, т.е. только на пути нагретого воздуха возводиться преграда. Таким образом, воздушные массы насильно удерживаются максимально возможное время в каждом колпачном отсеке, при этом передавая практически всю энергию кирпичным стенкам печи. КПД некоторых конструкций достигает 90%!

Видео о технологии Кузнецова:

Помимо вихревых движений воздушных потоков, создаваемых в конструкциях, последние оснащаются дополнительными задвижками, которые позволяют перенаправлять тёплые газы. Таким образом, есть возможность переключать тепловые режимы.

Усиливаем конструкцию проволокой

https://youtube.com/watch?v=vXFx1VcDXKQ

Каждый третий ряд стоит укладывать с металлической проволокой, это маленькая, но необходимая деталь, которая сделает конструкцию надёжной. Железные составляющие необходимо вставлять в кладку с зазором в 0,5 см, а образовавшуюся пустоту заполнять огнеупорной ватой.

Для изготовления банной печи Кузнецова своими руками не обязательно иметь навыки кладки. При наличии схемы и чертежей, если работать внимательно, все обязательно получится. Чтобы найти схему, достаточно зайти на сайт Кузнецова, там находится доступная всем информация, использовать которую может каждый желающий.

Если же у вас есть опыт кладки, то проблем не возникнет, главное придерживаться инструкции.

Применение колпакового метода

Печи камины Кузнецова собираются по определённой методике, которая имеет следующие особенности:

  1. Все газы и потоки начинают равномерно распределяться за пределами топочной камеры;
  2. В зависимости от количества установленных колпаков внутри конструкции, тёплый воздух в большей или меньшей степени задерживается во внутренней части агрегата, тем самым осуществляя быстрый, эффективный и равномерный прогрев;
  3. При установке колпака в непосредственной близости около топочной камеры, при растапливании, горячие пары воздуха моментально попадают вовнутрь и установка, а также помещение прогревается в несколько раз быстрее;
  4. За счёт наличия колпаков, образуется минимальное количество сажи и другого налёта, что значительно упрощает уход и чистку;
  5. Теплообменник необходимо устанавливать исключительно за пределами топочной камеры, что позволяет КПД оставаться на самом высоком уровне и не снижаться.

Каминопечь Кузнецова устроена таким образом, в результате чего через специальное отверстие, расположенное в нижней части установки выпускается исключительно холодный воздух, в то время как горячие пары накапливаются в специальных колпаках.

Для того чтобы подробней ознакомиться с готовыми работами каминов и печей, рекомендуем просмотреть фото расположенные в этой статье.

Как сделать кирпичные печи Кузнецова своими руками

В.И. Кузнецовым разработано большое количество проектов печей. Некоторые виды печей можно сделать своими руками. Для этого понадобятся порядовки печей и их чертежи.

Многие, зная о положительных отзывах о печках Кузнецова, а также в целях экономии средств, принимаются за их строительство самостоятельно. Всё конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать порядовкам.

Материалы, используемые для строительства печи Кузнецова:

  • Шамотный кирпич;
  • Глиняный кирпич марки М150;
  • Хорошего качества глина;
  • Очищенный песок;
  • Металлическая фурнитура.

Для возведения внутренней кладки используют шамотный кирпич. Согласно порядовке, можно рассчитать его количество. Для строительства наружной кладки используют глиняный кирпич, желательно марки М 150. Его количество также рассчитывается с помощью всё той же порядовки. Глину для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используется в два раза больше глины. Можно использовать глинопесчаные смеси, имеющиеся в продаже. На 500 кирпичей понадобится около 0,2 куб. м глинопесчаной смеси. Кроме этого понадобятся колосники, две дверки (поддувальная и топочная), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» поможет построить вам нужную конструкцию. В ней представлены все типы и конструкции печей и каминов.

Банная печь

Банная печь может отапливать одновременно три помещения. Это парилка, мойка и комната отдыха. Также печь для бани выполняет функцию вентилирования, нагревает воду и может создать пар разный параметров. Она может регулировать влажность и температуру, с её использованием пространство быстро нагревается и автономно поддерживает необходимую температуру. Правильно сделанная порядовка обеспечит безупречный результат.

Кроме того, она может генерировать электричество. А если сделать печь с камином, то можно будет и еду готовить на углях. Люди, которые используют банную печь, подтвердили, что она может сделать как влажный, так и паровой режим в сауне. Сделать такую печь Кузнецова можно без затруднений, следуя чертежу.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному — добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое устройство, которое было им внедрено, отличалось улучшенными возможностями — теплосбережением, продуктивностью, оборудованием и конструктивными особенностями. Причем в изготовлении таких печей нет ничего сверхъестественного. Все гениальное — просто, поэтому вполне возможно соорудить печь Кузнецова чертежи, устройство и основные правила должны быть изучены досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось добиться благодаря абсолютно новой и уникальной разработке. В печи очень точно продумано движения газов, горячий воздух не расходуется понапрасну и не греет улицу, а холодный через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы вкратце рассмотрим.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

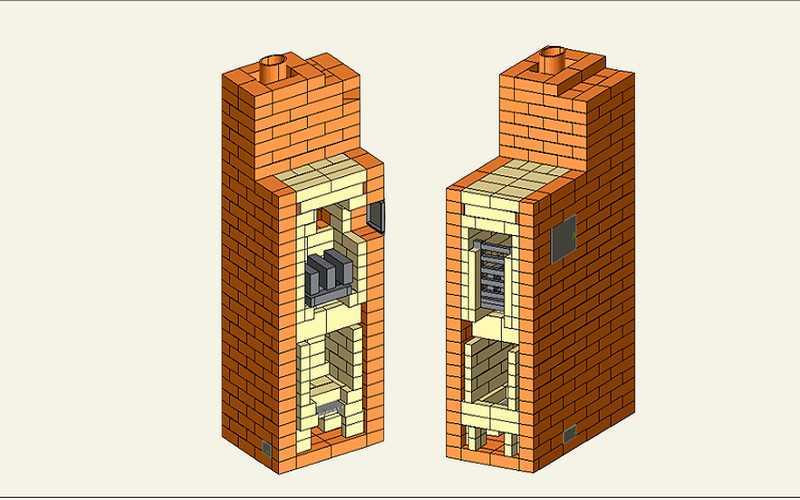

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Преимущества и недостатки печи

Преимущества:

    • высокий показатель коэффициента полезного действия 75-85% (КПД);
    • топливо сгорает при высоких температурах;
    • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
    • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
    • долговечность эксплуатации печи;
    • эстетичный, оригинальный внешний вид;
    • высокая эффективность, многофункциональность;
    • экономичность;
    • длительное сохранение тепла;
    • форма и дизайн печей могут варьироваться в зависимости от назначения;
    • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

      Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

  • совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

    Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

  • конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
  • особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

    И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

  • самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

    Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Достоинства и недостатки


Тяга в печи осуществляется за счет пустот внутри

Коэффициент эффективности превышает показатель традиционных печек, у которых он составляет значение в диапазоне 70 – 85%. В конструкциях Кузнецова полностью выгорает сажа, поэтому срок между двумя соседними чистками исчисляется 3 – 4 годами.

Достоинства моделей изобретателя:

  • тяга осуществляется за счет пустот внутри (колпаков), а не каналов, поэтому уходит меньше кирпича;
  • печи работают на любом топливе, не только на дровах;
  • использование короткого дымового канала также экономит средства на обустройство;
  • происходит равномерная теплоотдача в течение суток;
  • есть возможность обогрева нескольких уровней дома от одного устройства;
  • в конструкцию вставляют контуры ГВС и пароводяного отопления, ее совмещают с варочной плитой, лежанкой, духовкой, камином.

Печь Кузнецова собственными руками: чертежи порядовки и описание печные кладки

И. В. Кузнецов с 1962 года занимается проектировкой, изготовлением и усовершенствованием печей. По прошествии этого времени было изобретено более 150 разных конструкций, любая из которых стремилась к полному показателю эффективности – 95% КПД. В данной заметке мы постараемся рассказать, как делать печь Кузнецова собственными руками.

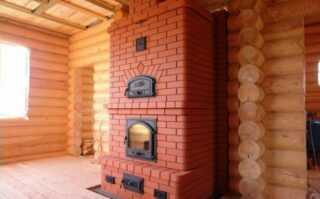

Фото 1 Печь Кузнецова

Принципиальная характерность разработки состоит в системе деления газов на холодный и горячий потоки. За счёт уникального колпакового сооружения печи горячий воздух задерживается изнутри, а холодный выводится по отдельному каналу в дымоходную трубу. Если учесть то, что в колпаке поддерживается более высокая температура горения, а тепло делится одинаково по корпусу, КПД может достигать собственного пика. Чтобы сравнить, КПД печей прямого сжигания составляет 30-35%, котлов работающих на твёрдом топливе – 80%, газогенераторных – 85%.

Низкая продуктивность множества твердотопливных агрегатов можно пояснить тем, что тёплый воздух выходит одновременно с продуктами горения в трубу. Кроме того, что оставшегося объема не всегда хватает для настоящего нагрева, быстро выходящие дымовые газы еще более уменьшают тепловой порог. В определенных конструкциях данную проблему пробуют решить увеличением (удлинением) трубы для дымохода, но тогда есть риск снижения тяги и, как последствие, уменьшения КПД. Создание подобного агрегата, который бы обеспечил полную тягу и увеличил передачу тепла, и стал главной целью конструктора Кузнецова.

Видео 1 Строительство печи для отопления по системе Кузнецова

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

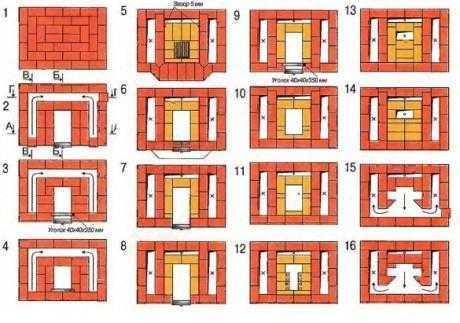

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Что это за строение?

Устройства Кузнецова были созданы более 50 лет назад и на настоящий момент разработано более 150 вариантов различных проектов, имеющие свои особенности и предназначение. Основные разновидности:

  • Варочная. Этот вид устройства используется для приготовления пищи. В такие печи устанавливают преимущественно чугунные плиты, на которых и осуществляется весь процесс готовки.
  • Хлебная с духовкой. С хлебопечкой часто совмещаются варочные типы строений.
  • Отопительная. Двухколпаковая печь для дома по системе Кузнецова служит прекрасной альтернативой газовому или электрическому отоплению. При условии правильной закладки и топки способна обогреть помещение даже в лютые морозы.
  • Банные. Печи Кузнецова для бани являются самыми востребованными среди прочих видов. По проектам Кузнецова строится большинство подобных строений, которые можно обнаружить практически в каждом загородном доме или даче.
  • Камины с водяным контуром. Полезные в быту приспособления. Люди, которые стремятся оснастить жилище горячей водой за счет топки печи непременно построят конструкцию с водяным котлом. Колпаковая печь Кузнецова с котлом водяного отопления широко используется в деревнях.
  • Русская двухэтажная. Дровяные камины с лежанкой не потеряли свою актуальность, поэтому активно используются в быту.

Особенности конструкции и принцип работы


Печи Кузнецова более эффективны для отопления, чем обычные канальные модели

В канальной печи горячий воздух движется по направлению от топки в сторону дымохода. При этом нагреваются стенки конструкции, от которых тепло излучается в помещения. В таких нагревательных дровяных конструкциях продукты сгорания удаляются естественным образом. Чем лучше тяга, тем быстрее горячий воздух отводится на улицу. КПД устройства достигает не более 60%. До 40% тепла «отапливает» окружающее пространство.

Канальные модели громоздки, прогрев неравномерен — на начальном участке (пока воздух горячий) стенки прогреваются сильнее, в конце дымохода меньше. Разность температур часто приводит к появлению трещин в структуре стен.

В кузнецовских печках используется иной способ удаления горячих продуктов сгорания. На его пути устраивают один ли несколько колпаков, в которых происходит воздухообмен.

Сообщаются камеры через узкие щели, называемые «сухими швами».

Нижний колпак объединён с топкой. Под «куполом» за счёт законов физики скапливается горячий воздух, который прогревает стенки печи, сам при этом охлаждается. По мере горения топлива в колпак поступает новая порция тепла, вытесняя остывшие массы вниз. Охлаждённый воздух перетекает во второй купол, где процесс повторяется.

История создания колпаковой печи


Печь Кузнецова

Талантливый мастер в начале 60-х годов начал поиск решения, как при малом объеме топлива получить большую отдачу тепла. Спустя более чем полвека печи Кузнецова стали наиболее результативными. Первая конструкция была сооружена сразу после начала исследований. С тех пор уникальная разработка многократно модернизировалась в качестве отопительного устройства и приспособления для приготовления горячей пищи.

Команда единомышленников конструктора провела больше полутора сотен исследований. В них принимали участие инженер И. С. Подгородников, русский профессор В. Е. грум-Гржимайло. Разработки охватывали весь спектр моделей бытовых печных устройств. В результате значения КПД современных печей Кузнецова достигает 80 – 94%. Известность конструкции получают благодаря положительным характеристикам и хорошим отзывам пользователей.
