Габариты размер самодельного котла отопления для печи. кирпичные котлы

Сооружаем своими руками

Если ваша печь кирпичная, то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы, затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь, и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

https://youtube.com/watch?v=aUj_c4Eb9Bk

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

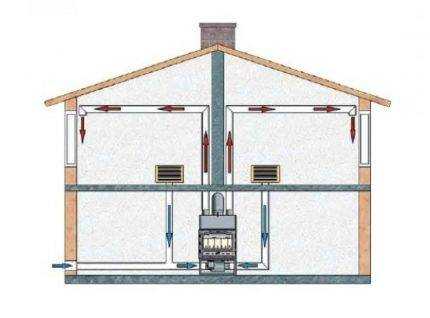

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

• С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
• С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

• высокий КПД;
• безаварийность;
• отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

• при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
• воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
• желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Расчет и проектирование системы отопления

Главный принцип расчета — отопительная система должна компенсировать теплопотери дома. Поэтому в первую очередь оцениваются тепловые потери, на основании которых определяется мощность (кВт), которая потребуется, чтобы обогреть дом. Такой сложный теплотехнический расчет самостоятельно выполнить невозможно. Если нет возможности поручить расчет инженерам можно попробовать выполнить его при помощи специальных программ: Auditor OZC 6.9, nanoCAD otoplenie, VALTEC H2O. А можно довериться практическому опыту теплотехников и исходить из того, что на каждый 10 м2 площади отапливаемого строения требуется 1.2-1.5 кВт мощности отопления. На основании расчетов делается чертеж отопительной системы, на котором указывается расположение всех элементов и движение теплоносителя.

Как сделать печь из кирпича

Кирпичная печь с водяным контуром для отопления дома – это надежное и красивое решение. Загвоздка только в том, чтобы красиво выложить кладку, что получается далеко не у всех. В качестве образца мы возьмем вот такую порядовку.

Для сборки печи на дровах нам потребуются:

• Огнеупорный кирпич;
• Смесь для кладки печек – продается в уже готовом для замеса виде;
• Инструмент для работы со смесью – «мастерок»;
• Строительный уровень.

На представленной порядовке мы видим довольно простую печь для водяного отопления со встроенным теплообменником. Ничто не мешает выбрать и любую другую порядовку без змеевика – им можно оснастить практически любую кирпичную печку, поместив его прямо в топку. Рассчитать предварительные размеры топки можно по размерам используемых кирпичей и уже на основе полученных данных рассчитать габариты змеевика.

Обратите внимание, что габариты теплообменника должны быть немного меньше топки – тепловое расширение металла при нагревании вызовет изменение его размеров.

Аналогичным образом поступаем с любой другой порядовкой – вычисляем размер будущей топки, делаем под нее теплообменник. Также возможны другие схемы расположения теплообменников, например, внутри дымовых каналов. Такой вариант будет оптимальным при использовании чугунной батареи.

Создавая водяное отопление частного дома от печи, следует отметить, что помещение, в котором находится сама печка, не нуждается в установке радиаторов – его будет отапливать тепло, исходящее от кирпичных стен. Радиаторы ставятся в других комнатах, куда не достает тепло от отопительного агрегата. Кстати, есть возможность немного сэкономить на радиаторах, если смонтировать печь так, чтобы тепловая энергия поступала от ее стенок сразу в два или три помещения.

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич

Это может заметно снизить устойчивость и прочность всей конструкции.
Не стоит экономить на кладке стенки из кирпича.
Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

https://youtube.com/watch?v=j-NSSzNJ_wU

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

Плюсы и минусы в отличие от обычной печи

Печь с водяным котлом – это универсальное решение. Конструкцию можно использовать как для обогрева помещения, так и для горячего водоснабжения. К тому же, в печь можно встроить панель для варки и духовку.

Плюсы классической печи с водяным котлом:

• экономия пространства за счёт уменьшения размеров печи. Обычная печь занимает много места. Но при установке теплообменника, важен размер топливного резервуара, а не самой печи. Это даёт возможность устанавливать более компактные печи;
• равномерное распределение тепла по дому. С обычной печью такого эффекта сложно добиться. Чаще всего, тепло ощущается только рядом с самой конструкцией, но не в дальних комнатах помещения. Установка тепловых радиаторов и теплообменника позволит сделать из громоздкой печи маленькую котельную, которая будет обогревать всё домашнее пространство;
• экономия времени. Печку не нужно топить. Достаточно закинуть топливо утром и вечером (в крайнем случае – один раз в день). Этого хватит, чтобы привести конструкцию в действие;
• увеличение КПД. В обычных печах коэффициент составляет 50-60 процентов. В печах с теплообменником – до 85 процентов.

И всё же, недостатки у таких котлов имеются. Требуется постоянное соблюдение техники пожарной безопасности (как и с другими системами отопления). Перед растопкой необходимо установить заграждение из жаростойкого материала.

Сам процесс установки требует определённых профессиональных навыков. Установить такую печь своими силами можно, но рекомендуется обратиться за советом к специалистам. Кладка – это тонкое искусство, которое нельзя освоить за один день.

При возведении печи, потребуется закладывание дополнительного фундамента.

Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

• Внутри очага,
• В дымоходе,
• В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

• Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе,
• Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
• Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

• Месторасположения змеевика в печи,
• Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
• Примерную температуру в очаге и месте расположения теплообменника,
• Среднюю температуру воды во всем контуре,
• Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками – довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

• Перепад высоты между выходом жидкости из теплообменника и входом в него;
• Необходимо обеспечить максимально возможную площадь его поверхности;
• Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

• Продукты сгорания должны выходить из дымохода максимально холодными;
• Большая теплоотдача печных газов внутри печи повышает ее КПД;
• Теплообменник лучше всего помещать в дымоходе, а не в топке.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Как сделать печь с котлом водяного отопления своими руками

Печь с котлом водяного отопления служит отличным решением для загородных домов, в первую очередь, благодаря своей экономичности. Безусловно, отапливать большую площадь магистральным газом дешевле, однако такая возможность есть далеко не везде, поэтому приходится прибегать к топке дровами.

Печь может обогреть строение любой конфигурации, площадь которого составляет до 100 м.кв. Подобная схема работает следующим образом: печь дает тепло, а комнаты обогреваются за счет отопительных труб, греющихся за счет жидкого теплоносителя от котла в печи. В результате получается высокий КПД и хорошая теплоотдача. Используется такая печь для бани и для жилого коттеджа.

Кладка кирпичей для печи с водяным котлом

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:

1. Закладывается фундамент из бетона с армированием.
2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
4. Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
5. Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
6. При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
7. Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
8. В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.

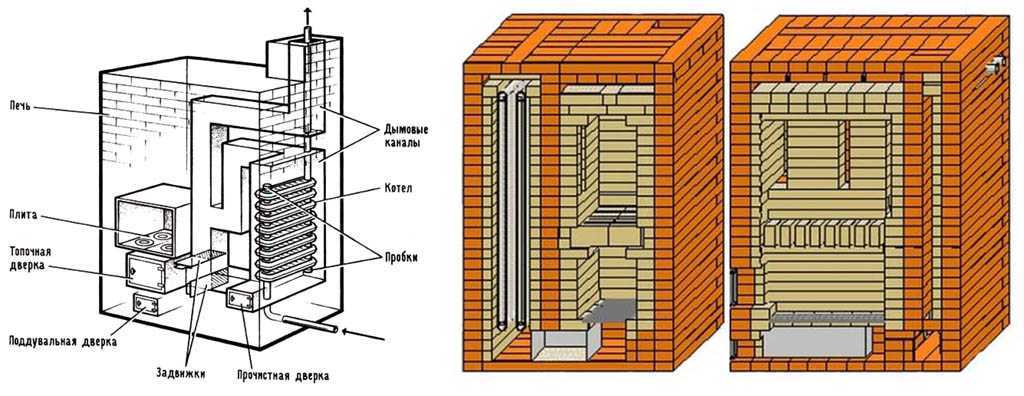

Схема укладки кирпичей для печи с водяным котлом

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Отрицательные стороны конструкций

Для самостоятельной сборки печи нужны опыт кладки и набор профессиональных инструментов. Кроме того, следует разобраться с монтажом системы отопления.

Другие недостатки агрегатов:

1. Пожароопасность. Поскольку у печи открытый очаг огня, нужно предусмотреть меры безопасности для исключения возгорания легковоспламеняемых предметов.
2. Монолитность. Конструкция занимает много места, поэтому ее расположение стоит продумать еще на этапе проектирования объекта.
3. Неравномерное распределение тепла. Возле печи всегда намного теплее, чем в других комнатах.
4. Медленная остановка нагрева. При использовании моделей с закрытым контуром и насосом для циркуляции вода может закипеть в случае отключения электричества. Для исключения таких проблем лучше выбирать устройства с комбинированной циркуляцией теплоносителя.
5. Необходимость сливать жидкость при редком использовании печи. Если не делать этого, она будет замерзать, разрушая важные элементы сооружения.
6. Вероятность отравления угарным газом. Для минимизации возможного вреда нужно правильно сформировать дымоходные каналы.

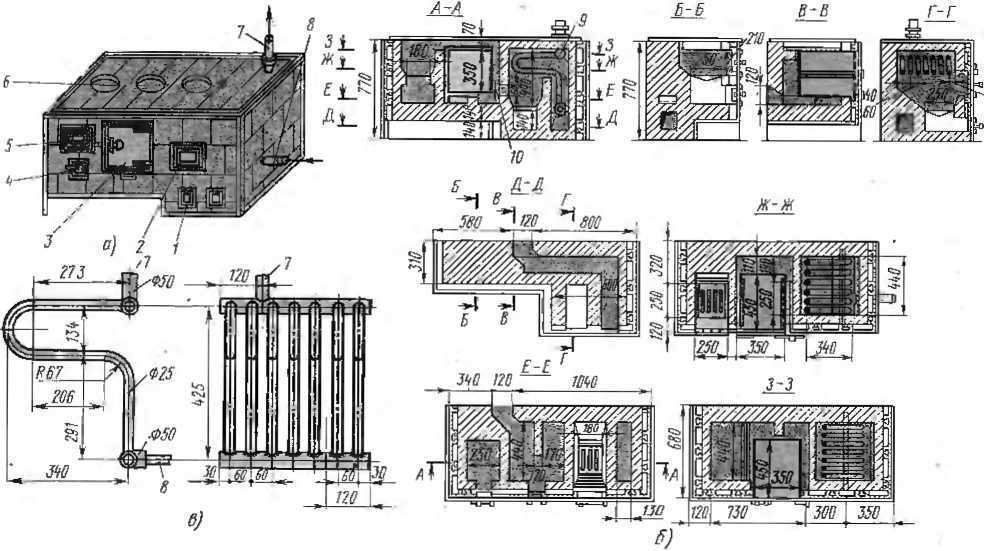

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
2. Как только стянутся две из них, можно подсоединять третью.
3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

Способы повышения КПД

Сделать движение воды по трубам лучше, а ее нагрев в теплообменнике эффективнее можно несколькими доработками:

1. Поступление в регистр холодной воды лучше организовать в самом низу передней части. Для реализации этого проекта к полкам, расположенным сбоку внизу, приваривают профильную трубу. Верхняя ее часть должна быть на одном уровне с колосником у котла.
2. Увеличить отдачу тепла от пламени можно следующим путем: верхнюю и нижнюю обвязку теплообменника сделать из профильной трубы, а вертикальные участки из круглой.

Необходимость котельного оборудования в отопительной печи

Чтобы экономить топливо, использовать горячий воздух, можно соорудить теплообменник для печи

При сгорании топлива в печи полезное тепло направляется в воздух или утекает через дымоход. Маломощного отопительного агрегата в ряде случаев не хватает для эффективного прогревания теплоносителя. Печные котлы оправданы по нескольким причинам:

• полноценный прогрев дальних помещений – не нужно подключать дополнительные электрические приборы;
• создание тепловой завесы – окна не потеют, дом не подвергается процессам гниения;
• улучшение циркуляции внутри системы отопления – сохраняется разность температур на различных участках теплоносителя;
• устранение коррозии на металлических частях печи.
