Монтаж системы отопления из полипропиленовых труб

Виды монтажа

Установка системы из полипропиленовых изделий может осуществляться по двум типам:

1. Верхний разлив – самотечный тип, который вызван разницей температур. Подобная система в частных домах является самой распространенной, так как она проста, надежна и не требует установки дорогостоящего насосного оборудования.
2. Нижний разлив – движение теплоносителя по отопительному контуру осуществляется принудительно посредством насоса. Главное достоинство такой системы – возможность ее использования в многоэтажных строениях. Кроме того, можно применять трубопроводы небольшого диаметра, при такой конфигурации разводки это не имеет значения.

Сшитый полиэтилен как основа для труб отопления

Ввиду того, что стандартный полиэтилен очень легко плавится, изготовить пластиковое отопление своими руками с его помощью практически невозможно. Однако сегодня существует принципиально новый метод производства этого материала путем так называемой сшивки.

Этот вариант обработки полиэтилена предполагает применение химических или лучевых составов, призванных образовать между полимерными молекулами поперечные связи, а не только продольные. Это, в свою очередь, позволит существенно увеличить показатель температуры плавления, а также повысит прочность самого материала. Отопление из пластиковых труб, выполненное с помощью сшитого полиэтилен, имеет ряд некоторых особенностей.

Техническими характеристиками стандартного изделия, изготовленного из такого сырья, являются следующие:

• применяется данный вариант труб для обустройства отопления радиаторного типа, а также для обеспечения системы подачи холодной и горячей воды;
• отопительные трубы пластиковые, выполненные из сшитого полиэтилена, имеют рабочее давление, равное 10 кгс/см²;
• говоря о нормальной температуре для таких изделий, нужно сказать, что максимально допустимым значением в данном случае является параметр в 110°C. Даже если на трубе не окажется никаких видимых механических повреждений, то существенное повышение температуры значительно повлияет на срок службы таких пластиковых труб, безусловно, в отрицательную сторону.

При правильном использовании такого оборудования пластиковые трубы для отопления диаметры которых могут иметь самый разный показатель, способны прослужить не менее полувека, что весьма немало (прочитайте: «Выбор диаметра труб для отопления — важно не ошибиться «). Тем не менее, стандартный гарантийным сроком для таких изделий является промежуток времени в десять лет

Какие трубы из полипропилена бывают.

Температура пайки полипропиленовых труб согласно рекомендациям производителей, зависит от типа изделий, используемых в монтаже коммуникаций. В общеотраслевых стандартах приводится описание четырех марок полипропиленовых труб:

• PN10 – начальный размер. Тонкостенные трубки, рекомендуемые для организации холодного водоснабжения. Рабочая температура носителя не должна превышать значения 20 градусов. Допускается применение PN10 для оборудования системы обогрева теплых полов с температурой носителя не более +45 C;
• PN16 – полипропиленовые трубы, рассчитанные на работу в условиях рабочих давлений не более 16 атмосфер. Максимальная температура, подтвержденная испытания на выходе из производства, ограничивается значением 60. Не подходит для открытых коммуникаций систем обогрева, так как остается риск деформации изделий под воздействием высоких температур. Активно используется в прокладке холодного водоснабжения;
• PN20 – универсальная категория труб для отопления, которые могут использоваться для снабжения или перетока теплоносителей. Рабочая температура внутри изделий устанавливается в диапазоне от 80 до 95С. Так же используются в устройстве теплого водяного пола.
• PN25 –армированные изделия и фитинги. Предназначены для суровых условий. По характеристикам такие трубы сравнимы с металлопластиковыми аналогами, выдерживают нагрев теплоносителя свыше 95 градусов.

Значения эксплуатационных стандартов учитывают при подготовке к работе утюга для пайки полипропиленовых труб. Температуру разогрева изделий используют с учетом того, что при указанных параметрах трубы могут выдерживать только кратковременные перегрузки.

Пластиковые трубы для отопления: характеристики, требуемый диаметр для монтажа своими руками

Многие хозяева прекрасно знают, что оборудовать систему отопления в жилище можно самыми разными способами и при помощи самых различных материалов. В последнее время весьма широкую популярность приобрели пластиковые трубы для отопления характеристики которых и объясняют широкое распространение этих структурных частей системы теплоснабжения.

Чтобы разобраться с тем, как самому сделать отопление из пластиковых труб, необходимо рассмотреть особенности этих изделий, изучить их преимущества и недостатки, а также определить, какие инструменты необходимы для их монтажа. Именно об этом далее и пойдет речь.

Соединение труб

Для соединения трубопроводов (диаметр до 63 мм) используются две основные технологии:

1. Раструбная спайка – один конец муфты вводят в другой, расширенный специально для этого.
2. Муфтовая сварка – в специальную деталь (муфту) входят оба конца.

Также может использоваться резьбовое соединение, для его выполнения применяются фитинги, укомплектованные раструбом.

Для соединения трубопроводов (диаметр более 63 мм) применяется технология сварки встык. В таком случае установка муфт не требуется, так как данное соединение имеет высокую надежность. При наличии подходящих фитингов можно воспользоваться сваркой муфтами.

Отопление дома с помощью полипропиленовых труб

Полипропиленовые трубы эффективно используют для установки разнообразных инженерных систем на протяжении долгих лет. На данный момент такой тип коммуникаций в полной мере вытеснил стандартный вариант монтажа систем с применением труб из металла.

Подобное обусловливается их эксплуатационными параметрами и низкой ценой. Если 10 лет назад такие трубы использовали в муниципальных строениях, то теперь их регулярно применяют в частных домах (одноэтажных или двухэтажных).

Плюсы и минусы

Главные достоинства труб из полипропилена:

• Экономичность. В виду простоты технологического процесса, дешевизне применяемого сырья трубы дешевле изделий из металла.
• Простота установки. Имея специнструмент — монтажный паяльник и элементарные навыки его применения, установка системы отопления из полипропилена своими руками будет несложной даже для неопытного человека.
• Продолжительные сроки применения. Полипропилен не подвергается химвоздействиям, агрессивным внешним факторам и температурному воздействию. Исключено формирование отложений и накипи в проводнике.
• Шумоизоляция и теплоизоляция. Применяя трубы из пропилена в собственном доме, возможно забыть о шуме теплоносителя.
• Повышенная упругость. Данный параметр в частности актуален в частных домах, где велика вероятность «разморозки» системы отопления в сильный мороз. Полипропиленовый трубопровод исключит повреждения при замерзании теплоносителя, что не спасет от поломки радиаторов, которые используются для обогрева.

Недостатки у труб из полипропилена почти отсутствуют, они связаны с человеческим фактором: покупать изделия требуется у надежных поставщиков и при использовании соблюдать рекомендуемую температуру.

Варианты разводки

Схемы отопления в частном доме из полипропилена те же, что и из других материалов: однотрубная, двухтрубная, коллекторная. Однотрубная наименее эффективна, ее можно использовать только в маленьких домах либо в коротких контурах: одна труба последовательно проходит через все радиаторы и возвращается к котлу в виде обратки.

По дороге теплоноситель остывает. Даже используя регуляторы на батареях, равномерного прогрева добиться не получится.

Схема однотрубной разводки отопления из полипропилена.

Двухтрубная – отдельные ветки для подачи и обратки. Эффективность выше, но основная проблема та же. Оптимальный вариант для больших домов – коллекторная (лучевая) разводка: от распределительного коллектора трубы подачи и обратки расходятся лучами к отдельными приборам или мини-контурам (что такое обвязка котла твердотопливного). Подача горячей воды на участки происходит одновременно.

Схема двухтрубной разводки отопления из полипропилена.

Схема коллекторной разводки отопления из полипропилена.

Разводка может быть верхней и нижней. В первом случае магистраль располагается на чердаке, от нее стояки спускаются к приборам или отдельным контурам. На чердаке обязательно должен быть клапан-воздухоотводчик. Этот вариант используется в системах с естественной циркуляцией (без насоса), а также рекомендуется для коттеджей больше одного этажа (система отопления двухэтажного частного дома). При нижней разводке магистраль находится под полом, стояки от нее уходят наверх.

Соединительные элементы

Без них невозможна полноценная схема отопления из полипропиленовых труб. Существует несколько основных, наиболее часто используемых видов фитингов (соединений):

• муфта – соединяет прямые отрезки трубы;
• угол – применяется для соединения отрезков под углом 45 или 90 градусов;
• тройник – для разветвления системы.

Полипропиленовые фитинги

Соединительные элементы могут быть двух типов – ввариваемые или резьбовые. Применение того или иного напрямую зависит от использования данного элемента системы в дальнейшем. То есть, для подсоединения счетчика наиболее целесообразным является использование резьбовых фитингов. А вот монтаж системы отопления из полипропилена для обычной стыковки двух отрезков труб может применить ввариваемый фитинг (пайка пластиковых труб отопления).

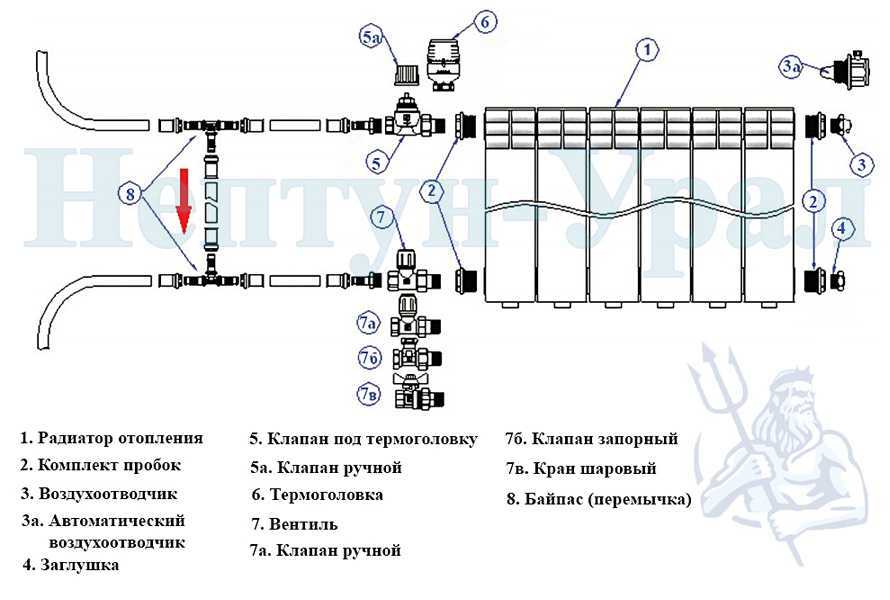

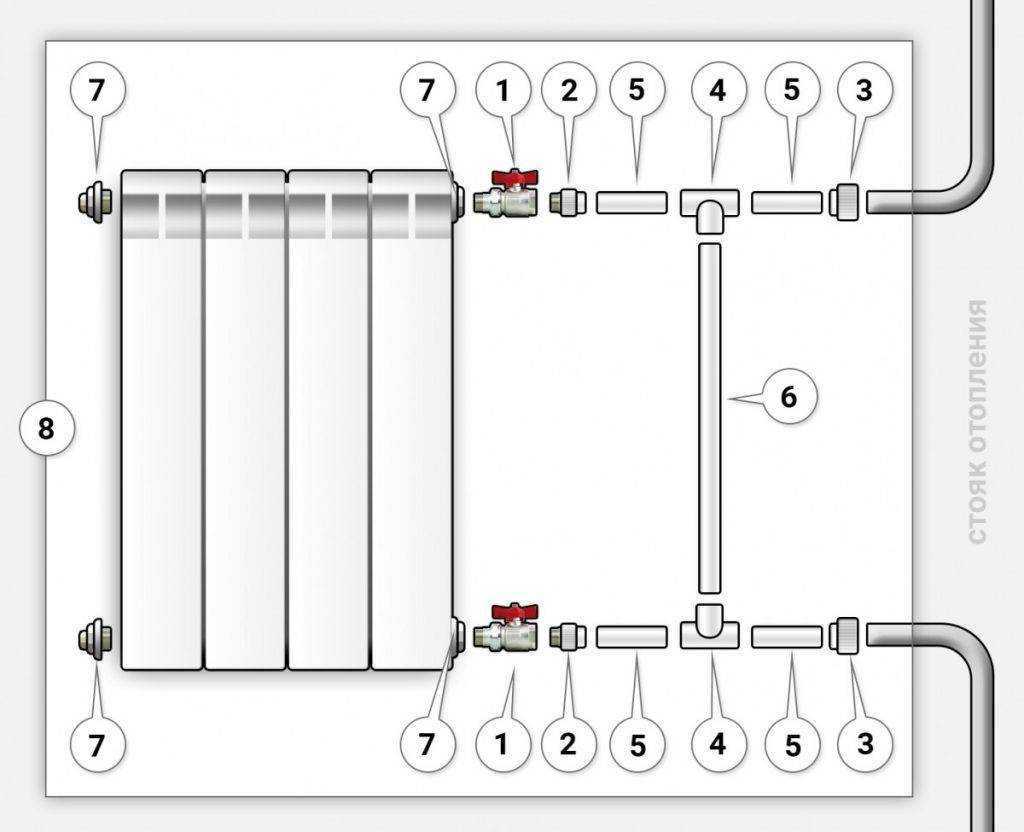

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

1. Сначала вставляется в муфту накидная гайка.
2. Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
3. Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
4. Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

• Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
• Уголки. Область применения – изготовление угловых участков магистралей;
• Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
• Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

1. Обезжирить место пайки на патрубках.
2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
3. Включить паяльник и выставить его на определенную температуру.
4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
5. После определенного промежутка времени состыковать патрубок и муфту между собой.
6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

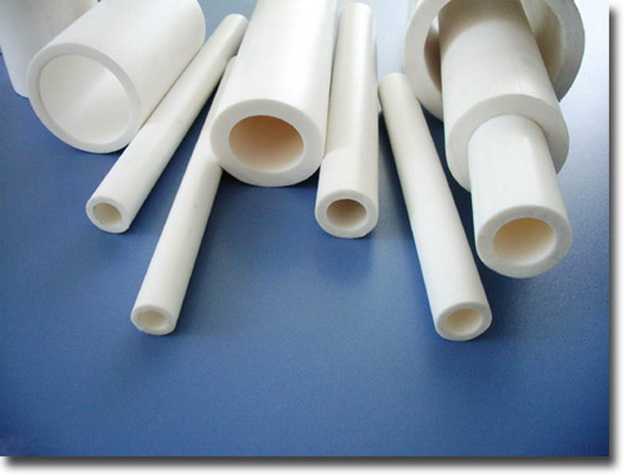

Полипропиленовые трубы

Немаловажную роль в системе отопления дома помимо котла и радиаторов играют коммуникации, которыми система соединяется в единое целое.

Для отопления частного дома или дачи лучшим вариантом будет монтаж пластиковых коммуникаций, а именно прокладка полипропиленовых труб.

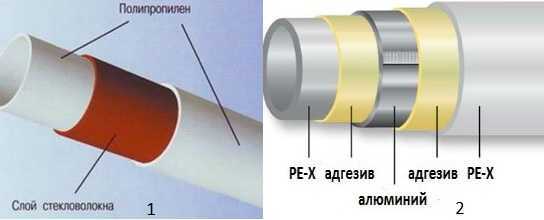

Виды полипропиленовых труб:1- с армированием из стекловолокна, 2- с алюминиевым армированием.

Полипропиленовые трубы — на данный момент самые технологичные из всех видов коммуникаций. Преимущества полипропиленовых труб:

1. Они не подвержены коррозии, в отличие от металлических.
2. Пластик имеет гладкую поверхность, что улучшает течение воды.
3. Герметичность соединений полипропиленовых труб достигается путем сплавления их стыков с помощью специального сварочного аппарата, что делает всю конструкцию водопровода одним целым. В отличие от соединения металлических труб, для полипропиленовых не нужно использовать никаких дополнительных герметиков.
4. Срок эксплуатации полипропиленовых труб очень высок (до 50 лет).

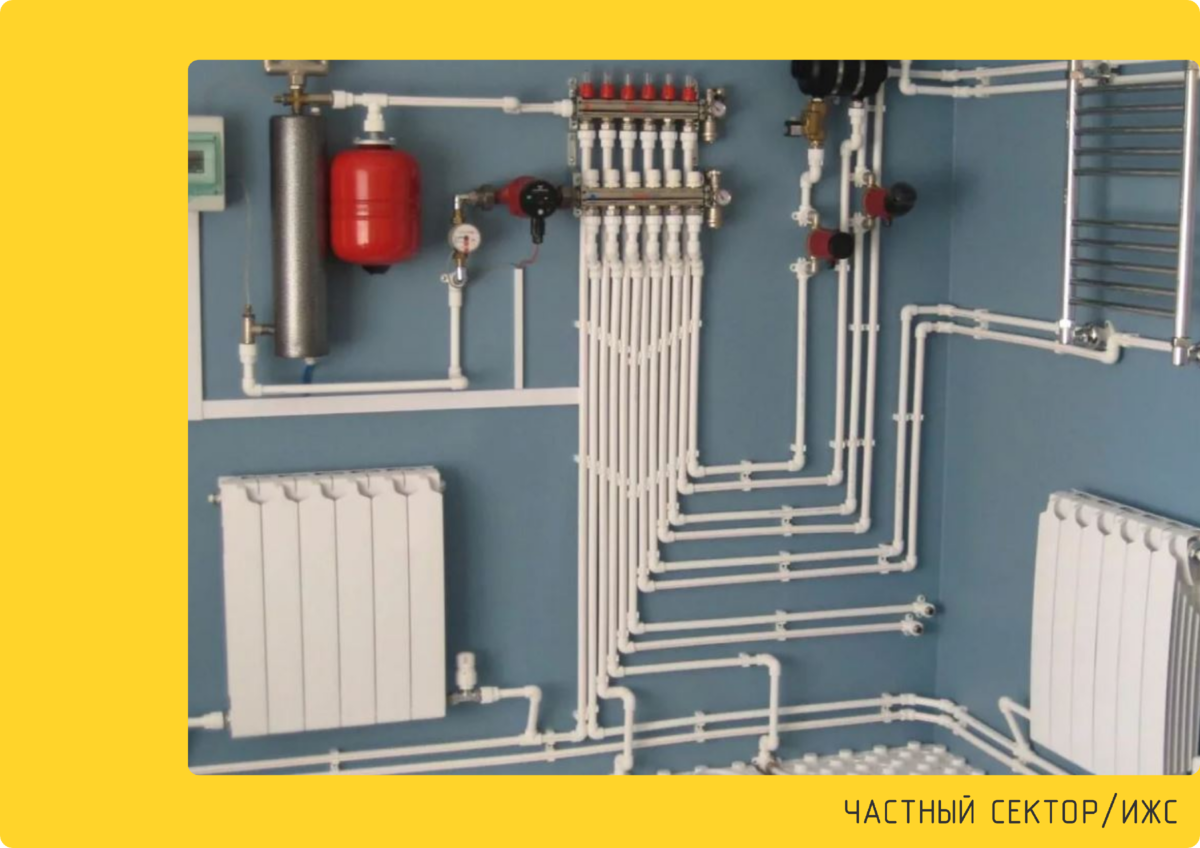

Монтаж пластикового отопления в частном доме

• Полипропиленовые трубы
• Монтаж отопления из полипропиленовых труб
• Инструкция по сварке своими руками
• Правила монтажа отопительной системы

Владельцы частных домов и благоустроенных дач часто задаются вопросом, как обустроить в доме отопление своими руками. Современная система отопления в частном доме, состоящая из котла, радиаторов и соединяющих их труб, позволит обогреть жилые помещения в холодное время года с минимальными затратами, как материальными, так и физическими. Если к вашему дому подведен магистральный газ или принято решение установить электрокотел. то следить за котлом практически не придется, а для твердотопливных котлов нового поколения предусмотрены системы автоматизации подачи топлива и даже дистанционное управление с помощью специального пульта или SMS-сообщений.

Полипропиленовые трубы имеют ряд преимуществ, позволяющих произвести самостоятельную их замену: отсутствие коррозии и ржавчины, невысокая цена, высокие прочностные характеристики, малый вес.

На что обращать внимание при покупке полипропиленовых труб

Прежде чем приступать к отоплению частного дома из полипропиленовых труб, нужно правильно подойти к их покупке

Если детально изучить маркировку таких труб, то вы сможете сделать правильный выбор. Цифра, которая следует сразу после  PN – это максимально допустимое давление в трубе при температурном режиме от 20 градусов. Очень большим спросом пользуются трубы с маркировкой PN: 25,20 и 16. Если вы планируете сделать отопление в небольшом одноэтажном здании, то вам подойдут и трубы PN 10. Также трубы из полипропилена имеют маркировку, указывающую данные о горячей и холодной воде. Если на трубе обозначена красная полоса – то ее предназначением есть горячая вода. В редких случаях для обозначения горячей воды наносят аббревиатуру PPR (подобные материалы можно применять при температуре от 10 до 90 градусов). Помимо таких важных данных на трубах должны быть обозначена и такая информация: размер сечения, марка, номер партии, и название производителя. Конечно же, общие характеристики у каждого производителя разные, но вот самые распространенные:

• Максимальная температура для использования 150 градусов;
• Плотность – 0,8-0,9 грамм/см3;
• Максимальное растяжение – до 25 Н/мм;
• Предел прочности – до 35Р/мм;
• Коэффициент теплового расширения – 0,15 мм;
• Проводимость тепла – 0,24 Ватт/мС ;
• Срок использования в отоплении – 50 лет.

Эти характеристики важно знать для того, чтобы правильно сделать отопление частного дома из полипропиленовых труб. Чтобы они максимально отдавали тепло, оставаясь при этом с той же прекрасной форме

Еще очень важный момент в покупке труб – это расчет длины, ведь он зависит от нескольких факторов: размера комнат и их количества, повороты и соединения, простенки, пол.

Виды ППР труб

Если говорить про основу, то она чаще всего состоит их армированных элементов. Поэтому есть несколько видов полипропиленовых труб, сделанных для отопления:

1.Трубы, которые армированы алюминием. Такое покрытие имеется как по внешнему слою, так и по внутреннему. Алюминиевые листы могут быть от сплошных до гофрированных, что позволяет создавать различную прочность и защиту всей поверхности в целом.

2. Трубы, покрытые стекловолокном, также активно используются в современном строительстве.  Такой материал может располагаться как в середине трубы, так и по внешним или внутренним слоям, что позволяет поверхности быть более прочной и надежной.

3. Трубы, которые армируются полипропиленом имеют в составе также и стекловолокно, которое улучшает качество эксплуатации всей поверхности.  Именно этот вариант считается самым оптимальным и финансово выгодным.

Этапы сборки системы

Соблюдая несложные правила при выборе изделий из полипропилена для установки отопления и правильно выбрав схему разводки, возможно без труда сделать отопление в частном доме из полипропиленовых труб своими руками. Качество и аккуратность работ зависит лишь от самого человека.

Особенности монтажных работ

Каждый используемый в установки элемент, при подгонке по размерам, режется с помощью трубореза либо спецножниц. Работу таким инструментом сопровождает ровный чистый рез, который станет ключевым моментом при выполнении работ.

Когда необходимо сделать переход «пластик-металл», на трубах ГВС и отопления следует использовать только фитинговые переходы. Затяжку подобных соединений выполняют при помощи ленточных ключей, когда нет профиля под обычный ключ.

Процедура сварки полипропилена

Последовательность выполнения сварочных работ:

1. Замеряется и отрезается нужный фрагмент рукава.
2. С помощью острого ножа снимается фаска на рабочем торце под углом 35 градусов.
3. Отмеряется участок вхождения рукава в фитинг и отмечается граница с помощью маркера.
4. При помощи обрезного прибора удаляется пластиковый и алюминиевый слои на трубе.
5. Обезжириваются обрабатываемые покрытия спецсредством.
6. Приступают к нагреву.

Сначала на плату с насадкой надевают фитинг, с учетом более толстого размера стенок в сравнении с трубой. Затем во 2 насадку вставляется обработанный фрагмент полипропиленового трубопровода. Детали снимают с насадок и соединяют аккуратным вхождением труб в фитинг. По завершении монтажа пайкой стыки должны быть неподвижны по меньшей мере 20 секунд. За это время расплавленная пластмасса затвердевает, формируется надежное соединение.

Учёт линейного расширения (сжатия)

Температурные колебания неотвратимо приведут к расширению либо сжатию материала. Такие нюансы учитываются при установке полипропиленовых труб. Когда такие изменения в отопительной системе не компенсированы, в результате сократится срок использования сборки.

Полезные советы

Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:

1. Пайку трубопроводов из полиэтилена допускается проводить только в том случае, если в помещении температура воздуха не менее +5 °C. В противном случае будет совершенно невозможно добиться идеального соединения, и в результате отопительная система слишком быстро выйдет из строя.
2. Перед тем как произвести пайку, необходимо с краев трубы удалить всю имевшуюся грязь. Это можно сделать с помощью сухой чистой ветоши. После чего поверхность протирается спиртом, который разводится с водой в пропорции 1:1.
3. Время сварки и остывания трубопроводов определяется по специальному справочнику, в зависимости диаметра приобретенных изделий.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

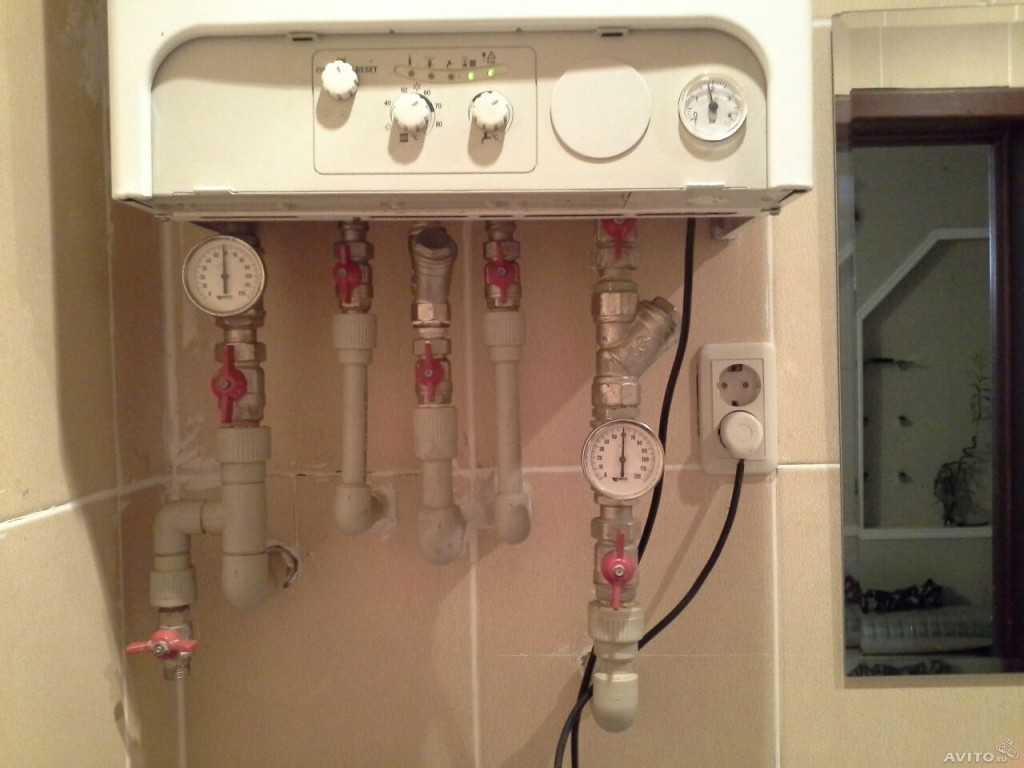

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых трубСварка полипропиленовых труб

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;

• гильзу (насадку) нужного диаметра.

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Прокладка канализационных трубПрокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Процесс пайки пластмассовых труб для отопления

Полиэтилен имеет некоторую специфическую особенность: после его сшивания труба в случае растягивании через некоторое время вновь возвращается в свое исходное состояние.

Это свойство, как правило, является основополагающим при монтаже фитингами:

1. Изначально в пространство в трубе следует ввести конец специально предназначенного для такой работы инструмента, который именуется экстендером.
2. После это трубу необходимо растянуть в несколько этапов, постепенно погружая в нее наконечник.
3. В образовавшееся отверстие следует поместить штуцер фитинга.
4. После его обжатия сам фитинг требуется оснастить запорным кольцом из латуни или пластика. Такой вариант крепления является монолитным, поэтому снять трубу с фитинга можно, лишь срезав ее.

Порядок действий при монтаже

До начала установки системы трубы нужно занести в рабочее помещение, чтобы они «акклиматизировались». Основное действие в процессе монтажа отопления в частном доме из полипропиленовых труб своими руками – пайка (сварка полипропилена).

Освоиться с паяльником несложно, но соединять нагретые детали нужно быстро (10 секунд максимум), а также не перегревать их. Время нагрева зависит от сечения трубы: 1,6 – 5 секунд, 4 – 12, 7,5 – 30. Время соединения – 4, 6 и 10 секунд соответственно. Диаметр насадки паяльника соответствует сечению трубы.

Схема сварки полипропиленовых труб.

Таблица времени сварки полипропиленовых труб.

Как смонтировать отопление в частном доме из полипропилена:

1. Составить схему разводки.
2. Выполнить разметку на стенах для каждого участка. Выбрать подходящие фитинги.
3. Определить необходимое время сварки.
4. Разметить и нарезать трубы. Рез выполняют строго перпендикулярно оси.
5. Протереть срезы спиртом, удалить грязь сухой ветошью.
6. Обезжирить насадку, установить горизонтально, нагреть до 265?.
7. Поместить в нагреватель трубу и фитинг, нагреть, вынуть, вставить друг в друга.
8. После остывания закрепить участок на стене клипсами.

Котел, насос, приборы отопления, расширительный бак (что такое расширительный бак для отопления) и контрольное оборудование устанавливают в соответствии с инструкциями к ним.

Видео об устройстве отопления из пропилена своими руками.

Монтаж отопления из полипропиленовых труб

Первым этапом монтажа отопительных коммуникаций своими руками является разработка подробной схемы отопления. Отопление бывает нескольких видов:

Схема системы отопления из полипропиленовых труб.

1. Однотрубное отопление заключается в том, что элементы теплоотдачи (радиаторы, теплые полы) соединяются с котлом одной трубой, идущей последовательно от одного элемента системы к другому. Такая система хороша, если теплоотдающих элементов немного и они небольшого размера, так как в каждый последующий радиатор поступает вода, слегка охлажденная после прохождения предыдущего радиатора и отдавшая часть тепла ему. К последнему элементу цепочки горячая вода может дойти настолько охлажденной, что будет неспособна согреть помещение. Преимущество прокладки такого вида отопительной системы в его экономности, так как для соединения элементов системы используется минимальное количество труб.
2. Двухтрубное отопление предполагает монтаж к каждому элементу системы двух труб. По одной поступает горячая вода, по другой отработанная вода возвращается в котел. Такой способ подключения позволяет равномерно разогреть все теплоотдающие элементы системы отопления. От котла отходит две параллельно идущие трубы, прокладываемые от одного теплового элемента к другому. В точке подключения батареи от основной трубы с горячей водой делается ответвление, направляющее часть горячей воды в батарею. От батареи вода отводится в основную трубу для отработанной воды (называемую обраткой). Так происходит монтаж каждого радиатора и теплого пола. Кроме того, что все элементы разогреваются одинаково, такой способ прокладки отопления подразумевает использование в 2 раза большего количества труб, нежели однотрубный способ.
3. При лучевом подключении каждый теплоотдающий элемент подключается в котлу независимо. Этот способ позволяет регулировать подачу горячей воды в каждый элемент отдельно прямо из котельной, но по количеству используемых труб он превосходит все предыдущие способы.

Чтобы правильно осуществить монтаж пластиковых коммуникаций своими руками, нужно знать особенности материала полипропиленовых труб.

Схема монтажа радиатора отопления на полипропиленовых трубах.

Пластиковые трубы имеют широкий диапазон выдерживаемого давления: от 10 до 20 атмосфер. Единственное ограничение в применении полипропиленовых труб — их низкий температурный порог. Большинство пластиковых коммуникаций имеет рабочий диапазон температур от 75 до 95 градусов по Цельсию, чего достаточно для обустройства отопления в частном доме. Для обеспечения безопасности отопления желательно использовать котлы с ограничением температуры нагрева воды.

Еще одна их особенность — высокий коэффициент линейного расширения. Это значит, что при нагреве они способны довольно сильно увеличиваться в размерах, но этот фактор нейтрализуется гибкостью самих коммуникаций и вставками в трубопровод специальных компенсирующих конструкций. Такие конструкции бывают Г-образными, П-образными и кольцевыми. Также из-за особенности полипропиленовых труб расширяться необходимо прокладывать коммуникации из них внутри стены с использованием специальных гильз.

По той же причине расширения полипропилена монтаж их должен производиться частично на специальные крепления, удерживающие трубу, но позволяющие ей свободно двигаться внутри крепления.

Инструменты для сварки: полипропиленовые трубы, фитинги,сварочный аппарат, набор насадок, перчатки, шейвер, нож, труборез.

Для прокладки отопительных коммуникаций в доме своими руками нужно использовать полипропиленовые трубы для горячей воды. Они обязательно армированы алюминиевой фольгой, что повышает их эксплуатационные характеристики и снижает коэффициент линейного расширения. Для удобства сварки таких коммуникаций своими руками нужно выбирать модели с глубоким залеганием армирования, чтобы не тратить время на очистку поверхности трубы при сварке.

Список инструментов и материалов:

• полипропиленовые трубы;
• фитинги;
• сварочный аппарат для сварки полипропиленовых труб;
• набор насадок нужного размера;
• перчатки;
• шейвер;
• нож;
• труборез.
