Чистка газового котла своими руками в домашних условиях: основные способы

Сборка оборудования после очищения

В процессе сборки все детали возвращаются на свои места в обратном порядке.

Фото 2. Схема (слева) и изображение внутреннего устройства газового котла (справа). Указаны основные детали.

Основной момент здесь — недопущение утечки газа после сборки. Для того чтобы это проконтролировать, нужно произвести обмыливание соединений. Герметичность фиксации элементов проверить только после включения газового котла.

Важно! При обратном монтаже пилотной горелки следует установить новую прокладку. Подсоединение электрода розжига делают только вручную, ключ использовать не рекомендуется

Конструкция

1 – передняя камера; 2 – задняя камера; 3 – внешний фланец головки; 4 – крышка головки; 5 – входной/ выходной патрубок головки; 6 – стационарная трубная доска; 7 – трубы; 8 – кожух; 9 – крышка кожуха; 10 – фланец кожуха со стороны стационарной головки; 11 – фланец кожуха с разборной стороны – или плавающей головки, или трубной доски; 12 – входной/ выходной патрубок кожуха; 13 – фланец крышки кожуха; 14 – компенсатор напряжений; 15 – плавающая трубная доска; 16 – крышка плавающей головки; 17 – фланец крышки плавающей головки; 18 – отдельный кольцевой фланец задней плавающей головки; 19 – отдельный кольцой фланец задней головки; 20 – направляющий поддерживающий фланец; 21 – крышка задней головки; 22 – трубчатая задняя головка (смесительная камера); 23 – сальники; 24 – уплотнение; 25 – фланец задней крышки; 26 – болты; 27 – соединительные тяги и распорки; 28 – поддерживающие перегородки; 29 – пластины растекания; 30 – продольная перегородка; 31 – перегородка-ребро или разделительная пластина в головке; 32 – штуцер смотровой; 33 – штуцер дренажный; 34 – штуцер для измерительных приборов; 35 – крепежные стойки; 36 – рымболт для монтажных работ;

Как почистить газовый котел от накипи: реальные советы

В прошлой статье мы рассказывали и показывали, как почистить газовую колонку от накипи, а теперь речь пойдет о котле. Главной сложностью рабочих операций этой категории является труднодоступность внутренних каналов. Сажу удаляют с внешних поверхностей. Широкие проходы системы дымоудаления можно рассмотреть внимательно. Засорения оттуда удаляют стандартным ершиком.

Воспроизвести аналогичные технологии при промывке теплообменника не получится. Эти изделия можно отделить от трубопроводов. Но их разборка не предусмотрена производителем. Нет и самодельных методик, которые получится воспроизвести в домашних условиях без повреждения деталей и чрезмерных затрат.

Гидродинамическая промывка

Поэтому применяют иные методы воздействия на накипь. Первый – гидродинамическая промывка. Засоры удаляют быстрым перемещением жидкости, с повышением давления. Для воспроизведения технологии нужно не только соответствующее измерительное и насосное оборудование. Требуется достаточный опыт, чтобы не повредить теплообменник газового котла Навьен. Как правило, такие методики применяют для очистки более крупных и прочных трубопроводов водоснабжения и отопления.

Загрязнения из теплообменников убирают с применением относительно деликатных способов. Извлеченный из корпуса узел помещают кислоту. Она разрушает кальциевые соединения. Механические частицы накипи вымывают затем потоком воды, используя обычное давление в системе. При необходимости, процедуры повторяют несколько раз в случае, если котел не греет горячую воду или отказывается работать вообще.

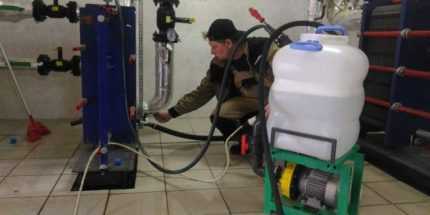

Прокачка реагентов через теплообменник котла

Следующий вариант – прокачка активных реагентов через теплообменник бустером. В составе этого специального оборудования есть емкость, циркуляционный насос, нагреватель. В данном случае агрессивные химические ингредиенты не попадают в атмосферу помещения, не наносят вред здоровью человека и предметам интерьера. Дополнительным преимуществом является возможность использования более сильных кислот.

Ремонт трехходового клапана своими руками

В процессе эксплуатации смесительный узел может частично или полностью потерять работоспособность. Если вовремя не сделать диагностику и восстановление – система отопления может выйти из строя. Но не всегда требуется дорогостоящий ремонт трехходового гидравклапана для котла Море или его аналогов. Достаточно проверить его состояние.

Существуют следующие причины неисправности смесительного узла:

Затруднено движение штока из-за появления накипи на его поверхности. Это происходит после долгого простоя системы отопления. Для устранения необходимо вручную сместить шток. Выход из строя блока управления

Его замена не представляет трудностей – важно правильно подобрать модель терморегулятора. Уменьшение рабочего диаметра патрубков

Причина – отсутствие фильтра в системе отопления

Сначала выполняется очистка труб, а затем устанавливается фильтр.

Ремонт трехходовых клапанов, встроенных в газовые котлы, имеет ряд нюансов. В видеоматериале показан пример восстановления работоспособности смесительного узла котла Navien:

Как продлить жизнь теплообменнику?

Чтобы теплообменник проработал как можно дольше, следует выполнять ряд определенных рекомендаций:

1. Установить фильтр на подачу водопроводной воды – это предотвратит скопление известковых отложений внутри контура и сведет к минимуму воздействие коррозии.
2. Вовремя делать прочистку теплообменника, особенно это касается агрегатов, которые не оснащены водяными фильтрами. Чистить деталь необходимо регулярно 1 раз в 2 года, при наличии фильтрации – 1 раз в 4-5 лет.
3. Не использовать максимальный рабочий режим горелки постоянно.

При выборе газового котла для дома или квартиры учитывайте тот факт, что наиболее долговечными считаются теплообменники из чугуна или меди.

Холодная сварка, как вариант ремонта

На основе клеев изготавливают так называемую холодную сварку. Популярное сырье при этом — эпоксидная смола. Не путайте материал и холодную сварку в понимании технологического процесса с пластической деформацией металлов без нагрева.

Выберите наиболее влагостойкое сырье из того, что предлагает рынок. В самом начале работы наденьте перчатки и смягчите сварку пальцами. Делайте так, пока масса не станет пластичной. Положите материал на свищ и распределите на как можно большую площадь. Сделайте слой толстым, но не обязательно чем он объемнее, тем лучше. Наносите деревянной палочкой.

Холодную сварку используют на меди, латуни, бронзе, чугуне, железе, сплавах, а еще на керамике, дереве, камне, но итоговое качество стыка во многом зависит от самой работы

Подождите, пока готовый слой застынет, и проведите поверхностную зачистку места мелкозернистой наждачкой и влажной тканью.

Сперва ждите полчаса для лучшего затвердевания. Рекомендованных 3—5 минут иногда не хватает. Проверьте качество стыка температурным контрастом и давлением воды.

Как почистить теплообменник напольного газового котла

Для разборки отопительного агрегата в домашних условиях не нужны какие-либо специальные инструменты, достаточно обычного набора с отвертками, ключами и пассатижами. Профилактическая прочистка теплообменника от сажи и накипи производится в межсезонье, когда отопление дома отключено. Предварительно перекрыв подачу газа, начинаем разборку котла со снятия горелочного устройства в такой последовательности:

1. Отсоединить от газового клапана все провода.
2. Извлечь из камеры сгорания термопару, соединенную с газовым клапаном капиллярной трубкой.
3. Отсоединить патрубок подачи газа.
4. Открутить 4 гайки (или болта), удерживающие плиту с горелкой. Вытащить узел в сборе наружу, как показано на фото:

Горелка вынимается вместе с клапаном безопасности и монтажной пластиной Чистка горелки газового котла производится без дальнейшей разборки с помощью старой зубной щетки. От сажи следует вычистить также запальник, пьезоэлектрическое устройство розжига и датчик контроля пламени (при наличии). Теперь нужно добраться до теплообменника, для чего необходимо снять верхнюю крышку котла, отсоединить датчик тяги и дымоходную трубу.

В открывшемся проеме вы увидите утеплитель, прикрывающий дымоходный кожух. Утепление аккуратно убираете, а после откручиваете винты крепления кожуха и снимаете его. Под ним расположен теплообменник, из которого нужно извлечь стальные турбулизаторы, как это сделано на фото:

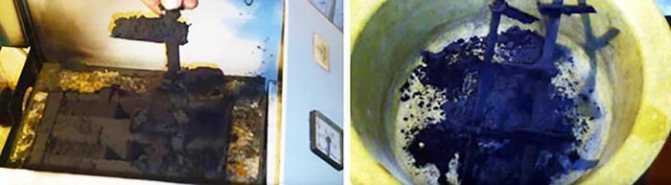

При извлечении турбулизаторов из теплообменника сажа просыпается вниз, поэтому первым делом вынимается горелка

Почистить турбулизаторы несложно, это делается обычной щеткой с металлическим ворсом. А вот чистку теплообменника напольного котла лучше делать с помощью нехитрых инструментов, изготовленных своими руками по размерам дымогарных труб. Если они имеют прямоугольное сечение, то надо согнуть из тонкого металла удобную плоскую лопаточку и маленький скребок в виде совочка, затем прибить к деревянной ручке.

Для круглых жаровых труб эти же инструменты изготавливаются слегка изогнутыми. Вначале стенки труб следует очистить совочком, после чего сажу, оставшуюся по углам, удалить лопаткой.

По окончании работы все поверхности теплообменника можно обмести кистью, прикрученной к длинной рукоятке. Последний шаг – уборка сажи с днища, куда она насыпалась при очищении дымогарных труб. Вот как выглядит чистый теплообменник отопительного агрегата:

Рассмотреть подробнее, как чистить в домашних условиях газовый котел, можно на видео:

Причины течи

Частой причиной течи является латунный или медный радиатор. Поскольку производители изготавливают некоторые элементы не из чистой меди, а с добавлением примесей, эти места быстрее окисляются. В итоге теплообменник поддается коррозии или прогорает.

Дополнительной причиной поломки является способ обеззараживания воды в регионе. Чаще всего для этих целей применяют двуокись хлора. При нагреве в трубках радиатора хлор вступает в реакцию с медью, что способствует разрушению и образованию свищей. Доказано, что в местах с обеззараживанием методом озонирования таких проблем с газовыми колонками не возникает.

Как часто требуется промывка?

Многие популярные производители газовых котлов такие как Navien, Baxi, Ariston, Vaillant в инструкции по эксплуатации указывают периодичность промывки теплообменника.

Однако реальные условия эксплуатации часто вносят свои корректировки. Практика подключения газовых котлов к системе отопления с жесткой водой показывает, что промывать теплообменник следует каждый сезон. Чтобы не сталкиваться с этой проблеммой посреди холодной зимы, рекомендуется производить промывку непосредственно после или перед началом отопительного сезона. Ниже перечислены характерные признаки, по которым можно судить о том, что теплообменник вашего газового котла нуждается в очистке:

1. Образовавшаяся накипь снижает теплопроводность теплообменника, тем самым вынуждая газовый котел сжигать больше топлива для достижения установленной температуры.

2. Увеличение времени работы горелки может также свидетельствовать о наличии накипи препятствующей нормальному прогреву теплоносителя.

3. Уменьшение эффективного диаметра каналов теплообменника, затрудняет прокачку теплоносителя циркуляционному насосу. Его работа в предельном режиме может сопровождаться гулом и перебоями в работе.

4. Снижение напора в контуре ГВС

   Признаком наличия слоя накипи во вторичном контуре двухконтурного котла может служить снижение напора в линии горячего водоснабжения.

Если один или несколько перечисленных выше признаков прослеживаются в работе вашего газового котла, необходимо срочно провести промывку, дабы избежать поломок дорогостоящих узлов системы отопления и высоких затрат на их ремонт или замену.

3Порядок ремонта теплообменных аппаратов

Ремонт теплообменников имеет строго определенную последовательность и должен проходить по четко заведенному порядку. Разберем порядок ремонтных операций поэтапно:

1. Производится демонтаж арматуры и трубопроводной обвязки, разбирают резьбовые соединения, снимают крышки, люки, выемки трубных решеток.
2. Проверяют плотность и прочность труб и их крепление в трубных решетках при помощи пневматических или гидравлических испытаний.
3. Производится глушение и развальцовка (обварка) труб в трубных решетках, при замене трубы извлекаются из корпуса, отверстия в решетках теплообменника очищаются, ставятся новые трубы, а их концы зачищают.
4. Далее ремонтируют корпусные детали, проводят вырубку и вырезку прокладок и подготовку крепежа, после этого идет сборка аппарата.
5. Последним этапом проводятся испытания на плотность и прочность и сдача в эксплуатацию.

Рис. 1. Гидродинамическая (а) и гидромеханическая (б) очистка теплообменников, установка преобразователей для очистки ультразвуком (в) и схема работы «самоочищающегося» конденсатора — конденсатора с псевдо-кипящим потоком песка (г):

1- двигатель; 2 — насос; 3 — регулятор давления; 4 — барабан для шланга; 5 — подвод воды; 6 — гибкий шланг высокого давления; 7 — щиток; 8 — пульт управления («пистолет»); 9 — полая штанга; 10 — распылитель с соплами; 11 — дрель; 12 — подшипник; 13 — манжета; 14 — сверло; 15 — преобразователь; 16 — генератор; 17 — перегородки; 18 — сливной лоток; 19 — смотровые окна

Почему теплообменник выходит из строя?

Теплообменник газового котла представляет собой трубу с несколькими изгибами, внутри которой движется нагретый теплоноситель. Обычно этот элемент изготавливают из меди или стали, а в напольных моделях большой мощности – из чугуна. Рядом с теплообменником расположена газовая горелка, которая нагревает его, а затем тепло от элемента поступает жидкости-теплоносителю, движущемуся по всей системе отопления.

Обычно выход из строя контура характеризуется одной из двух проблем: либо агрегат перегревается, либо он не дает достаточного тепла и одновременно подтекает. В первом случае причиной неполадки является засорение теплообменника известковыми отложениями. Устранить ее можно путем снятия и прочистки контура специальными химическими реагентами. Второй вариант подразумевает наличие утечки теплоносителя. Это случается из-за образования в металлической поверхности отверстий под воздействием коррозии или в результате прогорания. В этом случае отремонтировать контур пайкой не удастся, необходима замена теплообменника в газовом котле.

Обратите внимание! Если газовая горелка всегда работает на максимальном режиме, то на теплообменник долгое время воздействует высокая температура. Это увеличивает возможность прогорания металла в месте наибольшего действия огня.

Причины поломок настенного или напольного газового котла

Газовые котлы редко ломаются. Это происходит в следствие естественного износа оборудования, либо из-за заводского брака. Другие случаи поломок обязательно связаны со следующими факторами.

Загрязнённая вода в двухконтурных

Котёл может сломаться из-за воды. В группе риска, в первую очередь находятся двухконтурные аппараты, используемые не только для отопления, но и для горячего водоснабжения.

Дело в том, что ржавчина из трубопровода, другие фракции, за год засоряют тонкие трубки теплообменника.

Избежать неприятностей, связанных с качеством воды, поможет фильтр грубой очистки. Он устанавливается при монтаже на трубу подачи жидкости. Для большей безопасности можно добавить в систему мелкозернистый фильтр, или установить полноценную систему очистки.

Электричество — источник проблемы

Бытовая техника устойчива к перепадам напряжения и отключению электричества. Но газовый котёл — более тонкое оборудование. Скачок напряжения вызовет выключение котла или поломку электроники. Неисправность аппарата или отключение электричества приведёт к замерзанию труб отопления.

Во избежание печальных последствий устанавливают хотя бы одно из дополнительных устройств.

Стабилизатор — прибор, который решит проблему скачков напряжения. Размер его невелик, устанавливается как в квартире, так и в частном доме.

Фото 1. Электронный стабилизатор напряжения Ресанта Lux для котла отопления. Устройство крепится на стену.

• Источник бесперебойного питания. Будет выравнивать входное напряжение. Позволит котлу некоторое время работать при отсутствии электричества. Уместно использовать и в квартире, и в доме.
• Бензогенератор. Никак не влияет на стабильность сети, но может спасти при длительном отключении тока. Используется только в частном секторе.

Внимание! При покупке генератора уточните, является ли он действительно однофазным

Нарушения инструкции по установке

Установка сложного оборудования непрофессионалом повлечёт за собой тяжёлые последствия. В частых случаях возникают следующие неполадки:

В процессе монтажа пренебрегли заземлением. Это приводит к накоплению статики на корпусе устройства. При возникновении электрической дуги часто из строя выходит автоматика котла. После монтажа не выпустили воздух из системы. Образовавшаяся пробка приведёт к разрыву труб теплоносителя и поломке насоса

Нарушения в обвязке системы газового котла, с чугунным теплообменником, вызовет раскол важной части аппарата

Условия эксплуатации

Если монтаж газового котла выполнен правильно, эксплуатационные проблемы возникают только из-за погодных условий. Холодной зимой желание согреться толкает людей на использование котла в максимальном режиме. Оборудование такие условия выдерживает, а вот газовая система — нет. Снижение давления топлива приводит к перебоям работы аппарата. Автоматика начинает выключать котёл. Проблема в том, что это нельзя назвать поломкой и устранить её не получится.

Протечка трубопровода

В некоторых случаях протекает газовая колонка в результате образования дырочек на медных трубах. Отыскать место течи позволит тщательный осмотр теплообменника, когда вода перекрыта. Из крупных отверстий выделяется жидкость, небольшие повреждения обнаруживаются по ржавчине вокруг и пятнам зелёного цвета.

Что делать для устранения течи:

Холодная сварка

Важно, чтобы используемый состав сварки выдерживал воздействие высоких температур. Подобную информацию можно найти на упаковке средства

Потребуется достать кусок холодной сварки из упаковки, размять его руками (в перчатках) до состояния, когда он начнёт твердеть. После чего приложить состав к трубе и разглаживать до окончательного затвердевания.
Запаивание дыр. Устранить причину, по которой течет газовая колонка, можно запаяв место повреждения. Предварительно его потребуется зачистить, обезжирить и покрыть флюсом. Мощным паяльником или горелкой необходимо покрыть повреждение на трубе припоем (слой припоя должен быть толщиной приблизительно 1-2 миллиметра). Несколько дырочек, расположенных близко друг от друга рекомендуется запаивать кусочком медной пластины. Китайские недорогие теплообменники паять нецелесообразно, так как очень часто сверху они окрашены. Краска в этом случае используется производителями для того, чтобы скрыть неравномерность цвета низкокачественной меди (она содержит примеси). При этом трубки в процессе пайки прогорают, так как слишком тонкие.
Установка хомута с прокладкой из резины. Простейший способ устранения течи без повреждения конструкции. Подобная мера особенно эффективна в случае неплотного прилегания трубки к кожуху и если места достаточно.

Очищение вторичного теплообменника ГВС в двухконтурных котлах

В двухконтурных котлах процесс сильно зависит от типа теплообменника: дополнительного вторичного или единого битермического.

В случае со вторичным теплообменником все просто, его очистка производится абсолютно так же, как и первичного.

Битермический теплообменник – это единая конструкция, представляющая из себя трубу контура ГВС, вставленную в трубу контура отопления. Такую внутреннюю конструкцию очистить крайне сложно, промывка выполняется либо химическим, либо гидростатическим методом: специалистами с помощью специальной химии и бустера. Сильно загрязненные элементы, где просвет сужен более, чем на 80-90% подлежат замене.

Почему потекла газовая колонка

Газовый водонагреватель или газовая калонка — это корпус из металла с прикрепленными к нему двумя трубами, подающими холодную воду для нагрева и газ.

Газовый водонагреватель имеет несколько составляющих:

• Радиатор;
• Подающая газ труба;
• Горелка;
• Запальник.

Холодная вода, подающаяся по трубе, давит на мембрану, пускающую газ. Когда он начинает поступать в горелку, она зажигается от запальника, благодаря чему нагревает теплообменник, по которому поступает уже тёплая вода к крану.

Запальник может быть с пьезоэлектрическим, ручным или электронным розжигом. Газ автоматически поджигается при открывании водяного крана.

1. Основные виды неисправностей
2. Устранение протечек
3. Радиаторная протечка
4. Протекания резьбовых соединений
5. Протечка трубопровода

Описание теплообменника с плавающей головкой “ТП”

Теплообменник с плавающей головкой является одним из востребованных видов кожухотрубчатых теплообменников и широко используется на НПЗ, а также других различных промышленных предприятиях.

Главной особенностью данного аппарата является наличие температурного компенсатора в виде так называемой “плавающей головки”.

Ниже приведены 2 варианта исполнения “плавающей головки”:

1. Верхний рисунок – конструкция с возможностью извлечения трубного пучка без демонтажа самой головки, характеризуется пониженной тепловой эффективностью из-за наличия байпасных потоков(обозначение T по TEMA).
2. Нижний рисунок – конструкция, при которой требуется демонтаж головки для извлечиния трубного пучка (обозначение S по TEMA). Наиболее распространена на отечественных НПЗ.

В обоих случаях, наличие плавающей головки, позволяет использовать теплообменник при большой разнице температур между технологическими средами в трубной и межтрубной полости аппарата.

Таким образом, данный вид аппарата более универсален по сравнению с теплообменниками жесткотрубной конструкции и может применяться в широком диапазоне сочетания различных сред с большой разницей температур. Однако, из-за наличия плав. головки стоимость теплообменника также возрастает. Поэтому использование этого оборудования должно быть технически обосновано. При указании шифра аппарата используют аббревиатуру “ТП” – теплообменные аппараты с плавающей головкой согласно ТУ 3612-023-00220302-01 ВНИИНефтемаша.

Кстати, прочтите эту статью тоже: Аналоги нержавеющих сталей

Способы удаления загрязнений

Для удаления накипи и сажи используются механический, гидравлический, химический и другие способы или их сочетания.

Механическая чистка теплообменного оборудования выполняется с помощью шомпола, проволочной щетки, скребка. Применяются как ручные инструменты, так и на электро- или пневмоприводе.

Применение гидравлического способа возможно только при наличии аппарата высокого давления, который обеспечит подачу мощного потока жидкости, способного сбить отложения и вывести их наружу.

Химический способ предусматривает использование специальных средств, которые разрыхляют и растворяют загрязнения.

При промывке теплообменников химическим способом можно использовать насосные установки для подачи реагента в водяной контур, это эффективней простого замачивания

Магнитные, электромагнитные, ультразвуковые способы являются относительно новыми и предусматривают применение фильтров-преобразователей и других технических средств.

Для очистки теплообменников бытовых водонагревателей и котлов отопления чаще всего используется сочетание механического и химического способов. После замачивания (травления) в моющем средстве остатки накипи очищаются механическим способом. Также набирают популярность современные методики, о которых говорилось выше.

Когда нужно промывать котел Навьен?

Как правило, отопительная система и, в частности, котел работает весь отопительный сезон (а это – несколько месяцев) 24 часа в сутки. Это очень долго и более чем достаточно для образования накипи. Поэтому следуйте общепринятому правилу – промывку котла Навьенпосле каждого отопительного сезона. Делать это допускается и внепланово, если обнаружена одна или несколько неполадок, перечисленных выше.

Способы промывки котла Navien Навьен

Есть два способа промывки котла:

При первом способе, как можно понять из названия, необходимо отсоединить все детали, на которых есть накипь. После этого поместить их в ведро или другую емкость со специальным составом и подождать несколько часов. В конце все детали очищаются водой, вытираются насухо и возвращаются на место.

При втором способе используется бустер. Он представляет собой устройство, состоящее из трех частей: полости для раствора, электрического нагревателя раствора и циркулярного насоса.

Промывка котла Navien Навьен при помощи бустера включает в себя:

1. Отключение котлаNavienНавьен. Если он твердотопливный, то дополнительно – ожидание полного остывания.
2. Слив воды из котла.
3. Открепление котлаNavienНавьен от отопительной системы.
4. Присоединение бустера. Он будет прогонять реагент по котлу в течение 5 – 6 часов.
5. Слив реагента.
6. Промывание котлаNavienНавьен.
7. Прикрепление котла к отопительной системе.

Чаще всего этот процесс повторяется несколько раз, благодаря чему достигается максимальный эффект.

Доверять промывку котла следует только профессионалам – специалистам нашей сервисной службы. На первый взгляд может показаться, что первый способ прост. Но это не так. Если вы не знаете на отлично внутреннее устройство котла, то с высокой вероятность присоедините какую-нибудь деталь не на свое место.

Позвоните по номеру телефона, который указан на нашем сайте и ни о чем не беспокойтесь. Мы выполним работу в самом лучшем виде в сжатые сроки.

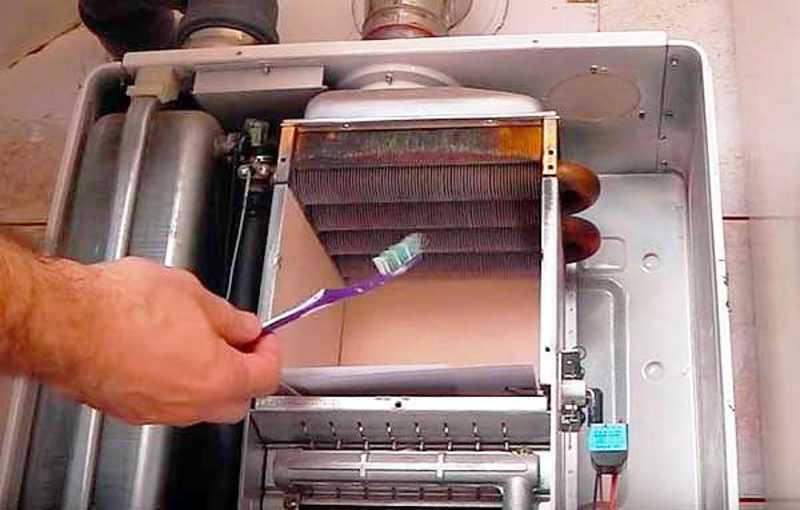

Чистим от сажи настенный теплогенератор

Подобраться к основному теплообменнику большинства настенных газовых котлов довольно просто. Алгоритм проведения работ следующий:

1. Отключить подачу газа, перекрыв соответствующий кран.
2. Снять переднюю панель агрегата.
3. Открутить и снять переднюю крышку, закрывающую камеру сгорания.

Чтобы удаляемая сажа не сыпалась в отверстия газогорелочного устройства и вам не пришлось потом думать о том, как снять горелку для очистки, прикройте форсунки листом плотной бумаги или картона. После чего старой зубной щеткой очищаете ребра теплообменного блока от нагара. Если прикипевший слой не поддается, то можно применить щетку с мягким металлическим ворсом.

По окончании обметаете агрегат изнутри кисточкой и аккуратно извлекаете лист бумаги с сажей. Как обслужить настенный котел, детально показано на видео:

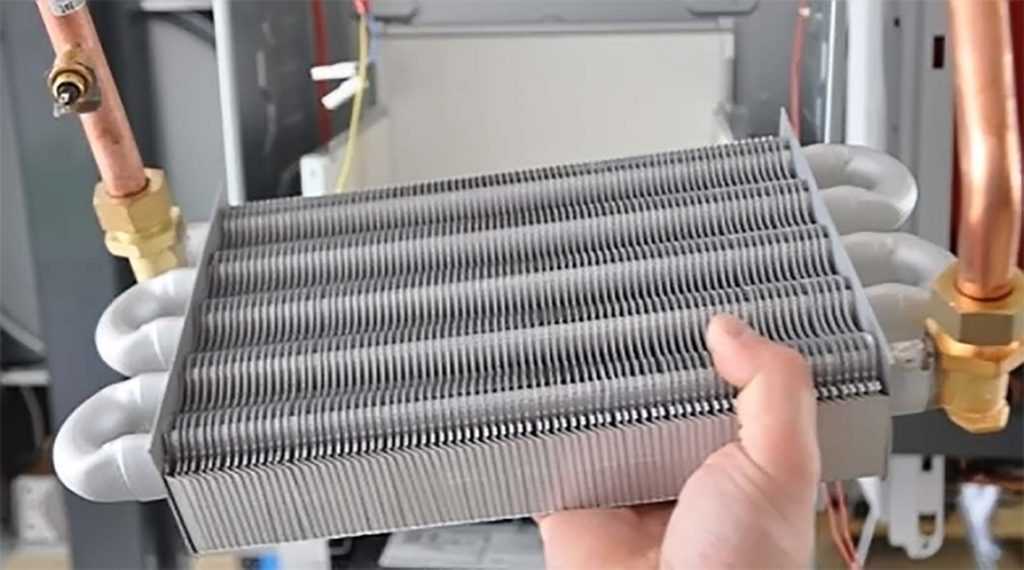

Извлечение теплообменника из котла

Газовые котлы оборудуют теплообменниками, иногда их называют радиаторами котлов, в которых одни источники передают тепловую энергию другим. В большинстве котлов есть первичный и вторичный теплообменники, а в остальных — совмещенный или битермический.

На все виды обменников воздействуют неблагоприятные факторы. Ухудшается качество металла, уменьшается проходимость каналов, напор воды бьет по стенкам. На первичный и битермический воздействует пламя главной горелки.

У битермических теплообменников канал для водоснабжения находится внутри линии отопления — если было бы наоборот, теплообменники чаще выходили бы из строя

У изношенных обменников могут появляться дыры. С учетом стоимости этой детали, есть смысл ремонтировать их, а не сразу заменять. Тем более, что аналог не всегда удается найти.

Если в газовом котле потек теплообменник, вы заметите подтеки рядом с бытовой техникой или ошибку на дисплее. При необходимости, достаньте проблемную деталь.

Сначала сделайте так:

1. Отключите котел от электросети и газа.
2. Перекройте движение теплоносителя в систему отопления и из нее. Закрутите кран подачи водопроводной воды в котел.
3. Слейте оставшуюся в устройстве воду.
4. Снимите крышку котла.
5. Спустите воздух через отводчик.
6. Проверьте внутренности прибора. Посмотрите, есть ли где-то влага, и вытрите ее.

Чтобы достать первичный или битермический теплообменник, освободите камеру сгорания от подходящих к ней элементов. Уберите патрубок, который подает газ на горелку. Отсоедините электропровода от камеры сгорания. Если забыть этот нюанс, то потом из-за невнимательности можно повредить их.

Отцепите датчики, трубки контура отопления, отведите патрубки обоих контуров от битермического обменника. Уберите узлы, которые препятствуют изъятию устройства из котла.

Отсоедините и вытяните камеру сгорания. Снимите верхнюю и переднюю крышки. Уберите метизы под теплообменник и вытяните его.

Из-за утечки воды из теплообменника образуется налет и ухудшается состояние элементов котла, из строя могут выйти датчики, после чего топочная не запустится

Чтобы достать вторичный теплообменник, извлеките плату и другие электронные элементы, открутите и уберите все, что помешает вытянуть агрегат из котла. Изолируйте содержимое прибора от попадания воды из обменника и подходящих к нему каналов.

Но неисправность теплообменника – не единственная причина по которой может течь котел. О других возможных причинах течи и способах их устранения мы подробно рассказали в этой статье.

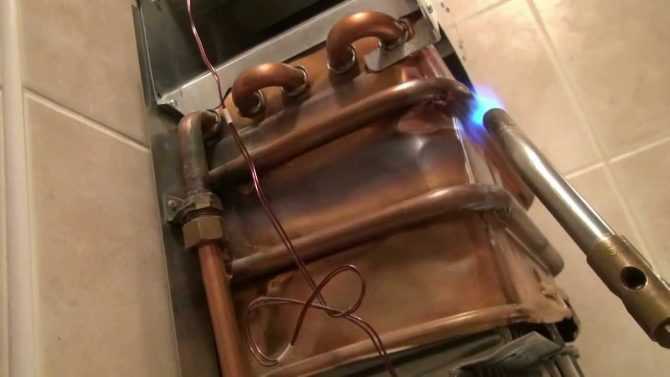

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления. Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку. Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

После этого отключается газ и спускается вода из колонки. Для этого открывается кран горячей воды и откручивается накидная гайка с входа холодной воды. Под действием силы тяжести вода выльется. В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.
