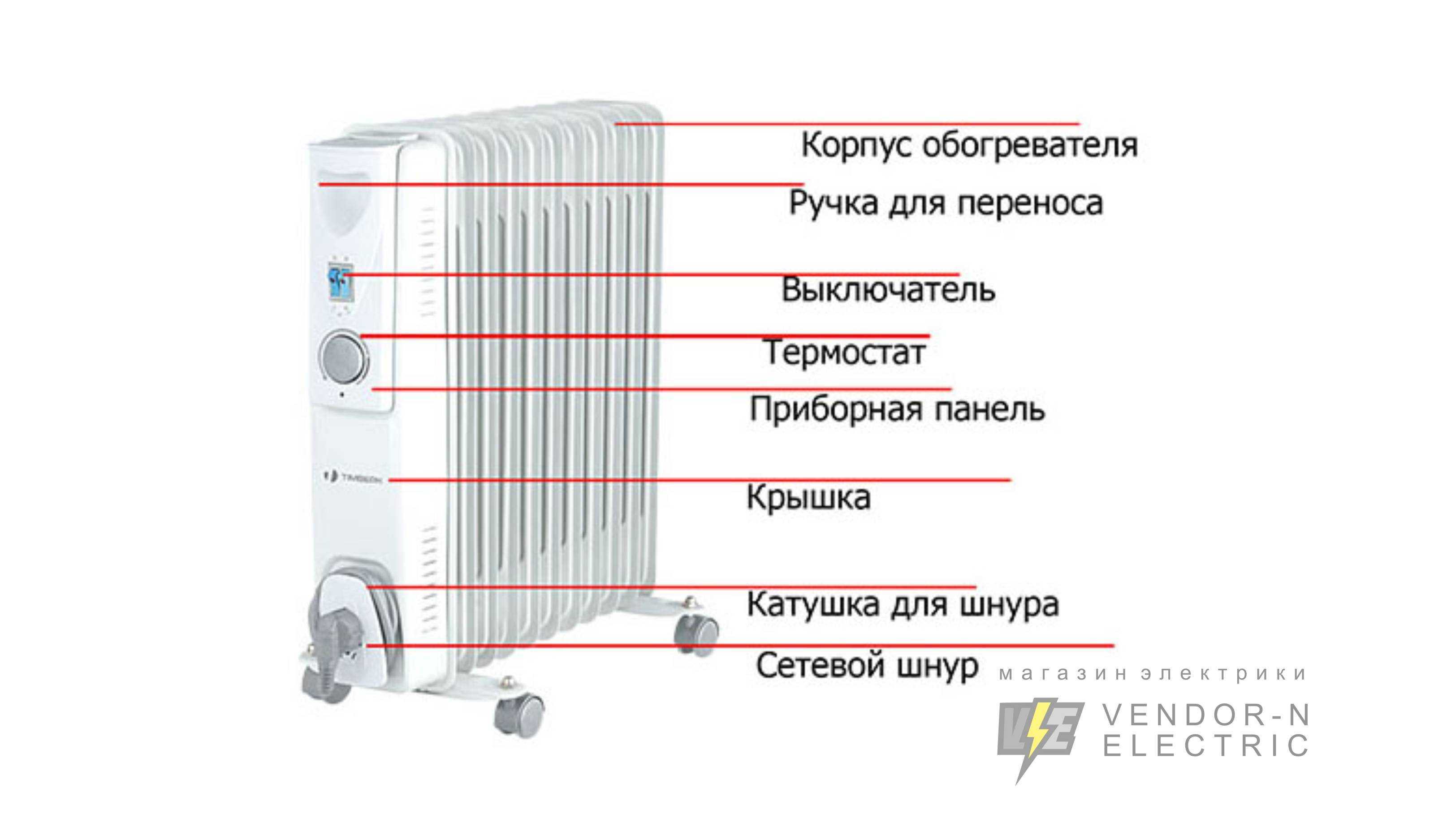

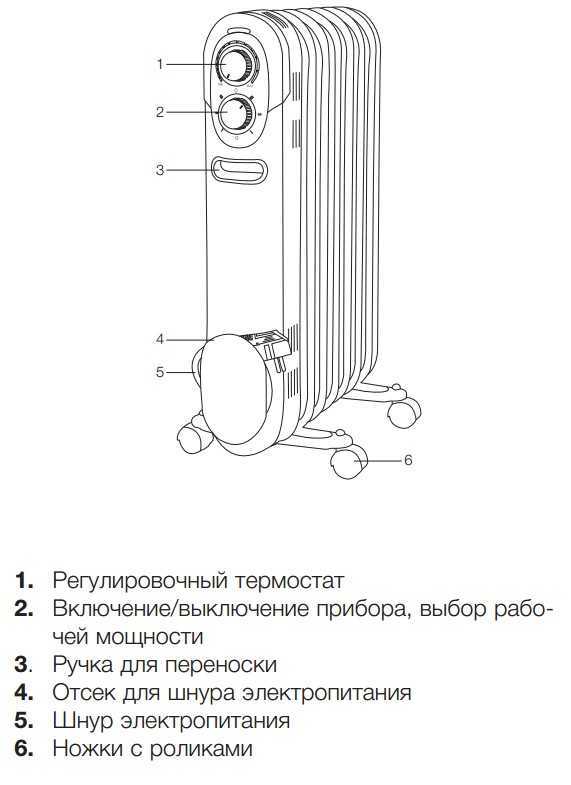

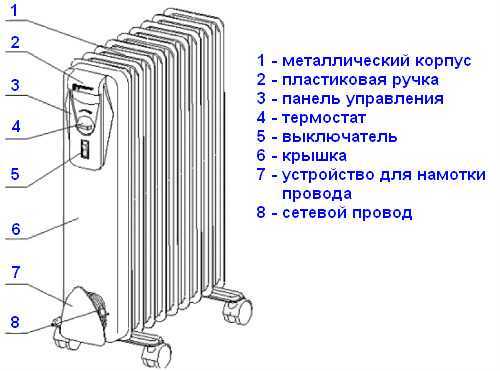

Устройство масляного обогревателя и принцип его работы

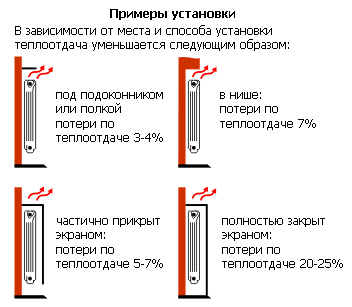

Схемы установки алюминиевого радиатора

Надо отметить, что подключение алюминиевых радиаторов отопления может проводиться по разным схемам. Батареи из алюминия подходят для однотрубной и двухтрубной разводки. В последнем варианте подающая и отводящая трубы подключаются параллельно, они соединяются через конечный прибор отопительной системы.

Выделяют такие способы подключения алюминиевых радиаторов отопления: боковой, диагональный и нижний. Каждая из схем отличается не только технологией монтажа батареи, но и качеством теплоотдачи.

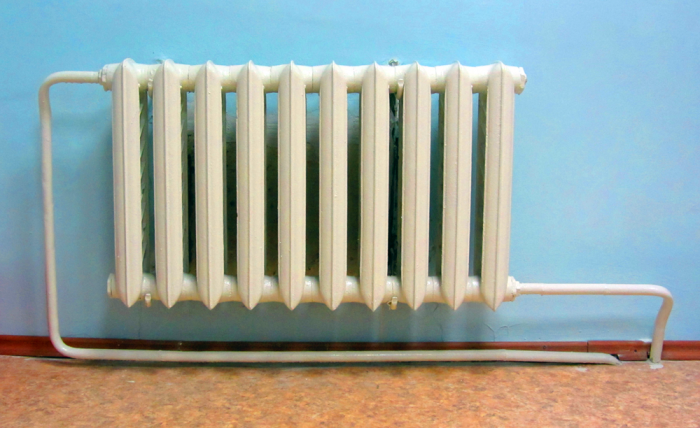

Диагональное подключение

Наиболее распространенным и эффективным способом является диагональное подключение. В данном случае потери тепла не превышают 2%. Идеальный вариант для оборудования с большим количеством секций. Отводящий трубопровод подсоединяется к нижнему. Подающая труба соединяется с верхним патрубком. Используют такой метод для двухтрубных систем теплоснабжения.

Боковое подключение

При боковом подключении подающая труба подсоединяется сверху, а отводящая – снизу. Монтаж проводится к патрубкам, которые расположены на одной стороне. При нижнем варианте подключение осуществляют к патрубкам, которые расположены в нижней части батареи. Правда, тепловая отдача в этом случае на 15% ниже номинальной мощности устройства.

Перед тем, как подключить алюминиевый радиатор отопления, устройство надо правильно собрать. Технология монтажа и особенности сборки производитель подробно описывает в инструкции, которая прилагается к оборудованию.

Технические характеристики чугунных радиаторов

Чугунные батареи изготавливаются посредством такого метода, как литье. Чугунный сплав, в первую очередь, выделяется тем, что он обладает однородным составом. Такие радиаторы лучше всего подходят для систем отопления автономного типа или для центральных отопительных систем. Можно выбрать разные размеры чугунных радиаторов отопления.

Среди достоинств чугунных радиаторов можно выделить следующие:

Устойчивость к воздействию коррозии. Чугун – это такой материал, который практически не подвергается влиянию коррозии. Подобные радиаторы отопления способны выдержать высокую температуру теплоносителя, до +150 градусов.
Чугунные радиаторы можно использовать для теплоносителя любого качества. Их можно использовать даже для тех систем, в которых используется теплоноситель с высоким содержанием различных щелочей. Чугун – это такой материал, который не так уж и легко поцарапать или растворить.
Чугунные батареи изготавливаются со стенками большой толщины. Благодаря этому подобные приборы способны прослужить такой длительный период времени. Чугунные батареи можно использовать как для открытых отопительных систем, так и для тех систем, которые опорожняют время от времени. Например, радиаторы из стали в подобных условиях уже после 2-3 лет начнут покрываться ржавчиной или даже могут лопнуть.

Чугунные батареи имеют толстые стенки

Чугунные батареи выделяются отличными теплоаккумулирующими свойствами. Если пройдет час с того момента, как отключится отопление, чугунный радиатор будет излучать около 30% тепла. Если сравнивать чугунные радиаторы с другими типами, то теплоотдача чугунных радиаторов отопления будет в несколько раз. Чугунные радиаторы идеально подойдут для таких систем, в которых нагрев теплоносителя является нерегулярным.
У чугунных радиаторов довольно большое сечение. Это способствует тому, что их чистку необходимо проводить не так уж часто.
Чугунные радиаторы обладают самым продолжительным сроком службы. Производители подобных устройств несколько скромничают, когда указывают срок службы чугунных батарей отопления. Исходя из того, что указывают производители, чугунные радиаторы должны прослужить от 10 до 30 лет, однако подобные отопительные приборы нередко служили своим хозяевам и полвека. Если использовать теплоноситель хорошего качества, то чугунный радиатор вполне может отпраздновать и свое столетие.

Площадь поверхности чугунного радиатора отопления немного уменьшается из-за секционности. Площадь чугунного радиатора отопления будет немного меньше алюминиевого и других. По данному показателю такие радиаторы уступают не только алюминиевым или биметаллическим, но и стальным приборам. Если вы живете на одном из верхних этажей, а в лифте запрещается перевозить подобные предметы, то транспортировка такого радиатора в квартиру будет крайне тяжелым мероприятием.

Чугунные радиаторы характеризуются большим весом

Еще один недостаток состоит в том, что, по сравнению с биметаллическими радиаторами, они не способны выдержать высокое рабочее давление. К сравнению, чугунные батареи выдерживают давление до 15 атмосфер, тогда как биметаллические приборы выдерживают и 40 атмосфер.

Сколько электроэнергии потребляет

Масляный холодильник с 8 отделениями потребляет около 28 кВт в день. Это большое количество электроэнергии, поэтому будьте готовы к высоким счетам за электричество.

Трансформаторное масло — это диэлектрический материал с отличной теплопроводностью. Он сохраняет свои свойства даже при температуре д о-45 градусов Цельсия. Оно получается из нефти путем дистилляции и не имеет существенно отличающихся свойств.

Для масляных батарей используется минеральное масло, которое похоже на трансформаторное масло. Если вы заполните радиатор синтетическим трансмиссионным маслом, он будет шуметь — из-за меньшей вязкости и более высоких конвекционных токов он будет шуметь и дребезжать.

Не следует смешивать масла из разных источников для радиаторов, так как вы не знаете, как поведут себя различные присадки после нагрева. Смесь может коагулировать, выпадать в осадок или загустевать. Недостающее масло должно быть восполнено из того же материала.

Подключение радиаторов

Рассмотрим подробнее, как подключить радиаторы к системе отопления своими руками. Во-первых, вам нужен план подключения и его дизайн. Сначала необходимо нарисовать примерный вид вашего нагревателя. Чертеж может быть как индивидуальным, так и чертежом всей системы отопления. Точки подключения между отопительным прибором и радиатором должны быть обозначены на каждом чертеже. Также необходимо знать приблизительную теплоотдачу радиатора.

Фотография схем подключения радиатора

Наиболее распространенный тип подключения радиаторов — одностороннее. Трубы подключаются к радиатору только с одной стороны. Это наиболее удобный вариант для зданий с несколькими отделениями.

Следующий вариант подключения радиатора — маркировка. Это делается по диагонали, т.е. подающая труба подключается вверху слева, а обратная труба — внизу с другой стороны радиатора. Расположение радиатора отопления имеет большое значение. Такая схема подходит для больших радиаторов с большим количеством секций. Тепло распределяется по всей поверхности радиатора, что обеспечивает превосходную теплоотдачу.

Последним подключением радиаторного блока является подключение снизу. В этом случае две трубы располагаются снизу, напротив друг друга. Это расположение будет уступать другим. Поскольку он обеспечивает только 10-15 % тепловой мощности. Однако это идеальный вариант, если система отопления скрыта в полу. Здесь вы узнаете о видах радиаторов, их преимуществах и типах подключения.

Открытая и закрытая система отопления

Все системы отопления также подразделяются на два типа, которые отличаются между собой не только важным элементом в структуре — расширительным баком, но и энергоэффективностью.

Система открытого типа

Основной принцип ее работы заключается в открытом расширительном баке. Вода нагревается в котле, устанавливаемом в самой низкой точке дома. За счет возникающего давления из-за разницы диаметров труб она поднимается вверх. Насос необязателен. В радиаторах теплоноситель остывает и снова попадает в нагревательный котел. Расширительный бак устанавливается в самой верхней точке. Он имеет открытую форму. Такой бак необходим, так как при нагревании вода увеличивается в объемах.

Радиаторы в открытом типе отопления должны быть изготовлены из металлов, отличающихся высокой прочностью. Следует выбирать между батареями из стали и чугуна.

Достоинством системы являются автономность работы. Она не зависит от электричества. Работа ее не будет сорвана из-за сбоев электроэнергии.

Такая конструкция имеет и серьезные недостатки. Она сложна в установке ввиду своей громоздкости. В баке вода быстро испаряется, поэтому возможно попадание воздуха в радиаторы. Вся внутренняя поверхность оборудования подвержена коррозии. Батареи медленно прогреваются, поэтому КПД открытой системы отопления низкое.

Система закрытого типа

Ее основное отличие – наличие закрытого бака, напоминающего по форме капсулу. Она разделена на две части мембранной перегородкой: в одной половине находится вода, а в другой — азот под давлением. Принцип работы: жидкость нагревается до нужной температуры, перемещается в расширительный бак и выравнивает давление. Обратно вода движется при помощи насоса.

https://youtube.com/watch?v=Ef4t5uo2KAk

Такая система способна отапливать большие площади, ей по силам обеспечить теплом здание любой этажности. Поэтому она получила широкое применение в частных и промышленных масштабах.

Закрытая система имеет ряд преимуществ:

Благодаря баку жидкость не испаряется, следить за уровнем воды нет необходимости.
Оборудование не подвержено коррозийным отложениям и окислению.
За счет регулировки давление на выходе и входе одинаково, поэтому трубы не подвергаются гидроударам.
Большой срок эксплуатации.
Высокая эффективность благодаря быстрому нагреву и хорошей теплоотдаче.

Конструктивные особенности и разновидности биметаллических радиаторов

Если говорить о конструкции радиаторов этого типа, то выделим два основных элемента — стальные трубы и панели из алюминия. Именно они составляют конструкцию этих изделий. Это и обеспечивает эффективность передачи тепла. Сердечник биметаллических радиаторов, характеристики которых важны для любого потребителя, нагревает алюминиевую оболочку при прохождении по нему горячей воды. От них тепло переходит к воздуху в помещении. Алюминиевая оболочка обеспечивает биметаллическим радиаторам прекрасный вид, а помимо этого способствует эффективной передаче тепла. Вдобавок к этому батарея имеет небольшой вес благодаря алюминию, который сам по себе является легковесным металлом. Это обеспечивает дополнительный комфорт при монтаже этих изделий. Корпус биметаллической батареи имеет замысловатую форму, что положительно отражается на внешнем виде изделия, а помимо этого обеспечивает прекрасные свойства батареи в плане теплоотдачи.

Чтобы познакомиться с техническими характеристиками биметаллического радиатора, достаточно заглянуть в паспорт изделия. Они могут быть разными. Все зависит от модели. Производитель – тоже важный фактор, влияющий на характеристики изделия.

В настоящий момент в магазинах предлагаются биметаллические радиаторы двух видов:

радиаторы, являющиеся биметаллическими на 100%. Как это следует понимать? Такие изделия имеют стальной сердечник из труб, который окружает оболочка из алюминия. Их главная техническая характеристика – повышенная прочность. В процессе их эксплуатации возникновение протечек исключено. Такие радиаторы выпускают в основном итальянские компании: Global Style и Royal Thermo BiLiner. Производством биметаллических батарей занимаются и отечественные компании, например, Сантехпром БМ;
полубиметаллические радиаторы – изделия, которые являются биметаллическими лишь наполовину. Сталь при их изготовлении используется только для труб. Они усиливают вертикальные каналы этих батарей. При этом алюминий частично контактирует с водой. Главное их достоинство состоит в том, что они на 10% лучше, по сравнению с биметаллическими, отдают тепло. Другой их плюс — более низкая на 20% цена.

Выпуском радиаторов этого типа занимаются следующие компании:

Rifar, Россия;
Gordi, Китай;
Sira; Италия.

У специалистов, даже после сравнения технических характеристик двух типов этих изделий, нет единого мнения насчет того, какие из них лучше подходят для централизованной системы отопления, а какие — оптимальный вариант для автономной системы в частном доме.

Одна из важных характеристик биметаллического радиатора, делающая его хорошим решением для централизованной системы обогрева состоит в том, что он не боится химии, которую добавляют в воду городские службы. Однако в условиях повышенного давления, алюминий заметно превосходит сталь. Единственное, в чем согласны эксперты, так это в том, что, если в вашем доме используются старые отопительные трубы, то при замене радиатора выбор лучше сделать в пользу биметаллических батарей.

Принцип и устройство чугунного радиатора

Теперь рассмотрим принцип работы чугунных и алюминиевых батарей. Они имеют одну и ту же конструкцию, отличаются только по весу и сроку службы. Так, чугунные секционные приборы отопления являются более тяжелыми, но при этом способны прослужить на протяжении более полувека. Тогда как алюминиевые батареи являются более легкими, но они служат гораздо меньше, однако их стоимость на порядок дешевле. Поэтому нередко покупают именно их.

Принцип работы чугунного или алюминиевого радиатора очень прост и заключается в теплообмене. В батареях циркулирует пар или горячая вода, что приводит к нагреву прибора, вследствие чего он начинает повышать температуру воздуха в помещении.

Важно заметить, что у чугунного или алюминиевого радиатора отсутствуют какие-либо внутренние элементы (ТЭНы, вентиляторы, термостаты и прочие). Там находится только пространство для пара и воды

Соответственно, ремонтировать их приходится довольно редко.

Чугунные и алюминиевые радиаторы обладают значительной тепловой мощностью и не требовательны к качеству теплоносителя. Поскольку они отличаются большой вместительностью, то даже после завершения процесса отопления батареи еще на протяжении длительного времени остаются горячими.

Каков в разрезе биметаллический радиатор

Для монолитных радиаторов используют сплав меди и алюминия, а в секционных медь заменяется сталью. Вообще сталь отличается невысокой теплоотдачей, а для алюминия характерна чувствительность к коррозии и недолговечность, таким образом, недостаток одного металла перекрывается достоинством другого, за счет чего этот сплав более прочен и эффективен.

По своей сути биметаллические радиаторы — это важный элемент полноценной отопительной системы, который обеспечивает непосредственную теплоотдачу и состоит из двух видов металла, как правило, стали и алюминия

Именно поэтому секционные радиаторы имеют некоторую специфику:

Срок их службы составляет не более 25-27 лет;
Максимально давление, которое они способны выдерживать не превышает 35 атмосфер;
Секционная теплоотдача варьируется от 100 до 200 ватт.

Для монолитных радиаторов также характерен ряд особенностей. Длительность службы превышает 50 лет, могут выдерживать давление около 100 атмосфер, теплоотдача составляет 100-200 ватт.

Таким образом, монолитные конструкции более эффективны, чем секционные, однако к их существенному минусу можно отнести относительно высокую цену, к тому же цельную конструкцию нельзя изменять, т.е. убирать или добавлять секции.

Как рассчитать необходимую мощность масляного радиатора?

Перед тем, как купить масляный обогреватель, измерьте площадь помещения и высоту потолков. По самой простой формуле необходимая мощность определяется таким образом: 1 кВт мощности на 10 кв.метров площади помещения со стандартной высотой потолков 2,75 м. Чтобы рассчитать необходимую мощность более точно, нужно учитывать качество теплоизоляции стен, количество и размеры окон, этаж, наличие сквозняков и другие факторы, которые могут снижать эффективность работы прибора.

Слишком мощный масляный радиатор будет потреблять много электроэнергии, что повлечет за собой неоправданные расходы. Прибор недостаточной мощности просто не сможет обогреть помещение до комфортной температуры. Поэтому к расчету мощности необходимо подойти серьезно и предусмотреть некоторый запас (10-15 %).

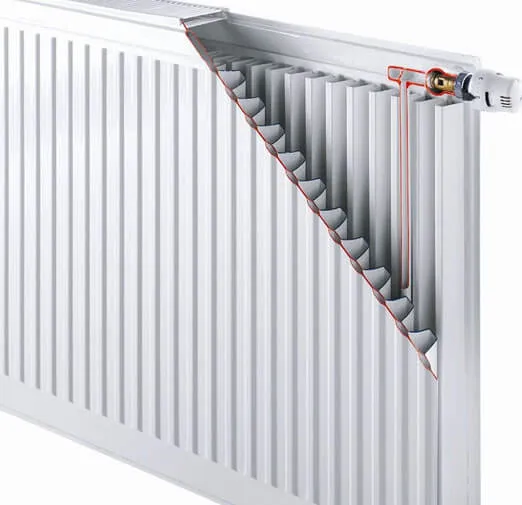

Конструкция и устройство радиатора отопления

Система отопления в доме во многом зависит от оборудования, которое будет использоваться для этой цели. Радиаторы отопления являются самыми популярными на сегодняшний день. Эти устройства компактны, конструкция радиатора проста, монтаж прост, а их обслуживание не представляет особой сложности.

Радиаторы могут быть либо секционными, то есть состоять из нескольких частей, либо панельными. Основа этих изделий обычно изготавливается из различных металлов, таких как чугун, сталь и различные сплавы. Установить такой радиатор можно в любом помещении, не нарушая его декора, ведь сейчас существует множество моделей, отличающихся как по своим техническим характеристикам, так и по внешнему виду.

Ниже вы можете узнать, как работает радиатор и какие варианты доступны.

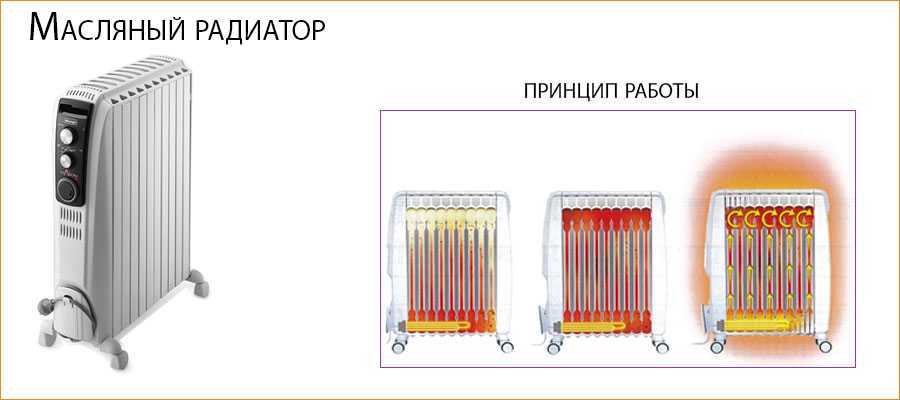

Работа маслонаполненного обогревателя

Принцип работы масляного радиатора заключается в следующем. Когда устройство подключено к электросети, оно переходит в режим ожидания. Для его активации необходимо выбрать режим работы с регулируемым термостатом.

Другие модели имеют на корпусе две ручки регулировки мощности, которые при нажатии замыкают следующую цепь: Питание подается на предохранитель, затем ток проходит через нагревательную спираль, сигнальную лампу и контакты рабочего выключателя. Если нагреватель имеет большой наклон, эти контакты разомкнуты, и устройство не включается. Затем ток проходит через контакты аварийного выхода и регулируемого термостата и подается в сеть. Если необходимо увеличить скорость нагрева, активируйте вторую катушку нагревателя с помощью другой кнопки, подключенной параллельно первой.

Как работают термостаты? Когда масло возле термостата нагревается, оно также начинает нагреваться и подниматься, в то время как холодное масло занимает свое место. При этом перемешивается и нагревается весь объем теплоносителя.

Тепло передается стенкам радиатора, а затем окружающему воздуху. Термостаты на крышке начинают нагреваться. Когда термостат достигает заданной температуры, он активируется и размыкает цепь. Как только термопара остынет, контакты замыкаются, и процесс нагрева продолжается. Вы можете посмотреть этот ролик, чтобы понять это:

Аварийный термостат защищает от перегрева и устанавливается на заводе на максимальную температуру. Если рабочий термостат по какой-либо причине выходит из строя, схема включает аварийный термостат и предотвращает повреждение нагревателя.

Его можно вернуть в рабочее положение, нажав соответствующую кнопку. Это позволяет владельцу узнать о возникновении неисправности, которую необходимо устранить, прежде чем снова вводить нагреватель в эксплуатацию. Если такой кнопки нет, нагреватель должен быть оснащен аварийным клапаном. Нагреватель также отключится, если его опрокинут, благодаря защите от опрокидывания.

Во время эксплуатации необходимо соблюдать некоторые важные требования. Нагреватель должен быть устойчивым, а кабель не должен находиться под напряжением. Обогреватель должен быть размещен или защищен в недоступном для детей месте. Держите прибор вдали от влаги. Не работайте вблизи легковоспламеняющихся материалов. Не используйте его после окончания срока службы.

Если вы будете следовать этим инструкциям, этот полезный прибор прослужит долго и доставит своим владельцам много удовольствия.

Принцип работы и устройство радиаторов

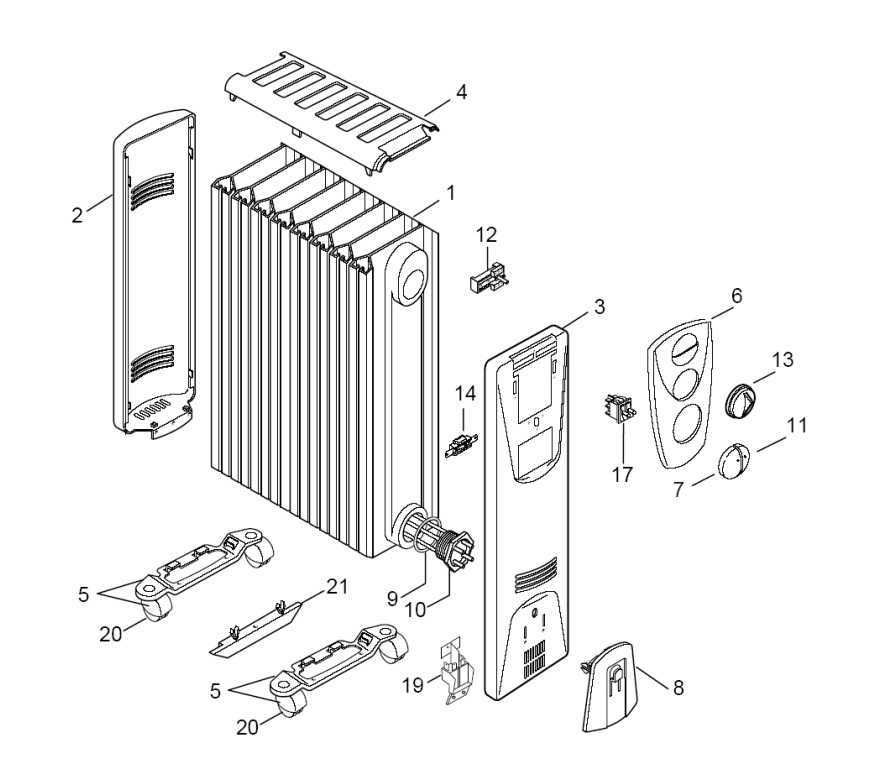

Принцип и устройство масляного радиатора
Принцип и устройство чугунного радиатора
Принцип и устройство биметаллического радиатора

В настоящее время отопительные приборы представлены самыми различными видами. Но наиболее часто используются чугунные (алюминиевые) секционные, масляные и биметаллические радиаторы. Именно их предпочитает устанавливать большинство владельцев жилищ. Но прежде чем отправиться за покупкой приборов отопления, следует обязательно узнать принцип работы и устройство радиатора каждого популярного типа. Тем самым удастся поближе познакомиться с ними и понять, какие именно батареи больше всего вам подходят.

Схема строения радиатора отопления.

Плюсы биметаллического радиатора

Все преимущества отопительных приборов этого типа обусловлены особенностями их конструкции. Благодаря наличию стального или медного сердечника радиатор удобно монтировать к стандартной отопительной системе.

Кроме того, сердечник обеспечивает высокую устойчивость прибора к повышенному давлению в системе, гидроударам, а также к нежелательным примесям в теплоносителе. Благодаря алюминиевому корпусу прибор обладает очень хорошей теплоотдачей.

Биметаллический радиатор – чрезвычайно надежный и долговечный отопительный прибор. Его рабочее давление составляет 25 атм, однако радиатор может выдержать гидроудар в 60 атм без каких-либо последствий. По этим показателям биметаллические радиаторы намного превосходят более дешевые алюминиевые аналоги.

На биметаллический радиатор не влияют агрессивные химические примеси, которые могут находиться в теплоносителе. Стальной сплав, из которого делают трубки сердечника, чрезвычайно стоек к вредным примесям. В этом плане биметаллические радиаторы тоже превосходят алюминиевые.
Радиаторы из биметалла обладают очень хорошей теплоотдачей, намного лучшей, чем батареи из стали и чугуна.
Биметаллические радиаторы служат десятилетиями, и заводская гарантия на 20 лет – лучшее тому подтверждение. По этому показателю достойную конкуренцию им могут составить только батареи из чугуна.

Радиатор Rifar Monolit 500

Биметаллическая батарея весит совсем немного, и имеют довольно скромные габариты. И в этом заключается их преимущество перед чугунными батареями – тяжелыми и громоздкими.
Батареи из биметалла почти не имеют тепловой инерции

Другими словами – практически сразу реагируют на действия терморегулирующего прибора – а это очень важное преимущество.
Биметаллические батареи прекрасно подойдут как для частного дома, так и для многоэтажки, где давление в системе центрального отопления бывает очень высоким. Подходят они также и для старых отопительных систем, в которых на протяжении многих лет накапливались разные вредные примеси.
Нельзя обойти стороной тот факт, что биметаллические радиаторы просто красивы и прекрасно впишутся в любой интерьер

Внешнее порошковое покрытие очень прочное – за ним легко ухаживать, и оно сохранят свой первоначальный товарный вид на протяжении всего срока службы радиатора.

Виды и характерные особенности биметаллических батарей отопления

Название изделия связано с использованием двух материалов изготовления – стали и алюминия. Внутренняя сторона радиатора изготавливается в основном из стали, а иногда из меди, так как оба материала стойко переносят воздействия разогретого теплоносителя. С внешней стороны устройства расположен реберный кожух из алюминия, который отличается высокой теплопроводностью. С помощью ниппелей из нержавеющей стали и каучуковых прокладок, устойчивых к температурам, секции радиатора сцепляются между собой.

При выборе радиаторов из биметалла необходимо знать, что они представляют собой, какими техническими характеристиками обладают

Радиаторы по своему строению делятся на две группы:

Отличительной чертой полубиметаллических моделей является минимальное количество стали, используемой для сердечников, а в биметаллических изделиях из стали изготовлены все каркасные трубы.

Поэтому велик шанс возникновения коррозии и повреждений. Данные модели подходят преимущественно для автономных систем отопления.

Что в итоге

Как видно, использование масляных радиаторов значительно повышает эффективность охлаждения двигателя, позволяет улучшить защиту ДВС и сохранить работоспособность масла при высоких температурах.

Поддержание температуры смазки в нормальном температурном диапазоне позволяет смазочному материалу работать в нормальном режиме на протяжении всего срока службы. Среди основных плюсов масляного радиатора можно отметить то, что в двигатель после прохождения радиатора подается охлажденное масло.

Это также способствует поддержанию стабильному поддержанию рабочей температуры двигателя на разных режимах его работы. При этом силовой агрегат надежно защищен, так как смазка не теряет своих свойств при сильном нагреве.
