Ленинградка: схема, плюсы и минусы однотрубной системы отопления

Обзор основных технологических схем

Каждая из схем отопления ленинградки имеет свои особенности практической реализации, преимущества и недостатки, с которыми ознакомимся ниже.

Особенности горизонтальных схем

В одноэтажных частных домах или помещениях небольшой площади обычно устанавливают «Ленинградку» по горизонтальной схеме. При практической реализации горизонтальных схем следует учитывать, что все обогревательные элементы (батареи) располагаются на одном уровне, а их установка происходит вдоль стен по периметру обустраиваемого помещения.

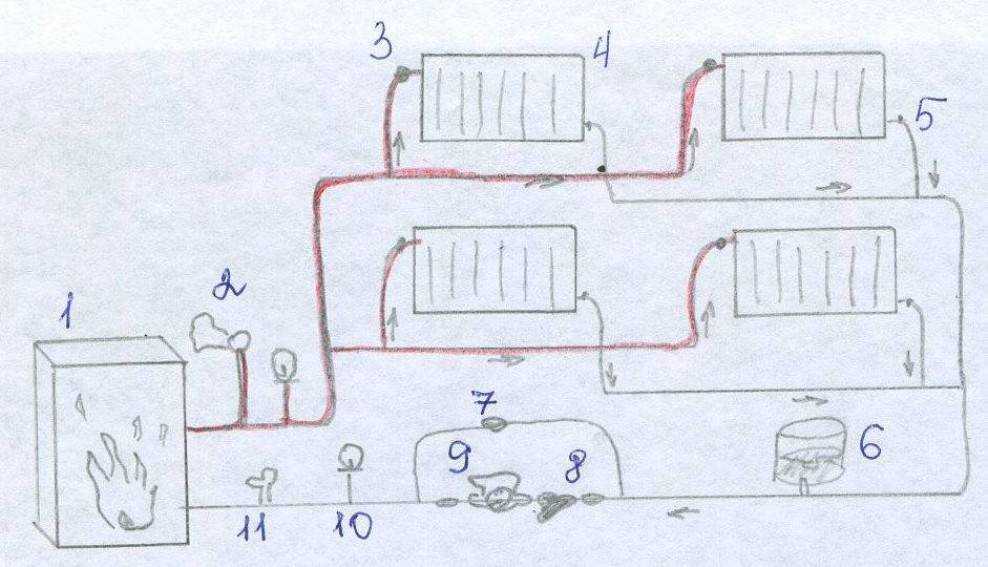

Рассмотрим простейшую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Из схемы видно, что система состоит из:

Обогревательного котла, который подключен к системе подачи воды и к канализационным сетям;
Расширительного бачка с патрубком – благодаря наличию данного бачка система называется открытой. К нему подсоединен патрубок, из которого выходят излишки воды при заполнении контура, и воздух, который может появляться при закипании жидкости в котле;
Циркуляционного насоса, который встроен на обратном трубопроводе. Он обеспечивает циркуляцию воды по контуру;
Трубопровода подачи горячей воды и трубопровода отвода охлажденного теплоносителя;
Радиаторов с установленными кранами Маевского, через которые происходит спуск воздуха;
Фильтра, через который проходит вода перед поступлением в котел;
Двух шаровых кранов – при открытии одного из них система начинает заполняться теплоносителем-водой вплоть до патрубка. Второй является секретным, с его помощью происходит слив воды из системы прямиком в канализацию.

Батареи на схеме подключены трубопроводом снизу, но можно организовать диагональное подключение, которое по теплоотдаче считается более эффективным.

Вышеприведенная схема имеет существенные недостатки. К примеру, если необходим ремонт или замена радиатора, то придется полностью отключать систему отопления, сливать воду, что в отопительный сезон крайне нежелательно.

Также схема не предусматривает возможности регулировать теплоотдачу батарей, уменьшать температуру в помещениях или увеличивать ее. Усовершенствованная схема, приведенная ниже, решает эти задачи.

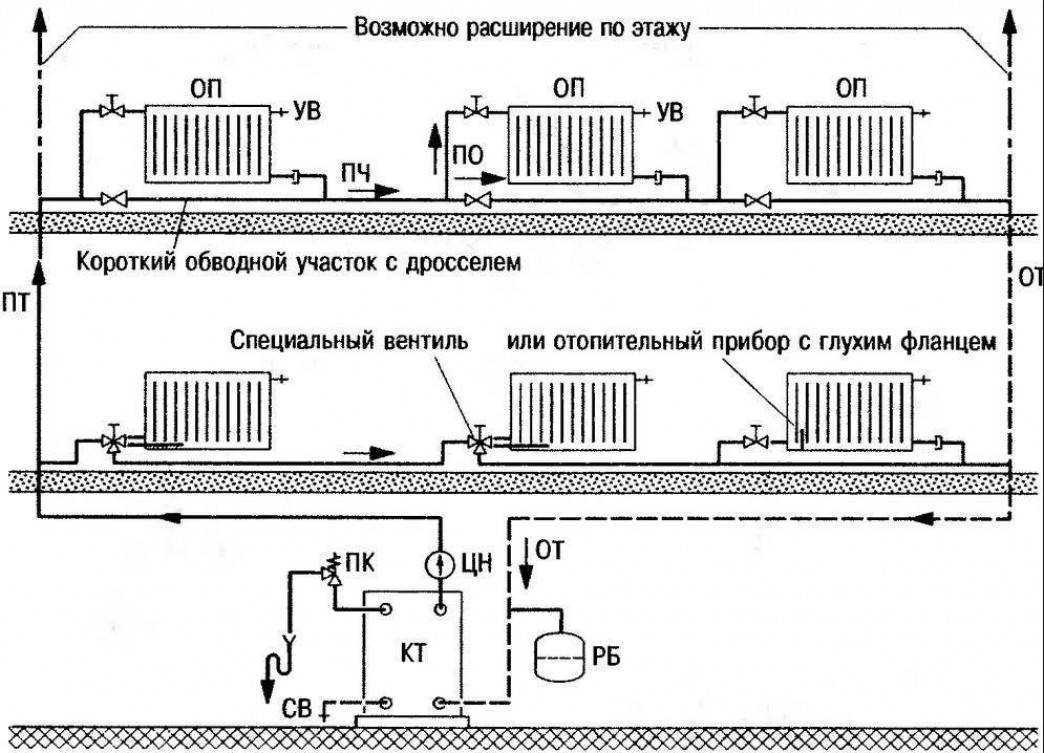

Шаровые краны, установленные с двух сторон батареи, внедрены для того, чтобы иметь возможность прекратить подачу воды в радиатор. Чтобы демонтировать батарею для ремонта или замены без сброса воды из системы, можно перекрыть шаровые краны.

Благодаря наличию байпасов снятие батареи может происходить без отключения системы – вода будет проходить по контуру через нижнюю трубу.

Байпасы позволяют также регулировать величину протока теплоносителя. Если игольчатый клапан полностью закрыт, то радиатор получает и отдает максимальное количество тепла.

Если приоткрыть игольчатый вентиль, то часть теплоносителя пройдет по байпасу, а другая часть – через шаровой кран. В этом случае объем теплоносителя, поступающего в радиатор, уменьшится.

Таким образом, регулируя уровень игольчатого вентиля, можно контролировать температуру в том или ином помещении.

Рассмотрим горизонтальную закрытую схему отопления с принудительной циркуляцией.

В отличие от открытой схемы, система закрытого типа находится под давлением из-за наличия закрытого расширительного бачка. Также в системе присутствует панель контроля и управления.

Она состоит из корпуса, на который устанавливают:

Предохранительный клапан. Его выбирают исходя из технических параметров котла, а именно – по предельно допустимому давлению. Если произойдет поломка терморегулятора, то через клапан выйдет лишняя вода, тем самым давление в системе понизится.
Воздухоотводчик. Устройство выводит лишний воздух из системы. Если выйдет из строя система терморегуляции, то при закипании жидкости в котле появится лишний воздух, который автоматически выйдет через воздухоотводчик;
Манометр. Прибор, который позволяет контролировать и изменять давление в системе. Обычно оптимальное давление составляет 1.5 атмосфер, но показатель может быть иным – обычно он зависит от параметров котла.

Закрытая система считается наиболее современным решением благодаря автоматизации некоторых процессов.

Способы подключения радиаторов

Мы уже говорили, что в однотрубных отопительных системах теплоноситель проходит радиаторы последовательно. Здесь принято использовать радиаторы с нижними входами и выходами, для обеспечения беспрепятственного прохождения теплоносителя. Также это способствует сохранению его температуры (проходя по кратчайшему пути, он остывает не так быстро). То же самое относится к принудительной циркуляции, где тоже нужно заботиться о минимизации тепловых потерь на пути прохождения теплоносителя.

Схема нижнего подключения радиаторов в однотрубной системе отопления.

Необходимость в использовании нижних входов и выходов связана еще и с тем, что это снижает количество изгибов и удешевляет монтаж. Если у вас будет установлено штук 10 радиаторов, и вы захотите воспользоваться диагональным подключением, то количество изгибов состав более 20 штук – это затруднит проход теплоносителя и снизит температуру настолько, что у циркуляционного насоса просто не хватит сил, чтобы компенсировать ее падение.

Если вы решили монтировать однотрубную систему отопления, мы рекомендуем использовать радиаторы с нижним подводом – благодаря этому вы сэкономите на материалах и фурнитуре, и соберете более эффективную отопительную систему.

Мы уже разобрались, что теплоноситель должен подавать в батареи снизу и выходить на противоположной нижней стороне. Но эффективность такой системы будет мала, даже при использовании циркуляционного насоса. Что же делать в этой ситуации? Ее спасет использование схемы подключения радиаторов «ленинградка». Преимущества схемы:

Более эффективный прогрев дальних помещений;
Минимальные расходы на обустройство байпасов;
Возможность ремонта и замены батарей при включенной системе;
Возможность регулировки температуры обогрева в каждый комнате.

Так называемая схема подключения батарей — «ленинградка». В основе ее лежит использование байпаса.

Байпас представляет собой перемычку, которая создается между входами и выходами установленных в системе радиаторов. Здесь устанавливаются один или три вентиля. Один вентиль ставится на самом байпасе и позволяет включать и выключать его. Вторые два вентиля ставятся на входе и выходе. Если нужно отключить батарею от системы, перекрываем краны на входе и выходе, открываем кран байпаса и демонтируем батарею (для замены или ремонта).

Для регулировки степени прогрева помещения мы можем включать или отключать байпас, либо вовсе исключать установленную в помещении батарею из отопительной системы (теплоноситель идет через байпас). Такое возможно только с применением схемы подключения батарей «ленинградка».

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

Диагональное;
Боковое;
Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

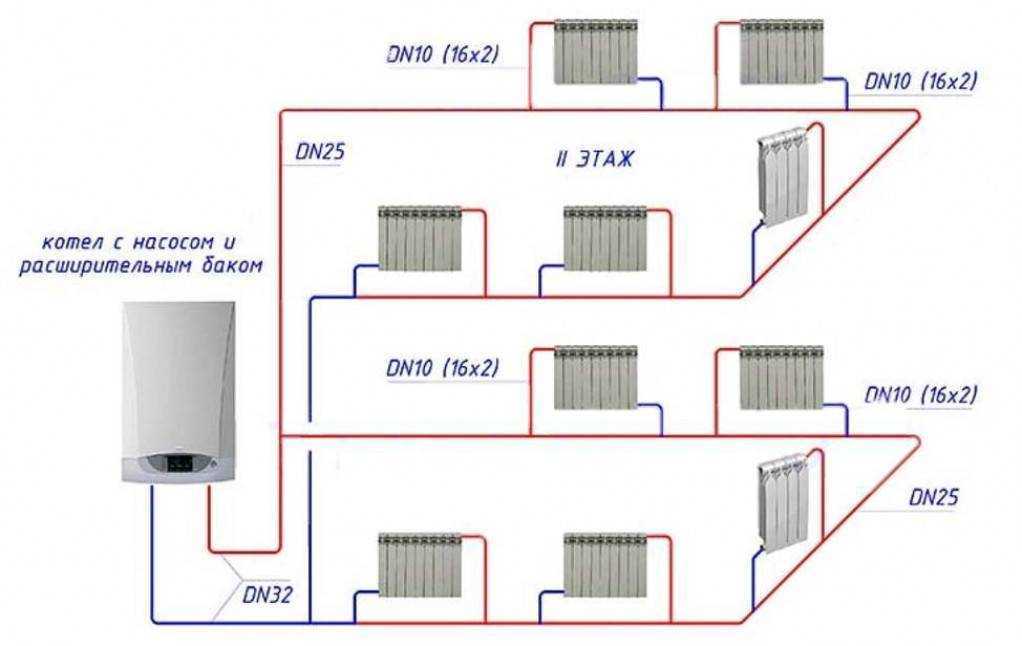

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

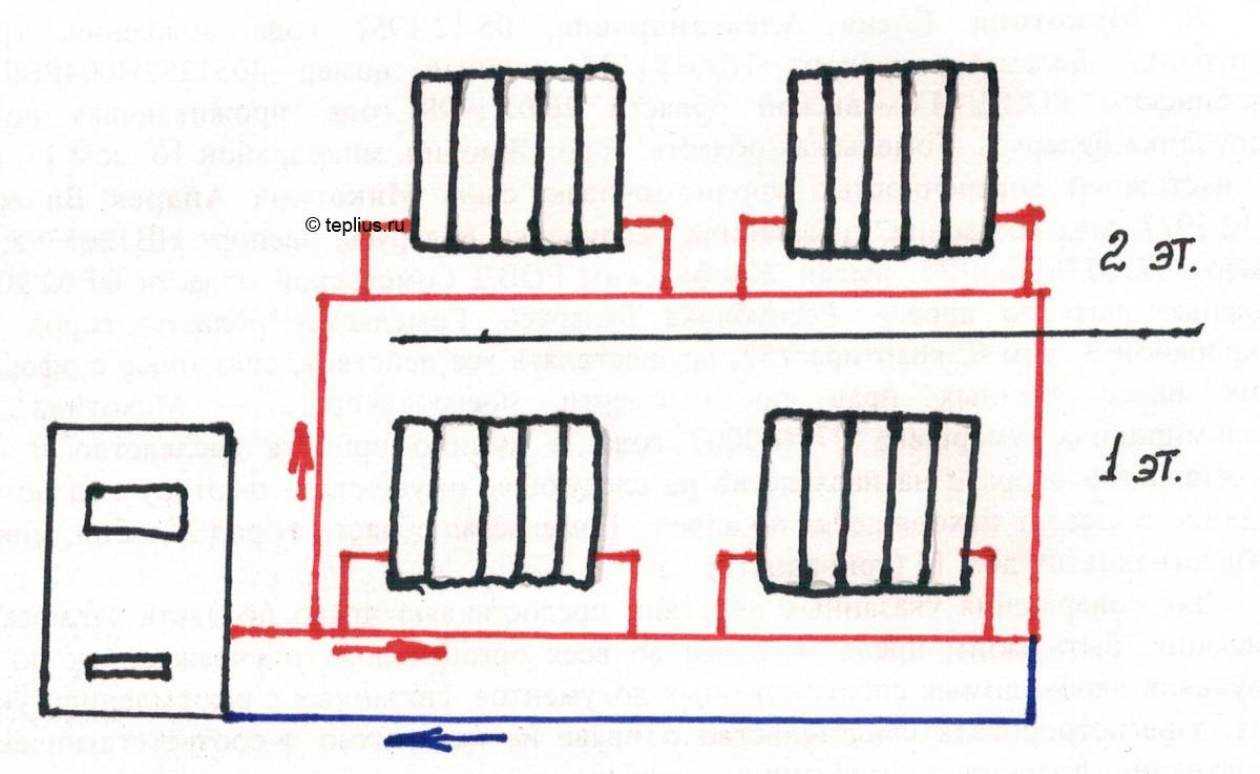

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

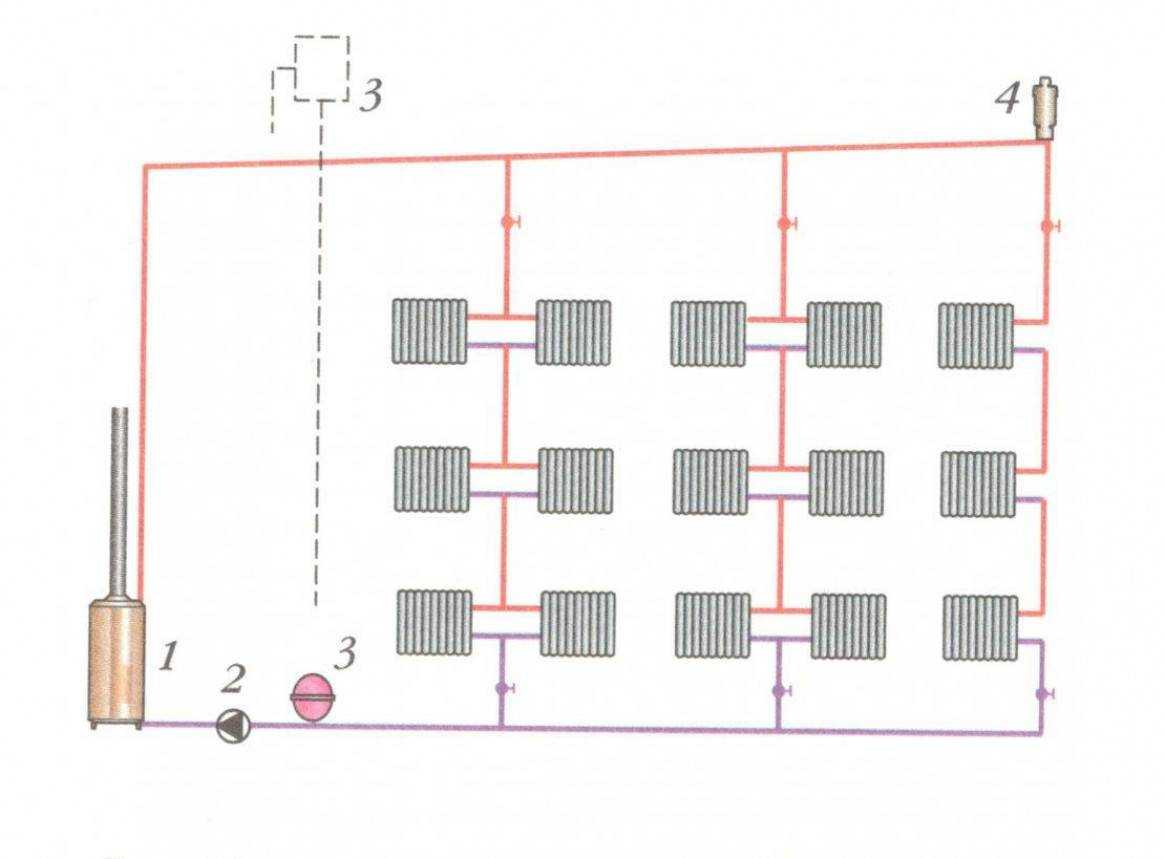

Для вертикальной однотрубной схемы возможные следующие варианты:

Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

Врезка непосредственно в магистральную трубу.
Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки — патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
Термостаты направляют теплоноситель в нужные зоны.
Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
Доступность – детали для сборки есть в любом строительном магазине.
Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
