Расчет насоса для отопления калькулятор

Термины и обозначения

В качестве примера будет рассматриваться методическая разработка «Роскоммунэнерго».

Термины и обозначения, которые будут использованы во время вычислений:

Т1 – теплоноситель от источника;
Т2 – обратное поступление воды;
Т3 – вход в здание;
Тнв – величина наружного воздуха;
Твн – воздух в помещении.

Стоит иметь в виду, что составление температурной диаграммы системы отопления следует начинать с выбора метода регулирования. Для этого необходимо знать отношение:

Согласно данной формуле:

Qср.гвс – это среднее значение расхода тепла на ГВС (горячее водоснабжение) всех потребителей;
Qот – суммарная расчетная нагрузка на отопление потребителей теплоэнергии населенного пункта, для которого рассчитываем температурный график.

Qср.гвс рассчитывается из формулы:

В этой формуле Qmax.гвс – это суммарная расчетная нагрузка на ГВС населенного пункта. Кч – это коэффициент часовой неравномерности, вообще правильно рассчитывать его на основе фактических данных. Если отношение Qср.гвс/Qот меньше чем 0,15, то следует применять центральное качественное регулирование по отопительной нагрузке. То есть применяется температурная диаграмма центрального качественного регулирования по отопительной нагрузке. В подавляющем большинстве случаев для пользователей центральной отопительной системы применяется именно такой график.

Гидравлическое сопротивление системы

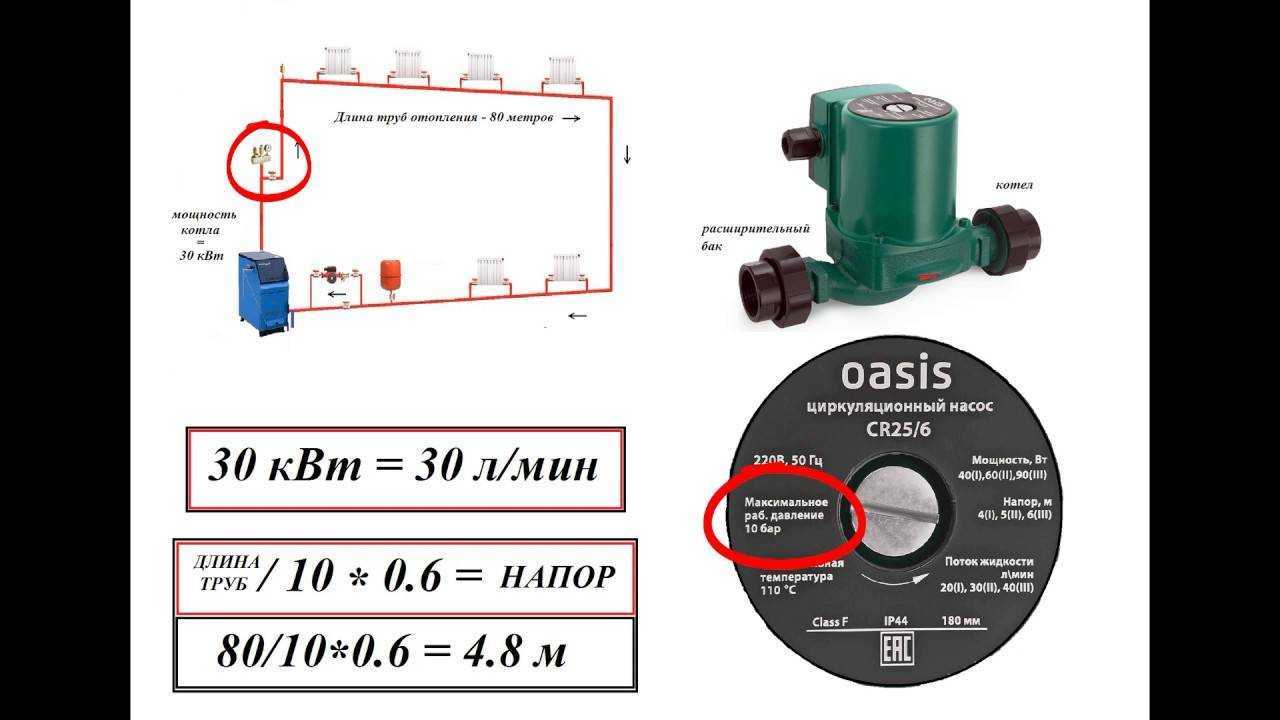

Расчет производительности и гидравлического сопротивления дают ответ на такой вопрос — как правильно подобрать насос для системы отопления и обеспечить ее эффективную работу в отопительный сезон.

Для расчета применяется формула такого вида — H=1,3*(R1L1+R2L2+Z1+….+ZN)/10000, в которой:

L1,L2 — общая длина линий трубопровода — м;
R1, R2 — падение давления на подаче и «обратке» — Па/метр;
Z1,…..ZN — сопротивление элементов системы — Па.

В технических паспортах узлов и элементов системы указывается гидравлическое сопротивление комплектующих. Для основных элементов оно составляет:

котел — 1-2 кПа;
тепломер — 1-15 кПа;
вентиль — 5-10 кПа;
смеситель — 1-15 кПа;
фильтр (новый) — 15-20 кПа;
водонагреватель — 2-10 кПа;
обратный клапан — 5-10 кПа.

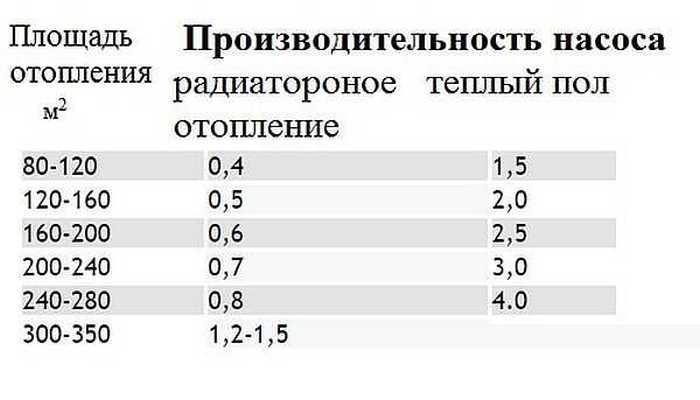

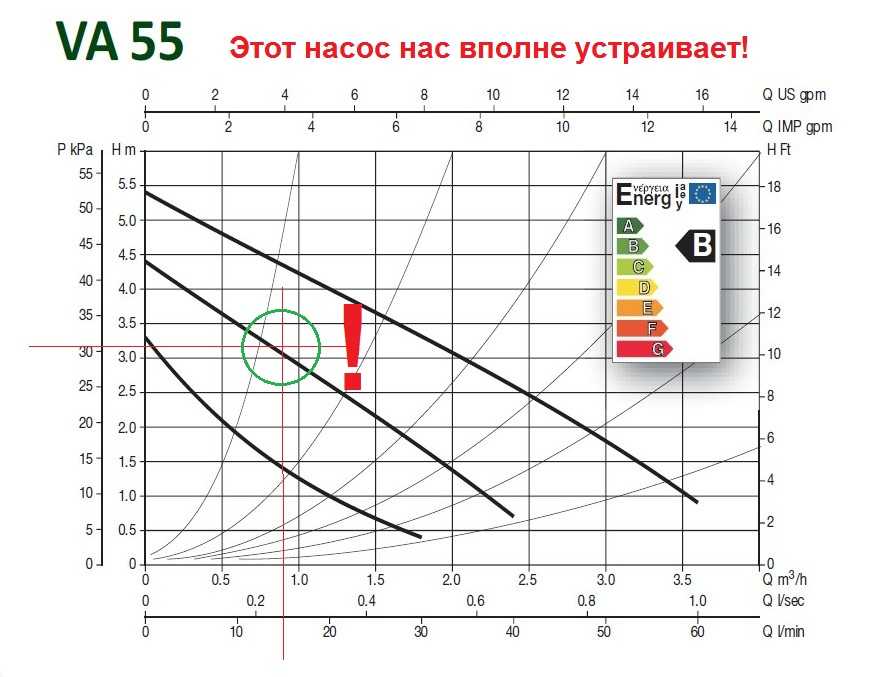

Расчёт циркуляционного насоса

Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику.

Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.

Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем.

Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения.

В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

Конструкция устройства

Перед установкой дроссельных шайб на систему отопления ее выполняют по чертежам в форме стального диска, вырезанного из листового металла толщиной 2-4 мм. Строго по центру просверливается расчетное отверстие. Минимальный допустимый диаметр на шайбе ограничен нормативными требованиями и должен быть не менее 3.0 мм. Толщина нерегулируемой шайбы для трубопроводов с наружным диаметром до 89 мм принимается от 2 до 3 мм, свыше – от 3 до 4 мм.

Расчетное отверстие регулируемой шайбы имеет продолговатую форму. Эта конструкция обладает двумя штоками, расположенными диаметрально противоположно в отношении друг друга. Для возможности наружного управления, их выводят сбоку через уплотнительные каналы. Вариация положений данных элементов изменяет площадь отверстия в конструкции. В том случае, когда они до конца задвинуты, то минимальный диаметр прохода равняется 5.5 мм, а при полностью открытых — диаметр прохода будет равный 18.0 мм. Подобные устройства снабжаются специальными ключами для выполнения операций по регулировке.

Кроме того, очень важно знать, что в такой конструкции существует возможность установить ограничения для передвижения штоков и его опломбирования. Это выполняется для того, чтобы потребители не смогли самостоятельно изменять проходное сечение устройства, тем самым вмешиваться в работу тепловой сети, вызывая ее разбалансировку

Отечественная промышленность выпускает следующие виды дроссельных шайб для регулировки режимов тепловой сети:

Первая модификация выполняется в форме корпуса, на который ставится диск, располагающий сквозным отверстием. При регулировке нужно поворачивать шток, после чего элемент, аналогичный по конфигурации усеченной сфере, совершает вращение подвижного диска с выполненными в его полости отверстиями. Недоработка устройства — возможное заклинивание во время регулирования подвижного диска. Кроме того, конструкция устройства довольно сложная имеет достаточно много деталей и узлов, самостоятельно выполнить подобную конструкцию практически не возможно, а в процессе эксплуатации, каждая лишняя деталь, работающая в зоне высоких температур и скоростей жидкости — увеличивают угрозу выхода из строя всей конструкции.
Следующий вид ограничительного устройства выполняется из комплекта дроссельных деталей, выполненных с отбортовкой. Модификация имеет преимущество из-за возможности самоуплотнения всех деталей при установке. Конструкция проста и надежна. Для регулировки расходных показателей теплоносителя, достаточно смонтировать нужное число шайб и закрепить их гайкой. Поскольку установка шайбы производится на подающем трубопроводе, в тепловом колодце или на элеваторном узле потребителя, такие устройства устанавливают исключительно летом, во время ремонта тепловых сетей, после дренажа воды из внутридомовых систем отопления.

График подачи горячей воды в квартиру

Для того, чтобы доставить потребителю оптимальное ГВС, ТЭЦ должны отправлять ее максимально горячей. Теплотрассы всегда настолько длинные, что их протяженность можно измерять в километрах, а протяженность по квартирам измеряется и вовсе в тысячах квадратных метров. Какой бы ни была теплоизоляция труб, тепло теряется по пути к пользователю. Поэтому необходимо нагреть воду максимально. Однако, вода не может быть нагрета больше, чем до точки кипения. Поэтому был найден выход — увеличить давление.

Выглядит это так:

Температура кипения	Давление
100	1
110	1,5
119	2
127	2,5
132	3
142	4
151	5
158	6
164	7
169	8

Подача горячей воды в зимнее время года должна быть непрерывной. Исключения из этого правила составляют аварии на теплоснабжения. Отключить горячее водоснабжение могут только в летний период для профилактических работ. Такие работы проводятся как в системах теплоснабжения закрытого типа, так и в системах открытого типа.

Экономичный расход энергоресурсов в отопительной системе, может быть достигнут, если выполнять некоторые требования. Одним из вариантов, является наличие температурной диаграммы, где отражается отношение температуры, исходящей от источника отопления к внешней среде. Значение величин дают возможность оптимально распределять тепло и горячую воду потребителю.

Высотные дома подключены в основном к центральному отоплению. Источники, которые передают тепловую энергию, являются котельные или ТЭЦ. В качестве теплоносителя используется вода. Её нагревают до заданной температуры.

Пройдя полный цикл по системе, теплоноситель, уже охлаждённый, возвращается к источнику и наступает повторный нагрев. Соединяются источники с потребителем тепловыми сетями. Так как окружающая среда меняет температурный режим, следует регулировать тепловую энергию, чтобы потребитель получал необходимый объём.

Регулирование тепла от центральной системы можно производить двумя вариантами:

Количественный. В этом виде изменяется расход воды, но температуру она имеет постоянную.
Качественный. Меняется температура жидкости, а расход её не изменяется.

В наших системах применяется второй вариант регулирования, то есть качественный. Здесь есть прямая зависимость двух температур: теплоносителя и окружающей среды. И расчёт ведётся таким образом, чтобы обеспечить тепло в помещении 18 градусов и выше.

Отсюда, можно сказать, что температурный график источника представляет собой ломанную кривую. Изменение её направлений зависит от разниц температур (теплоносителя и наружного воздуха).

График зависимости может быть различный.

Конкретная диаграмма имеет зависимость от:

Технико-экономических показателей.
Оборудования ТЭЦ или котельной.
Климата.

Ниже показан пример схемы, где Т1 – температура теплоносителя, Тнв – наружного воздуха:

Применяется также, диаграмма возвращённого теплоносителя. Котельная или ТЭЦ по такой схеме может оценить КПД источника. Он считается высоким, когда возвращённая жидкость поступает охлаждённая.

Стабильность схемы зависит от проектных значений расхода жидкости высотными домами. Если увеличивается расход через отопительный контур, вода будет возвращаться не охлаждённой, так как возрастёт скорость поступления. И наоборот, при минимальном расходе, обратная вода будет достаточно охлаждена.

Заинтересованность поставщика, конечно, в поступлении обратной воды в охлаждённом состоянии. Но для уменьшения расхода существуют определённые пределы, так как уменьшение ведёт к потерям количества тепла. У потребителя начнётся опускаться внутренний градус в квартире, который приведёт к нарушению строительных норм и дискомфорту обывателей.

Шаг 1: диаметр резьбы

Здесь все просто: в общем случае размер резьбы должен соответствовать диаметру розлива. Если отопление разведено водогазопроводной резьбой ДУ 20 (или 3/4 дюйма), именно таким должен быть размер присоединяемой резьбы насоса.

Особый случай

Размер резьб насоса может быть намного меньше размера розлива, если он используется для модернизации отопительной системы с естественной циркуляцией. В этом случае установка прибора выглядит несколько необычно: он врезается не в разрыв розлива, а параллельно ему; байпас между перемычками комплектуется шариковым обратным клапаном или шаровым краном.

Врезка насоса параллельно розливу с шариковым обратным клапаном на байпасе.

С чем связана столь странная инструкция?

Дело в том, что при такой схеме врезки насоса контур может работать и с естественной, и с принудительной циркуляцией. При работе насоса обратный клапан препятствует потере напора через байпас, а при обесточивании прибора автоматически открывается обратный клапан (или шаровый кран, но уже вручную), и система продолжает работу как гравитационная.

Составление температурного графика

Построенная прямая линия зависит от следующих значений:

нормируемая температура воздуха в помещении;
температура наружного воздуха;
степень нагрева теплоносителя при поступлении в систему отопления;
степень нагрева теплоносителя на выходе из сетей здания;
степень теплоотдачи отопительных приборов;
теплопроводность наружных стен и общие тепловые потери здания.

Чтобы выполнить грамотный расчет, необходимо вычислить разницу между температурами воды в прямой и обратной трубе Δt. Чем выше значение в прямой трубе, тем лучше теплоотдача системы отопления и выше температура внутри помещений.

Чтобы рационально и экономно расходовать теплоноситель, необходимо добиться минимально возможного значения Δt. Это можно обеспечить, например, проведением работ по дополнительному утеплению наружных конструкций дома (стен, покрытий, перекрытий над холодным подвалом или техническим подпольем).

Полезные рекомендации

При выборе насоса для системы отопления преимущество стоит отдавать конструкциям с «мокрым» ротором, поскольку они очень тихо работают и выдерживают более высокие нагрузки, чем гидравлические приспособления иных модификаций.

Корме того, обратите внимание на материал корпуса – остановите свой выбор на изделиях из нержавеющей стали, бронзы или латуни. Так же предпочтение стоит отдавать моделям с подшипниками и валом, изготовленными из керамики

Срок эксплуатации такого оборудования превышает 20 лет.

При установке устройства в систему необходимо проследить, чтобы вал крыльчатки располагался горизонтально, то есть параллельно трубе. Если в процессе работы насоса появляется подозрительный шум, это еще не говорит о его неисправности или фабричном дефекте. Попробуйте спустить воздух, оставшийся в системе после запуска.

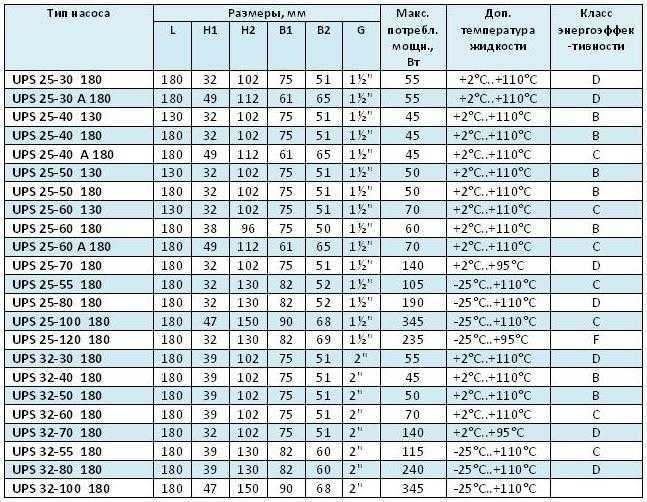

Количество скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Для смены режима на корпусе насоса имеется специальный переключатель. Ручные модели советуется выставлять на максимальный режим мощности и убавлять его в случае необходимости. В автоматических приборах нужно просто снять регулятор с блокировки.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

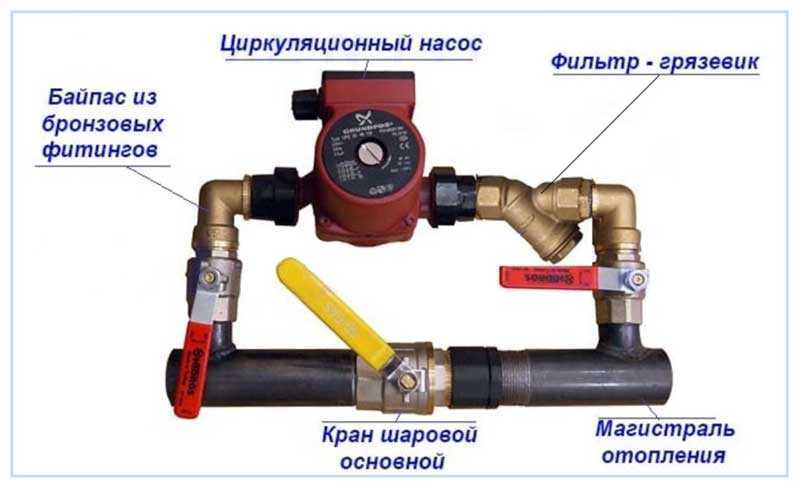

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Кавитация в насосе

Кавитация в насосе возникает когда давление воды во всасывающем патрубке снижается до давления насыщения. По сути, кавитация – это резкое образование пузырьков пара и такое же резкое их схлопвывание, как следствие — резкие скачки давления на рабочем колесе насоса. Кавитация в насосе не только сопровождается повышенным шумом, но и ускоряет процесс его износа.

Исключить кавитацию в насосе можно обеспечив давление во всасывающем патрубке, выше давления насыщения воды. Следует учесть, что давление насыщения зависит от температуры воды, чем она ниже – тем ниже давление насыщения.

Некоторые производители указывают кавитационную характеристику насоса — NPHS – численно равную минимальному абсолютному давлению во всасывающем патрубке насоса, при котором гарантирована бескавитационная работа.
