Гидравлический расчет системы отопления

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.

Особенности программ:

HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
«Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

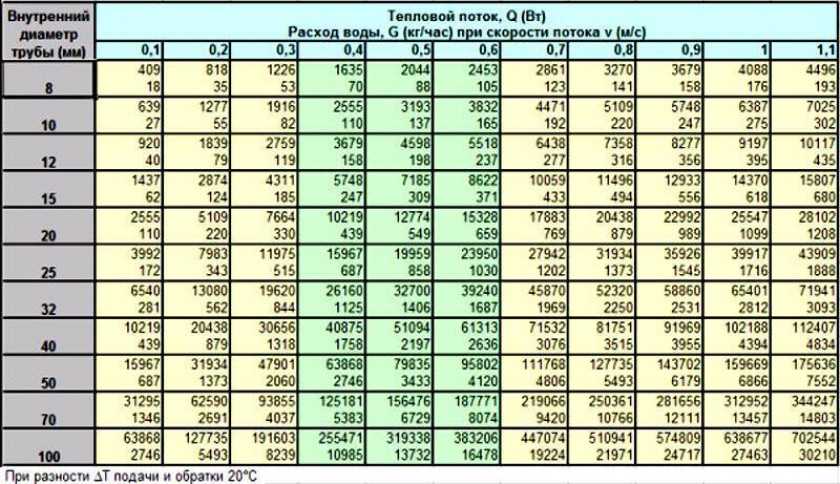

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Выбор основного контура

Гидравлическая стрелка отделяет котловые и отопительные контура

Здесь необходимо рассматривать отдельно две схемы — однотрубную и двухтрубную. В первом случае расчет нужно вести через самый нагруженный стояк, где установлено большое количество отопительных приборов и запорной арматуры.

Во втором случае выбирается самый загруженный контур. Именно на его основе и нужно делать подсчет. Все остальные контуры будет иметь гидравлическое сопротивление гораздо ниже.

В том случае, если рассматривается горизонтальная развязка труб, то выбирается самое загруженное кольцо нижнего этажа. Под загруженностью понимают тепловую нагрузку.

Скорость движения воды в трубах системы обогрева.

Thu?ng Ta Quan D?i Nhan Dan Vi?t Nam

Ох и дурют там вашего брата! Ты чего хочешь-то? «Военную тайну» (как в действительности необходимо делать) узнать, или курсовик сдать? Если только курсовик — то по методичке, которую учитель и написал и ничего другого не знает и знать не желает. И если сделаешь как нужно, так же и не примет.

1. Есть самая маленькая скорость движения воды. Это 0.2-0.3 м/с, из условия убирания воздуха.

2. Есть самая большая скорость, которая исчерпывается, чтобы трубы не шумели. В теории это нужно расчетом проверять и некоторые программы это выполняют. Почти что же знатоки пользуются указаниями старинного СНиП еще 1962 года, где была таблица предельных скоростей. Оттуда и по всем справочникам разошлось. Это 1,5 м/с при диаметре 40 и более, 1 м/с для диаметра 32, 0,8 м/с для диаметра 25. Для более очень маленьких диаметров были прочие ограничения но потом на них наплевали.

Допустимая скорость и сейчас есть в пукте 6.4.6 (аж до трех метров/с) и в приложении Ж СНиП 41-01-2003, только «доценты с кандидатами» постарались, чтобы бедные студенты не смогли разобраться. Там и к параметру шума привязано, и к кмс и к другой хрени.

Но допустимая — это совсем не идеальная. Про хорошую в СНиП совсем не упоминается.

3. Но все же есть и идеальная скорость. Не какая-нибудь 0,8-1,5, а самая натуральная. Точнее, не сама скорость, а хороший трубный диаметр (скорость-то не сама важна), причем с учетом всех факторов, включая емкость металла, сложность монтажа, комплектации да и гидравлической стойкости.

Вот тайные формулы:

0.037*G^0.49 — для сборных магистралей 0.036*G^0.53 — для стояков теплоснабжения 0.034*G^0.49 — для ммагистралей ветви, пока нагрузка не станет меньше до 1/3 0.022*G^0.49 — для концевых участков ветви с нагрузкой в 1/3 от всей ветви

Тут сплошь и рядом G — расход в т/ч, а выходит диаметр внутри в метрах, который нужно округлить до близлежащего большего типового.

Ну, а правильные пацаны вообще никакими скоростями не задаются, а просто выполняют в жилых домах все стояки непрерывного диаметра и все магистрали непрерывного диаметра. Но тебе еще рано знать, какие собственно диаметры.

Скорость движения воды в трубах системы обогрева Скорость движения воды в трубах системы обогрева. Теплоснабжение

Скорость воды в системе отопления

Для того, чтобы система водяного отопления правильно фунциклировала необходимо обеспечить нужную скорость теплоносителя в системе. Если скорость будет маленькая, обогрев помещения будет очень медленный и дальние радиаторы будут значительно холоднее ближних. Наоборот, если же скорость теплоносителя будет слишком большой, то сам теплоноситель не будет успевать нагреваться в котле, температура всей системы отопления будет ниже. Добавится и уровень шума. Как видим скорость теплоносителя в системе отопления – очень важный параметр. Разберёмся же подробнее – какая должна быть самая оптимальная скорость.

Системы отопления где происходит естественная циркуляция, как правило, имеют сравнительно низкую скорость теплоносителя. Перепад давления в трубах достигается правильным расположением котла, расширительного бачка и самих труб – прямых и обратки. Только правильный расчёт перед монтажом, позволяет добиться правильного, равномерного движения теплоносителя. Но всё равно инерционность отопительных систем с естественной циркуляцией жидкости очень большая. Результат – медленный прогрев помещений, маленький КПД. Главный плюс такой системы – это максимальная независимость от электроэнергии, нет электрических насосов.

Чаще всего в домах используется система отопления с принудительной циркуляцией теплоносителя. Основным элементом такой системы является циркуляционный насос. Именно он ускоряет движение теплоносителя, от его характеристик зависит скорость жидкости в системе отопления.

Что влияет на скорость теплоносителя в системе отопления:

-схема системы отопления; -вид теплоносителя; -мощность, производительность циркуляционного насоса; -из каких материалов изготовлены трубы и их диаметр; -отсутствие воздушных пробок и засоров в трубах и радиаторах.

Для частного дома наиболее оптимальным будет скорость теплоносителя в пределах 0,5 – 1,5 м/с. Для административно-бытовых зданиях – не более 2 м/с. Для производственных помещений – не более 3 м/с. Верхний предел скорости теплоносителя выбирается, в основном, из-за уровня шума в трубах.

Многие циркуляционные насосы имеют регулятор скорости потока жидкости, так что возможно подобрать наиболее оптимальную именно для вашей системы. Правильно нужно выбирать и сам насос. Не надо брать с большим запасом мощности, так как будет большее потребление электроэнергии. При большой протяжённости системы отопления, большом количестве контуров, этажности и так далее лучше устанавливать несколько насосов меньшей производительности. Например, отдельно поставить насос на тёплый пол, на второй этаж.

Регистрация: 07.12.10 Сообщения: 1.888 Благодарности: 870

Разные скорости — разные давления и производительность. В гидравлически «свободной», с незажатыми диаметрами и арматурой, для равномерного отопления достаточно 1-й скорости.

Оптимальный режим — на 2-й. Чтобы иметь возможность маневра 1-3.

Если система удовлетворительно работает только на 3-й скорости — система зажата, либо давления насоса для нее недостаточно. (Что одно и то же, с нюансами).

Виды теплоносителя для отопления

В качестве циркулирующей жидкости можно использовать воду и некоторые типы антифризов. Это не влияет на количество теплоносителя в системе отопления, но сказывается на теплоотдаче, скорости движения и требованиям к безопасности системы.

Система отопления частного дома

Для выявления наиболее приемлемого варианта необходимо сравнение теплоносителей для систем отопления. Чаще всего используют обычную воду. Это объясняется ее доступной стоимостью, хорошими показателями теплоемкости и плотности. При прекращении работы котла она еще некоторое время может аккумулировать полученное тепло для передачи его поверхности батарей. При этом объем теплоносителя в системе отопления останется прежним.

Однако несмотря на свои положительные свойства, вода имеет ряд недостатков:

Замерзает. При воздействии отрицательных температур происходит кристаллизация и увеличение объема. Именно это является причиной повреждения труб и радиаторов. Поэтому должна поддерживаться оптимальная температура теплоносителя в системе отопления;
Содержание примесей. Это относится к обычной воде. Зачастую именно это становится причиной появления накипи на батареях, радиаторах и теплообменнике котла. Специалисты рекомендуют использовать дистиллированные жидкости, в которых процент содержания щелочей, солей и металлов минимален;
При большом содержании кислорода провоцирует процесс ржавления. Это в большей мере свойственно для открытых систем отопления. Но и в закрытых схемах теплоснабжения со временем в воде может увеличиться % содержания кислорода.

В тоже время вода может использоваться как теплоноситель для алюминиевых радиаторов отопления. При соблюдении состава жидкости и минимальном количестве кислорода в ней не будут происходить разрушающие процессы.

Если условия эксплуатации отопительной системы подразумевают возможность воздействия отрицательных температур — следует использовать другой вид циркулирующей жидкости. Как выбрать теплоноситель для систем отопления в этом случае, и какими критериями следует руководствоваться?

Антифриз для системы отопления

Одним из определяющих параметров является температура замерзания. Для антифризов она может быть равна от -20°С до -60°С. Это позволяет эксплуатировать теплоснабжение даже в условиях отрицательных температур без возникновения поломок.

Однако антифризы имеют большую плотность, чем вода – оптимальная скорость теплоносителя в системе отопления в этом случае может быть достигнута только при установке мощного циркуляционного насоса.

В зависимости от состава и компонентов бывают следующие типы антифризов:

Этиленгликоль. Характеризуется низкой стоимостью, но крайне токсичен. Не рекомендуется для автономного отопления частного дома;
Пропиленгликоль. Полностью безопасен для здоровья человека. Имеет худший коэффициент теплопроводности, чем жидкость на основе этиленгликоля. Отличается высокой стоимостью;
Антифризы на основе глицерина. Именно его чаще всего выбирают в качестве жидкости-теплоносителя для отопления. Цена намного меньше, чем у пропилен-гликолевых составов, не токсичен, обладает хорошим показателем теплоемкости.

Нужно знать, что расчет количества теплоносителя в системе отопления для антифризов будет сложнее. Это объясняется их вспениванием при достижении максимальной температуры. Для минимизации этого явления производители добавляют в состав жидкости специальные ингибиторы и присадки.

Функции теплоносителя в системе отопления

Как правильно выбрать жидкость теплоноситель для отопления? Для этого следует определиться с его назначением для систем теплоснабжения. Расчет его характеристик входит в проектирование. Поэтому необходимо знать функциональные особенности воды или антифриза в отоплении.

Теплоносители для отопления

Основная задача, которую должен выполнять безопасный теплоноситель для систем отопления – это передача тепловой энергии от котла батареям и радиаторам.

В автономном отоплении этот процесс осуществляется с помощью нагревательного элемента, который повышает температуру теплоносителя до требуемого уровня. Затем температурное расширение и работа циркуляционного насоса создают должную скорость горячей воды для ее транспортировки к радиаторам системы.

До того как рассчитать объем теплоносителя в системе отопления рекомендуется ознакомиться с его второстепенными функциями:

Частичная защита стальных элементов от коррозии. Это будет происходить только при минимальном содержании кислорода в воде и отсутствии вспенивания. Было замечено, что в незаполненном отоплении ржавление происходит намного быстрее;
Охладитель для циркуляционного насоса. Наиболее распространенная модель насоса имеет так называемый «мокрый ротор». Даже если будет достигнута максимальная температура теплоносителя в системе отопления — он все равно будет снижать уровень нагрева силового агрегата насоса.

На эти функции влияют параметры теплоносителя системы отопления. Поэтому при выборе следует внимательно изучить характеристики воды или антифриза. В противном случае фактические параметры теплоснабжения не будут совпадать с расчетными, что приведет к созданию аварийной ситуации.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

значение в D9 берётся из справочника;
значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337tср+0,000221tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003tср2-0,1511tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G1000/(ρ60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4G:(ρπ(d:1000)23600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=vd10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147Re при 2320≤Re≤4000 λ=0,11(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λv2ρ100/(29,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр9,8110000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)v2ρ/(29,8110)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс9,8110000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP9,8110000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
Жёлтые ячейки — вспомогательные предварительные расчёты.
Светло-жёлтые ячейки — результаты расчётов.
Шрифты:
- синий — исходные данные;
- чёрный — промежуточные/неглавные результаты;
- красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

длина трубы100 метров;
ø108 мм;
толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Нормы обязан знать каждый: параметры носителя тепла системы обогрева дома на несколько квартир

Жильцы высотных домов когда на улице холодно чаще доверяют поддержание температуры в помещениях уже установленным батареям централизованного отопления.

В этом преимущество городских высоток перед частного сектора — с середины октября и до конца апреля службы коммунального предприятия заботятся о систематическом обогреве жилищных помещений. Однако не всегда их работа безупречна.

Многие сталкивались с недостаточно горячими трубами в морозы зимой, и с реальной тепловой атакой весною. В действительности, комфортная температура квартиры в разный период времени определена централизованно, и должна подходить принятому ГОСТу.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

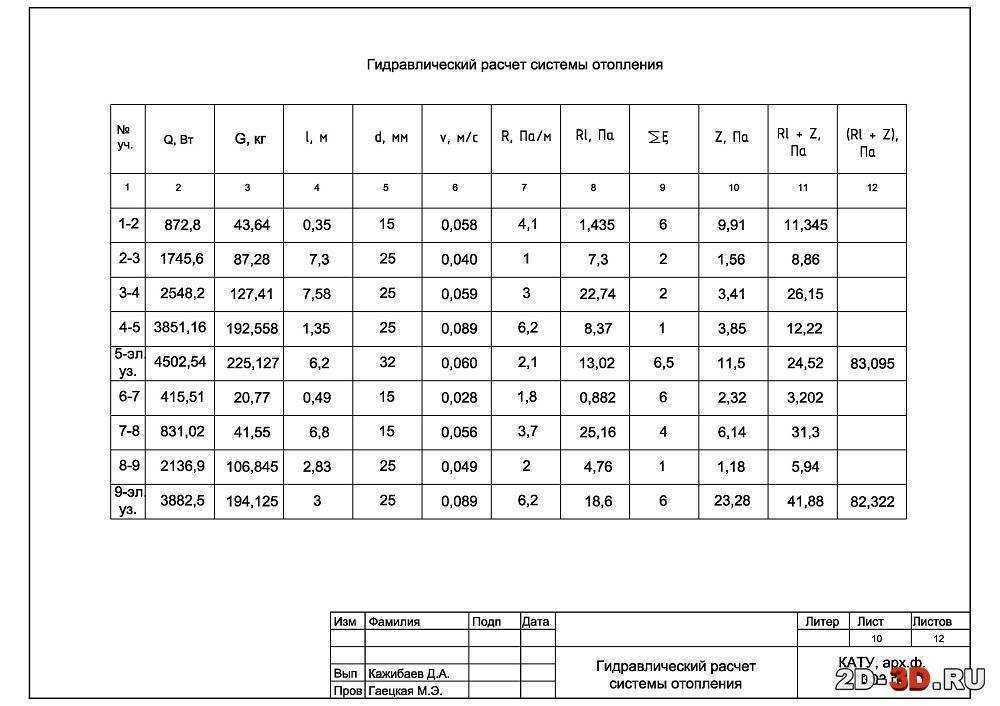

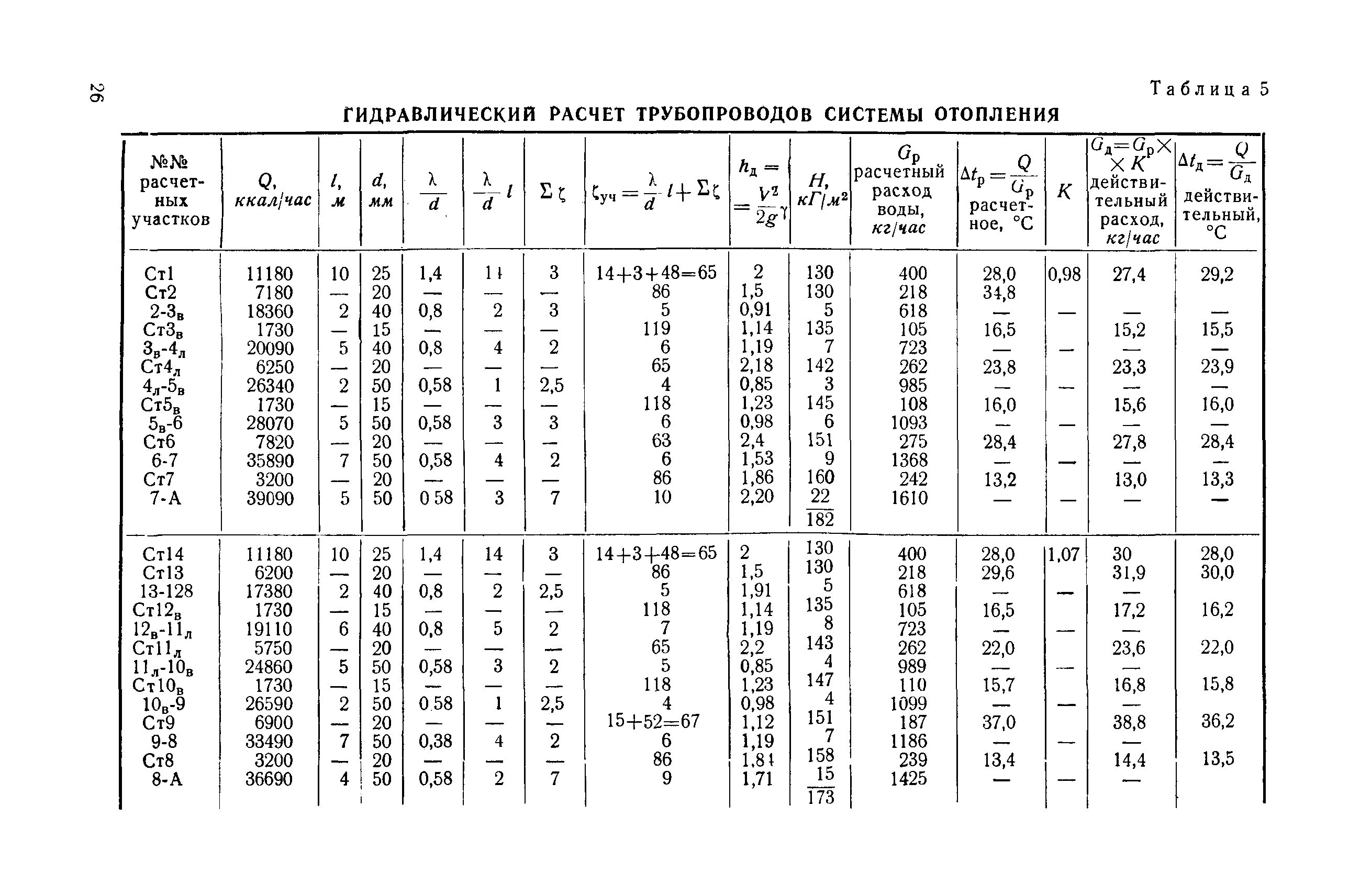

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δр_тр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δр_тр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Нормы теплоснабжения ПП РФ № 354 от 06.05.2011 и ГОСТ

6 мая 2011 года было издано Правительственное Распоряжение, которое действует по сей день. Опираясь на него, отопительный период обуславливается не столько от периода года, сколько от температуры окружающей среды на улице.

Магистральное отопление начинает работать при условиях, что наружный термометр демонстрирует отметку ниже 8 °C, и похолодание продолжается как минимум несколько суток.

На шестой день трубы уже начинают обогрев помещений. Если на протяжении установленного времени наступило потепление, отопительный период откладывается. Во всех частях страны, батареи приносят радость собственным теплом с середины осени и поддерживают оптимальную температуру до конца апреля.

Если морозы наступили, а трубы остаются холодными, это может быть результатом поломок в системе. В случае глобальной неполадки или незавершённых работ по ремонту нужно будет воспользоваться добавочным обогревательным прибором, пока поломка не будет устранена.

Если сложность заключается в заполнивших батареи воздушных пробках, то обращаются в эксплуатирующую компанию. В течении 24 часов после подачи заявки приедет закреплённый за домом сантехник и «продует» проблематичный участок.

Стандарт и нормы возможных значений температуры окружающей среды прописаны в документе «ГОСТ Р 51617-200. Услуги ЖКХ. Общие технические сведения». Диапазон прогрева воздуха в квартире может изменяться от 10 до 25 °C, в зависимости от назначения каждого помещения которое отапливается.

Комнаты для проживания, к которым относятся гостевые, комнаты для сна кабинеты и аналогичные, обязаны быть нагреты до 22 °C. Возможно колебание этой метки до 20 °C, тем более в холодных угловых помещениях. Максимальное значение термометра не должно быть больше 24 °C.

Подходящей считается температура от 19 до 21 °C, но разрешается охлаждение зоны до 18 °C или активный нагрев до 26 °C.

Санузел повторяет диапазон температуры кухни. Но, комната где установлена ванна, или соседний сантехнический узел, считаются помещениями с очень высоким уровнем влаги. Разогреваться эта часть жилой площади может до 26 °C, а охлаждаться до 18 °C. Хотя, даже при приемлемо допустимом значении в 20 °C задействовать ванную по назначению некомфортно.
Удобным диапазоном температуры для коридоров считается 18–20 °C. Но, уменьшение метки до 16 °C признано вполне терпимым.
Показатели в кладовых могут быть ещё ниже. Хотя хорошие пределы — от 16 до 18 °C, метки 12 или 22 °C не выходят за границы нормы.
Войдя в подъезд, житель дома вправе надеяться на температуру воздуха не ниже 16 °C.
В лифте человек находится совсем непродолжительное время, отсюда и комфортная температура всего в 5 °C.
Самые холодные места высотные дома — подвальное помещение и чердачный этаж. Температура тут может уменьшаться до 4 °C.

Домашнее тепло зависит и от времени суток. Официально признано, что во время сна человек нуждается в небольшом количестве тепла. Если из этого исходить, температурное уменьшение в помещениях на 3 градуса с 00.00 часов до 05.00 утра не считается нарушением.

Расчёт объема воды и вместительность расширительного бака

Объем расширительного бачка должен равняться 1/10 всего объема жидкости

Для расчета рабочих характеристик расширительного бачка, обязательного для любой системы отопления закрытого типа, потребуется разобраться с явлением увеличения объема жидкости в ней. Этот показатель оценивается с учетом изменения основных рабочих характеристик, включая колебания ее температуры. Она в этом случае изменяется в очень широком диапазоне – от комнатных +20 градусов и вплоть до рабочих значений в пределах 50-80 градусов.

Вычислить объем расширительного бака удастся без лишних проблем, если воспользоваться проверенной на практике приблизительной оценкой. Она основана на опыте эксплуатации оборудования, согласно которому объем расширительного бачка составляет примерно одну десятую часть от общего количества теплоносителя, циркулирующего в системе

При этом во внимание принимаются все ее элементы, включая отопительные радиаторы (батареи), а также водяную рубашку котельного агрегата. Для определения точного значения искомого показателя потребуется взять паспорт эксплуатируемого оборудования и найти в нем пункты, касающиеся емкости батарей и рабочего бака котла

После их определения излишки теплоносителя в системе найти совсем несложно. Для этого сначала вычисляется площадь поперечного сечения полипропиленовых труб, а затем полученное значение умножается на длину трубопровода. После суммирования по всем веткам отопительной системы к ним добавляются взятые из паспорта цифры для радиаторов и котла. От итоговой суммы затем отсчитывается одна десятая часть.

Выводы и полезное видео по теме

Особенности, преимущества и недостатки естественной и принудительной систем циркуляции теплоносителя для систем отопления:

Подводя итого вычислений гидравлического расчёта, в результате получили конкретные физические характеристики будущей системы отопления.

Естественно, что это упрощенная схема расчёта, которая даёт приблизительные данные относительно гидравлического расчёта для системы отопления типичной двухкомнатной квартиры.

Пытаетесь самостоятельно провести гидравлический расчет отопительной системы? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов — блок для обратной связи расположен ниже.
