Огнетушитель оп-4 (авсе): характеристики и устройство

Назначение

Согласно противопожарным нормам (ГОСТ Р 51057-2001, НПБ 166-97) огнетушитель порошковый переносной ОП-4(з) закачного типа предназначен для тушения локальных очагов возгорания в промышленных, складских, торговых, административных, жилых помещениях, гаражах и на транспорте следующих классов:

• класс А – пожары твёрдых горючих веществ;
• класс В – пожары легковоспламеняющихся и горючих жидкостей;
• класс С – пожары газов;
• класс Е – пожары электрооборудования, находящегося под напряжением до 1000 В.

Огнетушитель порошковый ОП-4(з) является изделием многоразового использования.

Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.

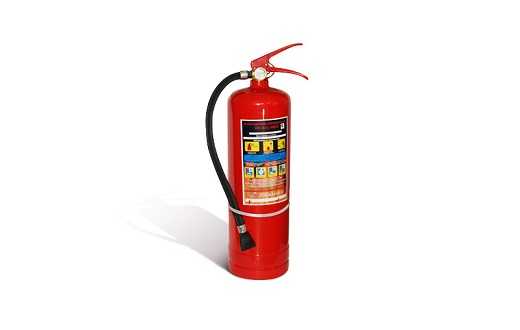

Огнетушитель порошковый переносной ОП-4(з) закачного типа

Перезарядка углекислотных огнетушителей

Сроки перезарядки и проверки углекислотных огнетушителей отличаются от аналогичных действий с порошковыми средствами первичного тушения пожара. Они очень чувствительны к снижению внутреннего давления. При утечке газовой смеси огнетушители выводят из эксплуатации и передают на перезарядку. Перед этим проводят проверку на гидростатическом стенде.

Углекислота закачивается внутрь баллона в сжиженном состоянии под высоким давлением. Перезаправку проводят только специализированные организации с использованием стендов. Для этого готовят баллон-донор и шланг, через который под высоким давлением будет подаваться углекислота. Включая генератор, оператор подает углекислоту. Когда давление достигнет нужной отметки, генератор выключают. После заправки к ЗПУ присоединяют пластиковый раструб.

Перед заправкой баллон отправляют на проверку целостности корпуса, ЗПУ, а также пломб производителя или пломб после предыдущей зарядки. После перезаправки выдается акт испытаний, а также гарантия на перезарядку огнетушителей с одновременной маркировкой самих первичных средств тушения, которая включает проставление даты закачки новой углекислоты. Соответствующие отметки с печатью ставятся и в паспорте оборудования.

Сертификат на огнетушитель ОП-4

Каждый порошковый огнетушитель ОП-4 обязательно проходит процесс сертификации, тестирование. Результаты фиксируются в соответствующих документах.

В процессе изготовления порошковых огнетушителей производители руководствуются нормативными актами, определенными ГОСТами. К примеру, ГОСТы 2.601,Р 51057, Р 51017 используются при подготовке маркировки, этикеток.

Тестирование осуществляется в соответствии с нормативным актом НПБ-199, в котором прописаны основы, особенности.

Помимо документов, свидетельствующих о проведении сертификации, в комплекте присутствуют и технические паспорта, гарантийные талоны.

ОП-4 огнетушитель: его характеристика

Порошковый огнетушитель ОП-4 обладает широким набором технических характеристик. Устройство сохраняет свои рабочие свойства, как в условиях русской зимы, так и в летний зной. Конструкцию можно размещать вне помещений и хранить в течение календарного года на улице. Единственным условием, необходимым для выполнения требований сохранности ОП, является его размещение в специальном шкафу. Огнетушитель обладает следующими характеристиками:

1. Время подачи ОТВ. Устройство способно поддерживать устойчивую, плотную струю огнетушащего вещества в течение 10 секунд.

2. Короткое время приведения в боеготовность. Достаточно 5 секунд, чтобы подготовить огнетушитель к применению.

3. Большая длина струи ОТВ. Длина струи тушащего вещества составляет не менее 3 м, что обеспечивает безопасность человека, применяющего прибор и дает возможность эффективно воздействовать на очаг возгорания.

4. Высокое давление газа в корпусе ОП. Давление газа внутри конструкции составляет 14 кг/м².

5. Большой объем ОТВ. Устройство содержит порядка 4 кг огнетушащего вещества, что позволяет подавить очаг возгорания на относительно большой площади.

6. Емкий корпус. Объем корпуса в 4,6 л обеспечивает вместимость значительного запаса ОТВ и транспортирующего газа.

7. Срок службы. Длительность срока службы устройства составляет не менее 10 лет. В сочетании с невысокой ценой эта характеристика дает большой экономический эффект для предприятий и граждан.

8. Небольшая масса. Вес конструкции составляет не менее 5,5 кг. Это позволяет расширить круг лиц, способных с легкостью применить устройство на пожаре.

Технические характеристики огнетушителя порошкового ОП-4. Комплектация, паспорт

Устройство огнетушителя ОП-4 включает пусковой механизм и красный баллон, содержащий внутри порошок. Это одна из самых распространенных моделей благодаря ее стоимости, весу, габаритам, огнетушащим способностям.

Ее применяют для тушения горючих материалов, причем как твердых, так и жидких, газообразных. Помогает справиться с пожарами, вызванными неполадками с проводкой. Но запрещается применять для тушения материалов, которые способны гореть в безвоздушной среде.

Перед приобретением такого пожарного оборудования обязательно нужно изучить обзор характеристик огнетушителя порошкового ОП-4:

• полная масса огнетушителя — около 6,3 кг, при этом вес заряда — 4 кг;
• размеры — 42 и 15 см;
• тип — закачный;
• используемый наполнитель — огнетушащий порошок;
• рабочее давление в огнетушителе — 1,4 МПа;
• длина струи — до 3 м;
• время выхода порошка огнетушащего — не меньше 10 секунд;
• рабочие температуры — от -30 до +500°С;
• срок эксплуатации — до 10 лет.

Устанавливать подобную модель рекомендуется по 1 на каждые 100 кв. м, но не меньше 2 в помещении. На легковой транспорт достаточно 1, а на грузовой и пассажирский — 2. Держать оборудование следует на подставке.

Устройство

ОП-4 состоит из следующих конструктивных элементов:

• Толстостенного стального корпуса,
• Запорного/пускового устройства с манометром, подсоединяемым к корпусу.
• Ствола-насадка для распыления порошка, формирования компактной струи.

Устройство огнетушителя ОП-4

Срок службы ОП-4 до списания и утилизации огнетушителя – 10 лет; выборочная проверка – ежегодно; испытания, перезарядка огнетушителя новым зарядом порошка – раз в пять лет.

ОП-4, что применяются для укомплектования любого вида транспортных средств, проверяются каждый год, при этом огнетушители, что установлены вне салона, кабины, рубки, подлежат перезарядке – ежегодно; остальные изделия – 1 раз в два года.

Техническое обслуживание, периодические проверки и перезарядка огнетушителя

Используемый огнетушитель ОП-4 обязательно нужно обслуживать, тем самым поддерживая его в постоянной готовности к применению.

Требуется проверять надежность функционирования всех деталей в течение всего периода эксплуатации (срок службы огнетушителя ОП-4 составляет 10 лет). Техническое обслуживание предполагает осмотры, тесты, а также при необходимости ремонт и перезаряд.

Периодически проверять устройство необходимо для того, чтобы контролировать его состояние. Необходимо осматривать надежность всех узлов, место дислокации, наличие инструкции, свободный допуск к огнетушителю.

Техническое обслуживание предполагает выполнение следующих процедур с такой периодичностью:

1. Изучение всех параметров и соотношение нормы и действительных показателей. Выполнять каждый год. Процедура называется переосвидетельствованием.
2. Перезарядка. Выполнять раз в 5 лет. Устройство разряжают и очищают, прежде чем заново заполнить. Кроме того, нужно проводить процедуру, если прибор был использован, либо он падал. Если огнетушитель стоит на транспортном средстве, то его нужно перезаряжать раз в 2 года. Если конструкция расположена не в кабине, а снаружи и подвергается действию факторов окружающей среды, то процедуру проводить каждые 12 месяцев.

На время проверки состояния имеющегося огнетушителя его полагается заменять другим с такой же моделью и показателями.

Перед тем как впервые вводить в эксплуатацию прибор, требуется его тщательно осмотреть, проверить наличие всех деталей, изучить место дислокации, прочитать инструкцию (она должна быть простой).

Во время проверки полагается изучить следующее:

• наличие вмятин, царапин, сколов на любых местах всего прибора;
• четкость и простоту инструкции;
• наличие пломбы;
• исправность работы всех механизмов;
• наличие идентификаторов, надписей;
• вес прибора;
• состояние шланга и распылителя;
• надежность подставки.

В дальнейшем все моменты отмечают в паспорте изделия, потом ему дают номер по порядку (его полагается записать прямо на приборе). Эти же данные заносят в специальный журнал.

Раз в квартал нужно проверять место, где стоит огнетушитель. Если выявлены поломки либо любые отклонения от нормы, то требуется выявить причины и устранить дефекты. Все действия заносят в журнал учета. Обязательно пишут дату проверки и любого вмешательства.

Предназначение огнетушителя ОП-4

Огнетушитель ОП-4 относится к универсальным средствам борьбы с возгораниями на начальной стадии развития пожаров классов АВСЕ.

Огнетушители используются для тушения:

1. твердых материалов (класс А);
2. жидких веществ (класс В);
3. газообразной среды (класс С);
4. электрифицированного оборудования, эксплуатируемого в атмосфере, параметры которой отвечают ГОСТ 15150 (класс Е);
5. огнетушитель порошковый закачной ОП 4 з может использоваться для тушения электроустановок, рабочее напряжение которых не превышает 1 кВ;
6. загоревшейся одежды.

Огнетушитель ОП-4 и его технические характеристики предусматривают комплектацию этими устройствами систем пожаротушения различных объектов, а также автомобильного транспорта.

Огнетушитель порошковый ОП-4 З АВСЕ относится к устройствам многоразового использования. Достаточно провести их перезарядку новой порцией огнетушащего порошка и снова можно будет пользоваться этими средствами пожарозащиты.

Принцип действия порошкового огнетушителя

Закачной огнетушитель для пожаров класса АВСЕ работает по принципу выброса заряда огнетушащего порошка в область очага горения.

Порошкообразный состав по ГОСТ 26952-86 сам не поддерживает горения и формирует среду, в которой горение невозможно.

Для выброса порошка используется энергия сжатого газа, закачанного в стальной баллон во время зарядки огнетушителя.

Полная стальная колба-корпус огнетушителя может поместить внутрь до четырех килограммов порошка.

Процесс тушения пламени огнетушителем ОП-4

Описание этого средства пожаротушения указывает, что его применение допускается в широком интервале температур – от -40°С до +50°С. Давление в огнетушителе ОП 4 после полной перезарядки составляет около 16 МПа.

Особенности конструкции

Ручной огнетушитель ОП-4 ABCE состоит из пустого стального баллона, который наполняют зарядом порошка определенной массы и закачивают воздух, азот или углекислый газ, формируя давление, нужное для аэрации порошка.

В верхней части огнетушителя есть запорно-спусковой механизм, предохранительная чека и встроенный манометр для контроля давления.

Устройство огнетушителя ОП 4 отличается способностью многоразового срабатывания спускового механизма, работой которого управляют с помощью соответствующей спусковой ручки.

К выходу спускового механизма прикреплен шланг с распылителем, через который осуществляется выброс порошкообразного вещества в очаг горения.

Применение огнетушителя

Чтобы начать тушение, используя закачной огнетушитель ОП-4 ГОСТ Р 51057-2001, нужно преподнести его к месту горения на расстояние около 2 м (нужно учитывать, что длина струи составляет около 3…4,5 м). Далее срывается пломба с запорно-пускового механизма и вынимается предохранительная чека.

Чтобы огнетушитель порошковый ОП-4 произвел выброс заряженного порошка нужно нажать на ручку спускового механизма, переведя его в положение ON, направить шланг с распылителем в очаг горения. Продолжительность работы ручного огнетушителя составляет не менее 10 сек.

За это время может выйти весь заряд огнетушащего вещества. После использования ОП-4 и завершения тушения пожара нужно осуществить выброс оставшегося порошка. Пустой баллон после применения нужно отправлять на перезарядку.

Заключение

Огнетушители ОП-4 относятся к эффективным средствам, действие которых заключается в быстрой нейтрализации возникшего возгорания.

Устройства данной конфигурации отличаются высокой эффективностью, часто позволяя сдерживать распространение огня до прибытия пожарных.

Чтобы эти средства пожаротушения имели требуемые технические характеристики и не давали сбоя во время эксплуатации, важно соблюдать правила хранения огнетушителей АВСЕ, своевременно обслуживать их и перезаряжать. Периодичность этих процедур описана в техпаспорте устройств

Выполнять все перечисленные работы должны специалисты сертифицированных компаний, которые можно найти в Москве и любом другом городе России. Только квалифицированное обслуживание обеспечит срок службы огнетушителя ОП 4 не менее 10 лет

Периодичность этих процедур описана в техпаспорте устройств. Выполнять все перечисленные работы должны специалисты сертифицированных компаний, которые можно найти в Москве и любом другом городе России. Только квалифицированное обслуживание обеспечит срок службы огнетушителя ОП 4 не менее 10 лет.

Размер огнетушителя ОП-4

Компактный размер огнетушителя ОП-4 дает ряд неоспоримых преимуществ в его использовании и эксплуатации. Длина устройства составляет 400 мм, ширина с учетом вспомогательного оборудования – 175 мм, диаметр корпуса – 150 мм. Эти габариты позволяют:

• обеспечить компактное размещение устройства в помещениях и емкостях ограниченного размера;
• закрепить прибор с помощью кронштейна на узкой стене коридора или смежного прохода, не создавая препятствий и помех на путях эвакуации людей;
• обеспечить удобное применение конструкции всеми категориями сотрудников включая женщин, пожилых людей, подростков.

Срок годности огнетушителя порошкового ОП-4

Период хранения порошкового огнетушителя может достигать десяти лет. Но для того чтобы он оставался работоспособным, без проблем функционировал, обязательно нужно соблюдать прописанные правила хранения.

Существует большое количество видов и модификаций огнетушителей, предназначенных для тушения самых различных пожаров, очагами возгорания которых могут быть горючие материалы, химические реакции и др.

Порошковый огнетушитель ОП 4 применяют для того, чтобы потушить огонь при возгорании различных горючих материалов, жидкостей, а также при пожарах, связанных с электричеством, напряжение которого достигает 1000 В.

Такой вид огнетушителей является самым распространённым способом тушения возгораний класса А, В, С.

Также его применяют для тушения и других возгораний благодаря его простой конструкции и высокой надёжности срабатывания. Но нельзя использовать его для тушения таких материалов, которые могут гореть без воздуха. Огнетушитель ОП 4 состоит из баллона, окрашенного в красный цвет и содержащего внутри порошок, а также запорно-пускового устройства.

Из-за простоты применения данный огнетушитель используют как в домашних условиях, так и в офисах, промышленных предприятиях. Огнетушитель ОП 4 имеет достаточно компактные размеры, что позволяет удобно его размещать абсолютно во всех рабочих и жилых помещениях.

Также несомненным плюсом будет его низкая стоимость. Простая технология производства, элементарная конструкция и быстрая сборка позволяют массово изготавливать такие огнетушители, что благосклонно влияет на их цену.

Использование огнетушителя ОП-4

Высокая универсальность устройства позволяет использовать огнетушитель ОП-4 на объектах различного назначения. Применение конструкции дает возможность осуществлять эффективную борьбу с пожарами класса А, В, С, Е. Прибор используется на следующих объектах:

• транспортные средства, включая грузовые автомобили, спецтехнику, автобусы, маломерные суда различного базирования, железнодорожный транспорт;
• производственные и административные учреждения различного типа, склады, общеобразовательные заведения, сфера жилищно-коммунального хозяйства;
• жилые, технические и вспомогательные помещения;
• на автостоянках и парковках, в гаражных хозяйствах, в автотранспортных предприятиях;
• в логистических зонах, в сфере малой энергетики, в торговых комплексах.

Устройство отличается простотой конструкции и удобным применением. В случае возникновения пожароопасной ситуации использование прибора осуществляется в следующем порядке:

1. Огнетушитель изымается с места хранения. Для этого следует вскрыть пожарный шкаф или отстегнуть скобу настенного кронштейна.

2. Распылительное устройство направить на очаг возгорания.

3. Удалить пломбу и предохранительную чеку.

4. Нажать на пусковую скобу.

5. Осуществить тушение очага возгорания. После завершения использования конструкции ОП следует отправить на техническое обслуживание и перезарядку. В случае необходимости производится ремонт огнетушителя или выбраковка. Если конструкция имеет серьезные повреждения, не подлежащие восстановлению, готовится акт списания материального средства.

Как его использовать?

В принципе, нет ничего проще, чем научиться пользоваться подобным огнетушителем.

Для начала необходимо сорвать пломбу. После этого нужно снять чеку, которая защищает огнетушитель от случайного срабатывания. Потом следует подойти к очагу возгорания, направить на него раструб и нажать рычаг.

На предприятиях должны постоянно проводиться проверки того, как ответственные за пожарную безопасность и другой рабочий персонал умеют пользоваться огнетушителями, что очень важно, так как от этого может зависеть много жизней

Не стоит относиться к огнетушителю как к средству чрезмерной безопасности, потому что, однажды потушив маленький очаг возгорания, можно предотвратить большую катастрофу.

Огнетушитель порошковый ОП-4, относящийся к первичным средствам пожаротушения, можно назвать одним из наиболее распространенных огнетушителей, которыми оснащают следующие помещения:- частные дома,- дачи,- магазины и складские помещения,- производственные цеха,За годы эксплуатации было установлено, что срок годности огнетушителя порошкового ОП-4 с даты производства (указана на баллоне и в сопроводительной документации) составляет не менее 10 лет. Это было подтверждено как производителями, так и эксплуатантами. Данных результатов удается добиться в случае, если соблюдать следующие требования:1. Регулярная перезаправка огнетушителя (не менее 1 раза в 5 лет, рекомендуется же — не мене 1 раза в 2 года),2. Проверка давления в баллоне (не реже 1 раза в 3 месяца. В случае обнаружения падения давления смеси минимум на 10% от установленных показателей — принять меры по устранению причин падения давления и перезаправке),3. Не допускать резкого перепада температур (запрещается хранить ОП-4 рядом с нагревательными приборами, батареями отопления, калориферами, котлами и т. д.)

При этом производитель огнетушителей дает гарантию сроком на 1.5 года с момента его выпуска и не более 12 месяцев с даты его продажи. Далее вопрос обслуживания целиком и полностью ложится на плечи эксплуатантов и срок годности огнетушителя порошкового ОП-4 будет соответствовать условиям его использования и планового обслуживания.

Если следовать инструкции и сопроводительной документации на огнетушитель порошковый ОП-4, он предназначен для эффективной борьбы на начальном этапе с пожарами следующих категорий опасности:- А,- В,- С,- ВСКак мы уже отметили, данная модель относится к классу первичных средств защиты от огня и должна быть использована для устранения наиболее неопасных мелких очагов возгорания до приезда бригады пожарной охраны.

Тест огнетушителя ОП-4 в условиях, приближенных к реальным

скачать dle 11.0фильмы бесплатно

Периодичность и сроки проверки огнетушителя ОП-4

Проверка огнетушителя ОП-4 проводится не реже 1 раза в год. Осуществляется проверка выборочным методом. Мероприятие производится для осуществления контроля за состоянием конструкции и включает в себя следующие работы:

1. Проверка огнетушащего вещества. В ряде случаев ОТВ может подвергнуться процессу слеживания или комкования, что затрудняет использование прибора по прямому назначению.

2. Потеря давления. Внутри корпуса постоянно поддерживается давление порядка 14 кг/см². В процессе хранения этот показатель может снизиться, что недопустимо.

3. Осмотр состояния исполнительных механизмов и корпуса огнетушителя на предмет целостности и исправности. Не реже одного раза в 5 лет должна осуществляться перезарядка порошкового прибора пожаротушения.

После боевого применения конструкция подлежит осмотру, техническому обслуживанию и перезарядке. В случае выявления дефекта и невозможности его устранения устройство подлежит списанию.

Применение огнетушителя порошкового ОП-4

Порошковый огнетушитель ОП-4 мастера рекомендуют использовать для комплектации разнообразных объектов:

• разнообразные технические средства, транспорт;
• противопожарные щиты, коими укомплектованы промышленные комплексы, предприятия, заводы, офисные блоки, жилые помещения и дома;
• различные подразделения.

Столь обширная отрасль применения порошкового огнетушителя обусловлена преимуществами, которые получает потребитель:

• Общий вес, габариты порошкового огнетушителя небольшие, поэтому никаких сложностей с монтажом, демонтажем, эксплуатацией не возникает.
• Вес заряда достаточно большой, поэтому его можно эксплуатировать в течение продолжительного срока, ликвидировать более объемный очаг возгорания.
• Проблем с эксплуатацией, хранением не будет, если предварительно изучить инструкцию, технический паспорт.

Для того чтобы привести в действие огнетушитель, необходимо непосредственно перед очагом возгорания убрать пломбу, снять чеку, а также направить сопло непосредственно на огонь. Отсутствуют какие-либо задержки, поэтому быстрое реагирование поможет вам предотвратить распространение очага возгорания. Огнетушитель, который уже был использован, можно перезарядить.

Основные характеристики

Огнетушитель ОП 4 несёт в себе заряд порошка массой 4 кг.

Это позволяет в течение 10 секунд активно тушить место возгорания площадью 2,8 кв. м. Благодаря хорошему рабочему давлению в 1,6 МПа длина струи может достигать 3 метров.

Полностью заправленный огнетушитель весит 6,5 кг.

Достоинством является то, что в случае неиспользования его необходимо перезаряжать 1 раз в 5 лет. То есть нет необходимости постоянно беспокоиться о техническом состоянии тушащего вещества. Но не все вовремя это делают, что иногда имеет достаточно печальные последствия.

Кроме того, огнетушитель порошковый ОП 4 можно хранить и использовать в температурном диапазоне от -45 до +50 градусов по Цельсию, что делает его универсальным инструментом для тушения небольших возгораний практически в любых условиях.
