Элеваторный узел отопления

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

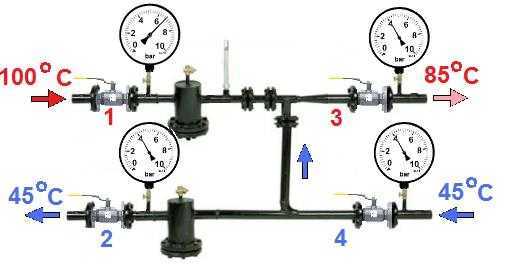

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Принцип и схема работы

Схема и принцип работы

Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

Затем теплоноситель подает ее в отопительную систему жилых помещений. В тот момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, и происходит охлаждение.

Схема размещения элеватора позволяет более детально ознакомиться с его функциональными возможностями. Не сложно понять, что именно эта деталь отопительной системы обеспечивает эффективность ее работы.

Он работает одновременно как 2 устройства:

• Циркуляционный насос
• Смеситель

Конструкция элеватора довольно простая, но эффективная. Отличается приемлемой ценой. Для ее работы не нужно подключать электрический ток

Однако имеются и некоторые недостатки, на которые необходимо обращать внимание:

• Давление в трубопроводах прямой и обратной передачи необходимо поддерживать в пределах 0,8-2 Бар;
• Выходная температура не поддается регулировке;
• Каждый элемент элеватора нужно точно рассчитывать.

Можно с уверенностью сказать, что устройства получили широкое применение в коммунальной отопительной системе.

Принципиальная схема элеватора

На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного наблюдения. Выбрав правильный диаметр сопла, осуществляется вся регулировка.

Основные элементы элеватора

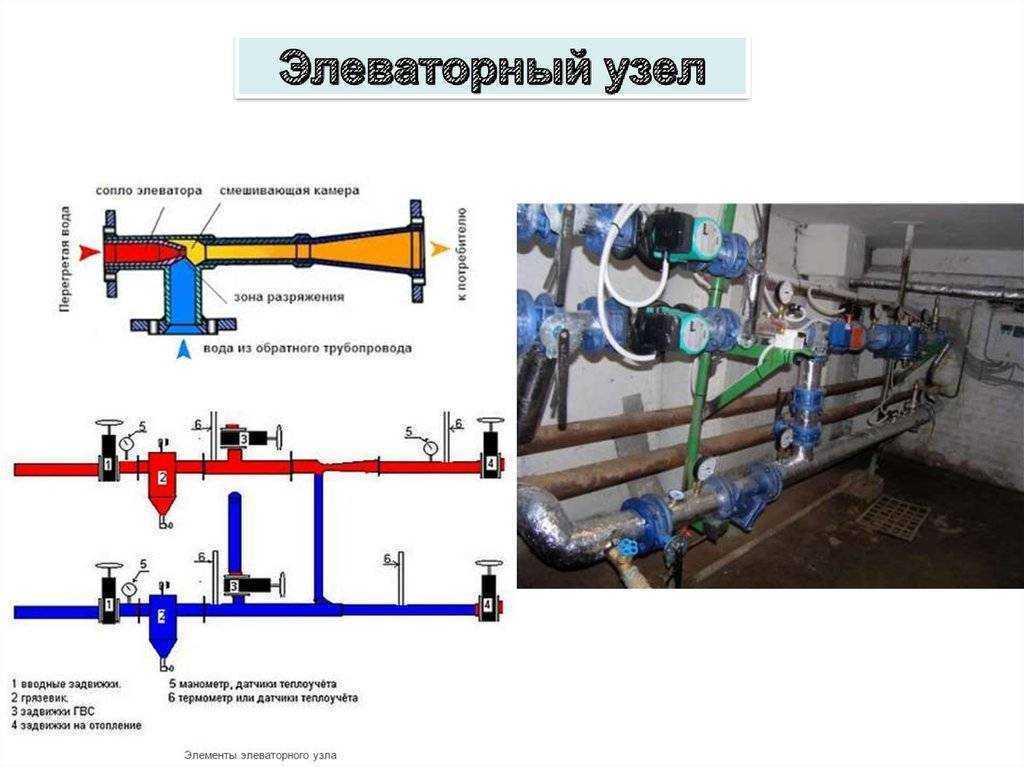

Основные элементы узла

Основными составляющими устройства являются:

• Струйный элеватор
• Сопло
• Камера разрежения

Элеваторный узел отопления состоит из запорной арматуры, контрольных термометров, манометров. Его еще называют «обвязкой элеватора».

Новые технические идеи и изобретения стремительно внедряются в нашу жизнь. Теплофикация не является исключением.

На смену привычным элеваторным узлам приходят устройства, которые осуществляют регулировку теплоносителя в автоматическом режиме.

Их стоимость значительно выше, но, в то же время, эти устройства более экономны и энергомичны. Кроме того, для их работы обязательно требуется электропитание. Иногда необходима его большая мощность. Надежность с одной стороны и технический прогресс — с другой.

Что в итоге окажется важнее, узнаем со временем.

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

• dr – искомый диаметр, см;
• Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Рекомендации по эксплуатации и установке испарительного конденсатора

Существует несколько методов защиты, которые можно использовать. Один из способов заключается в использовании вспомогательного отстойника с циркуляционным насосом распылительной воды, расположенным в отапливаемом помещении. На рисунке 6 показана типичная компоновка испарительного конденсатора с дистанционным отстойником.

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

• τсм – температура смеси, идущей на отопление, °С;
• τ20 – температура остывшего теплоносителя в обратке, °С;
• h2 – сопротивление отопительной системы, м. вод. ст.;
• Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

• dr – диаметр смесительной камеры, см;
• Gпр – приведенный расход смешанной воды, т/ч;
• u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

• τ1 – температура перегретого теплоносителя на входе в элеватор;
• τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

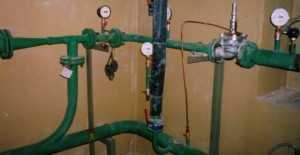

Элеваторный узел отопления

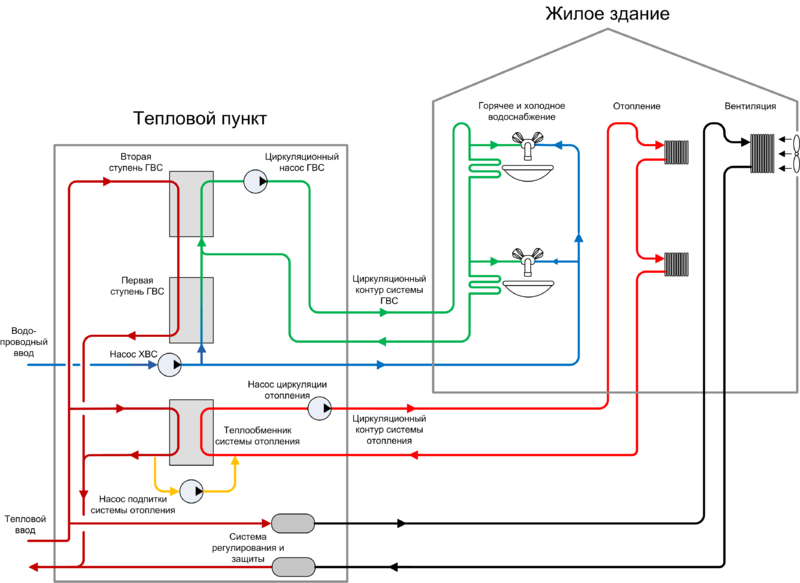

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

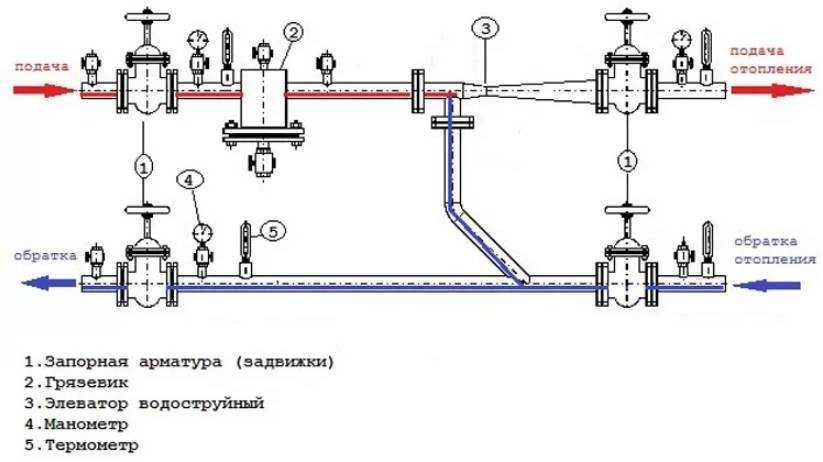

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Элементы системы отопления

Бывают сложности из-за большого количества элементов в системах отопления и так как используется теплоноситель горячая вода и только если давление в отоплении высокое, вода не превратиться в пар. И если вода имеет сильно высокую температуру, то необходимо устанавливать или использовать уже установленные ГВС и обрат.

На участках, где происходит отток, давление воды ниже чем на участках подающих. И как только температура снижена до оптимального уровня, вода снова проходит в саму систему. В основном тепловые узлы ставятся в специальные помещения, доступ к которым ограничен. И связано это с тем, чтобы могли проводить какие-то работы только люди, имеющие доступ к системе безопасности.

Часто температура может подниматься до очень высокого уровня, но тут появляется вопрос – если так происходит, то почему чаще всего отопительные радиаторы в квартирных помещениях холодные или слегка теплые? Объяснение этому достаточно простое. И по схеме системы отопления в многоквартирном доме предусматривается нужное количество требуемых элементов способных защитить систему от повышения температурного режима.

Элементы системы отопления

И также есть еще причины в связи с тем, что компании могут просто экономить топливо, и тем самым нагрев отопительной системы будет далек от нужного. И еще одна причина: при установке и монтаже отопительной системы, работа была сделана не качественно и халатно, что в дальнейшем привело к проблемам отопления. Ведь многие знают о том, что не все подрядчики выполняют свою работу качественно, на первоначальном этапе этого никто не заметит, а в дальнейшем будут найдены множество различных причин, по которым виноваты будут все, кроме монтажников.

Проект отопительной системы

Понять, как построена схема отопительной системы, надо для того, чтобы знать принцип самой работы. С первого взгляда кажется, что только для специалистов и инженеров проста в силу профессии, но в действительности она проста на самом деле. Так как в основном используется однотрубная система отопления. То есть использование одного стояка на один подъезд, по которому будет происходить циркуляция воды. Располагаться могут как в подвальном помещении, так и на чердаках.

Трубы для обрата монтируются в подвальных помещениях всегда. И от того как расположены подающие элементы могут различаться и два направления воды. В том случае если трубы для подачи будут располагаться в подвальном помещении, будет идти встречное направление теплоносителя. А вот если труды подачи будут находиться на чердаке, то тогда попутное движение.

Чтобы рассчитать радиаторы для помещений, надо учесть скорость и время остывания воды. Часто люди думают, что в больших домах схема отопления сложнее, но это не так. Потому что в расчете отопления в многоквартирном доме учитывается непосредственное количество квартир. Исходя из этого и производиться сам расчет.

Проект отопительной системы

Ценовое образование проектирования

Оно идентифицируется в большинстве случаев лично в любой конкретной ситуации и зависит от многочисленных показателей: разряда строящегося теплового узла, вида структуры теплопоставления, классов, моделей, подвидов и численности оборудования, нужной нагрузки объекта, величин и затрудненности деятельности и иных характеристик.

Но правильно замечено, что экономичность зачинается непосредственно на стадии комплектования плана. При специализированно и эффективно совершенном планировании высокая стоимость нового рентабельного оснащения, ценовая категория проектирования узлов учета тепла, расходы на сборку и иные растраты окупаются достаточно быстро.

Когда все технические условия совершены и план приготовлен, начинается окончательная фаза – координация плановых сертификатов, вслед которой возможно производить постановку оснастки и подсоединение.

В такой последовательности и производятся все нормативные действия.

Балансировка системы

Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

Элеваторный узел системы отопления дома: назначение и сфера применения

Практически каждый специалист, обслуживающий систему центрального обогрева многоквартирного дома, знаком с таким важнейшим ее элементом, как элеваторный узел. Всем, кого интересует назначение, конструкция и работа элеваторного узла системы отопления, будет полезна данная публикация.

Назначение и применение

Центральная система отопления (ЦСО) – это довольно сложная и разветвленная сеть, включающая в себя котельные, бойлерные, распределительные пункты и системы трубопровода, по которым теплоноситель поступает непосредственно потребителю. Чтобы доставить теплоноситель необходимой температуры потребителю, требуется поднять его температурные показатели.

Как правило, по магистральному трубопроводу подается теплоноситель с температурой от 130 до 150°С. Этого достаточно для сохранения тепловой энергии, но слишком много для потребителя.

По санитарным нормам, температура теплоносителя в ЦСО дома не должна превышать 95°С. Другими словами: перед попаданием в систему отопления дома, воду необходимо охладить.

За это и отвечает регулируемый элеваторный узел системы отопления, который смешивает горячую воду из котельной и холодную воду с обратного трубопровода ЦСО.

Назначение элеватора не ограничивается только регулировкой температуры теплоносителя: благодаря подмешиванию «обратки» в «подачу» увеличивается объем теплоносителя, что позволяет экономить службам на диаметре трубопровода и мощности насосного оборудования.

Конструкция и принцип работы

Конструкция элеватора проста, но от этого не менее эффективна. Устройство представляет собой чугунную или стальную конструкцию, состоящую из трех фланцев:

• К первому подключается подача перегретого теплоносителя.
• Ко второму – патрубок обратки ЦСО.
• К выходному патрубку подключается трубопровод, по которому происходит подача воды необходимой температуры к потребителю.

Ключевым звеном данного устройства является сопло, благодаря сужению сечения которого создается разряжение в смешивающей камере и подсос воды из обратного трубопровода. Принцип работы элеваторного узла системы отопления основан на законе Бернулли.

Основной проблемой данного устройства является возможное засорение сопла. Для защиты конуса от взвешенных частиц применяется фильтр-грязевик.

Для проведения профилактических работ по замене сопла и чистки фильтрующего элемента, в конструкции смесителя предусмотрена запорная арматура.

Для диагностики параметров теплоносителя и контроля работы СО в элеваторный модуль входят термодатчики и манометры давления, которые и являются его обвязкой.

Достоинства и недостатки

Широчайшее распространение элеваторов в сетях теплоснабжения обусловлено устойчивой работой данных элементов даже при изменении теплового режима подачи теплоносителя. Кроме этого, основным плюсами использования элеваторов являются:

• Простота конструкции.
• Надежность в работе.
• Энергонезависимость.

Кроме того, элеваторы в ЦСО практически не требуют обслуживания. Корректность работы зависит исключительно от грамотного монтажа и правильно подобранного диаметра сопла.

Важно! Расчет элеваторного узла системы отопления, который включает в себя подбор диаметров труб, сечения сопла и размеров самого устройства, выполняется только в профильной проектной организации

Способы регулировки

Для упрощения задачи подбора необходимого температурного режима СО без замены сопла были созданы регулируемые элеваторы:

• С ручным изменением диаметра сопла.
• С автоматической регулировкой.

Принцип регулирования сечения конуса предельно прост: в элеватор устанавливается задвижка, вращая которую меняется проходное сечение сопла.

В ручном варианте, вращение задвижки осуществляется ответственным работником, который меняет эксплуатационные характеристики теплоносителя, основываясь на показаниях манометров и термометров.

Схема элеваторного узла системы отопления с автоматическим смесительно-регулировочным модулем, основана на сервоприводе, который вращает шток задвижки.

Управляющим органом выступает контроллер, который принимает показания от датчиков давления и температуры, установленных на входе и выходе элеваторного узла.

Основные неисправности элеваторного узла

Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:

1. Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
2. Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
3. Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
4. При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.

Принцип работы и устройство

Элеватор представляет собой стальной или чугунный корпус, имеющий три патрубка (два входных и один выходной), напоминая обычный тройник.

Общая схема элеваторного узла

Теплоноситель поступает в корпус и проходит через сопло, отчего его давление падает. Это вызывает подсос обратки из трубопровода в камеру смешивания, обеспечивающий циркуляцию в системе отопления. Потоки, перемешиваясь, приобретают заданную температуру, затем через диффузор направляются в систему отопления квартиры. Обычный элеватор представляет собой чисто механическое устройство, что максимально упрощает его использование. Настройка производится путём изменения диаметра сопла, которое создаёт определённое давление в камере смешивания, изменяя режим подсоса обратки. При этом разница давлений прямого и обратного трубопроводов не должна превышать 2 бар. Для получения правильного результата требуется точный расчёт диаметра сопла, поскольку это единственный элемент, подлежащий каким-либо изменениям. В остальном элеватор — цельная отливка из чугуна, относительно недорогая, надёжная и очень простая в работе и обслуживании. Эти причины вызвали широкое распространение элеваторов в системах отопления многоквартирных домов.

Существуют более сложные конструкции элеваторов с возможностью изменения диаметра сопла. Эти устройства более дорогие и сложные, но позволяют на ходу изменять режим работы системы отопления в зависимости от давления и температуры теплоносителя в магистрали. Проход теплоносителя регулируется конусообразным стержнем — иглой, которая перемещается в продольном направлении и открывает или закрывает просвет сопла, изменяя режим работы элеватора и всей системы. Существуют прибор с сервоприводом, который на ходу способен регулировать просвет по сигналу с датчиков температуры или давления, что позволяет организовать точную настройку работы в автоматическом режиме. Такие устройства более дорогие и требуют повышенного внимания и ухода, но создают массу новых возможностей регулировки системы.

Назначение и принцип работы элеватора в системе отопления

Тепловые станции или крупные котельные способны обеспечивать горячим теплоносителем территории большой площади. В связи с этим протяженность теплосетей может достигать десятков километров, что вызывает значительные потери тепла в магистрали. Поэтому начальная температура теплоносителя от станций и котельных выбирается с учетом этих теплопотерь. Нормативными документами установлены несколько режимов температурных параметров подачи и обратки теплосетей, основные из них – 150 / 70, 130 / 70, 95 / 70.

Так как в целях безопасности и снижения потерь температура в радиаторных теплообменниках зданий не должна быть больше 95 °С, многим потребителям тепловой энергии зданий, находящихся на небольшом расстоянии от теплостанций, приходится решать проблему частичного охлаждения нагретой до температур около 150 или 130 °С воды.

Этого можно достичь единственным методом, смешивая входящий и охлажденный обратный поток в тройниковом узле. Однако если производить смешение в обычном тройнике, в нем будет отсутствовать ток воды и соответственно движение теплового носителя по трубопроводу остановится. Поэтому в смесительном узле на пути потока подачи делают узкое сопло. Это приводит к увеличению скорости водного потока и соответственно снижению его давления в области сопла, которое напрямую связано с диаметром трубопровода. В результате турбулентный поток увлекает за собой водные массы из обратки, обеспечивая таким способом движение теплового носителя по контуру.

Тройник с внутренним зауженным соплом и является тем типом арматуры, которая получила название элеваторный узел.

Следует отметить, что элеватор одновременно выполняет функции смесителя и циркуляционного насоса, проталкивающего тепловой носитель по отопительному контуру. К перечисленным работам можно добавить его функционирование в качестве редуктора, понижающего давление, и термостата, уменьшающего температуру до требуемых параметров.

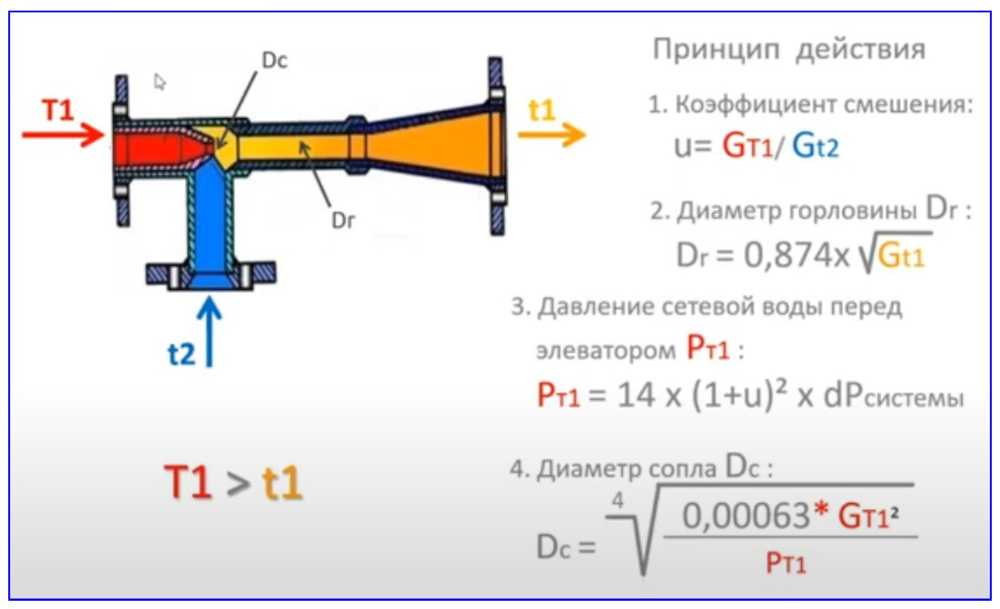

Рис. 2 Формулы расчета элеватора

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы:

1. Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
2. На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла

Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая:

• горячий тепловой носитель подается по центральному трубопроводу в сопло;
• циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
• причем появляется разряженная зона;
• появившийся вакуум «подсасывает» воду из обратного контура;
• турбулентные водяные потоки через диффузор переходят к выходу.
