Как определить диаметр трубы для отопления с принудительной и естественной циркуляцией

Для чего нужно определять пропускную способность трубы

Интуитивно ответ на этот вопрос понятен каждому. Что будет например, если к водопроводному крану в квартире подойдёт труба диаметром в 1 м. При существующем давлении в системе и нормативном диаметре остальных труб струя воды на выходе вас не порадует.

На самом деле ответ на этот вопрос не так прост. В идеале определять пропускную способность трубы в зависимости от диаметра и давления воды на выходе надо, чтобы обеспечить нормативные требования для разных случаев. Среди них:

  • система водопровода для жилых, общественных и гражданских зданий;
  • система подачи воды для промышленных предприятий;
  • система водопровода для охлаждения, например, ядерного реактора.

Канализация

При обустройстве трубопроводов для вывода сточных вод необходимо уделить особое внимание обустройству стояка из полипропиленовых конструкций

Угол подключения отводов к стояку (градусы) Показатель наружного диаметра межэтажных отводов (мм) Значение диаметра стояка (мм)
110 50
87.50 110.00 3.60
60.00 110.00 5.40
45.00 110.00 5.90
87.50 50.00 5.20 0.66
60.00 50.00 7.80 1.00
45.00 50.00 8.40 1.07
87.50 40.00 5.50 0.76
60.00 40.00 8.25 1.14
45.00 40.00 8.95 1.23

При обустройстве невентилируемых стояков из полипропиленовых конструкций необходимо использовать данные, представленные ниже.

Значения пропускных способностей (миллилитров/секунда) Угол подключения межэтажных отводов (градусы) Значение высоты стояка (метры)
Наружный диаметр канала/значение внутреннего сечения межэтажного отвода (мм)
110/110 110/50 110/40 50/50 50/40
1100 850 800 480 420 87.50 9.00
1120 1000 950 550 470 60.00 9.00
1150 1100 1040 600 500 45.00 9.00
1400 1000 960 480 420 87.50 8.00
1550 1200 1150 550 470 60.00 8.00
1700 1300 1200 600 500 45.00 8.00
1600 1200 1070 480 420 87.50 7.00
1800 1400 1300 550 470 60.00 7.00
2000 1550 1420 600 500 45.00 7.00
1800 1500 1420 480 420 87.50 6.00
2100 1700 1670 550 470 60.00 6.00
2350 1850 1770 600 500 45.00 6.00
2400 1850 1770 480 420 87.50 5.00
2700 2050 1950 550 470 60.00 5.00
3000 2250 2100 600 500 45.00 5.00
3000 2400 2300 480 420 87.50 4.00
3400 2700 2600 550 470 60.00 4.00
3700 3000 2800 600 500 45.00 4.00
4100 3300 3200 650 580 87.50 3.00
4600 3700 3500 740 660 60.00 3.00
5000 4000 3800 800 720 45.00 3.00
5900 4950 4700 970 880 87.50 2.00
6400 5500 5100 1050 910 60.00 2.00
6800 5800 5400 1120 960 45.00 2.00
9500 8400 8000 1650 1440 87.50 1.00
10100 9100 8500 1700 1520 60.00 1.00
10600 9500 8800 1800 1600 45.00 1.00

С их помощью выполняют расчет рассматриваемого коэффициента для изделий заданного размера.

При создании напорных контуров осуществить подсчет будет проще. Главное, точно установить максимальный параметр заполнения контура и средний показатель скорости движения носителя.

Сделать это проще всего посредством таблицы пропускной способности труб из полипропилена.

Что такое бит? Как измеряется скорость в битах?

Битовая скорость – показатель измерения скорости соединения. Рассчитывается в битах, мельчайших единицах хранения информации, на 1 секунду. Она была присуща каналам связи в эпоху «раннего развития» интернета: на тот момент в глобальной паутине в основном передавались текстовые файлы.

Сейчас базовой единицей измерения признается 1 байт. Он, в свою очередь, равен 8 битам. Начинающие пользователи очень часто совершают грубую ошибку: путают килобиты и килобайты. Отсюда возникает и недоумение, когда канал с пропускной способностью 512 кбит/с не оправдывает ожиданий и выдает скорость всего лишь 64 КБ/с. Чтобы не путать, нужно запомнить, что если для обозначения скорости используются биты, то запись будет сделана без сокращений: бит/с, кбит/с, kbit/s или kbps.

Виды радиаторов

Относительно того, какое отопления лучше для частного дома, отзывы владельцев довольно разнообразны, а вот что касается радиаторов, то многие отдают предпочтение алюминиевым моделям. Дело в том, что от материала зависит мощность батарей отопления. Они бывают биметаллическими, чугунными и алюминиевыми.

Одна секция биметаллического радиатора имеет стандартную мощность 100-180 Вт, чугунного – 120-160 Вт, а алюминиевого – 180-205 Вт.

При покупке радиаторов необходимо точно выяснить, из какого материала они сделаны, так как именно этот показатель требуется для правильного расчета мощности.

Трудности выбора диаметра труб отопления

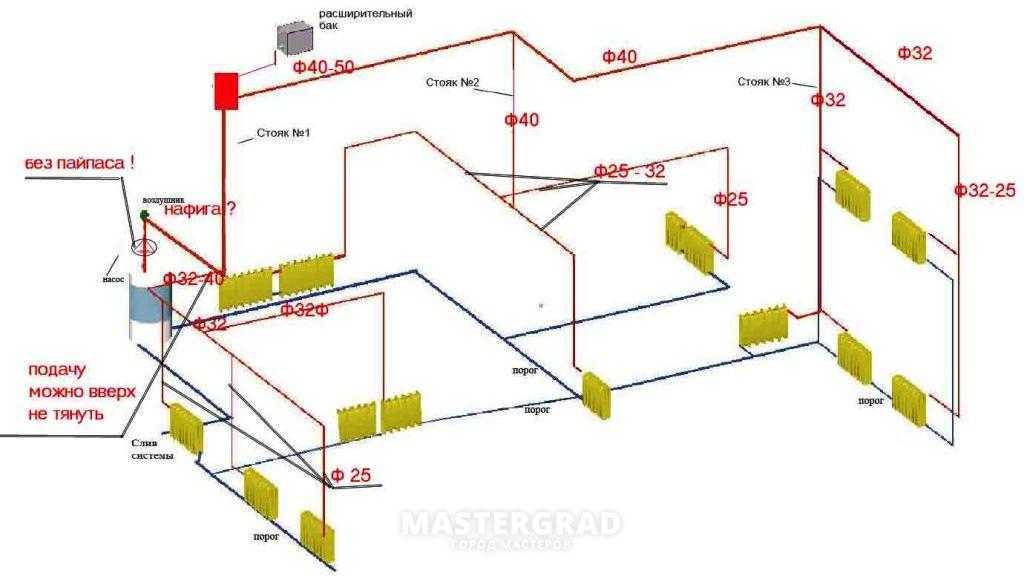

Схема отопления с указанием диаметра труб

Казалось бы — выбор диаметра труб для отопления частного дома не является сложной задачей. Они должны лишь обеспечить доставку теплоносителя от источника его нагрева к приборам теплоснабжения – радиаторам батареям.

Но на практике неправильно подобранный диаметр коллектора отопления или подающей трубы может привести к значительному ухудшению работы всей системы. Это объясняется процессами, которые происходят во время движения воды по магистралям. Для этого нужно знать основы физики и гидродинамики. Чтобы не вдаваться в дебри точных расчетов, можно определить основные характеристики отопления, которые напрямую зависят от сечения трубопроводов:

  • Скорость движения теплоносителя. Она влияет не только на повышение шума при работе теплоснабжения, но и нужна для оптимального распределения тепла по приборам отопления. Попросту вода не должна успеть остыть до минимального уровня при достижении последнего радиатора в системе;
  • Объем теплоносителя. Так, диаметр труб с естественной циркуляцией отопления должен быть большим, чтобы снизить потери при трении жидкости о внутреннюю поверхность магистрали. Однако наряду с этим увеличивается объем теплоносителя, что влечет за собой повышение затрат на его нагрев;
  • Гидравлические потери. Если в системе будут применены разные диаметры пластиковых труб для отопления, то неизбежно возникнет разность давления на их стыке, что приведет к возрастанию гидравлических потерь.

Как выбрать диаметр трубы для отопления, чтобы по факту установки не пришлось переделывать всю систему теплоснабжения из-за крайне низкой эффективности? Прежде всего, следует выполнить правильный расчет сечения магистралей. Для этого рекомендуется воспользоваться специальными программами и при желании проверить результат самостоятельно вручную.

Назначение гидравлического расчета отопления

Пример схемы отопления с учетом расчетных данных

При работе любой системы теплоснабжения неизбежно возникает гидравлическое сопротивление при движении теплоносителя. Для учета этого параметра необходим гидравлический расчет двухтрубной системы отопления. Его суть заключается в правильном выборе компонентов системы с учетом их эксплуатационных качеств.

Фактически гидравлический расчет систем водяного отопления представляет собой сложную процедуру, во время выполнения которой учитываются все тонкости и нюансы. На первом этапе следует определиться с требуемой мощностью отопления, выбрать оптимальную схему разводки трубопроводов, а также тепловой режим работы. На основе этих данных делается гидравлический расчет системы отопления в Excel или специализированной программе. Итогом вычислений должны стать следующие параметры водяного теплоснабжения:

  • Оптимальный диаметр трубопровода. Исходя из этого можно узнать их пропускную способность, тепловые потери. С учетом выбора материала изготовления будет известно сопротивление воды о внутреннюю поверхность магистрали;
  • Потери давления и напора на определенных участках системы. Пример гидравлического расчета системы отопления позволит заранее продумать механизмы для их компенсации;
  • Расход воды;
  • Требуемую мощность насосного оборудования. Актуально для закрытых систем с принудительной циркуляцией.

На первый взгляд гидравлическое сопротивление системы отопления сложно. Однако достаточно немного вникнуть в суть вычислений и потом можно будет их сделать самостоятельно.

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр

Площадь

Пропуск. способность при скорости,м3/час

наруж.,мм

внутр.,мм

внут.сеч.,мм2

0,5 м/с — скорость воды в трубе от переливного лотка

0,8 м/с — скорость воды в трубе коллектора

1,2 м/с — скорость воды в трубе на входе в насос

2,0 м/с — скорость воды при выходе из насоса

2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Принцип расчетов

Составляя проект отопления частного дома, специалист ориентируется на оптимальные показатели, которых необходимо достичь при создании новой системы. К примеру:

  • Скорость движения воды в системе не должна превышать 1,5 м/сек. Оптимальный вариант – от 0,3 до 0,7 м/сек.
  • Степень охлаждения водяного теплоносителя (температурная разница в воде, входящей в котел и выходящей из него) должна находиться в диапазоне 15-20 градусов.
  • Количество тепла, требуемое системе, должно равняться общей мощности всех радиаторов (берется максимальный показатель по паспорту). На обогрев 10 кв. метров площади утепленного помещения необходим 1 кВт плюс запас в 15-20%.

Классификация пропиленовых труб по составу сырья

  1. PPR трубы. К этой категории принято относить конструкции, для создания которых используют статический сополимер полипропилена, который отличается наличием кристаллической структуры молекул. Эти изделия прекрасно переносят температурное воздействие в диапазоне от — 170 до + 1400 градусов Цельсия. В то же время они отлично справляются с ударными нагрузками, из-за чего они получили широкое распространение при проведении работ по сооружению канализации, водопровода и отопления. Именно эти изделия чаще всего используются при возведении жилых объектов. Если говорить об их размерах, то они составляют порядка 16–110 мм. В качестве признаков их классификации может выступать в первую очередь такой параметр, как давление.
  2. PPH трубы . В качестве материала для создания этих конструкций используется сырье, которая смешивается с модифицирующими добавками. В качестве последних могут выступать антистатики, антипирены, нуклеаторы. Эффект от введения в состав последних обеспечивает повышение ударной прочности полимера. Используя подобные конструкции, возводят системы наружного холодного водоснабжения, а также вентиляции и водоотведения. В то же время они представляются не лучшим вариантом для создания на их основе систем отопления. Причина этого связана с низкой температурой плавления. Диаметр конструкции этой категории обычно довольно большой, поскольку в большинстве своем к ним прибегают при сооружении систем промышленной канализации и водоотведения.
  3. PPB трубы . Если рассматривать структуру этого материала, то его основу образуют ммкромолекулы гомополимера, имеющих разное строение, состав и расположение. Именно с особой молекулярной структурой связывается свойство этого продукта, заключающееся в высокой устойчивости к ударным воздействиям. По этой причине чаще всего их используют при устройстве напольных отопительных систем и холодного водоснабжения.
  4. PPs трубы . Эту категорию представляют полимеры высочайшего класса, основной особенностью которых является уникальный молекулярный состав. К числу достоинств следует отнести высокую устойчивость к нагрузкам и нагреванию. Также они обладают высокими характеристиками устойчивости к износу, а также прочности. Величина диаметра конструкций, создаваемых на основе подобного полипропилена, составляет порядка 20–1200 мм. В большинстве своем их используют при устройстве систем вентиляции, горячего и холодного водоснабжения, а также отопления.

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Влияние диаметра трубы на эксплуатационные характеристики отопительной системы

Скорость подачи теплоносителя и объем переносимой тепловой энергии напрямую зависит от внутреннего сечения полипропиленовых трубопроводов. Для наглядности этого утверждения зависимость обеспечения тепловой энергией от интенсивности подачи теплоносителя и значений диаметров трубопровода сведена в таблицу:

Таблица подбора полипропиленового трубного материала в зависимости от интенсивности подачи теплоносителя и потребности в тепловой энергии

Тепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек. Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 80С, обратки в 60С, воздуха в комнате +20С..

К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:

  • для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
  • для пропиленовых изделий  Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
  • пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
  • трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.

При увеличении скорости потока жидкости до 0,7 м/сек интенсивность подачи теплоносителя возрастёт сразу на 70-80%.

Рассмотрим наглядный пример:

Имеется типовой дом полезной площадью 250 м2. Строение достаточно утеплено и для создания нормальных условий проживания нуждается в обогреве  из расчета 1 кВт на 10 кв. м, то есть, для создания комфортной температуры в доме достаточно будет 25000 ватт тепловой энергии (максимум).

Таким образом, из 25 кВт обогрев первого этажа потребует 15 кВт, второго — 10 кВт.

Дом оборудован автономной системой отопления на базе двухконтурного котла. Установленные в комнатах радиаторы подключены параллельно. В доме имеется разводка на два крыла, с равной тепловой мощностью. На первом этаже мощность для каждого крыла составляет 7500 ватт. Для второго этажа оба крыла требуют по 5000 ватт.

Двухэтажный дом с системой водяного отопления на базе автономного котла — в разрезе

Котел выдает для обогрева дома 25 киловатт тепловой энергии. Значит, для тепловой магистрали нужно использовать полипропиленовые трубы и фурнитуру внутреннего диаметра 26,6 мм (при скорости подачи 0,6 м/с). Данному значению соответствует наружный диаметр трубы 40 миллиметров.

Для снабжения ответвлений на первом этаже потребуется 1500 ватт тепла. Используя данные из таблицы, получаем следующее:

  • при скорости потока 0,6 м/сек оптимальным диаметром внутреннего просвета полипропиленовых труб будет 21,2 мм — соответствующий этой величине идентичный наружный параметр по данным таблицы составляет 30 мм;
  • для каждого крыла подходит трубный материал с внутренним диаметром 16,6 мм, которому соответствует Ø 25 мм внешнего контура сечения полипропиленовых труб.

Теперь рассмотрим порядок подключения обогревательных приборов.

Радиаторы водяного отопления в среднем имеют мощность в 2 киловатта, поэтому теоретически для их врезки в контур пригодны трубы с минимальным значением наружного диаметра — 16 мм (PN16). Однако на практике рекомендуется использовать полипропиленовые изделия с размером внутреннего сечения 13,2 мм и наружным диаметром 20 мм (PN20), так как применение полимерных труб PN16 признано нецелесообразным из-за низкой технологичности.

Второй этаж оборудуется трубопроводом сечением 32 мм. Для каждого крыла используются трубы и соединительная фурнитура Ø25 мм. С радиаторами та же картина, что и на первом этаже — подсоединение батарей выполняется с помощью труб PN20.

Расчет диаметра труб отопления

Чтобы понять, как работать с таблицей диаметров и как выбрать диаметр труб при проведении отопительного трубопровода, рассмотрим типовой расчет для комнаты площадью 20 м2:

  1. Сначала выясняем, какое количество тепловой мощности требуется для обогрева того или иного помещения в доме. Для каждых 10 м2 площади (при условии, что стены утеплены, а высота потолка – не более 3 м) необходим 1 кВт тепловой мощности.
  2. В нашем случае – это 20 м2, следовательно, 2 кВт.
  3. Прибавляем 20 %-ный запас, имеем в итоге 2,4 кВт. Значит, для создания комфортных температурных условий в такой комнате нужно обеспечить отопление мощностью 2,4 кВт. Провести описанные вычисления вы может при помощи онлайн калькулятора.

Таблица диаметров труб отопления, согласно которой можно определить оптимальный диаметр труб в двухтрубном отоплении

  1. При наличии в помещении окон, приобретаем радиаторы отопления. Количество радиаторов должно быть равно количеству окон. То есть, если окна два, приобретаем две батареи по 1,2 кВт каждая. Размещаем их под подоконниками или в любом другом месте, предусмотренном дизайном.

Увеличивать значение мощности для радиаторов можно, а вот уменьшать – нет

  1. По таблице внутренних диаметров труб находим значение мощности 2,4 кВт (2400 Вт), затем смотрим верхнее значение теплового потока. В зоне, выделенной голубым цветом, представлена оптимальная скорость движения жидкости в системе отопления, о которой упоминалось в нашей статье ранее. Стоит отметить, что в представленной таблице указаны значения всех параметров для двухтрубной отопительной системы, с учетом разницы температур жидкости на входе в трубопровод и на выходе.

Итак, подытожим работу с таблицей. Для обогрева помещения 20 м2 подходит труба сечением 8 мм. При этом скорость движения теплоносителя составит 0,6 м/с, его расход – 105 кг/ч, а тепловая мощность – 2453 Вт. Допускается применение 10-мм труб, тогда скорость движения будет равна 0,4 м/с, расход 110 кг/ч, а тепловой поток – 2555 Вт.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Особенности ПС водопроводных систем

К монтажу водопровода в доме приходится прибегать в частых случаях. Расчёт ПС труб для водопровода не менее важен, чем для газопровода, ведь они выдерживают высокие нагрузки. Чем больше диаметр трубопровода, тем выше не только показатель проходимости, но ещё и ниже вероятность образования застоев

При определении ПС для водоснабжения немаловажно учитывать такой параметр, как степень трения жидкости о стенки трубопровода

Чем больше показатели температуры воды в магистрали, тем ниже ПС трубопровода. Это связано с тем, что вода при нагревании расширяется, поэтому возникает дополнительный коэффициент трения

Для водопроводных систем это не столь важно, в отличие от системы отопления. Таблица ПС труб для водопровода в зависимости от диаметра и давления воды представлена ниже

На основании данных таблицы Шевелева можно произвести расчёты ПС водопровода.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

  • если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
  • если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба в Ачинске
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
