Элеваторный узел отопления что это такое и как работает

Элеваторный узел отопления

Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом столетии самым популярным было печное.

В наше время его используют не многие. Самым главным недостатком печного отопления является холодный пол. Весь воздух поднимается вверх, и, таким образом, пол не обогревается.

Технический прогресс продвинулся далеко вперед. И теперь самым выгодным и популярным является система водяного отопления. Безусловно, для обеспечения комфорта в доме, тепло имеет огромное значение.

В не зависимости от того квартира это, или частный дом. Однако нужно помнить, что вид обогрева зависит именно от типа и категории жилища. В частных домах устанавливают индивидуальное отопление.

Но большинство жителей квартир все еще пользуются услугами централизованной отопительной системы, которая требует не меньшего внимания.

Элеваторный узел является одним из главных составляющих системы. Однако не многие знают о том, какие функции он выполняет. Давайте рассмотрим его функциональное предназначение.

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
сразу за соплом находится цилиндр смесительной камеры;
присоединение обратной магистрали достигается за счет нижнего патрубка;
патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

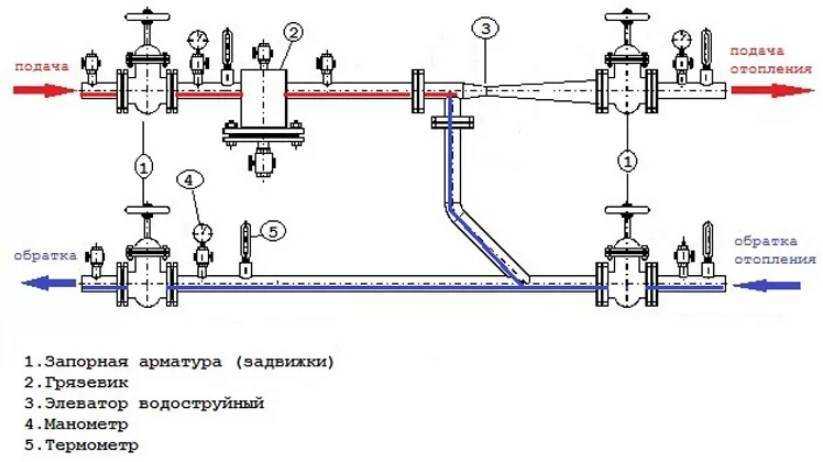

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Ключевые компоненты теплового пункта

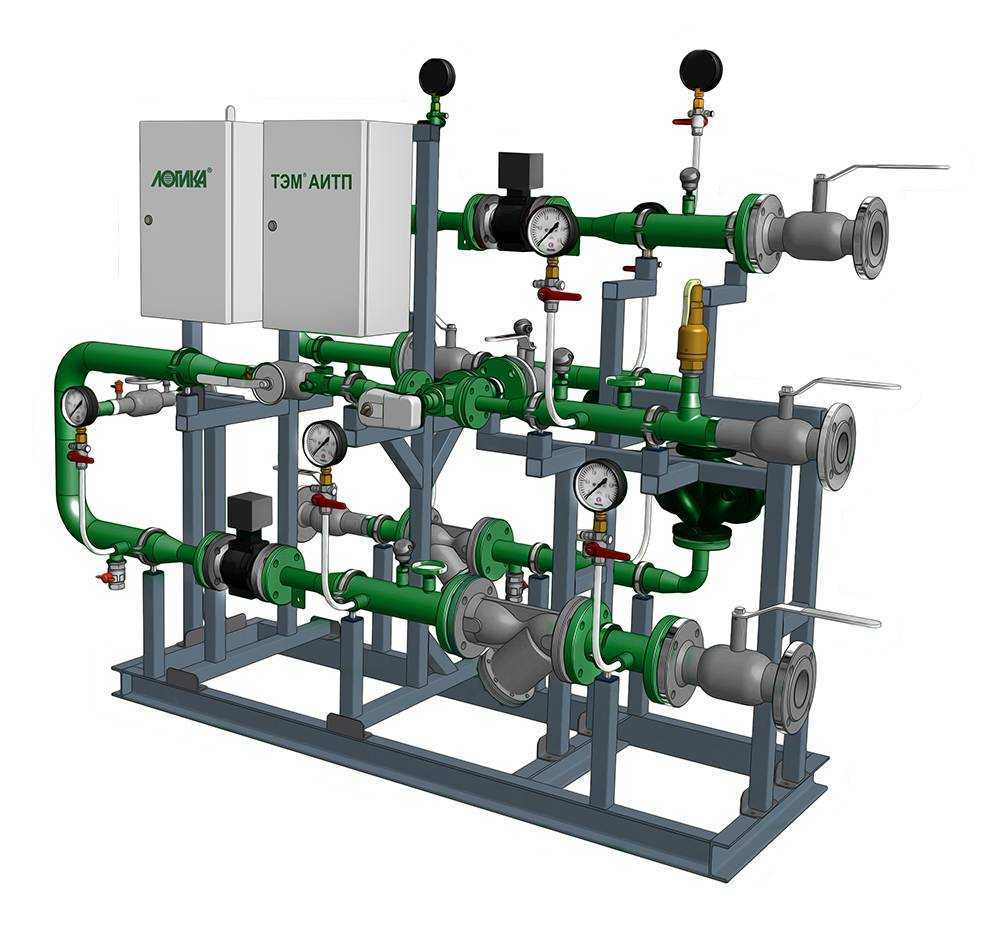

Компоненты устройства ИТП Тепловой комплекс включает несколько основных элементов:

Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
Насосы – циркуляционные, подпиточные, смесительные, повысительные.
Грязевые фильтры – монтируются на входе и выходе трубопровода.
Регуляторы давления и температуры.
Запорная арматура – действует при утечках, аварийном изменении параметров.
Узел учета тепла.
Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
Накопление и хранение этой информации на локальном носителе.
Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

Термопреобразователя сопротивлений.
Тепловычислителя.
Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

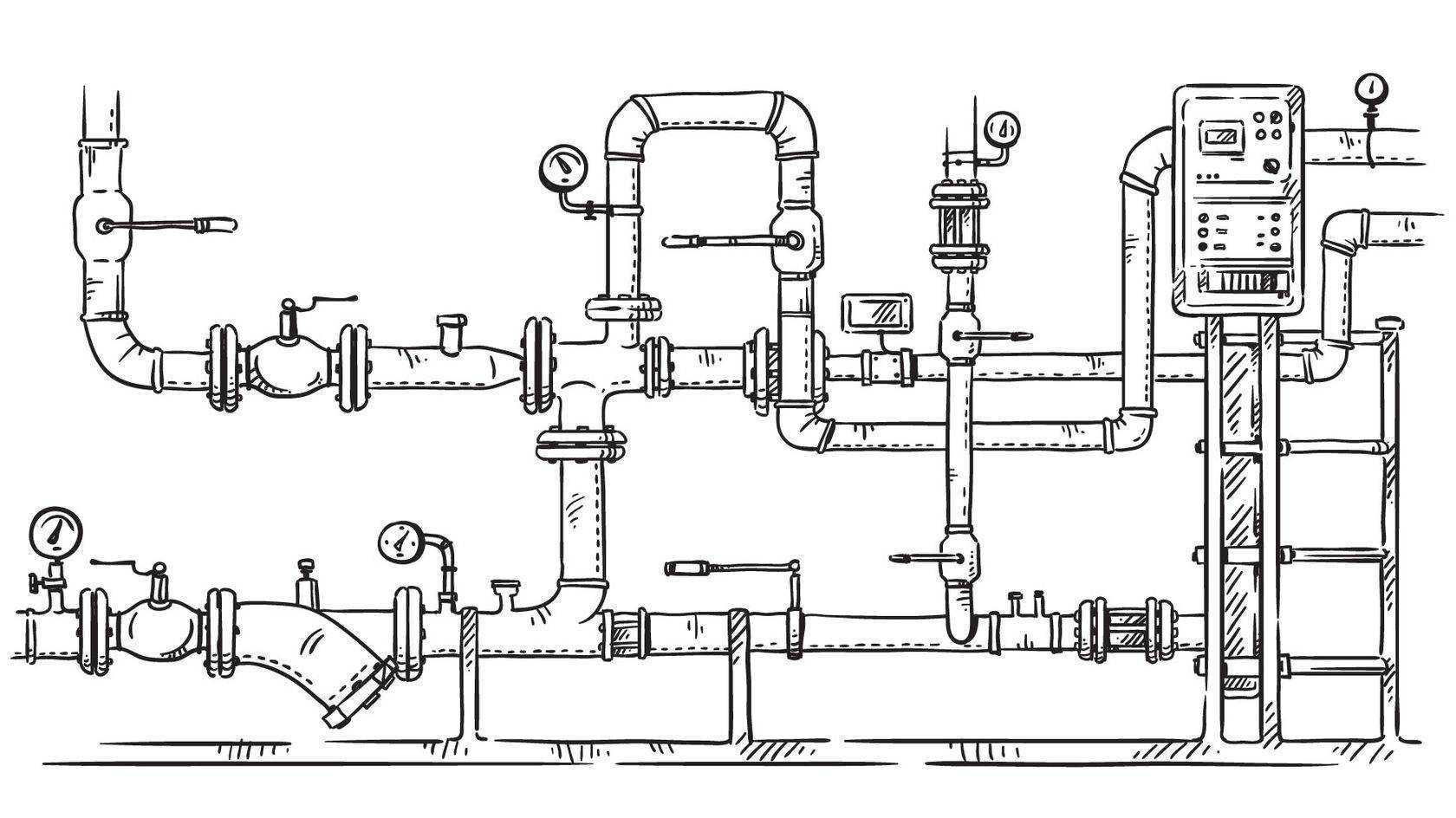

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

Запорной арматуры.
Теплового счетчика.
Термопреобразователя.
Грязевика.
Расходомера.
Теплового датчика обратного трубопровода.
Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Пример реализации схемы 1 АУУ

Принципиальная схема автоматизированного узла управления при достаточном располагаемом перепаде давления на вводе

(P1 — P2 > 6 м вод. ст.) для температуры до АУУ t = 95—70 °С

Современный мир уже давно не может обходиться без инновационных технологий. Нет ни одной технологии или системы, в которой бы не применялись революционные решения. Система отопления не стала исключением. Это обуславливается тем, что это довольно значимая технология, которая призвана обеспечить комфортное существование.

По понятным причинам, при проектировании дома отводится особое внимание. Издавна дома строились от печки, то есть сначала возводилась печь, а потом она обрастала стенами и потолком. Это делалось не просто так, за это нужно сказать «спасибо» нашему климату

Это делалось не просто так, за это нужно сказать «спасибо» нашему климату.

Начиная от средней полосы нашей просторной страны и заканчивая далеким Сахалином, большую часть года властвует довольно некомфортная температура. Столбик термометра колеблется от +30 до -50 градусов.

По причине довольно сложного температурного резонанса, система отопления так же важна, как и электроснабжение. Раньше грамотный печник, который умел сделать правильную печь, ценился на уровне кузнеца. Ведь нужно правильно рассчитать размер топки, диметр дымохода, к тому же печь должна была быть многофункциональной:

в ней готовили пищу;
она отапливала помещение;
разогревала воду;
служила небольшим спальным местом.

Вот почему строительство печи было делом сложным и трудоемким. У нее должна была быть достаточная тяга для того, чтобы все продукты сгорания не попадали в комнату. Но при всем этом, она должна была быть экономной.

Сегодня принципиально мало что изменилось. Основные функции и требования к отопительной системе остались те же:

экономия;
максимальная эффективность;
многофункциональность;
простота конструкции;
качество и долговечность;
минимальные затраты на эксплуатацию;
безопасность.

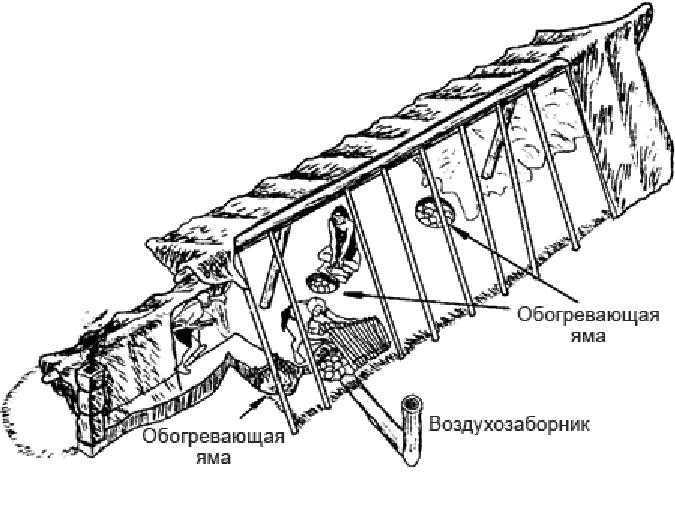

Первым источником тепла для человека служил огонь. Да и сейчас его актуальность не потеряла своего значения. Самым примитивным способом обогрева было развести костер, который давал защиту от хищников, низких температур, служил источником света.

Далее, с течением времени, человечество стало укрощать дар Гермеса. Появились печи, строились они обычно из глины и камней. Позже с прогрессированием технологий стали использовать керамический кирпич. И именно тогда и появились первые .

Стальные печи появились намного позже, они обусловили становление стального века. Топливом для печей служил уголь, дрова, торф. С газификацией городов печи стали . И все это время человек стремился усовершенствовать систему отопления.

ИТП для единственного здания

Предназначены для обслуживания одного жилого дома, административного здания, промышленного помещения. При проектировании ИТП могут использоваться готовые блочные тепловые пункты.

ЦТП — центральный ТП

Проектируются для обеспечения отопления и ГВС микрорайонов, нескольких зданий, крупных промышленных предприятий. При создании ЦТП могут использоваться блочные тепловые пункты. К ЦТП могут подключаться дома и здания с установленными в них ИТП.

БТП — блочный тепловой пункт

БТП, или блочный тепловой пункт, является полностью готовым к вводу в эксплуатацию изделием, которое используется при создании ИТП или ЦТП. БТП поставляется в собранном виде и оперативно подсоединяется к теплосети при помощи фланцев. Чтобы существенно сократить расходы на проектирование и монтаж ИТП или ЦТП и упростить саму конструкцию теплового пункта достаточно купить блочный тепловой пункт в компании, специализирующейся на продаже и обслуживании теплообменников и БТП.

Выход магистрали водоотведения

На этапе проектирования изготавливаются чертежи разводки инженерных систем. Поэтому при заливке и монтаже фундамента месторасположение стояков уже известно. Кроме того, в проектную документацию входят гидравлические расчеты в зависимости от суточного водопотребления, поэтому известны характеристики магистралей (проходной диаметр, уклон канализации). Таким образом, на этапе можно заложить гильзы нужного диаметра.

В индивидуальном строительстве для систем водоотведения чаще используют раструбную трубу ПВХ Ø110 мм (максимум Ø160 мм), для которой достаточно гильзы из асбоцемента либо стали Ø200 мм. В некоторых случаях (напорные, вакуумные магистрали) применяют трубу Ø50 мм, для которой используют гильзы Ø 75 мм либо Ø100 мм.

Согласно требованиям СНиП, вход трубопровода в здание изолируется:

гидроизоляция — обеспечивает отсутствие намокания фундамента, цоколя;
теплоизоляция — предохраняет магистраль от перемерзания при мелком заложении ленты фундамента.

Для монолитных фундаментов необходима дублирующая магистраль, поскольку ремонт крайне затруднен. Затраты на вскрытие монолитной плиты при капитальном ремонте будут значительно выше, чем изготовление дублирующей магистрали при строительстве. В редких случаях используют боковую подводку инженерных систем в коттедж, покоящийся на монолитной плите. В этом случае используются пристрои к жилому зданию, в которых трубы дополнительно утепляют либо подводят в пристрой обогрев. В этом помещении монтируется кессон (колодец, в котором утепляется трубопровод, располагается запорная арматура).

Конструкция отрицательно сказывается на дизайне фасада, архитектуре коттеджа, поэтому данная технология используется редко.

Проход канализации не обустраивается компенсаторами, так как трубы ПВХ имеют небольшое линейное расширение, стоки до выхода из дома успевают остыть. При наличии цокольного, подвального этажа, инженерные системы крепятся к стенам кронштейнами. Проход канализации в зданиях без подвала обустраивается аналогично прокладке трубопровода наружной канализации в траншее, а для этого потребуется следующее:

геотекстиль;
подушка из песка, гравия, смеси ПГС;
геотекстиль;
засыпка грунтом.

При выборе винтовых свай в качестве основания коттеджа проход канализации утепляется в обязательном порядке. Кроме того, изготавливается цоколь по технологии вентилируемого либо мокрого фасада с теплоизоляционным слоем (базальтовая вата или экструдированный пенополистирол). В этом случае можно снизить объем земляных работ:

канализация проходит под домом по воздуху;
труба заглубляется в грунт на выходе;
септик монтируется выше, чем в стандартном варианте.

Выход канализации не промерзает за счет комнатной температуры стоков, отсутствует прохождение через фундамент.

Приветствую всех, кто читает мой блог! Сегодня я хочу предложить вам еще одну статью, которая посвящена отоплению. В этой статье я расскажу вам о странном месте в подвале вашего дома, которое называется тепловой пункт (или тепловой узел). Статья имеет своей целью дать вам общее представление о том, что такое тепловой узел, как он работает и зачем нужен. Разбираться в этих вопросах начнем с самого фундаментального из них.

2 Устройство и схема теплового узла

Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
Накопление и хранение этой информации на локальном носителе.
Отображение ее на приборах учета.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

Термопреобразователя сопротивлений.
Тепловычислителя.
Первичного преобразователя расхода.

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

Запорной арматуры.
Теплового счетчика.
Термопреобразователя.
Грязевика.
Расходомера.
Теплового датчика обратного трубопровода.
Дополнительного оборудования.

необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

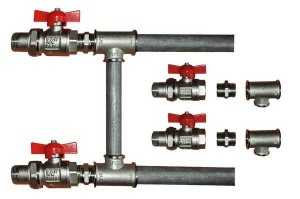

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

постоянный режим;
переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

регулировки температуры теплых полов;
регулировки температуры батарей;
распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

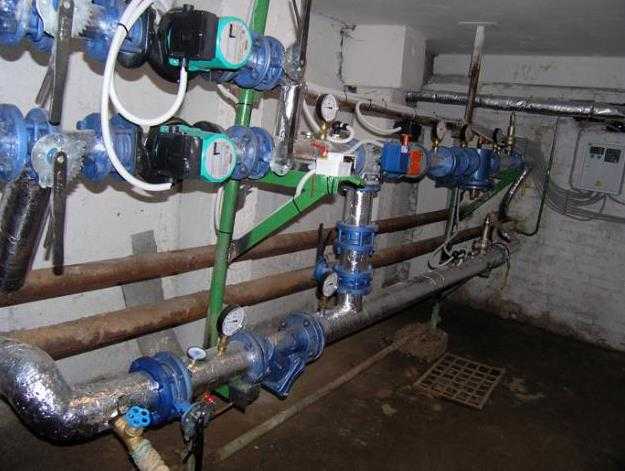

Зачем нужен тепловой узел?

Тепловой пункт находится на вводе теплотрассы в дом. Главное его назначение — изменение параметров теплоносителя. Если говорить понятнее, то тепловой узел снижает температуру и давление теплоносителя перед тем как он попадет в ваш радиатор или конвектор. Нужно это не только для того, чтобы вы не обожглись от прикосновения к прибору отопления, но и для продления срока службы всего оборудования системы отопления

Особенно это важно, если внутри дома отопление разведено при помощи полипропиленовых или металлопластиковых труб. Существуют регламентированные режимы работы тепловых узлов:

Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе.

Также, по современным требованием на каждом тепловом узле должен быть установлен прибор учета тепла. Теперь перейдем к устройству тепловых узлов.
