Шибер для дымохода своими руками: как сделать заслонку для трубы

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

После того как топливо разгорелось, котёл через некоторое время выйдет на расчётную мощность. Теперь процесс горения будет происходить некоторое время самостоятельно. Как долго — зависит от объёма камеры сгорания и принципа работы котла. После того, как закладка дров прогорит, потребуется сделать новую.

Правильно работающий котёл — источник тепла и комфорта в загородном доме

Важно! При растопке не используйте жидкости для розжига или легко воспламеняющиеся бензин, солярку и прочее

Шиберная задвижка для дымохода — виды, инструкция по монтажу

Шибером называют трубопроводную арматуру, способную «разрезать» поток газа или жидкости, при этом полностью не перекрывая его.

В переводе с немецкого это слово означает «заслонка», что полностью соответствует основной функции шибера заслонять собой часть сечения трубопровода. Шиберы широко используются в составе нефтегазовой арматуры, в отведении стоков, в регулировании работы сухих трубопроводов, например, для транспортировки сыпучих сред (зерна, цемента), но особенно широкое применение нашли они в конструкции дымоходов. Причин для этого несколько:

надежность
простота установки
конструкция, позволяющая полностью исключить в открытом состоянии наличие каких-либо элементов внутри трубы, препятствующих движению дымовых газов
простота эксплуатации
низкая стоимость.

В итоге в конструкции современной печи или камина обязательно присутствует шибер.

Шибер для дымохода представляет собой конструктивный элемент, повторяющий форму

Зачем шибер в печи?

Шиберная задвижка дымохода позволяет управлять тягой в нем, усиливая или уменьшая ее в зависимости от того находится шибер в открытом или в закрытом положении.

В свою очередь уровень тяги позволяет управлять процессом горения топлива. При сильной тяге создается разрежение на входе в топку, что обеспечивает приток в зону горения топлива воздуха извне. Поступающий в его составе кислород обеспечивает интенсивное горение топлива. При этом при наличии высокой тяги в дымоходе продукты горения ускоренно покидают топку, унося с собой часть тепловой энергии в атмосферу, что приводит к снижению КПД печи.

Для того чтобы в полной мере забрать тепло от дымовых газов необходимо их задержать в печи или в котле, продлив время контакта с теплообменником. Решить эту задачу проще всего уменьшив уровень тяги в дымоходе, частично перекрыв его свободное сечение. Именно для этого и предназначена шиберная задвижка.

Как используют шиберную задвижку

В период растопки печи или котла для создания устойчивого горения топлива необходима максимально возможная тяга в дымоходе. Для этого шиберную заслонку ставят в полностью открытое положение. Затем ее переводят в промежуточное положение, обеспечивающее устойчивое горение с максимальной теплоотдачей. После полного сгорания топлива шибер ставят в положение «закрыто», перекрывая свободное сечение дымохода.

Следует учесть, что в закрытом положении в сечении дымохода остается небольшое свободное отверстие, гарантирующее возможность удаления дымовых газов в случае неполного сгорания топлива при преждевременном закрытии дымохода.

Виды шиберных заслонок дымохода

Шиберные заслонки дымоходов классифицируют по нескольким признакам:

Конструкция шиберной заслонки дымохода максимально приближена к конструкции дымохода. Так же, как и дымоходы, они могут иметь круглое или прямоугольное сечение и иметь различные геометрические размеры, соответствующие внутренним размерам трубы. К примеру, для стальных дымовых труб шибер подбирают в зависимости от диаметра его внутреннего сечения.

по принципу действия

В зависимости от принципа действия различают поворотные шиберы и выдвижные. В поворотных устройствах заслонка вращается, открывая или перекрывая проход. В выдвижных шиберах заслонка передвигается в горизонтальной плоскости, также уменьшая или увеличивая свободное сечение дымохода. Поворотные и выдвижные шиберные заслонки могут быть как круглого, так и прямоугольного сечения.

по материалу изготовления

Шиберные заслонки для дымоходов эксплуатируются в агрессивной среде дымовых газов, поэтому для их изготовления используются только материалы, устойчивые к коррозии. Обычно это нержавеющая сталь или чугун. Шиберы из конструкционной стали устанавливать нет смысла. Они быстро приходят в негодность.

Установка шибера своими руками

Шиберная заслонка устанавливается на участке дымохода примерно на расстоянии 1-1,5 метра от печи или котла. Шибер монтируется непосредственно в трубу

При этом важно обеспечить полное совпадение свободного сечения шибера и дымохода, исключив возможность сужения трубы за счет корпуса устройства

Подведем итоги

Шиберная задвижка дымохода используется для управления тягой в дымоходе. Изменение тяги позволяет управлять процессом горения топлива, повышая его интенсивность или, напротив, снижая ее.

Шиберные заслонки бывают поворотными или выдвижными, имеют круглое или прямоугольное сечение и изготавливаются из нержавеющей стали или чугуна.

Устанавливают шибер во время монтажа дымохода, располагая его за печью на расстоянии примерно 1-1,5 м.

В каких случаях используют шиберную задвижку?

Данное приспособление способно полностью или частично перекрыть сечение дымоходных труб, что позволяет регулировать силу пламени в ходе горения. Применятся шибер задвижка, купить которую вы всегда можете у нас для одностенных, либо двустенных дымоходных систем. Не может быть элемент использован лишь в тех моментах, когда горение поддерживает дополнительный воздух.

Среди основных достоинств применения задвижки для дымохода можно назвать следующие:

способность работать при высоких температурах (900 градусов);
стойкость к проявлению коррозии;
прочность;
максимально эффективная конструкция в работе (использование задвижки может перекрыть трубу на 85%, что, в свою очередь, является оптимальным показателем);
значительная экономия расходов топлива;
хорошие теплопроводные характеристики.

Сегодня чаще всего купить шиберную задвижку для дымохода предлагают из стали, но часто производители используют и другие виды металлов. Чтобы избежать проблем с возникновением коррозии, мы рекомендуем все же останавливать свой выбор на изделиях из прочной нержавеющей стали.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются. Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

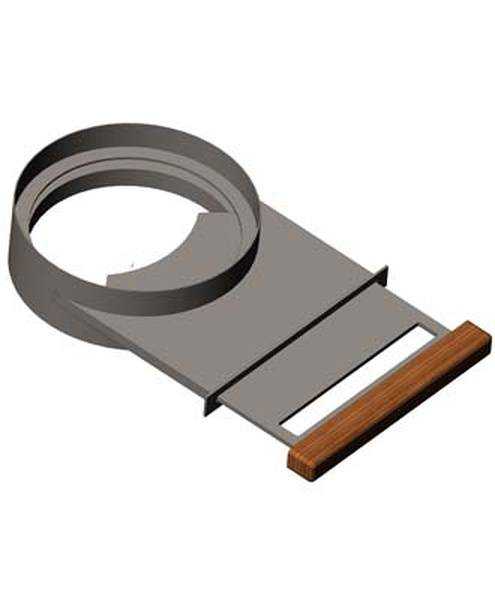

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров. Таким образом, задвижка состоит из двух основных частей:

рамы, которая закреплена в дымоотводном канале и является неподвижной;
пластины, двигающейся внутри рамы.

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Правильно сконструированная и установленная заслонка никогда полностью не должна перекрывать печной дымоход. Небольшой зазор необходим в целях противопожарной безопасности

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия. Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

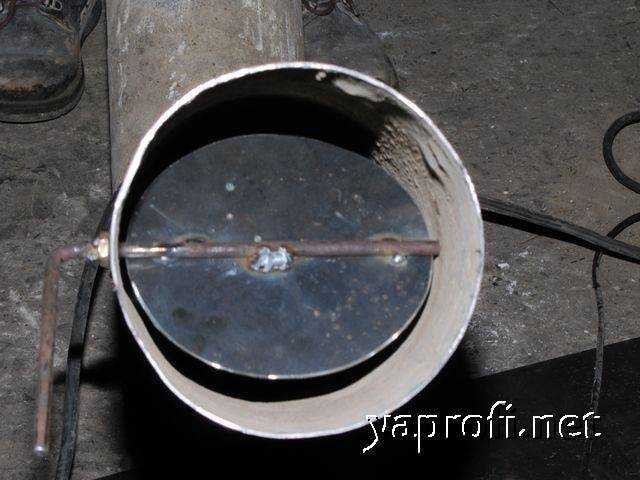

Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Установка

Монтаж данного перекрытия требует предварительной подготовки и соответствующих знаний. Первоначально вам следует выполнить кладку дымохода вплоть до 7 ряда. После этого на поверхность наносится раствор и ставится специальная рама для шибера. Для максимального удобства можно сделать полукруглую выемку. Так заслонку будет проще двигать.

Монтаж шиберной задвижки в кирпичном дымоходе

Рамка выравнивается таким образом, чтобы она не выступала в отверстие дымохода, наносят поверху раствор, а также кладут кирпич по обычной схеме. Каждый зазор по швам требуется обработать цементным раствором, потому что щели в дымоходе способствуют завихрения воздуха, уменьшают качество тяги. Кроме того, они поспособствуют проникновению дыма и вредоносного газа в жилое пространство. Так что лучше после окончания работы тщательно проверьте, нет ли здесь отверстий. Дополнительных креплений не потребуется.

Естественно, разобраться, исходя из текстовой инструкции, не так уж и просто. Вы можете наделать массу ошибок, которые в будущем приведут к серьезным последствия. Для максимальной наглядности лучше всего предварительно посмотреть видеоролики, которые описывают процесс установки данной задвижки. Удачной работы!

Что такое шиберная задвижка и сферы ее применения

Шиберной задвижкой называют разновидность запорной арматуры, у которой затвором служит плоская пластина, перемещающаяся перпендикулярно (в единичных моделях под углом) потоку транспортируемой среды.

Шибер задвижка отличается от клиновой тем, что ее запорная пластина имеет небольшую толщину и соответственно малую площадь торцевой поверхности при опускании в седло. Во многих конструкциях ее еще более снижают, придавая форму заостренного ножа, способного рассекать среду со взвешенными частицами. Это позволяет использовать изделия для перекрытия потока рабочего тела в трубопроводах, транспортирующих жидкости с высоким содержанием мягких загрязнений или небольшого размера твердых фракций.

Также шибер-задвижки отличаются от клиновых аналогов более простой конструкцией, меньшей строительной длиной и низким весом.

Рис. 2 Сферы применения шибер задвижек – бункеры, шлюзы

Шиберные задвижки применяют в промышленных отраслях, занимающихся производством текстиля, жидких и сыпучих пищевых продуктов, целлюлозы, бумаги, химических реагентов, добычей полезных ископаемых, отводом канализационных стоков.

Их используют в трубопроводных магистралях, транспортирующих товарную нефть и нефтепродукты — бензин, керосин, дизельное топливо, а также устанавливают в линии подачи канализационных стоков или сыпучих материалов.

При добыче полезных ископаемых их помещают в трубопроводы, транспортирующие шлам — смесь воды с мелкими твердыми фракциями, образующимися после промывки рудного продукта. В транспортируемой водной среде могут содержаться частицы угля, целлюлозы, золы.

Шибер задвижки используют в трубопроводах подачи газа, системах вентилирования воздуха, дымоходах.

Некоторые сферы их применения не связаны с трубопроводами. К примеру, шиберные затворы устанавливают под вертикальные накопительные бункеры, где они управляют раздачей засыпанного материала. В других областях специальные задвижки с прямоугольным шибером большого размера используются в качестве шлюзов (щитовые затворы).

Рис. 3 Основные узлы ножевых затворов на примере моделей ПА 510 и ПА 520

https://youtube.com/watch?v=GOyy5XVyRvg

Что это такое и для чего он нужен?

Для размещения шибера существует несколько стандартных вариантов. Задвижка ставится в топке печки или камина. Такое расположение используется часто, т. к. является удобным для регулировки положения пластины в трубе. Устройство вставляют в трубу на высоте не больше 1 м от верха отопительного отделения на участке, который не утеплен.

Заслонку устанавливают по принципу одной трубы в другой. Так поступают в случае изготовления дымохода из металла. Стандартно в заводских системах шиберная задвижка идет в комплектации с трубами, ее установка не требует дополнительных крепежных элементов. Изделие монтируется в соответствии с инструкцией производителя.

Чтобы упростить работу отопления, устанавливают препятствия теплому потоку, для чего нужен шибер в дымоходе. Он выполняет функции:

Частично или полностью заслоняет проход в трубе, что дает возможность открыть выход дыму из топки или прекратить его передвижение наружу. Когда печь не горит, шабер находится в закрытом положении.
Задвижка регулирует тягу в трубе. Открытая пластина способствует увеличению тяги, а закрытое положение позволяет уменьшить интенсивность выхода воздуха, что экономит дрова и уголь. Воздействие на воздушный поток происходит в результате уменьшения или увеличения поперечного сечения дымохода.
С помощью детали изменяется интенсивность горения в топке — регулируется степень нагревания помещения.

Ответить на вопрос, что такое шибер, можно, рассмотрев его положительные стороны. Заслонка сохраняет тепло в камине или печи, при выборе правильного положения энергия топлива используется для нагрева внутреннего пространства комнаты и не уходит наружу. Экономия топлива является важным фактором для хозяев жилища. Задвижка регулирует тягу, не дает затухнуть огню в очаге.

Применение шибера в конструкции дымового канала имеет несколько минусов:

После установки приспособления затрудняется очистка внутреннего пространства трубы от нагара и сажи, т к. заслонка препятствует прохождению ерша.
Шибер быстро загрязняется и требует периодического обслуживания. Его верхняя поверхность охлаждается от подающегося наружного воздуха, а нижняя плоскость раскаляется от горячих потоков из жерла печи. Контакт 2 разных температур ведет к появлению капель конденсата, что способствует быстрому разрушению заслонки.
Неправильно смонтированный шибер доставляет массу неприятностей при использовании: его заклинивает, сквозь оставленные щели уходят неучтенные тепловые потоки.
Чтобы самостоятельно установить заслонку, требуется минимальное понимание принципа работы шибера.

Задвижка служит разное время в изменяющихся условиях эксплуатации. На срок использования без выхода из строя влияет вид материала, применяемого для корпуса и пластины. Нержавейка толщиной до 3 мм выдержит без замены 7-9 лет, чугун прослужит 12-14 лет.

Задвижка из гладкой нержавеющей стали, отполированная при изготовлении, собирает мало сажи, но со временем появляется слой. Требуется периодическая чистка приспособления, чтобы движущуюся часть не заклинило. Используют антикоррозийные смазки для обработки трущихся частей шибера.

Шибер из нержавеющей стали (Фото: Instagram / ventilyciy.dumoxod.kondicioner)

Установка задвижки

Монтаж любого вида шибера производится на первых этапах установки системы отопления. Установить конструкцию на дымоходную трубу совершенно не сложно. Сделать это можно тремя методами:

Возле топки камина. Подсоединяется устройство на дымоходной трубе на расстоянии одного метра от отопительных приборов. Такой удобный монтаж заслонки позволяет беспрепятственно проводить контроль работы шибера.
«Труба в трубу». Данный способ предполагает крепление шиберной заслонки на дымоходную трубу без применения дополнительных фиксаторов. Надежно держится задвижка за счет плотного примыкания к трубе дымохода.
В вентиляционном канале. Такой вариант установки используется в основном для охлаждения двигателя вентилятора.

При сооружении печей и каминов чаще всего устанавливают заслонку первым способом. Шиберные задвижки используют как для круглых, так и квадратных дымоходных труб. Изделия с вращающейся пластиной чаще всего устанавливают в дымоходах с сечением в виде круга.

Установка шибера в печь из кирпича

Шиберная заслонка довольно часто применяется для кирпичных печей. Установка ее производится на этапе строительства дымохода. Размещают задвижку на первом метре трубы. Такое расположение шибера позволяет легко проводить регулировку тяги. Для монтажа такого шибера необходимо:

производится кладка двух рядов кирпичей дымохода;
во втором ряду прорезается проем необходимого размера;
устанавливается заслонка;
в любом кирпиче этого же ряда пробивается выемка для поворотной ручки;

Далее выполняется кладка следующих рядов

При этом следует обращать внимание на плотность прилегания к месту, где установлен шибер. Все щели следует замазать раствором

При использовании такой заслонки следует учитывать все меры безопасности. В процессе работы печи ни в коем случае нельзя закрывать шиберную задвижку. Такое действие приведет к попаданию угарных газов внутрь помещения. Некоторые модели имеют специальный фиксирующий элемент, который не дает закрыть проем трубы полностью.

2 Виды шиберов

Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.

Выдвижная конструкция

Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.

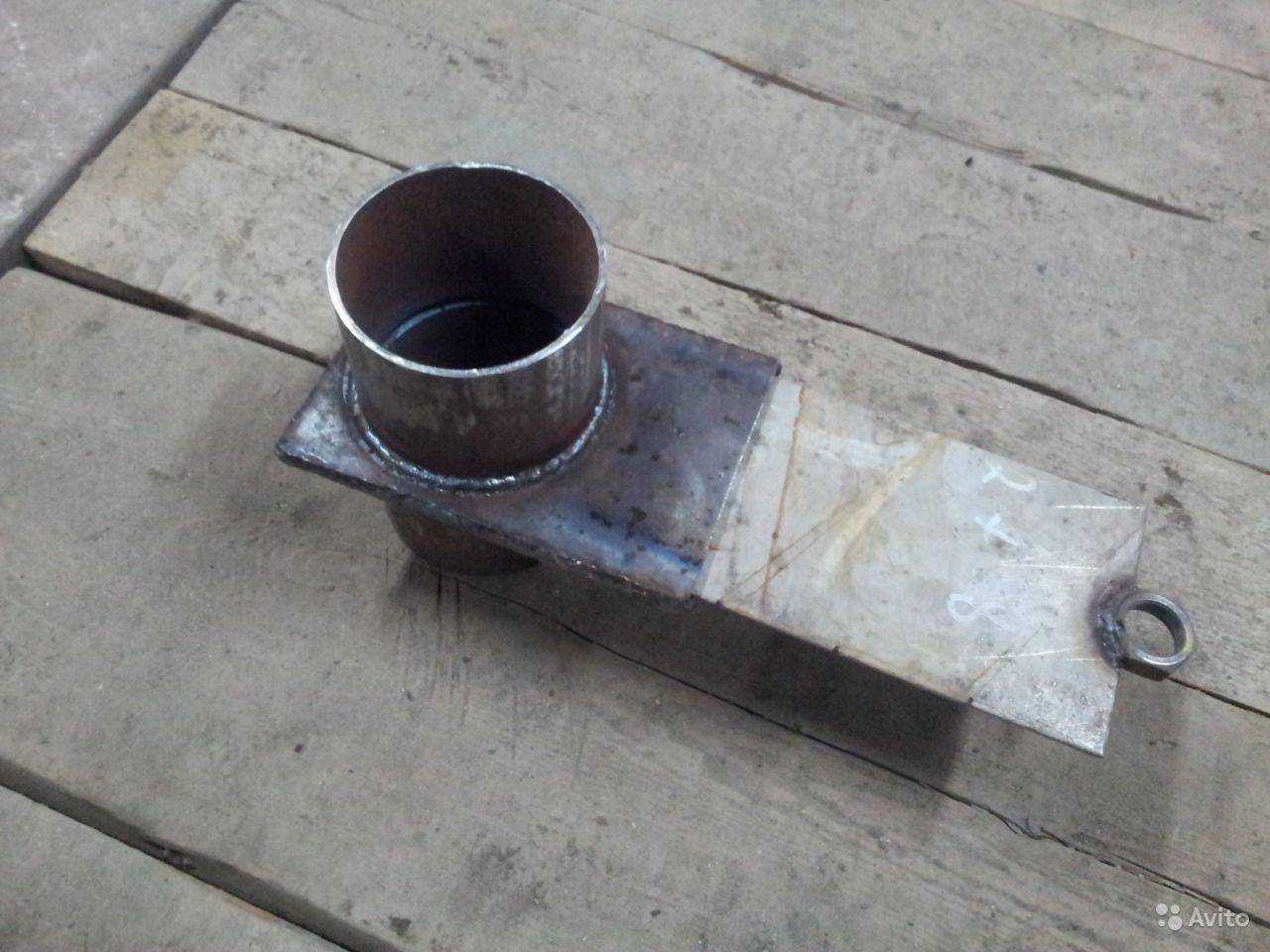

Самодельная шибер задвижка

Поворотная конструкция

Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.

Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.

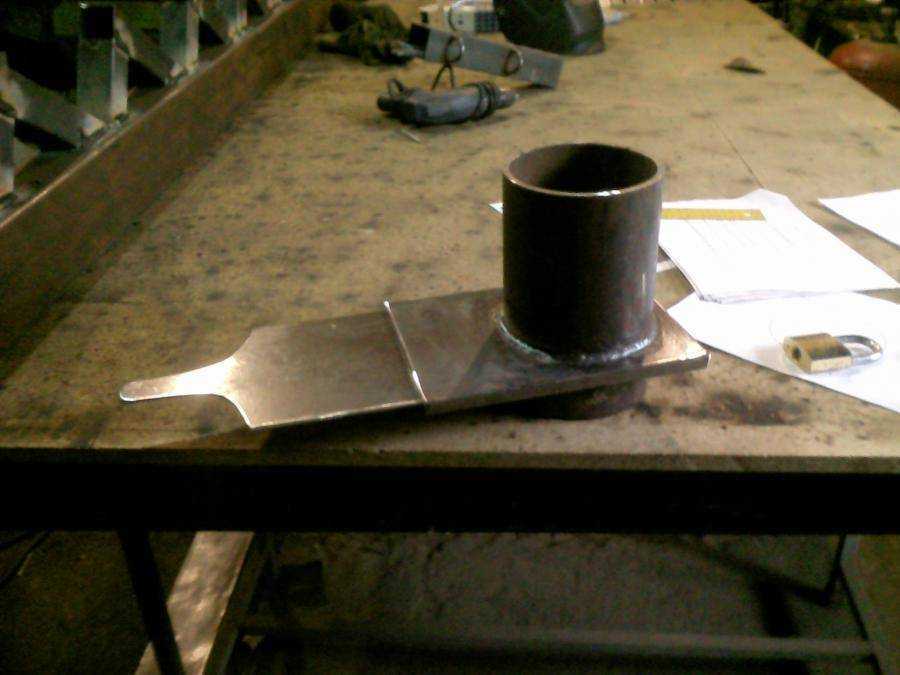

Выдвижной шибер для дымохода

Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.

В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.

2.1 Советы по выбору

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>

Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.

В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.

Задвижка в дымоход

Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.

Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.

Задвижка своими руками

Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход. Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.

Разновидность шибер задвижки

Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.

Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:

На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.

В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.

Как подбирать шибер

При самодельном изготовлении и установке газовой печи следует остановиться на поворотной конструкции заслонки. Это позволит избежать сплошного перекрывания отверстия дымовой трубы, вследствие чего исключается случайный выход пламени через зольник наружу. Шибер выдвижного типа нужно открывать как минимум на 1/3 площади сечения дымовой трубы. Банные печи, характеризующиеся периодичностью рабочего процесса, обычно оснащаются поворотными задвижками, через которые подаваемый пар почти не проходит. В то же время очистка части дымовой трубы, которая размещается ниже поворотного шибера, представляет определенные сложности.

Таким образом, когда необходимо своими руками соорудить камин или печь, требуется принимать решение о выборе соответствующего типа задвижки. Ведь те дымоходы, которые изготовлены в производственных условиях, изначально оснащены шибером. При сооружении печи своими руками можно отдельно приобрести или, применив определенную технологию, смастерить и самостоятельно установить такой важный элемент печного дымохода.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы. Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров

Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.
