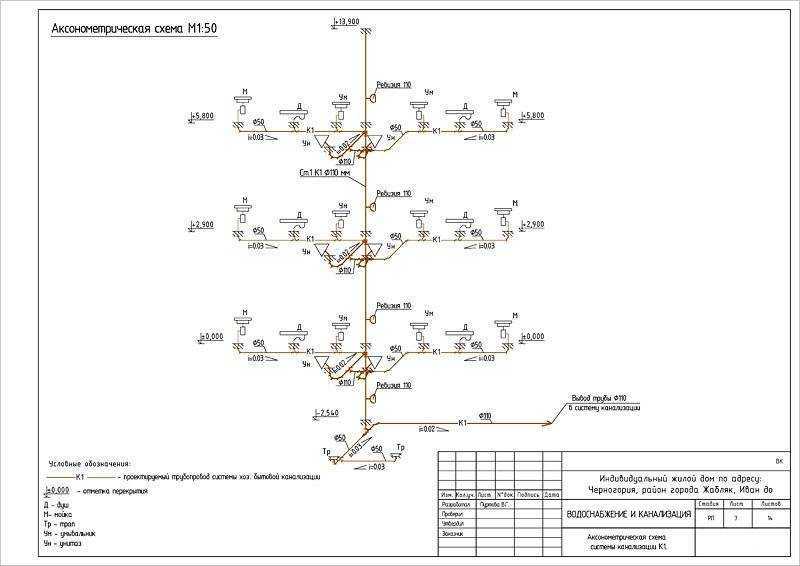

Аксонометрическая схема для водопровода, канализации или отопления

§ 20. Порядок чтения чертежей деталей

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

1. Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
2. Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
3. Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
4. Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1: 1, т. е. изображение выполнено в натуральную величину.

Рис. 113

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм. Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

На что обратить внимание при построении эскиза

Перед тем как отразить аксонометрическую схему обогрева помещения в бумажном варианте или электронном виде, проводят ряд расчетов. Саму схему составляют, исходя из собранных данных:

• значения потребности в теплоте для комнат здания;
• типологии отопительных приборов, их количества для каждого из помещений;
• основных решений относительно всей инженерной сети: применения стояков, расчета гидравлических веток и контуров, порядка подключения элементов отопительной системы;
• характеристики участков трубопровода: диаметров и длины фрагментов труб, запорной арматуры, термических контролеров, гидравлических регуляторов.

Получив соответствующие вычисления, их показатели вносят в схему. Аксонометрическая обязательно содержит технические характеристики каждого из узлов сети (котлов и используемых насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют основное кольцо движения теплоносителя — путь к самому удаленному из элементов от котла и обратно.

Подытожив изученное, скажем, что аксонометрию выполняют в обязательном порядке, независимо от типа системы коммуникации для сооружений любого типа назначения. Имея перед глазами графический чертеж, монтажники быстрее определяют, какой объем работ предстоит проделать и как именно выглядит сеть.

Если специалист разбирается в аксонометрической а сам чертеж выполнен грамотно без каких-либо ошибок, то в процессе выполнения проекта можно исключить возникновение любых сложностей, связанных с монтажом элементов системы отопления, трубопровода и других инженерных сетей.

Чтобы проектирование, а после и монтаж водопровода, прошли успешно, необходимо правильно визуализировать на листе или в электронной форме саму постройку и коммуникационные ветки внутри нее. В таком случае графический компонент проекта включает:

• генплан здания;
• ситуационную схему;
• фасад;
• планы на каждый из этажей;
• план крыши;
• аксонометрические схемы: вентиляции, отопления, водопровода;
• разрезы и другие принципиальные схемы.

Помните, что при работе с корректно оформленной аксонометрией проблем с в 99,9% случаев не возникает. Потому этот этап настолько важен в проектировании будущего дома или многоэтажки.

Хотите серьезно отремонтировать и обновить квартиру? Тогда не лишним будет узнать, что одним из самых основных этапов капитального ремонта жилья является замена старой сантехники и труб на новые. Кроме того, это самая внушительная статья расходов в выделенном на проведение этих работ бюджете.

Сократить и без того внушительные затраты – нормальное желание каждого рачительного хозяина. Согласны? Снизить их вполне реально: поможет установка сантехники своими руками. Мы расскажем, как сделать разводку, как перенести и подключить сантехническое оборудование, какие при этом нужны инструменты и материалы.

Вы узнаете, как самостоятельно поменять трубы в ванной комнате и подключить сантехнические приборы. А для того, чтобы проще было разобраться в ремонтном вопросе, в статье приведены тематические фото-руководства и видео-инструкции.

Типовые проекты многоэтажек устраивают далеко не всех, и хозяева квартиры стараются переделать сантехнику соответственно своим предпочтениям. Этот комплекс работ очень хлопотный и трудоемкий, однако, если хорошо изучить теоретическую сторону вопроса и точно следовать инструкциям, большую часть работ (если не все) можно сделать самостоятельно.

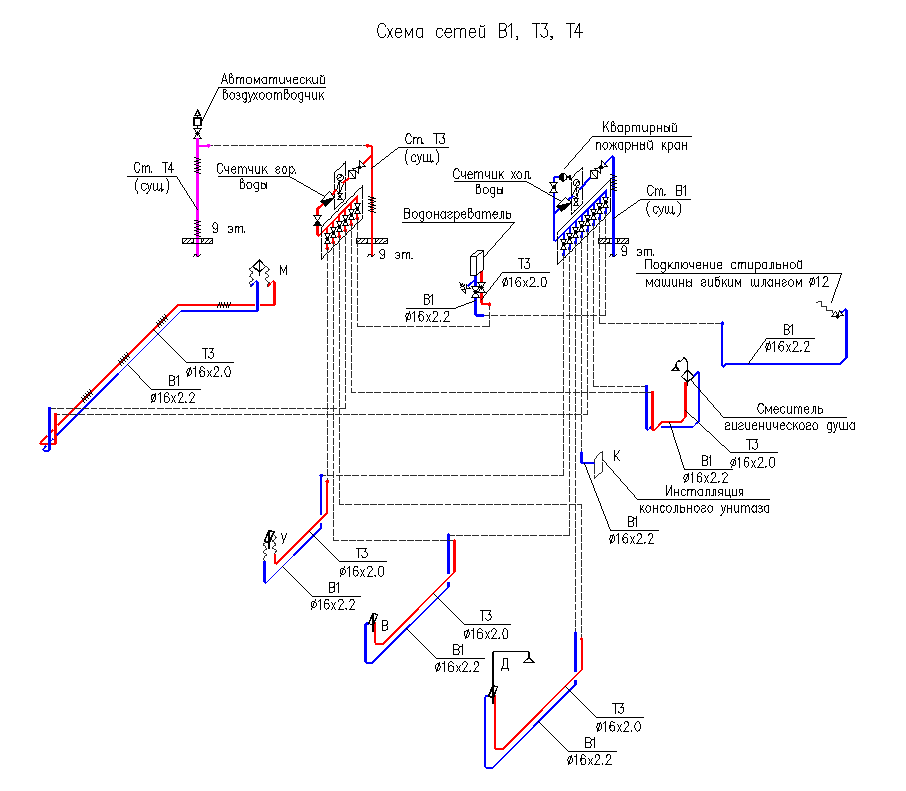

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

• П – приточные системы, установки систем, вытяжные системы;
• В – установки систем;
• У – занавесы воздушного типа;
• А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

• Ст – стояк отопительной системы;
• ГСт – главный стояк отопительной системы;
• ГВ – ветвь горизонтальная;
• К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

• Схема-размещение, план – 1:400, 1:800;
• Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

• Разрезы и планы – 1:100, 1:200;
• Фрагменты разрезов и планов – 1:50, 1:100;
• Узлы – 1:20, 1:50;
• Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

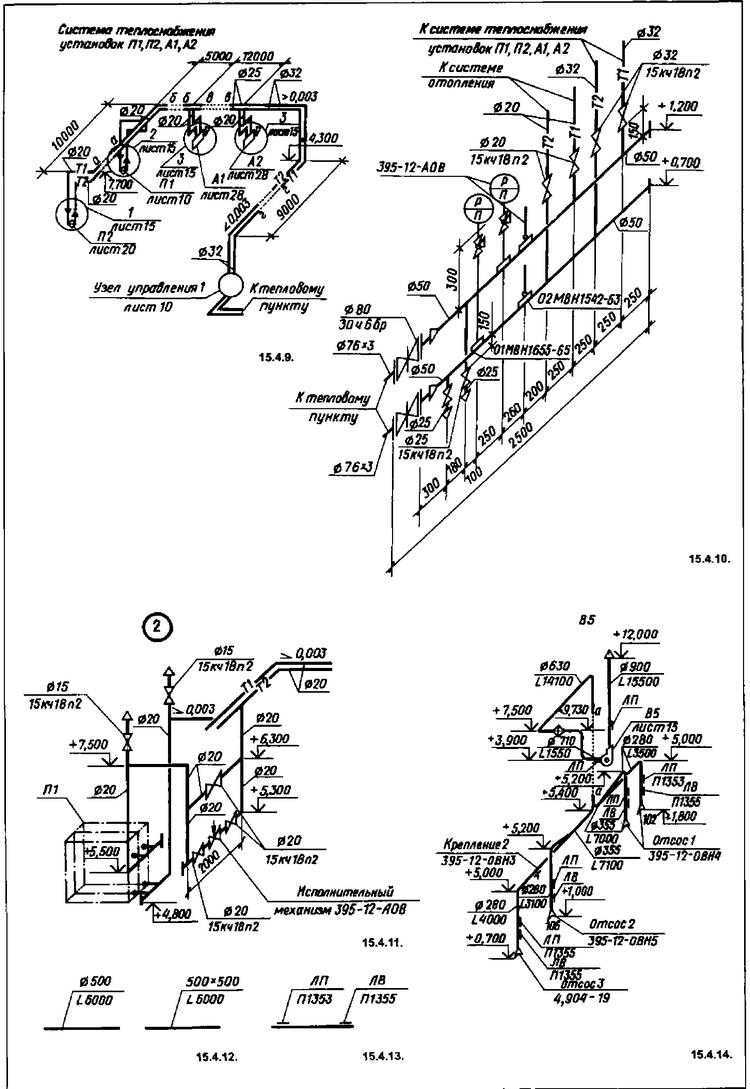

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

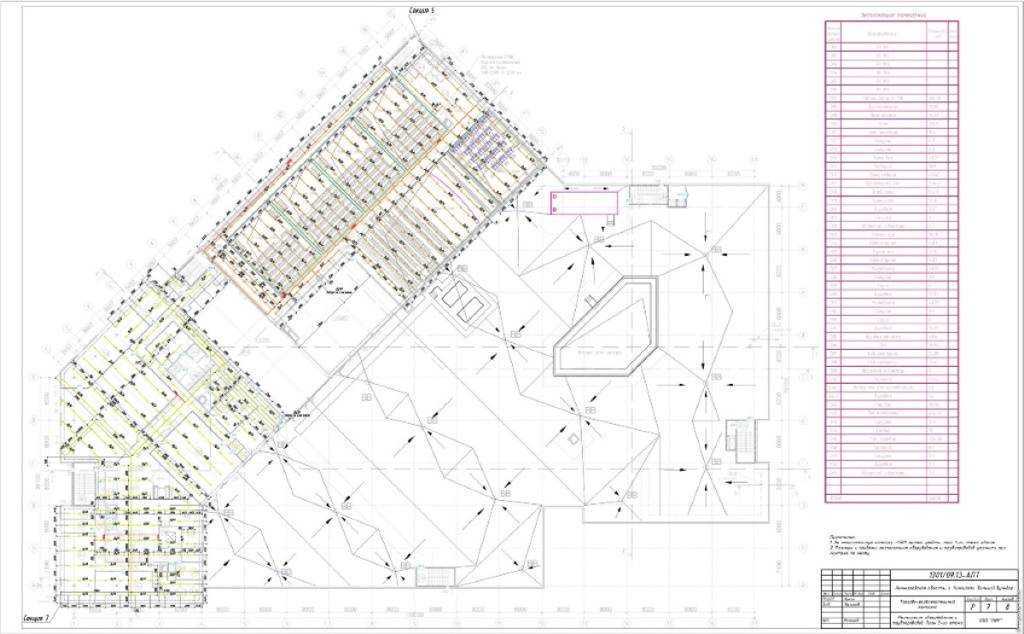

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

• аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
• к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

• Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
• Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

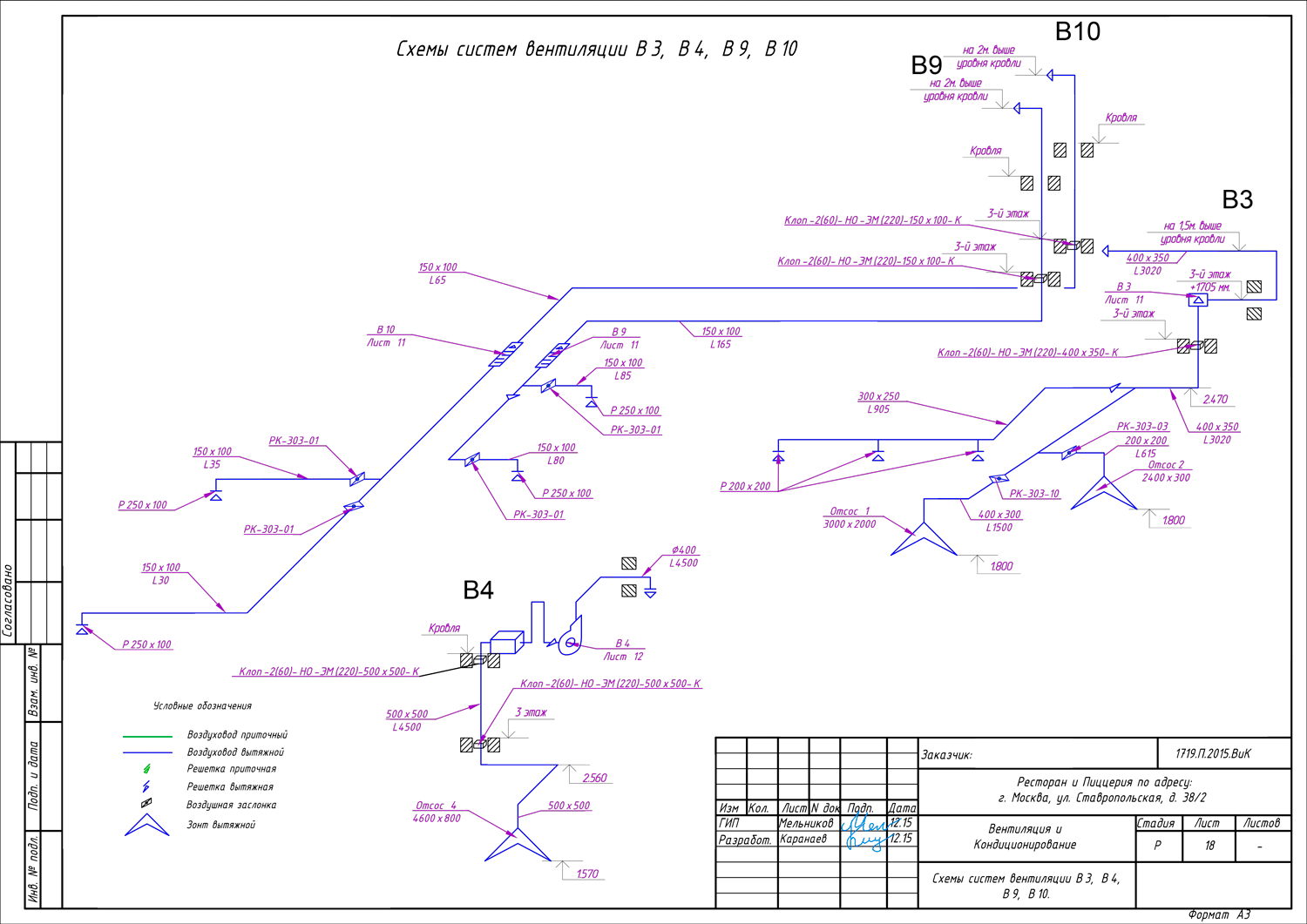

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

https://youtube.com/watch?v=Ef4t5uo2KAk

Что указывается

Согласно п. 2.3.2 этого стандарта, на разрезах и планах указывается:

• трубная развязка, устройства, водозапорная арматура и прочие элементы установки ПТ;
• оси объекта (сооружения), дистанция между ними, строительные сооружения и конструкции;
• маркировка арматуры, оборудования и отдельных устройств;
• обозначения перекрытий, а также покрытия строения;
• оборудование вентиляции, инженерных систем;
• пометки уровней свободного пространства пола для каждого этажа, площадки, оси трубопроводных магистралей и прочих конструкций;
• стояки, места закрепления трубопроводной сети, диаметры труб;
• привязки устройств ПТ и труб к координационным осям строения либо элементам конструкций.

Помимо этого на плане прямоугольником 5×8 мм отмечается наименование каждого помещения и его класс взрывопожароопасности.

Также, согласно этому ОСТу, в составе проектных документов для спринклерной установки ПТ аксонометрическая проекция отсутствует.

То есть, документ указывает, что при проектировании водных установок аксонометрический чертеж выполняется «по необходимости».

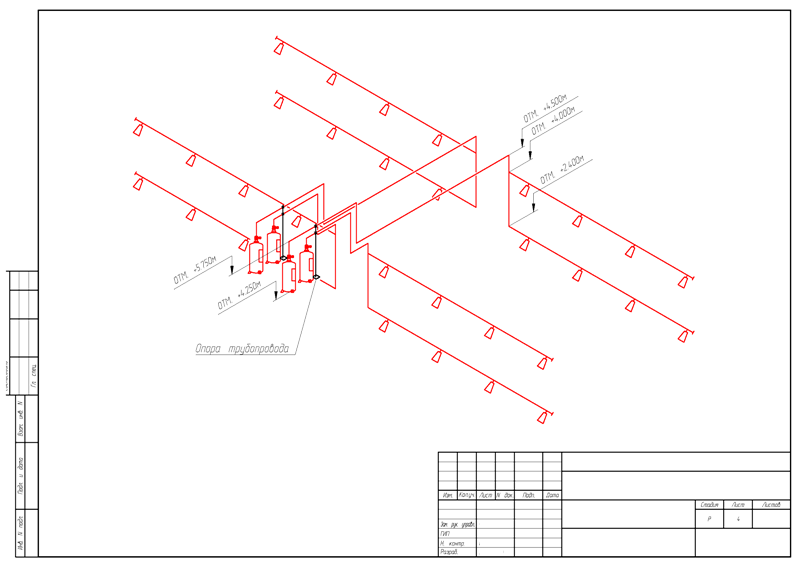

Поэтому для дренчерных или спринклерных систем аксонометрию в рабочей документации, как правило, не приводили.

А вот для насосных станций этот чертеж выполнялся всегда. В государственном стандарте также приводится перечень рабочих чертежей для основного комплекта.

• Общие данные.
• Типовая схема.
• Разрезы и планы размещения оборудования, расположения трубной разводки.

Аксонометрической схемы мы снова здесь не видим.

Поэтому те, кто говорят, что такая схема должна предоставляться всегда, ошибаются.

Разве обязательна 3D-проекция на порошковые или газовые модули пожаротушения?

Для системы трубопроводов еще можно сделать аксонометрию.

Хотя и это, как обязательный пункт, нам не указывают нормативные документы.

Но проектировщику достаточно назвать высоту и место расположения модуля пожаротушения.

А, к примеру, кабельные линии, не относятся к системам трубопровода. Их можно прокладывать почти везде.

Поэтому в схему аксонометрии кабели также не входят.

«А чем принципиальная схема отличается от аксонометрической?» – спрашивают некоторые проектировщики.

Обе проекции подробные, на обеих есть отметки этажей здания.

На аксонометрической схеме, в отличие от принципиальной, имеются еще и высотные отметки.

Конечно, это не все отличия одного чертежа от другого.

Когда нужна аксонометрия

На какой стадии проектирования мы должны подготавливать аксонометрический чертеж? И должны ли вообще…

По нормам, схемы сложных участков трубопроводной магистрали, систем ПТ,

насосных станций, помещений с управляющими приборами и оборудованием

создают во фронтальной аксонометрической проекции.

При этом ориентируются на ГОСТ 2.317-69, без учета масштаба объекта.

Поэтому за аксонометрический чертеж надо браться, реализуя проект на основной стадии – «Р».

Понятно, что здесь учитывается план каждого этажа для удобства прокладки коммуникаций.

Дальше. В СССР существовал национальный стандарт ОСТ 25 1241-86.

Сейчас он, конечно, не действует (на смену ему пришел другой документ – ГОСТ 12.2.047-86).

Но основных правил проектирования придерживаться никто не запрещает.

Список оборудования и параметров на схеме

На схеме отопления любого этажа должны обозначаться:

1. Трубная разводка с указанием всех диаметров труб;
2. Участки утепления труб – длина и толщина. Такая теплоизоляция обозначается графически;
3. Оси трубной разводки относительно нулевого уровня;
4. Углы уклонов розливов;
5. Если на горизонтальных участках розливов есть разрывы, то указываются размеры этих участков;
6. Опорные и подвесные элементы, компенсаторы.

Пример выноса обозначений на схеме отопления

1. Выносная полка используется для обозначения запорной арматуры с указанием ее маркировки и типа. Под выносом указывается обозначение детали согласно документации (смотрите рисунок выше);
2. Вертикальные горизонтальные трубопроводные разводки с соответствующими обозначениями;
3. Все присутствующие в схеме приборы отопления.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

1. Сколько секций содержит отопительный радиатор;
2. Сколько секций или труб в отопительном регистре, его диаметр и общую длину;
3. Для остальных приборов отопления (конвекторы, излучатели) – тип прибора;
4. Обозначения тепловых установок (котлы, отопительные печи и теплообменники, насосы циркуляционные и тепловые, элеваторы, т.д.);
5. Закладное оборудование;
6. Измерительные приборы.

Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, разделяется на вспомогательное и основное. Основное – котел или другой нагревательный прибор, вспомогательное – радиаторы и трубы разводки с прилагающейся арматурой. Для расчетов параметров необходимого отопительного оборудования необходима удельная мощность котла, которая варьируется в зависимости от климатических поясов:

1. Для районов Крайнего Севера – 1,5-2,0 кВт;
2. Для умеренной климатической зоны и центральных регионов – 1,2-1,5 кВт;
3. Для южных поясов – 0,7-0,9 кВт.

Исходя из этих поправок, рассчитывается мощность нагревательного прибора по формуле:

W_котла = S х W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь отапливаемого объекта.Аксонометрическая схема котлового оборудования с двумя горелками

Насосы бывают тепловыми и циркуляционными. В большинстве случаев, кроме малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования обойтись невозможно, поэтому практически на всех схемах эти приборы присутствуют. Насосы должны соответствовать определенным техническим требованиям, среди которых и такие:

1. Легкость монтажа, демонтажа, простота эксплуатации и обслуживания;
2. Малошумность и экономичность прибора;
3. Надежность и длительность эксплуатации.

В малоэтажных жилых зданиях применяют три вида систем отопления:

1. Классическая двухтрубная схема, согласно которой горячая вода подается по одной трубе и возвращается по второй. В этой схеме насос монтируется на обратке;
2. Схема с вертикальным стояком. В этой схеме горячая вода также подается в радиаторы по одной трубе, а возвращается по второй, но циркуляционный насос устанавливается на отводящую трубу для подачи горячего теплоносителя. Таким образом, горячая вода сначала проходит по верхним радиаторам, а затем перемещается в нижние батареи системы;
3. Однотрубная схема предполагает передвижение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но за счет ее невысокой эффективности она применяется в маленьких одноэтажных зданиях.

Упрощенная аксонометрическая двухтрубная схема

Расчеты при составлении схемы отопления должны учитывать:

1. Потребление тепла в каждом помещении;
2. Тип и количество радиаторов;
3. Количество стояков, если они есть, а также общее число ответвлений и контуров;
4. Схему подключения отопительных приборов;
5. Параметры труб и запорной арматуры.

После окончания расчетов отопительной системы их необходимо обозначить на схеме. Основное назначение аксонометрической схемы отопления – графическое отображение всех деталей и элементов, но, кроме этого, схема должна отображать и технические характеристики отопительного оборудования. Также в схеме должны присутствовать расчеты по подаче тепла в каждое помещение дома, включая подсобные.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции – не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

Сложный вариант аксонометрической схемы

Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Шаг 1: изучаем азы.

Типы чертежей

Для начала необходимо понять какие бывают чертежи. Чертежи принято разделять по их признакам. Они бывают такие:

• сборочные чертежи;
• гидромонтажные;
• электромонтажные
• пневмомонтажные
• аксонометрические
• деталировка
• чертежи деталей;
• план-схемы;
• топографические;
• общие виды;
• теоретические;
• габаритные;
• монтажные;
• чертежи электросхем;
• фоточертежи.

• показать общий вид;
• разрез/сечение;
• из чего состоит деталь или узел;
• показать способы крепления
• изобразить все проекции детали

Делим чертежи по целевой аудитории:

• для заказчика;
• для строителя, на производство;
• чертежи для студентов (сдать диплом, курсовой);

По методу использования чертежи делятся на такие кластеры:

• оригиналы;
• подлинники;
• дубликаты;
• копии;

Шрифты и их размеры

Согласно ГОСТу 2.304-81, все шрифты на чертеже должны иметь определенный угол наклона, толщину линии, высоту, расстояние между буквами. То есть, нельзя просто так взять, и написать на чертеже любым шрифтом. Кроме того, в разных местах чертежа, надписи выполняются с разной высотой. .

Оформление чертежей

В зависимости от типа чертежа и его назначения, его оформление может отличаться. В основном, разнятся рамки и штампы.

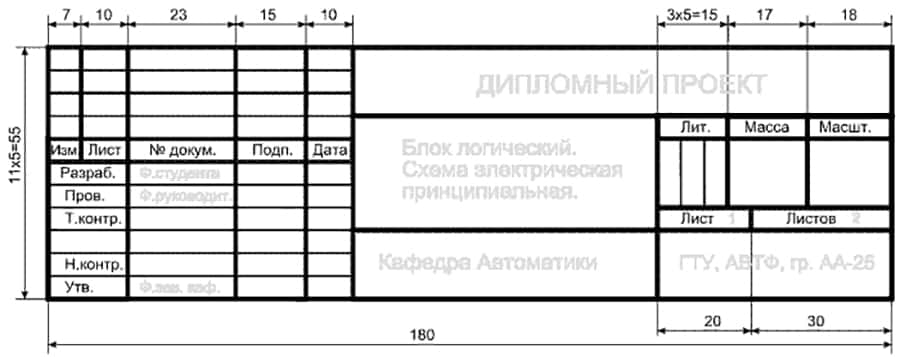

Заполнение штампов

Основная надпись (штамп) предназначен для изображения на листе с чертежом основных данных:

• тип и наименование детали на чертеже;
• масштаб чертежа;
• массу детали;
• номер и количество листов;
• ФИО исполнителя и проверяющего;
• номер документа;
• подписи;
• даты проверки и подписи;
• другие данные.

Все надписи, размеры положение элементов штампа установлены ГОСТом 2.104-68 (формы 1, 2, 2а, 2б и приложения, которые устанавливают разбивку чертежа на зоны и нанесение штампов для разных форматов бумаги.
