Огнетушитель оу 5, его характеристика

Технические характеристики огнетушителя углекислотного ОУ-5

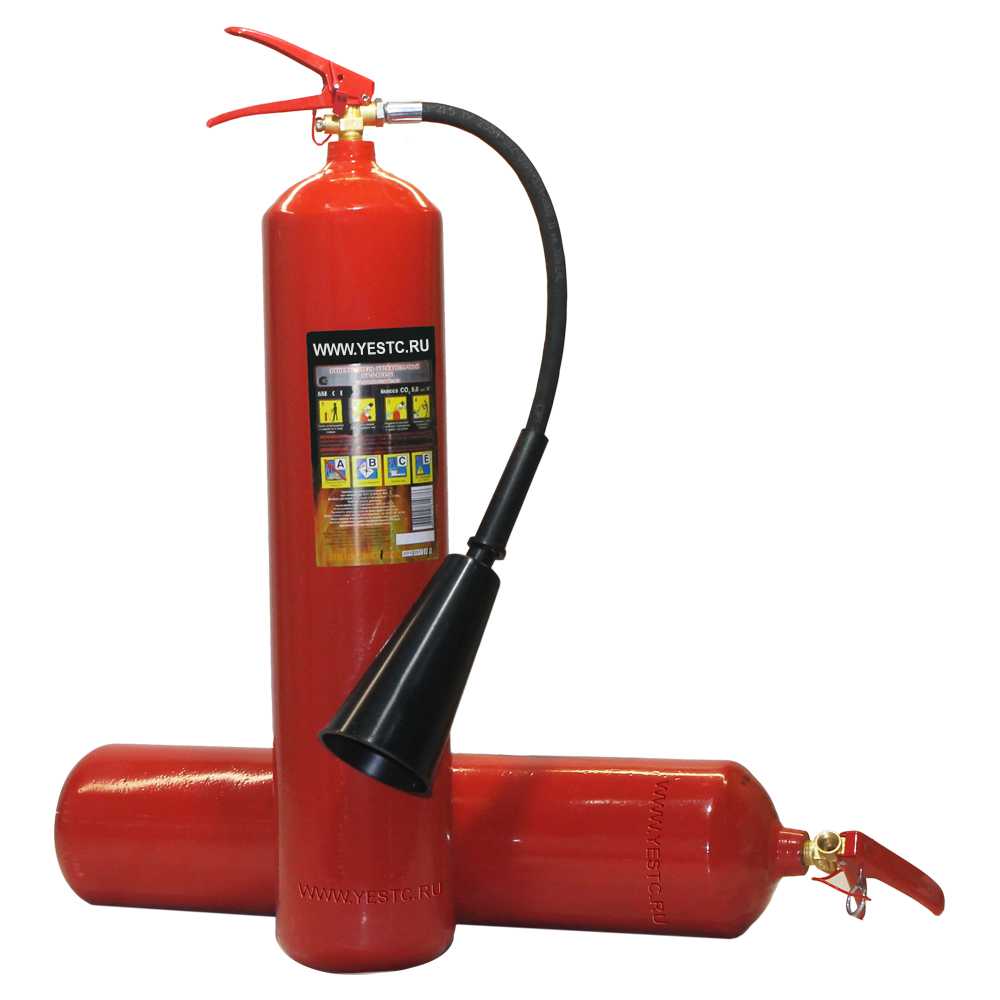

Аппарат ОУ-5 — огнетушитель углекислотный — имеет небольшие размеры и прост в применении. Такие приборы используют в архивах, складах, галереях, библиотеках, музеях и других помещениях, в которых находятся легковоспламеняющиеся предметы.

Этот аппарат не может тушить материалы, которые горят без доступа кислорода, такие как металлы (натрий, алюминий), химические вещества, полимеры, материалы, которые тлеют (вата, крупа, древесная стружка).

В огнетушителе применяют сжиженный углекислый газ. В процессе выброса углекислота переходит из жидкого состояния в газообразное, при этом ее объем возрастает в 500 раз, что сопровождается сильным охлаждением до -72ºC и незначительной кристаллизацией.

Пламя ликвидируется путем двойного воздействия: во-первых, благодаря охлаждению горящего материала до температуры ниже степени возгорания, во-вторых, удалением кислорода углекислотой.

Технические характеристики огнетушителя углекислотного ОУ-5:

1. Рабочее давление — 5,88 МПа.
2. Время работы — 8 сек.
3. Масса заряда — 4,75 кг.
4. Длина выброса струи — не меньше 3 м.
5. Огнетушащая способность — 55 В.
6. Размеры — 730х230х520 мм.
7. Полная масса — 16 кг.
8. Вместимость корпуса — 6,7 л.
9. Прибор может работать при температуре от -40° до +50ºC.
10. Срок эксплуатации — 10 лет.

Условия хранения

Правила размещения конкретного огнетушителя зависят от нескольких характеристик: его габаритов, содержимого, вида устройства.

Место хранения огнетушителей руководители предприятий или частные лица выбирают самостоятельно

Важно, чтобы они не были спрятаны, находились недалеко от места, где существует максимальная вероятность пожара (не дальше 20 м от него в общественных зданиях, 30–40 м — в складах и производственных помещениях)

Если имеется несколько пожароопасных мест, они оборудуются отдельно.

При выборе нужно учесть:

1. Устройству не должны наноситься механические повреждения.
2. Оно должно быть удалено от источника воздействия высоких температур, солнечных лучей, вибрации и химических веществ.
3. Водяные необходимо убирать в помещение, когда температура становится ниже 5 °С.
4. Порошковые и углекислотные содержатся при температуре -40…+50 °С.
5. Влажность должна поддерживаться на нормальном уровне.
6. Огнетушители не должны препятствовать эвакуации людей, заграждать запасные выходы.
7. Высота фиксации зависит от веса устройства. Если он менее 15 килограммов, верхняя точка не может быть выше 1,5 м от пола. Для более тяжелых экземпляров предусмотрена высота 1 м.

Указанные правила нужно соблюдать при хранении любых типов огнетушителей. Сокращают их период службы прямые солнечные лучи, вибрация и механические воздействия.

Порядок определения срока годности

Чтобы определить срок службы, более десяти лет прослужившего переносного и передвижного огнетушителя, нужно руководствоваться нормативными требованиями, а так же дополнительной информацией изложенной в статье об испытании огнетушителей – периодичности, порядке, методах таких мероприятий.

Если кратко, то для определения технической работоспособности каждого определенного вида огнетушителей, имеющихся на защищаемом объекте, прошедших неоднократную замену на протяжении десяти лет, абсолютно произвольно выбирают четыре, снаряженных огнетушащим веществом, изделия, приводят их в действие, полностью выпустив заряд, производят разборку. Затем вновь собирают, заряжая огнетушащим составом, и снова приводят в действие. Такой цикл повторяют 8 раз, проверяя герметичность, параметры выхода огнегасящей смеси.

Правила эксплуатации

Огнетушитель должен быть изготовлен климатического исполнения У, категории 2, тип атмосферы 11 по ГОСТ 15150-69, но при температуре от -40 до +50 °С. В качестве заряда огнетушителей следует применять жидкую двуокись углерода по ГОСТ 8050-85 марки “сварочная”. Допускается применять двуокись углерода двух марок, содержание водяных паров в которых при давлении 760 мм.рт.ст. и температуре 20 °С соответствует сварочной двуокиси углерода.

Гарантийный срок эксплуатации огнетушителя составляет 24 месяца со дня приемки ОТК, куда входит и срок хранения. Огнетушитель запрещено устанавливать вблизи нагревательных приборов, он должен быть защищен от воздействия солнечных лучей.

Огнетушитель подлежит периодической проверке один раз в полгода на герметичность и соответствие веса паспортным данным. Если вес баллона ниже предусмотренного техническими характеристиками или истек срок освидетельствования баллона, он подлежит проверке и перезарядке на специализированной станции перезарядки и технического обслуживания.

Сравнительная характеристика Порошковых и углекислотных огнетушителей

Чем регламентируется

Технические характеристики и период годности огнетушителей регламентируются рядом стандартов:

Бесплатная ГОРЯЧАЯ ЛИНИЯ:

Мск 8 (499) 938 6124

Спб 8 (812) 425 6761

Фед 8 (800) 350 8362

• СП 9.13130.2009 «Техника пожарная. Требования к эксплуатации»;
• НПБ 166-97 «Пожарная техника. Требования к эксплуатации»;
• ГОСТ Р 51057-2001 «Техника пожарная. Огнетушители переносные. Общие технические требования. Методы испытаний»;
• ГОСТ Р 51017-2009 «Техника пожарная. Огнетушители передвижные. Общие технические требования. Методы испытаний»;
• ГОСТ 12.4.009-83 «Система стандартов безопасности труда (ССБТ). Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание».

Характеристика прошлой модификации огнетушителя ОУ-5

Прошлая модификация огнетушителя ОУ-5 (выглядит как ОУ-3)

 ТТХ огнетушителя прошлого образца ОУ-5

Паспорт

Основные технические данные — Огнетушители переносные углекислотные ОУ-1, ОУ-2, ОУ-3, ОУ-4, ОУ-5, ОУ-6 массой ОТВ 1, 2, 3, 4, 5, 6 кг, (рис. 1,2) предназначены для тушения пожаров горючих жидкостей (класс В); пожаров газообразных веществ (класс С), а также пожаров электрооборудования, находящегося под напряжением не более 10000 В (пожар класса Е).- Огнетушители изготовлены для эксплуатации в условиях умеренного климата (исполнение У, категория 2, тип атмосферы II по ГОСТ 15150) для работы при температуре от минус 20oС до плюс 50oС.Для огнетушителей,поставляемых на морские суда, наносится дополнительная маркировка, содержащая следующее:• одобрение Регистра судоходства.Огнетушители являются изделиями многоразового пользования.- Основные параметры, характеристики и размеры приведены в таблице.- Устройство и принцип работы огнетушителя переносного углекислотного.- Огнетушители представляют собой стальной сварной баллон.- В горловину баллона ввинчено запорно-пусковое устройство с раструбом для огнетушителей ОУ-1, ОУ-2, ОУ-3, или со шлангом с раструбом для огнетушителей ОУ-4,ОУ-5,ОУ-6.- Принцип работы огнетушителя основан на выходе двуокиси углерода из баллона, находящегося под давлением 5,8 МПа.Максимальное содержание паров воды в двуокиси углерода при минимальной температуре эксплуатации не ниже минус 20oС составляет 0,015% масс.При возникновении пожара необходимо выдернуть чеку, направить раструб в сторону огня, нажать на рычаг запорного устройства и приступить к тушению пожара.

Требования безопасности — К введению в эксплуатацию допускаются только полностью заряженные и опломбированные огнетушители, снабженные указаниями даты (месяц, год) зарядки, даты очередного срока освидетельствования.- Техническое обслуживание огнетушителей ОУ-5 заключается:• в проверке массы огнетушителя методом взвешивания — один раз в год;• в проверке наличия этикетки;• в переосвидетельствовании баллона — через 5 лет;• в проверке места установки огнетушителя, подхода к нему и внешнего осмотра огнетушителя.- Механизм приведения огнетушителя ОУ-5 в действие должен быть снабжен блокирующим фиксатором, исключающим срабатывание огнетушителя при его переноске, падении, при воздействии вибрации или случайном воздействии на элементы запуска. На заряженном огнетушителе блокирующий фиксатор должен быть опломбирован таким образом, чтобы исключалась возможность применения огнетушителя без выведения блокирующего фиксатора и разрушения системы его опломбирования.- Запрещается разборка огнетушителей, находящихся под давлением.- При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 2 м до электроустановки и пламени. Углекмслотный огнетушитель, оснащенный раструбом, изготовленным из металла, не следует использовать для тушения пожаров электрооборудования. После применения огнетушителя помещение необходимо обязательно проветрить.- Огнетушитель ОУ-5 и его отдельные детали не должны иметь острых кромок, углов и выступающих элементов, которые могут стать причиной получения оператором травмы.- Предохранительное устройство (мембрана) огнетушителя должно срабатывать при давлении 16,6-18,6 МПа (166…196 кгс/см2).3.8

Соблюдать осторожность при выпуске огнетушащего вещества из раструба, так как температура его поверхности понижается до минус (60-70) С, поэтому гибкий шланг должен иметь ручку для защиты руки оператора от переохлаждения.- Тушение загораний производить с наветренной стороны с расстояния 2 м.- Не допускается хранение огнетушителей вблизи нагревательных приборов, где температура может быть выше 323 К (50 С).- Огнетушитель ОУ-5 должен размещаться на высоте, не более 1,5 м от уровня пола до нижнего торца огнетушителя и на расстоянии не менее 1,2 м от края двери при ее открывании.- Огнетушитель ОУ-5 должен размещаться так, чтобы инструктивные надписи на его корпусе были видны.- Запрещается:• выполнять любые ремонтные работы при наличии давления в корпусе огнетушителя;• направлять струю ОТВ при работе в сторону близко стоящих людей.• наносить удары по заряженному огнетушителю;• разбирать огнетушитель при наличии давления в корпусе огнетушителя;• заполнять корпус огнетушителя огнетушащим веществом от источника, не имеющего регулятора давления и манометра;

Скачать  паспорт на огнетушитель переносной углекислотный ОУ-5

Перейти на форум по пожарной безопасности

Особенности применения огнетушителя углекислотного

Огнетушитель соответствует ГОСТ Р 51057-2001 «Техника пожарная. Огнетушители переносные». Может использоваться как автомобильный огнетушитель для грузовиков, автобусов и специального транспорта. Прибор применяют в зданиях, где использование порошковых устройств недопустимо (например, в серверных помещениях, местах расположения электрических щитков, различных приборов, находящихся под напряжением).

ОУ-5 применяется:

• на легковых автомобилях — 1 шт., на грузовых автомобилях и автобусах — 2 шт.;
• для тушения пожара классов B, C, E в помещениях, где согласно нормативам устанавливается 1 прибор на 200 м²;
• для тушения электроустановок, вычислительной техники, горючих жидкостей и газов.

Огнетушитель включается посредством выдергивания опломбированной чеки. Затем раструб прибора направляют в сторону горящего предмета. Огнеборец должен избегать контакта вещества с кожей, потому что при выбросе температура состава снижается до -70ºC. Включается прибор запорного пускового устройства в виде рычага. Его нужно открыть полностью. Этим же рычагом можно остановить подачу углекислого вещества.

Правила применения:

1. Прежде чем приступать к применению аппарата, нужно установить группу пожара, а потом выяснить, можно ли использовать имеющуюся модель для тушения такого вида возгорания.
2. Тушить огонь нужно, направляя раструб прибора в сторону движения ветра.
3. Пожарный с аппаратом в руках должен перемещаться постепенно вглубь горящего объекта.
4. Если нужно тушить горючие жидкости, то раструб сначала направляют на ближайший край пламени, а не на открытый огонь.
5. Затем по мере тушения надо перемещаться к центру очага.
6. Если горят вертикальные стояки или с высоты льется горящая жидкость, то тушить пламя нужно сверху вниз. В этом случае нужно использовать несколько огнетушителей этого вида одновременно, чтобы быстрее справиться с огнем.

Устройство огнетушителя:

• стальной баллон;
• запорно-пусковое устройство, которое контролирует подачу углекислотных веществ;
• сифонная трубка;
• раструб;
• переносная ручка.

Прибор приводят в действие, сорвав защитную пломбу. При запуске содержимое баллона под давлением попадает в раструб по трубке сифона. При этом температура вещества снижается до -70ºC. Пожарный не должен трогать руками раструб, иначе можно получить обморожение.

В комплект агрегата входит инструкция по эксплуатации, подтверждающая высокое качество работы прибора. В документе указывается серийный номер, компания-производитель, гарантийный срок и т.д.

Особенности применения прибора:

• в результате резкого охлаждения может возникнуть тепловое напряжение;
• при отрицательной температуре воздуха эффективность прибора снижается;
• на диффузоре может накапливаться статическое электричество;
• углекислый газ вреден для организма, при вдыхании углекислоты возникает головокружение, потеря сознания, нарушение дыхания;
• при использовании аппарата ОУ-5 в помещении концентрация кислорода в окружающем воздухе может снизиться.

Огнетушитель нужно ежегодно взвешивать, чтобы знать, заполнен ли он полностью огнетушащей смесью. Через каждые 5 лет прибор отправляют на перезарядку. Когда специалист перезарядит устройство, он снова устанавливает пломбу. Нельзя перезаряжать аппарат самим. Поскольку корпус под давлением, то нельзя самостоятельно разбирать прибор. Срок годности огнетушителей такого ранга составляет 10 лет. Каждые 5 лет специалисты должны осматривать и проверять аппарат.

В эксплуатационном комплекте имеются кронштейны для монтажа, а также подставка для установки баллона на полу. Аппарат должен быть устойчивым и находиться в таком месте, к которому обеспечен легкий доступ в случае пожара.

Нужно соблюдать условия и правила хранения и транспортировки агрегата. Он не должен располагаться в комнате с повышенной влажностью, его нельзя оставлять под действием солнечных лучей, не следует хранить рядом с нагревательными приборами. Аппарат нельзя ронять и подвергать механическим нагрузкам во избежание повреждений и деформации. От соблюдения условий хранения зависит работоспособность прибора и длительность его эксплуатации. Производитель гарантирует безотказную работу прибора в течение 24 месяцев, покупателю гарантийный талон выдается бесплатно.

Приведение огнетушителя в действие

Поднести огнетушитель к очагу пожара, с учетом безопасного от теплового воздействия расстояния.

Выдернуть чеку, направить раструб на очаг загорания и нажать ручку клапана запорного устройства.

В случаях загорании на открытом воздухе тушение производить только с наветренной стороны.

Соблюдать осторожность при выпуске заряда из раструба, т к. температура его поверхности понижается до минус 60-70 °С

Кроме того, на поверхности раструба может концентрироваться электростатическое напряжение, способное пробить диэлектрическую перчатку.

При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 1 метра до электроустановки и пламени.

Сроки и виды

Период эксплуатации огнетушителей определяется производителем на основании регламентирующих документов. Он указан в паспорте (на этикетке) устройства, как и другие технические характеристики.

Углекислотный

Требует ежегодной проверки аккредитованным предприятием, перезарядки СО2 каждые 5 лет или после использования. Для ОУ, которые применяются на транспорте, этот период уменьшается до 2 лет. При соответствующем обслуживании и хранении прослужит 10 лет. Возможны различные размеры вплоть до промышленных: ОУ-55.

Применяется на городском транспорте, железнодорожном составе.

Порошковый

Устройство, в котором огнетушащим веществом выступает порошок, — распространенный в эксплуатации тип. ОП-2, ОП-3 применяется для легковых и грузовых машин, ОП-4, 8 — на промышленных предприятиях. Срок эксплуатации при правильном хранении составляет 10 лет. Требует перезарядки и технического обслуживания:

• один раз в 5 лет – при использовании в помещениях;
• один раз в 2 года – для защиты транспортных средств.

Наиболее универсален, подходит для устранения любого возгорания.

Воздушно-пенный

ОВП наиболее сильно подвержен порче и может прослужить только положенные 5 лет из-за активности водного раствора заряда, который приводит к коррозии. Может состоять из воды и щелочи или пенообразователя и воды. Запрещен к эксплуатации на электроустановках.

Используется для устранения небольших очагов возгорания твердых веществ и жидкостей.

Что делать с просроченным огнетушителем

Выбрасывать огнетушители запрещено законодательством. Требования нормативных правовых актов закрепляют порядок списывания просроченного оборудования таким образом, чтобы не загрязнять окружающую среду. Непригодные для использования баллоны подлежат утилизации и регенерации содержащегося в них вещества.

Регенерация происходит путем проведения определённых технологических процедур, направленных на преобразование вещества в исходное. Огнетушащий состав полностью восстанавливает свои первоначальные свойства и становится пригодным для заправки исправных огнетушителей.

После утилизации содержащегося в огнетушителе состава его свойства полностью меняются. К примеру, такое преобразованное вещество можно использовать в качестве удобрения. В зависимости от состава утилизируемого вещества, его преобразуют следующим образом:

• жидкую основу используют в качестве смачивателей;
• жидкие пенообразователи и заряды сжигают в печах или хранят на специально предназначенных для этих целей полигонах.

Непригодный огнетушитель лучше всего сдавать специалистам станции перезарядки. Они соблюдут все правила техники безопасности при вскрытии агрегатов большого давления. Можно сдать пустой баллон в металлолом или отправить в ближайший пункт по приему такой тары.
