Для каких целей нужен углекислотный огнетушитель

Приведение в действие

Применять в действие большинство огнетушителей нужно по одному и тому же алгоритму:

• сорвать с пускового механизма пломбу и чеку;
• раструб необходимо перевести в горизонтальное положение, направив в сторону возгорания;
• приблизиться к очагу на расстояние в интервале от 1 до 2 метров;
• в зависимости от конструкции пускового механизма для начала тушения нужно либо повернуть вентиль против часовой стрелки, либо нажать на рычаг;
• направлять струю прямо в очаг возгорания до нейтрализации или выработки всего объема баллона.

Важно: при переходе углекислого газа в жидкое состояние температура очень сильно понижается. Поэтому следует быть острожными с потоком углекислоты и раструбом (необходимо брать его за деревянные ручки либо в специально указанных местах)

Правила пользования углекислотным огнетушителем кратко

Как пользоваться конкретной моделью углекислотного огнетушителя описывается в прилагаемой к нему инструкции, но общий принцип таков:

• использование углекислотного огнетушителя начинается с выдергивания чеки или срыва пломбы;
• далее следует направить раструб к месту возгорания;
• последующие действия зависят от модели: у вентильных устройств нужно полностью повернуть маховик влево, в запорно-пусковом ОУ – нажать на рычаг, у передвижного агрегата – повернуть ручку на 180 градусов;
• тушить возгорание до полного исчезновения, либо до полной выработки рабочей среды.

Итак, последовательность действий при использовании углекислотного огнетушителя не сложна, но лучше, если ваши сотрудники освоят порядок на учебных занятиях.

Технические характеристики

Масса баллона с запорно-пусковым устройством без заряда нанесена на корпус запорно-пускового устройства.

Применение

Передвижной огнетушитель ОУ-80 применяется для ликвидации очагов возгорания на следующих видах объектов защиты:

• На объектах энергетического комплекса – от производственных корпусов тепловых, гидроэлектростанций до территорий, зданий распределительных подстанций, цехов, диспетчерских, пультов управления технологическими процессами различных по функциональному назначению предприятий с концентрацией электрических установок, оборудования напряжением до 10 тыс. В.
• На производственных предприятиях, складских объектах, где перерабатываются, хранятся горючие жидкие, газообразные материалы – сырье, товарная продукция.
• В помещениях объектов защиты с наличием большого количества электронного, в том числе компьютерного оборудования контроля, связи, обработки информации, таких как дата-центры, узлы управления сотовой связью.
• В архивах, музеях, картинных галереях.

ОУ-80 с большим объемом заряда углекислоты, по сравнению с переносными огнетушителями этого вида, может эффективно устранять очаги пожаров значительной площади, по сути, являясь газовой установкой пожаротушения передвижного типа.

Внимание!!! Паспорт и руководство по эксплуатации доступны по кнопке «Скачать» после статьи

Что нельзя тушить ОУ

При тушении пожара углекислотным огнетушителем ОУ запрещается заниматься тушением:

• тех объектов, которые продолжают гореть без доступа кислорода;
• всех твердых предметов, относящихся к классу А;
• класса D (все сплавы и чистые металлы);
• химических смесей и соединений, которые способны тлеть после их тушения;
• кальция и натрия

Важно: те огнетушители, раструб которых выполнен из металлического материала, не разрешается использовать для ликвидации горения предметов под напряжением из соображений безопасности того, у кого в руках находится средство тушения. Также не стоит наводить поток углекислоты на объекты с крайне высокой температурой (например, газопровод)

Из-за столкновения тепла и холода может возникнуть разгерметизация, что повлечет за собой еще большие проблемы.

Углекислотные огнетушители: устройство и принцип действия

Устройство углекислотного огнетушителя довольно просто, а, следовательно, надежно. ОУ сформирован из прочного корпуса, в который нагнетают под давлением рабочую среду. На горловину монтируется спусковое устройство, коммутируемое с одной стороны — с сифонной трубой, с другой – с раструбом, так же посредством трубки. Оно может быть вентильного или пистолетного типа. Так же на корпусе расположена ручка для переноски. Принцип действия углекислотного огнетушителя базируется на выделении больших объемах холода при резком расширении газа. При работе на стенках раструба может образоваться иней.

Конструкция

ОУ-80 – это два углекислотных огнетушителя ОУ-40, смонтированные на общей стальной раме с 2 колесами, рукоятью для захвата при перемещении.

Каждый из двух баллонов огнетушителя снабжен запорно-пусковым устройством, общей газовой рампой, к которой подсоединены два гибких шланга длиной не меньше 3 м со стволами-раструбами для подачи газообразной углекислоты, выбрасываемой под давлением, снабженными ручками или термоизоляцией для защиты рук членов ДПД, работников предприятия, принимающих участие в тушении очага возгорания.

Срок эксплуатации ОУ-80 до списания, утилизации огнетушителя – 10 лет; проверка сохранности веса заряда путем взвешивания изделия – ежегодно; испытания, перезарядка огнетушителя – раз в пять лет.

Конструкция углекислотного огнетушителя ОУ-80

Правила хранения и использования

Для более долгой эксплуатации огнетушителя его следует правильно хранить – так, чтобы рабочее тело тушения (углекислота) всегда находилось в готовом для работы состоянии. Для этого необходимо:

следить за массой огнетушителя, а также регулярно обращать внимание на показания манометра;
на корпус не должны попадать прямые солнечные лучи, а также оказываться тепловое воздействие;
при приобретении нужно обратить внимание на состояние запорного механизма, чеки, наличие пломб и штампов, что будет свидетельствовать о сохранении целостности и полной готовности к работе.

Возможный вариант хранения в автомобиле

Углекислотный огнетушитель – один из незаменимых помощников при тушении определенных классов пожаров. Он не только эффективно тушит их, но и сохраняет предметы, нетронутые пламенем. Применяя его, стоит быть особенно осторожными, так как работает он при очень низких температурах.

Современный углекислотный огнетушитель – это весьма эффективное средство тушения пожаров, он актуален для возгораний категории В, С и Е. Так же с его помощью допускается гашение огня на электрическом оборудовании, работающим под напряжением до 10 кВ. Сегодня в продаже представлены несколько видов этих средств тушения пожаров.

Огнетушители углекислотные

Огнетушители углекислотные (ОУ) предназначены для того, чтобы потушить горение различных веществ, но только таких, горение которых не может происходить без доступа воздуха: возгораний на электрифицированном железнодорожном и городском транспорте, в автомобилях, на электроустановках, которые находятся под напряжением до 1000 В, в квартирах, на промышленных предприятиях. Огнетушители углекислотные не предназначены для тушения загорания веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий).

Углекислотный огнетушитель ОУ представляет собой стальной баллон высокого давления (давление внутри корпуса 5,7 МПа), который оснащен запорно-пусковым устройством с клапаном сброса избыточного давления и пластиковым конусообразным раструбом. В основном цвет углекислотных огнетушителей красный.

Вещество, которое используется в углекислотных огнетушителях, это двуокись углерода (СО2). Она, углекислота CO2, закачана в баллон под давлением. Главная задача углекислотного огнетушителя это сбить пламя. Когда углекислотный огнетушитель срабатывает, то углекислота под давлением выбрасывается в виде белой пены на расстояние примерно двух метров. Температура струи примерно минус 70 градусов по Цельсию, поэтому при попадании на кожу этого вещества происходит обморожение. Максимальная зона покрытия пеной огнетушащего вещества достигается регулировкой направления пластикового раструба на очаг возгорания. Углекислота, попадая на горящее вещество, препятствует поступлению кислорода, низкая температура охлаждает и предотвращает распространение пламени, это останавливает процесс горения.

Углекислотные огнетушители очень эффективно сбивают пламя в начале пожара

Лучше сего применять углекислотные огнетушители для тушения чего-нибудь очень важного, того, что нельзя повредить, например, компьютеров, аппаратуру, салон автомобиля, так как после использования двуокись углерода испаряется и не оставляет следов

Срок до перезарядки Огнетушителей углекислотных — 5 лет.

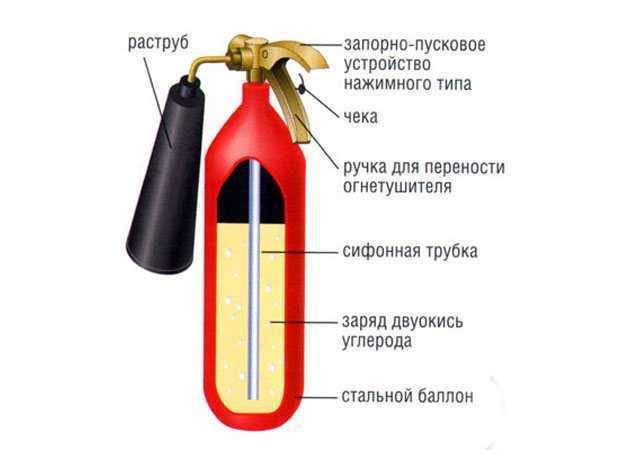

Устройство огнетушителя

Как и для большинства видов огнетушителей, основными частями являются следующие:

• стальной баллон, в котором находится диоксид углерода в сжиженном или газообразном состоянии;
• запорно-спусковое устройство;
• сифонная трубка;
• раструб;
• чека или пломба;
• ручка для переноски или устройство для передвижения.

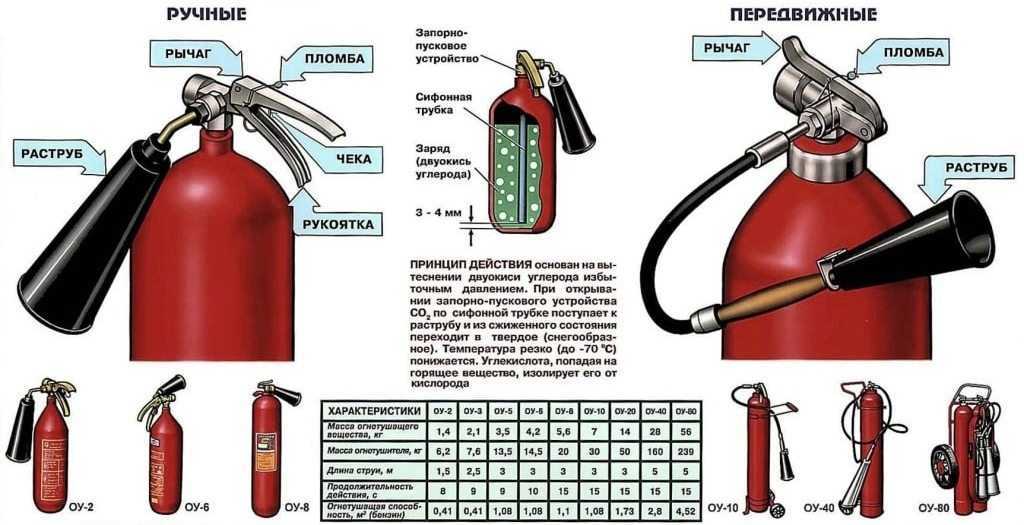

Плакат: устройство и принцип действия углекислотного огнетушителя

В случае использования тяжелого огнетушителя одно его колесо крепится у баллона и два колеса у горловины. К горловине прикрепляется пусковое устройство. К пусковому устройству присоединяется шланг, на конце которого находится раструб. При объеме огнетушителя больше 80 л, он состоит из двух одинаковых баллонов, которые установлены на тележку. От них идут два шланга в раструб на конце.

Для чего необходим

Передвижной огнетушитель ОУ-80 требуется для подавления возникших внутри строительных объектов, на территории защищаемых предприятий, организаций очагов пожаров трех классов:

• В – горючих жидкостей. От углеводородного сырья – нефти, нефтепродуктов до органических растворителей, растительных масел, возникших из-за проливов, разливов ГЖ, ЛВЖ в ходе химико-технологической переработки, транспортировки, хранения в товарных парках нефтебаз, расходных складах.
• С – горючих газов, их смесей, воспламенившихся при выходе из корпусов технологического оборудования, резервуаров хранения, прорыве трубопроводов из-за образования трещин, свищей, механических повреждений при авариях.
• Е – электроустановок, различных видов электрооборудования на промышленных, гражданских объектах защиты, подключенного к сетям энергоснабжения напряжением до 1 или 10 тыс. В, что зависит от конструктивного исполнения ОУ-80, результатов проведенных сертификационных испытаний.

Если коротко, то предназначен для тушения загораний:

• различных веществ, горение которых не может происходить без доступа воздуха;
• загораний на электрофицированном железнодорожном и городском транспорте;
• электроустановок, находящихся под напряжением не более 1000 В;
• загораний в музеях, картинных галереях и архивах.

ОУ-80 не предназначен для устранения возникших очагов пожаров химически активных металлов – натрия, калия, магния, алюминия, сплавов, органических соединений; тех материалов, что могут гореть в своей массе без доступа извне О₂, а также электроустановок с номинальным напряжением электропитания свыше 10 тыс. В.

Тушение углекислотным огнетушителем

По методу формирования повышенного давления внутри металлического баллона огнетушители СО2 подразделяются на следующие группы:

1. Закачные. Постоянное избыточное давление создается непосредственно в корпусной емкости. Для его отображения имеется специальный датчик (манометр).
2. Генерирующие. Большие объемы газов создаются при смешивании и последующем химическом взаимодействии двух газогенерирующих компонентов.
3. С отдельным резервуаром высокого давления. Газ СО2 в сжатом или сжиженном виде попадает в баллон из специальной емкости, которая может быть размещена на наружной части корпуса или внутри него.

По особенностям конструкции различают такие виды углекислотных огнетушителей:

1. Самосрабатывающие. Устанавливаются в помещениях, где высок риск возникновения возгорания, а персонал постоянно там не находится. Устройства подсоединяются к пожарным тепловым и дымовым датчикам (радиоизотопным извещателям), которые, срабатывая, передают команду на стационарный ОУ.
2. Ручные (переносные) — максимальный объем не более 10 л, вес от 5 до 20 кг. Устройства обслуживаются одним человеком, их можно сравнительно легко переносить и крепко держать руками при тушении очага возгорания (маркировка от ОУ-1 до ОУ-10).
3. Передвижные (возимые на двух колесах) — максимальный объем от 10 до 80 л, вес до 35 кг. С помощью тележки, идущей в комплекте, аппарат быстро перемещается в нужное место (маркировка от ОУ-25 до ОУ-80).

Последовательность действий по пользованию любым огнетушителем подробно и визуально обозначена на корпусе устройства или в идущей в обязательном комплекте к нему инструкции. Применительно к углекислотным пожаротушащим агрегатам общий принцип использования описывается так:

• ОУ приводится в рабочее состояние срывом пластиковой пломбы (предохранительного кольца) или выдергиванием чеки;
• распределяющий раструб следует повернуть и направить на место или объект горения, при этом ветер (на открытой местности) должен дуть в спину;
• нельзя приближать раструб к очагу возгорания ближе 1 м, т. к. возможно получение обморожения (разновидность термического ожога);
• нажать на рукоятку (рычаг) в механизме пуска нажимного принципа функционирования или повернуть вентиль (маховик) до предельного положения (на 180°) против хода часовой стрелки в оборудовании рычажного типа (чаще используется в передвижных установках);
• при малых очагах возгорания рабочую струю углекислотного газа сосредотачивают в основании пламени, затем ее энергично перемещают по всей площади, охваченной огнем;
• во время тушения пожара огнетушитель следует держать перпендикулярно поверхности земли, т. е. строго вертикально, т. к. иначе заряд не используется полностью;
• после употребления, независимо от полноты использования заряда, ОУ обязательно отправляют на перезарядку.

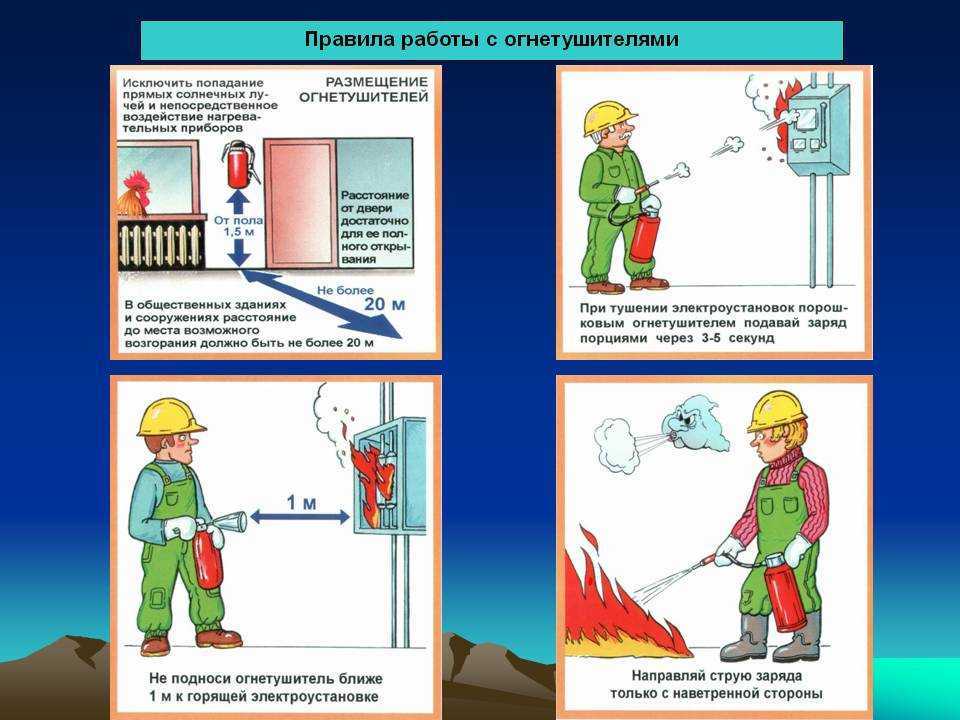

Техническое обслуживание и хранение огнетушителей с использованием СО2 состоит в следующих важных мероприятиях:

1. Оборудование проходит проверку каждые 1-2 года. При переосвидетельствовании на корпусе выбиваются результаты взвешивания пустого и заряженного баллона или информация заносится в специальный журнал учета.
2. Тушащие устройства хранят на хорошо просматриваемых местах, в зоне быстрого и легкого доступа при температурных значениях в пределах -40…+50°C, при этом не ближе 2 м от батарей и других нагревательных приборов отопления.
3. Перезаправка ОУ осуществляется 1 раз в 5 лет. При падении давления, о чем свидетельствуют показания датчика, эту процедуру проводят вне графика.
4. Прямое попадание ярких солнечных лучей на облицовку устройства следует исключить во избежание нагревания содержимого и, как следствие, изменения внутреннего давления.

Огнетушащие приборы с углекислотой считаются самыми востребованными и распространенными как в промышленности и на транспорте, так и в быту, хоть они и имеют ряд существенных ограничений в эксплуатации. Благодаря простоте устройства, его легкой и быстрой активации можно избежать стремительного распространения пламени и свести к нулю количество повреждений от применения содержимого баллона.

Огнетушители углекислотные (ОУ).

Углекислотные огнетушители ОУ предназначены для тушения загораний веществ, горение которых не может происходить без доступа воздуха, загораний электроустановок, находящихся под напряжением не более 1000 В, жидких и газообразных веществ (класс В, С), загорании на электрифицированном железнодорожном транспорте, электроустановок, находящихся под напряжением не более 10кВ, загорания в музеях, картинных галереях и архивах, широкое распространение в офисных помещениях при наличии оргтехники, а так же в жилом секторе. Огнетушитель ОУ-8 и ОУ-80 предназначен для комплектации морских судов с неограниченным районом плавания

.Углекислотными огнетушителями предпочтительно оборудовать противопожарные щиты в лакокрасочных цехах, на складах, АЗС и на территории промышленных предприятий.ОУ применяют особенно эффективно при объемном тушении и когда для тушения пожара необходимы «чистые» огнетушащие составы, не повреждающие защищаемое оборудование или объекты (ЭВМ, радиоэлектронную аппаратуру, музейные экспонаты, архивы и т.д.). Огнетушащее вещество — двуокись углерода (СО2). Углекислота, попадая на горящее вещество, охлаждает его и производит тушение. Испаряясь, она не оставляет следов. Огнетушители СО2 (углекислотные) переносные ОУ-2, ОУ-3, ОУ-5, ОУ-6, ОУ-8. Огнетушители СО2 (углекислотные) передвижные ОУ-10, ОУ-20, ОУ-40, ОУ-80, по ТУ 4854-212-21352393-99.

Принцип действия огнетушителя углекислотного

Работа огнетушителя углекислотного основана на вытеснении заряда диоксида углерода (CO2) под действием избыточного давления, которое задается при наполнении огнетушителя.

Диоксид углерода находится в баллоне под давлением 5,7 МПа (58 кг/см²) при температуре окружающего воздуха 20°С. Максимальное рабочее давление в баллоне при температуре +50°С, не должно превышать 15 МПа (150 кг/см²).

При открывании запорно–пускового устройства, заряд углекислоты по сифонной трубке поступает к раструбу. При этом происходит переход диоксида углерода из сжиженного состояния в газообразное с увеличением её объема в 400-500 раз, сопровождаемое резким охлаждением до температуры -72°C и частичной кристаллизацией.

Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей парогазовоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Углекислотный огнетушитель и его назначение

Углекислотный тип огнетушащих приспособлений незаменим при борьбе с огнем во всех вариантах, когда в процессе горения в качестве активного вещества необходим кислород. Углекислота в ходе ликвидации пожара достаточно быстро испаряется, не причиняя вреда и не оставляя повреждений.

Что можно тушить углекислотным огнетушителем с наибольшей безопасностью и эффективностью:

• электрические приспособления, агрегаты, приборы и аппараты бытового и промышленного назначения под напряжением до 1 кВ;
• распределительное оборудование, трансформаторные установки и другие подобные устройства при отсутствии напряжения мощностью до 10 кВ;
• дорогостоящее высокотехнологичное оборудование, компьютеры, кино- и фотоаппаратуру, а также другую ценную технику;
• железнодорожный и городской муниципальный электрифицированный транспорт (метро, трамвай, троллейбус) и разные другие транспортные средства (автобусы, мотоциклы, автомобили, катера и пр.);
• ценности и экспонаты, хранящиеся и выставленные в различных художественных экспозициях (выставочные залы, музеи, картинные галереи, хранилища, архивы и пр.);
• газы и жидкости, обладающие способностью быстро и легко воспламеняться.

Огнетушитель углекислотный будет бесполезен и чрезвычайно опасен при тушении:

• парамагнитных щелочных металлов (очищенных K и Na);
• Mg и Al (в чистой форме и в виде разных сплавов);
• самовозгорающихся (пирофорных) веществ и полимеров, а также материалов, не требующих присутствия кислорода в процессе горения, которые способны медленно тлеть изнутри (мука, целлюлоза, опилки, пыль древесная и бумажная, волокна хлопчатника и пр.);
• воспламенившейся одежды и обмундирования на людях, а также других живых существ.

Углекислотного типа

Такие устройства характеризуются тем, что огнетушащие вещества в них неизменно находятся под давлением собственных паров или сжатого газа. Они универсальны. Использоваться их можно практически при любых видах пожара. Особенно они эффективны для тушения электроустановок. Исключения лишь составляют те виды веществ, которые могут гореть без кислорода. К ним относятся газы (природные, промышленные) и щелочные металлы.

При эксплуатации нельзя браться за раструб незащищенными руками, т.е. без перчаток. Из-за сильного охлаждающего эффекта, температура раструба может резко понижаться до – 70 градусов. Возможны термические ожоги кожи.

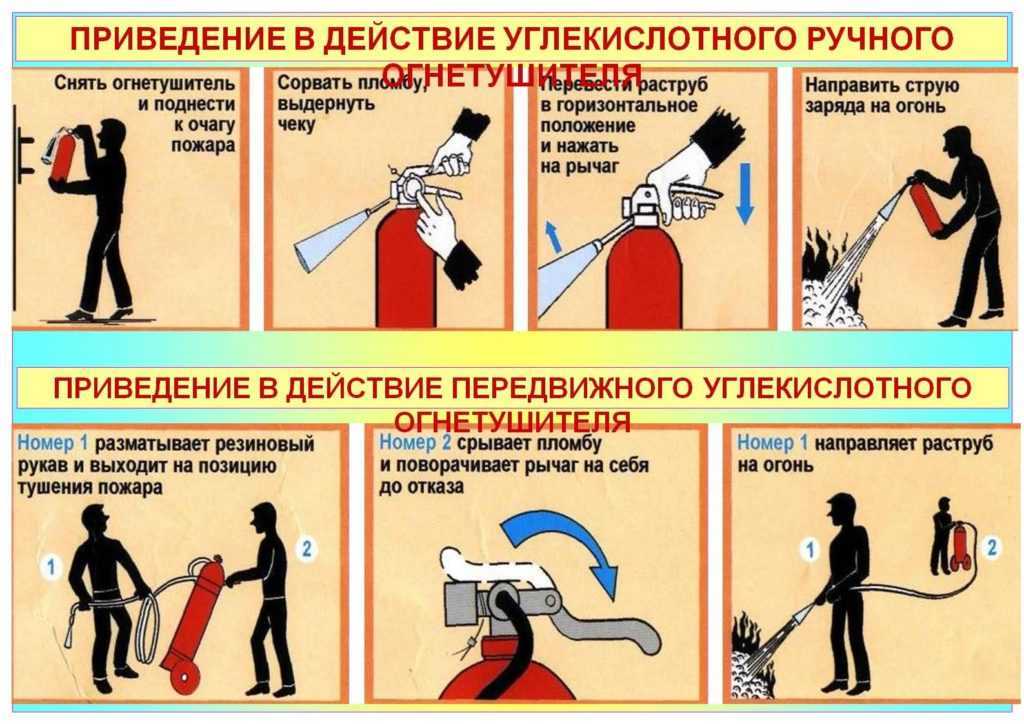

Приведение в действие углекислотного огнетушителя

Они бывают двух видов: ручные и передвижные. Рассмотрим, как необходимо ими пользоваться.

• Снимите ручной огнетушитель с места крепления.
  1. Сорвите пломбу.
  2. Раструб должен находиться в горизонтальном положении.
  3. Нажмите на специальный рычаг.
  4. Направляйте образовавшуюся струю тушащего вещества на очаг пожара.

• Действия с передвижным углекислотным огнетушителем
  1. Размотайте резиновый шланг
  2. Займите удобную позицию для ликвидации огня
  3. Уберите пломбу, рычаг поверните на себя до отказа
  4. Раструб направьте на возгорание

Проверять их следует каждый год. Обычно проводится взвешивание. Перезаряжать также следует раз в 5 лет.

Вам также будет полезно ознакомиться с материалами об огнетушителях в нашей статье:

Технические характеристики ОУ

Для данных средств пожаротушения применяется государственный стандарт Р51057-2001, который определяет параметры любой модели. Для ОУ актуальны следующие положения:

• время выхода из баллона содержимого для ручных моделей должно находиться в границах от 7 до 10 секунд, для передвижных – от 15 до 18 секунд;
• поскольку максимальная длина струи ОУ составляет не более 3 метров, человек, использующий устройство имел возможности для отхода от места возгорания и защитный комплект от дыма и газа;
• поскольку внутреннее давление в баллоне высоко, запрещено подвергать его любым механическим воздействиям, поскольку любое падение, бросание или встряхивание может завершиться взрывом;
• зарядка и перезарядка огнетушителей должна выполняться на профильном оборудовании, оператор должен быть защищен от него специальным стеклом;
• при горении металлов и твердых материалов ОУ могут быть малоэффективны или неэффективны совсем, в некоторых ситуациях они будут способствовать распространению огня;
• запрещено использовать эти средства для электроустановок с напряжением более 10 000 В.

Характеристики

Прежде всего необходимо узнать, какие углекислотные огнетушители бывают:

• Переносные (ручные) с массой углекислоты, находящейся под высоким давлением в жидком состоянии, от 1 до 10 кг. Название, маркировка соответственно – ОУ-1 и ОУ-10.
• Передвижные (возимые) – ОУ-25, ОУ-80 по 25 и 80 кг.

Нормы по обеспечению углекислотными огнетушителями производственных, общественных зданий, за исключением АЗС, принимаются по «Правилам противопожарного режима в РФ», изданным в 2012 году.

Согласно приложению № 1 для переносных огнетушителей:

• В производственных зданиях категории пожарной опасности В – 4 ОУ-2 на 400 кв. м. площади.
• Категорий Г, Д – 4 ОУ-2 на 1800 кв. м.
• В общественных зданиях – 4 ОУ-2 на 800 кв. м. Основное назначение – тушение электроустановок (класс пожара Е), но не возбраняется использовать для ликвидации очагов горения другого оборудования, сырья, товарной продукции.

№ 2 для передвижных:

• Категорий А, Б, В на каждые 500 кв. м. – 3 ОУ-80 при классе пожара А, В, С; 2 ОУ-25, 1 ОУ-80 – Е.
• В, Г на 800 кв. м.: класса А – 4 ОУ-25, 2 ОУ-80; В, С – 3 ОУ-80; Е – 1 ОУ-25, 1 ОУ-80.

Конструкция углекислотного огнетушителя

Пользуясь данными этих приложений к ППР-2012, несложно подобрать минимально необходимый, оптимальный по составу комплект ручных, передвижных огнетушителей, включая углекислотные.

Вопросы, обычно возникающие у работников технических служб предприятия, ответственных за противопожарное состояние помещений, комплектацию защищаемых объектов средствами пожаротушения:

• Полная масса углекислотного огнетушителя, готового к использованию, с учетом веса заряда сжиженной углекислоты, стального корпуса, запорно-пусковой арматуры, раструба, без установочного кронштейна, составляет для ОУ-1 – от 4, 5 до 6 кг, для ОУ-10 до 25 кг в зависимости от производителя. Соответственно, вес других ОУ находится в этом диапазоне.
• Так как 25 кг достаточно серьезная масса для работы с ним на весу даже для взрослого здорового мужчины, то следующие за ОУ-10 углекислотные огнетушители выполнены в возимом варианте – на раме с двумя небольшими колесами, при этом вес ОУ-25 около 120, а ОУ-80 – до 225 кг.
• Давление внутри емкости углекислотного огнетушителя при комнатной температуре воздуха обычно не превышает 6 МПа.
• Рабочий диапазон использования от – 40℃ до + 50℃, что выгодно отличает их от водных, воздушно-пенных огнетушителей, а также порошковых, для которых низкие температуры на практике критичны.
• Как часто контролировать массу заряда углекислотных огнетушителей – не реже чем 1 раз в год. Детальную поверку, перезарядку – через 5 лет после даты выпуска в специализированных предприятиях, имеющих необходимое оборудование, лицензию МЧС.

Огнетушители углекислотные: правила и порядок эксплуатации

Поскольку углекислый огнетушитель предназначен для тушения пожаров, он должен располагаться либо на специальных стендах, либо в легкодоступных и видимых местах. Все сотрудники предприятия или учреждения обязаны знать местоположение ОУ. Поблизости не должно быть нагревательной техники, и на устройство не должны попадать прямые лучи. Целесообразно возле ОУ поместить плакат, на котором будет изображен порядок пользования углекислотным огнетушителем. Лучше, если этот будут рисунки. Кроме этого, порядок содержания и использования углекислотных огнетушителей предполагает температурный диапазон в пределах от -40 до +50 градусов С.

Ремонтировать, обслуживать и перезаряжать устройство можно исключительно в определенных для данных действий местах: профильные организации или заправочные станции. Для каждого баллона предполагается переосвидетельствование каждые 5 лет, а содержимое необходимо контролировать 2 раза в год.
